Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТ

Причины неисправности АКПП

Наиболее распространённой причиной поломок АКПП можно назвать не соблюдение правил эксплуатации автомобиля. Например, причиной поломки может стать резкое увеличение скорости или длительное буксование на одном месте. Кроме этого, значительному сокращению срок службы АКПП может помочь езда на скоростях свыше 150 км/ч. Но если вы не представляете свою жизнь без гонок, тогда чаще меняйте масло в коробке, ведь на высокой скорости масло быстро теряет свои свойства.
Не стоит буксировать другую машину, потому что это приведёт к дополнительной нагрузке на узлы АКПП. Кроме этого, дополнительная нагрузка всегда даёт о себе знать в снежную погоду или когда вы едете по песку или грязи.

Признаки поломки АКПП

О том, что есть неисправности в АКПП могут свидетельствовать запах и цвет масла. Если масло чёрного или темно-коричневого цвета, и при этом есть характерный запах гари, это верный признак неисправностей. К показателям серьёзных неисправностей АКПП относятся подозрительный шум, рывки и длительное время между переключениями передач.

Ремонт гидротрансформатора АКПП своими руками

Ремонт гидротрансформатора АКПП выйдет не дороже, чем покупка бывшей в употреблении коробки. Чтобы провести его понадобятся:

• яма или эстакада;
• гаечные ключи и ремкомплекты;
• кран для снятия АКПП;
• оборудования для тестов;
• подъемник;
• масло;
• новое фильтрующее устройство.

Чтобы отремонтировать гидротрансформатор нужно снять АКПП из авто и полностью демонтировать ее. Вытащить гидротрансформатор и установить его на специальный станок, на котором аккуратно разрезать корпус по шву и разъединить на две части.

Эксперты не рекомендуют проводить ремонт гидротрансформатора самостоятельно. А также не советуют заливать в него различные очищающие жидкости. Так как они помимо спекшегося масла и нагара разрушают уплотнители, сальники и другие резиновые прокладки. Читать

Ремонт и замена бублика АКПП

Опытные механики запрещают использовать старые сальники и уплотнительные кольца. Хоть они не использовались, но срок жизни их вышел. Так как резина со временем ссыхается, лопается. Незаметные микротрещины на таком установленном сальнике могут привести в будущем к полной замене устройства.

После завершения всех работ с ремонтом гидротрансформатора АКПП рекомендуется установить в коробку и провести балансировку. В противном случае нарушенный баланс убьет все механические детали АКПП.

Сварка корпуса обязательна. Это делается для герметичности аппарата.

Стоимость ремонта гидротрансформатора в крупных городах РФ начинается от 4 тысяч рублей. Поэтому, если машина не двигается, и друг посоветовал купить контрактную АКПП, то не стоит сразу покупать ее. Восстановление может обойтись намного дешевле.

Признаки неисправности гидротрансформатора

1. Во время переключения передач слышен металлический звук. При повышении оборотов и приложении нагрузки звук исчезает. Это говорит о проблеме с подшипниками. Нужно выполнить разборку гидротрансформатора и оценить их состояние.
2. В интервале скоростей 60-90 км в час наблюдается небольшая вибрация. Со временем ее величина повышается. Это вызывается забиванием фильтра продуктами износа. При этом нужно заменить масляный фильтр и масло. Обычно необходимо проведение замены масла в коробке и двигателе.
3. Проблемы с динамикой говорят о неисправности обгонной муфты. Нужно разобрать гидротрансформатор и заменить сломанную муфту.
4. Автомобиль остановился, и продолжать движение невозможно. Это говорит о поломке шлица на колесе турбины. Ремонт узла состоит замене колеса турбины.
5. Возникновение шуршания на работающем двигателе говорит о неисправностях подшипников, находящихся между крышкой гидротрансформатора и турбинным колесом. Во время езды шуршание может исчезать. При этом необходимо обратиться в автомастерскую и выполнить ремонт. Обычно заменяют упорные игольчатые подшипники.
6. Во время переключения скорости слышен металлический стук. Это говорит о деформации лопаток. Ремонт производится путем замены неисправного колеса.
7. Необходимо периодически контролировать состояние масла в АКПП и гидротрансформаторе. При возникновении на щупе алюминиевой пудры нужно проверить муфту свободного хода, состоящей из сплава алюминия. Чаще всего возникновение этой пудры говорит об износе шайбы торцевой.
8. На заведенном стоящем двигателе возле АКПП может возникать запах расплавленного пластика. Это происходит из-за перегрева гидротрансформатора и расплавления полимерных деталей узла. Перегрев возникает по разным причинам, но обычно из-за смазки. При снижении уровня масла, появляются признаки масляного голодания гидротрансформатора и коробки. Могут возникать проблемы с охлаждением АКПП. При этом ремонт состоит в замене масла и проверке охлаждения.
9. Во время переключения скорости или при изменении режима функционирования коробки мотор может заглохнуть. Это говорит о поломке автоматической системы управления, блокирующей действие гидротрансформатора. Ремонт состоит в замене управляющего блока.

Определенных признаков поломки гидротрансформатора не существует, поэтому мастера иногда не могут сразу выяснить причину поломки. Это приводит к повышению стоимости ремонта и простою автомобиля. Если такие проблемы с коробкой автоматом возникают, то водителю нужно как можно быстрее обратиться в автосервис.

Неисправности автоматической коробки могут обнаруживаться в том, что невозможно переключить режимы эксплуатации коробки или она блокируется на какой-либо передаче. В этом случае водителю требуется выполнять транспортировку машины на эвакуаторе. Самостоятельное движение на машине с неисправной коробкой запрещается, так как это приведет к серьезным поломкам привода и всей трансмиссии.

Рекомендуем: Замена ремня ГРМ на 8-ми клапанной Ладе Гранте своими руками

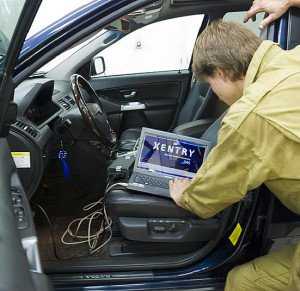

Иногда неисправность можно выявить с помощью датчиков, встроенных внутри коробки. Такие датчики подают сигнал о нехватке величины давления масла, его перегреве или неисправностях в приводе коробки. Многие сигналы о неисправностях с коробкой носят неопределенный характер, и выяснить точный диагноз в этом случае не получается даже при применении компьютерного оборудования. Специалисту нужно осмотреть трансмиссию, снять коробку и после ее разбора определить неисправность.

Форд Фокус. АКПП 4f27e

Устанавливаются на Форд Фокус и Мазда 3. Не очень надежная коробка. В 4f27e есть слабые места: лента, крышка АКПП, тормозной барабан, корзина сцеплений, соленоид. В отличие от простой и надёжной механики, в Форд Фокус используется менее надежная планетарная АКПП 4f27e.

Рассмотрим конкретный случай. Симптомы. На Форд Фокус 2008 года выпуска пропала сначала 4-я передача, затем и 3-я тоже. После набора первой скорости и включения второй, 4f27e уходит в нейтраль, а Форд Фокус останавливается.

АКПП 4f27e устанавливаемая на Форд Фокус

Какова же возможная причина подобного поведения коробки 4f27e? Зачастую 4f27e комплектуется некачественным соленоидом, который может выйти из строя и заклиниться. Их дефект на коробках 4f27e определяется системой диагностики. В этом случае производится замена соленоида на коробке Форд Фокус.

На ранних версиях 4f27e встречается специфический дефект крышки АКПП, из-за которого в коробке у Форд Фокус сильно теряется давление. В этом случае, необходимо вскрывать коробку (это возможно без снятия) и менять крышку. Если же коробка проработала в аварийном режиме некоторое время, это могло привести к выходу из строя отдельных её механизмов, которые потребует замены. Что и было сделано в этом случае.

Если из строя выходит какая-нибудь из передач, это свидетельствует о поломке фрикционного диска, при этом цвет масла на 4f27e меняется. Такое происходит на пробеге в 100000 км для Форд Фокус.

Отсутствие заднего хода либо его включение с задержкой, а также изменение цвета масла свидетельствует об износе фрикционного диска задней передачи. На Форд Фокус с 4f27e 2008 года выпуска иногда присутствует заводской брак, который приводит к износу демпферной пружины и к выходу из строя муфты и необходимости её замены.

Шум на скорости, рывки и удары при включении передач, а также вибрация при движении свидетельствует – причина износа шестерней, неправильной работы гидротрансформатора (бублика) или нехватки масла. После обнаружения подобных неисправностей Форд Фокус стоит загнать на диагностику.

Ниже представлено видео, в котором довольно подробно показано, как происходит разбор АКПП Форд Фокус, если для устранения неисправности ее требуется разбирать.

Причины неисправности

Гидротрансформатор — устройство не очень сложное, однако в процессе эксплуатации автоматической трансмиссии он изнашивается и постепенно выходит из строя. Перечислим, какие именно системы могут поломаться, и по каким причинам.

Фрикционные пары

Внутри гидротрансформатора есть так называемая блокировка, которая, по сути является элементом автоматического сцепления. Механически работает она схоже с классическим сцеплением МКПП. Соответственно, имеет место износ фрикционных дисков, их отдельных пар, либо всего комплекта. Кроме этого, элементы износа фрикционных дисков (металлическая пыль) загрязняют трансмиссионную жидкость, из-за чего могут забиться каналы, по которым проходит жидкость. Из-за этого падает давление в системе, а также страдают другие элементы автоматической трансмиссии — гидроблок, радиатор охлаждения и прочие.

Лопатки лопастей

Металлические лопатки под воздействием высоких температур и наличия в трансмиссионной жидкости абразива также со временем изнашиваются, и добавляют в масло еще больше металлической пыли. Из-за этого снижается эффективность работы гидротрансформатора, снижается общее давление жидкости в системе трансмиссии, ну а из-за грязной жидкости растет перегрев системы, изнашивается гидроблок, увеличивается нагрузка на всю систему. В самых худших случаях возможна полная поломка одной или нескольких лопастей на крыльчатке.

Разрушение сальников

Под воздействием горячей и загрязненной жидкости АТФ увеличивается нагрузка на резиновые (пластмассовые) сальники-уплотнители. Из-за этого страдает герметичность системы, и возможна утечка трансмиссионной жидкости.

Блокировка гидротрансформаторов

На старых коробках-автомат блокировка (сцепление), у которых управление им было механическое, непосредственно блокировка срабатывала реже, только на высших передачах. Поэтому ресурс таких коробок был выше, а интервал по замене трансмиссионной жидкости — больше.

На современных же машинах блокировка срабатывает, то есть, гидротрансформатор блокируется на всех передачах, а специальный клапан регулирует силу его прижатия. Так, при плавном разгоне блокировка включается частично, а при резком — она включается практически сразу. Делается это для снижения потребления топлива, а также для увеличения динамических характеристик машины.

Одна другая сторона медали в данном случае заключается в том, что в таком режиме работы значительно возрастает износ закладок блокировки. В том числе быстро изнашивается (загрязняется) трансмиссионная жидкость, в ней появляется много мусора. С увеличением пробега плавность блокировки падает, а при разгоне или при обычной езде машина начнет немного дергаться. Соответственно, масло в АКПП нужно менять примерно на 60 тысячах километров пробега, поскольку в зону риска попадает уже вся система автоматической трансмиссии.

Износ подшипников

В частности, опорных и промежуточных, между турбиной и насосом. При этом обычно слышится хруст или свист, издаваемый непосредственно упомянутыми подшипниками. Особенно хрустящие звуки слышны при наборе скорости, однако при выходе машины на стабильную скорость и нагрузку звуки обычно пропадают, если подшипники не изношены до критического состояния.

Потеря свойств трансмиссионной жидкости

Если жидкость ATF находится в системе трансмиссии уже давно, то она чернеет, густеет, в ее составе появляется много мусора, в частности, металлической крошки. Из-за этого страдает и гидротрансформатор. Особенно критична ситуация, когда жидкость не только теряет свои свойства, но и падает ее общий уровень (количество в системе). В таком режиме гидротрансформатор будет работать в критическом режиме, при критических температурах, что значительно снижает его общий ресурс.

Обрыв соединения с валом АКПП

Это критическая поломка, которая, правда, случается крайне редко. Заключается она в том, что происходит механический обрыв шлицевого соединения турбинного колеса с валом коробки-автомат. В этом случае движение автомобиля в принципе невозможно, поскольку от двигателя на АКПП крутящий момент не передается. Ремонтные работы заключаются в замене вала, восстановлении шлицевого соединения либо же полной замене гидротрансформатора в критических случаях.

Поломка обгонной муфты

Внешним признаком поломки обгонной муфты АКПП будет ухудшение динамических характеристик машины, то есть, она будет хуже разгоняться. Однако без дополнительной диагностики невозможно точно установить, что виновата в этом именно обгонная муфта.

Ремонтно-восстановительные работы

Доверить устранение поломки гидротрансформатора следует механикам, которые работают в профессиональном сервисном центре. Они помогут не только с разборкой гидротрансформатора, но и с его сборкой, при которой требуется сварка. В завершении восстановленное устройство проверяется на герметичность.

Замена гидротрансформатора должна происходить в специально созданных для этого условиях. Профессиональное оборудование для ремонта гидротрансформаторов имеется только на проверенных станциях. В частности, обязательно применение автоматического станка, который может осуществлять сварочные работы, когда нужен ремонт гидротрансформатора. Не следует медлить с ремонтом, если буксует гидротрансформатор.

Во время ремонта гидротрансформатора своими руками, данное устройство необходимо демонтировать из штатного места. Требуется его промывка, дефектовка. В качестве моющего средства следует применить специальный растворитель. В данном случае автовладелец должен иметь не только соответствующий опыт, но и располагать специальными инструментами, рабочим оборудованием. Следует отметить, что самостоятельный ремонт гидротрансформатора может заключаться в замене сальников, втулок, фрикционных накладок.

Звуки, вибрация

Как самостоятельно определить признаки неисправности гидротрансформатора АКПП? В первую очередь, нужно прислушаться к работе самой коробки. Так, при переключении передач может возникать механический звук (шуршание). Поначалу он едва заметен. А при увеличении оборотов двигателя и вовсе пропадает. О чем это говорит? Такие признаки неисправности гидротрансформатора АКПП свидетельствуют о проблеме с упорными подшипниками игольчатого типа. Элемент располагается между крышкой гидротрансформатора и турбинным (либо реакторным) колесом.

Если при скоростях 60-90 километров в час возникает легкая вибрация, это говорит о забитом масляном фильтре. Также подобные симптомы происходят из-за некачественной или старой АТФ-жидкости. Решение проблемы – замена фильтра и масла. В большинстве случаев ремонт на этом заканчивается.

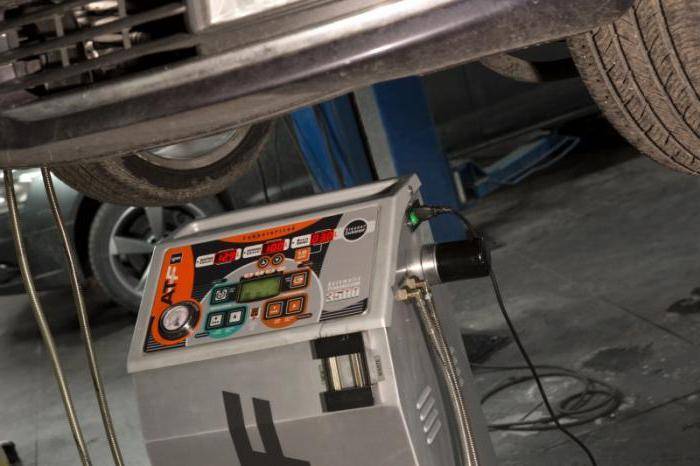

Многие применяют частичную замену масла – сливают часть старого и доливают новое, повторяя этапы 2-3 раза. Но специалисты рекомендуют не экономить на полной замене АТФ-жидкости. Она производится на стенде под давлением.

Устройство гидротрансформатора АКПП

Что такое гидротрансформатор в АКПП или «бублик», как его называют механики? ГДТ — это гидропривод, который связывает двигатель и автомат без жесткого соединения. Играет роль сцепления в аналогии с МКПП.

Гидроприводы бывают двух видов: гидромуфта и гидротрансформатор. Разница между ними заключается в возможности трансформатора преобразовывать крутящий момент. В то время как гидромуфта может только передавать. «Бублик» АКПП работает в обоих режимах с автоматическим переключением, поэтому его можно назвать гибридным агрегатом.

Для чего в АКПП нужен гидротрансформатор? Узел имеет несколько назначений:

• обеспечивает бесступенчатое переключение скоростей и плавное движение автомобиля;
• гасит вибрации и удары от работы двигателя и трансмиссии, продлевая их срок службы;
• позволяет работать двигателю на холостом ходу;
• способствует торможению двигателем;
• повышает проходимость автомобиля в тяжелых условиях, непрерывно передавая крутящий момент от двигателя к колесам.

Устройство гидротрансформатора АКПП основано на законах гидравлики. Механическая сила двигателя переходит в «бублик» и превращается в гидравлическую энергию за счет движения потока жидкости в полости ГДТ. Возникает давление и кинетическая энергия, которые заставляют вращаться вал трансмиссии. А от него крутящий момент переходит в планетарный механизм переключения передач.

В теории АКПП могла бы состоять только из гидротрансформатора. Но на больших скоростях его КПД сильно снижается. Передаточное отношение «бублика» ограничено. Он не может обеспечить движение задним ходом или достаточное количество передач. Поэтому в АКПП за гидротрансформатором устанавливают планетарный редуктор, который способен получить любое передаточное число в заданном диапазоне.

Одним из передовых разработчиков восьми скоростных коробок передач с гидротрансформатором является немецкая компания ZF. Высокотехнологичные трансмиссии этого производителя устанавливают в автомобилях Jeep, BMW, Volkswagen, Audi, Jaguar, Cadillac, Infinity.

Признаки проблем с гидротрансформатором АКПП

Как правило, на проблемы с ГДТ указывает состояние масла в коробке автомат. Проверять состояние смазки рекомендуется, как минимум, один раз в месяц. Зачастую это позволяет своевременно выявить неполадки АКПП или гидротрансформатора и сразу заняться их устранением.

• Если цвет ATF после замены быстро меняется (изначально прозрачное масло мутнеет, темнеет и становится непрозрачным), это часты признак проблем с фрикционными накладками.
• Также на неполадки ГДТ указывают признаки, когда автомобиль хуже тянет, теряется динамика разгона, увеличился расход топлива, заметны рывки при спокойном движении или в режиме торможения двигателем, появились вибрации, слышен вой при замедлении, машина стала откатываться назад при трогании в гору.

Таки или иначе, указанные выше признаки и симптомы являются основанием для того, чтобы проверить «бублик». Зачастую вовремя принятые меры позволяют избежать серьезного повреждения как ГДТ, так и самой АКПП.

Неисправности гидротрансформатора и их признаки

Насколько бы не была совершенна система переключения передач, она имеет свои особенности работы, а значит, и свои виды неисправностей. Ниже перечислен перечень неисправностей, которые легко можно определить самостоятельно.

1. Во время переключения передачи появился необычный металлический звук. При увеличении количества оборотов или движении под нагрузкой такой звук, обычно, исчезает. Данное явление свидетельствует о том, что неполадка случилась с опорными подшипниками. Состояние подшипника диагностируют после разборки гидротрансформатора и, если есть такая необходимость, меняют.

2. На скорости от 60 до 100 километров в час может появиться небольшая вибрация. Это связано с тем, что отходы износа жидкости внутри гидротрансформатора забивают масляный фильтр. Чем дольше продолжается такая езда, тем сильнее увеличивается вибрация. Масляный фильтр, при этом, необходимо заменить, а также провести замену масла в коробке передач и двигателе.

3. Если автомобиль слишком долго разгоняется, то проблема кроется в обгонной муфте. Гидротрансформатор нужно разобрать и поменять изношенный узел.

4. Бывает такое, что автомобиль останавливается и не имеет возможности двигаться дальше. Такая неисправность связана с повреждением шлицов на турбине. В этом случае, меняются либо шлицы, либо турбина целиком.

5. При работающем двигателе появляется шуршание. Во время движения шум исчезает, но при переключении на нейтральную передачу, шум появляется снова. Это говорит о том, что подшипник, расположенный между турбинным или статорным колесом и крышкой корпуса, пришел в негодность. Замене подлежит не только он, но и игольчатый упорный подшипник.

6. Кстати, металлический стук при переключении может быть вызван не только поломкой опорных подшипников, но и деформацией или выпадением специальных лопаток. Поврежденное колесо гидротрансформатора подлежит замене.

7. Старайтесь как можно чаще контролировать количество и состояние масла в коробке передач. Обычно, при осмотре измерительного щупа, можно обнаружить на нем следы металлической пыли. В этом случае, потребуется замена торцевой шайбы муфты свободного хода.

8. При стоянке с работающим двигателем можно почувствовать запах расплавленной пластмассы. Это связано с плавлением полимерных материалов, которые плавятся из-за перегрева гидротрансформатора. Перегрев возникает из-за недостатка смазочного материала и наблюдается при падении уровня масла. Кроме того, высокая температура может наблюдаться при проблемах в системе охлаждения автоматической коробки переключения передач. Ремонт будет заключаться в замене масла или устранении проблем в системе охлаждения.

9. Иногда переключение передач может заглушить двигатель. Обычно, это говорит о том, что из строя вышла управляющая автоматика, которая блокирует все действия гидротрансформатора. В данном случае, необходима замена неисправного блока управления.

Ремонт гидротрансформатора АКПП своими руками – это просто + Видео » АвтоНоватор

Информация для тех автолюбителей, которые хотят самостоятельно, без обращения за помощью в автотехцентры определить неисправность и произвести ремонт гидротрансформатора АКПП – важного элемента автоматической трансмиссии

Что представляет собой гидротрансформатор АКПП – фото и описание

Эта лопастная система позволяет передавать крутящий момент от ДВС к КП. Кроме того, она дает возможность без участия водителя модифицировать частоту вращения и момент, которые поступают на ведомые валы транспортного средства. Как правило, данный механизм рекомендован для применения с вариаторами либо с автоматической КП.

Устройство гидротрансформатора АКПП

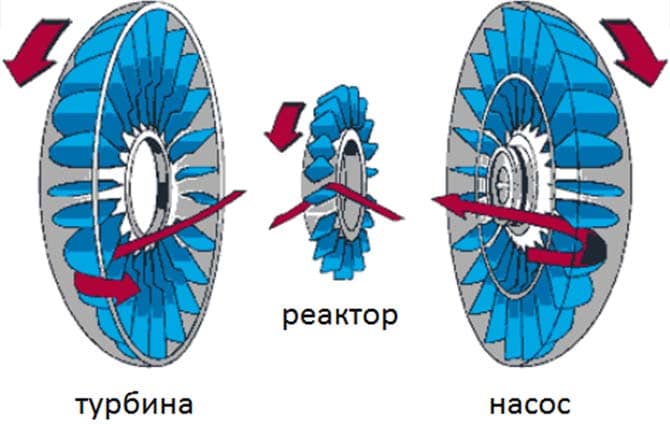

Оно состоит из статора (который также называют реактором), насосного колеса, блокировочного механизма, обгонной муфты и турбины. Все указанные элементы располагаются в одном корпусе, который монтируется на маховик автодвигателя. Внутрь механизма заливают специальный трансмиссионный состав.

Принцип работы гидротрансформатора АКПП

Обгонная муфта связывает насосное колесо с корпусом устройства, внутри которого образуется поток масла. Он начинает вращать колесо статора, а затем и турбину. Блокирование реактора происходит в автоматическом режиме при возникновении существенного отличия оборотов насоса и турбины. На колесо в этот момент поступает требуемый поток жидкости. Когда отмечается повышение числа оборотов двигателя, статор контролирует увеличение крутящего момента.

Разобравшись, как работает гидротрансформатор в АКПП, можно понять, что внутри него передача крутящего момента производится «мягко». За счет этого удается избежать нагрузок ударного характера на трансмиссию, а также добиться ощутимо плавного передвижения транспортного средства. При этом блокировка гидротрансформатора АКПП «экономит» топливо при перемещении автомобиля по шоссе. Включается она при скорости более 60 км/ч автоматически.

Признаки неисправности гидротрансформатора АКПП

Основные симптомы поломки гидротрансформатора АКПП следующие:

• при включении передач слышен механический шум, который под нагрузкой исчезает: неисправность гидротрансформатора АКПП и упорных подшипников;
• на скорости от 60 км/ч до 90 ощущается вибрация, вызванная неисправным механизмом блокировки: такие поломки гидротрансформатора АКПП обычно обусловлены тем, что продукты износа забивают масляный фильтр;
• плохая динамика разгона ТС, которая сигнализирует о выходе из строя обгонной муфты.

Теперь вы знаете, как проверить гидротрансформатор АКПП, проблемы с функционированием которого могут значительно ухудшить комфорт и безопасность управления автомобилем.

Ремонт гидротрансформатора АКПП своими руками

Как правило, ресурс эксплуатации автоматической коробки передач идентичен сроку службы гидротрансформатора. Но бывают случаи, когда требуется ремонт или замена гидротрансформатора АКПП. Данный процесс не так сложен, как может показаться неопытному водителю, который не знает, как снять гидротрансформатор с АКПП.

Чтобы добраться до «внутренностей» интересующего нас механизма, необходимо разрезать его корпус, после чего проверить на наличие дефектов, оценить уровень изношенности и проверить исправность его элементов

Осуществив замену неисправных компонентов устройства (важно поставить новые уплотнительные кольца и сальник гидротрансформатора АКПП), требуется вернуть механизм в нормальное состояние. Для этого производится сварка корпуса, проверка его герметичности, прочности крепления деталей и соответствие стандартам теплового зазора

Завершается установка гидротрансформатора на АКПП проведением балансировочных работ.

Чем чревата езда без блокировки гидротрансформатора

Итак, не трудно догадаться, что активная эксплуатация авто с неисправной блокировкой ГДТ может обернуться целым рядом более серьезных проблем или даже выходом всей АКПП из строя.

Как правило, в современных АКПП гидротрансформатор блокируется на всех передачах, за срабатывание отвечает электроника и отдельный клапан, который регулирует силу прижатия. Как уже говорилось выше, частичная блокировка включается даже при плавном разгоне.

Если машину разгонять резко, блокировка ГДТ сработает практически сразу. Пока автомобиль новый, такая работа «бублика» позволяет обеспечить хорошую разгонную динамику наряду с высокой топливной экономичностью.

Однако в дальнейшем неизбежен износ накладок блокировки, причем происходит это быстро. С одной стороны, можно часто менять масло в АКПП, чтобы свести к минимуму загрязнения самой коробки. Это эффективный способ, однако на интенсивность износа накладок он никак не влияет.

Фактически, к ста тысяч километров накладки изношены, блокировка перестает быть плавной, машина дергается при ее срабатывании, продукты износа выделяются все активнее и активнее, засоряется клапан (соленоид) блокировки гидротрансформатора, загрязнение масла и рывки еще больше усиливаются. В худших случаях автомат переключается с ударами, коробка толкается и сильно пинается. Результат — сильные повреждения самой АКПП.

Становится понятно, что кроме банального перегрева масла в АКПП по причине неработающей блокировки ГДТ, также износ накладок блокировки приведет к скорому выходу коробки-автомат из строя. В подобной ситуации дешевле и правильнее заменить или отремонтировать сам гидротрансформатор при появлении первых признаков неисправности, чем менять или капитально ремонтировать всю АКПП.

По окончании корпус требуется правильно заварить, после чего выполняется балансировка гидротрансформатора. Сварка и балансировка предельно важны, так как от этого напрямую зависит герметичность корпуса и общее качество работы узла. Также ошибки во время ремонта могут привести к выходу не только ГДТ, но и самой коробки или даже ДВС.

Управление системой блокировки

Регулирует режимы работы электромагнитный клапан гидротрансформатора, а точнее, мехатроник, который управляет питающим напряжением на клапане. Изменение силы тока на клапане регулирует распределение жидкости между каналами и силу нажима поршня блокировки. В выборе режима блокировки ЭБУ ориентируется на следующие входные параметры:

• частота вращения коленчатого вала;
• скорость вращения роторной секции;
• частота вращения выходного вала АКПП;
• фактический крутящий момент при заданном положении дроссельной заслонки;
• температура жидкости ATF;
• задействованная передача (перечень включенных пакетов фрикционов, определяющий передаточное число на выходном валу).

Признака поломки ГДТ:

• наличие пропадающих при начале движения или повышении оборотов механических или металлических звуков при смене скоростей;
• присутствие посторонних вибраций при наборе скорости более шестидесяти километров в час;
• рывки при переключении передач;
• увеличение потребления топлива;
• плохая динамика разгона автомобиля;
• полная остановка транспортного средства на передачи и невозможность дальнейшего движения;
• следы масла, остающиеся на месте стоянки под моторным отделом автомобиля;
• запах гари и другие признаки перегрева.

При появлении любых из перечисленных симптомов неисправности гидротрансформатора коробки передач, необходимо немедленно обратиться на станцию технического обслуживания для проведения диагностики и выяснения причин поломки. Стоит понимать, что без применения специального оборудования точно определить причину проблемы в данном случае навряд ли удастся.

Поведенческие симптомы выхода из строя гидротрансформатора АКПП

Существует ряд типовых признаков в поведении машины, явно указывающих на то, что гидротрансформатор неисправен. Так, к ним относится:

• Небольшая пробуксовка автомобиля при старте. Особенно хорошо это чувствуется в автомобилях, которые трогаются со второй скорости (предусмотрено автопроизводителем). Так, при старте с места машина короткое время (около двух секунд) не реагирует на педаль акселератора, и очень слабо разгоняется. Однако по прошествии этого короткого времени все симптомы пропадают и автомобиль двигается в обычном режиме.
• Вибрация в городском режиме езды. Зачастую при скорости движения около 60 км/ч ± 20 км/ч.
• Вибрация автомобиля при нагрузке. В частности, при езде в гору, буксировке тяжелого прицепа или просто при перевозке тяжелого груза. В таких режимах на коробку передач, и в том числе на гидротрансформатор, оказывается значительная нагрузка.
• Рывки автомобиля с АКПП при равномерном движении или при торможении двигателем. Зачастую рывки сопровождаются ситуациями, когда двигатель попросту глохнет в движении и/или при переключении передач. Зачастую подобные симптомы указывают на то, что вышла из строя электроника, управляющая гидротрансформатором. В таких аварийных случаях автоматика может попросту заблокировать «бублик».

Поломки гидротрансформатора по своим признакам очень похожи с поломками других элементов автоматической трансмиссии. Поэтому необходимо выполнять дополнительную диагностику.

Звуковые симптомы

Симптомы выхода из строя гидротрансформатора АКПП можно определить и на слух. Выражается это в следующих признаках:

• Шум гидротрансформатора при переключении скоростей. После того как двигатель набирает обороты, и соответственно, увеличивается скорость, указанный шум пропадает.
• В более редких случаях вой гидротрансформатора будет слышен при движении машины на указанной скорости около 60 км/ч. Зачастую указанный вой сопровождается вибрацией.

Шум исходит из коробки-автомата, поэтому водителю на слух порой сложно определить, что гудит именно гидротрансформатор. Поэтому при появлении посторонних шумов, исходящих из системы трансмиссии желательно выполнить дополнительную диагностику, поскольку посторонние шумы всегда указывают на какие-либо, даже незначительные, неисправности.

Дополнительные признаки

Существует и ряд дополнительных признаков, указывающих на то, что гидротрансформатор умирает. Среди них:

• Неприятный горелый запах, исходящий из коробки передач. Он явно указывает на то, что системы трансмиссии перегревается, в ней недостаточно смазки и ее элементы, в частности, гидротрансформатор работает в критическом режиме. Зачастую при этом «бублик» частично выходит из строя. Это очень опасный признак и диагностику необходимо выполнить как можно быстрее.
• Обороты двигателя не подымаются выше определенного значения. Например, выше 2000 оборотов в минуту. Эта мера предусматривается управляющей электроникой принудительно в качестве защиты узла.
• Машина перестает ехать. Это самый худший случай, указывающий на то, что гидротрансформатор или его управляющая электроника полностью умерла. В данном случае необходимо выполнить дополнительную диагностику, поскольку причиной данной поломки может быть и другие неисправности.

При возникновении одного или нескольких признаков частичного выхода гидротрансформатора из строя необходимо как можно быстрее диагностировать поломку. И если ремонт «бублика» обойдется в более-менее приемлемую сумму, то использование неисправного гидротрансформатора может привести к поломке более дорогостоящих элементов трансмиссии вплоть до всей АКПП.

Прочие поломки гидротрансформаторов АКПП

Автомеханики сервисных компаний в процессе диагностики ГТР часто выявляют дополнительные дефекты в гидротрансформаторах автоматических коробок передач:

1. Деформации и поломка лопастей гидротрансформатора.
2. Износ ступицы вследствие работы при повышенных температурах.
3. Нарушение блокировки, заклинивание муфты обгона.
4. Разрушение подшипников.
5. Прогорание корпуса гидротрансформатора АКПП.

Почти все перечисленные дефекты выявляются только при вскрытии корпусной детали гидротрансформатора. После определения поломок производится их замена на новые рабочие элементы.

Если ремонт гидротрансформатора производится в условиях специализированных мастерских, оснащенных современным оборудованием, технологическими приспособлениями, оригинальными запчастями, восстановленный гидротрансформатор будет служить в течение длительного срока. Время эксплуатации отремонтированного механизма составляет около 80% от первоначального ресурса. Частичная либо полная замена трансмиссионного масла также входит в перечень ремонтных услуг. Длительность ремонта гидротрансформатора автоматической коробки передач в среднем занимает три рабочих дня.

Рекомендации по обслуживанию и эксплуатации ГТР автоматических коробок передач

По мнению квалифицированных специалистов, поломанный гидротрансформатор невозможно полноценно восстановить без разрезания корпуса.

При самостоятельном обслуживании бублика в гаражных условиях нужно избегать применения концентрированных растворителей и прочих чистящих, моющих средств. Это вызвано тем, что структура резиновых уплотнителей гидротрансформатора быстро разрушается под воздействием агрессивных веществ.
