Как установить центральный замок, чтобы автомобиль понимал вас с полуслова?

Подключение сигнализации к центральному замку – основные трудности процедуры

В наши дни автомобилисты имеют возможность подобрать для своего транспортного средства любой вид охранной системы, ориентируясь на собственные потребности и пожелания.

Конкретные точки подсоединения охранного устройства подбираются в зависимости от следующих факторов:

• вид приобретенной сигнализации (без дистанционного управления либо с таковым);
• модель транспортного средства, на которое планируется устанавливать систему;
• место расположения главного охранного механизма (блока).

Определиться с точками подключения сигнализации с автоматическим запуском позволяет паспорт приобретенного устройства, ламповый пробник или вольтметр. Кроме того, вам понадобится электросхема ТС. Именно с ее помощью вы сможете найти элементы, к которым будет подключаться сигнализация.

Перед началом работ необходимо определиться с видом центрального замка (ЦЗ) вашего автомобиля. Чаще всего встречаются следующие типы ЦЗ:

• управляемые положительным импульсом;
• управляемые отрицательным импульсом;
• с переменной полярностью.

Устанавливаем центральный замок на ВАЗ 2109

Любой владелец автомобиля знаком с достоинствами центрального замка (ЦЗ). Но не все транспортные средства оборудованы этим удобным устройством. Особенно это касается отечественных авто. В базовой комплектации ВАЗ 2109 не предусмотрели центральный замок. Блокирование всех дверей решается путём установки автомобильной сигнализации. Но хорошая охранная система стоит немало денег, да и за инсталляцию придётся заплатить. Отличной альтернативой для “девятки” станет центральный замок, который установит каждый автолюбитель.

Конструкция центрального замка и схема

Центральный замок позволяет закрывать и открывать четыре двери поворотом ключа в замке со стороны водителя с использованием электронного брелка или кнопкой в салоне. Универсальный монтажный набор продают в специализированных магазинах электронных автомобильных аксессуаров.

Рекомендуем обратить внимание на комплект с дистанционным управлением. Такая функция позволит блокировать все двери автомобиля нажатием одной кнопки на пульте

Вторая полезность набора — это наличие заготовки для ключа зажигания. Обратившись в специальную мастерскую, вы получите комплект запасных ключей от своего автомобиля.

В монтажном наборе есть все, что необходимо для успешной установки ЦЗ в любой автомобиль

В универсальный набор центрального замка входят:

1. блок управления;
2. четыре электромотора с червячными редукторами;
3. металлические тяги;
4. проводка;
5. предохранитель;
6. вспомогательные монтажные пластины из металла;
7. саморезы.

Блок управления центрального замка подключается в электрическую сеть автомобиля. При получении сигнала с пульта или после поворота ключа в замке водительской двери электромоторы начинают работать. Через редуктор и тяги усилие передаётся на механизм замка. В результате происходит блокировка или разблокировка дверей.

1 — штатный разъём на ВАЗ 2109, 2 — предохранитель на 10 А, 3 — блок управления ЦЗ, 4, 5, 6 — электроприводы пассажирских дверей, 7 — электропривод водительской двери

Инструкция по установке

Для самостоятельной интеграции центрального замка в автомобиль ВАЗ 2109 понадобится:

1. установочный комплект;
2. изоляционная лента;
3. s-образные гофры для проводки;
4. кусачки;
5. шуруповёрт или дрель;
6. отвёртка;
7. пластмассовые хомуты.

Некоторые важные моменты

1. Перед началом установки ЦЗ обязательно снимите клеммы с аккумуляторной батареи. Это поможет избежать случайного короткого замыкания при монтаже и защитит электронные приборы автомобиля.
2. Блок управления центральным замком размещают под передней панелью. Это облегчит подключение к электрической сети.
3. В водительской двери устанавливают электропривод с четырьмя выводами.
4. Перед монтажом продумайте, как будет проходить проводка к задней правой двери. Чаще всего её размещают под ковролином и крепят с помощью пластмассовых хомутов.

Пошаговое руководство

• Снять обшивки с дверей и пластиковые декоративные накладки с порогов и боковых стоек.
• Закрепить исполнительный электромотор на двери. Использовать монтажные пластины и саморезы.

Для крепления электропривода используют монтажные полосы и саморезы

• Подсоединить тяги набора к тяге замка дверей. Если великовата длина, то допускается небольшой изгиб.
• Разместить блок управления под приборной панелью.

Электронный блок устанавливают под приборной панелью

• Если нет штатных отверстий для проводки в дверях и стойках, просверлить их с помощью шуруповёрта или дрели.
• Проложить проводку от электрического мотора к блоку управления. Провода от двери к стойке защитить S-образной гофрой. Возможные места скрутки обязательно заизолировать.
• Для каждой двери повторить пункты 2-6.
• Подключить питание на блок управления центральным замком через предохранитель.
• Закрепить проводку и блок хомутами.
• Установить обшивку на двери и детали интерьера на место.

Видео по монтажу ЦЗ на девятку

Ниже размещено видео. Оно поможет избежать трудных моментов при самостоятельной установке

Просмотрев видео и ознакомившись с инструкцией, каждый автолюбитель без труда установит центральный замок на ВАЗ 2109. Весь процесс займёт около двух часов. Готовый набор облегчит монтаж и сэкономит время.

Как установить центральный замок без посторонней помощи?

Установка центрального замка не покажется вам сложной, давайте попробуем осуществить ее своими силами. Сначала снимаем обшивку и пылезащитные шторы с дверей, так что не забудьте запастись пластиковыми защелками, которыми прикрепите ее обратно. Отсоедините клеммы от аккумулятора, все-таки данная процедура связана с электричеством, поэтому не стоит забывать об элементарной технике безопасности.

Следом выбираем самое подходящее место для установки замка, в этом случае обязательно необходимо учитывать расположение внутренностей стеклоподъемников, а также ход стекла, вполне возможно, что необходимо будет изготовить специальный кронштейн для крепления замка. Крепим замок с помощью саморезов. После его установки обязательно нужно произвести сопряжение замка с тягой, которая отвечает за поднятие и опускание кнопки запирания двери. Оно должно происходить плавно и без натуги. Далее настраивается электрическая схема центрального замка. От каждого из активаторов идет по четыре провода, два из них идут к кузову и отвечают за закрытие или же открытие замка, и два – к активатору.

Дальнейший путь проводов прокладывается под настилом авто и достигает привода центрального замка. Подключите провода к блоку согласно тому, как указано в инструкции. Проверьте работоспособность всех дверей авто в закрытом состоянии по очереди, таким образом, можно будет определиться, как отрегулировать фиксаторы относительно тяги центрального замка. Получив положительный результат, не забудьте закрыть обшивку и прикрутить обратно пороги. Подобная схема подключения центрального замка займет около полутора часов вашего времени, но в дальнейшем повысит уровень вашей защиты.

Центральный замок в автомобиле является очень удобной и приятной опцией, тем более, когда она уже установлена. Как же надоедает бегать вокруг машины и закрывать двери, или же тянуться через весь салон, чтобы закрыть правую заднюю дверь. А как приятно просто нажать на всего лишь одну кнопку и ваш автомобиль в одно мгновение закрыт, ну или открыт. Но что, если вам не повезло и ваш любимый автомобиль не оснащен данным устройством. Как с этим жить, и дальше бегать вокруг машины?

Я из тех кому не повезло, меня достала эта возня, но я нашел выход и сейчас с вами поделюсь своим опытом. И так все наши страдания решаются установкой так называемого центрального замка.

Давайте разберемся что же такое центральный замок и что из себя представляет:

Система может иметь дистанционное управления, и относится к вспомогательным системам или же системам комфорта.

Принцип работы БУ ЦЗ

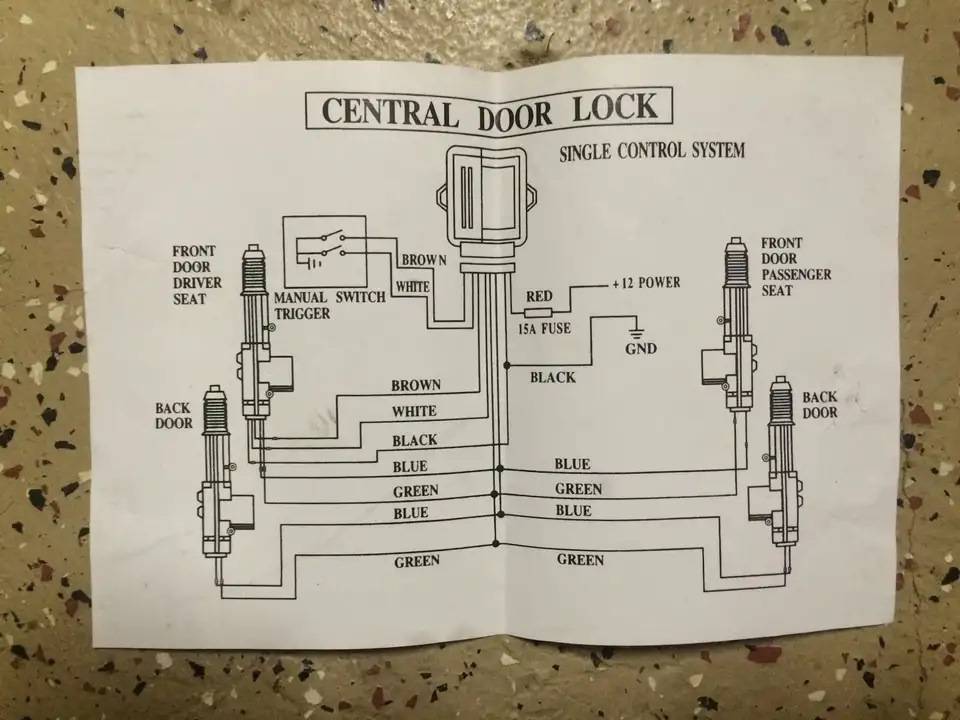

Посмотрим на схему, прилагаемую к инструкции по установке замков Convoy X400:

Схема подключения БУ ЦЗ

Моторы актуаторов включены «в параллель». Синий и зелёный провода – силовые. Чёрный шнур – это масса, а вот кабели «белый» и «коричневый» являются управляющими. По секрету скажем, что коричневый шнур является входом запирания, то есть закрытие происходит, когда он подключен к массе.

Если собачку на водительской двери принудительно закрывают, в главном актуаторе срабатывает концевик, и коричневый шнур оказывается на «массе». Блок сразу подаёт напряжение на все актуаторы (происходит запирание). Чтобы отпереть замок, нужно достичь следующего: на «коричневом» кабеле массы нет, а на «белом» она есть. Тогда стержни актуаторов выдвигаются. А провода для «Manual Switch» – это дополнительные входы, но управление по ним производится так же.

Нужно отметить один нюанс. Если шнур, белый или коричневый, замкнуть на массу надолго, то всё срабатывает, как надо. Потому и переключатель «Manual Switch» должен быть тумблером, а не кнопкой.

Тумблер 4-контактный, 2 положения

Хотя, сдвоенная кнопка тоже может служить выключателем, но при условии, что прижимать её будут в течение 0,8 секунд (непрерывно). Основываясь на этом свойстве, сигнализацию можно подключать к управляющим проводам ЦЗ. Время удерживания реле в сигналке настраивают на 0,7-0,8 с, и этого оказывается достаточно.

Установка центрального замка

Завершив подготовительные работы, переходите к основной части:

1. Снимите приборную панель, проткнув точки в местах присутствия шурупов.
2. Проложите кабели от ЦЗ там, где проходят другие: под торпедой и в бардачке.
3. Закрепите их.
4. Замените старые провода стеклоподъёмников новыми.
5. Заизолируйте места соединения.
6. Подсоедините.
7. Установите проходную трубку и подоткните провода.
8. Присоедините к разъёму предохранитель.
9. Соедините его с блоком питания.
10. Провод «-» выведите на кузов машины.
11. «+» подключите к первому предохранителю.
12. Убедитесь, что центральный замок работает мягко и плавно.

Осталось дело за малым — собрать конструкцию в обратном порядке.

По сути, нет ничего сложного для человека, разбирающегося в устройстве автомобиля и электротехнике. Но водителям, не уверенным в собственных силах, лучше не браться за подобную работу, чтобы не угробить блок управления центрального замка вместо его установки.

Схемы подключения сигнализации к ЦЗ

Первый из возможных вариантов уже рассмотрен: от БУ ЦЗ к сигналке протягивают два провода, которые являются управляющими.

Контактный переключатель, показанный на схеме, в этом случае лучше исключить. Его роль, как легко понять, будет играть сигнализация (основной блок). Где отдельных отводов нет, можно выполнить Т-образные соединения, подключаясь к проводам концевиков. Такой вариант является стандартным, но не единственным.

Стандартный вариант соединения блоков

Итак, у нас есть блок управления замками (БУ ЦЗ), а также блок сигнализации. Последний снабжён парой реле, отводы которых находятся на отдельном разъёме. Где этот разъём расположен, нужно найти в инструкции (там же приводится распайка). Схема подключения будет выглядеть так:

Верхнее реле срабатывает на закрывание, нижнее – на отпирание замков. В период замыкания контактов выставляют в следующее значение: 0,7 с или 0,8 с.

Отметим два важных момента: парой реле обычно снабжён блок любой современной сигнализации. И по умолчанию всё настроено, как надо. Блок управления ЦЗ, в свою очередь, не может не иметь управляющих проводов, и, как правило, их будет два. На всякий случай рассмотрим ещё один вариант: там концевик подключают только к сигналке.

Когда решение принимает сигнализация

До сих пор мы использовали подключение к управляющим проводам, идущим от концевиков к БУ ЦЗ. Сейчас их нужно будет разорвать: роль концевиков теперь будут выполнять реле, встроенные в сигналку, а один из контактов концевика мы подключим напрямую к сигнализации.

Когда вход, обозначенный как «IN1», оказывается на массе, это означает следующее: водительский актуатор полностью открыт. Обычно используется именно такая логика.

Алгоритм работы выглядит так:

1. Нажимаем собачку на водительской двери, и вход IN1 сразу отсоединяется от массы;
2. Видя отсутствие потенциала на входе, программа сигналки задействует опцию «закрыть» (нижнее реле срабатывает на 0,8 с);
3. В результате, на коричневом проводе, идущем к БУ ЦЗ, в течение 0,8 секунд оказывается нулевой потенциал, и производится автоматическое закрытие (запирание).

Похожая логика вступает в действие, когда собачку до упора поднимают вверх: концевик замыкается и так далее. Реализовав указанную схему, мы оставим в силе функциональность ЦЗ, но ещё добавим возможность управлять замком с сигналки. Для первого варианта это было характерно тоже, но небольшие различия имелись: там использовалось два концевика, и БУ ЦЗ анализировал несколько больше сведений. А здесь действия по анализу возложены на сигналку.

Все провода, которые требуется подключать, являются слаботочными, и по ним идёт 200-300 мА. Монтировать кабели будет просто: достаточно создать электрический контакт, и всё. А вот с силовой, то есть с питающей проводкой обращаться не так-то легко. Поэтому «сложный» вариант мы приберегли напоследок.

Подключение к сигнализации силовых выводов

Мотор актуатора, в который встроены концевики, можно подключить к контактам реле сигнализации. В таком варианте электрическая связь между двумя блоками (БУ ЦЗ и сигнализация) отсутствует полностью:

Проводя монтаж, возможно, нужно будет на опыте подобрать полярность подключения двигателя (точки 1 и 2). Сигналка вдвигает стержень электропривода, и это ведёт к переключению контактов концевика. А они, то есть контакты, всегда подключены к БУ ЦЗ, что обеспечивает косвенную связь между блоками.

Во многих авто мотор в водительском актуаторе отсутствует, а ЦЗ работает, как надо.

В схеме, приведённой выше, используется похожая логика. Положительное свойство – в отсутствии гальванической связи. Отрицательное – в том, что к реле потребуется подключать силовые шнуры. Лучше эту работу поручить опытному автоэлектрику. Переоценивать свои силы не нужно.

Ещё раз посмотрим на последнюю из схем. Общий контакт у двух разных модулей здесь есть, это масса. А ещё, питаются они от одной АКБ, и вторым общим проводником будет «+12 Вольт». Но в автомобиле к этим двум шнурам подключены все блоки. Так что, говорить об отсутствии электрической связи – вполне правомерно. Такой вариант, если он реализован на должном уровне, будет самым надёжным.

Ремонт электрического ЦЗ

Соленоиды ЦЗ со временем плохо переносят пониженные температуры из-за высокой влажности, особенно весной и осенью. Сначала они начинают подклинивать, а потом дверь уже не закрывается и не открывается. Соленоиды можно почистить и смазать, но лучше заменить приводами с моторчиком.

Электрический привод ЦЗ

Активаторы могут не срабатывать или срабатывать частично на одной из нескольких дверей по следующим причинам:

1. Повреждения в цепи или некачественные контакты в электрической проводке.
2. Неисправно реле.
3. Если управление осуществляется с платы, то возможно, что причина в ее неисправности.
4. Плохой контакт на клеммах устройств или повреждения в электросхеме привода.
5. Износ комплектующих активатора.
6. Перегорела обмотка.

Ремонт центрального замка автомобиля следует начинать с проверки неработающих активаторов: поступает ли на них напряжение. Если активирована функция закрытия дверей, должно поступать напряжение на один провод. Если поступает сигнал на открывание, с 1-го провода напряжение уходит и появляется на 2-м. Исходя из полученных результатов, выполняются дальнейшие действия: проверяют либо активатор и ремонтируют его в случае неисправности, либо проверяют всю цепь, исправляя поврежденные участки. Обрыв проводов чаще всего встречается в гофре.

Подключение центрального замка

Для подключения сигнализации к центральному замку Приора используется шнур, идущий к контроллеру управления. Кабель покрыт изоляцией коричневого цвета. При прямой схеме коммутации обеспечивается одновременное запирание всех дверных замков, но при снятии охраны будет открываться только водительская дверца. Если владелец автомобиля хочет открывать и остальные двери по сигналу от пульта, то реализуется схема 2-этапного отключения.

Владелец автомобиля подключает в цепь дополнительное реле, которое работает параллельно с контактными узлами блокировки электрических стеклоподъемников дверей. Если не установить реле приводов стекол, то в момент подачи сигнала к ЦЗ будут кратковременно срабатывать моторы (на опускание или подъем стекол). Это возникает из-за конструктивных особенностей жгутов электропроводки и компонентов электрики, установленных в дверях автомашин Приора. На части автомобилей используется 1 реле (при отсутствии задних электрических механизмов).

Как устроен

Система центрального замка авто включает:

• Датчик входной: концевые выключатели и микропереключатели.
• Блок – управление центральным замком.
• Актуаторы.

К входным датчикам относится:

• Концевые дверные выключатели – отвечает за расположение дверей авто, передавая сигнал на блок питания.
• Микропереключатели – отвечают за конструктивные элементы запирающего устройства.

Функции микропереключателей:

• Два микропереключателя – фиксируют кулачковый механизм передних дверей: один отвечает за сигнал «lock» (блокировка), а другой «unlock» (разблокировка).
• Ещё два – отвечают за центральный замок.
• Микропереключатель рычажного механизма привода замка.

Такое устройство подразумевает передачу сигнала от микропереключателей сначала в блок управления, затем в цепь питания, по которой сигнал идёт на двери (актуаторы), крышку багажника и лючка бака для топлива. Результат: замки открываются.

Состоит из:

• Электродвигателя.
• РеДУктора.

Система работает дистанционно (ДУ): На ключе зажигание есть специальная кнопка ДУ, сигнал передаётся на антенну, с неё – в блок. Радиус действия ДУ -10 метров. Можно сделать подключение к сигнализации.

Принцип работы ЦЗ

Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности; исполнительные устройства — по своей сути это двигатель постоянного тока, который связан с редуктором

Центральным замком обычно управляют с помощью двусторонней кнопки с тремя контактами — одним общим и двумя нормально-разомкнутыми.
Важно знать следующее. Найти такие провода относительно несложно при помощи пробника лампового

Электропривод Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг.
Вместо этих компонентов могут использоваться сигнальные контакты. К37 — блок управления ЦЗ. Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.
Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись. Сечение проводника должно быть не менее 0,75 квадрата.
В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка. Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме.

Разновидности элементов ЦЗ

Общая схема подключения будет выглядеть следующим образом: общие выходы подводятся к управляющим проводам замка, НЗ-контакты и половина релейных катушек к плюсу, другая половина катушек — к основной проводке. С пассажирских актуаторов к блоку приходят два сигнальных провода бело-коричневый и коричневый. В незадействованном режиме на них небольшой положительный потенциал.

Управляющая кнопка в салоне может быть одна на двери водителя или на панели или две — на обоих передних дверцах. При установке сигнализации желательно избегать вмешательства в управляющие блоки центрального замка. Речь идет о контактах, расположенных посредине. Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Рекомендации: Для самостоятельной установки больше подходят простые охранные системы с минимальным набором датчиков.

Еще статьи из рубрики Тюнинг. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. На дверях машины и в крышке багажного отсека вмонтированы приводы, оснащенные выключателями, каждый на три контакта.
Установка сигнализации

Установка системы

Чаще всего, выбор падает на стандартный универсальный комплект, который включает:

• Провода.
• Кабели.
• Крепежи.
• Контролер.

Система подороже снабжена пультом ДУ.

Чтобы установить комплект системы необходимы:

• Система центрального замка.
• Медный двужильный провод (4 метра).
• Отвертки (крестовая и плоская).
• Гаечные ключи.
• Клещи.
• Плоскогубцы.
• Дрель + свёрла.

Алгоритм установки:

• Отсоединить клеммы от аккумулятора.
• Снять с дверей обшивку (снять ручку, и по углам винты).
• Выкрутить пластмассовый дверной винт.
• Винты рулевого колеса.
• Найти место для установки системы (рекомендуется – нижний левый угол).
• Сделать дрелью в каждой двери отверстия для активаторов.
• Установка активаторов замка, закрепить саморезами.

• Установка активатора к тяге, совмещая центр хода исполнительного устройства и замка.
• Установка фиксаторов на ручные тяги.
• Проверить проводку.
• Протянуть от активаторов провода к отверстиям (провести между кузовом и дверью при помощи прорезиненной трубки).
• Снять панель приборную.
• Заменить провода стеклоподъемника и подключить их к приводу.
• Подключить приводы активаторов.
• Провода изолировать и поместить внутрь двери.
• Провести провода в панель
• Провести провода в бардачок.
• Установка трубки проходной.
• В разъем устанавливается предохранитель и подключается в блок питания и всё устройство размещают под торпеду.

• Подключить провод центрального замка к машине (минус-корпус, плюс-предохранитель).
• Проверить, работает ли система.
• Собрать обшивку.

Провода желательно размещать в трубку прорезиненную.

Установка и подключение центральных замков

Установка активатора центрального замка в переднюю дверь

Установку центрального замка следует начать со снятия обшивок дверей и других элементов, которые могут стать помехой при монтаже. Затем в каждой двери сверлятся отверстия для установки металлической планки, на которую будет крепиться активатор замка двери.

Закрепив и отрегулировав пластиковый активатор, переходим к подсоединению и укладке проводов. Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.

Для того чтобы избежать попадания влаги на провода и дальнейшего выхода из строя активаторов и других устройств (электростеклоподъемники, подсветка дверей), продумайте прокладку проводов вдоль двери заранее.

Не размещайте провода в нижней части двери, так как в этом месте чаще всего скапливается вода.

Прокладка провода активатора центрального замка

При прокладке провода обратите также внимание на самую «проблемную» зону, а именно место перегиба проводов в проеме между дверью и кузовом

Защитная трубка проводки дверей

Самый оптимальный вариант — использовать проходную резиновую трубку. Такая гофра защитит проводку от перетираний и изломов.

Для грамотного подхода к делу, а также для того чтобы иметь возможность с легкостью определить и найти нужные провода (+12 Вольт, «земля», управляющие выходы от блока сигнализации), приборную панель (торпедо) лучше снять полностью. Тем самым, вы не только упростите себе работу по прокладке проводов, но и сможете осуществить их соединение, пропайку и изолирование без особых трудностей.

На автомобиле ВАЗ 2106 панель приборов снимается довольно просто (четыре самореза и четыре гайки).

Скручивать или паять провода?

Мы рекомендуем приобрести клеммы «мама» и «папа», а также специальный инструмент для обжима проводов. В случае выхода из строя активатора, вы без проблем сможете заменить его на новый. Для этого понадобится просто отсоединить клеммы, демонтировать старый и подключить рабочий активатор.

Скручивать провода и обматывать изолентой — вариант ненадежный, в этом случае лучше «скрутка» + «пайка» + «термоусадочная трубка».

Как подключить центральный замок к сигнализации?

Так как автомобиль ВАЗ 2101-2107 изначально не оборудован центральным замком или электроприводами замков дверей, вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом.

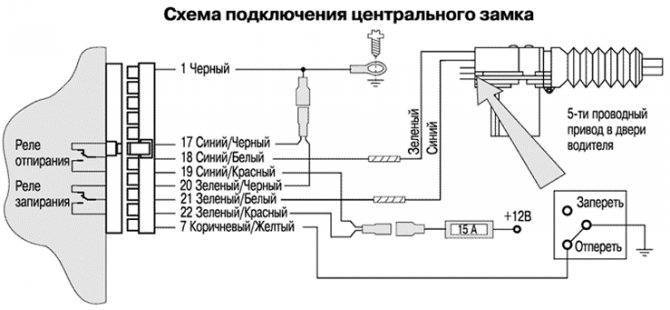

Схема подключения центрального замка

Сине-белый и оранжевый провода 6-ти контактного разъема основного блока системы сигнализации через предохранители в 15А подключаются к +12 В постоянного тока. Зеленый и синий провода к массе автомобиля или, по-другому, «земле».

Белый провод к синему проводу отпирания активатора замка двери, а желтый провод к зеленому проводу запирания электропривода.

Большинство китайских автосигнализаций, особенно недорогие модели (A.P.S. 2600 SHERIFF, Pantera CLK 355), имеют схожие по строению блоки. Иногда складывается впечатление, что китайские производители меняют только этикетку, а «начинка» остается прежней. По крайней мере, сам 6-ти контактный разъем с силовыми выходами для замков, а также цвета проводов отличаются довольно редко.

Ознакомившись со схемой подключения центрального замка, смело приступайте к соединению проводов и проверке работы активаторов. После успешных тестов остается только собрать все снятые детали на место и затем произвести «контрольную» проверку.

https://www.youtube.com/watch?v=7F8l0kOOrLk Работа сделана, поздравляем! Примерная сумма затрат — около 500 рублей, без учета стоимости сигнализации.

Комплектация ЦЗ

Можно приобрести оригинальный центральный замок или копию, но чаще всего китайскую. Последняя будет стоить дешевле, однако прослужит намного меньше. Различают два вида устройств:

• механический ЦЗ (активация происходит с помощью ключа);
• электронный (управляется дистанционно кнопкой на брелоке).

@Solidrop.net

Сейчас всё чаще в продажу поступают универсальные системы ЦЗ, подходящие для любой модели авто. В комплекте обычно присутствуют:

• блок управления;
• 3–4 активатора (в зависимости от количества дверей);
• брелоки (обычно 2 штуки);
• хомуты;
• нужные провода;
• контроллер;
• кабели с крепежами;
• планки;
• шурупы;
• дисплей (есть не во всех комплектах).

Активатор с четырьмя проводами предназначен для водительской дверцы. Проводов, присутствующих в наборе, может не хватить. Желательно сразу приобрести их дополнительно, если автомобиль слишком длинный.

@drive2.ru

Подготовка к подключению автосигнализации

Чтобы обеспечить процесс дистанционного включения и отключения замков в машинах Рено Дастер, Мицубиси и других марках, надо заранее найти точки доступа «сигналки». Поиск этих элементов желательно доверить квалифицированным специалистам, имеющим опыт в электротехнике. Точки подключения всегда отмечаются в схемах к охранным комплексам, а также в электросхемах к машинам.

Охранные комплексы подключаются к замкам посредством коммутирующих устройств через электроцепи. На легковых машинах управляющие модули с точками соединения монтируются в специально отведенных для этого местах. В зависимости от марки авто расположение элементов будет разным. Но специалистам обычно известно место их монтажа. Но новых отечественных автомобилях блоки управления ЦЗ часто устанавливаются под центральной консолью справа от педали газа.

Канал Technomania рассказал о подсоединении ЦЗ к охранному комплексу в авто.

Подготовка к самостоятельной установке ЦЗ

Сложность установки напрямую зависит от марки авто. Но, на самом деле, случаи, когда что-то нужно подпиливать и долго высверливать встречаются редко. В основном к ним относятся автомобили-долгожители, которым минимум по тридцать лет. В большинстве вариантов авто уже подготовлено к монтажу ЦЗ. Остается только поставить комплект на место. Ну и вторая сторона вопроса – сам набор. При отсутствии желания долго копаться, покупайте универсальные замки. Монтаж несложен и информации по ним вы найдете предостаточно.

Что в базовом комплекте?

Берем самый простой универсальный комплект. Управление, в нашем случае, будет осуществляться со специального брелока. Обычно их два. Есть вариант, когда система будет срабатывать с поворота ключа в замке двери водителя. Также можно вывести специальную кнопку в салон автомобиля. Такая дополнительная опция очень приятна, если двери требуется заблокировать в процессе езды. Не всегда удобно использовать пульт управления.

Итак, приобретаем универсальный комплект замка, в который в большинстве случаев входят:

• Четыре моторчика. Будут крепиться на двери. Один из них с четырьмя проводками — на водительскую дверь;
• Блок управления. К нему мы, впоследствии, подведем все провода;
• Набор проводов нужной длины. Если чувствуете, что их не хватит, покупайте дополнительные сразу;
• Брелоки, планки, шурупы и т.д.

Необходимые инструменты для работы

Теперь собираем инструмент, который пригодится нам в работе, если отверстий под крепление моторчиков в дверях нет, то подготовьте дрель со сверлом. Еще необходимы: отвертки, шуруповерт, ножик, гофрированные трубки (через них прокладываются провода, чтобы избежать перетирания и воздействий внешних факторов на проводку) и изолента. Все открытые участки проводов будем перематывать лентой, для того чтобы избежать их контакта с металлическими частями кузова.

Последнее, что нужно сделать, перед тем как перейти к монтажу – снять обшивку и пылезащитные шторы со всех дверей. Определите место, где вы будете крепить механизм так, чтобы он не мешал работе стеклоподъемников. При необходимости придется сделать дополнительный кронштейн.

Установка центрального замка

Все необходимые приготовления сделаны, и можно приступать к работе. Крепим движки к дверям, помним о том, что моторчик с четырьмя проводами ставим на дверь водителя. Туда же устанавливаем блок управления.

После установки проверяем корректность взаимодействия с замочной тягой, отвечающей за открытие и закрытие двери, и плавность работы самого замка.

Переходим к проводам. Тянем их от каждого моторчика к блоку управления. Заранее подумайте, как потащите провод от задней правой двери. Можно использовать пространство под сиденьями. Подключаем их соответственно со схемой и выполняем проверку. Для этого верните аккумулятор в прежнее состояние. При обнаружении каких-то неисправностей проверьте в первую очередь правильность соединений. Могут быть перепутаны выходы на плюс и минус. При проверке лучше находиться внутри авто или не закрывать двери. Как только вы восстановите работу аккумулятора, замки должны сработать автоматически.

Если есть желание все-таки сделать кнопку управления замками заранее подготовьте недостающие детали. Дополнительный провод и кнопку. Ее можно врезать в приборную панель. Кнопку покупайте любую, например, для стеклоподъемника.

Монтаж кнопки управления ЦЗ

Ищем черный, коричневый и белый провода под бортовой панелью и подключаемся к ним. Как вариант, можно протянуть провода и соединиться с пучком электрики от центрального замка водительской двери. А остальное подключение выполняем согласно схеме.

Подключение сигнализации к ЦЗ с отрицательным и положительным импульсом

В данном случае при подаче «минуса» на пару проводов замка происходит их закрытие или открытие. Найти такие провода относительно несложно при помощи пробника (лампового). Следует поочередно замыкать проводки, которые выходят из дверей авто со стороны водителя. Как только найдется нужная пара проводов (дверь откроется либо закроется), проблему можно считать решенной.

В тех же случаях, когда найти провода не удалось, придется «покопаться» в блоке ЦЗ. В нем потребуется разыскать специальное реле, отвечающее за закрытие/открытие дверей, а затем впаять в него проводки охранной системы.

Работа с замком, управляемым «плюсовым» импульсом, аналогична описанной выше схеме. Только нужная пара проводов в данном случае, как вы сами понимаете, будет иметь полярность со знаком плюс. Другими словами, от сигнализации должны отходить положительные провода.

Схемы подключения для озвученных видов ЦЗ со встроенным реле, таким образом, будут следующими:

• «Минусовой» импульс: контакты НЗ (нормально-замкнутые) не нужны, на «минус» подключают НР (нормально-разомкнутые) контакты, на управляющие провода идут общие контакты.
• «Плюсовой» импульс: разомкнутые контакты подключают на плюс, замкнутые не применяются, общие, как и в предыдущем варианте, подсоединяют к найденным управляющим проводкам.
