Подключение сигнализации к центральному замку своими руками

Поэтапная подготовка к монтажу ЦЗ

Работа начинается с покупки необходимого комплекта и подготовки инструмента. Есть два варианта: либо вы будете управлять замками с брелока, либо система будет срабатывать при повороте ключа в замке водительской двери. Если говорить об удобстве и практичности, конечно, стоит отдать предпочтение удаленному способу управления. Следовательно, покупаем стандартный универсальный набор центрального замка, в который должны входить:

  • Инструкция;
  • Брелоки;
  • Центральное реле управления;
  • Четыре моторчика;
  • Планки, провода, шурупы.

При необходимости покупаем дополнительный набор проводов. Также нам пригодится изолента черного цвета, она должна быть из специального материала, способного выдерживать разные температуры.

Инструменты для работы

Сразу же обращаем внимание на то, что не сама установка ЦЗ, а именно подключение центрального замка к сигнализации может вызвать ряд трудностей и проблем. Для точного и корректного исполнения задачи нам понадобится специальный прибор – пробник

С его помощью мы найдем нужные провода для соединения этих двух систем. Опять же, тут существуют два варианта и все зависит от того, как именно работает ЦЗ. Рассматривая замки, срабатывающие от отрицательного импульса, подготавливаем не диодный пробник, а его аналог с лампочкой.

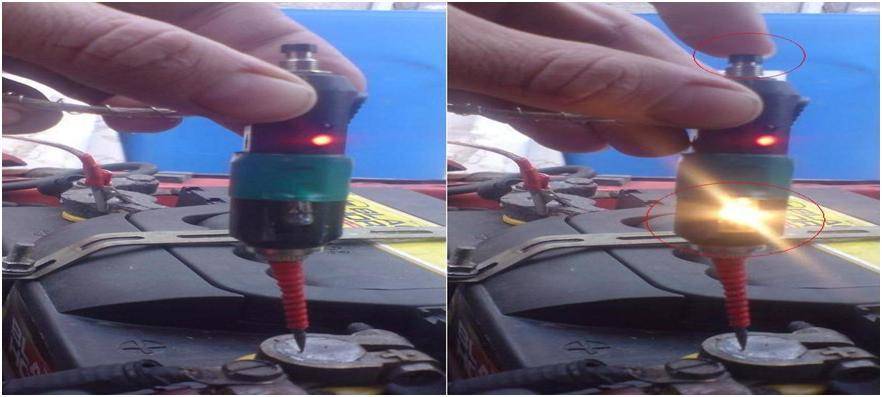

Пробник

Осталось собрать инструменты:

  • Гофрированные трубки;
  • Дрель;
  • Сверла;
  • Шуруповерт;
  • Отвертки;
  • И еще кое-что по мелочи.

Кстати, имейте в виду, что придется снимать обшивку дверей. В связи с этим заранее закупите кнопки, на которых она держится, они одноразовые. То, что вы демонтируете, использовать повторно, не получится.

Первый тип центрального замка

Первый тип замка центрального типа – это ЦЗ, который находится под управлением отрицательного импульса. Другими словами, имеется две разновидности проводов, которые работают определённым образом: когда на каждый из проводов подаётся минус, то дверные замки блокируются либо с них снимается блокировка.

Опускаем на саму массу пробники, потом работаем с проводами, которые выходят из автомобильной дверцы (пробник нужно использовать не диодного типа, а тот, который имеет лампочку, потому как может возникнуть ситуация, когда минуса будет уже недостаточно для контроля системы замка центрального типа). Когда проходит попадание на необходимый в конкретной ситуации проводок, дверные замки начинают либо сниматься с блокировки, либо ставиться на неё. Для этой цели как раз и используются провода

Очень важно, чтобы вы не забыли осуществить проверку работоспособности обеих проводков, когда водительская дверь окажется закрытой

Если же вам не удаётся отыскать проводки, которые проводятся от двери, однако вы максимально уверены в том, что ваш автомобиль оборудован именно замком центрального типа, которые контролируется через минус, то это будет означать, что есть необходимость в поиске провода где-нибудь в другой области машины.

Что лучше: сигнализация или ЦЗ?

У центрального замка противоугонные возможности, по сравнению с сигнализацией, низкие. Злоумышленник без особых усилий может разбить стекло и сравнительно легко угнать автомобиль без ключа, замкнув контакты зажигания.

По сравнению со штатным ЦЗ автосигнализация обеспечивает дополнительные степени защиты:

Факт установленной сигнализации, о чем говорит мигающий светодиодный маячок в салоне, уменьшает риск взлома.
Звуковые и световые сигналы, подаваемые при попытке несанкционированного проникновения в автомобиль, привлекают внимание и отпугивает взломщиков.
Современные охранные системы имеют опцию блокировки двигателя (иммобилайзер). Даже в случае проникновения в салон и отключения сирены угнать машину будет невозможно.
Многие сигнализации сообщают автовладельцу информацию о состоянии автомобиля, которая выводится с помощью системы обратной связи на дисплей брелока

При попытках взлома на дистанционный пульт будет отправлен сигнал тревоги и сообщение об опасности.

Установка современной автосигнализации также делает эксплуатацию автомобиля более комфортной. Например, с ее помощью можно настроить дистанционный запуск двигателя или включение предпускового обогревателя.

 Загрузка …

Подключение на практике

Давайте посмотрим, как сигнализацию подключить к центральному замку на практике. Для монтажа ее понадобится набор отверток, комплект гаечных ключей, паяльник и принадлежности для пайки. Также потребуется разноцветный одножильный провод, мультиметр, изоляция и крепеж.

Первым делом следует найти блок, управляющий работой центрального замка. На авто марки «ВАЗ» придется долго повозиться с поиском. Блок ЦЗ находится около печки в районе пассажирского переднего сидения за пластиковой заглушкой. Нужно сказать, что расположение его крайне неудобное. Чтобы работать было максимально удобно, нужно разобрать салон автомобиля.

При подключении лучше подбирать провод тех же цветов, что и провода от блока управления ЦЗ. От того, какая модель сигнализации, зависит, нужны ли дополнительные реле. В некоторых случаях предохранители и силовые ключи могут не справляться с нагрузкой.

Наиболее простой способ, позволяющий подключить сигнализацию к центральному замку ВАЗ-2114 и других аналогичных моделей, – это пайка в разрыв управляющих проводов. В большинстве моделей следует искать провод белого и коричневого цвета. Понадобится четырехжильный кабель, который прокладывают от реле в блоке сигнализации к разъему управления дверными актуаторами.

Чтобы избежать проблем при эксплуатации центрального замка в авто, нужно проводить работы с отключенным аккумулятором. Любую проводку следует соединять лишь при помощи пайки или с использованием клемм (изоляция обязательна). Кабель или провод берется с запасом. Затем шнуры укладываются жгутами и закрепляются на кузовных элементах. Соблюдение цвета кабеля поможет в случае, когда нужно быстро найти нужный шнур.

Как правильно выбрать сигнализацию

Конечно, таких опций сейчас миллионы. И стоить они будут от пяти-семи тысяч до бесконечности. Но из чего же формируется их цена? Все зависит напрямую от начинки противоугонного средства. Чем больше дополнительных функций – тем больше цена.

Стандартная охранная система

Если вам не хочется тратить много денег, выбирайте универсальный вариант, в котором должны быть:

  • Сирена;
  • Обратная связь на брелок;
  • И хотя бы одна дополнительная опция, например, контроль наклона авто.

Голосистая сирена перебудит и привлечет внимание всей округи. Такой вариант интересен, когда автомобиль стоит под окнами

Никакому взломщику это не понравится, и, скорее всего, если он не сможет ее быстро (2-3 секунды) обезвредить, он бросит свою нехорошую затею. Если говорить об обратной связи, то такая вещь привлечет именно ваше внимание.

Где бы вы ни находились (в магазине, дома, в гостях, на работе) вы услышите сигнал и отправитесь проверить состояние своей машины. Ну а датчик контроля наклона просто-напросто не даст вам остаться без колес. При попытке их снять вы и сирену услышите, и на брелок сигнал получите. Таким образом, покупаем стандартную универсальную сигнализацию проверенного производителя, в комплект которой должно входить:

  • Блок управления;
  • Брелоки;
  • Куча проводов;
  • Сирена;
  • Маленькая антенна для связи с брелоком;
  • Инструкция;
  • И другая всевозможная начинка, зависящая только от количества дополнительных опций.

Пример начинки стандартного набора сигналки

Ни в коем случае не выкидывайте инструкцию после установки. Она вам еще может понадобиться для программирования новых брелоков, если старые выйдут из строя.

Инструменты для монтажа

Решившись сделать все своими руками, заранее разберитесь, что вам понадобится, зачем, почему и как этим пользоваться. В принципе, набор инструментов довольно стандартный, но вот с мультиметром лучше познакомиться заранее. Это устройство необходимо для определения нужных проводов при подключении электрики. Без него ну никак не обойтись. Для нашей задачи лучше использовать электронный вариант устройства. Что еще придется собрать:

  • Защитные гофрированные трубки;
  • Молоток;
  • Шуруповерт;
  • Отвертка;
  • Черная стойкая изолента;
  • Двусторонний скотч;
  • Возможно, набор дополнительных проводов.

Лишний комплект электрики может пригодиться, если не хватит того, что есть в коробке, тем более что спрятать центральный блок нужно как можно подальше и поглубже. На двусторонний скотч крепится антенна, а изолирующая лента нужна для перемотки мест соединения провода. Все, абсолютно все стыки заматываются этой лентой. Цвет необязательно должен быть черным. Он подбирается под родную проводку.

Какие трудности могут возникнуть и как их преодолеть

Подключение сигнализации собственноручно автомобилистом без специальных навыков может повлечь ряд затруднений в процессе выполнения:

Выбор подключения охранного комплекса

Здесь важно учитывать тип сигналки, марку авто и точку установки головного блока. Для китайских автосигнализаций нередкое явление – отсутствие схематической инструкции подключения

В таком случае придётся определяться при помощи вольтметра, мультиметра либо пробника. Как вариант можно найти схему для сигналки из Китая на просторах сети интернет. Часто наши соотечественники, изрядно повозившись с поисками, выкладывают схемы, одна из которых подойдёт и для вашей сигнализации. Подключая систему без вреда для бортовой сети лучше отыскать электрическую схему своей машины, при помощи которой без труда найдутся точки соединения охранного комплекса к проводке центрального замка.
В процессе возможно появление препятствий в виде затруднения доступа к компонентам ЦЗ и оснащения.
При полном отсутствии даже минимальных навыков существует вероятность неправильно подключить элементы, что может стать причиной короткого замыкания и неисправности контактов замочного механизма и сигналки.

Простые сигнализации вполне возможно поставить и без специальных знаний, вооружившись при этом схемами подключения и набором инструментов. Сложные охранные системы с модулем GSM, запуском мотора с турбированным нагнетателем, подогрева и наличием прочих «плюшек» лучше подключать, прибегнув к помощи специалистов. Принудительно вмешиваться в управляющие модули ЦЗ при монтаже, делая впайки, допускается только в крайнем случае по необходимости. Возможно применение специальных блоков, позволяющих посредством CAN-шин подсоединить и настроить сигнализацию.

Процесс собственноручной установки охранной системы достаточно хлопотный, но при правильном подключении труды будут щедро вознаграждены в виде экономии приличных денежных средств, поскольку зачастую стоимость услуг специалиста достигает ценника самой сигнализации.

#Разновидности блоков#Реверсирование#С минусовой полярностью#С плюсовой полярностью#Сигнализация#Центральный замок

Подготовка к установке электрозамков

Для того чтобы выполнить эту работу нам необходимо приобрести универсальный набор ЦЗ, в который по стандарту входят:

  • Главное реле управления;
  • Моторчики;
  • Провода и планки;
  • Брелоки.

Центральный замок

Из инструментов нужно подготовить: отвертки, шуруповерт, специальную изолирующую ленту, выдерживающую разные температуры, дрель со сверлами. Также приобретаем новые кнопки для крепежа обшивки дверей. Они одноразовые, так что после того как вы демонтируете старые, их уже нельзя будет использовать. И последнее – пробник. Этот прибор используется при непосредственном подключении сигнализации к блоку управления замками.

Подключение сигнализации к центральному замку своими руками + Видео

Электрический центральный замок позволяет блокировать и разблокировать замки всех дверей автомобиля с помощью одной кнопки. При подключении центрального замка к многофункциональной сигнализации появляется возможность управлять блокировкой двери дистанционно.

Что необходимо для подключения

Чтобы подключить сигнализацию к центральному замку вам понадобятся:

  • сигнализация с мощным силовым выходом (допустимый ток не меньше 15 Ампер) для подключения центрального замка;
  • установленные и подключенные исполнительные механизмы (соленоиды) центрального замка;
  • мягкий медный изолированный провод с сечением жилы не менее 1 мм.кв.;
  • две колодки для предохранителей;
  • два предохранителя 15 Ампер;
  • электрическая схема автомобиля;
  • инструкция по установке сигнализации;
  • тестер;
  • плоская и крестовая отвертка;
  • паяльник;
  • термоусадочные трубки;
  • пассатижи;
  • клеммные контакты;
  • изолента.

Как подключить сигнализацию к центральному замку

В первую очередь необходимо отключить аккумулятор, затем найти провода управления центральным замком, как, вообщем, и при установке сигнализации. Для этого необходимо снять кнопку или выключатель, который управляет замком. От него к соленоидам отходят два провода. С помощью тестера необходимо убедиться, что это они. Для этого каждый из проводов поочередно отсоединяют от кнопки и соленоида, после чего прозванивают с помощью тестера. Тестер переводят в режим измерения сопротивления со звуковой индикацией. Убедившись, что нужные провода найдены, на них ставят метки с помощью скотча или изоленты и подключают к выключателю.

После этого находят в инструкции по установке расположение клемм силовых выходов, предназначенных для подключения центрального замка.

Важно не перепутать полярность, ведь на некоторых сигнализациях для открывания и закрывания центрального замка предназначены разные кнопки. Если перепутать полярность, то при нажатии на кнопку «открыть» центральный замок будет блокировать двери

А при нажатии на кнопку «блокировать», открывать двери автомобиля.

С помощью медного провода необходимо подключить к каждому силовому выходу сигнализации предохранитель 15 Ампер. Второй вывод предохранителя необходимо подключить к кнопке центрального замка (соединить с проводами, которые идут к соленоидам).

Проверка правильности установки

Подключив все провода, проверьте работу сигнализации. Для этого подключите аккумулятор и нажмите кнопку блокировки центрального замка на пульте управления (брелоке). Перед проверкой не забудьте оставить открытой хотя бы одну форточку. Это поможет открыть дверь, если по каким-то причинам нажатие на кнопку разблокировки центрального замка не приведет к желаемым результатам. Закрыв центральный замок с помощью сигнализации, нажмите на кнопку «разблокировать» на пульте управления. Если все работает исправно, заизолируйте все соединения с помощью термоусадочных трубок или изоленты и установите на место кнопку центрального замка.

Если по каким-то причинам нажатие на кнопку брелока не привело к желаемому результату, проверьте правильность подключения всех проводов. Если все провода подключены правильно, попросите помощника поочередно нажимать на кнопки блокировки и разблокировки центрального замка на брелоке сигнализации. А сами с помощью тестера проверяйте напряжение сначала на силовых выходах сигнализации, затем на обоих контактах предохранителя. В последнюю очередь проверяйте напряжение на контактах кнопки центрального замка. Это поможет найти причину неисправности.

Важно!!! Если вы не умеете читать электронные и электрические схемы, не знаете, как прозванивать провода и помечать изолентой, не рискуйте и обратитесь к автоэлектрику. Это обойдется во много раз дешевле, чем восстановление проводки автомобиля после неумелого вмешательства

Ведь случайно закоротив провода, вы можете не только быстро посадить аккумулятор и спалить электронную начинку машины, но и устроить пожар, после которого придется покупать новый автомобиль.

vipwash.ru

Особенности центральных замков ВАЗовских моделей

Перед тем, как подключить сигнализацию к центральному замку на ВАЗ 2114, 2110, нужно разобраться в особенностях центральных замков ВАЗовских моделей. Как исполнительное устройство в дверях отечественных авто используются электромеханические замки, управление которыми предусмотрено всеми популярными моделями автосигнализаций.

Все штатные центральные замки моделей ВАЗа, устанавливаемые на заводе (ВАЗ 2110, 2111, 2114, «Лада Гранта», «Калина», «Приора»), управляются отрицательным импульсом. Для подключения сигнализации нужно найти минусовый провод управления, подать на него минус от главного блока автосигнализации.

Если вы установили на отечественную модель центральный замок с импортной машины, он может управляться положительным импульсом. При этом дверь закрывается при подаче плюсового напряжения (12 V).

Разобраться, как подключить сигнализацию к центральному замку на Приоре, понять распиновку проводов вам поможет принципиальная схема.

Схема подключения сигнализации к центральному замку на приоре

Подобные схемы для других моделей ВАЗа вы можете найти в Интернете или в технической литературе.

Инструкция по самостоятельной установке сигнализации с автозапуском

Если по какой-то причине не устраивает цена автосигнализации с установкой, можно произвести данную операцию своими силами. Данный процесс требует обязательной предварительной подготовки. Установка автосигнализации с автозапуском своими руками, потребует следующих инструментов и материалов:

  • фигурная отвёртка;
  • саморезы на 10 — 15 мм;
  • изолента;
  • бокорезы;
  • торцовые ключи на 10 мм;
  • пластиковый хомут на 200;
  • паяльник на 60 Вт;
  • припой ПОС-60;
  • гофрированная трубка 10 мм;
  • диод 1N4007.

После того, как решена подготовительная часть вопроса, а именно — как установить сигналку с автозапуском своими руками, можно заниматься непосредственно монтажом. Данное мероприятие заключается в следующей последовательности действий:

  1. Осуществляется удаление и демонтаж основных деталей и элементов.
  2. На стекло устанавливается светодиод.
  3. Сервисная кнопка монтируется в любом удобном месте.
  4. Производится подключение центрального замка. Данная операция должна быть проведена так, чтобы подключение было активно сразу в двух местах.
  5. Блок сигнализации устанавливается под панелью приборов

После всех перечисленных выше действий и правильного подключения стоит выполнить регулировку датчика удара и особым образом запрограммировать устройство защиты. На этом автозапуск своими руками можно считать полностью законченным. Авто после этого полностью защищено от угона и его можно эксплуатировать.

Самостоятельная установка сигнализации

Непосредственно подключение сигнализации разберем на примере довольно популярного комплекта Старлайн А91. Начинаем с демонтажа элементов, снимаем панель приборов.

Демонтаж панели

Работаем с тем, что не относится к электрике. Закрепляем на лобовом стекле антенну. Кнопка «Валет» монтируется в любое удобное для вас место, естественно, в отдалении от посторонних глаз. Датчик наклона крепим на поперечной балке. Можно сразу выполнить монтаж сирены под капотом. Выбирайте место подальше от нагревающихся частей. Отверстие направляем вниз. Это защитит устройство от попадания влаги и грязи. Блок управления сигнализации вы можете расположить в любом удобном для вас месте. Основным критерием выбора является незаметность для посторонних глаз и удобство в подключении. Не стоит выбирать самые популярные варианты. Именно туда и полезет взломщик в первую очередь.

Подключение проводки

Переходим к проводке. Подключение выполняем согласно схеме. Нужно выйти на сигнал поворота, остановки и габариты. Также протягиваем провод под капот для подсоединения к сирене.

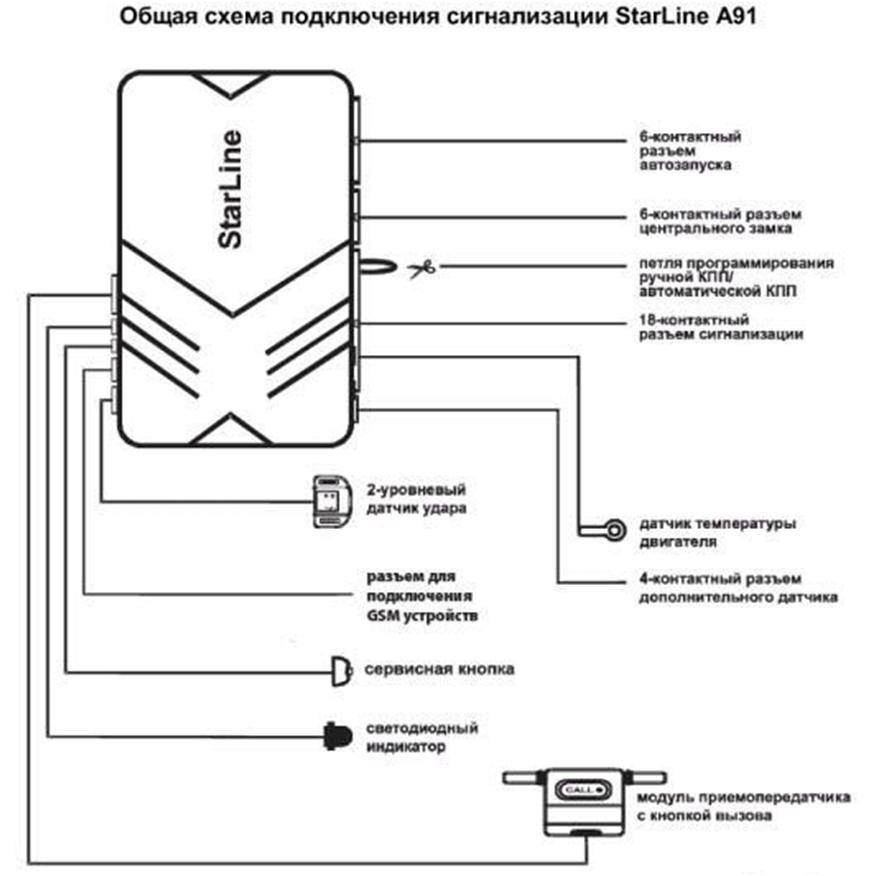

Схема подключения сигнализации

Подробнее разберем работу с блоком управления. По цветам все выглядит так:

  • Черный на массу;
  • Темно-зеленый к поворотникам;
  • Для сирены понадобится серый положительный провод. Это проверяется мультиметром;
  • Концевик капота и датчик температуры соединяем с оранжевым проводом;
  • Фиолетово-оранжевый ведем к ручному тормозу.

С блоком управления разобрались. Что делать с дверьми? Центрального замка у нас нет, т.е. подключаться не к чему. В таком случае есть два варианта. Оставляем все как есть либо ставим дополнительные активаторы замка на двери.

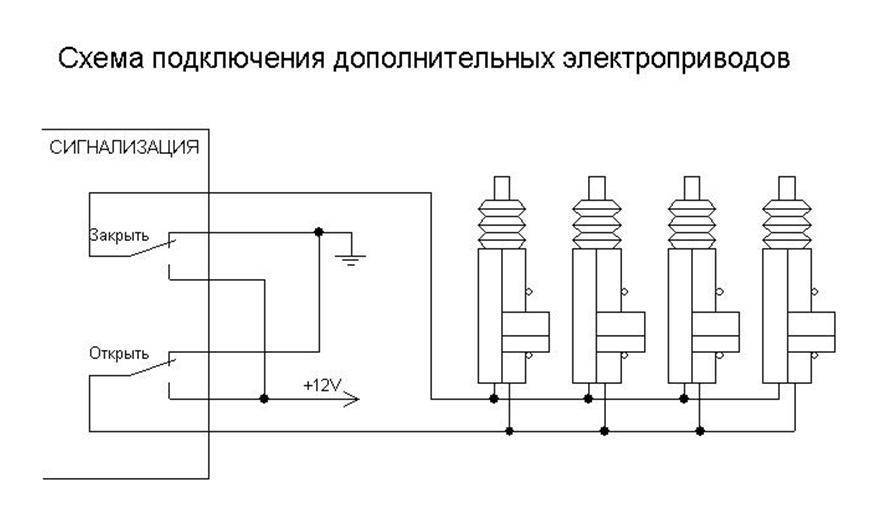

Схема подключения движков

Программирование брелоков

При успешном выполненном подключении переходим к программированию брелоков сигнализации. Подробное описание, как это делается, точно есть в инструкции. Главное, не забудьте перейти в сервисный режим. И соблюдайте тайминг. Если перерыв в работе с брелоками составит более 5 секунд, сигнализация выйдет из режима настройки.

Для проверки исправности работы противоугонной системы возвращаем аккумулятор в изначальное состояние. При переключении сигнализация сработает автоматически и прозвучит сирена. Проверьте работу брелоков. Если что-то срабатывает некорректно – проверяем провода и правильность их соединения. Не стоит пользоваться неправильно подключенной сигнализацией. В лучшем случае она будет работать неполноценно, в худшем — загубит всю электрику автомобиля.

Подружим ЦЗ и сигнализацию

Согласно отзывам автовладельцев, подключение сигналки к центральному замку – занятие ответственное и в то же время хлопотное. Выполняя эту операцию, допустить ошибку легко, а последствия могут быть очень негативными. В лучшем случае выйдет из строя блок управления ЦЗ (300 — 400 рублей), а что будет в худшем случае, мы не рассматриваем. Не удивительно, что вероятность совершить ошибку очень высока: сигнализации бывают разных видов, а блоки управления замком тоже могут быть разных типов. Всё это мы подробно рассмотрим дальше, но всё равно, выполняя подключение, полагайтесь на здравый смысл. Не уверены – не подключайте.

Для проведения работ, о которых говорится дальше, понадобится лампа-контролька на 12 Вольт. Известно, что использовать такие пробники в современных авто нельзя. Но мы будем производить замыкание сигнального кабеля на «массу» или на «плюс», а сопротивление диодного пробника для этого оказывается слишком большим. Если следовать инструкции, ничего «спалить» не получится. Мы будем просто подавать отрицательное или положительное напряжение на управляющий шнур.

Установка и подключение центральных замков

Установка активатора центрального замка в переднюю дверь

Установку центрального замка следует начать со снятия обшивок дверей и других элементов, которые могут стать помехой при монтаже. Затем в каждой двери сверлятся отверстия для установки металлической планки, на которую будет крепиться активатор замка двери.

Закрепив и отрегулировав пластиковый активатор, переходим к подсоединению и укладке проводов. Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.

Для того чтобы избежать попадания влаги на провода и дальнейшего выхода из строя активаторов и других устройств (электростеклоподъемники, подсветка дверей), продумайте прокладку проводов вдоль двери заранее.

Не размещайте провода в нижней части двери, так как в этом месте чаще всего скапливается вода.

Прокладка провода активатора центрального замка

При прокладке провода обратите также внимание на самую «проблемную» зону, а именно место перегиба проводов в проеме между дверью и кузовом

Защитная трубка проводки дверей

Самый оптимальный вариант — использовать проходную резиновую трубку. Такая гофра защитит проводку от перетираний и изломов.

Для грамотного подхода к делу, а также для того чтобы иметь возможность с легкостью определить и найти нужные провода (+12 Вольт, «земля», управляющие выходы от блока сигнализации), приборную панель (торпедо) лучше снять полностью. Тем самым, вы не только упростите себе работу по прокладке проводов, но и сможете осуществить их соединение, пропайку и изолирование без особых трудностей.

На автомобиле ВАЗ 2106 панель приборов снимается довольно просто (четыре самореза и четыре гайки).

Скручивать или паять провода?

Мы рекомендуем приобрести клеммы «мама» и «папа», а также специальный инструмент для обжима проводов. В случае выхода из строя активатора, вы без проблем сможете заменить его на новый. Для этого понадобится просто отсоединить клеммы, демонтировать старый и подключить рабочий активатор.

Скручивать провода и обматывать изолентой — вариант ненадежный, в этом случае лучше «скрутка» + «пайка» + «термоусадочная трубка».

Как подключить центральный замок к сигнализации?

Так как автомобиль ВАЗ 2101-2107 изначально не оборудован центральным замком или электроприводами замков дверей, вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом.

Схема подключения центрального замка

Сине-белый и оранжевый провода 6-ти контактного разъема основного блока системы сигнализации через предохранители в 15А подключаются к +12 В постоянного тока. Зеленый и синий провода к массе автомобиля или, по-другому, «земле».

Белый провод к синему проводу отпирания активатора замка двери, а желтый провод к зеленому проводу запирания электропривода.

Большинство китайских автосигнализаций, особенно недорогие модели (A.P.S. 2600 SHERIFF, Pantera CLK 355), имеют схожие по строению блоки. Иногда складывается впечатление, что китайские производители меняют только этикетку, а «начинка» остается прежней. По крайней мере, сам 6-ти контактный разъем с силовыми выходами для замков, а также цвета проводов отличаются довольно редко.

Ознакомившись со схемой подключения центрального замка, смело приступайте к соединению проводов и проверке работы активаторов. После успешных тестов остается только собрать все снятые детали на место и затем произвести «контрольную» проверку.

Работа сделана, поздравляем! Примерная сумма затрат — около 500 рублей, без учета стоимости сигнализации.

Основные принципы подключения сигнализации к центральному замку

Подсоединить электронной защиты от угона к ЦЗ допускается вариантами. На схемах автосигнализаций, обозначены контакты, используемых реле в автомобиле.

Приемы подключения автосигнализаций к центральным замкам:

  • Положительными импульсами.
  • Отрицательными импульсами.
  • Переменной полярностью.

Ниже представим соединение сигнализации с ЦЗ.

Положительными импульсами

Подключение автосигнализации к центральному замку машины, положительными импульсами, совершается двумя схемами:

  • (А) употребляется, когда ЦЗ управляется электронным модулем.
  • (В) – при управлении внутренними приводами.

Употребление схемы (А), при подсоединии электронной защиты автомобиля характерно для марок: Дженерал Моторс; Фольксваген Пассат; Рено; Крейслер; части моделей БМВ, Форд.

Суть соединения ЦЗ с автосигнализацией заключается подачей импульса – 1 с к проводам управления. Управляющий модуль срабатывает. Подключив контакт мультиметра или «контрольки» к положительной клемме АКБ автомобиля, свободным щупом прокалываются поочередно провода пучка двери. Электрозамки срабатывают при проколе искомого провода.

Процедура выполняется квалифицированными специалистами. Подсоединение сигнализации по этой схеме имитируется закрытие, открытие замков кнопками.

Подключая электронную защиту от угона – схема (В), добиваются управления приводом ЦЗ положительными потенциалами. Контактная группа привода подсоединяется к контактам реле сигнализации машины. Продолжительность импульса выставляется 4 с. – время реагирования приводов. Питание поступает через предохранитель.

Отрицательными импульсами

Минусовое управление ЦЗ широко распространено во многих марках автомобилей, подключение автосигнализации характерно для легкового транспорта: Опель; Тойота; Хонда; Фиат; Вольво; Ситроен; части моделей БМВ; ВАЗ 2111.

Центральный замок управляется подачей от электронной защиты автомобиля короткого отрицательного импульса – 1 с к проводам управления. Подсоединение автосигнализации совершается по предыдущей схеме (А). Разница в том, что к контактам реле сигнализации подсоединяются провода, подающие к ЦЗ отрицательный импульс длиной 1 и 4 с.

Наглядный пример подключения автосигнализации к центральному замку отрицательным импульсом – ВАЗ 2111.

Переменной полярностью

Третий вид управления ЦЗ электронной защиты машины от угона – попеременная подача положительных и отрицательных импульсов к приводам. Чаще наблюдается у машин, выпущенных в США в период 1990 – 2000 гг. Было предложено 3 схемы:

  • Силовыми кнопками;
  • Управляющим модулем центрального замка;
  • Электроприводами.

Первая схема чаше встречается у машин, выпущенных в США в период 1990 – 2000 гг., основана на использовании кнопок дверей. К контактам реле электронной защиты подключаются кнопки дверей. Включение, выключение защиты копирует блокирование, разблокирование кнопками. К проводам кнопок, работающих на открытие, закрытие, сигнализацией подаются соответствующие импульсы – положительные или отрицательные. Питание идет через предохранитель рассчитанный на величину тока от 10 до 15 А.

По второй схеме подключение сигнализации реализуется через модуль управления ЦЗ. Провода электронной защиты на автомобиле прикрепляются к разрыву силовых проводников приводов. Мастер, который монтирует должен успешно разбираться в схемах сигнализации и ЦЗ.

Третья схема реверсивного подсоединения основана на подаче сигналов с брелока автосигнализации на центральный замок автомобиля. Импульсы подаются через реле сигнализации машины, меняющее полярность с периодом в 1 с.

При подключении электронной защиты автомобиля от угона к центральному замку, возникают сложности. Для исключения негатива в процессе соединения узлов, следует запастись схемами, инструментом, приспособлениями при подсоединении сигнализации к ЦЗ. Целесообразно почитать на форумах о возможных сложностях при выполнении операций соединения в систему.

Монтируем блок сигнализации

Первым делом необходимо установить основной блок. Главная проблема для многих – куда подключить сигнализацию? Его устанавливают в салоне автомобиля, в известном только водителю месте. Если это серьезный охранный комплекс, то там имеется несколько таких блоков – их лучше всего размещать в разных местах. Это поможет выиграть время, когда автомобилем займутся угонщики. Перед тем как подключить датчик сигнализации, нужно разобрать левую стойку. Его рекомендуется устанавливать именно туда.

Стандартно блок простой сигнализации прячут внутри приборной панели, но можно найти и другие места. Блок желательно зафиксировать. Его можно приклеить на двухсторонний скотч или прикрепить саморезами. Также на данном этапе следует разобраться с электрической схемой – там указано, как подключить сигнализацию к питанию, поворотникам, соленоидам центрального замка.

Подключение «сигналки» в зависимости от типа ЦЗ

В зависимости от типа замочного изделия установка и подключение охранного комплекса будет проходить по-разному. Перед выполнением процедуры соединения надо найти сигнальные электроцепи.

Для этого следует разобраться в видах управляющих модулей для ЦЗ:

  1. Блок с минусовой полярностью. Когда вы замкнете один из сигнальных контактов на заземление, замочные устройства автоматически закроются. Их открытие осуществляется посредством замыкания на землю второго контакта.
  2. Управление модулем производится посредством плюсовой полярности. В этом случае процедура открытия и закрытия дверей осуществляется аналогично. Только на каждый из контактов подается напряжение +12 вольт.
  3. Модуль может работать с переменным сигналом. Один выход устройства подключается на землю к кузову, а на другой поступает 12 вольтовое напряжение. Это приводит к отпиранию замочных устройств. При изменении полярности выполняется закрытие девайсов. Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.

Для первого случая найти выход можно с применением контрольной лампочки. Световой индикатор подсоединяется к массе машины, то есть ее кузову, после чего каждый выход диагностируется отдельно. Если необходимо найти плюсовой выход, то контрольная лампа подсоединяется к положительному контакту.

ЦЗ с минусовой полярностью

Схема для подсоединения ЦЗ с минусовым потенциалом

Выходы охранного комплекса, применяющиеся для ЦЗ, разделяются на силовые и сигнальные. Если речь идет об устройстве с минусовой полярностью, то для соединения будут использоваться реле. Имеются в виду элементы, с помощью которых можно отпирать и закрывать замочные изделия.

Подключить сигнализацию к центральному замку можно в соответствии с приведенной схемой:

  1. Контакт зеленого цвета подсоединяется к разъему охранного комплекса. Он применяется для закрытия дверных замков.
  2. Белый выход также идет к блоку «сигналки», предназначен для открытия замков.

В соответствии со схемой верхний узел системы выполнен в виде реле закрытия. Разомкнутые контактные компоненты подсоединяются к заземлению, кузову машины. А общие выходы должны быть соединены с сигнальными контактами замочного устройства. Учтите, что от штекера процессорного модуля кабели отрезать не надо, к ним необходимо подсоединить выходы, о которых мы рассказали выше.

В некоторых моделях охранных комплексов в качестве выходов применяются не контактные компоненты реле, а слаботочные сигнальные каналы.

ЦЗ с плюсовой полярностью

Схема соединения будет выглядеть идентично. Только нормально разомкнутые контактные элементы должны подключаться не к кузову автомобиля, а к положительному выводу. Верхнее реле является запирающим, а нижнее устройство предназначено для открытия дверных замков. Вместо этих компонентов могут использоваться сигнальные контакты. Но при такой схеме диодные элементы должны указывать на штекер замка.

ЦЗ с реверсированием полярности

Схема для подсоединения ЦЗ с реверсивной полярностью

Замочное устройство, работающее с переменным потенциалом, подсоединить труднее всего. Процессор ЦЗ должен включать в свою схему реле. Два контактных элемента, соединенные от штекера модуля замка к исполнительным механизмам, необходимо подключить к штекеру «сигналки». Речь идет о контактах, расположенных посредине

При выполнении этой задачи важно не перепутать провода. При активации верхнего реле должно произойти закрытие замков, а не наоборот

Основные особенности данной схемы:

  1. На контакт под номером 1 при отпирании ЦЗ подается плюсовой импульс, а на компонент под номером 2 — минусовой.
  2. При принудительном открытии схема изменяется. Первый выход оказывается заземленным, а на второй контакт поступает плюсовой импульс.
  3. После подключения компонентов в соответствии со схемой контакты под первым и вторым номером не контактируют со штекером управляющего процессора центральным замком. Этот момент можно назвать недостатком, поскольку автовладельцу придется вмешаться в штатную проводку и разорвать соединение.

Управление замочным устройством по методу реверсивной полярности более актуально на машинах производства США, причем не на всех моделях. А охранные комплексы, которые оснащаются не реле, а управляющими устройствами, сегодня не изготовляются.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
