Система электронного управления ДВС

Система выпуска отработавших газов

Теперь, когда мы знаем о ряде вещей, которые мы положили (налили) в свой ​​автомобиль, давайте посмотрим на другие вещи, которые выходят из него. Система выпуска включает в себя выхлопную трубу и глушитель. Без глушителя Вы бы услышали звук тысяч маленьких взрывов из своей ​​выхлопной трубы. Глушитель гасит звук. Выхлопная система также включает в себя каталитический нейтрализатор, который использует катализатор и кислород, чтобы сжечь всё неиспользованное топливо и некоторые другие химические веществ в выхлопных газах. Таким образом, Ваш автомобиль соответствует определённым евростандартам по уровню загрязнения воздуха.

Что ещё есть, кроме всего вышеперечисленного в автомобиле? Электрическая система состоит из аккумулятора и генератора. Генератор подключен к двигателю ремнём и вырабатывает электроэнергию для зарядки аккумулятора. Аккумулятор выдаёт 12-вольтовый заряд электрической энергии, доступной ко всему в машине, нуждающемуся в электроэнергии (системе зажигания, магнитоле, фарам, стеклоочистителям, электрическим стеклоподъемникам, приводу сидений, бортовому компьютеру и ещё множеству устройств) посредством проводки автомобиля.

Теперь можно сказать, что Вы знаете всё об основах главных подсистем двигателей!

Неисправности электронного блока управления двигателем и диагностика

Хотя производители выполняют ЭБУ в виде защищенной коробки, размещая аппаратную начинку в прочном металлическом корпусе, данное устройство также может выйти из строя. Проблемы с блоком управления могут сопровождаться неустойчивой работой ДВС или невозможностью завести двигатель, отклонениями в процессах смесеобразования, нарушениями в работе трансмиссии (как правило, автоматической) и т.д.

Чтобы проверить ЭБУ, начинать следует с визуального осмотра, что позволяет вывить очевидные дефекты (например, трещины в корпусе). Однако если таковых не обнаружено, это все равно не позволяет исключить возможные повреждения микропроцессора, так как причин для выхода из  строя данного устройства достаточно много.

Среди самых простых  специалисты выделяют:

  • перегрев;
  • сильную коррозию и попадание влаги;
  • повреждения в результате ударных нагрузок;
  • короткое замыкание;

Также виновником проблем может оказаться не сам ЭБУ, а плохой контакт с датчиками, окисление в месте присоединения проводов. Отметим, что нередко к проблемам с блоком управления приводит банальная безответственность самого автовладельца.

Например, во время мойки двигателя под давлением блок не защищается должным образом от попадания влаги, машина эксплуатируется во влажную погоду со снятыми элементами (без крыльев, капота). Часто владельцы игнорируют тот факт, что крепление ЭБУ в месте установки недостаточно надежное или имеются проблемы с проводкой, что может привести к короткому замыканию и т.п.

Еще вывести из строя электронный блок  может «прикуривание» от другого автомобиля с заведенным двигателем, неквалифицированная установка в автомобиль дополнительного оборудования, проблемы в высоковольтной части системы зажигания.

Добавим, что также встречаются случаи полного выведения из строя ЭБУ после попыток непрофессионального или самостоятельного ремонта данного типа устройств, а также чип-тюнинга

Важно понимать, на некоторых моделях блок является неремонтопригодным, то есть предполагается полная замена блока.. При этом после проведения поверхностной диагностики владелец снимает ЭБУ и пытается его разобрать/отремонтировать

Затем часто выясняется, что причиной проблем все же оказывается какой-либо датчик, однако после попыток ремонта блок для дальнейшей эксплуатации уже не пригоден

При этом после проведения поверхностной диагностики владелец снимает ЭБУ и пытается его разобрать/отремонтировать. Затем часто выясняется, что причиной проблем все же оказывается какой-либо датчик, однако после попыток ремонта блок для дальнейшей эксплуатации уже не пригоден.

По этой причине важно понимать, что сначала должна быть проведена комплексная профессиональная компьютерная диагностика. Только после этого можно принимать решение о том, что делать, менять или выполнить ремонт блока управления двигателем

Если же говорить о доступной проверке, которую может выполнить автолюбитель самостоятельно, это банальная подмена имеющегося блока на точно такой же заведомо рабочий. Например, можно под залог взять ЭБУ от такого же авто на разборке, установить такой блок и проверить работу ДВС. Если машина работает с новым блоком нормально, тогда проблема очевидна.

Также отметим, что не всегда удается устранить поломку только заменой контроллера. Как уже говорилось выше, часто первопричиной поломки ЭБУ является не сам блок. Простыми словами, если, например, имеется замыкание в проводке, новый блок управления быстро выйдет из строя точно так же, как и предыдущий.

Диагностика

Помимо автоматической проверки корректности функционирования ЭСУД, специалисты рекомендуют проводить регулярное диагностирование системы. В среднем обслуживание стоит делать каждые 15 тыс км пробега. Диагностика ЭСУД проводится с помощью специального тестера, подключаемого в специальный разъем. Иногда используется беспроводной адаптер, использующий специальный протокол.

Перед проведением тестов с помощью сканера, надо проверить питание системы и ее отдельных фрагментов. Причиной неисправности может быть поврежденная электропроводка, короткие замыкания, коррозия, различные помехи.

Устройство ЭСУД

В этом разделе мы рассмотрим то, что входит в состав контроллера, как он работает и за счет чего происходит контроль над мотором и прочими элементами. Если же брать как пример электронных систем максимально простой автомобиль, те же самые первые инжекторные автомобили ВАЗ, где компьютер управляет только мотором, то здесь все остальные элементы машины чисто механические. А блок выглядит чуть больше коммутатора от бесконтактного зажигания.

Устройство контроллера

Электронная система управления двигателем включает в себя массу различных элементов, главным из которых, конечно же, является бортовой компьютер. Представляет он из себя микропроцессорное устройство имеющие специальное назначение. Внутри располагается почти то же самое, что и у обычного настольного компьютера: оперативное запоминающие устройство (ОЗУ) и программируемое постоянное устройство запоминания (ППЗУ). ОЗУ необходимо компьютеру, чтобы хранить постоянно изменяющуюся информацию, например, характер работы двигателя в определенный момент. Здесь же храниться и все ошибки, что возникают в процессе работы машины, отсюда берутся эти показания и высвечиваются на приборной панели водителя в виде специальных ламп, или же, при наличии экрана, пишется непосредственно кода ошибки. При отключении питания все, что было записано в ОЗУ стирается.

Постоянная память хранит в себе заложенную программу по управлению двигателем на все случаи жизни. Это программа представляет собой алгоритм команд для правильно работы мотора, все калибровочные настройки. Это своеобразный жесткий диск компьютера, который независимо от наличия питания хранит всю заложенную информацию в себе. К слову, неоднозначный чип-тюнинг занимается именно изменением программы машины на более комфортабельную. Так, в зависимости от пожеланий клиента может быть установлена программа, которая бы увеличивала мощность мотора, но при этом повышался бы расход. С другой стороны, посредство замены программы можно добиться повышения экономичности автомобиля, но упадет тяга. Это очень удобно: можно подкорректировать работу мотора в зависимости от насущных потребностей.

Принцип работы

В свое работе компьютер использует показания с датчиков, основываясь на них, формируется задача для всех исполнительных устройств. В их число входят такие элементы, как топливный насос, форсунки в головке блока, система зажигания и прочее. К тому же. В задачи контроллера входит и диагностика правильности работы всех систем машины. Так называемая система самодиагностики. Если же находится какая-то неисправность, то загорается соответствующая лампа на приборной панели, или же просто запоминается код ошибки.

Говоря о контроле над мотором, то здесь главной задачей является непосредственно управление впрыском топлива. Происходить это должно в точный момент и в определённой последовательности, в зависимости от порядка работы двигателя и от нагрузки на двигатель в этот момент. Среди датчиков можно обнаружить такие: датчик положения распределительного и коленчатого вала, датчик массового расхода воздуха, датчик положения педали акселератора, датчик положения дроссельной заслонки, и масса прочих. Все они вкладывают свою лепту в процесс смесеобразования и момента впрыска топлива в цилиндры. К слову, консистенция топлива также регулируется компьютером. Топливно-воздушная смесь образовывается во впускном коллекторе, и она всегда готова к впрыску. Впрыск происходит посредством форсунок. Система зажигания также контролируется блоком управления, искра подается точно в момент, когда поршень находится в верхней мертвой точке, топливо уже впрыснуто, а все клапана закрыты.

Стендовые диагностические системы

Эти системы не подключаются к бортовым электронным блокам управления и, таким образом, не зависят от бортовой диагностической системы автомобиля. Они обычно диагностируют отдельные механизмы двигателя и системы зажигания, поэтому их часто называют мотор-тестерами. Основными элементами мотор-тестера являются датчики, а также блок обработки и индикации результатов измерений воспринимаемых сигналов. Датчики и регистрирующие приборы соединены с кабелями с помощью штекеров и зажимов.

Мотор-тестеры выполняются на базе компьютеров, имеют клавиатуру, дисплей, дисководы, привод CD-ROM. В комплект обычно входит набор соединительных проводов и кабелей, стробоскоп, а в отдельных случаях — и газоанализатор отработавших газов. Информация вводится в компьютер с помощью соответствующего анализатора, в котором размещены аналогово-цифровые преобразователи, компараторы, усилители и другие устройства предварительной обработки сигналов. Анализатор подключается к необходимым элементам на автомобиле с помощью комплекта кабелей, который представляет собой набор проводов, подключаемых к отрицательной, положительной клеммам аккумулятора и катушке зажигания, провода высокого напряжения к катушке зажигания и к свече первого цилиндра, а кроме того, бесконтактный датчик тока на шине зарядки аккумулятора, датчик температуры масла в двигателе (вставляется вместо щупа), датчик разрежения во впускном коллекторе и т.п.

Основная часть мотор-тестера — осциллоскоп, на экране которого появляются различные осциллограммы, отражающие режим работы и техническое состояние проверяемых деталей и приборов системы зажигания. Оценка сигнала, появляющегося на экране осциллоскопа, основывается на анализе изменений (при наличии неисправностей) характера электрических процессов, протекающих в цепях низкого и высокого напряжения. По отдельным частям изображения можно судить также о работе некоторых элементов систем питания и зажигания, а характер изменения позволяет выявлять причины неисправностей.

Компьютер мотор-тестера обрабатывает информацию, полученную от двигателя, и представляет результаты на дисплее или в виде распечатки на принтере. С мотор-тестером может поставляться комплект лазерных компакт-дисков с технической информацией о различных моделях автомобилей, а также с инструкциями оператору о порядке подключения мотор-тестера к автомобилю и о последовательности проведения контрольных операций.

Перед проведением диагностирования вводят модель автомобиля, тип двигателя, трансмиссии, системы зажигания, впрыска топлива и другие параметры, характеризующие объект диагностирования. Мотор-тестеры способны диагностировать большинство автомобильных систем, в том числе системы пуска, электроснабжения, зажигания, оценивать компрессию в цилиндрах, измерять параметры системы питания.

Современные мотор-тестеры могут выдавать информацию о состоянии системы зажигания в виде цифр или осциллограммы процесса. Примером служит мотор-тестер М3-2 (Беларусь), с помощью которого можно определять состояние двигателя (по развиваемой мощности, балансу мощности по цилиндрам, относительной компрессии), стартера, генератора, реле-регулятора, аккумулятора, прерывателя-распределителя, электропроводов, свечей зажигания, лямбда-датчика, форсунок системы впрыска бензиновых двигателей, дизельной топливной аппаратуры, измерять с помощью стробоскопа углы опережения зажигания для бензиновых двигателей и впрыска для дизельных двигателей.

По мере усложнения автомобильной электроники расширяются и функциональные возможности стационарных систем, поскольку необходимо диагностировать не только управление двигателем, но и тормозные системы, активную подвеску и т.д.

Универсальность компьютерных мотор-тестеров определяется их программным обеспечением. Многие из них работают в привычной большинству пользователей операционной системе Windows.

К недостаткам мотор-тестеров следует отнести то, что с их помощью трудно обнаружить непостоянные неисправности в сложных электронных системах, когда неисправность в одной системе проявляется в виде симптомов в других системах, функционально связанных с первой.

Система воздушного пуска двигателя

Система воздушного пуска является еще одним решением, которое позволяет прокручивать коленчатый вал ДВС. Для запуска мотора используется сжатый воздух. При этом такое пневматическое оборудование, как правило, на автомобилях и другой технике не используется, однако пусковые системы данного типа можно встретить на стационарных двигателях внутреннего сгорания.

Если говорить о конструкции, устройство системы воздушного пуска двигателя предполагает наличие следующих элементов:

  • воздушный баллон;
  • электроклапаны;
  • маслоотстойник;
  • обратный клапан;
  • воздухораспределитель;
  • пусковые клапаны;
  • трубопроводы;

Принцип работы системы воздушного запуска ДВС основан на том, что сжатый в воздушном баллоне воздух под давлением подается в коробку-распределитель, далее проходит через фильтры в редуктор и поступает к электропневмоклапану.

Далее необходимо нажать кнопку «пуск», после чего клапан открывается, затем воздух из воздухораспределителя проходит через пусковые клапаны и попадает в цилиндры двигателя, создавая давление и раскручивая коленвал. Когда обороты достигают нужной частоты, двигатель запускается.

Добавим, что такие силовые установки дополнительно оснащены электрической системой пуска от стартера, что позволяет завести агрегат в том случае, если с воздушным пуском, который является основным способом, имеются какие-либо проблемы или произошла поломка.

Источник

Почему не заводится Ford Focus 2?

Утром не завелся Форд Фокус 2? Ну ничего, поломки случаются с каждым автомобилем. Нужно разобраться почему Вы сели в свой авто, а он не завелся и устранить эту неполадку. Самое главное, что если двигатель не заводиться, а стартер крутит, то эта проблема решаема. Для этого нужно разделить случаи на 3

Однако, в самом начале ваших попыток завести второе поколение Форд Фокус нужно попробовать следующий способ. Нужно выжать газ до упора и запустить стартер. Так, бензин не будет поступать в цилиндры и свечи должны высохнуть. Смело поворачивайте ключ и пытайтесь запустить двигатель.

Стартер не крутит

Это происходит из-за нарушения контакта проводов, пропадании контакта, замыкании стартера, выхода из строя реле тяги или сгоревшей вставки предохранителей F13.

Если вы слышите щелчки, то это проблема в слабом заряде аккумулятора, плохого контакта или поврежденной обмотки реле тяги.

Стартер продолжает крутить после запуска мотора

Это уже серьезная проблема и нужно сразу заглушить мотор, потом посмотреть на контакты реле тяги и если они не слиплись, то проблема в муфте картера. Такая проблема решается специалистами на СТО.

Стартер работает маховик не крутит

Стартер работает, якорь работает, а маховик не крутит. Такая проблема возникает при повреждении маховика, буферной пружины, шестерки привода или слабого соединения картера сцепления и самого стартера.

Зажигание

Особое внимание уделите безопасности) Используйте резиновые перчатки и инструменты с резиновыми рукоятками. Если Форд Фокус 2 не заводится и это связано с системой зажигания, то нужно проверить работоспособность катушки зажигания и саму проводку. Как проверить катушку зажигания смотрите в видео

Как проверить катушку зажигания смотрите в видео.

Дальше нужно проверить искру в свечах зажигания:

https://youtube.com/watch?v=Q11-euJBv4s

Сканирование системы

Сканирование системы в нашем СТО включает в себя:

  1. Проверка всех параметров системы, чтение и анализ ошибок, поиск причины возникновения ошибок, проверка состояния датчиков и исполнительных механизмов;
  2. Проверка состояния воздушного фильтра: правильность установки, проверка общего состояния;
  3. Проверка работоспособности ЭБН (топливного насоса), топливных фильтров, определение общей производительности в различных режимах;
  4. Проверка баланса мощностей форсунок;
  5. Комплексная проверка системы зажигания: проверка свечей, вв проводов, катушек зажигания (модуля зажигания), газораспределительного механизма;
  6. Проверка компрессии;
  7. Проверка состояния катализатора (общая проверка);
  8. Проверка разряжения в коллекторе;
  9. Проверка корректности работы программного обеспечения;
  10. Обучение ЭБУ, инициализация;
  11. Проверка сигналов осциллографом;
  12. Обучение дросселя

Работы (производимые за дополнительную плату и используемые как правильно, при помощи сложных неисправностей):

  1. Проверка цилиндропоршневой группы (дополнительно 1нормо час);
  2. Эндоскопические проверки (можем осмотреть цилиндр, клапана, и.д.р. не разбирая ДВС)
  3. Проверка надпоршневого пространства (0,7 нормо-часа);
  4. Проверка катализатора специальным методом;
  5. Проверка форсунок дополнительная (снятие форсунок, проверка форсунок на стенде, 1 нормо-час);
  6. Поиск сложных неисправностей снятие исполнительных механизмов, детальный осмотр;
  7. Проверка состояния внутренней поверхности бака визуальная;
  8. Проверка качества топлива.
  9. После поиска неисправности обязательно производится ее устранение у нас на СТО.

Если при диагностике инжектора выявляется необходимость замены воздушного фильтра или свечей зажигания, плата за работу по замене не взимается в связи с тем, что данные элементы снимаются при диагностике для проверки состояния в любом случае.

Многие автолюбители не раз сталкивались с ситуацией, когда покупали новый автомобиль с очень жесткой педалью газа. Кто-то обращается на СТО и неисправность устраняется путем перекладки троса, затрачивая при этом массу времени и денежных средств клиента, но все намного проще. Вопрос решается очень быстро и легко. Кроме того, многие автолюбители и не подозревают, что их педальный узел открывается не на 100%, а всего лишь на 70%. Что снижает возможность полноценной эксплуатации. Мы доработаем ваш педальный узел в течение 2-х минут при диагностических проверках совершенно бесплатно (для автомобилей Ваз).

Виды систем

Делятся компьютеры, что управляют мотором на несколько видов. Основным классификатором является то, какие функции в каком конкретном автомобиле возлагаются на компьютер. Условно все их можно поделить на:

  • ECM (Engine Control Module) — отдельно блок управления мотором.
  • ECU (Electronic Control Unit) — совместный блок управления, в котором объединено управление двигателем, электронной подвеской и прочим.

Так на сегодняшний день чаще всего применяется объединённый блок для всего: от электронной подвески до системы управления безопасностью. Это удобно так, как устанавливается один компьютер, к которому уже подходят провода со всех датчиков и элементов. В то время как при иной компоновке происходит разделение ролей и приходится продумывать как прокладывать проводку в машине. Хотя, с другой стороны, если один блок выйдет из строя, то все остальные останутся в рабочем состоянии и помогут остановить машину. Так, если вышел блок управления двигателем, то тормозная система, контролируемая иным компьютером действительно может спасти жизнь. Единый контроллер включает в себя несколько модулей:

  • Моторно-трансмиссионный.
  • Блок контроля тормозной системой.
  • Центральный модуль управления.
  • Синхронизационный модуль.
  • Контроллер кузова.
  • Модуль контроля подвески.

Каждый контроллер может выполнять некие совмещенные функции, но, как правило, ранее блок управления автоматической коробки переключения передач выполнен отдельно, чтобы не нагружать его иной работой и обеспечивать быстрое и синхронное переключение передач. Далее, когда начали использовать более мощные микропроцессорные устройства, то создали моторно-трансмиссионный модуль, в котором объединили функции, для более компактного размещения в машине. Такая компоновка позволяет минимизировать потери пространства. Так, в автомобилях ВАЗ, в первых инжекторных моделях, компьютер занимал половину бардачка. То есть, в предыдущих моделях блока не было, а когда пришли к его использованию, то не нашли лучшего места для его размещения, чем положить в бардачок, и занять им свободное пространство хозяина машины. Позже для компьютера нашли отдельное место между подкапотным пространством и салоном автомобиля. В общем, компьютер всегда располагают так, чтобы к нему можно было легко получить доступ, так как для его диагностики нужно подключаться к нему, чтобы увидеть ошибки и исправить их.

Система управления двигателем

Системой управления двигателем называется электронная система управления, которая обеспечивает работу двух и более систем двигателя. Система является одним из основных электронных компонентов электрооборудования автомобиля.

Генератором развития систем управления двигателем в мире является немецкая фирма Bosch. Технический прогресс в области электроники, жесткие нормы экологической безопасности обусловливают неуклонный рост числа подконтрольных систем двигателя.

Свою историю система управления двигателем ведет от объединенной системы впрыска и зажигания. Современная система управления двигателем объединяет значительно больше систем и устройств. Помимо традиционных систем впрыска и зажигания под управлением электронной системы находятся: топливная система, система впуска, выпускная система, система охлаждения, система рециркуляции отработавших газов, система улавливания паров бензина, вакуумный усилитель тормозов.

Термином «система управления двигателем» обычно называют систему управления бензиновым двигателем. В дизельном двигателе аналогичная система называется система управления дизелем.

Система управления двигателем включает входные датчики, электронный блок управления и исполнительные устройства систем двигателя.

Входные датчики измеряют конкретные параметры работы двигателя и преобразуют их в электрические сигналы. Информация, получаемая от датчиков, является основой управления двигателем. Количество и номенклатура датчиков определяется видом и модификацией системы управления. Например, в системе управления двигателем Motronic-MED применяются следующие входные датчики: давления топлива в контуре низкого давления, давления топлива, частоты вращения коленчатого вала, Холла, положения педали акселератора, расходомер воздуха (при наличии), детонации, температуры охлаждающей жидкости, температуры масла, температуры воздуха на впуске, положения дроссельной заслонки, давления во впускном коллекторе, кислородные датчики и др. Каждый из датчиков используется в интересах одной или нескольких систем двигателя.

Электронный блок управления двигателем принимает информацию от датчиков и в соответствии с заложенным программным обеспечением формирует управляющие сигналы на исполнительные устройства систем двигателя. В своей работе электронный блок управления взаимодействует с блоками управления автоматической коробкой передач, системой ABS (ESP), электроусилителя руля, подушками безопасности и др.

Исполнительные устройства входят в состав конкретных систем двигателя и обеспечивают их работу. Исполнительными устройствами топливной системы являются электрический топливный насос и перепускной клапан. В системе впрыска управляемыми элементами являются форсунки и клапан регулирования давления. Работа системы впуска управляется с помощью привода дроссельной заслонки и привода впускных заслонок.

Катушки зажигания являются исполнительными устройствами системы зажигания. Система охлаждения современного автомобиля также имеет ряд компонентов, управляемых электроникой: термостат (на некоторых моделях двигателей), реле дополнительного насоса охлаждающей жидкости, блок управления вентилятора радиатора, реле охлаждения двигателя после остановки.

В выпускной системе осуществляется принудительный подогрев кислородных датчиков и датчика оксидов азота, необходимый для их эффективной работы. Исполнительными устройствами системы рециркуляции отработавших газов являются электромагнитный клапан управления подачей вторичного воздуха, а также электродвигатель насоса вторичного воздуха. Управление системой улавливания паров бензина производится с помощью электромагнитного клапан продувки адсорбера.

Принцип работы системы управления двигателем основан на комплексном управлении величиной крутящего момента двигателя. Другими словами, система управления двигателем приводит величину крутящего момента в соответствия с конкретным режимом работы двигателя. Система различает следующие режимы работы двигателя:

  • запуск;
  • прогрев;
  • холостой ход;
  • движение;
  • переключение передач;
  • торможение;
  • работа системы кондиционирования.

Изменение величины крутящего момента производиться двумя способами — путем регулирования наполнения цилиндров воздухом и регулированием угла опережения зажигания.

Источник

Управление работой дизельного двигателя

Конструктивные требования к работе дизельного двигателя

Вырабатываемая дизельным двигателем мощ­ность Р определяется крутящим моментом на коленчатом вале, передаваемым сцеплению, и частотой вращения коленчатого вала. Кру­тящий момент на коленчатом вале равняется крутящему моменту, создаваемому в процессе сгорания топлива, за вычетом механических потерь на трение, газообмен и привод вспомо­гательных агрегатов. Крутящий момент созда­ется в процессе силового цикла, и при наличии достаточного количества воздуха определятся следующими переменными: массой пода­ваемого топлива, моментом начала сгорания топлива, определяемым началом впрыска, и процессами впрыска и сгорания топлива.

Кроме того, максимальный, зависящий от частоты вращения коленчатого вала кру­тящий момент ограничен требованиями к ограничению дымности выхлопа, давлением в цилиндрах, тепловой нагрузкой различных компонентов и величиной механической на­грузки всей кинематической цепи привода.

Основная функция системы управления дизельным двигателем

Основной функцией системы управления дви­гателем является регулирование создаваемого двигателем крутящего момента или, при некото­рых условиях, регулирование частоты вращения коленчатого вала в пределах допустимого диа­пазона (например, оборотов холостого хода).

В дизельном двигателе очистка отработав­ших газов и подавление шума осуществляются в значительной степени внутри самого двига­теля, т.е. путем управления процессом сгорания топлива. Это, в свою очередь, осуществляется системой управления двигателем посредством управления следующими переменными:

  • Заряд смеси в цилиндре;
  • Объем заряда смеси, подаваемого во время такта впуска;
  • Состав заряда смеси (рециркуляция отра­ботавших газов);
  • Движение заряда (завихрения на впуске);
  • Момент начала впрыска;
  • Давление впрыска;
  • Распределение впрыска топлива (напри­мер, предварительный впрыск, разделен­ный впрыск топлива и т.д.).

До начала 1980-х годов управление впры­ском топлива и зажиганием осуществлялось исключительно при помощи механических устройств. Например, в топливном насосе вы­сокого давления количество подаваемого то­плива регулируется в зависимости от нагрузки двигателя и частоты вращения коленчатого вала путем поворота плунжера насоса, имею­щего спиральную канавку. В случае механиче­ского регулирования начало впрыска/подачи топлива регулируется при помощи центробеж­ного регулятора (зависимого от скорости вра­щения). Также применялись гидравлические системы регулирования, в которых количество топлива менялось посредством регулирова­ния давления в зависимости от нагрузки и частоты вращения коленчатого вала.

Точность регулирования

В настоящее время, в связи со строгими требованиями законодательства в отношении ограничения токсичности выбросов, требуется очень точное регулирование количества впрыскиваемого топлива и момента начала впрыска в зависимости от таких переменных, как темпе­ратура, частота вращения коленчатого вала, на­грузка и высота над уровнем моря. Это может быть обеспечено только при помощи электрон­ных систем управления. Сегодня электронные системы управления полностью вытеснили механические. Это единственный метод управ­ления, позволяющий осуществлять непрерывный мониторинг функций системы впрыска топлива, влияющих на содержание вредных веществ в выбросах автомобиля. В некоторых случаях законодательство требует также нали­чия системы бортовой диагностики.

Регулирование количества впрыскиваемого топлива и момента начала впрыска осуществля­ется системами EDC (электронная система управ­ления дизельным двигателем) при помощи электромагнитных клапанов высокого или низкого давления, или иных исполнительных устройств. Регулирование подачи топлива, т.е. количества топлива на один градус поворота коленчатого вала, может осуществляться косвенным образом, например, при помощи сервоклапана и регулиро­вания величины подъема игольчатого клапана.

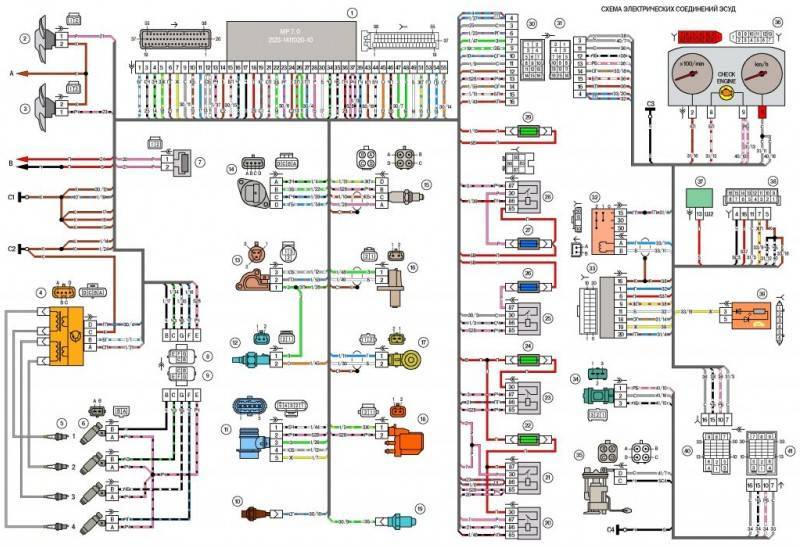

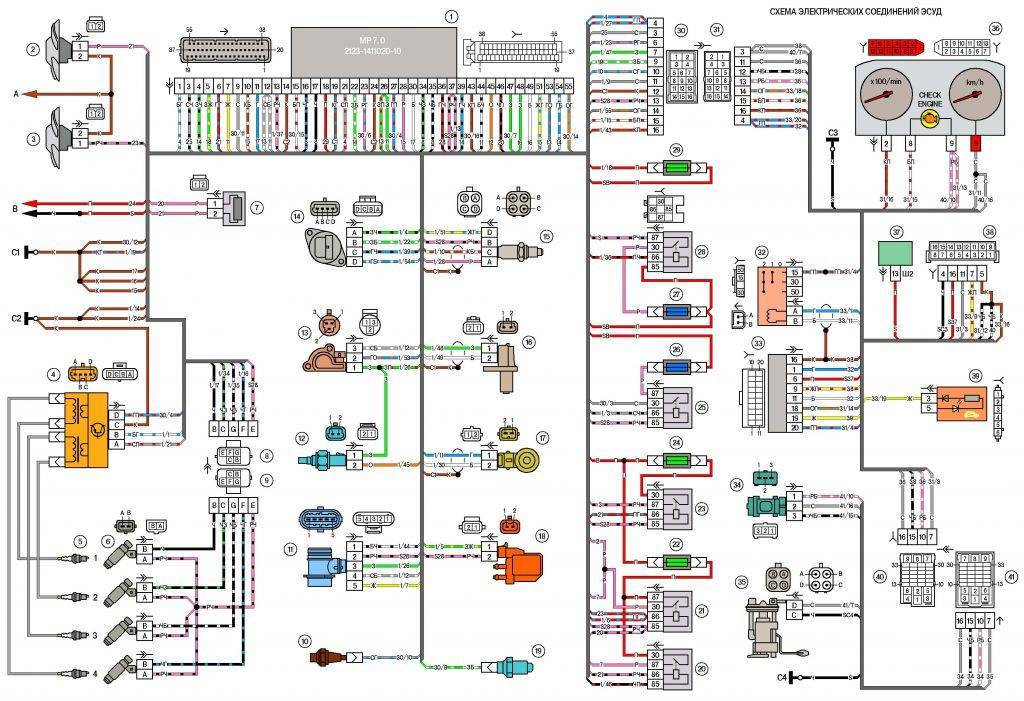

Таблица масс ЭСУД в различных автомобилях

Массой в ЭСУД обычно выступает корпус машины. Если какой-то из контактов с массой теряет надежность, электросхема нарушается, качество работы системы падает. Например, двигатель начинает произвольно менять режим работы, набирая или сбрасывая обороты без участия водителя. Чтобы справиться с такой проблемой, надо знать места заземления ЭСУД.

МоделиТочки заземления
Семейство АвтоВАЗ 2108-9 и 13-15 1.Масса ЭСУД берется с двигателя, с болтов, крепящих заглушку с правой стороны головки блока. В контроллерах BOSCH 7.9.7 или Январь 7.2, масса берется со шпильки, крепящей каркас центральной консоли приборной панели к тоннелю пола (внутри центральной консоли, под пепельницей).
Семейство ВАЗ 2110-12, 1,5L.С болтов на левой стороне головки блока.
Семейство ВАЗ 2114, 21124 1,6L.Контроллеры BOSCH 7.9.7 или Январь 7.2. Масса на четыре катушки зажигания с болта М6, масса на ЭСУД – со шпильки на кронштейне крепления ЭБУ, слева. На шпильку – от моторного щита. Здесь возможны проблемы, надо подтянуть постоянно разбалтывающуюся гайку.
Нива с контроллером Bosch MP 7.0.С болтов, крепящих заглушку, на месте распределителя зажигания – трамблера.
Нива с контроллером Bosch М 7.9.7.Масса берется с кузова, со шпилек его крепления. Частая проблема – клемма намного толще, чем нужно для равномерного прижатия корончатой шайбы к кузову.
Шевроле Нива с контроллером Bosch MP 7.0.Масса берется с двигателя, со шпилек М8 в его нижней левой части, под модулем зажигания.
ПриораС на крепления ЭБУ (на кронштейне).
КалинаКонтакт для массы находится справа на двигателе, на кронштейне крепления впускного коллектора.
Модельный ряд 2104-07.Старые контроллеры. Масса берется с болта, притягивающего кронштейн крепления модуля зажигания к мотору.
Газель с двигателем 405, 406С приварной шпильки на площадке над правым лонжероном, под свесом моторного щита.
УАЗ Патриот с Микас 11 Е2Контакт от кузова через приварную шпильку в нижней части левого брызговика.

Форсунки

Через них производится выплеск порций топливной массы в коллекторное и цилиндровое отделения, причем открытие/закрытие клапана в течение секунды повторяется многократно.

По способу аппаратного управления и используемого количества деталей подразделяют на категории:

  1. Дроссельный моновпрыск (TBI)— подача сырья для детонации осуществляется одной деталью. Подаваемая струя не синхронизируется со срабатыванием клапана впуска. Управляющие сигналы на форсуночное сообщение производятся из внутриколлекторного чипа. Принцип распространен на старых моторах 90-х годов выпуска.
  2. Впрыск с распределением (MFI) — используется во всех современных автомобилях с бортовым компьютером. Передача горючего происходит комплектно: одна форсунка — один цилиндр. Форсунковый блок крепится поверх коллектора, а весь процесс синхронизируется с ЦБУ, согласно с тем, как работает система зажигания инжекторного двигателя. При сравнении сводных характеристик предшественников — КПД увеличен до 10%.

MFI-элементы по подаче струи бывают: электрогидравлические, электромагнитные, пьезоэлектрические. Они применяются при распределении впрыска:

  • Одновременном (синхронное наполнение всех цилиндров);
  • Попарно-параллельном — одна пара поршней принимает нижнее положение, другая — верхнее. Залив топлива и вывод продуктов сгорания производятся так же;
  • Двухстадийном (фазовом)— передача горючего в камеры сгорания производится в две операции.
  • Непосредственном — применяется в конструкциях моторов, подразумевающих сжигание сверхобедненного кислородом состава.
