Электрооборудование и системы помощи водителю
Многое в машине контролируется электрикой. Она довольно сложная, но значительно облегчает процесс вождения и делает пребывание в салоне максимально комфортным. Именно она запускает двигатель, поддерживая его в рабочем состоянии. Блок управления, аккумулятор, генератор, распределитель, искрообразующие свечи, — всё это отдельные части автомобиля, без которых невозможно представить его нормальное функционирование.
Второстепенными элементами автоэлектрики являются источники освещения: фонари, габаритные огни, поворотники, подсветка салона и т. д. Сюда же относится звуковой сигнал, всевозможные датчики и регуляторы.
К электрооборудованию можно причислять и системы, призванные улучшать курсовую устойчивость и управляемость автомобиля.

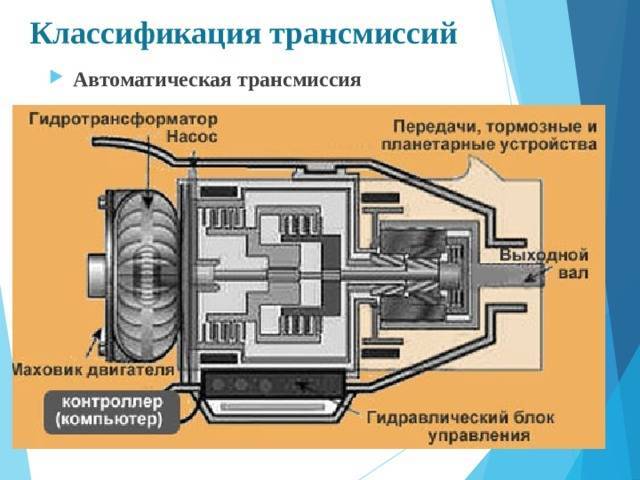

Устройство автоматической трансмиссии
Автоматическая трансмиссия обеспечивает переключение передач в автоматическом режиме. Это означает, что человеку, управляющему автомобилем, не нужно выжимать сцепление и переключать рычаг КПП. Коробка-автомат была разработана еще в начале XX века, основные принципы ее работы сохранились с того времени.
Классическим вариантом автоматической трансмиссии является гидротрансформаторная КПП, состоящая из следующих узлов:
- гидротрансформатора;
- планетарного механизма.
Последний включает в себя следующие детали
- гидравлический или электронный блок управления АКПП;
- фрикционную муфту;
- обгонную муфту;
- ленточный тормоз;
- масляный насос.
Гидротрансформатор обеспечивает передачу крутящего момента от силового агрегата и по своей сути заменяет сцепление. Передача крутящего момента осуществляется за счет накопления и использования кинетической энергии жидкости, находящейся внутри корпуса гидротрансформатора. Также он обеспечивает гашение толчков, возникающих при переключении передач, из-за отсутствия жесткой кинематической связи между своими элементами.
Планетарный механизм обеспечивает выбор скорости и передачу крутящего момента от гидротрансформатора к приводам колес. В планетарном механизме осуществляется блокировка одних шестерней и разблокировка других, что определяет выбор передаточного числа. Управление коробкой осуществляет гидравлический или электронный блок управления, собирающий сведения от различных датчиков и определяющий необходимый режим работы.
Классическая автоматизированная трансмиссия имеет множество достоинств: она обеспечивает комфортность управления автомобилем, имеет большой ресурс, зачастую превосходящий механическую трансмиссию, предотвращает банальные ошибки водителя при переключении передач. Разумеется, имеются и минусы: автомат достаточно дорог, поэтому им редко оснащаются автомобили эконом-класса. Также трансмиссия подобного типа увеличивает вес авто, снижает динамику и максимальную скорость, повышает расход топлива и требует тщательного ухода. В случае поломки ремонт автоматической трансмиссии обойдется владельцу авто в немаленькую сумму.
Управление
Для переключения передачи в механической КПП водитель должен проделать следующую последовательность действий:
- выжать педаль сцепления;
- перевести рычаг КПП в нейтральное положение;
- не опуская педали перевести рычаг в положение, соответствующее выбранной передаче;
- плавно отпустить педаль сцепления.
Схема расположения передач для удобства наносится на рукоятку рычага переключения коробки. Каждая передача имеет свой номер, от единицы и далее. Чем он больше, тем меньше передаточное число. Начиная с пятой передаточные числа меньше единицы. Такие передачи называют повышающими, так как ведомая шестерня в этом случае вращается быстрее ведущей. Их используют для движения с высокой скоростью, позволяя двигателю работать с меньшей нагрузкой. Передача заднего хода маркируется латинской буквой R.
Опытному водителю схема переключения не нужна. Достаточно один раз ее запомнить, и сверяться с ней уже нет необходимости. Гораздо сложнее научиться переключать передачи без рывков и пробуксовки сцепления. Навык плавного переключения передач требует длительной тренировки, и не всем дается сразу. Поэтому конструкторы искали и продолжают искать способы упростить водителю процесс управления классической «механикой».
Конструкция
Конструкция устройства может предполагать использование в качестве ведущих переднюю и заднюю пары колес.
Если как ведущие используются задняя пара колес, то автомобиль получается заднеприводным, а если передняя – переднеприводным. Если авто имеет привод одновременно на задние и передние колеса 4х4, то полноприводные.
Авто с разным типом привода имеют свою конструкцию трансмиссии, которая часто существенно отличается по составу элементов и их исполнению.
Так в заднеприводной машине это последовательно расположенные элементы: сцепление, КП, карданная и главная передачи, дифференциал, полуоси.
Сцепление
Сцепление служит для непродолжительного отсоединения движка от трансмиссии и последующего плавного соединения этих элементов после переключения передачи, а также защиты деталей от избыточных нагрузок.
Коробка передач
Коробка передач изменяет крутящий момент, скорость и направление движения, а также разъединяет на продолжительное время двигатель и трансмиссию. Коробки бывают механические, роботизированные и классические (гидротрансформатор — планетарные передачи)
Карданная передача
Карданная передача нужна для трансляции кр.момента со вторичного вала коробки на вал гл.передачи, которые находятся под углом друг относительно друга.
Главная передача
ГП необходима, чтобы увеличить кр.момент, изменить направление и передать его на полуоси. Обычно в авто применяют гипоидную главную передачу (зубы передачи не прямые как обычно, а радиальные).
Дифференциал
Дифференциял раздает кр.момент по ведущим колесам, и позволяет полуосям вращаться с отличными друг от друга угловыми скоростями, в процессе поворота транспортного средства.
ШРУС
Трансмиссия переднеприводного авто оснащена шарнирами равных угловых скоростей (сокращённо ШРУС) и приводными валами (полуосями).
Первые необходимы для снятия кр.момента с дифференциала и подачи его на ведущую ось. Как правило, это 2 шарнира для связи с дифференциалом (так называемые внутренние шарниры) и еще 2 шарнира для связи с колесами (так называемые внешние шарниры).
Между этими шарнирами находятся приводные валы.
Трансмиссия авто с полным приводом предполагает различные варианты конструкций, рассмотренных ранее, которые в совокупности образуют полноприводную систему.
Вот так все просто. Теперь вы знаете что входит в трансмиссию автомобиля и нам остается подробно разобраться как работают каждый из узлов механизма трансмиссии. Следите за публикациями и не скупитесь знаниями, делитесь со всеми.
И до новых встреч на страницах блога.
Работа сцепления
Понять принцип работы узла сцепления поможет такой пример: представьте вращающийся металлический стержень с диском на конце, символизирующий коленвал с маховиком. Если к плоскости диска подвести другой диск, то после соприкосновения он тоже станет крутиться. Так в общих чертах и действует автомобильное сцепление, только второй диск насажен на вал, идущий дальше, к шестеренчатой передаче.
Система действует за счет силы трения, поэтому соприкасающиеся поверхности имеют специальное антифрикционное покрытие. Диск сцепления в механической трансмиссии двигается рычагом в виде вилки. Механически рычаг не связан с педалью сцепления, он перемещается гидроцилиндром. Нажатие на педаль сжимает жидкость в этом цилиндре, поршень выдвигается и перемещает рычаг.
Алгоритм работы сцепления при движении с места следующий:
Это самый простой вид. Такой механизм состоит из шестеренок, которые зацепляются друг с другом, когда водитель приводит рычаг в определенное положение. Чтобы переключить скорость на такой коробке, нужно выжать педаль сцепления, которая отключает ведущий вал. После этого водитель переключает рычаг управления, шестерни меняются, водитель отпускает сцепления и ведущие и ведомые шестеренки схватываются друг с другом.
ПОСМОТРЕТЬ ВИДЕО
Достоинства этого вида:
Это более сложные типы КПП автомобилей, которые самостоятельно переключает скорости. Автомат состоит из системы планетарных передач. Они названы так из-за устройства: шестерни крутятся вокруг центра, как планеты вокруг Солнца.
ПОСМОТРЕТЬ ВИДЕО
В центре находится солнечная шестерня, вокруг нее вращаются планетарные шестерни или сателлиты. Все они зафиксированы вместе водилом. Дополнительная внешняя шестерня зацепляется с планетарными. Сателлиты вращаются вокруг центральной шестерни, а вокруг них вращается внешняя шестерня. Передача вращения происходит в момент зацелпения разных шестеренок. Для увеличения вариантов передаточных чисел в АКПП устанавливают несколько планетарных передач.
Плюсы устройства:
Роботизированная коробка передач изготовлена, как усовершенствование механики. Это стандартная ручная коробка передач, она имеет все те же шестеренки и диск сцепления. Отличие в том, что переключение скоростей и управление сцеплением происходит автоматически.
Преимущества:
Это автоматизированная коробка передач, в которой отсутствуют ступени. Вариатор состоит из двух шкивов – ведущего и ведомого. Они соединены ремнем. Эта конструкция преобразует вращение двигателя во вращение колес.
Каждый шкив имеет две половинки конусовидной формы. В процессе работы они сближаются и удаляются, меняя таким способом радиус. Если ведомый шкив раздвинуть, то ремень будет крутиться по маленькому радиусу, передаточное число уменьшится. Если оба шкива находятся в одинаковом положении, то вращение передается напрямую.
Для страгивания с места в коробке используется сцепление или гидротрансформатор. После начала вращения колес он останавливается. Шкивами управляется специальный блок управления посредством датчиком и сервоприводов.
Преимущества механизма:
- Электронное управление выбирает оптимальный режим работы мотора;
- Плавный ход;
- Экономичность.
Главным недостатком этого устройства считается высокая стоимость ремонта и замены. Многие автолюбители после выработки ресурса этого механизма меняют его на АКПП.
Секвентальная
Новинки коробок передач содержат разработки по автоматическому включению скоростей. К ним относится и секвентальная коробка скоростей. Это автоматизированная КПП, которая построена на основе механической. Система работы коробки передач построена на переключении ступеней строго последовательно. Отсутствует педаль сцепления, но этот механизм есть в конструкции, просто он управляется автоматически. Механизм контролируется блоком управления.
Выше перечислены все виды коробок передач и их отличия. Какой из них выбрать, каждый водитель решает сам, в зависимости от своих потребностей.
Тормозная система
Позволяет замедлять движение машины, вплоть до её полной остановки. Незаменима система во время экстренных ситуаций, а также когда автомобиль надо удерживать от самопроизвольного движения вниз. Автомобильные тормоза включают несколько подсистем: ручную, запасную, вспомогательную, антиблокировочную. Их совокупность называется тормозным управлением.
Задача основной тормозной системы — регулировать скорость движения машины, останавливать транспортное средство в случае необходимости. Состоит она из привода и исполнительных механизмов (барабан, диск). На современных легковых авто чаще используется гидропривод, реже — электрический, пневмо или комбинированный варианты. В некоторых случаях для повышения давления жидкости и эффективности торможения применяются вакуумный усилитель и регулятор.
Ручной или стояночный тормоз, оснащённый механическим приводом, предназначен для:
- удержания машины на спусках;
- аварийного торможения в чрезвычайных случаях.
Коэффициенты эффективности замедления автомобиля, движущегося со скоростью 80 км/ч при усилии на педаль до 50 кг основной системы и подсистем:
- главный тормоз — не меньше 5,8 м/с2;
- аварийный и ручной — 2,75 м/с2.
Принцип функционирования тормозов прост. После нажатия на педаль тормозное усилие передаётся на колёсные механизмы. Последние прижимают к дискам колодки, тем самым останавливая вращение.
Что такое механизм сцепления
Данное устройство обеспечивает передачу вращения от двигателя к КПП. Его конструкция предусматривает плавную работу трансмиссии при начале движения, ускорении, изменении скорости. В его функции также входит кратковременное отсоединение силового агрегата от трансмиссии. При применении сцепления фрикционного типа вращение передается за счет силы трения между дисками механизма. В зависимости от количества рабочих элементов, механизмы сцепления разделяются на одно-, двух-, многодисковые устройства.
Если диски работают в жидкой среде, такой механизм относится к категории мокрого сцепления. В другом случае сцепление осуществляется за счет трения дисков – сухой вариант соответственно. Современные автомобили чаще всего оснащены двухдисковым механизмом сухого типа.
Ведущий и ведомый диски взаимно прижимаются друг к другу при помощи:
- специальных пружин;
- системы рычагов;
- нажимных подшипников.
Благодаря такому плотному взаимодействию, энергия от мотора передается далее на трансмиссию автомобиля.
При нажатии на педаль сцепления диски расходятся, поток энергии прерывается. Однако, маховик под воздействием силы инерции продолжает вращаться. Плавное нажатие на педаль сцепления приводит автомобиль в движение. При этом диски снова взаимно сжимаются для дальнейшей передачи вращения.

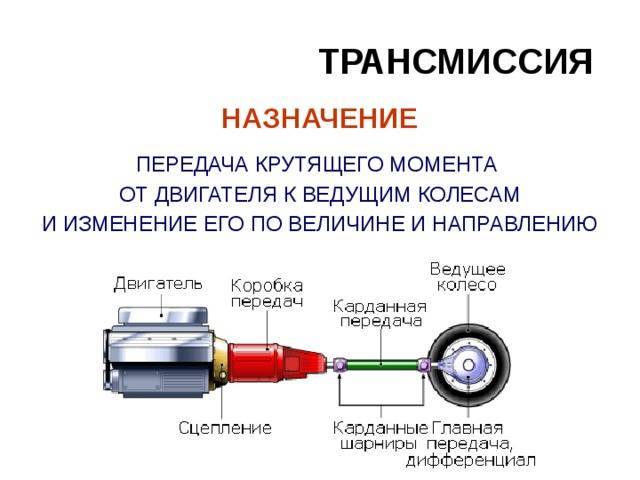

Что входит в трансмиссию автомобиля
Стандартный комплект трансмиссионной передачи состоит из нескольких компонентов:
- сцепления;
- коробки передач;
- карданной передачи;
- главной передачи;
- дифференциала;
- полуосей.
В зависимости от компоновки (передний, задний, полный привод) трансмиссия может включать другие узлы: ШРУСы (шарниры равных угловых скоростей), раздаточные коробки, фрикционные, вязкостные муфты.
Сцепление — набор деталей, который способен на некоторое время отделить передачу крутящего момента от двигателя к колесам. Узел устанавливают на машинах, оснащенных механическими коробками передач. Принцип действия — сухое трение дисков: Если крайняя левая педаль остается не нажатой, два диска ведомый (трансмиссия) и ведущий (двигатель) остаются плотно прижатыми друг к другу.
Механизм крайне чувствителен к неправильным действиям водителя и может часто выходить из строя из-за резкого включения сцепления («сгорают» соприкасающиеся детали). У большинства авто с автоматическими коробками переключения передач роль сцепления играют гидротрансформаторы — две турбины, связанные валами с двигателем и трансмиссией, которые вращаются в моторном масле. Ведущая турбина передает свою энергию вращения жидкости, от движения которой начинает вращаться ведомая.
Для простоты восприятия — это как два пропеллера, расположенные друг напротив друга. После включения одного струя воздуха начинает вращать лопасти второго. Вместо пропеллеров — турбины, вместо воздуха — вязкое моторное масло.
Коробка передач
Частота вращения коленчатого вала в двигателе примерно в 4 раза больше, чем тот же показатель у ведущих колес. Одна из функций трансмиссии — установка нужного крутящего момента, сообщаемого колесам. Например, При преодолении бездорожья на низкой передачи двигатель работает интенсивнее, а колеса вращаются медленнее. Разрыв в частоте вращения коленвала и ведущих колес сокращается, когда машина двигается по шоссе с высокой скоростью и относительно невысоких оборотах двигателя. Такую возможность предоставляет КПП — сложная система валов и шестерен, преобразующих крутящий момент до нужного показателя. Коробки изготавливают в нескольких вариантах:
Коробки-автоматы делятся на собственно автоматические, роботизированные и вариаторы.
Карданная передача
Карданный вал — деталь, передающая вращение двигателя от коробки передач к задней оси автомобиля. Такой вид соединения используют в производстве заднеприводных либо полноприводных моделях авто. Характерная особенность — вал состоит из двух частей, соединенных под углом специальным шарниром. В переднеприводных автомобилях крутящий момент передается прямо к колесам валами из кардана коробки передач.
Главная передача
Узел, который сообщает вращение коленвала к ведущему мосту, называют главной передачей. Основная функция — уменьшение вращательного момента, передаваемого к колесам. Чем больше разница между количеством оборотов двигателя и колес, тем выше проходимость авто.
Дифференциал
При движении колеса машины (передние, задние, с правой либо левой стороны) могут вращаться с разной скоростью. Например, при повороте направо правые колоса преодолевают меньший путь, чем левые, поэтому вращаются медленнее. То же самое происходит, когда авто двигается по неровной проезжей части с большими неровностями. Для компенсации неравных скоростей вращения используют дифференциал — систему шестерен, вращающихся с двумя степенями свободы. Блокировка дифференциала (одна из функций в полноприводных автомашинах) заставляет колеса одной оси либо двух осей вращаться с одинаковой скоростью.
Агрегаты трансмиссии автомобиля
Независимо от типа трансмиссии, этот механизм состоит из нескольких узлов, которые обеспечивают эффективность и высокий КПД устройства. Вот из каких агрегатов состоит коробка передач.
Диск сцепления
Этот элемент обеспечивает жесткую сцепку маховика двигателя с ведущим валом главной передачи. Однако при необходимости данный механизм также разъединяет мотор и коробку. Механическая трансмиссия оснащается корзиной сцепления, похожее устройство имеет и робот.
В автоматических модификациях эту функцию выполняет гидротрансформатор. Единственное отличие – диск сцепления может обеспечить прочную связь мотора и механизма трансмиссии даже при заглушенном моторе. Это позволяет использовать передачу в качестве противооткатного механизма в дополнение к слабому ручнику. Сцепление позволяет запустить двигатель с толкача, чего нельзя сделать на автомате.
Механизм сцепления состоит из таких элементов:
- Фрикционные диски;
- Корзина (или корпус, в котором расположены все элементы механизма);
- Вилка (перемещает нажимной диск, когда водитель нажимает на педаль сцепления);
- Ведущий или первичный вал.
Среди разновидностей сцепления бывают:
- Сухие. В таких модификациях используется сила трения, благодаря чему фрикционные поверхности дисков не позволяют им проскальзывать во время передачи крутящего момента;
- Мокрые. Более дорогая модификация, в которой используется гидротрансформаторное масло, продлевающее срок службы механизма, а также делающее его более надежным.
Главная передача
Основная задача главной передачи – принимать усилия, поступающие от мотора и передавать их на подсоединенные узлы, а именно на ведущий мост. Главная передача увеличивает КМ (крутящий момент) и вместе с тем уменьшает обороты ведущих колес авто.
Машины с передним приводом оснащаются данным механизмом возле дифференциала КПП. Модели с задним приводом имеют этот механизм в картере заднего моста. В устройство ГП входит полуось, ведущая и ведомая шестерни, полуосевые шестерни, а также шестерни-сателлиты.
Дифференциал
Передает крутящий момент, изменяет его и распределяет на несоосные механизмы. Форма и принцип работы дифференциала отличаются в зависимости от привода машины:
- Заднеприводная модель. Дифференциал устанавливается в картере моста;
- Переднеприводная модель. Механизм установлен в коробке передач;
- Полноприводная модель. Дифференциал находится в раздаточной коробке.
В конструкцию дифференциала входит планетарный редуктор. Существует три модификации планетарной передачи:
- Коническая – используется в межколесном дифференциале;
- Цилиндрическая – применяется в межосном дифференциале полноприводного авто;
- Червячная – считается универсальной модификацией, которую можно использовать, как в межколесном, так и межосном дифференциалах.
В устройство дифференциала входят осевые шестерни, закрепленные в корпусе. Они связываются между собой планетарной передачей, которая состоит из шестерен-сателлитов. Подробней об устройстве дифференциала и принципе работы читайте здесь.
Карданная передача
Карданная передача – это вал, состоящий из двух или больше частей, которые соединены между собой при помощи шарнирного механизма. Она используется в разных частях автомобиля. Основное применение – в заднеприводном транспорте. Коробка передач в таких автомобилях часто находится ниже, чем редуктор заднего моста. Чтобы ни механизм коробки, ни редуктора не испытывал дополнительную нагрузку, вал, расположенный между ними должен разделяться на секции, соединение которых обеспечивало бы плавное вращение при деформации узла.
Если кардан неисправен, то в процессе передачи крутящего момента ощущаются сильные шумы и вибрации
Когда водитель заметил такой эффект, ему следует уделить внимание ремонту, чтобы из-за повышенных вибраций не вышли из строя механизмы трансмиссии
Чтобы трансмиссия прослужила максимально эффективно и долго без ремонтов, каждую коробку необходимо обслуживать. Производитель устанавливает свой срок планового ТО, о чем автовладелец информируется в технической документации. Чаще всего этот период находится в районе 60 тысяч километров пробега авто. В техническое обслуживание входит замена масла и фильтра, а также сброс ошибок, если такие имеются в электронном блоке управления.
Подробней об уходе за коробкой рассказано в другой статье.
Устройство трансмиссии переднеприводного типа
В автомобиле с передним приводом главное отличие заключается в дифференциале, который находится в коробке передач вместе с главной передачей. С его помощью происходит передача, изменение и распределение крутящего момента, а также обеспечение вращения колёс с различными угловыми скоростями.
Крутящий момент передаётся от дифференциала к передним колёсам при помощи шарниров равных угловых скоростей: два шарнира крепятся к дифференциалу, и два – к колёсам, соединяясь при помощи приводных валов.
Очевидно, что описанную выше конструкцию никак нельзя назвать примитивной. Значит ли это, что передний привод более технологичен, чем заднеприводная конструкция?
Ни в коем случае. Говоря о современных моделях автомобилей, нельзя классифицировать заднеприводные модели как более примитивные — они, подобно переднеприводным, имеют сложную подвеску многорычажного типа, которая ни в какое сравнение не идёт с теми конструкциями, с которых начиналось производство. Поэтому, сравнивая заднеприводные и переднеприводные модели, было бы в корне неверным указывать на примитивность одних и высокую технологичность других.
Наиболее верным углом зрения на данный вопрос, пожалуй, будет понимание неоднозначности выбора. Для того, чтобы ответить, хорош или плох автомобиль с переднеприводным типом трансмиссии, следует понимать, какие задачи ставятся перед машиной, в каких условиях она будет эксплуатироваться.
Принцип работы МКПП передний привод — Спецтехника
Автомобили с механической коробкой передач, которую сокращенно называют МКПП, до недавнего времени составляли абсолютное большинство среди других ТС с различными видами трансмиссий.
Более того, механическая (ручная) коробка и сегодня остается достаточно распространенным устройством для изменения и передачи крутящего момента двигателя.
Далее мы поговорим о том, как устроена и работает «механика», как выглядит схема КПП данного типа, а также какие преимущества и недостатки имеет данное решение.
Двухвальная механическая коробка передач: устройство и принцип работы
Разобравшись с тем, из чего состоит коробка передач с тремя валами, перейдем к двухвальным коробкам.
Данный тип КПП имеет в своем устройстве два вала: первичный и вторичный. Первичный вал является ведущим, вторичный ведомым. На валах закреплены шестерни и синхронизаторы.
Также в картере коробки находится главная передача и дифференциал.
Ведущий вал отвечает за соединение со сцеплением, также на валу находится блок шестерен в жестком зацеплении с валом. Ведомый вал расположен параллельно ведущему, при этом шестерни ведомого вала в постоянном зацеплении с шестернями ведущего вала, а также свободно вращаются на самом валу.
Добавим, чтобы уменьшить размеры КПП, а также увеличить количество передач, в современных коробках нередко вместо одного ведомого вала может быть установлено 2 или даже 3 вала.
На каждом таком валу жестко закреплена шестерня главной передачи, при этом такая шестерня имеет жесткое зацепление с ведомой шестерней. Получается, конструкция фактически реализует 3 главных передачи.
Сама главная передача, а также дифференциал в устройстве КПП осуществляют передачу крутящего момента от вторичного вала на ведущие колеса. При этом дифференциал также может обеспечить такое вращение колес, когда ведущие колеса вращаются с разными угловыми скоростями.
Что касается механизма переключения передач, на двухвальных КПП он вынесен отдельно, то есть за пределы корпуса. Коробка связана с механизмом переключения тросами или специальными тягами. Чаще встречается соединение при помощи тросов.
Сам механизм переключения 2-х вальной коробки имеет рычаг, который соединяется тросами с рычагом выбора и рычагом включения передачи. Указанные рычаги соединяются с центральным штоком переключения передач, который также имеет вилки.
Если говорить о принципе работы двухвальной механической коробки передач, он похож на принцип трехвальной КПП. Отличия состоят в том, как работает механизм переключения передач. В двух словах, рычаг может осуществлять как продольные, так и поперечные движения относительно оси автомобиля. Во время поперечного движения происходит выбор передачи, так как усилие идет на трос выбора передач, который оказывает воздействие на рычаг выбора передач.
Далее рычаг движется продольно, а усилие идет уже на трос переключения передач. Соответствующий рычаг горизонтально перемещает шток с вилками, вилка на штоке смещает синхронизатор, что и приводит к блокировке шестерни ведомого вала.
Напоследок отметим, что также механические коробки разных типов имеют дополнительные блокировочные устройства, которые препятствуют включению одновременно двух передач или же непредвиденному выключению передачи.
Механическая коробка передач устройство как правильно переключать передачи
Все автомобили с двигателями внутреннего сгорания непременно оснащены коробками передач.
Любой автолюбитель знает, сколько всего существует и каких разновидностей этого устройства, а также принимает факт, что самой распространенной на сегодняшний день является механическая коробка передач. Ее краткое обозначение – МКПП. Основное отличие, помимо конструкционных и показательных, заключается в том, что переключение передач полностью контролируется водителем. Разберемся подробнее, что собой представляет названная разновидность КП.
