РКПП — роботизированная коробка передач, «робот»

История создания

Идея создания коробок передач с предварительным выбором ступени появилась в начале прошлого столетия, автором конструкции стал Адольф Кегресс. В 1940 г. появляется 4-скоростная коробка разработки инженера Рудольфа Франка, в которой использовалось двойное сцепление. Конструкция агрегата позволяла переключать ступени без разрыва потока мощности, что было востребовано на рынке коммерческой техники. Конструктор получил патент на свое изобретение, были изготовлены опытные образцы для испытаний.

В конце 70-х гг. аналогичную конструкцию предложила компания Porsche, которая разрабатывала проект гоночного автомобиля 962С. Одновременно такая же коробка с сухой двойной муфтой использовалась на раллийных машинах Audi. Но дальнейшее внедрение агрегатов тормозилось отсутствием электроники, способной управлять работой сцеплений и переключением передач.

Появление компактных контроллеров позволило начать разработку трансмиссии с двойной муфтой для машин средней ценовой категории. Первый вариант классической коробки DSG с 2 сцеплениями запустили в серийное производство в конце 2002 г. В создании узла приняли участие компании Borg Warner и Temic, поставлявшие элементы сцепления, гидравлики и управляющей электроники. Агрегаты обеспечивали 6 скоростей переднего хода и оснащались мокрым сцеплением. Изделие получило заводской индекс DQ250 и допускало передачу крутящего момента до 350 Н.м.

Позднее появилась 7-ступенчатая коробка сухого типа DQ200, рассчитанная на моторы с крутящим моментом до 250 Н.м. За счет снижения емкости масляного картера и применения компактных приводов сократились размеры и вес трансмиссии. В 2009 г. в производство пошла усовершенствованная коробка мокрого типа DQ500, адаптированная для применения на машинах с передним или полным приводом.

Конструкция агрегата рассчитана на установку бензиновых или дизельных двигателей с максимальным крутящим моментом до 600 Н.м.

Плюсы и минусы

Схема работы системы SensoDrive.

Преимущества:

  1. Время разгона до 100 км/ч при аналогичности других параметров почти не отличается от времени разгона на ручной коробке.
  2. Расход топлива сопоставим с расходом на автомобилях с РКПП и до 30% ниже, чем на моделях с автоматическими коробками.
  3. Диск сцепления изнашивается медленнее, чем при ручном переключении.
  4. Робот работает аккуратнее человека, поэтому валы и шестерни коробки будут изнашиваться меньше, а служить дольше, чем в ручной механике.
  5. Стоимость ремонта и обслуживания в среднем ниже, чем у АКПП.

Отрицательные моменты:

  1. Во время движения при включении скоростей могут ощущаться рывки и дерганье.
  2. Алгоритм, заложенный в ЭБУ, не обладает реакцией человека на ситуации, возникающие во время движения. Поэтому могут возникать ошибки, когда необходимо экстренно разогнаться или затормозить.
  3. Роботу для принятия решения нужны более «длинные» передачи, а для сохранения динамики при этом необходим более мощный двигатель.
  4. Если нет системы помощи при подъеме, то во время начала движения «в гору» возможен откат автомобиля назад.
  5. Невозможность «прошивки» блока управления. Алгоритм переключения передач — это разработка производителя, которая корректировке не подлежит.
  6. Движение в пробках плохо сказывается на узлах и механизмах коробки, приводя их к раннему разрушению.

Что такое коробка передач робот

В настоящее время существует множество разнообразных конструкций механизмов автомобильных трансмиссий. Для ответа на вопрос:  коробка передач робот — что это такое?, следует разобраться в ее устройстве, изучить принцип работы и проанализировать достоинства и недостатки. Практически любой сложный механизм имеет свои плюсы и минусы,  устранение которых невозможно без коренной переделки системы.

По своей сути роботизированная коробка является логическим развитием традиционной механической. В ней функции управления переключением передач автоматизированы и контролируются электронным блоком. Помимо этого процессор дает команду на исполнительный механизм сцепления для разобщения двигателя и трансмиссии при перемене передаточного числа.

Роботизированная коробка работает в комплексе с иными элементами трансмиссии. Автоматизированное управление согласуется с работой сцепления, предназначенного для обеспечения переключений.

Достоинства и недостатки

Однозначно дать ответ, какая коробка передач лучше, трудно. Вариатор, автомат, робот, каждая из этих трансмиссий имеет свои плюсы и минусы. Определить, какая из них является наиболее подходящим вариантом, можно только после анализа своих требований к автомобилю.

Отрицательные черты механизма в следующем:

  • дороговизна в обслуживании автоматической коробки;
  • отсутствие возможности буксировать автомобиль;
  • повышенное потребление горючего.

Отрицательными чертами являются:

  • шумная работа механизма в целом;
  • малая надежность конструкции
  • дороговизна обслуживания коробки;
  • сложность в ремонте механизма;
  • отрицательное влияние динамической манеры вождения.
  • невысокую стоимость роботизированной коробки передач;
  • низкое потребление горючего и смазки (стандартный автомат потребляет в 3-4 раза больше масла);
  • простоту конструкции, легкость ремонта робота;
  • высокий ресурс сцепления, примерно на 45% выше конкурентов;
  • возможность менять режимы управления передачами;
  • более быстрые переключения передач.
  • дёрганое переключение передач;
  • невозможность буксировки;
  • езда на роботизированной коробке предусматривает постоянное переключение в нейтральное
  • положение рычага передач при остановках на светофорах. Невыполнение данного требования
  • быстро изнашивает и выводит из строя механизм сцепления;
  • основные неисправности и недостатки робота также связаны с быстрым приходом в негодность сцепления. При появлении характерных толчков, рывков, посторонних звуков необходимо срочно провести диагностику механизма.

Немного об устройстве

Суть такой коробки достаточно проста – имеется механическая КПП и электронный блок ее управления. У РКПП все функции, которые должен был выполнять водитель с механической коробкой (выжим сцепления, перевод рычага коробки в нужное положение) выполняется актуаторами – сервоприводами электронного блока.

Благодаря этому надежность КПП возросла за счет использования классической «механики» и возросло удобство ее пользования. Водителю всего лишь необходимо переводить селектор в нужное положение (как в автоматической КПП) и наслаждаться ездой, а электронный блок позаботится о том, чтобы выполнялось переключение передач.

Устройство роботизированной коробки передач

При всем этом многие роботизированные коробки оснащаются еще и ручным управлением, что позволяет управлять водителю коробкой самостоятельно, с единственным отличием – нет необходимости выжимать сцепление.

АМТ коробка передач: особенности, устройство, принцип работы

Итак, чтобы понять, какие плюсы и минусы имеет коробка АМТ, что это такое и как работает, для начала нужно вспомнить принцип работы МКПП и классических гидромеханических «автоматов» АКПП.

  • В автомобилях с «механикой» водитель сам выбирает и включает пониженную или повышенную передачу в зависимости от целого ряда условий и факторов (старт с места, скорость ТС, нагрузки на ДВС, необходимость резко ускориться, поддерживать определенный темп езды и т.д.). При этом для переключения передачи «вверх» или «вниз» нужно также постоянно выжимать сцепление при переходе со ступени на ступень.
  • Естественно, нагрузки на водителя возрастают, управлять авто с механикой сложнее. Однако механическая коробка обеспечивает полный контроль над автомобилем, конструктивно проста и хорошо изучена, а также надежна и ремонтопригодна. Более того, если научиться «правильно» ездить на механике, можно добиться неплохих показателей топливной экономичности.
  • В случае с гидротрансформаторными АКПП передачи переключаются автоматически, что заметно облегчает процесс езды. При этом такие коробки имеют сниженный КПД, в результате чего увеличивается расход топлива (в среднем, на 15-20%).

Также коробка-автомат менее надежна, имеет сложное устройство, нуждается в регулярном обслуживании, ремонт АКПП и/или ГДТ достаточно дорогой и не всегда может быть выполнен качественно.

Теперь вернемся к АМТ. Так вот, роботизированная коробка amt обеспечивает удобство автоматической коробки и экономичность механической. Также в производстве «робот» дешевле, что снижает стоимость самого автомобиля с данным типом трансмиссии.

Простыми словами, коробка-робот по своей работе напоминает гидромеханический автомат (переключение передач происходит автоматически), однако конструктивно больше похожа на «механику». Результат — высокая топливная экономичность, надежность, способность выдерживать высокий крутящий момент и большие нагрузки.

Устройство коробки АМТ и виды роботизированных коробок

Итак, разобравшись с тем, чем отличается AMT коробка передач, что это за тип трансмиссии сравнительно с аналогами, можно перейти к устройству данного вида КПП.

Если говорить о роботизированной коробке передач, по конструкции коробка — робот у разных производителей может иметь ряд определенных отличий. Однако общее устройство предполагает обязательное наличие следующих базовых элементов:

  • сцепление;
  • механическая коробка;
  • специальный привод сцепления и передач;
  • электронная система управления;

Что касается сцепления, в коробке АМТ данный элемент фрикционного типа. Сама КПП по конструкции напоминает МКПП. Также роботизированные коробки могут оснащаться электрическим или гидравлически приводом сцепления.

В первом случае решение имеет электродвигатель и механическую передачу, тогда как во втором задействованы гидроцилиндры под управлением электромагнитных клапанов. Вторая схема образует электрогидравлический привод сцепления роботизированной коробки.

Если сравнивать два типа приводов, электрический привод проще, однако медленнее переключает передачи (до 0,5 сек.). Гидропривод сложнее и работает быстрее (0.05 сек.), при этом отнимает больше полезной энергии.

Вполне очевидно, что изначально электрический привод сцепления ставился только на более дешевые модели автомобилей. Гидравлический устанавливался, как правило, на авто бизнес и премиум-класса, мощные спорткары и т.д.

Добавим, что сегодня на некоторых машинах среднего класса также можно встретить «робот» с гидравлическим приводом, хотя в большинстве случаев используется преселективная роботизированная коробка передач с двумя сцеплениями.

Такой тип роботизированной коробки (например, известная DSG Volkswagen) имеет высокую скорость переключения (около 0,2 сек.), при этом использован более простой электрический привод сцепления. Это заметно удешевляет и упрощает общую конструкцию.

Система управления роботизированной коробкой электронная. В основе лежит блок управления, датчики, а также исполнительные устройства. В ЭБУ коробкой поступают сигналы от электронных датчиков (например, частота вращение на входе и выходе коробки, положение селектора и т.д.). Блок также тесно связан с ЭСУД.

Далее блок анализирует полученную информацию и посылает управляющие сигналы на исполнительные устройства. Если привод сцепления электрический, тогда сигнал идет на электродвигатель. Если используется гидропривод, блок управляет работой электромагнитных клапанов.

Устройство и принцип работы РКПП с двумя сцеплениями


Устройство роботизированной коробки передач с двумя сцеплениями Преселективный робот – так называют этот тип РКП. И хоть многое в нём сохранилось от «механики», большая часть компоновки сделана по новому принципу. Основные конструктивные элементы:

  1. Первичный вал (внешний) четных передач. Это пустотелый вал, на котором жестко закреплены шестерни № 2, 4 и 6;
  2. Первичный вал (внутренний) нечетных передач. Он вставлен во внутреннюю полость внешнего вала и несет на себе шестерни № 1, 3, 5, 7 (если есть) и заднего хода;
  3. Два механизма сцепления, каждое для отдельного ведущего вала. Каждое из них управляется отдельно и в любой момент может быть включено или отключено;
  4. Два ведомых (вторичных) вала. На каждом из них установлены шестерни передач, синхронизаторы и по одной шестерне главной передачи;
  5. Гидроблок;
  6. Актуаторы сцепления и переключения передач.

То, как работает коробка с двумя сцеплениями, сильно отличается от первых моделей РКПП:

  1. При включении передачи приводится в действие сцепление: тот ведущий вал, который работал, отключается от двигателя, другой, наоборот, подключается. Если это старт, то включается сцепление вала нечетных передач;
  2. К тому валу, который в данный момент отключен от двигателя, подключается следующая передача ведомого вала. Пока она не задействована, поскольку ведущий вал не вращается, но зацепление уже готово;
  3. При переключении передачи работавший до этого вал выключается от двигателя и подключается сцепление второго. И на нём уже включена нужная передача.

Таким образом, коробка сама готовит ту передачу, которая может понадобиться в следующий момент. Чтобы не было паузы, сцепление срабатывает быстро и четко. Нет паузы на включение-отключение сцепления, нет провалов мощности. Наглядно видно на принцип работы на видео, ниже.

Качества

У роботизированной КПП есть ряд плюсов и минусов, про основные качества уже было сказано выше. Сначала речь пойдет о недостатках этой КПП.

  • Основным минусом считается долгое переключение передач, но это уже исправлено добавлением второго диска сцепления, поэтому этот минус остался только на первых РКПП. Роботизированная коробка с двумя сцеплениями устанавливается даже на спортивные автомобили за счет того, что переключение происходит без потери мощности.
  • Второй главный недостаток для жителей городов состоит в том, что во время движения в пробках коробка сильно изнашивается, но это тоже решаемо переходом в ручной режим.
  • Есть и третий минус, который заключается в резком переключении передач на бюджетных версиях без двойного сцепления.

Поэтому минусов у такой коробки практически нет, если она не бюджетная и правильно используется.

Теперь о плюсах РКПП.

  • Одним из важных плюсов считается простота и надежность коробки.
  • Вторым плюсом считается то, что РКПП также, как и МКПП 4 или 5 ступенчатая коробка переключения передач.
  • Наличие функции ручного переключения передач, также считается положительным качеством.
  • Еще к плюсам относится то, что робот потребляет меньше масла, чем любая другая КПП, экономия топлива и другие значительные положительные качества не могут не радовать.

Устройство и схема РКПП

РКПП состоит из определенных компонентов. Условно схема роботизированной коробки передач выглядит следующим образом. Обычная механическая КПП, актуаторы, система управления и внешние датчики. Стоит отметить, что работа РКПП совсем не похожа на работу автоматической коробки. Ее больше можно сравнить с работой механики с элементами автоматики.

Рассмотрим подробнее устройство роботизированной коробки передач. У нее имеется два ведущих вала, один находится в полости другого. На внешнем валу имеются шестерни для четных передач, а на внутреннем валу – для нечетных. Оба вала имеют сцепление. Актуаторами называют электрические и гидравлические приводы, рассмотренные подробно выше.

Основной элемент РКПП – блок управления, оснащенный мощным процессором. Внешние датчики подключаются к нему через специальные порты. Также чаще всего автомобили оснащены бортовыми компьютерами, которые также подключаются к системе управления. Система управления имеет память и определенные алгоритмы работы, которые успешно обрабатывают, поступающие на них сигналы и управляют коробкой передач и переключением скоростей.

А вот видео о том, как правильно использовать коробку-робот:

Также на эту тему вы можете почитать:

Насколько надежен Volkswagen Passat B6 2005-2010 годов выпуска

На что стоит обращать внимание при покупке подержанного автомобиля

Ускорительный насос карбюратора ВАЗ 2109 (Солекс) для разгона

Все, что вы хотели знать о тормозной жидкости: виды, составы, выбор, проверка уровня, замена и други…

Механическая коробка передач (МКПП) и ее предназначение

Alex S 29 октября, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль

Недостатки роботов

Так как коробки передач робот стали выпускаться совсем недавно, то в их работе имеется некоторая нестабильность. Настройка одного экземпляра машины проводится долго, ведь каждая выпускаемая схема практически уникальна. Значит и малейший сбой в данной работе может привести к неминуемым финансовым затратам.

Существует еще одна проблема в данной системе передач. К сожалению, ее невозможно перенастроить под иной стиль вождения. Если вы привыкли к скорости, но по неопытности приобрели себе робота, который запрограммирован на экономный режим, переделать его будет невозможно. Можно конечно выжимать с машины максимум и в этих условиях, но мысль что она могла бы и больше не даст покоя.

Программное обеспечение, является одной из главных проблем данного механизма. Как показывает практика, коробка робот устраивает владельцев во всем, кроме возможных сбоев в системе компьютера. Конечно, можно регулярно обращаться за помощью к специалистам, но такой способ будет всегда стоить денег, да и занимает много времени. Самостоятельно подойти к этому вопросу возможно только при наличие специализированных приборов и навыков не ниже среднего уровня.

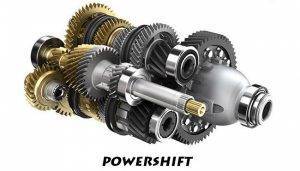

Коробка PowerShift: устройство и особенности

Итак, трансмиссия PowerShift представляет собой роботизированную коробку передач (РКПП). Указанная КПП является роботизированной трансмиссией нового поколения.

Фактически это значит, что в основе лежит механическая коробка, в которой переключение передач осуществляют исполнительные устройства (сервомеханизмы, сервоприводы) под управлением ЭБУ.

Также PowerShift, в отличие от первых «однодисковых» роботов Ford, является роботизированной преселективной трансмиссией с двумя сцеплениями. Получается, данная КПП представляет собой аналог DSG от Volkswagen.

Наличие двух сцеплений позволяет добиться высокой скорости переключений передач, в результате переключения происходят незаметно для водителя, практически не разрывается поток мощности от коробки на ведущие колеса, достигается высокая топливная экономичность.

Если говорить об устройстве Powershift, коробка имеет две приводных шестерни главной передачи, при этом каждая приводится отдельным узлом сцепления. Также в КПП данного типа имеется сразу два первичных вала.

Примечательно то, что один из валов находится внутри другого. Первый вал является полым и отвечает за четные передачи и заднюю передачу, тогда как  второй вал (центральный) за нечетные передачи.

Принцип работы Powershift заключается в том, что пока одна передача (четная или нечетная) включена, следующая также находится в зацеплении, то есть уже выбрана и почти включена, но не задействована.

Получается, как только электроника дает команду, переключение происходит практически мгновенно. Сцепление включенной передачи размыкается, в то время как сцепление следующей передачи одновременно подключается. Блок управления коробкой учитывает выбранный при помощи селектора режим, положение педали газа, скорость движения ТС, нагрузку на ДВС и другие параметры.

Кстати, в данной коробке используется сухое двойное сцепление с электромагнитным управлением. Сцепление Powershift также имеет автоматическую регулировку износа для поддержания необходимого хода исполнительного устройства.

Еще сцепление имеет отдельно интегрированные гасители крутильных колебаний. Сцепление состоит из блока сцепления, двойного выжимного подшипника, двух электромеханических рычажных исполнительных устройств и двух электродвигателей.

Управление сервомеханизмами осуществляется посредством электронного блока, который закреплен на корпусе КПП. Указанный блок собирает и обрабатывает сигналы от датчиков, затем посылает управляющие импульсы на сервомеханизмы, а также динамично контролирует качество исполнения команд.

Параллельно блок управления управляет работой сцепления и осуществляет переключения передач при помощи электродвигателей, в которые интегрирован датчик Холла.

ПЛЮСЫ РОБОТИЗИРОВАННОЙ КОРОБКИ ПЕРЕДАЧ

Высокая экономичность — приблизительно 30%.

Очевидными преимуществами робота в сравнении с аналогами, таким образом, будут выступать:

    • долговечность и медленный износ, обусловленные конструкцией, подобной той, которая использовалась в уже проверенных и зарекомендовавших себя весьма надёжными механических коробках передач;
    • более низкий расход рабочей жидкости коробки-робота – масла, который обеспечивается относительно небольшими габаритами трансмиссии и, соответственно, гораздо меньшим занимаемым пространством под капотом в сравнении с автоматом;
    • габариты РКПП обеспечивают ей ещё одно преимущество в виде прибавки к динамическим характеристикам, особенно на автомобилях массой до 1500 килограммов;
    • сцепление показывает наибольшую эффективность именно на роботизированных коробках передач;
    • стоимость коробки-робота существенно ниже автоматической трансмиссии, соответственно, и сам автомобиль, который ей оснащён, будет дешевле, если сравнивать его с такой же моделью, но на автомате;
    • помимо автоматизированного режима, на роботе практически во всех его вариациях присутствует возможность переключать передачи самостоятельно (аналог АКПП tiptronic);

отрицательные стороны роботизированной КПП

потребление топлива у автомобилей с интегрированной роботизированной коробкой уменьшено в сравнении с автоматом и вариатором, а также сопоставимо с механикой;

Принцип работы РКПП

Роботизированные КПП могут работать в автоматическом и полуавтоматическом (ручном) режимах. Режим-автомат предполагает управление коробкой передач через электронику на основании полученных данных от внешних датчиков, путем реализации выбранного алгоритма работы через исполнительные механизмы.

Полуавтоматический режим (ручной) предусматривает выбор и переключение передач вручную. Режим вручную позволяет осуществлять плавное переключение с низкой на высокую передачу, используя селекторный рычаг или подрулевые переключатели (лепестки).

Что касается общего принципа работы такой коробки передач, то он достаточно прост. При включении двигателя и выборе передачи включается первая скорость в коробке, затем включается сцепление и начинается движение.

При движении автомобиля на начальной передаче, роботизированная КПП готова включить следующую передачу. Управляющий блок принимает  сигнал с последующим переключением на более высокую передачу и вторая передача включается одновременно с первой. В механической передаче такое невозможно, а в роботизированной возможно поскольку в ней две пары валов, если вы еще не забили.

Пока сцепление включено на первой паре, вторая пара, со следующей включенной передачей ждет своей очереди вступить в работу и как только сигнал от системы поступает, сервопривод (актуатор) включает сцепление на второй паре валов, а на первой сцепление отключается и включается третья передача, которая так же будет ждать своей очереди.

На верхней схеме показана работа коробки DSG при включенной первой передаче, а на нижней схеме при включенной второй передаче.

Обратите внимание на отличие от механической коробки передач, в которой сцепление всегда находится во включенном состоянии и для переключения скоростей сцепление выжимается. В роботизированной же коробке сцепление постоянно находится в выключенном состоянии и подключается только в момент, когда необходимо передать момент через определенную пару валов коробки передач

На сегодняшний день практически каждый автоконцерн имеет в своем автомобильном ряду модели с роботизированной коробкой. Правда, названия у этих коробок разные:

  • DSG – Volkswagen (пожалуй, самая известная и скандальная)
  • S-Tronic – Audi (принадлежит Volkswagen и наверняка есть что-то общее с DSG, но концерн это отрицает)
  • Speedshift DCT – Mercedes-Benz
  • DCT M Drivelogic – детище BMW
  • PDK – Porsche (здесь плохую коробку вряд ли поставят);
  • Twin Clutch SST – Mitsubishi
  • Powershift – Ford
  • TCT – Alfa Romeo

Строение и принцип работы двухвальной механической коробки переключения передач

Принцип работы механической коробки передач состоит в следующем. Валы соединяются друг с другом шестернями с различным количеством зубцов. Их задача заключается в том, чтобы адаптировать КПП к изменяющимся условиям движения автомобиля.

Проще говоря, МКПП изменяет режимы работы двигателя за счет изменения крутящего момента, передающегося ведущим колесам. При снижении оборотов уменьшается передающее усилие, при повышении оборотов оно увеличивается. Таким образом поддерживается необходимый режим работы двигателя в начале движения, при увеличении скорости и торможении.

Конструктивно двухвальная механическая коробка состоит из:

  • ведущего и ведомого валов;
  • шестерней валов;
  • главной передачи;
  • дифференциала;
  • синхронизаторов;
  • механизма переключения передач;
  • корпуса-картера.

Большинство современных автомобилей с передним приводом оснащаются двухвальными механическими трансмиссиями. В таких КПП передача крутящего момента происходит от шестерней ведущего вала к шестерням ведомого. Первый соединен с двигателем за счет маховика, а от второго крутящий момент поступает к колесам. Оба вала функционируют параллельно.

В двухвальных КПП отсутствует промежуточный вал, которым оснащаются трехвальные трансмиссии. За счет этого она обладает меньшими размерами и весом, но большое число шестеренок в такой конструкции уменьшает КПД. Благодаря компактности коробки она может использоваться для оснащения тяжелых мотоциклов.

Вторичный вал расположен параллельно первичному. Свободно крутящиеся вокруг своей оси шестеренки находятся в постоянном взаимодействии друг с другом.

На вторичном валу располагается ведущая шестеренка главной передачи. В отличие от прочих, она надежно зафиксирована. Между шестернями расположены муфты синхронизаторов.

Установка трех вторичных валов позволяет уменьшить размеры трансмиссии, повысив при этом число передач. Каждый вал оснащается шестерней главной передачи, находящейся в постоянном взаимодействии с ведомой шестерней.

Работа ведущих колес обеспечивается за счет получения крутящего момента от главной передачи и дифференциала. Благодаря последнему, колеса вращаются с неодинаковой скоростью. Заметить разницу в скорости вращения можно в том случае, когда одно из колес попадет, к примеру, на скользкое дорожное покрытие.

Механизм, переключающий передачи, расположен за пределами корпуса коробки и связан с ней тросами и тягами. Чаще всего для переключения режимов используются тросы.

Говоря об устройстве и принципе работы механической коробки передач, отметим, что конструктивно КПП включает в себя:

  • трос, с помощью которого выбираются скорости, с рычагом управления;
  • трос, включающий передачи, с рукоятью выбора;
  • шток включения ступеней с вилками;
  • рычаги включения скоростей;
  • блокирующий замок.

В процессе выбора той или иной скорости рычаг управления перемещается в поперечном направлении, в процессе включения – в продольном.

Принцип работы двухвальной трансмиссии аналогичен работе трехвальной. Разница заключается в специфике функционирования механизма, переключающего передачи.

При выборе передачи рукоять управления перемещается в продольном и поперечном направлениях. В процессе поперечного перемещения основное усилие приходится на трос, приводящий в действие рычаг выбора скорости. Сам рычаг, проворачивая шток вокруг своей оси, помогает включить тот или иной режим.

Чтобы понять принцип работы механической коробки, можно посмотреть видео

Неисправности гидротрансформатора, их причины

Гидротрансформатор считается неразъемным узлом, но в мастерских сварочный шов срезают, после ремонта «бублик» сваривают. ГДТ устроен так, что все поломки условно можно разделить на 2 группы:

  1. Неисправности трансформатора (износ валов и соединений между ними, засорение или износ клапанов, подающих масло).
  2. Неисправности блочной плиты (сбои в работе масляного насоса, выход из строя датчиков, отвечающих за подачу масла, засорение каналов и фильтров системы подачи масла).

Признаков неисправности много:

  1. Автомобиль немного пробуксовывает в начале движения.
  2. Во время движение слышится жужжание, стуки.
  3. При смене передачи ощущаются толчки, мотор глохнет.
  4. Замедленный разгон, сопровождающийся шуршанием.
  5. Перегрев бублика.
  6. Появление запаха горения пластмассы.
  7. Вибрация трансформатора.
  8. Недостаточный уровень трансмиссионной жидкости.

Причины проявления симптомов:

  1. Механический шум во время холостого хода появляется при износе подшипников.
  2. При появлении вибраций необходимо проверить качество трансмиссионной жидкости и степень загрязненности фильтра (вибрация исчезает после очистки фильтра и замены жидкости).
  3. Характеристики разгона меняются из-за износа муфты, на которой закреплен статор (деталь нужно заменить).
  4. Скрежет, стук во время движения появляется при разрушении лопастей колес (бублик чаще всего меняется из-за нецелесообразности ремонта).
  5. Расплавленной пластмассой пахнет при засорении системы охлаждения коробки или уменьшении объема трансмиссионной жидкости.
  6. Автомобиль глохнет при смене передачи, если вышла из строя электроника, блокирующая трансформатор, требуется профессиональная диагностика.
  7. Авто самопроизвольно останавливается при выходе из строя электроники, срезании шлиц, засорении клапана блокировки, бублик необходимо поменять.
  8. Уровень трансмиссионной жидкости снижается, если нарушена герметичность корпуса, агрегат чаще всего меняется.

В автомастерскую следует обращаться при проявлении любого из симптомов. После диагностики будет проведен ремонт, если восстановление невозможно, ГДТ заменят. В противном случае не исключена вероятность выхода из строя коробки. Самостоятельно провести ремонт гидротрансформатора сложно из-за герметичного корпуса. Чтобы заменить детали, его необходимо разрезать, потом запаять, что в бытовых условиях сделать практически невозможно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
