Что значит CVT коробка: принцип работы и конструктивные особенности

Плюсы и минусы вариатора

Сравнивать CVT мы будем с автоматической коробкой, поскольку робот, как было сказано выше, является механикой, а другие типы трансмиссии не так популярны.

Основные плюсы CVT:

  • Отсутствие толчков и рывков во время движения.
  • Двигатель работает с плавным изменением мощности в зависимости от ситуации.
  • Фактически бесконечное число передач, что позволяет оптимально расходовать топливо.
  • Низкий уровень шума при работе.
  • Высокая управляемость и отклик.
  • Грамотная оптимизация всех ходовых систем машины.

Теперь о недостатках. Самым главным из них является высокая стоимость ремонта, поскольку конструкция устройства состоит из множества дорогих элементов. Нельзя не сказать и о том, что в нашей стране очень мало сервисных центров, берущихся за такую работу.

Кроме того, в вариатор следует периодически заливать около десяти литров специального масла, необходимого для правильной работы трансмиссии. Такая жидкость стоит достаточно дорого и продается либо в представительствах компании, либо в специализированных салонах. Сами понимаете, что такие салоны есть далеко не в каждом городе. В некоторых случаях для сокращения затрат на ремонт и обслуживание, лучшим выбором будет приобрести контрактный вариатор.

Минусы

Вариаторы не выдерживают высокой мощности современных автомобилей, потому что их цепь и, тем более, ремень, не могут передать высокий крутящий момент. Поэтому бесступенчатые КП устанавливают на автомобили с крутящим моментом до 350-400 Нм. Как правило, это машины малого и среднего класса.

Другой недостаток работы вариатора связан с психологией водителя. Многим не нравится, что вариатор всегда поддерживает один диапазон оборотов. Так, при разгоне вариатор ведет себя непривычно – вместо «раскручивания» двигателя он сразу выходит на максимальные обороты и работает на них с монотонным гулом. В результате водитель не ощущает, собственно, разгон. И ему кажется, что коробка «тормозит».Для решения этой проблемы многие компании стали применять вариаторы с режимом ручного переключения виртуальных «передач».

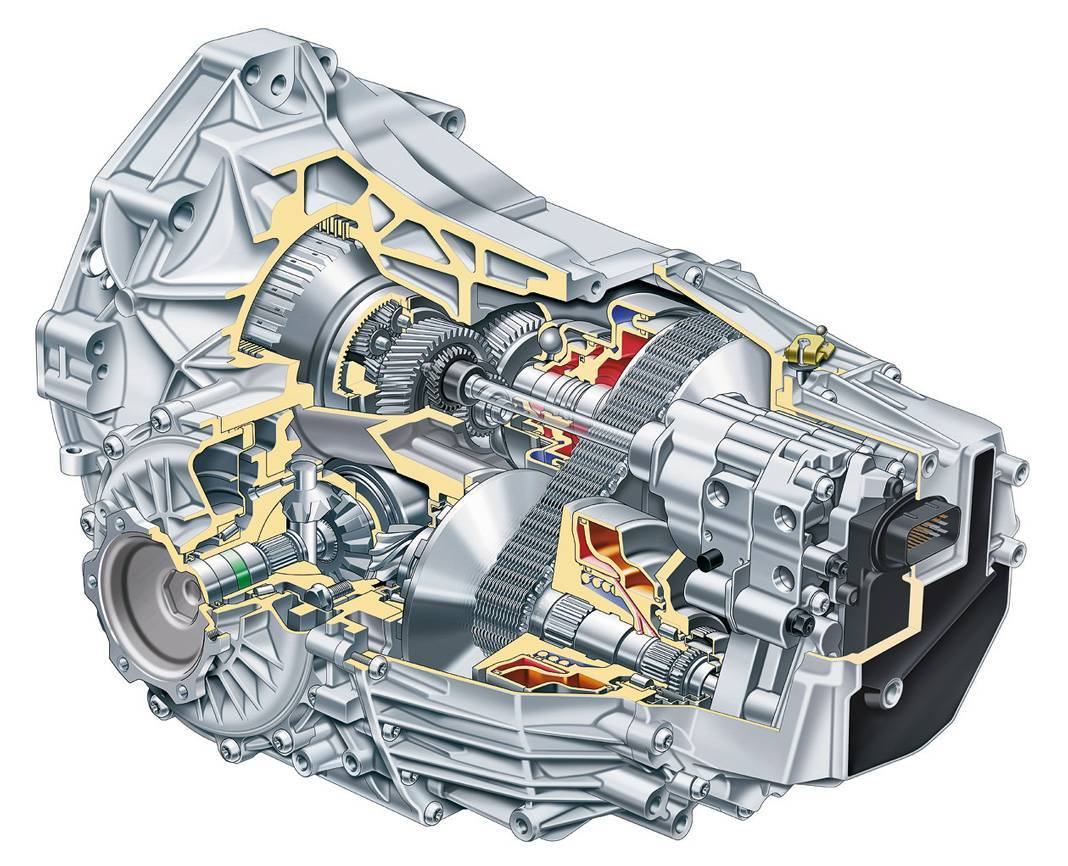

Так, автомобили Audi стали оснащать новым типом вариатора – коробкой Multitronic.

 В обычном режиме классический вариатор, при выборе режима «спорт» она имитирует работу классической АКПП, то есть, поддерживает выбранную водителем (с помощью подрулевых лопаток) виртуальную «передачу». Такой режим переключения осуществляется с помощью электронных блоков управления и напоминает принцип работы классического «автомата» или робота DSG с двумя сцеплениями.

Но, пожалуй, самый весомый недостаток вариатора – дороговизна его обслуживания и недолговечность трансмиссии.

Сама конструкция вариатора, при всех его плюсах по КПД и плавности хода, не рассчитана на большие пробеги и высокие нагрузки. CVT не любит пробки, бездорожье и высокие скорости и редко когда доживает до 200 тыс. км.

Мало кто знает, что вариатор надо регулярно обслуживать. Причем простой заменой масла (а оно для вариатора намного дороже, чем для других КПП) дело не обойдется.

Еще необходимо менять фильтры и промывать радиатор в нем, желательно – с его разборкой и промывкой каждые 50-60 тыс. км. Не сделаете этого спустя 100 тысяч – риск поломки вариатора весьма велик. А иногда и гораздо раньше.

Выходят из строя в вариаторах, как правило, две вещи. Ремень, который обеспечивает связку ведущего и ведомого валов, и его достаточно сложная электроника. Причем электроника может давать сбои значительно раньше.

Если ремень рвется и разлетается в клочья (средний срок его жизни – порядка 100 -150 тыс. км) и выводит из строя всю коробку, простой заменой ремня уже не обойтись. Скорее всего, придется ремонтироваться у официалов, а послегарантийный ремонт там обойдется очень недешево.

Плюсы и минусы коробок CVT

Как и всякое техническое устройство, вариаторы имеют свои преимущества и недостатки. Но справедливости ради необходимо учесть, что в настоящее время автопроизводители постоянно совершенствуют эту трансмиссию, поэтому со временем картина наверняка изменится, и недостатков у вариаторов будет меньше. Однако на сегодняшний день коробка передач CVT имеет следующие плюсы и минусы:

ПреимуществаНедостатки
Вариатор обеспечивает плавность набора скорости без рывков, характерных для МКПП или АКПП.Вариатор сегодня устанавливают на машины с мощностью двигателя до 220 л.с. Это связано с тем, что очень мощные моторы оказывают чрезмерное воздействие на приводной ремень (цепь) вариатора.
Более высокий коэффициент полезного действия. Благодаря этому экономится топливо, а мощность двигателя быстрее передается на исполняющие механизмы.Вариатор очень чувствителен к качеству трансмиссионного масла. Как правило, необходимо покупать только оригинальные качественные масла, которые гораздо дороже их бюджетных аналогов. Кроме этого, менять масло надо чаще, чем в традиционной трансмиссии (примерно через каждые 30 тысяч километров пробега).
Значительная экономия топлива. Она становится результатом высокого КПД и плавного набора оборотов двигателя и скорости (в традиционной трансмиссии значительный перерасход происходит во время переключения передач).Сложность устройства вариатора (наличие “умной” электроники и большого количества датчиков) приводит к тому, что при малейшей поломке одного из многочисленных узлов вариатор будет автоматически переведен в аварийный режим или выведен из строя (принудительно или аварийно).
Высокая экологичность, которая является результатом меньшего расхода топлива. А это означает, что машины, оборудованные вариатором, удовлетворяют современным высоким европейским требованиям экологичности.Сложность ремонта. Зачастую даже незначительные проблемы с эксплуатацией или ремонтом вариатора способны привести к ситуации, когда трудно найти мастерскую и специалистов по ремонту этого агрегата (особенно это актуально для небольших городов и поселков). А стоимость ремонта вариатора куда выше, чем традиционных МКПП или АКПП.
Электроника, которая управляет вариатором, всегда выбирает оптимальный режим работы. То есть, трансмиссия всегда работает в наиболее щадящем режиме. Соответственно, это положительно сказывается на износе и сроке эксплуатации агрегата.На машине с вариатором нельзя буксировать прицеп или другое транспортное средство.

На машине с коробкой CVT нельзя буксировать прицеп или другое транспортное средство. Также нельзя буксировать и саму машину, если у нее выключен двигатель. Исключение составляет случай, если вывесить на эвакуатор приводную ось.

Отличие вариатора от других коробок передач

Механическая коробка (МКПП) имеет пять скоростей, автоматическая (АКПП) – восемь, а вариатор обладает неограниченным количеством передач. Но это не главная разница. Для уяснения ситуации, немного опишем принцип действия двигателя, чтобы понять, в чем удобство использования вариатора.

Устройство механической коробки передач

Итак, в привычных ступенчатых коробках передач есть существенный недостаток – они имеют фиксированные передаточные числа, которых на дороге порой недостаточно. Даже при езде по абсолютно ровной поверхности двигатель должен, разгоняясь преодолевать внешнюю нагрузку – силу инерции, а затем, достигая идеального соотношения количества оборотов и передаточного числа, он набирает скорость. А после этого передача становится низкой. Для ее повышения необходимо использовать большее количество ступеней, а в коробках передач их заложено определенное количество. Да еще при переходе на каждую из них происходит рывок. Поэтому возникло решение убрать ступени трансмиссии. В результате получили вариатор. Он представляет собой идеальный вариант, в котором смена скоростей происходит плавно без скачков.

Этот аппарат постепенно изменяет крутящий момент на ведомом и ведущем диске. Он начинает свое движение плавно, в отличие от других коробок передач. Авто, оснащенное им, ведет себя так, как будто на нем стоит мощный электродвигатель. Скорость машины увеличивается плавно, без постороннего шума. Из-за того, что вариатору не требуется переключения передач, авто с ним набирает скорость быстрее, чем с другими КПП.

Клиноцепной вариатор

К тому же автомобиль с вариатором намного проще в управлении. С ним под силу справиться даже начинающему автолюбителю, так как такой вид трансмиссии не реагирует на манеру вождения водителя и не способен заглохнуть. Даже при стремительном разгоне двигатель работает очень тихо, по сравнению с другими коробками. Если полностью притопить педаль газа, то произойдет молниеносное ускорение автомобиля без характерного «рычания».

Как ездить на вариаторе

Некоторым не нравиться, что мотор никак себя не проявляет при смене скорости, но это непривычно тем, кто привык ездить на автоматике или спортивных машинах, где «рёв» добавляет адреналина водителю.

Ведущие автомобильные производители наладили выпуск моделей вариаторов, создаваемых на своем предприятии, а чтобы выделить их из основной массы каждая фирма дала определенное название изобретению. Бесступенчатая КПП «Lineartronic» была разработана Subaru, «Multimatic» производит Honda, Autotronic — Mercedes-Benz, Multitronic — Audi, а «Multidrive» — Toyota. Некоторые фирмы выпустили по два варианта вариатора:

  • «X-Tronic» и «Hyper» от Nissan;
  • «Ecotronic» и «Durashift CVT» — творения от Ford

Чтобы автолюбителям сразу было понятно, что на машине стоит вариатор ему присвоили обозначение CVT. В ней зашифровано три слова – постоянно изменяющаяся трансмиссия (Continuously Variable Transmission).

Отличия от автомата

Мы привыкли, что механика может включать шесть передач, а обычный гидротрансформаторный автомат на сегодняшний день от шести до восьми. В этом заключается главный недостаток ступенчатых коробок – число передач ограничено. Все дело в том, что двигателю постоянно приходится преодолевать нагрузку – силу инерции. Даже во время движения по абсолютно ровной дороге агрегат подвержен внешнему сопротивлению, и только достигая оптимального соотношения количества оборотов и передаточного числа, он развивает скорость. С переходом на повышенную передачу водитель ощущает кратковременную потерю мощности и рывок автомобиля.

Отличие вариатора от классической АКПП – видео

В вариаторе бесчисленное количество передач. Передаточные числа изменяются плавно, благодаря чему водитель машины с CVT не ощущает рывков в момент перехода на повышенную скорость. В некотором смысле автомобиль с вариаторной коробкой напоминает электромобиль: он плавно начинает движение, постепенно набирает скорость, а сама трансмиссия работает практически бесшумно. За счет того, что в вариаторе нет ступеней, передача усилия от двигателя к колесам происходит более точно. В момент перехода на высокую скорость нет разрыва потока мощности. Управлять таким автомобилем сплошное удовольствие. Особенно популярны машины с CVT среди начинающих водителей. Бесступенчатая трансмиссия не реагирует на манеру вождения, поэтому ситуации, когда глохнет мотор в начале движения, полностью исключены. Когда водитель жмет педаль «в полик», авто с вариатором молниеносно ускоряется, что также многим нравится.

Достоинства и недостатки вариатора

Любое изобретение имеет какие-то недоработки, не стал исключением и CVT. Его слабые стороны пытаются устранить, а пока они существуют, стоит о них знать:

  1. Такие коробки передач не устанавливают на мощные авто, хотя уже есть несколько экземпляров именно с ними.
  2. Ремонт CVT требует больших материальных затрат, и к тому же его осуществляют не на всех СТО. Очень сложно найти специалиста, который бы хорошо разбирался в устройстве данного типа.
  3. Работа вариатора зависит от показаний множества датчиков, и если вдруг выйдет из строя хотя бы один из них, то это может привести к неправильной работе всей системы трансмиссии.
  4. Такой аппарат требует заполнения внутренней его части специальной жидкостью, которая отличается высокой стоимостью в сравнении с аналогами, предназначенными для АКПП. А также ее уровень необходимо постоянно контролировать.
  5. Трансмиссия испытывает большие нагрузки.
  6. С данной коробкой передач существуют определенные ограничения по буксировке автомобилей, а также при использовании прицепов.

Неисправности вариатора

Но машина с вариатором имеет множество существенных преимуществ:

  1. Удобство поездки на автомобиле с бесступенчатой КПП.
  2. Плавность движения машины – стремительный разгон и торможение не вызывает рывков, как при использовании других коробок передач.
  3. Стабильность показателей при достаточно продолжительном движении.
  4. За счет оптимальной нагрузки на двигатель и продуманности работы автомата происходит существенная экономия топлива.
  5. Уровень вредных веществ, создаваемых отработанными газами ниже, чем в автомобилях с АКПП И МКПП.
  6. Безопасность езды на обледенелых дорогах, так как вариатор исключает пробуксовку колес.
  7. Электронное управление работой двигателя увеличивает срок его износа, предотвращает от частых ремонтов.
  8. Авто с вариатором ездит намного тише, чем с обычными коробками.

Что представляет собой вариатор?

Что такое вариатор в машине знает не каждый. Более того, многие даже не догадываются, что ездят на бесступенчатой коробке передач.

В целом, устройство вариатора – это два шкива, которые соединяются между собой прочным ремнем. Тот шкив, что является ведущим, соединяется с коленным валом двигателя, а ведомый по приводам пускает энергию в колеса. Электроника играет важную роль в надежности вариатора, так как практически полностью руководит всеми процессами.

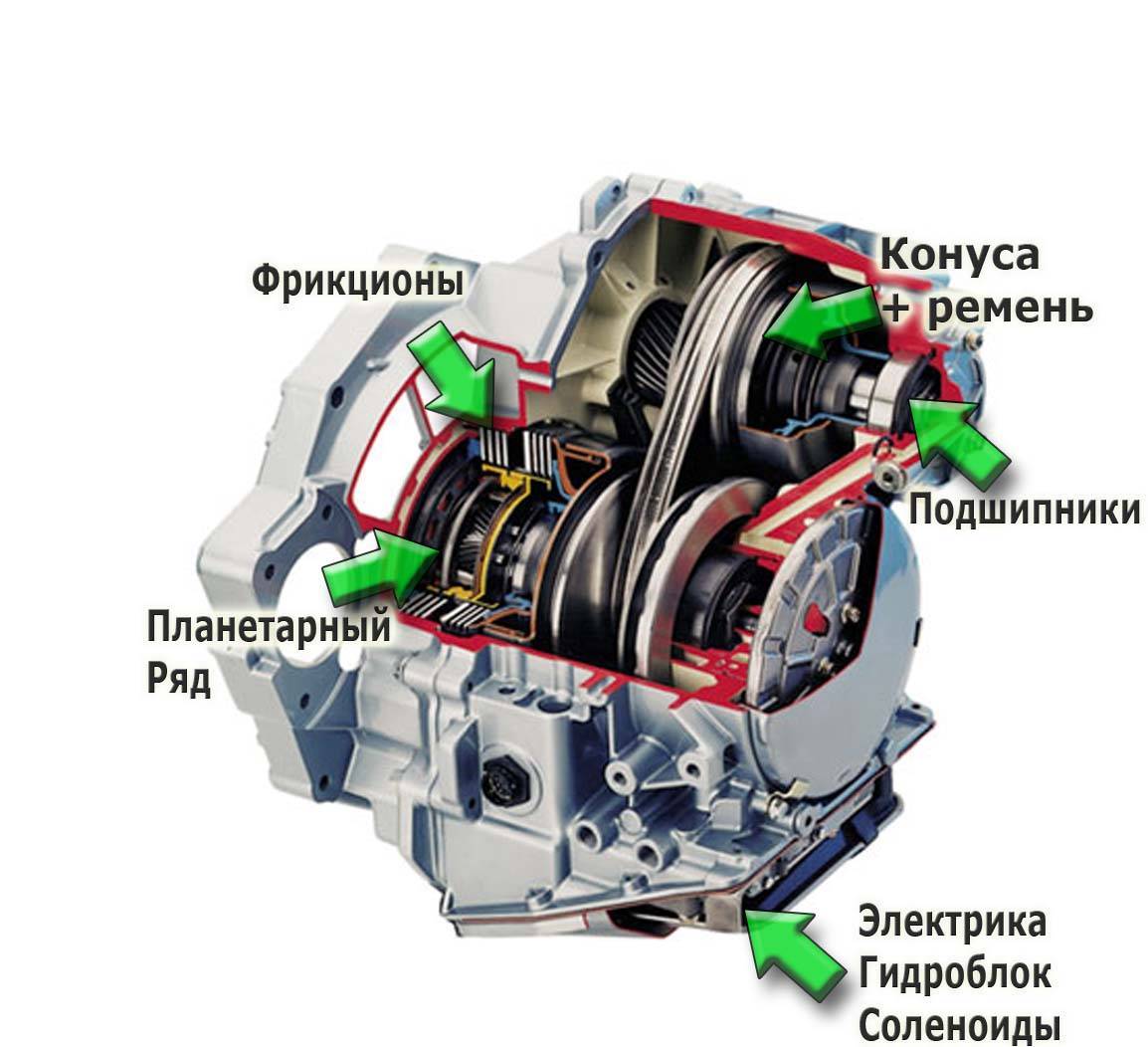

Схема устройства

Считается, что такая КПП, является одной из самых простых по своей конструкции. Но, даже при такой простой схеме, во время движения человек чувствует абсолютную плавность. Электроника выбирает самые лучшие параметры практически для каждой скорости, ведь для нее отсутствует такое значение как передача. Каждая особенность в принципе работы вариатора является практически уникальной и противоположной обычной системе.

Разница между вариатором и классической АКПП

Автовладельцы-новички часто не могут выбрать, что лучше —вариатор или автомат(обычная АКПП). В обоих случаях речь идет об автоматическом переключении скоростей, но принцип действия отличается. В отличие от CVT, который обеспечивает плавное изменение передач, в стандартной коробке-автомат процесс происходит ступенчато.

Конструктивно АКПП состоит из управляющего механизма (гидравлика, электроника), гидротрансформатора для сцепления и планетарной «коробки». Устройство работает следующим образом:

  • Мотор через специальные валы передает момент вращения на гидравлический трансформатор.
  • Происходит передача усилия на планетарное устройство.
  • Последнее получает сигналы от управляющего блока и включает нужную скорость.

Иными словами, в классической АКПП функцию сцепного устройства берет на себя гидравлический трансформатор. В отличие от рассмотренной выше коробки, ремень вариатора обеспечивает плавное изменение момента без малейших дерганий в момент переключения.

Преимущества вариатора

Бесступенчатая коробка переключения передач в транспортном средстве – это огромный прорыв в современной автомобильной промышленности. В сравнении с механической и автоматической коробками передач, клиноременной вариатор отличается большим количеством положительных характеристик:

  1. Плавное возрастание скорости, отсутствие резких рывков и провалов.
  2. Машина разгоняется намного быстрее, т.к. водитель не переключает скорости (динамичный разгон).
  3. С такой коробкой передач двигатель не глохнет на холостом ходу (на светофорах, пешеходных переходах и пр.).
  4. Благодаря большому числу передач в коробке-вариаторе, двигатель внутреннего сгорания постоянно работает в щадящем режиме.
  5. Автомобиль, оборудованный коробкой-вариатором, потребляет меньше топлива.
  6. Управление автомобилем осуществляется при помощи двух педалей.
  7. При разгоне машины отсутствуют шумовые эффекты.
  8. Плавность хода.
  9. Минимальное количество выхлопных газов, загрязняющих атмосферу.

Как правильно эксплуатировать этот вариатор

Зимой сразу после запуска мотора нельзя подвергать трансмиссию чрезмерным нагрузкам. Коробка передач обязательно должна как следует прогреться. Для этого ей понадобится не менее 15 минут.

Обязательно нужно иметь в виду, что двигатель прогревается раньше, чем вариатор. Поэтому некоторое время после запуска двигателя зимой крайне не рекомендуется включать повышенные обороты. А непосредственно перед тем, как тронуться, нужно поочередно повключать все режимы, задерживаясь на каждом из положений до 15 секунд.

Время от времени необходимо проверять, в каком состоянии находится трансмиссионное масло, а также нужно следить за его уровнем. Если объем масла сильно уменьшился или оно совсем отсутствует, необходимо срочно принять меры по установлению причины этого неприятного явления. При полном отсутствии масла автомобиль ни в коем случае нельзя эксплуатировать, так как это может стать причиной поломки двигателя. Трансмиссионную жидкость придется полностью заменить, если она начала пахнуть гарью.

Для извлечения автомобиля из сугроба не рекомендуется его раскачивать, переводя селектор из положения D в режим R и наоборот — таким образом можно просто «убить» шестеренки, шлицевые соединения также могут существенно пострадать. А если уж ваша машина застряла в сугробе или в грязи, то вытаскивать ее можно при помощи другого автомобиля, предварительно установив коробку передач в нейтральное положение.

А вот самому буксировать транспортные средства крайне не рекомендуется. Также лучше обойтись без использования прицепов. Последнее утверждение не касается модификаций X Tronic JF016 и JF017.

Всевозможные датчики, а также контроллеры всегда должны находиться в удовлетворительном состоянии. Конструкция вариатора отличается наличием большого количества электроники. Это, конечно, очень хорошо, но здесь есть и отрицательная сторона — при поломке одного из датчиков может перестать работать вся система или же она перейдет в аварийный режим работы.

Вариатор — довольно сложный механизм, разобраться с действием которого может далеко не каждый, поэтому его ремонт лучше доверить профессионалам.

История появления вариатора

Первопроходцем в вопросе изобретения «постоянно меняющейся трансмиссии» считается Леонардо да Винчи. Именно он придумал устройство еще в конце XV века. При этом официальный патент получен только через несколько столетий, что существенно затормозило развитие направления.

В середине XX века CVT (Continuously Variable Transmission) стали использоваться в мотоциклах, в еще спустя полвека они стали востребованы в авиации. Первую машину с вариатором выпустил производитель Daf в 1958-м. Используемые в то время механизмы имели низкий уровень надежности. Так, резиновые ремни быстро выходили из строя, а трансмиссия часто нуждалась в ремонте.

В течение длительного времени вариатор был существенно доработан. В частности, стали использоваться более качественные материалы, изменился диаметр, улучшилась гидравлическая составляющая, оптимизирован вопрос электронной части и т. д.

Достоинства и недостатки

При рассмотрении особенностей вариаторной КПП необходимо понимать ее слабые и сильные места.
К преимуществам CVT можно отнести:

  • Плавное изменение скоростного режима. В отличие от гидротрансформаторной коробки-автомат вариатор обеспечивает увеличение и уменьшение скорости без малейших толчков / рывков.
  • Повышенный срок службы мотора. При правильной эксплуатации, своевременной замене масла в вариаторе и выполнении других регламентных работ устройство обеспечивает плавную передачу момента на двигатель и тем самым продлевает его ресурс.
  • Более экономный расход горючего, благодаря высокому КПД механизма. В среднем коэффициент полезного действия больше на 7-10%, если сравнивать с классической коробкой-автомат.
  • Экологическая чистота механизма. В процессе работы вариаторная система выбрасывает в атмосферу меньше опасных компонентов (если сравнивать с другими «коробками»).
  • Быстрый разгон. Отсутствие рывков способствует экономии времени в момент набора скорости, что обеспечивает лучшую динамику для автомобиля.
  • Легкость управления. Достаточно выбрать нужный режим на ручке, чтобы начать движение.

Несмотря на преимущества, CVT имеет и ряд минусов:

  • Трудности обслуживания. Ремонт и замена вариатора — очень дорогостоящая операция, за которую берутся единицы мастеров. Иногда приходится обзвонить не одно СТО, чтобы найти подходящий вариант.
  • Высокая стоимость масла. Для заливки в CVT применяются специальные смазывающие составы, имеющие более высокую цену.
  • Раз в 100-150 тыс. километров требуется замена ремня, что является дорогим удовольствием.
  • Зависимость от электроники. Вариаторная КПП в процессе работы получает сигналы от многих датчиков. Если какой-то из них сбоит, система будет работать неправильно, а это ведет к необходимости ремонта вариатора и дополнительным расходам.
  • Сравнительно небольшой ресурс. Вариаторная коробка не любит большие нагрузки, поэтому выходит из строя быстрей МКПП. В частности, для нее может оказаться критичной буксировка в снегу или грязи.
  • Повышенный риск поломки из-за неправильной эксплуатации.

Производители постоянно работают над совершенствованием вариатора и устраняют недостатки. Многие слабые места, связанные с низкой надежностью, остались в прошлом. Но ресурс устройства во многом зависит от самого автовладельца и следования ряду правил.

История

Первые наброски бесступенчатой вариаторной трансмиссии (СVT – Continuous Variable Transmission – Постоянно Изменяемая Трансмиссия) можно найти в работах Леонардо да Винчи, датированных примерно 1490 годом. Неизвестно, нашёл ли применение тогда этот принцип, но в Европе к теме вернулись уже в 19 веке – в 1886 году выдан европейский патент на тороидальный вариатор.

В 1910 году мотоцикл Zenith с патентованной вариаторной трансмиссией Gradua-Gear настолько успешно участвовал в гонках Hill Climb, что трансмиссии подобного типа были запрещены в этих гонках для сохранения конкурентоспособности традиционных КПП.

В 1912-ом на мотогонках Tourist Trophy та же судьба постигла британцев Rudge-Whitworth с их системой Rudge Multigear. Официальная формулировка также содержала отсылку к необходимости поддержания интриги в гонке.

Запреты вариаторов в спорте продолжались до конца века – так, в 1994 году вариаторы были запрещены в Формуле-1 ввиду опасений, что одна из команд может в будущем получить огромное преимущество, разработав достаточно эффективную трансмиссию на вариаторном принципе.

История вариатора на легковом автотранспорте начинается с 1928 года. Именно тогда третий по величине британский автопроизводитель Clyno Engineering Company устанавливает на автомобиль вариаторную трансмиссию собственной разработки – впрочем, не очень надёжную и эффективную ввиду отсутствия на тот момент необходимых технологий и материалов.

В 1958 году голландский производитель DAF, ныне известный нам по грузовым автомобилям, презентовал легковую машину DAF 600 с вариатором собственной конструкции Variomatic, которая после приобретения патентов компанией Volvo стала называться VDT (Van Doorne Transmissie– в честь владельца компании DAF Губерта Ван Дорна, самостоятельно разработавшего систему). Машина была интересна ещё и тем, что обеспечивала возможность торможения двигателем – для перевода трансмиссии в этот режим достаточно было переключить тумблер на приборной панели. Именно DAF является первым массовым автомобилем с вариаторной трансмиссией.

В конце 80х годов доработанный японскими инженерами вариатор продолжил наступление в нише компактных автомобилей. Знаковым автомобилем стала нацеленная в том числе на американский рынок Subaru Justy с электронным управлением вариатором. Несмотря на ограниченную популярность модели, вариаторы на автомобилях марки продолжали использоваться и в дальнейшем.

Nissan, также начавший эксперименты с бесступенчатыми трансмиссиями на малолитражке March в 1990х, в итоге стал устанавливать на полноразмерные автомобили – примером тому была Nissan Altima с 3,5 литрами под капотом. До того одним из недостатков вариатора считалась именно неспособность работать с большими крутящими моментами.

В результате непрерывного совершенствования вариаторов сегодня мы можем наблюдать надежно работающие вариаторы как на мощных Nissan и Audi, так и на конструкциях, далеких от автомобильного мира: например, трансмиссия вариаторного типа ставится на японский основной боевой танк Type 10 весом в 48 тонн и мощностью силовой установки 1200 л.с.
