Как проверить датчик холостого хода: диагностика ДХХ своими руками

Основные поломки и неисправности РХХ

Причины проблем с датчиком холостых оборотов:

  1. Обрыв электроцепи питания. Данная неисправность может быть связана с проводкой в авто, окислением или повреждением контактных элементов на колодке. Если соединение некачественное, то такая проблема будет проявляться периодически. Могут возникнуть сложности при диагностике устройства.
  2. Загрязнение штока, которое приводит к его некорректному ходу. Данная проблема является самой распространенной и проявляется в результате скопления грязевых отложений в каналах дроссельного узла. Если заслонка долго не чистится, то причину следует искать на штоке датчика.
  3. Выход из строя электрического моторчика. Отремонтировать такой прибор вряд ли получится, двигатель подлежит замене в сборе с регулятором.
  4. Разрушение уплотнительного элемента в результате износа. Проблема может появиться сразу после замены датчика, если вместо нового установлено старое кольцо.
  5. Износ штока. Если регулятор исправен, то перемещение шторки должно осуществляться без закусываний, не допускаются проскальзывания в червячных передачах. Чтобы определить состояние элементов конструкции, придется разобрать устройство.

О причинах, а также признаках неполадок в работе клапана холостого хода рассказал канал «Sdelaj Sam! Pljus interesnoe!».

Каталитические нейтрализаторы

С повышением экологических норм на дизельные автомобили стали устанавливать так называемые сажевые фильтры, а на бензиновые – катализаторы. Они рассчитаны на определенный срок эксплуатации (порядка 150 тысяч километров). Со временем сердечник забивается. Устройство не может произвести нормальный выпуск и очистку выхлопных газов.

Выход из данной ситуации – замена катализатора на пламегаситель и перепрошивка электронного блока. Но при этом нормы выхлопа вашего автомобиля упадут до значений «Евро-1». В странах Европейского Союза эксплуатация таких автомобилей запрещена. Но если вы ездите преимущественно по СНГ, это наиболее оптимальный вариант решения проблемы. Ведь стоимость нового катализатора и сажевого фильтра стартует от 40 тысяч рублей.

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

  • Автомобиль часто глохнет при работе на холостых оборотах;
  • Возникает такое явление как плавающие обороты;
  • Отсутствуют при запуске холодного двигателя повышенные обороты;
  • Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки

Что означает

Низкие обороты холостого хода

Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

  1. Обзаведитесь тестером, если ранее у вас его не было.
  2. Отключите ДХХ от колодки с проводами.
  3. Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
  4. С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
  5. На включенном зажигании тестер должен показывать минимум 12 Вт.
  6. Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
  7. Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
  8. Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
  9. По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
  10. Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

  • Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
  • Если есть возможность, попробуйте отремонтировать РХХ;
  • При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками. Предлагаем соответствующую видео инструкцию

Теперь действуем следующим образом.

  1. Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
  2. Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
  3. Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
  4. Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
  5. Палец позволит вам ощутить небольшой толчок при включении зажигания.
  6. Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Стоимость РХХ составляет в районе 300-400 рублей, в зависимости от региона и конкретного магазина. Будьте внимательны, поскольку сейчас на рынке присутствует внушительное количество подделок.

Принцип действия

В карбюраторных моторах проблему обогащения смеси при запуске ДВС решала пусковая ручка и регулировочные шайбы. С возникновением электронного зажигания этим занимается регулятор холостого хода в комплексе с остальными датчиками и ЭБУ. Его принцип работы выглядит следующим образом:

  • калибровка РХХ производится контроллером ЭБУ автоматически после обнаружения этого датчика в системе;
  • фактически РХХ является шаговым электродвигателем с конусной иглой в специальном отверстии обводного канала дроссельной заслонки;
  • РХХ контакт никаких сигналов в «мозг» машины не передает, но получает их от контроллера, поэтому является не датчиком, а исполнительным устройством – электроклапаном;
  • в свою очередь, бортовой компьютер «видит», что в топливной смеси недостаточно воздуха по сигналам ДМРВ, сравниваемым с сигналами ДПДЗ;
  • на регулятор ХХ подается напряжение, игла выходит из канала, недостающее количество воздуха поступает в смесь для смешивания.

Кроме того, ЭБУ получает сигналы о температуре охлаждающей жидкости и масла в системе. При запуске в холодное время года необходимо прогреть двигатель до рабочей температуры, чтобы снизить износ деталей трения, поэтому канал РХХ приоткрывается для обогащения смеси инжектору, даже без нажатия педали газа водителем.

В момент старта алгоритм работы следующий:

  • ключ поворачивается, включается зажигание;
  • шток выдвигается до упора, игла перекрывает байпасный канал;
  • в момент упирания штока в калибровочное отверстие компьютер отсчитывает шаги назад;
  • на обмотки подается напряжение, клапан возвращается в открытое положение.

Количество обратных шагов запрограммировано в прошивке прибора. Например, у модификаций Basch на прогретом ДВС оно составляет 50 шагов, Январь – 120 шагов, соответственно. В общей сложности ход штока разбит на 250 шагов, чем дальше он вытянулся из обмоток шагового электродвигателя, тем большее количество шагов отсчитает ЭБУ. При покупке нового РХХ расстояние от фланца посадочного до иглы штока должно быть 23 мм ровно.

Инжектор

Для работы инжекторного двигателя не годится чистый бензин, поэтому на входе коллектора установлена дроссельная заслонка с индивидуальным датчиком ее положения в каждый момент времени. При запуске мотора или во время остановки машины с работающим двигателем происходит следующее:

  1. компьютер получает информацию об оборотах вала двигателя;
  2. анализирует, как работает мотор, то есть уточняет целевое назначение;
  3. затем сравниваются показания датчика положения дроссельной заслонки и воздуха, то есть, контроллер «понимает», что заслонка закрыта, а в цилиндры поступает обедненная смесь;
  4. открывается клапан РХХ, воздух подается в обход заслонки для поддержания оборотов на запрограммированном уровне

Фактически в процессе участвует несколько устройств системы электронного зажигания. Если машина глохнет или присутствуют симптомы прочих неисправностей, диагностика производится вручную, поскольку обратной связи (самодиагностики) данный прибор не имеет.

В дизельном моторе дроссельной заслонки нет, регулятор холостого хода бесполезен, используются другие способы регулировки малых оборотов.

Замена

Для работы вам потребуется:

  • Новый регулятор, подходящий для вашего ВАЗ 2114;
  • Ветошь;
  • Крестовая отвертка;
  • Ключ на 13 миллиметров;
  • Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

  1. Поставьте автомобиль на ровную площадку, включите ручник.
  2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
  3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
  4. Снимите защитный кожух с силового агрегата.
  5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
  6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
  7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
  8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
  9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
  10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
  11. Снимите разъем датчика с клемм.
  12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
  13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
  14. Достаньте из крепежного гнезда регулятор.
  15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
  16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
  17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
  18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
  19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
  20. Подключите разъем на клеммы устройства.
  21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
  22. Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

  1. Попробуйте промыть старый датчик.
  2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
  3. Далее очистителем обильно обрабатывается шток, игла и пружина.
  4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
  5. Повторно промойте устройство, а затем верните его на место.
  6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

 Загрузка …

Неисправности регулятора холостого хода — сигнал Check Engine

Системы управления в автомобилях с инжектором регистрируют отклонения в работе топливного регулятора. Ниже представлены некоторые возможные коды сбоя РХХ с расшифровкой:

  • Р1509 (перегруз управляющей схемы);
  • Р1513 (замыкание на “массу”);
  • Р1514 (обрыв или другие проблемы на 12 В).

Если приходит информация о неполадке, проверьте проводку — возможно проблема кроется именно в ней. Тестовые коды получают через специальный разъем с помощью сканера. Полученные значения можно расшифровать самостоятельно, воспользовавшись специальными таблицами (ищите в сети). Если проверить систему быстро не получается, тщательная чистка поможет отсрочить замену на какое-то время.

Исправность можно определить и самостоятельно, но для этого понадобятся навыки и осциллограф.

Диагностика датчика

Проверить клапан холостого хода можно самостоятельно. Его неисправности можно разделить на две части: механические и электрические. Есть несколько методов проверки.

Визуальный осмотр

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка проводки

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

Проверка сопротивления регулятора

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

Проверка с дроссельным узлом

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

Методика проверки датчика при помощи мультиметра

Самый надежный и распространенный способ проверить работоспособность датчика – воспользоваться мультиметром. Но для этого регулятор предварительно нужно снять. Обычно, он крепится несколькими винтами около датчика дросселя, но на некоторых автомобилях может быть закреплен специальным раствором или лаком.

Демонтировать РХХ с применением силы нельзя, поскольку существует большой риск повредить впускную систему. В подобном случае придется снимать весь дроссельный узел.

Для проверки электромотора необходимо замерять сопротивление обмоток. Контакты мультиметра нужно поочередно подключать на каждую из обмоток A и B, C и D. Если все работает исправно, то полученные данные попадут в диапазон 40–80 Ом.

Как проверить датчик холостого хода?

Работа РХХ не
связана с ЭБУ. Блок управления силовым агрегатом устанавливает необходимый вылет
штока. Делает он это, подавая определенное количество электрического тока на
шаговый моторчик. Но электроника не способна определить расположение штока, из-за
чего фиксации настоящих и необходимых значений не происходит. Поэтому при
появлении проблем не загорается Check Engine. При самостоятельной диагностике
обычно удаётся выявить только незначительные повреждения.

Ниже типичные ошибки с расшифровками:

  • Р0505 — означает, что неисправность кроется в цепи
    управления;
  • Р0506 — произошла блокировка датчика, обороты понижены;
  • Р1509 — цепь устройства перегружена;
  • Р1513 — в цепи управления произошло КЗ;
  • Р1514 — в цепи обрыв (замыкание также возможно).

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

  • Плавающие обороты на холостом ходу;
  • Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
  • Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
  • Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
  • Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

  1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
  2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
  3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

  1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
  2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
  3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
  4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
  5. Включите на несколько минут зажигание, а затем выключите его.
  6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Виды датчиков холостого хода

На сегодняшний день автомобильные производители представляют несколько типов РХХ:

  1. Соленоидный датчик. Работает, основываясь на электромагнитной силе. После того как на катушку попадает напряжение, сердечник прячется. Клапанная заслонка открывает возможность потоку воздуха беспрепятственно поступать внутрь. После отключения соленоида периферийный канал блокируется.

Контроль работы датчика происходит за счет динамики частоты командных сигналов. Определенное количество воздуха имеет свой частотный эквивалент, что позволяет четко регулировать работу РХХ.

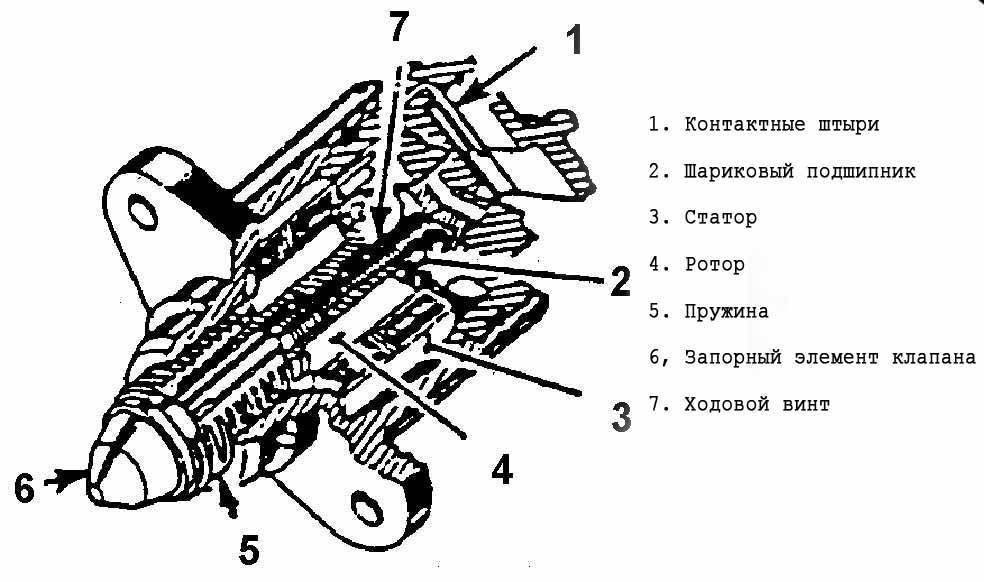

  1. Шаговый. В технической структуре такого датчика предусмотрен кольцевой магнит и обмотки. Из-за шаговой подачи напряжения на каждый элемент, под воздействием магнитного поля, вращается главный ротор. Исполняющий механизм в зависимости от положения ротора контролирует открытие воздушного протока.
  2. Роторный датчик. Контроль происходит за счет поочередных частотных импульсов. Очень схож по структуре с соленоидным РХХ, но главное место в конструкции занимает непосредственно ротор.

Проверяем патрубок всасываемого воздуха

Если на вашем автомобиле воздушный фильтр установлен отдельно в воздушной коробке, осмотрите все от задней части до дроссельной заслонки (заслонок). На воздушном коробе проверьте все подсоединения шлангов и убедитесь, что хомуты в хорошем состоянии.

Убедитесь, что все зажимы, герметизирующие впускной канал, прочно закреплены. 1 – БЛОК ДРОССЕЛЬНОЙ ЗАСЛОНКИ. 2 – ЧЕРВЯЧНЫЙ ЛЕНТОЧНЫЙ ХОМУТ. 3 – КУЛАЧКОВОЕ СОЕДИНЕНИЕ ДРОССЕЛЬНОЙ ЗАСЛОНКИ. 4 – ВПУСКНОЙ ПАТРУБОК.

Оттяните впускной канал, чтобы проверить, нет ли скрытых трещин снизу. 5 – КОРОБ ВОЗДУШНОГО ФИЛЬТРА. 6 – МЕСТО, ПОДВЕРЖЕННОЕ ПОЯВЛЕНИЮ ТРЕЩИН. 7 – ИЗГИБЫ.

Замените воздушный фильтр, если он настолько грязный, что свет от 100-ваттной лампочки не проходит сквозь фильтрующий элемент. Убедитесь, что новый фильтр правильно установлен в воздушном коробе и крышка сидит плотно, а зажимы установлены ровно. Осмотрите трубопровод воздушного потока по направлению к дроссельной заслонке, затягивая все хомуты и зажимы по пути следования. Если на линии есть встроенный счетчик массового расхода воздуха, проверьте, нет ли течи в его соединениях.

Большие, гофрированные резиновые трубопроводы всасываемого воздуха подвержены появлению трещин между изгибами с нижней стороны труб. Их обычно не видно, пока вы не отсоедините один конец трубы и не отогнете, чтобы хорошенько осмотреть снизу. Если управление двигателем измеряет поток воздуха при помощи датчика давления впускного коллектора (датчик MAP), такой тип утечки не повлияет на качество холостого хода. Но отверстие все же нужно заклеить, или дополнительная грязь и пыль проникнут внутрь. Если двигатель использует датчик воздушного потока, такой тип утечки проявит себя шумом, когда двигатель движется вперед на своих креплениях и широко открывает трещину на сгибе.

Затем двигатель получает неизмеренный избыточный глоток воздуха и сам по себе набирает обороты. Контроль скорости холостого хода может постараться поймать резкое возрастание скорости, закрыв обводной канал. Затем, когда двигатель вернется к нормальному состоянию и трещина закроется, скорость холостого хода будет слишком низкой. В ответ регулировка холостых оборотов может снова открыть канал, чтобы поднять обороты. Этот вариант развития событий может перейти в цикл, из-за чего холостой ход становится неровным, чередующимся.

Если не возражаете против небольшого захламления вашего двигательного отсека, есть еще один быстрый способ проверить путь всасываемого воздуха и утечку. Просто распылите чистящее средство для карбюратора на соединения и вокруг впускного коллектора во время работы двигателя.

Распылите очиститель карбюратора вокруг корпуса дроссельной заслонки, чтобы обнаружить утечку воздуха.

Если число оборотов в минуту изменяется во время распыления, это значит, что испарения как-то попадают внутрь. Так что придется вам поиграть в шпиона, чтобы обнаружить утечку. Не распыляйте вблизи распределителя – если у вас имеется таковой, – потому что есть шанс, что растворитель вспыхнет и оставит вас без бровей и волос в носу.

Процесс чистки датчика холостого хода

Для стабилизации работы требуется провести процесс чистки, особенно если при осмотре вы обнаружили засорение иглы или дроссельной заслонки. Для чистки контактов воспользуйтесь ватной полочкой: предварительно окунув её в спирт, оботрите их.

Чистку конусной иглы проводите очистителем карбюраторов или WD – 40. Обильно побрызгав на иглу, дайте ей просохнуть, после этого можно устанавливать деталь обратно.

Чистка дроссельной заслонки займет немного больше времени, но также не будет трудоемкой. Вам понадобится любое чистящее средство: бензин, растворитель, очиститель карбюратора, WD – 40. Так же воспользуйтесь тряпкой и щеткой. Обязательно перед чисткой снимите гофру воздушного фильтра, и не забудьте почистить заслонку с двух сторон.

Чистка регулятора холостого хода

Вполне очевидно, что на любом автомобиле с инжектором датчик холостого хода может выйти из строя (РХХ ВАЗ или регулятор холостого хода на иномарке). Обнаружив рассмотренные выше симптомы неисправности и признаки неполадок датчика-регулятора холостых оборотов во время работы ДВС на холостом ходу, клапан холостого хода ВАЗ или другого автомобиля нуждается в диагностике.

При этом не следует торопиться приобретать новый датчик для замены без проверки старого. Еще раз напомним, двигатель может работать нестабильно по целому ряду причин, тогда как регулятор является только одним из возможных вариантов. Также датчик может быть исправен, но загрязнен.

Для начала нужно почистить датчик холостого хода, так как его загрязнение обычно приводит к серьезным сбоям. При этом место установки такое, что датчик загрязняется достаточно активно, а сам РХХ в силу особенностей конструкции отличается чувствительностью к загрязнениям.

Чистка датчика холостого хода не является сложной процедурой. Основная проблема – снятие самого регулятора. Если вы не уверены, где находится датчик холостого хода на конкретном авто, необходимо заранее изучить мануал. Как показывает практика, РХХ стоит возле датчика положения дроссельной заслонки. В свою очередь, остается только определить местоположение дроссельного узла и ДПДЗ.

На деле, достаточно карбиклинером или любым другим похожим очистителем намочить мягкую ветошь или вату, после чего аккуратно почистить контакты датчика. Далее остальные элементы регулятора также активно протираются ветошью, смоченной в очистителе. При этом чистить можно интенсивно (например, при помощи мягкой щетки), удаляя грязь с иглы, штока, пружины РХХ.

Очистка иглы и обводного канала

Для обеспечения доступа к деталям клапана требуется снятие РХХ по технологии:

  1. отсоединение колодки от разъема;
  2. очистка контактов разъема и штекера ватной палочкой, смоченной WD-40;
  3. откручивание винтов фигурной отверткой;
  4. извлечение регулятора для проверки состояния.

Очистка РХХ

Регулировка производится самим контроллером бортовой сети. Однако для стабильной работы двигателя следует проверить расстояние от посадочного фланца до выступающего конуса иглы. По умолчанию оно должно быть 23 мм.

Контроль и регуляция датчика холостого хода электронным блоком

Работу датчика холостого хода регулирует исключительно ЭБУ бортового компьютера. Как уже отмечалось, сигналы для осуществления этого контроля, ЭБУ получает не от самого датчика ХХ (ибо такая функция в детали не предусмотрена), а от датчика коленвала. Как все происходит?

  • Контролер получает текущие данные с датчика об оборотах коленвала;
  • Анализирует и определяет текущие параметры работы мотора, используя сигналы с кучи других датчиков;
  • Проводится сравнительный анализ с показаниями ДПДЗ и ДМРВ. На основе проведенного сравнения, определяет степень закрытия заслонки а, следовательно, характеристики обедненной топливной смеси;
  • Выполняя задачу обогащения горючего кислородом, ЭБУ подает сигналы на передвижение штока на одно из четырех положений (зависит от величины напряжения электромагнитного импульса) и открытие клапана РХХ, для подачи воздуха обходным путем.

Где находится датчик холостого хода

Месторасположения датчика может незначительно отличаться в зависимости от марки вашего автомобиля. Чтобы долго не расписывать, лучше всего для понимания того где стоит датчик холостого хода, лучше посмотреть на картинку ниже.

Признаки неисправности датчика холостого хода

Обычно плохой или неисправный клапан управления холостым ходом вызывает несколько симптомов, которые предупреждают водителя о потенциальной проблеме:

  1. Нерегулярная скорость холостого хода

Одним из наиболее распространенных симптомов, связанных с проблемным клапаном контроля холостого хода, является нерегулярная скорость холостого хода. Клапан управления подачей воздуха на холостом ходу запрограммирован на регулирование и поддержание постоянной скорости вращения двигателя на холостом ходу. Если клапан выходит из строя или имеет какие-либо проблемы, это может вызвать сброс скорости холостого хода. Это может привести к необычно высокой или низкой скорости холостого хода или, в некоторых случаях, к увеличению скорости холостого хода, которая постоянно поднимается и падает.

  1. Проверьте, загорается ли лампа двигателя

Другим признаком потенциальной проблемы с клапаном контроля холостого хода является загорающаяся контрольная лампа двигателя. Если модуль управления двигателем обнаружит проблему с цепью или сигналом клапана управления подачей воздуха на холостом ходу, он выключит контрольную лампу двигателя, чтобы уведомить водителя о наличии проблемы. Индикатор «Check Engine» также может быть выключен из-за множества проблем, поэтому рекомендуется проверить компьютер автомобиля на наличие кодов неисправностей .

  1. Двигатель глохнет

Другим более серьезным признаком проблемы с клапаном управления холостым ходом является полная остановка двигателя. Если регулирующий клапан холостого хода полностью выходит из строя, он может оставить автомобиль, потому что, не будет источника воздуха для поддержания надлежащего холостого хода. Это может привести к остановке двигателя во время работы, а в некоторых случаях может привести к тому, что двигатель вообще не будет работать на холостом ходу и остановится при запуске.

Если в вашем автомобиле возникли какие-либо из перечисленных выше симптомов, или вы подозреваете, что у вашего клапана управления холостым ходом может быть проблема, лучше обратится к специалистам или проверьте сами, более детально о проверке рхх ниже.

Проверка датчика холостого хода

Совет
Если частота вращения двигателя слишком высокая, слишком низкая или слишком короткая, проблема может заключаться не в системе управления холостым ходом, а в утечке двигателя. Во-первых, проверьте ваш автомобиль на предмет утечек вакуума, чтобы исключить эту возможность.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
