Датчик кислорода на 16 клапанном двигателе ВАЗ-2112: признаки неисправности

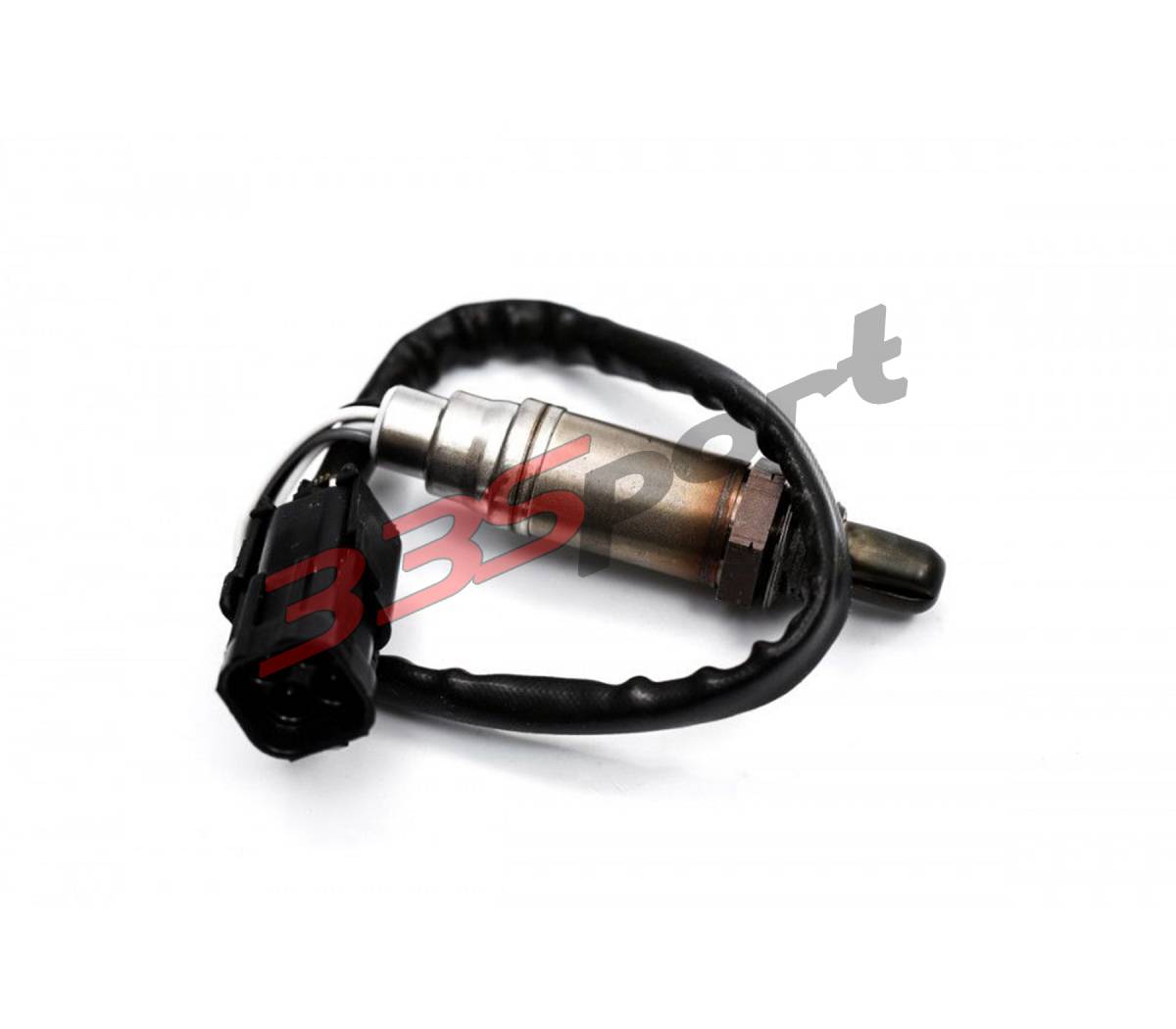

Описание кислородного датчика

Начнем с описания устройства. Предлагаем ознакомиться с его предназначением, устройством, а также принципом работы.

Предназначение и местоположение

Лямбда зонд ВАЗ 2110 во многом влияет на стабильное функционирование мотора, обеспечивая нормальную работу его параметров. Этот контроллер представляет собой электронное устройство, использующееся для определения объема кислорода, имеющегося в выхлопных газах. Это необходимо для того, чтобы уменьшить объем вредных примесей и элементов, которые содержатся в выхлопных газах. Для того, чтобы обеспечить необходимую пропорцию топливовоздушной смеси, что влияет на снижение концентрации примесей, в мотор должен поступать воздух в нужном количестве.

Место установки лямбда зонда

Этого удается достичь не всегда, причем причины могут быть разными. Если контроллер выходит из строя, то содержание монооксида углерода в выхлопных газах будет составлять около 3-7%, в то время как нормативом считается значение 0.3%. Что касается места расположения, то этот датчик на ВАЗ ставится на приемной трубе глушителя., снизу. Показания, которые фиксирует лямбда зонд, передаются на управляющий блок мотора. А уже ЭБУ, ориентируясь на них, производит регулировку состава горючей смеси, таким образом, выставляя необходимое время для фазы впрыска.

Устройство и принцип работы

Датчик кислорода ВАЗ 2110 состоит из следующих элементов:

• стальной корпус;
• изоляторный компонент, который производится из керамики;
• уплотнительное колечко с проводкой и манжетами;
• специальный чехол, в котором имеются отверстия для вентиляции;
• керамический наконечник;
• токопроводящий контакт;
• специальный щиток, в котором также имеются отверстия, через которые выводятся газы;
• спираль накаливания.

В основе устройства лежат два электрода — внутренний и внешний, первый выполняется из циркония, а второй — из платины. Циркониевый электрод контактирует непосредственно с выхлопными газами, а платиновый — с воздухом. Значения, которые получает контроллер, основаны на разнице потенциалов между этими элементами. Чтобы обеспечить оптимальную работу кислородного контроллера, устройство должно быть разогрето до 300-400 градусов (автор видео — канал MotorState).

Температура довольно высокая, она достигается в результате использования специального нагревательного компонента, который встроен в структуру лямбда зонда. Когда мотор запускается, управляющий блок производит регулировку состава горючей смеси, основываясь на показания других контроллеров, а не только лямбда зонда. В частности, речь идет о ДМРВ, датчике открытия дроссельной заслонки, температуры антифриза в системе и т.д. А на показания лямбда зонда блок управления начинает ссылаться только после того, когда устройство прогреется до рабочей температуры.

Виды

На первых инжекторных двигателях «Десяток» использовались штатные кислородные контроллеры от производителя Bosch. В 2004 году, когда эти модели авто стали оснащаться более современными системами впрыска, которые назывались Январь 7.2, Bosch М7.9.7, машины стали оборудоваться модернизированными версиями кислородных регуляторов ВАЗ. Последняя версия отличается от более ранней тем, что она оборудуется керамическим нагревательным элементом, благодаря которому достигается меньший объем потребления электроэнергии.

Но даже это позволило быстрее прогревать контроллер. В настоящее время компания Bosch занимается выпуском семи различных разновидностей кислородных датчиков с разной мощностью — на 12 и 18 Вт. Следует отметить, что между собой эти устройства отличаются, разве что, значениями потребляемой энергии и числом контактов. Во всем остальном они идентичны.

Признаки и причины неисправности лямбда зонда

Согласно статистике датчики кислорода выходят из строя постепенно, поэтому выявить его неисправность можно, если вовремя обратить внимание на следующие «симптомы»:

• Обороты на холостом ходу начали падать или «плавать».
• Автомобиль дергается, а после запуска мотора слышны нехарактерные для двигателя хлопки.
• Снизилась мощность мотора и при нажатии на педаль газа наблюдается замедленная реакция.
• Двигатель сильно перегревается, а расход топлива увеличился.
• Изменился запах в выхлопной трубе (выхлопные газы стали более токсичными).

В результате вышедшего из строя датчика качество топливной смеси, попадающей в камеру сгорания, ухудшается, из-за чего нарушается отлаженная работа двигателя. Причин для этого может быть множество:

• Неправильная работа цепи накала или пониженная чувствительность наконечника датчика.
• Низкокачественное топливо с высоким содержанием железа, свинца, частиц нефтяного распада и прочих вредных включений. Все эти вещества налипают на платиновые электроды, что приводит к неисправности датчика.
• Проблемы с системой подогрева лямбда зонда. Если подогрев перестал функционировать как нужно, то датчик кислорода будет выдавать неточные данные.
• Перегрев корпуса регулятора. Такое происходит, если неправильно установить угол опережения зажигания.
• Изношенные маслосъемные кольца. В этом случае в выхлопную трубу попадает моторная жидкость, которая воздействует на лямбда зонд.
• Если часто производится многократный запуск двигателя.
• Использование герметиков (особенно силиконовых) для установки лямбда зондов.
• Нарушен уровень компрессии в цилиндрах двигателя. В этом случае горючая смесь сгорает неравномерно.
• Забитые бензиновые форсунки двигателя.

Если вы заметили, что не работает лямбда зонд, симптомы не стоит игнорировать, так как в противном случае вы обеспечите себе много проблем с автомобилем. Дело в том, что большинство современных машин, оснащены блоком аварийной блокировки, который может сработать в самый неудачный момент. Однако невозможность дальнейшего передвижения – это еще не самое страшное. Если датчик разгерметизируется, то из строя выйдет система впрыска и вам придется оплатить дорогостоящий ремонт более серьезного узла.

Поэтому рекомендуется периодически проверять состояние лямбда зонда. Сделать это можно самостоятельно.

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.

Что нужно сделать в первую очередь при диагностике?

1. Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
2. Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
3. Можно попытаться очистить сажу, однако это не всегда возможно.
4. Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
5. Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

• Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
• Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
• При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

• Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
• Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
• Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
• Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
• Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).

Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).

Сканер Scan Tool Pro

, благодаря 32-х разрядному чипу, а не 8-ми, как у аналогов, позволит не просто считать и сбросить ошибки, а смотреть за показателями датчиков и корректировать параметры работы двигателя. Также это устройство пригодится при проверке работы коробки передач, трансмиссии или вспомогательных систем ABS, ESP и т.д. на отечественных, азиатских, европейских и даже американских авто.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Основной набор датчиков 16-ти клапанных двигателей ВАЗ-2112

Блок ЭБУ должен контролировать множество параметров сразу

Самой важной информацией будет положение коленвала. Можно отключить все датчики, кроме ДПКВ, и это не приведёт к прекращению работы двигателя

Датчики, подключаемые к ЭБУ

Перечислим все элементы по одному:

• 15 – ДТОЖ. Резистор, вкручиваемый в корпус термостата. Определяется температура тосола;
• 17 – ДПРВ, он же ДФ (датчик фаз). Принцип работы – эффект Холла. Контролируется положение распредвала. О его проверке здесь.;
• 20 – ДПДЗ. Резистор, закреплённый на дроссельном узле 19. Измеряется угол отклонения дроссельной заслонки;
• 21 – ДМРВ. Датчик, соединённый с корпусом фильтра. Контролирует расход воздуха, основные признаки его неисправности рассмотрены здесь;
• 22 – РХХ. Не датчик, а регулятор (электромагнит). Используется в режиме холостого хода. О его проверке и даигностике здесь. О замене РХХ здесь.;
• 24 – лямбда-зонд или датчик кислорода (см. выше);
• 25 – датчик скорости. Закреплён в прорези КПП. Принцип работы – эффект Холла;
• 26 – ДПКВ. Электромагнитный датчик. Контролируется положение коленвала;
• 27 – ДД (датчик детонации). Пьезоэлемент, закреплённый на внешней стенке блока цилиндров.

Рассмотрим, как все элементы выглядят вживую. Показаны снимки датчиков ВАЗ-2112 (16-клапанный ДВС).

Каждый элемент легко будет найти под капотом

Всё, что сказано выше, справедливо для двух двигателей сразу – для агрегатов 21124 и 21120 (1,6 и 1,5 л).

Где какой датчик находится — подкапотная схема

Посмотрим на ещё одну картинку.

Подкапотное пространство и мотор 21124

Важно понять, где находятся следующие элементы:

1. ДПКВ;
2. Лямбда-зонд;
3. Датчик скорости;
4. РХХ;
5. ДПДЗ;
6. ДМРВ;
7. ДТОЖ.

Местоположение датчика фаз указано в предыдущей главе.

УСТРОЙСТВО И ПРЕДНАЗНАЧЕНИЕ

Основой датчика детонации (ДД) является пьезоэлемент, При механическом воздействии на нем вырабатывается электрический импульс, этот импульс поступает на блок управления двигателем. Электроника фиксирует возникновение детонации, и на основании полученных данных корректирует угол зажигания, тем самым защищая двигатель внутреннего сгорания (ДВС) от механических повреждений.

Чтобы узнать, где находится датчик детонации на ВАЗ 2114, нужно открыть капот и заглянуть под головку блока между вторым и третьим цилиндром, он устанавливается на блоке ДВС (это видно на исунке сверху). На 16-клапанном моторе его увидеть сразу будет сложнее, головка блока более массивная и закрывает обзор.

Всего существуют два вида ДД:

• Резонансные (одноконтактные),
• Широкополосные (двухконтактные) датчики.

Какие бывают ДД Резонансный датчик детонации устанавливался на ранних выпусках автомобилей ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115 (у них полная взаимозаменяемость). В продаже он последнее время встречается редко, и цена детали довольно высокая. Одноконтактный датчик детонации работает по принципу улавливания детонационной частоты, широкополосный же (двухконтактный) принимает всю шумовую полосу, а затем в ней определяет детонационный шум. Эти устройства не взаимозаменяемы, так как работают по разному принципу. Замена проводки не решает проблему, поэтому при переделывании системы приходится менять и электронный блок управления (ЭБУ).

Статья в тему: Не горит подсветка панели приборов ВАЗ 2114: ремонт своими руками

Проверка датчика кислорода

Обычно диагностика лямбда зонда производится с помощью вольтметра и омметра или мультиметра, который заменяет сразу оба эти тестера. Чтобы проверить накальную спираль регулятора необходимо отсоединить от колодки контакты 3 и 4 разъема (обычно это коричневый и белый провода) и подключить к их зажимам концы тестера. Если сопротивление спирали составляет не меньше 5 Ом, то это хороший знак.

Также проверка лямбда зонда мультиметром позволяет узнать чувствительность наконечника датчика кислорода. Чтобы узнать термоэлектрические параметры элемента необходимо включить и прогреть двигатель до 70-80 градусов. После этого:

• Доведите обороты двигателя до 3000 и удерживайте этот показатель на протяжении 3 минут, чтобы датчик разогрелся.
• Соедините минусовой щуп тестера (сигнальный провод) с массой машины, а второй – с выходом лямбда зонда.
• Проверьте показания тестера, данные должны варьироваться от 0,2 до 1 В и обновляться до 10 раз за секунду.
• Резко нажмите на педаль акселератора и отпустите ее, если мультиметр покажет значение в 1 В, а потом резко упадет на ноль, то лямбда зонд в порядке. Если данные на тестере не скачут при нажатии и отпускании педали, а показатели составляют порядка 0,4 – 0,5 В – это свидетельствует о необходимости замены датчика.

Если напряжения вообще нет, то, скорее всего, причина неисправности кроется в проводке, поэтому «прозвоните» мультиметром все провода, которые идут от выключателя зажигания к реле.

Полезно! Чтобы более точно уточнить характеристики чувствительности лямбда зонда потребуется профессиональное оборудование – осциллограф.

Если ваш автомобиль оснащен «умной» бортовой системой, то обратите внимание на сигнал «Check Engine», который может выдать следующие ошибки:

• 0130 – свидетельствует о том, что датчик выдает неверный сигнал.
• 0131 – очень слабый сигнал датчика.
• 0133 – лямбда медленно откликается.
• 0134 – нет вообще никакого отклика.
• 0135 – неисправность нагревателя лямбды.
• 0136 – заземление второго датчика замкнуло.
• 0137 – второй датчик выдает очень низкий сигнал.
• 0138 – через-чур высокий сигнал второй лямбды.
• 0140 – обрыв зонда.
• 1102 – невозможно считать показатели, так как сопротивление элемента слишком низкое или вовсе отсутствует.

Однако перед тем как проверить датчик кислорода лямбда зонд (видео этого процесса представлено ниже) с помощью специального тестера, обратите внимание на его внешний вид. Если на него налипли вещества, которые препятствуют его полноценной работе, то возможно удастся ограничиться ремонтом этого элемента

Неисправности каталитического нейтрализатора

Катализатор (он же каталитический нейтрализатор) предназначен для очищения выхлопных газов от вредных примесей, играет роль своеобразного фильтра. Внутри катализаторной банки находятся керамические или металлические соты, покрытие каталитическим слоем из драгоценного металла. Со временем сажа от выхлопных газов накапливается, забивает соты, и выпускные газы проходят через катализатор с трудом.

Прочистить каталитический нейтрализатор удается не всегда, во многих случаях он подлежит замене. Но так как катализатор стоит достаточно дорого, а забивается довольно быстро (часто преждевременный выход из строя происходит из-за некачественного бензина), многие автовладельцы стараются избавиться от этой детали различными способами:

• удаляют каталитический элемент, выбив соты из банки;
• вместо катализатора устанавливают пламегаситель;
• если каталитический нейтрализатор является неотъемлемой частью коллектора, производят его замену на специальную вставку (stinger).

На автомобилях ВАЗ-2110 с двигателем 1.6 л устанавливается два кислородных датчика, и если удалить катализатор, то нижний лямбда-зонд зафиксирует повышенное содержание CO в отработанных газах, а лампа диагностики будет загораться, фиксируя ошибку. Просто отключить кислородный датчик не получится, лампа Check Engine все равно будет загораться. Чтобы избавиться от этой проблемы, применяется специальная обманка, которая представляет собой специальную проставку, дополненную сетчатым фильтром.

Обманка не уменьшает уровень токсичности в выхлопных газах, но ограничивает попадание выхлопа на сам лямбда-зонд, в результате датчика фиксирует нормальное содержание CO, и ошибка не загорается. Если и таким способом обмануть ЛЗ не удается, остается единственный выход – перепрошивать блок управления двигателем.

Восстановление работоспособности лямбда-зонда с помощью чистки

В некоторых случаях кислородный датчик перестает работать только из-за того, что отверстия защитного экрана и сам керамический наконечник покрылись сажевым налетом. Для восстановления работоспособности детали необходимо произвести очистку ЛЗ от сажи, но выполняя такую работу, нужно соблюдать определенные правила

Важно не использовать для чистки:

• металлические щетки;
• наждачную бумагу;
• напильники;
• другие предметы, которые могут повредить керамический элемент.

Самый лучший метод избавиться от загрязнений – замочить керамику лямбда-зонда в растворе ортофосфорной кислоты, но для этого предварительно следует аккуратно отпилить защитный колпачок. Если кислоту не удалось найти, можно воспользоваться преобразователем ржавчины, который продается в магазинах, торгующих автохимией. Разумеется, чтобы очистить деталь от сажевых отложений, датчик необходимо снимать.

Для отмачивания керамического наконечника его необходимо разместить в жидкости на 15-20 минут, сажа должна сама исчезнуть с поверхности. Если все же отложения до конца не удалились, их можно счистить мягкой зубной щеткой. После проведенной процедуры нужно с помощью кэмпи-сварки закрепить защитный экран. Когда восстановить работоспособность «лямбды» не удается, остается один выход – покупать новый кислородный датчик.

Высокопрофессиональная замена датчика кислорода на Рено Логан (лямбда-зонда)

Датчиков кислорода или, как их называют специалисты, лямбда-зондов в автомобиле Рено Логан два, и оба они находятся в выхлопной системе. Первый стоит непосредственно за выходным коллектором, второй – в самом конце выхлопного тракта. И хотя конструкции этих элементов идентичны, назначения у них абсолютно разные.

Принцип работы кислородного датчика

На сегодняшний день существуют два типа датчиков, измеряющих уровень кислорода в отработанных газах: широкополосные и двухуровневые.

Конструкция лямбда-зонда второго типа включает в себя наличие двух типов ячеек: измерительных и накачивающих. Между ними имеется небольшой, в несколько микрон, зазор, заполненный газом.

Механизм работы такого датчика состоит в том, что пока кислорода в отработанных газах мало, те направляются в ячейки первого типа. Когда же его концентрация оказывается выше определенного параметра, выхлоп автоматически перенаправляется в другие ячейки.

Зонду остается лишь фиксировать, через какие ячейки проходит выхлоп, чтобы определить, достаточно ли в его составе чистого кислорода.

Датчики этого типа считаются более точными, зато первые, благодаря относительной простоте их конструкции, являются менее дорогими и при этом более надежными. Поэтому выбор производителей бюджетного автомобиля Рено Логан в пользу двухуровневых лямбда-зондов вполне оправдан.

Назначения первого и второго лямбда-зондов

Но если количество кислорода вдруг превысит максимально допустимый уровень, это будет свидетельствовать о серьезном сбое в работе мотора. Каком именно – это покажет диагностика авто. ЭБУ же просто включит на приборной панели тревожный сигнал и, если владелец машины в ближайшее время не обратится в автосервис, воспрепятствует запуску мотора.

У второго лямбда-зонда задача полностью противоположная: находясь в самом конце выхлопного тракта, он контролирует качество очистки отработанных газов, точнее, качество работа каталитического нейтрализатора, осуществляющего расщепление оксидов азота и углерода на чистый кислород и азот с углеродом. Чем больше будет чистого кислорода в выхлопе на стадии его выброса в атмосферу, тем более эффективную работу катализатора будет означать этот факт.

Нижний порог количества этого газа в выхлопе зависит от экологического класса, к которому принадлежит авто. Так, первые логаны соответствовали классу Евро 5, пострестайлинговые же относятся к более высокому классу Евро 6.

Замена датчика кислорода на Рено Логан: предпосылки

Замена датчиков кислорода на Рено Логан производится только в случае их поломки.

При апгрейде выхлопной системы машины, в результате которой меняются ее основные параметры (например, при установке пламегасителя вместо вышедшего из строя каталитического нейтрализатора), сами зонды не меняются, но на второй ставится специальное устройство – обманка, в нужную сторону «корректирующая» его показания.

Признаки неисправности, требующие замены лямбда-зонда на Рено Логан, таковы:

• время от времени мощность двигателя начинает скачкообразно снижаться, что говорит о перебоях подачи топлива в цилиндры, вызванной периодическими отключениями зонда (на приборной панели в это время может загораться лампочка «чек»);
• затем возникают трудности при запуске двигателя;
• дальше – больше: мотор то и дело начинает беспричинно глохнуть как на низких, так и на высоких оборотах;
• в итоге запуск двигателя становится и вовсе невозможен.

Важно! Так как причинами выхода из строя зонда являются либо перегрев, повлекший разрушение его конструкции, либо механическое повреждение, либо выработка этим устройством своего ресурса, то восстановлению оно не подлежит. Единственно возможный ремонт в этом случае – это замена лямбда-зонда

Рено Логан: замена датчика кислорода

• Во-первых, добраться до этого прибора (особенно до первого, стоящего на выпускном коллекторе) непросто.
• Во-вторых, установка зонда требует ювелирной точности – в противном случае его показания не будут соответствовать действительности.
• В-третьих, сложен сам выбор устройства, годящегося на замену вышедшего из строя. В идеале, это должен быть полный аналог старого датчика либо, как минимум, прибор, обладающий теми же параметрами. В зависимости от мотора Логан, года выпуска автомобиля и места его сборки, параметры эти могут отличаться.

Важно! Чтобы замена была осуществлена максимально корректно, воспользуйтесь услугами специалистов автосервиса. Как показывает практика, не имея соответствующей квалификации и опыта, сделать это будет весьма проблематично
