Как заменить лямбда зонд, пошаговая инструкция для начинающих

Лямбда-зонд: виды и основные составляющие

Чаще всего устройство устанавливается на выпускном коллекторе, в который при высоких температурах и под давлением из ДВС поступают отработанные газы.

Основные составляющие датчика кислорода:

• внешний электрод – металлический элемент с керамическим изолятором и наконечником, покрытым платиной путем напыления, просчитывает количество кислорода в выхлопных газах;
• внутренний электрод – элемент из циркония с рабочей температурой до 1000°C
• нагревательный элемент- элемент нагревающий электроды до определенных температур, что позволяет датчику кислорода работать в момент холодного запуска ДВС.

Идем далее. На разных авто лямбда-зонды  могут отличаться. Необходимо выделить следующие виды:

• широкополосный датчик – имеет двухточечный и закачивающий керамические элементы (закачивающий элемент с использованием определенной силы тока закачивает в себя из отработанных автомобильных газов кислород).
• двухточечный датчик – имеет два электрода и подсчитывает коэффициент избытка воздуха в топливной смеси. Коэффициент в идеальных условиях должен быть равен 1, некачественное топливо и воздух повышают его до отметки, например, 1.05;

Функции кислородного датчика

Первым делом следует разобраться, что собой представляет лямбда-зонд, зачем он нужен и почему этому элементу уделяют такое большое внимание. Лямбда-зонд или просто кислородный датчик является контроллером, который осуществляет оценку или измерения объёмов кислорода, оставшихся в составе несгоревшей топливовоздушной смеси, представленной в виде выхлопного газа

Датчик сравнивает этот показатель с номинальными значениями, после чего отправляет информацию на электронный блок управления топливной системы. Этот блок, чтобы оптимизировать состав из топлива и кислорода, регулирует подачу воздуха внутрь камеры сгорания. Делается это путём увеличения или уменьшения количества воздуха. Так снижается количество вредных веществ в составе выхлопного газа, повышается устойчивость работы силовой установки, улучшается динамика транспортного средства и не только.

В той ситуации, когда датчик оказывается сильно загрязнён, он не может работать корректно. Из-за этого электронный блок получает неточную информацию, поэтому нарушается работа системы подачи кислорода и топлива в камеру сгорания. Результатом такой ситуации становится повышенный расход топлива, нестабильная работа двигателя и сильное загрязнение окружающей среды. Водитель вредит себе и природе, поскольку машина превышает допустимые экологические нормы. Чтобы избежать подобной ситуации, нужно вовремя менять или восстанавливать работоспособность кислородного датчика.

В тех ситуациях, когда устройство просто загрязнилось, его можно попробовать очистить в домашних условиях. При выходе датчика из строя лучше сразу приобрести новый, поскольку ремонт не принесёт никакого результата. Довольно часто автомобилисты сталкиваются с ситуациями, когда повреждения и дефекты на лямбда-зонде отсутствует. А некорректная работа обусловлена накоплением большого количества сажи и свинцовых отложений. Если от них аккуратно избавиться, старый лямбда-зонд сможет прослужить ещё некоторое время. Это несколько экономит бюджет автовладельца.

Виды обманок

Игнорировать поломку ЛЗ никак не получится. Если ДК работает некорректно или вовсе отключился, функционирование двигателя нарушается, и он переходит в аварийный режим. Чтобы этого не произошло, надо поставить обманку — самодельную или покупную. Опытные автомобилисты предпочитают делать обманку своими руками.

Обманки имеются в продаже, но обходятся они дороже самодельных. Это особенно касается электронных — механические стоят дешевле. Бывает, что нужную запчасть трудно найти, в этом случае также приходится делать ее своими силами.

Механические

Их часто называют «ввертышами». Материал изготовления — бронза и сталь. Внутри «проставка» заполнена порошкообразной керамикой со специальным катализирующим покрытием. Из-за втулки газы быстро сжигаются, возникает разница в импульсах 1-го и 2-го датчиков.

Если автомобилист умеет обращаться с токарным станком, он может выточить втулку сам, если нет — заказать токарю. Он за небольшую плату выточит деталь по чертежу. Втулка готова к эксплуатации, но лучше заполнить ее керамическим порошком. Найти его несложно.

Чтобы сделать втулку, понадобится:

• заготовка;
• отвертка;
• гаечные ключи.

Самодельная и купленная механическая обманка (МО) устанавливаются одинаково:

1. Поставьте авто на эстакаду.
2. Отсоедините клемму «минус» на аккумуляторе.
3. Выкрутите ДК и поставьте вместо него втулку.
4. Во втулку вкрутите датчик.

Потребность в услугах токаря снижает привлекательность создания самодельной МО. Если у автомобилиста нет токарных навыков и доступа к станку, по стоимости разница получается незначительной.

На заметку!

Обычно МО ставят на первый ДК, стоящий ближе к коллектору: он более чувствительный.

Как только будет поставлена обманка ДК, ошибка «Check Engine» исчезнет. Если этого не случилось, придется искать другой способ решения проблемы.

Электрические

Второй способ устранения проблемы с ДК — создание электронной обманки (ЭО) по специальной схеме. Так как ЛЗ посылает сигналы на контроллер, ЭО, подключенная к проводам, идущим от датчика к разъему, позволяет нивелировать чувствительность системы. В этом случае, несмотря на неисправность ЛЗ, мотор продолжит корректную работу.

Место установки ЭО определяется моделью авто. Например, ее местом установки может быть моторный отсек, торпеда или пространство между сиденьями.

ЭО — это микропроцессор в одном кристалле. Он анализирует процессы, протекающие в катализаторе. А получив и обработав информацию от первого ДК, трансформирует их в показатели второго ДК и отправляет на ЭБУ авто сигнал, необходимый для корректной работы мотора.

Для самостоятельной установки ЭО понадобится:

• схема подключения ЛЗ;
• паяльник с максимально малым жалом;
• припой;
• канифоль;
• конденсатор на 1 мкФ, неполярный;
• резистор на 1 Мом;
• нож;
• изолента.

Прежде чем приступать к монтажу электросхемы, необходимо разобраться в количестве и цвете проводов, идущих на ЛЗ. В авто бывает от 2 до 4 проводов. Количество зависит от наличия дополнительного нагрева.

Обычно попадаются датчики с 4 контактами. Из них 2 ответственны за нагрев. Их во время монтажа трогать не нужно. Для установки потребуются 2 провода — масса и контакт. Обычно в интернете на схемах указывается цвет проводов, но он может не совпасть с их окраской в каком-то конкретном автомобиле. Поэтому надо ознакомиться с индивидуальной схемой и найти нужные провода.

Порядок монтажа обманки на ЛЗ:

1. Отсоедините клемму «минус» на аккумуляторе.
2. В сигнальный провод впаяйте резистор. Для этого разрежьте его ножом и разместите в разрыве сопротивление с помощью паяльника.
3. Найдите массу и сигнальный провод и впаяйте между ними конденсатор.
4. Все полученные соединения заизолируйте. Если все сделано правильно, система должна работать.

Чтобы продлить работу электронной схемы, внедренной своими силами в систему контроля, рекомендуется поместить ее в небольшой пластиковый контейнер или любую другую подходящую по размеру коробку. Сверху заалейте схему эпоксидной смолой.

Эта простейшая схема, несмотря на хитроумность автомобильных систем, прекрасно работает. При этом расходы на ее создание минимальные по сравнению с покупкой электронного эмулятора. В последних используются самые современные схемы, зачастую с микропроцессорами, затраты на их приобретение будут в 10 раз больше, чем при самостоятельном изготовлении электронной обманки (ЭО).

ЭО — самый простой и эффективный вариант решения проблемы. Проблемы могут возникнуть только с подбором сопротивления. Но если даже оно не подойдет, его можно поменять, впаяв новое. Правда, сделать это надо, до того как схема будет залита эпоксидной смолой.

Снятие старой лямбды

Провода кислородного датчика крепятся к деталям двигателя специальными зажимами — отсоединяем их.

Отсоедините разъем лямбда от системы.

Отключите аккумулятор от автомобильной сети.
Далее понадобится ключ на 22 или 24, которым откручивается кислородный датчик.

Казалось бы, все так просто, но этого не было.

В большинстве случаев снять лямбду с первого раза проблематично, это связано с тем, что она установлена ​​на выпускном коллекторе, который нагревается до высоких температур, а кислородный датчик просто прикрепляется к нему в резьбовом соединении.

Поэтому, если гаечный ключ не помог, берем:

1. Баллон (газовый ключ);
2. Молоток;
3. Отвертка с крестообразным шлицем, а не тонкая;
4. Электродрель со сверлами, чтобы отвертка могла войти в отверстие.

Ручка газового ключа имеет большой рычаг, поэтому шансы открутить датчик O2 довольно высоки.

Если не получилось, начнем сверлить отверстие в лямбда-зонде, прямо в гайке.

Затем в отверстие вставляется отвертка и делается новая попытка вынуть лямбда-зонд. Отвертку можно заменить другим, более прочным инструментом, так как вам, скорее всего, придется ударить по ней молотком.

Также читайте — Признаки неисправности лямбда-зонда на ВАЗ 2110, 2112, 2114, Лада ПРИОРА и других автомобилях.

Проверка исправности лямба-зонда

Для проверки работоспособности датчика кислорода следует визуально оценить его состояние, а также замерить напряжение, генерируемое регулятором при различных оборотах двигателя.

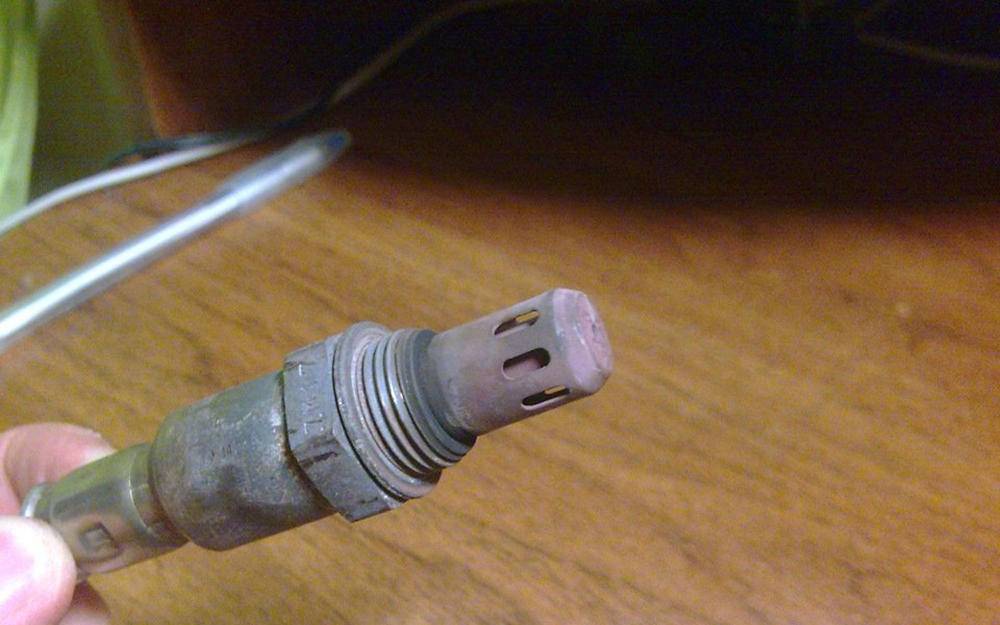

Визуальный осмотр

При проверке лямбда-зонда следует оценить целостность корпуса прибора и соединительных проводов, а также состояние разъемов для подключения.

Наличие на датчике следов сажи свидетельствует о выходе из строя нагревателя лямбда-зонда и избыточном обогащении топливной смеси. Это приводит к искажению показаний контрольного прибора.

Блестящий налет на рабочей части кислородного регулятора означает сверхдопустимое содержание свинца в используемом топливе. Следует задуматься о смене заправочной станции, иначе в ближайшем времени понадобится замена катализатора.

Серые или грязно-белые отложения на корпусе лямбда-зонда появляются при использовании моторного масла неподходящего типа, а также после неправильного применения различных топливных присадок.

Проверка датчика мультиметром

Для проверки лямба-зонда мультиметр требуется переключить в режим измерения напряжения. Минусовой щуп крепится к корпусу двигателя, а положительный щуп подключается к сигнальному проводу кислородного регулятора. Проверка выполняется на заведенном и прогретом до рабочей температуры моторе.

Фонарь заднего хода

При работе двигателя в режиме от 3500 до 3000 оборотов в минуту (по тахометру) исправный датчик кислорода должен срабатывать каждую секунду и генерировать напряжение 0,2–1 вольт. При имитации изменения насыщенности топливно-воздушной смеси показания мультиметра должны резко возрастать. При закрытии дроссельной заслонки напряжение на датчике должно стремиться к нулю.

Примечание! Изменение состава смеси при проверке можно имитировать впрыском во впускной коллектор небольшого количества бензина или снятием шланга с регулятора давления топлива.

Если при всех манипуляциях напряжение на датчике устойчиво составляет 0,45 вольта, лямбда-зонд неисправен.

Порядок проверки регулятора кислорода с помощью мультиметра представлен в следующем видеоролике:

Проверка лямбда-зонда осциллографом

Осциллограф позволяет не только проверить исправность регулятора, но и оценить по амплитудным характеристикам изношенность рабочего регулятора, которая приводит к ухудшению работы мотора, но не выявляется электронным блоком управления автомобиля.

Проверка выполняется при прогретом двигателе на холостых оборотах. Нормально работающий лямбда-зонд в таких условиях показывает синусоидальную диаграмму напряжения с постоянным шагом в пределах 0,1–0,8 вольта.

Для датчика кислорода, находящегося на грани неисправности, при проверке характеры падения амплитуды сигнала до нуля. Такой режим работы регулятора в большинстве случаев определяется бортовой электроникой автомобиля, и на приборной панели загорается контрольная пиктограмма CHECK ENGINE.

Однако осциллограф помогает диагностировать неисправности лямбда-зонда, которые не видны для систем самодиагностики автомобиля. К таким случаям относится «застывание» контрольного сигнала без выхода значений напряжения за границы рабочего диапазона. По факту датчик функционирует некорректно, однако ЭБУ продолжает учитывать его показания при управлении системой впрыска.

Проверка датчика с помощью ELM327 адаптера

Проверку работоспособности лямбда-регулятора своими руками можно провести с помощью универсального диагностического сканера ELM327 USB OBD II. Данный адаптер совместим с большинством современных европейских, американских и азиатских автомобилей.

Примечание! ELM327 подходит для диагностики автомобилей ВАЗ с прошивками ЭБУ BOSCH 7.9.7 и ME73, а также для проверки инжекторных автомобилей ГАЗ.

Прибор считывает показания через диагностический разъем автомобиля и выводит результат на экран ноутбука или планшета с предварительно установленным программным обеспечением (например, утилитой Torque Pro).

Наглядность графической информации аналогична осциллографу, а удобный пользовательский интерфейс не требует специальных навыков по работе с диагностическим оборудованием.

Принцип работы с ELM327 адаптером представлен на следующем видео:

• Когда нужно менять задние колодки на Ларгусе
• Как подготовить и покрасить авто в домашних условиях
• Как поменять топливный фильтр на Калине
• Какой герметик лучше всего подходит для двигателя

Как проверить лямбда-зонд на работоспособность

Существует несколько способов проверить лямбда-зонд на исправность. Самый простой и поверхностный — тщательный осмотр устройства, самый сложный — диагностика при помощи специального оборудования.

Внешний осмотр датчика

Итак, внешнее изучение кислородного датчика будет состоять из нескольких шагов:

1. Проверить внешнюю часть, которая находится вне катализатора. Не должно быть оплавленных участков, обрывов или замкнутых контактов.
2. Выкрутить датчик из катализатора и изучить нижнюю часть, обычно спрятанную в катализаторе. Пятна сажи на ней говорят о том, что топливо слишком концентрировано, двигатель и клапаны близки к износу или в выхлопной системе произошла утечка. Отложения серого цвета сигнализируют о высоком содержании свинца в топливе.

Проверка лямбда-зонда мультиметром (тестером)

Потребуется вольтметр, омметр или мультиметр, в котором объединяются оба эти устройства. Если используется последний, его нужно перевести в режим замера сопротивления. Чтобы испытать нагреватель датчика, необходимо:

1. Вывести из колодки датчика контакты 3 и 4 разъёма (стандартно это белый и коричневый провода).
2. Подсоединить контакты к выходам тестера и измерить сопротивление.

Показатели могут быть разными, обычно они варьируются в пределах 2–10 Ом. Цифра более 5 Ом говорит об отличной работоспособности датчика. Если сопротивление вообще не выводится на дисплей, это говорит о том, что в нагревателе лямбда-зонда порвался провод и требуется немедленная замена.

Прогрев зонда

Кроме того, мультиметром можно проверить восприимчивость наконечника кислородного датчика. Для этого нужно завести машину и прогреть мотор до 70–80oC. Последующий алгоритм будет таким:

1. Довести мотор до 3000 оборотов в минуту и зафиксировать этот показатель на 2–3 минуты, пока датчик не прогреется.
2. Минусовой щуп мультиметра подсоединить к массе машины, другой состыковать с выходом датчика.
3. Изучить данные на тестере: они должны варьироваться от 0,2 до 1 В и меняться 10 раз в секунду.
4. Надавить педаль газа в пол и резко отпустить её. Исправный датчик выдаст значение в 1 В, после чего резко упадёт до ноля. Если цифры на дисплее не меняются при действиях с педалью и показывают 0,4–0,5 В, датчик требует замены.

Если напряжения нет вовсе, стоит проверить проводку. Для этого нужно «прощупать» мультиметром все провода, соединяющие реле с выключателем зажигания.

Проверка осциллографом

Диагностика осциллографом будет более продуктивной, поскольку в этом случае можно зафиксировать промежуток времени, за которое меняется выходное напряжение. Нормальными считаются показатели ниже 120 мСек.

Итак, алгоритм проверки будет таким:

1. Найти сигнальный провод датчика и подключить к нему осциллограф. Затем нужно завести мотор и разогреть его до 60–70oC. Это нужно, чтобы прогреть датчик воздуха и дождаться от него обратной связи. В процессе подготовки на осциллографе уже появится сигнал о генерации небольшого тока (до 1 В).
2. Когда начнёт прогреваться лямбда-датчик, напряжение ещё немного вырастет. По мере прогрева до 300–400oC диаграмма приобретёт динамику.
3. Если на прогретом двигателе дойти до 2500–3000 оборотов, исправный датчик должен показать такую картину:
4. Если резко отпустить газ, смесь переходит в режим обогащения, а лямбда откликается таким образом:

В процессе проверки важно засечь, через какое время датчик переходит в рабочий режим, то есть когда на диаграмме появляется динамика. Также анализируется реакция на работу двигателя на 2000–3000 оборотов в минуту

Если после прогрева сигнал стабильно находится только в нижнем или только в верхнем положении, датчик придётся менять. Если сигнал напоминает плавную извилистую линию, как на картинке ниже, датчик сгорел или вышел из строя.

Проверка бортовой системой

Если в машине имеется ЭБУ, поиск неполадок можно существенно облегчить

Стоит обратить внимание на индикатор «Check Engine», который нередко предупреждает о проблемах с лямбда-зондом. Чтобы уточнить причину сигнала, достаточно подключить к бортовому компьютеру автосканер

К кислородному датчику будут относиться ошибки:

• P0130: датчик отправляет неверные данные;
• P0131: сигнал слишком слабый;
• P0132: сигнал слишком сильный;
• P0133: КД медленно реагирует;
• P0134: датчик вообще не даёт сигнала;
• P0135: нагреватель первого датчика не функционирует;
• P0136: произошло замыкание второго датчика;
• P0137: КД2 медленно реагирует;
• P0138: КД2 слишком быстро реагирует;
• P0140: разрыв в цепи КД2;
• P0141: нагреватель второго датчика неисправен;
• P1102: слабое сопротивление нагревателя КД;
• P1115: цепь повреждена, считать данные невозможно.

Назначение и принцип работы лямбда-зонда

Основное назначение лямбда-зонда – это анализ состава выхлопных газов. Полученные им данные отправляются в блок управления двигателем, который корректирует топливно-воздушную смесь, обеспечивая тем самым максимально возможную мощность и улучшая показатели топливной экономичности. В процессе эксплуатации автомобиля на лямбда-зонд приходятся существенным нагрузкам, датчик находится в агрессивной среде, постоянно контактируя с нагретыми до высоких температур выхлопными газами. Неудивительно, что по мере использования автомобиля отмечаются неисправности датчика кислорода, в результате чего двигатель работает нестабильно, требуя обращения в сервис.

Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.

При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В  принципе, иное расположение не влияет на рабочую производительность данного прибора.

Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса. Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.

Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.

С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.

Как проверить датчик?

Если водитель почувствовал, что не работает лямбда зонд, симптомы описанные выше помогут разобраться в проблеме. Но здесь возникает небольшая дилемма. Нужно понять, датчик перестал функционировать из-за поломки или какие-то процессы в системе влияют на его некорректную работу?

Например, если сигнал указывает на обедненную смесь, то нужно понять, так ли это на самом деле. Возможно, произошла разгерметизация выпускного тракта. Определение причины – важный этап на пути к устранению проблемы. Кстати, бывают ситуации, когда проблем несколько. Допустим, выпускной коллектор подсасывает и одновременно с этим топливный насос не дает давления. Разбираться придется с обеими причинами.

Многие водители проверяют датчик кислорода на исправность с помощью различных приборов. Чаще всего они используют мультиметр или вольтметр. Диагностику также можно осуществить диагностическим адаптером. В крайнем случае – обратиться в автомастерскую. Существует также механическая проверка. Она подразумевает собой снятие датчика и осмотр его на предмет образования нагара. В этом случае требуется чистка и установка датчика на место.

Виды

Чтобы датчик получил электронный сигнал о составе выхлопного газа, внутри него встроен специальный твёрдый электролитический элемент. И в зависимости от того, из какого материала состоит эта деталь, лямбда-зонды бывают следующих видов.

Циркониевый

Это самый популярный тип кислородного датчика. Изготавливается на основе диоксида циркония (ZrO₂). Также в состав этого датчика входит керамическая составляющая, легирована оксидом иттрия. Сверху он покрыт платиновыми электродами, которые играют защитную роль, а также проводят электрические импульсы. Платиновые пористые электроды дополнительно являются катализатором окислительных восстановительных реакций.

Внешняя часть циркониевого датчика взаимодействует с нагретыми выхлопными газами, а внутренняя – с окружающим воздухом. Лямбда-зонд хорошо защищён от воды, но в него попадает немного воздуха (это необходимо для корректной работы).

Принцип работы циркониевого лямбда-зонда основан на работе гальванического (либо твёрдооксидного) топливного элемента с твёрдым электролитом. Такой датчик может выявить только относительное количество кислорода в топливе.

Обращу ваше внимание, что такой датчик начинает проводить импульсы только при его нагреве более 300-400°C. И таким образом, если указанная температура не будет достигнута, то циркониевый датчик будет выдавать ошибку, пока не прогреется

Керамический изолятор с нагревателем позволяет лямбда-зонду прогреться быстрее. Датчик из циркония устанавливается перед каталитическим нейтрализатором.

Титановый

Такой лямбда-зонд визуально похож на вышеуказанный, но начинка здесь сделана из диоксида титана. При изменении количества кислорода в смеси изменяется проводимость титанового наконечника. Сигнал об этом поступает в электронный блок управления.

Отмечу, что титановый датчик начинает работать при температуре от 700°C, поэтому здесь установлен нагреватель. Титановый лямбда-зонд работает без доступа кислорода из атмосферы.

Поскольку титановый кислородный датчик имеет сложный механизм, он стоит дорого, поэтому этот датчик среди автолюбителей не так популярен. Но, несмотря на это, их включают в конструкцию многих продаваемых машин.

Далее рассмотрим, чем отличаются лямбда-зонды по своей конструкции.

Узкополосный и широкополосный

Узкополосный не может выявить малые отклонения в содержании кислорода. По-другому он называется двухточечным. Он определяет количество кислорода в выхлопном газе. Он применяется только на входе и выходе, когда как широкополосный устанавливается только на входе.

Широкополосный датчик – это более современный тип кислородного датчика. Он может не только выявлять, богатая или бедная смесь подаётся в двигатель, а также величину отклонения от эталонных значений.

А широкополосный тип датчика дополнительно имеет 2 ячейки: измерительную и насосную. Конструкция датчика держит постоянное напряжение. В измерительном блоке имеется газ, коэффициент избытка кислорода (λ) в котором равен единице. Когда ДВС работает на обеднённой топливной смеси, то насосная камера выносит лишний кислород наружу, а если на обогащённой, то происходит пополнение смеси кислородом из внешней атмосферы. То есть, когда в смеси – избыток кислорода, то напряжение возрастает, а при недостатке O2 — уменьшается. Значение силы тока здесь является детектором коэффициент избытка кислорода в отработавших газах. Напряжение здесь всегда стремится к эталонному значению (450 мВ).

Воздух проходит здесь через диффузионный зазор. Для перемещения кислорода внутрь и наружу меняется направление тока, а его значение пропорционально объёму газа.

Широкополосный датчик работает только при температуре более 600°C, этому способствует установленный в него нагревательный элемент. Устройство выглядит в виде электрода с двумя концами, которые контактируют с отработавшими газами и атмосферой.

Широкополосный датчик определяет коэффициент избытка воздуха точнее и быстрее и точнее, чем узкополосный: от 0,7 до 1,6. Это обеспечивается сенсорными и накачивающими ячейками.

По конструкции

По конструкции датчики различаются по количеству проводов и наличию нагревателя. Если лямбда-зонд не имеет нагревателя, то используется один или два провода. Если с нагревателем, то количество проводов 3-4.

Более старые версии кислородных датчиков были без нагревательного элемента, они разогревались от выхлопных газов через длительное время после запуска мотора. Более новые модели датчиков имеют в наличии нагреватель, поэтому он начинает работать гораздо быстрее.

Как Проверить Лямбда Зонд На Приоре

Как узнать состояние кислородного датчика в автомобиле Lada Priora

Нативный кислородный датчик (лямбда зонд) Заранее используется для контроля состава топливовоздушной смеси в системе впрыска двигателей инжектора обратного потока. Часто спрашивают, где находятся датчики кислорода? Расположение этого электронного химического устройства верхняя часть автомобильный глушитель, ресивер.

Принцип работы кислородного датчика

Принцип работы кислородного датчика на Приоре заключается в следующем: для корректировки параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе кислорода (кислорода) в выхлопных газах. Эти данные представляют собой датчик концентрации кислорода Priora, который реагирует с выхлопными газами автомобиля.

Во время этой электрохимической реакции на выходных контактах устройства создается разность потенциалов. Изменение падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах 0,1 В, что указывает на повышенное содержание кислорода и обедненной смеси до 0,9 В, что означает низкое содержание кислорода и повышенную консистенцию.

Для оптимальной производительности средство передвижения Значение температуры кислородного датчика, цена которого доступна большинству российских автомобилистов, должно быть не менее 300С. По этой причине нагревательный элемент встроен в датчик кислорода на Priore, чтобы динамически нагревать прибор после запуска электростанции.

Записывая напряжение на выходе устройства, контроллер выбирает командный сигнал для коррекции топливовоздушной смеси с компонентами распыления топливной системы. Когда показание обедненной смеси, то есть разности потенциалов, находится на минимальном значении, контроллер указывает обогащение входной согласованности и параметрами обогащенной смеси, то есть при максимальных значениях разности потенциалов, Команда получена для его истощения.

Как и как быстро проверить Лямбда-зонд

Как и как быстро проверить лямбду

—зонд .

Короче стандартный датчик кислорода (лямбда зонд) позволяет оценить концентрацию отработанного кислорода в выхлопной смеси, и на основании этих исследований бортовой компьютер изменяет консистенцию топливовоздушной смеси. Неисправности кислородного датчика приводят к неисправности силовой установки автомобиля. Часто на форумах автолюбителей ставится вопрос о том, какой датчик кислорода установлен на Приоре? Для автомобиля Лада Приор Только датчик BOSCH LS6537 подходит для установки.

в качестве проверить датчик кислорода

Проверяйте датчик кислорода только с помощью осциллографа. Другие устройства могут только косвенно показывать признаки неисправности в Priora, кроме того, основываясь на довольно сложных тестах. В автомобиле признаки неисправности кислородного датчика:

• увеличение расхода топлива;
• снижение динамики двигателя;
• нестабильная скорость холостого хода силовой установки;
• дефекты каталитического нейтрализатора.

Такие дефекты кислородного датчика в основном определяют диапазон дефектов этого электрохимического устройства. Кроме того, ошибка, отображаемая на дисплее компьютера, может быть напрямую связана с дефектами в электрической цепи нагревателя. Из-за того, что кислородный датчик Приора (лямбда-зонд) не получает достаточно тепла, бортовой компьютер будет выдавать неправильные импульсы. Топливная смесь не будет соответствовать требуемой концентрации, что приведет к чрезмерному расходу топлива, нестабильному холостому ходу на холостом ходу, автомобилю, потере динамизма и так далее.

После достижения кислородного датчика (лямбда-зонд). До достижения требуемого значения температуры все признаки неисправности силовой установки устраняются. Максимальный срок службы датчика концентрации кислорода при практическом движении достигает 100–150 тыс. Км, но срок службы капитального ремонта заканчивается на расстоянии 60–80 тыс. Км.

Реакция устройства и, следовательно, его показания направлены на разницу между концентрацией кислорода в выхлопных газах автомобиля и его содержанием в атмосферном воздухе, которая преобразуется в вывод разности потенциалов. Поскольку кислород не полностью сгорает даже в выхлопных газах и присутствует в каталитической камере, другое такое устройство за каталитической камерой используется для правильной оценки.

В первые минуты запуска двигателя бортовой компьютер в среднем корректирует топливно-воздушную смесь. Нагревая датчик концентрации кислорода Priora до рабочей температуры, электронный блок настраивает его в соответствии с общей схемой работы автомобиля.

Как работает лямбда зонд

Тут тоже много заблуждений. Даже Википедия дает не совсем корректную информацию. Вот цитата:”Лямбда-зонд

(λ-зонд ) — датчик остаточного кислорода. Позволяет оценивать количество оставшегося несгоревшего топлива либо кислорода в выхлопных газах.”

Получилось два предложения, которые противоречат друг другу и ещё больше запутывают начинающих автомобилистов.

Так что он оценивает? Остаточный кислород? Или остаточное несгоревшее топливо?

На самом деле лямбда зонд понятия не имеет сколько там несгоревшего топлива! Потому что он предназначен не для этого. И даже не для определения количества остаточного кислорода в выхлопных газах.

Он всего лишь сравнивает количество кислорода в выхлопных газах с количеством кислорода в окружающей среде в том месте, где находится автомобиль. Ведь мы знаем, что количество кислорода в окружающей среде не везде одинаково.

В общем, на простом языке – Лямбда зонд сравнивает количество кислорода в окружающей среде с количеством кислорода в выхлопных газах! По этой разности можно судить сколько кислорода сгорело в камере сгорания двигателя. Если кислорода в выхлопных газах много, значит смесь была обеднена и в следующем цикле ЭБУ прибавит топлива, чтобы сгорело больше кислорода.

Этот цикл повторяется постоянно и топливовоздушная смесь благодаря этому находится в районе стехиометрии. Именно в РАЙОНЕ стехиометрии – чуть выше, чуть ниже, чуть выше, чуть ниже. На графиках это выглядит как пила

Посредине этой пилы, как раз и есть стехиометрия. Именно по этому сигналу происходит топливная коррекция и выглядит она, естественно, тоже, как пила

Как видим, блок управления двигателем выполняет топливные коррекции строго по сигналу лямбда зонда. Всё как бы в зеркальном отражении – сигнал лямбда зонда вниз (обеднённая смесь), а коррекции сразу вверх (поддать топлива). И так происходит бесконечно, пока необходима смесь, близкая к стехиометрии.

Думаю, должно быть понятно.

Но ещё раз подчеркну, что лямбда зонд не видит топлива, он видит только кислород! Поэтому он и называется датчиком кислорода! Естественно, он никак не может определить несгоревшее топливо. Никак! Он для этого не предназначен.

Почему так важно это понимать?

Представьте ситуацию, если на авто прогорит прокладка выпускного коллектора. Так как выхлопные газы имеют пульсирующий характер, то через эту прокладку будут не только выходить выхлопные газы, но и засасываться воздух из окружающей среды. Лямбда зонд, естественно, увидит этот кислород и сообщит об этом. ЭБУ неизбежно определит, что смесь слишком обеднена и загонит коррекции далеко в плюс, добавляя топлива. Но лямбда зонд не умеет определять топливо, он видит только кислород! И сообщает только о большом количестве кислорода! ЭБУ в этой ситуации будет добавлять топливо до того момента, пока коррекции не дойдут до своего крайнего значения. В этот момент вылезет ошибка о бедной смеси и невозможности блока управления исправить ситуацию своими силами и он просит о помощи человека разобраться в этой проблеме.

Первые промежуточные выводы: Лямбда зонд установлен в систему управления двигателем для поддержания топливовоздушной смеси в районе стехиометрии для полноценной работы катализатора и сравнивает содержание кислорода в выхлопных газах с содержанием кислорода в окружающей среде. Исключительно кислорода!
