Датчик положения коленчатого вала – всё про датчик коленвала

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

  1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
  2. Если с зазором все в порядке, до демонтируем устройство с авто.
  3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
  4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
  5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
  6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

  • вольтметр, желательно цифровой;
  • мегаомметр;
  • измеритель индуктивности;
  • сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

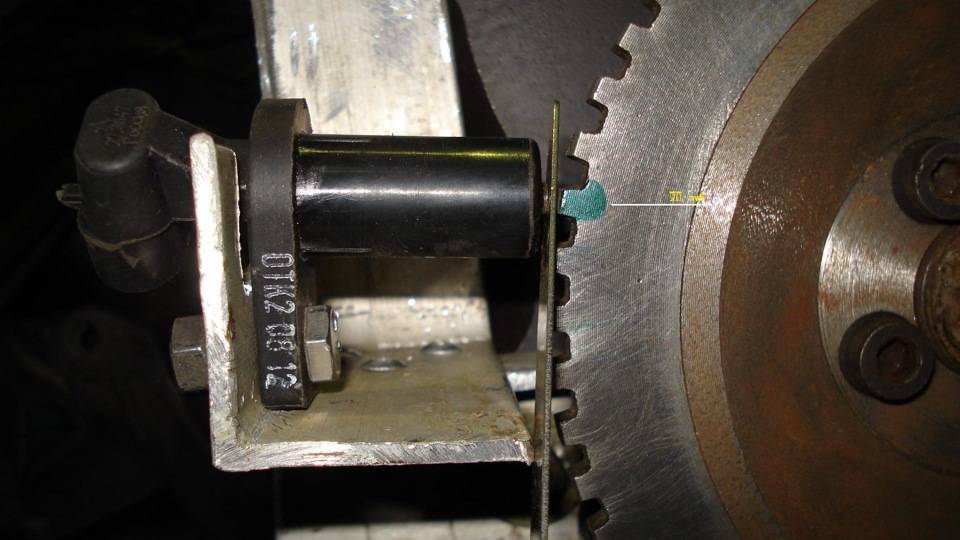

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Способы проверки в гаражных условиях

Самый простой и наименее трудозатратный способ проверки неисправности агрегата – это диагностика с помощью диагностического оборудования. Время диагностики занимает не более 5 минут, и нет необходимости лезть в подкапотное пространство. Ассортимент диагностических устройств на рынке огромен, как по функциональности, так и по ценовой политике. Из бюджетных устройств можем порекомендовать автомобильный диагностический сканер, Корейского производства – Scan Tool Pro Black Edition.

По нашему личному опыту, данное устройство, при своей невысокой цене в районе 1950 – 2500 руб. способно продиагностировать общее состояние автомобиля, отобразив коды ошибок с их описанием, а так же работу различных датчиков в режиме реального времени. Автосканер имеет компактный размер и подключается через диагностический разъем OBD-2. Передача данных осуществляется на любое современное устройство – смартфоны, планшеты, ПК, работающие на базе ОС Android, iOS и Windows.

Если подобных адаптеров у вас не имеется, то необходимо снять датчик и произвести диагностику, описанную ниже:

Хорошенько очистите корпус прибора ветошью, смоченной органическим растворителем, – уайт-спиритом, скипидаром либо другим обезжиривателем

Особое внимание уделите торцу, обращенному в сторону зубчатого шкива.
Убедитесь в надежности крепления. Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет.
Прочистите контакты разъема от окисления.
Осмотрите проводку на предмет оплавления либо перелома.

Если перечисленные действия не дают результата, производится демонтаж и проверка датчика коленвала мультиметром в 2 этапа. На первом измеряется сопротивление между клеммами прибора, что позволяет убедиться в целостности индукционной обмотки. Почистите контакты, включите омметр и проверьте сопротивление между ними. Нормальные показания лежат в диапазоне 500–700 Ом, при замыкании витков получите нулевое или пониженное значение, при обрыве – бесконечность.

На втором этапе испытывается работоспособность элемента согласно пошаговой инструкции:

  1. Переведите мультиметр в режим измерения напряжения, максимальный порог – 200 милливольт.
  2. Надежно прикрепите провода к контактам колодки датчика (например, зажимами типа «крокодил»).
  3. Возьмите любой металлический инструмент – гаечный ключ, большую отвертку или что-то подобное. Резко прикладывайте и отрывайте его от магнитного сердечника элемента, придерживая корпус рукой. Вольтметр должен показать скачки напряжения.

Дальнейшие действия такие: поломанный измеритель оборотов коленвала меняется на новый, ремонту деталь не подлежит. Исправный датчик устанавливается обратно с соблюдением зазора, поиск неисправности продолжается в другом месте.

Несколько слов о том, как проверить датчик коленвала в пути, когда нет мультиметра и других диагностических приборов. Понадобится 2 провода и светодиодная лампочка от любого автомобильного светильника (например, салонного). Для удобства открутите элемент и подсоедините лампу к разъему, затем подносите к магниту гаечный ключ, как описывалось выше. Исправный датчик заставит светодиод вспыхивать.

https://youtube.com/watch?v=zRlOqO1pK24

Поломка датчика коленвала. Что происходит с автомобилем?

  1. Самым правдивым фактом поломки данного прибора является отказ двигателя. Он просто не заводится. Происходит это по причине несвоевременной подаче топливной смеси, и неправильный выбор момента его воспламенения.
  2. Детонационные нарушения в двигателе, приводящие к скорому износу целого ряда деталей и самого мотора. Особенно проявляется при повышении нагрузки (например, заезд на возвышенность на малых скоростях).
  3. Неустойчивая работа моторав режиме холостой езды (самопроизвольное падение или увеличение оборотов). Мотор глохнет в момент кратковременных остановок (под светофором), либо на полном ходу.
  4. Скачкообразные произвольно меняющиеся обороты при движении.
  5. Потеря мощности.
  6. Заметно снижаются динамические показатели автомобиля.
  7. Замечается проблема заведения мотора. Он либо глохнет сразу, либо вовсе не заводится. Искра может срабатывать с перебоями, или вообще не сработать.
  8. CHECK ENGINEна приборном щитке.

Следует понимать, что поломка ДПКВ приводит к утере ЭБУ способности выставлять корректные характеристики некоторых процессов:

— точно подсчитать объем порции топливной смеси, для впрыска в топливную магистраль двигателя

— определить точный момент воспламенения смеси в камере сгорания

— изменить угол положения распредвала

— выявить сам факт воспламенения

Технология замены датчика коленвала своими руками

Первое, что вам необходимо сделать, при признаках неисправности датчика – провести его диагностику. Предварительно ознакомившись с инструкцией об устройстве датчика вашей модели.

Датчик коленвала проверяется обычным омметром либо тестером в режиме омметра. В инструкции к датчику должно быть указано его рабочее сопротивление. Именно на эту цифру нужно ориентироваться при проведении замера сопротивления. Если сопротивление ниже, указанного в руководстве для типа датчика, то однозначно необходима замена датчика коленвала.

Замена датчика положения коленчатого вала требует особого внимания на расстояние зазора между сердечником датчика и диском синхронизации. У каждого типа датчиков и моделей двигателя он свой, поэтому вновь направляемся к инструкции именно для вашего автомобиля.

Перед тем, как снимать датчик сделайте метки по отношению болтов крепления к корпусу и положению датчика. Установку нового датчика желательно проводить, используя старые болты крепления.

Демонтаж неисправного датчика коленвала не составит особого труда. Процесс его описывать нет смысла, так как существуют определенные конструктивные особенности у автомобилей разных моделей. Не поленитесь и при съёме старого датчика промаркируйте: его положение, провода. При установке нового датчика, эта схема вам поможет.

При установке нового датчика оборотов коленвала, глубина установки регулируется при помощи шайбы (прокладки), которая идёт в комплекте с датчиком. Монтаж датчика осуществляется в обратном порядке процесса снятия.

Удачи вам при замене датчика оборотов коленвала своими руками.

Главная →

Обслуживание и Ремонт → Двигатель →

Признаки неисправности датчика коленвала ВАЗ-2114

Одну из самых важных ролей в стабильной работе двигателя играет датчик положения коленчатого вала. Именно из-за неисправности этого единственного датчика вся электрическая схема управления двигателем может отказаться работать, и мотор не будет заводиться

Важно знать, какие имеются у датчика коленвала ВАЗ-2114 признаки неисправности, чтобы избежать дополнительных проблем с устройством

Виды датчиков положения коленчатого вала

Датчики коленчатого вала отличаются по своим особенностям конструкции:

  • магнитные;
  • оптические;
  • построенные на эффекте Холла.

Магниторезистивный тип датчика осуществляет свою работу под воздействием магнитного поля, которое возникает от находящегося поблизости постоянного магнита. Оптические датчики, в свою очередь, оснащены встроенным зубчатым диском. Датчик с эффектом Холла напоминает своим принципом работы распределитель зажигания, так как сила тока в нем изменяется в зависимости от силы магнитного потока.

Роль зубчатого колеса

Этот механизм обязательно должен располагаться вместе с датчиком положения коленчатого вала. Механизм взаимодействия этих деталей устроен следующим образом: когда зубья проходят в непосредственной близости с датчиком, направление магнитного потока изменяется, в это время датчик передает уже измененный сигнал в блок управления двигателем. При получении новых данных от датчика распредвала, блок проводит синхронизацию с форсунками и подает искру на цилиндр.

Особенности датчика коленвала ВАЗ-2114

Модель ВАЗ-2114 оснащена датчиком положения коленчатого вала магнитного типа. Такой датчик можно применять ко многим моделям переднеприводных ВАЗ, которые имеют инжекторный двигатель на 16 или 8 клапанов. Также большое распространение имеет датчик с маркировкой ВАЗ-2112.

Датчик коленвала располагается на кронштейне масляного насоса, в то время как зубчатый диск крепится на его шкиве. Таким образом, датчик будет расположен под капотом автомобиля в правом переднем углу. Благодаря такому местоположению, до него будет нетрудно добраться, а провести замену с легкостью сможет даже новичок.

Чтобы заменить датчик коленчатого вала, необходимо отсоединить штекер с проводами, а затем отвернуть крепежный винт. Эти несложные движения помогут без труда осуществить операцию по замене детали. Чтобы поставить датчик на место, следует провести действия в обратном порядке

При проведении работы важно следить, чтобы в месте крепления детали не было грязи. Когда вы установите датчик, необходимо обязательно проверить ширину зазора с зубчатым диском – она не должна превышать 1 мм

Признаки неисправности датчика коленвала ВАЗ-2114

Специалисты сходятся во мнении, что датчик коленвала на автомобилях ВАЗ отличается своей надежностью и выходит из строя достаточно редко. Одной из самых распространенных причин поломки этой детали является банальное обрывание проводов или же грязь и масло, которые попадают в зазор между датчиком и зубчатым диском. Также следует учесть, что функционирование датчика нередко нарушается из-за удара или столкновения во время езды.

При поломке датчика коленвала ВАЗ-2114, признаки неисправности его могут быть такими:

  1. Холостые обороты двигателя «плавают».
  2. Вы замечаете недостаточную мощность мотора.
  3. В цилиндрах слышны детонационные стуки.
  4. Двигатель может самостоятельно набирать или сбрасывать обороты.
  5. Двигатель отказывается запускаться.
  6. В салоне автомобиля горит предупреждающая лампочка.

Как проверить работоспособность?

Чтобы сделать это, можно воспользоваться несколькими способами. Всех их мы рассматривать не будет, а уделим время только двум, самым основным и наиболее точным способам. В любом случае, для выполнения диагностики вам необходимо демонтировать элемент, чтобы проверить его работоспособность. При демонтаже регулятора положения коленчатого шкива следует визуально осмотреть его — возможно, неисправности скажут сами за себя.

Зачастую визуальный осмотр дает возможность выявить определенные повреждения корпуса элемента, а также состояние самой колодки и непосредственно контактов. Если регулятор слишком грязный, его нужно промыть спиртом, поскольку его контакты всегда должны быть в чистоте. Если этот метод диагностики не помог обнаружить поломку, то следует проверить датчик более тщательно.

Первый способ

При помощи омметра можно произвести замер показателя сопротивления обмотки устройства синхронизации. Если регулятор вашего автомобиля находится в рабочем состоянии, то показатели омметра должны варьироваться в районе 550 — 750 ом.

Вольтметр для диагностики

Но перед тем, как приступить к диагностике регулятора положения шкива, уточните в мануале к вашей машине точный диапазон показателей для ДПКВ. Производитель указывает этот нюанс наиболее точно и вам нужно будет ориентироваться по нему. Если полученные результаты отличаются от тех, которые указаны в инструкции, то ДПКВ необходимо заменить, поскольку он является неисправным.

Второй способ

Этот метод позволит более точно определить состояние компонента. Чтобы протестировать устройство, вам потребуется:

  • цифровой вольтметр;
  • мегаомметр;
  • устройство для измерения индуктивности;
  • сетевой трансформатор.

Мегаомметр для диагностики прибора

Чтобы показатели были более точными, рекомендуется осуществлять диагностику при температуре воздуха не менее 20 и не более 22 градусов.

Сначала следует замерить показатель индуктивности обмотки регулятора. Для этого используйте измеритель индуктивности. Нормальные показания должны варьироваться в районе 200 — 400 мегагерц.

Используя мегаомметр, следует осуществить диагностику показателя изоляции. Если уровень напряжения составляет около 500 вольт, то показатель изоляции не должны превышать 20 мегаом.

Измеритель индуктивности для диагностики

Сетевой трансформатор потребуется в тех случаях, если в ходе диагностики устройства произойдет случайное намагничивание шкива синхронизации. Проанализировав полученные результаты, вы сможете сделать вывод о работоспособности ДПКВ или его выходе из строя. Как видите, такой способ проверки регулятора положения шкива требует определенных знаний.

Замена датчика положения коленвала

Сегодня речь пойдёт о том, как проводится замена датчика положения коленвала своими руками. По оценкам специалистов, датчик коленвала является чуть ли не единственным из датчиков автомобиля, неисправность которого приводит к остановке двигателя.

Почему так происходит? Основная функция датчика коленвала – синхронизировать работу форсунок или системы зажигания, и его неисправность автоматически приводит к сбою в работе всей системы зажигания и подачи топлива.

Нужно отдать должное тому, что датчик коленвала не так уж и часто выходит из строя. Как правило, это происходит по нескольким причинам.

Симптомы неисправностей

Итак, перейдем непосредственно к признакам, которые могут указывать на то, что именно датчик коленвала является виновником нарушений в работе силового агрегата:

  • возникновение эффекта детонаций при увеличении нагрузки;
  • снижение мощности мотора, его динамики;
  • потеря (плавание) холостых оборотов;
  • проблемы с запуском (как холодного, так и горячего двигателя), то есть стартер будет крутить гораздо дольше;
  • произвольное изменение оборотов при движении.

Неискушенный водитель может сразу броситься искать, где стоит пресловутый датчик. Однако нет 100% гарантии, что причина неполадок не кроется и в другом узле двигателя. В то же время, перебои в работе могут возникать не на постоянной основе. Поэтому для точного установления причин не обойтись без полноценной компьютерной диагностики силового агрегата.

Работа датчика основывается на изменениях в магнитном поле, которые возникает при появлении любого, даже крохотного, металлического предмета. На коленвал ставят металлический зубчатый диск, в котором отсутствует пара зубьев. Их вершинки должны попадать в магнитное поле датчика, который располагается напротив. Как только отсутствующие зубья пересекают область действия магнитного пол, устройство фиксирует это и передает свой сигнал на блок управления.

Замена датчика

Практически на любом СТО есть оборудование, с помощью которого быстро определят поломку ДПКВ и заменят его. Но эта вроде бы простая операция может обойтись довольно дорого. При наличии минимальных навыков обращения с инструментами, снять датчик хозяину машины не составит особого труда. Для этого нужно вооружиться гаечным ключом на 10 и отвёрткой.

Датчик положения коленвала Лада Гранта с кабелем и контактным разъёмом ЭБУ:

Пошаговая инструкция по замене ДПКВ:

  1. Автомобиль выставляют на ровное место, выключают зажигание и ставят на ручной тормоз.
  2. Поднимают капот. Минусовую клемму снимают с аккумулятора.
  3. Отвинчивают крепежные винты, отводят в сторону защитный фартук.
  4. Нажав на пластиковую клипсу, снимают фишку кабеля с контактного разъёма датчика.
  5. Головкой или рожковым ключом отвинчивают болт, и вынимают датчик из посадочного места.
  6. При установке нового прибора все вышеперечисленные действия повторяют в обратном порядке.

Устройство датчика коленвала

Коленчатый вал
это металлическая деталь сложной формы, имеющая шейки для крепления шатунов. Является неотъемлемой частью кривошипно-шатунного механизма (КШМ). Основная функция детали заключается в преобразовании усилий полученных от шатунов в крутящий момент.
Датчик положения коленвала (ДПКВ)
это датчик считывающий электромагнитные импульсы со шкива коленвала и отдающий их бортовому компьютеру. От дпкв зависит синхронизация работы системы зажигания и топливных форсунок.

В самом конце статьи вас ждет подборка видео проверок!

На сегодняшний день в автомобильной промышленности существует 3 типа ДПКВ: оптические, индукционные и на основе эффекта Холла. В данной статье расскажем вам как проверить датчик коленвала, на примере самого популярного индукционного типа.

  • Индукционный — состоит из намагниченного сердечника поверх которого намотана медная проволока. Конец катушки располагается максимально близко к коленвалу, для замера скорости его вращения и изменений напряжения;
  • Оптический — в основе лежит светодиод излучающий света и приемник который фиксирует момент исчезновения и появления света. Когда луч света прерывается, во время попадания на контрольный зуб, приемник это фиксирует и передает данные в ЭБУ;
  • Датчик Холла — на коленчатом валу находится магнит, при прохождении мимо датчика в последнем возникает постоянный ток, данные фиксируются и отправляются в ЭБУ.

Вне зависимости от типа, любой датчик ДПКВ предназначен для передачи в ЭБУ 2 параметров.

  • момент прохождения поршней через верхнюю мертвую точку и нижнюю мертвую точку;
  • замер положения коленвала.

Полученные данные отправляются в ЭБУ, после чего происходит корректировка следующих показателей.

  • Угол поворота распредвала;
  • угол опережения зажигания;
  • объем подачи топливной смеси;
  • Работа клапана адсорбера.

В зависимости от технической сложности двигателя задачи для ЭБУ могут кардинально разниться, однако ни один из существующих в данный момент блоков управления не способен работать без датчика коленвала!

Если датчик коленчатого вала неисправен, в работе ДВС могут быть сбои в виде: запоздания искрообразования, опережения угла зажигания, обедненной топливовоздушной смеси, все это ведет к нестабильной работе двигателя или вовсе его отказу запускаться.

Диагностика

Перед тем, как предпринимать действия по демонтажу и диагностике ДПКВ, надо убедиться в надёжности крепления прибора и очистить от грязи место его крепления и контактный разъём. После этого ещё раз проверяют работоспособность ДВС. В случае сохранения симптомов поломки датчика, его демонтируют.

Снятие датчика:

Сняв датчик, нужно понять, является ли он причиной неисправности двигателя. Перед тем, как диагностировать ДПКВ, проверяют целостность разъёмов и кабеля. Работоспособность прибора проверяют с помощью мультиметра:

  1. Измеритель устанавливают в режим омметра.
  2. Щупы мультиметра подсоединяют к контактам ДПКВ — нормальное сопротивление будет в пределах 550–750 Ом.
  3. Измеритель переводят в режим вольтметра, к наконечнику датчика подносят металлический предмет. Мультиметр должен фиксировать скачки напряжения.

Если такие результаты измерений не наблюдаются, то ДПКВ подлежит замене.

Покупая новый датчик положения коленвала Лада Гранта, в первую очередь нужно обращать внимание на брендовые изделия. Такой ДПКВ будет стоить намного дороже своих аналогов неизвестных производителей, но зато не принесёт неожиданных неприятностей в дороге

Назначение, устройство и принцип действия

Датчик положения коленчатого вала является основной регулирующей функцией системы впрыска топлива на автомобиле. Его наличие обеспечивает синхронную работу каждой форсунки двигателя и всей системы зажигания.

Драйвер состоит из следующих компонентов:

  • 1 — устройство капроновой рамы;
  • 2 — магнитопроводы, эти элементы изготовлены из стали;
  • 3 — комплект намотки, для которого используется тонкая медная проволока;
  • 4 — слой изоляции электрической цепи, чаще всего в виде эмали или смолы.

Нестабильная работа контроллера вызывает временные перебои в подаче топлива. Во время работы устройства модуль управления автомобилем, который представляет собой микроконтроллер, обеспечивает правильное положение поршня в заданное время для каждого цилиндра двигателя внутреннего сгорания.

Чтобы обеспечить регулировку с помощью устройства, процесс основан на следующем алгоритме:

  • Коленчатый вал силового агрегата снабжен специальной шестерней. На нем нет двух шестеренок, сделано это специально.
  • Когда коленчатый вал двигателя машины начинает двигаться, все зубья перемещаются в непосредственной близости от контроллера. Это способствует сильным искажениям его магнитного поля.
  • Сигналы генерируются в индукционной катушке регулятора при движении вала. Пакетные импульсы передаются в информационную базу, которая находится в памяти микроконтроллера. Две шестерни, отсутствующие на валу, считаются начальной, а также нулевой точкой. Из-за отсутствия этих шестерен микропроцессорный блок проводит диагностику исходного положения коленчатого вала.
  • Затем микропроцессор в автомобиле подсчитывает количество сигналов, отправленных устройством. Затем через определенное время определяется положение коленчатого вала.
  • Затем обработанные импульсные данные отправляются блоком управления на контроллер, используемый для активации топливной форсунки. Последний подает топливо в систему зажигания.

Если датчик положения коленчатого вала работает нормально, двигатель автомобиля будет работать на максимальной мощности. Приводной установке потребуется минимальное количество топлива для достижения максимальной мощности.

Разновидности датчиков

Отдельно стоит обсудить разные типы устройств:

  • Магнитная индукция ДПКВ. Устройства этого типа не требуют отдельного аккумулятора для питания. Значение напряжения в определенное время инициализируется для импульса модуля управления. Это происходит, когда синхронизирующая шестерня проходит через магнитное поле. Магнитное полепоявляется вокруг регулятора, а само устройство контролирует скорость вращения вала и может использоваться в качестве регулятора скорости.
  • Драйвер Холла, его работа основана на эффекте Холла. Это указывает на то, что текущая передача начинается, когда к устройству применяется переменное поле. Ролик синхронизатора сам задействует поле с помощью шестерен, которые влияют на поле, возникающее вокруг контроллера. Блок управления на эффекте Холла, используемый в качестве распределителя зажигания.
  • Устройство оптического типа. Этот тип драйвера включает вал, который выполняет синхронизацию с отверстиями или зубьями. Мишень вызывает перекрытие светового потока между диодным элементом и приемником. Последний преобразует полученный световой поток в сигнал. В результате на модуль микропроцессора подается напряжение.

Принцип работы датчика положения коленвала (ДПКВ)

Работа данного датчика состоит из электромагнитных импульсов, то есть он отдаёт показания которые считывает со шкива коленвала (Шкив указан синей стрелкой, датчик красной) контроллеру, или как его ещё называют электронный блок управления двигателем, а блок уже в это время определяет положение коленвала и даёт команду форсункам чтобы они топливо вливали в двигатель, так как поршни подходят в верхнее положение, а так же благодаря этому датчику ещё и искра происходит, опять же всё это делается в тот момент когда поршни в ВМТ (Это Верхнее Мертвое Положение) подходят.

Чтобы вы всё в реальности могли это увидеть, а именно где сам датчик находиться, что за шкив коленвала, то вам в этом фото чуть ниже прекрасно поможет начнём с поисков данного датчика в вашем автомобиле, сперва вам нужно будет найти коленчатый вал он находиться в самом низу двигателя автомобиля, так вот на конец этого вала устанавливается шкив с зубьями, его то и ищите, кроме этого на шкив так же ремень генератора установлен ну и соответственно сам датчик смотрит на зубья этого шкива , вот по такому образу вы его и сможете найти беспрепятственно, самое главное на будущее запомните одну вещь, все бензиновые двигатели принципиально между собой не различаются и поэтому если у вас допустим другой автомобиль, то не нужно хвататься за голову и говорить что данный датчик вы никогда не найдёте, ещё раз повторимся, все бензиновые автомобили очень схожи между собой.

Замена

Если в результате диагностики выяснится, что неисправен датчик, то его нужно поменять на новый прибор. На любом СТО эта операция займёт совсем немного времени. Единственный недостаток в том, что порой мастера могут очень дорого оценить свою работу. Самостоятельная замена датчика сэкономит деньги и не вызовет особых затруднений. Об этом может рассказать любой водитель, кто хоть раз менял его своими руками. Место расположения датчика доступно даже начинающему автолюбителю. Специалисты советуют следовать пунктам нижеследующей инструкции.

Снятие старого ДПКВ:

Пошаговая инструкция по замене ДПКВ:

  1. Автомобиль выставляют на ровном месте, выключают зажигание и ставят на ручной тормоз.
  2. Поднимают капот. Минусовую клемму снимают с аккумулятора.
  3. Отвинчивают крепежные болты и отводят в сторону защитный фартук.
  4. Отключают фишку кабеля от контактного разъёма датчика.
  5. Головкой или рожковым ключом отвинчивают крепёж, и вынимают датчик из посадочного места.
  6. При установке нового прибора все вышеперечисленные действия повторяют в обратном порядке.

Признаки неисправности датчика

Поскольку на основе сигналов этого датчика происходит корректировка дозирования топлива и системы зажигания, то неисправность его приводит к искажению сигналов и как следствие – перебои в функционировании силовой установки или же невозможность запуска.

Признаками поломки датчика коленвала являются:

  • не запускающийся мотор и сигнал «Check engine»;
  • затрудненный запуск двигателя;
  • неустойчивость работы мотора при разных режимах;
  • ощутимое падение показателя мощности мотора без видимых причин;
  • при увеличении нагрузки появляется детонация мотора.

Если проявился хоть один из данных показателей неисправности, следует узнать, не является ли датчик причиной сбоя в работе двигателя. Но для этого нужно знать, как проверить датчик коленвала.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
