Диагностика неисправностей стартера самостоятельно

Как определить неисправность стартера

Быстро определить неисправность работы стартера можно по характерным симптомам. В таблице ниже представлены самые основные из них и указаны возможные причины поломок.

Симптом	Неисправность	Причина
Стартер прокручивается	Вышел из строя планетарный механизм	Внутрь попала вода и вымыла пластичную смазку. В итоге износились втулки и зубцы планетарной шестерни. Неправильная регулировка топливной аппаратуры дизельного двигателя может привести к обратному удару венца по приводной шестерне бендикса
Вышел из строя бендикс	Просели пружины бендикса
Стартер щелкает	На корпусе пропала масса	Окисление или обрыв массового провода
Не хватает пускового тока для работы стартера	АКБ разряжен или его замкнуло
Износились щетки	Естественный механический износ, нужна замена щеток
Вышло из строя втягивающее реле	Перегорела обмотка либо контактные пластины
Вышел из строя якорь	Ламины ротора износились, произошло замыкание на массу якоря
Стартер крутит тяжело	Износились втулки ротора	Попала вода, вымылась пластичная смазка
Замкнул на массу щеточный узел	Попала вода, износ щеточного узла
Замкнула на массу обмотка статора	Попала вода, разрушилась изоляция обмотки статора
Замыкание обмотки якоря	Попала вода, повреждена изоляция обмотки якоря
При запуске стартера слышен металлический скрежет	Втулка бендикса износилась	Попала вода, в результате вымылась пластичная смазка либо произошел естественный износ детали
Образовались задиры на венце маховика
Втулка на валу свободного хода бендикса износилась
Стартер на холодную работает, а на горячую щелкает	Неисправность втягивающего реле	Залип сердечник втягивающего реле
Пружины в щеточном узле просели	Пружины нагрелись по причине долгого использования и перегрева стартера
Износились втулки	Вымылась пластичная смазка
Уменьшилась площадь контакта пластин (пятаков)	Подгорание пятаков
Пропадает минус на щеточном узле	Окислились контакты и при нагревании ток перестает к ним поступать

Ресурс работы стартера около 70-200 тыс. км и чтобы он служил вашему автомобилю максимально долгое время, периодически нужно проводить некоторые профилактические работы.

Когда необходимо максимально правильно произвести проверку стартера и последующий его ремонт, рекомендуется изучить технические характеристики конкретной модели. Основными из них есть: номинальное напряжение и его мощность, потребляемый ток и возникающий крутящий момент, а также частота вращения вала.

Как определить неисправность стартера

Большинство поломок стартера достаточно легко определяются по характерным признакам.

Для удобства наиболее распространенные неисправности узла и их симптомы сведены в таблицу:

Симптомы неисправности	Суть проблемы	Причина появления
Стартер исправно крутится, но маховик стоит на месте	Поломался планетарный механизм бендикса	Износились втулки механизма
Не работает пружина	Пружина ослабла
Зубцы шестерни и венца маховика не входят в зацепление	Износились зубцы
Стартер щелкает, но не крутится	Нет массы	Кабель на массу оборван или окислен контакт
Недостаточно силы тока	Аккумулятор не заряжен, либо не набирает емкость
Нет контакта между кольцом ротора и щетками	Износ щеток
Втягивающее реле не работает	Подгорели контакты или сгорела обмотка
Якорь не рабочий	Замыкание в обмотке, износилось или выгорело контактное кольцо, ламины пропускают ток
Стартер еле вращается	На втулках появился износ	Выработка от времени или попадания грязи
Замыкание в щеточном узле	Деталь покрыта пылью графита от щеток
Витки обмотки статора пробивают на массу	Коррозия, ротор трет об обмотку
Межвитковое замыкание обмотки на якоре	Изоляция повреждена из-за коррозии или задевающего обмотку статора якоря
Резкий скрежет при попытке включения стартера	Задир на венце маховика или обломанные зубья	Естественный износ, попадание абразивного материала на шестерни, воздействие коррозии, бракованная деталь
Износилась втулка бендикса
На холодном двигателе стартер работает, после прогрева слышны щелчки	Втягивающее реле неисправно	Залипание сердечника реле
Проседание пружин, прижимающих щетки	Естественная усталость или перегрев стартера при запуске
Выработка на втулках	Естественный износ или попадание на стенки песка или другого абразива
Подгоревшие пятаки контактов	Естественный износ, слишком долго гоняется стартер при запуске
Нет минуса на щеточном узле	Окисление контакта

Диагностика бендикса

Как проверить регулятор давления топлива и частые причины неисправности Для этого мультиметром (тестером) последовательно сначала замеряют напряжение на клеммах аккумулятора, отключенного от бортовой сети автомобиля. Оно составляет примерно 12,7 В. При показаниях прибора менее 12 В считается, что аккумулятор сильно разряжен и не пригоден к дальнейшим проверкам.

Далее восстанавливают штатное соединение проводов и замеряют напряжение на клеммах батареи и контактах реле. По сравнению с предыдущим случаем оно меняется не более чем на 0,1 В и будет равным в обеих контрольных точках. Переводят ключ в положение запуска. Напряжение на контактах реле не должно опускаться менее 12 В. В противном случае скорее всего неисправны соединительные провода, возможно, что подгорел один или несколько контактов в цепи протекания тока.

Чтобы проверить, целы ли щётки, возьмите 12-вольтовую лампочку. Её провода подсоедините к держателю и к массе щёток. Если лампочка загорится – это признак поломки, и щётки придётся заменить.

Работа под большой нагрузкой, может привести к короткому замыканию обмоток якоря. Как определить место замыкания, кроме визуального осмотра, можно проверить якорь стартера мультиметром. Проверка заключается в измерении сопротивления между корпусом и обмотками.

Еще одним способом определения работоспособности пускового устройства силового агрегата является проверка его элементов: бендикса, щеток и обмотки. Для тестирования двух последних потребуется 12-вольтовая лампочка, контакты которой необходимо подключить к массе и держателю щеток при этом на стартер должно подаваться напряжение от источника питания автомобиля.

Бывает ситуация, когда при исправной детали мотор по-прежнему не начинает крутиться. Это можно увидеть после его снятия с автомобиля, при этом отключать деталь от сети не нужно. После замыкания соответствующих клемм движение бендикса будет отсутствовать. Эту неисправность вызывают изношенные ролики, послабление хода пружины либо отсутствие смазки. Ремонтировать бендикс нет смысла, единственное, следует взять с собой в автомагазин выработанную деталь, чтобы не ошибиться.

Также, при демонтаже щеточного узла, обязательно проводим визуальный осмотр щеток, коллектора, втулок, обмотки и якоря. Ведь при выработке втулок может осуществляться просадка тока при запуске и нестабильное срабатывание моторчика, а поврежденный или подгоревший коллектор будет попросту «съедать» щетки.

Читать далее: Почему прикуриватель не работает в машине и не фиксируется: как его снять и подключить, ремонт

Если стартер включается, а мотор не крутит, пришло время узнать, как проверить бендикс стартера. Бендикс обычно не ремонтируется, а заменяется, но причины его поломки знать необходимо. Их не много:

• засохла или загустела смазка;
• износились пружины;
• на роликах появились дефекты и стёртости или произошёл диаметральный износ.

Проверка бендикса производится без сложностей. Придумайте мягкую прокладку, чтобы обернуть механизм и тем самым избавить от повреждений.

Затем поместите его в тиски, при этом муфта прибора должна иметь односторонний поворот. Если есть вращение в две стороны, причина поломки – дефект муфты. Эту деталь придётся заменить. Соблюдая точный порядок действий и инструкций, проверку стартера и замену дефектных деталей вы проведёте без труда.

Неисправности стартера

В данной статье попытаюсь объяснить, как выявить неисправности стартера, с которыми я сталкивался в процессе эксплуатации своих авто, не снимая его с автомобиля. Дело в том, что причины могут быть разными. Но каковыми бы не были причины, у Вас всегда есть три самых простых способа завести автомобиль с механической коробкой и в некоторых случаях один, с коробкой автомат.

1.  С толкача, когда есть, кому толкнуть авто.
2. На буксире другим автомобилем
3. Способ подходит и для автомобилей с коробкой автомат. Используется в самых крайних случаях на стартерах с неработающим бендиксом.

Если есть доступ к стартеру и заряда в батарее достаточно, надо перемкнуть две клеммы плюсового провода стартера на корпусе бендикса любым металлическим предметом, (отверткой, гаечным ключом и т. п.). Для того чтобы это сделать, необходимо автомобиль поставить на стояночный тормоз, коробку установить в нейтральное положение и если есть подсос слегка его вытянуть. Соединять контакты надо очень аккуратно, чтобы не создать замыкание сети.

Выявляем неисправности

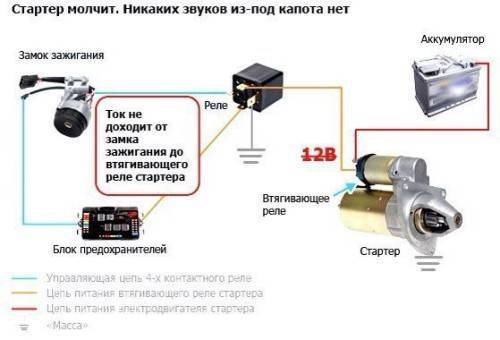

Вставляете ключ в замок зажигания, поворачиваете, а стартер вообще не включается.

1. Нет питания в сети. (Проверить контакты на аккумуляторе, если необходимо подтянуть гайки на клеммах для лучшего соприкосновения с выводами батареи).
2. Нет контакта на плюсовой клемме бендикса. (Поправить или надеть клемму, проверить на окисление, если на клемме белый налет, почистить и одеть провод).

Та же ситуация что и в предыдущем пункте, но стартер вращается медленно и двигатель не заводится.

1. Низкий заряд аккумуляторной батареи. (Зарядить батарею, если не заряжается, заменить.)

Включаете зажигание, слышен щелчок в двигательном отсеке со стороны стартера, но вращение не происходит.

1. Подгорели контакты плюсового провода в бендиксе. (Снять стартер, заменить бендикс на новый, либо разобрать, поменять или почистить контакты, собрать и установить на место.)

Аккумулятор полностью заряжен, все срабатывает, но стартер вращается медленно или рывками. Тут два варианта.

1. Выработались втулки вала якоря. ( Снять стартер, разобрать, поменять втулки, собрать и установить на место.)
2. Стерлись щетки подачи напряжения на вал якоря и статор.
   (Снять стартер, разобрать, поменять статор с щетками на рабочий, либо заменить щетки на новые. Собрать и установить на место.)

Есть еще одна неисправность которая была у стартера моего автомобиля.

Рассыпалась шестерня редуктора вращения вала и заклинила стартер.Четыре варианта решения проблемы.

1. Заменить стартер.
2. Заказать на ремзаводе копии неисправных деталей.
3. Заказать новые детали в интернет магазине.
4. Купить б/у запчасти и поменять неисправные.

Это неисправности стартера и способы их устранения, с которыми я сталкивался и могу утверждать, что устранение их не так уж и сложно для тех, у кого есть руки, желание, и надежный инструмент.
Возможно, есть и другие неисправности стартера, но мне пока не приходилось с ним сталкиваться.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Как известно, стартер является устройством, которое запускает двигатель автомобиля. Фактически, стартер является электродвигателем, который питается от АКБ. Вполне очевидно, что выход стартера из строя значительно усложняет или делает невозможным запуск ДВС.

При этом стартер редко выходит из строя неожиданно. Другими словами, на возникновение неисправностей указывают определенные признаки. Далее мы рассмотрим, по каким симптомам можно определить, что стартер неисправен, а также как проверить стартер от аккумулятора или мультиметром.

Читайте в этой статье

Стартер издает посторонние звуки

Треск или скрежет в момент пуска двигателя

Этот звук возникает при неполном зацеплении шестерни стартера с зубьями венца маховика. Причин может быть несколько, и большинство из них устраняются легко.

• Ослабло крепление стартера к колоколу сцепления. Такое бывает. Просто попробуйте пошатать стартер рукой, если он не сидит плотно, затяните гайки его крепления с требуемым моментом и попробуйте запустить мотор. Скорее всего, пугающие звуки исчезнут.
• Недостаточное перемещение скользящей муфты стартера. Шестерня просто не встает на свое место. Обычно виноват заросший грязью вал. Для восстановления работоспособности, с автомобиля. Далее очистите вал и смажьте его хорошей консистентной смазкой. Проверьте перемещение шестерни, заеданий быть не должно.
• Может быть виновата вилка, перемещающая скользящую муфту. Бывает, что она ломается или деформируется, хотя и редко. В обоих случаях, вилку нужно заменить.
• Подъеден венец маховика. Данную проблему вы легко увидите, сняв стартер и просто заглянув в отверстие колокола сцепления. Решений у проблемы несколько: замена маховика, замена венца (старый сбивают, а новый нагревают и горячим напрессовывают на маховик), можно попробовать перевернуть старый венец (нагреваем венец и спрессовываем его с маховика, нагреваем повторно и напрессовываем обратной стороной).

Ослабло крепление втягивающего к корпусу стартера. Как результат — неполное перемещение шестерни. Подтяните крепеж.

Визг. При этом двигатель иногда чуть проворачивается, но недостаточно для запуска

Как правило, такое поведение говорит о том, что вам нужно поближе познакомиться с бендиксом.

Для тех, кто не вполне понимает, что это такое, поясним.

Бендикс — это не что иное как обгонная муфта. Ее смысл в том, что при вращении стартера она жестко связывает приводную шестерню с валом электродвигателя, а в момент, когда двигатель запустился, и его обороты выросли, он начинает проскальзывать, не давая ДВС вращать электродвигатель стартера. Аналогичная штука присутствует в заднем колесе велосипеда, это она издает характерный стрекочущий звук при движении накатом. То есть, это вовсе не сама шестерня привода, а именно та штука, к которой эта шестерня крепится.

Снимается эта деталь достаточно просто, но испачкаетесь сильно. Хотя, если вы сняли стартер, вас это уже не должно волновать.

1. Спрессовываем упорную втулку с оси.
2. Поддеваем отверткой и снимаем пружинное стопорное кольцо.
3. Снимаем бендикс в сборе с шестерней.
4. Меняем на новый и собираем все в обратном порядке.

Вот и все неисправности.

Отдельные проверки

Отдельно можно протестировать различные части стартера, в том числе и тяговое реле. К нему подсоединяется вывод плюса АКБ, а к его корпусу – минусовая клемма. Если реле в порядке, бендикс должен выдвигаться вперёд.

Если бендикс не выдвигается, можно определить следующие неполадки:

• Заклинивший якорь;
• Перегорание обмотки;
• Сгорание контактов реле.

Можно протестировать сам бендикс по отдельности. Корпус муфты обгонной через мягкую прокладку зажимается в тиски, а затем прокручивается вручную влево и вправо.

Бендикс стартера

Исправный бендикс не должен крутиться в обе стороны, так как это будет свидетельствовать о повреждении стопора и неисправности обгонной муфты. Понятно, что бендикс, вращающийся в обе стороны, не даст стартеру нормально прокручиваться, а лишь вхолостую.

Что касается проверки обмотки, то это делается специальными приборами, такими как дефестокоп. Опять же, если прибора нет, можно использовать лампочку, но уже на 220 В. Принцип теста сводится к обнаружению пробоев. Как и в случае с щётками, нужно подсоединить тестер одним концом на корпус, другим – к выводу обмотки. О пробое можно судить по загоревшейся лампочке.

Проверить можно практически все части стартера, в том числе и якорь.

Видео в этой статье: как проверить стартер самому

Как видим, существует масса способов, как определить неисправность стартера на своём авто. И осуществить это можно своими руками, без применения каких-либо сложных приборов и технологий.

Неисправность — стартер

Неисправности стартера выявляют при его осмотре.
 

Неисправности стартеров имеют много общего с неисправностями генераторов и устраняются теми же способами. Поэтому здесь приводится лишь описание регулировки и испытания стартеров и необходимые данные по ним.
 

Неисправности стартеров имеют много общего с неисправностями енераторов и устраняются теми же способами, что и для генераторов.
 

Приставка для измерения светового потока ЛЛ.

При неисправности стартера лампы не зажигаются или горят, не мигая.
 

Перечислите неисправности стартера, реле привода и пускового реле, их причины и способы устранения.
 

К неисправностям стартера относятся: загрязнение коллектора, износ щеток и коллектора; окисление контактов, обрыв или замыкание в обмотках тягового реле; износ зубьев шестерни и венца маховика. Вследствие указанных неисправностей стартер не проворачивает коленчатый вал в холодном двигателе, не включается, не соединяется с венцом маховика или не работает совсем.
 

К неисправностям стартера относятся: износ или загрязнение щеток и коллектора, окисление контактов включателя, обрыв или замыкание в обмотках, износ деталей муфты свободного хода и зубьев шестерни. Указанные неисправности приводят к тому, что стартер не развивает нужной мощности и числа оборотов, не соединяется с зубчатым венцом маховика или не работает совсем. Загрязненный коллектор протирают ветошью, смоченной бензином, или зачищают стеклянной шкуркой; изношенные щетки заменяют новыми. Для устранения остальных неисправностей стартер подвергают ремонту в мастерских.
 

К неисправностям стартера относятся: износ или загрязнение щеток и коллектора, окисление контактов включателя, обрыв или замыкание в обмотках, износ деталей муфты свободного хода и зубьев шестерни. Указанные неисправности приводят к тому, что стартер не развивает нужного числа оборотов и мощности, не соединяется с зубчатым венцом маховика или не работает совсем. Загрязненный коллектор протирают ветошью, смоченной бензином, или зачищают стеклянной шкуркой, изношенные щетки заменяют новыми. Для устранения остальных неисправностей стартер подвергают ремонту в мастерских.
 

Установка шестерен пускового двигателя.

Для ручного пуска двигателя шнуром, в случае неисправности стартера, на маховике имеется кольцевая канавка с двумя выемками. Маховик закрыт кожухом с установленным на нем стартером. При ручном пуске кожух маховика снимают.
 

Причиной может быть нарушение контакта или обрыв провода, обрыв электродов в лампе, неисправность стартера и недостаточное напряжение в сети. Для определения и устранения неисправности прежде всего следует сменить лампу; если она вновь не будет гореть, заменить стартер и проверить напряжение на контактах держателя. При отсутствии напряжения на контактах держателя лампы необходимо найти и устранить обрыв сети и проверить контакты в местах присоединения проводов и балластному сопротивлению и держателю.
 

Причиной может быть нарушение контакта или обрыв провода, обрыв электродов в лампе, неисправность стартера и недостаточное напряжение в сети. Для определения и устранения неисправности прежде всего следует сменить лампу; если она вновь не будет гореть, заменить стартер и проверить напряжение на контактах держателя. При отсутствии напряжения на контактах держателя лампы необходимо найти и устранить обрыв сети и проверить контакты в местах присоединения проводов к балластному сопротивлению и держателю.
 

Якорь электродвигателя стартера вращается, но не проворачивает коленчатый вал двигателя. Это указывает на неисправность стартера, точнее его привода. Возможны пробуксовка муфты свободного хода, отсоединения или поломки в рычажной системе привода.
 

Катоды лампы накалены, но лампа не зажигается и не мигает. Причинами могут быть: ошибки в схеме, неисправность стартера, пробитие конденсатора для подавления радиопомех, замыкание на корпус; в бесстартерных схемах включения: низкое напряжение сети, пробой резонансных конденсаторов или короткое замыкание части витков вторичной обмотки трансформатора, низкая температура окружающей среды.
 

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм,  плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

• не производить непрерывный старт двигателя длительностью более 15 секунд;
• при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
• следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала
