Дифференциал коробки передач

Как работает коробка и нужна ли она?

Как работает?

Для начала разберёмся, как работает раздаточная коробка. Принцип работы раздаточной коробки заключается в том, что дифференциалы, которые бывают двух типов (симметричные и несимметричные) делят крутящий момент на оси. Первый вид механизма распределяет крутящий момент поровну, а второй — не поровну, в зависимости от заданных показателей. Так или иначе, благодаря этому прибору приводные валы могут работать с разной скоростью, что увеличивает манёвренность и устойчивость машины при повороте и при езде по бездорожью.

Принцип действия раздатки:

Также под дифференциалом может быть установлен блокиратор. Это устройство помогает заблокировать дифференциал, распределяющий крутящий момент. После такой блокировки колёса будут вращаться строго с одинаковой скоростью. Управлять этой функцией можно самостоятельно из салона автомобиля либо можно настроить автоматическую блокировку. Такая функция востребована на тех машинах, которым приходится ездить, например, по длинным полям.

У раздаточной коробки существует несколько режимов работы. Она может функционировать:

• при двух активных мостах и блокировке дифференциала, которая осуществляется в автоматическом режиме;
• при двух активных мостах, но на понижающей передаче с условием перманентной блокировки дифференциала;
• при двух работающих мостах и с условием перманентной блокировки дифференциала;
• при двух работающих мостах;
• при условии работы только заднего моста.

Если коробка не работает

Неисправности раздаточной коробки бывают разными. Однако существует несколько наиболее часто встречающихся недугов прибора:

• Сложно включаются передачи. Если у вас наблюдается такая проблема, проверьте штоки и вилки прибора. Они могли износиться в результате долгой эксплуатации. Если это так, следует заменить их как можно скорее. Также причиной могут стать задиры, образовавшиеся на зубчатых колёсах. Если ни одна из указанных причин не касается вас, остаётся лишь проверить фиксаторы. Возможно, указанная проблема вызвана их расхлябанностью.
• Передачи автоматически выключаются на ходу. Скорее всего, необходимо заменить шестерни. Их зубья наверняка уже успели износиться. Если шестерни в порядке, проверьте целостность креплений вилок. Они могут соскакивать.
• Коробка ужасно шумит. Для начала вспомните, какие смазывающие вещества вы используете? Возможно, их вязкости недостаточно и нужно подобрать что-то более густое. Зубчатые колёса могли прийти в негодность. Тогда их нужно заменить. Эта же причина может быть вызвана проблемами при работе сцепления или стиранием подшипников.
• Вытекает масло из РК. Если вы определили, что масло течёт именно из неё — просто купите новые прокладки и попросите мастера их установить.

К сожалению, самостоятельно починить коробку любителю почти невозможно. Единственное, что новичок в ремонтном деле сможет сделать своими руками — произвести замену масла. Для всех остальных процедур потребуется помощь специалиста.

Нужна ли раздаточная коробка?

Как и у любого механизма, у РК есть свои преимущества и недостатки.

Начнём, пожалуй, с минусов. Точнее, с одного, но существенного минуса раздаточной коробки. Дело в том, что большинство её деталей довольно дорого стоят. Поэтому их замена обойдётся недёшево. А те детали, которые продаются по приемлемым ценам, сложны в починке, поэтому тоже могут потребовать средств от автовладельца на работу мастера.

• При работе «раздатки» во время движения автомобиля на низкой скорости крутящий момент передаётся на оси. Это увеличивает проходимость внедорожника.
• Примечательно, что при работе «раздатки» большой крутящий момент не может потеряться. Это достигается благодаря демультипликатору. Он является помощником машины в сокращении интенсивности кручения валов привода.
• Также у водителя автомобиля, оснащённого раздаточной коробкой, есть возможность самостоятельно определять число передачи.
• При езде в сложных условиях РК станет другом и помощником автомобилиста, помогая его «железному коню» эффективно преодолевать ландшафтные препятствия.
• Ну и, конечно, одно из ведущих преимуществ заключается в том, что работа раздаточной коробки продляет жизнь трансмиссии.

Но не стоит забывать, что никакая раздаточная коробка не умаляет важности мастерства водителя, решившего проехать на внедорожнике по сложным участкам. Ведь даже при управлении самым «навороченным» авто неопытность ездока может сыграть с ним злую шутку

Блокировка дифференциала

Блокировка дифферециала с гидроприводом включения

Но у автомобильного дифференциала есть существенный недостаток, который проявляется в случае, когда сопротивление вращению на одном из колес полностью пропадает (к примеру, оно попало на скользкий участок дороги). В результате особенностей работы, у колеса, потерявшего сопротивление дороги, максимально возрастает угловая скорость. То есть, по сути, все вращение передается только на него, в то время как второе колесо из-за сопротивления останавливается.

В результате автомобиль обездвиживается, поскольку из-за низкого сопротивления на одном колесе падает и крутящий момент на нем. А поскольку дифференциал работает симметрично, то на втором колесе момент тоже очень мал, и его явно недостаточно, чтобы заставить его вращаться. Чтобы решить такую проблему, достаточно лишь замедлить вращение буксующего колеса, тем самым повысив крутящий момент на нем, и соответственно, на втором колесе. И для этого применяются блокировки дифференциала.

Видео: GБлокировки дифференциала для УАЗа, разновидность и принцип работы

Все просто – если обеспечить жесткое соединение одной полуоси с чашкой дифференциала, то она просто не сможет вращаться быстрее, чем шестерня редуктора. Из-за этого не будет происходить перераспределение вращения, крутящий момент на обеих полуосях будет одинаковым, и его хватит, чтобы обеспечить вращение и колеса, на котором имеется сопротивление, то есть автомобиль сможет двигаться даже в случае потери сопротивления на одном из колес.

Блокировки дифференциала различаются по степени блокирования и бывают они с:

1. Полной.
2. Частичной блокировкой.

Полная описана выше и указывает она на то, что происходит жесткое соединение элементов дифференциала машины, по сути, он просто прекращает выполнять свои функции и крутящий момент подается равно на обе полуоси.

В частичной же блокировке передача усилия между составными элементами узла ограничена определенной величиной, что обеспечивает повышение крутящего момента на колесе, получающем повышенное сопротивление.

Устройство дифференциала и принцип работы

Начнем с первого типа. Конический дифференциал зачастую выполнят функцию межколесного дифференциала. Цилиндрический дифференциал обычно встречается на полном приводе и ставится между осями. Червячный дифференциал универсален, что позволяет ставить механизм как между колесами, так и использовать в качестве межосевого.

При этом наиболее распространенным является конический дифференциал, а базовые элементы его конструкции активно используются и в устройстве других типов дифференциалов. По этой причине рассмотрим устройство и принцип работы конического дифференциала в качестве примера.

Итак, конический дифференциал, как уже было сказано выше, фактически является планетарным редуктором. В конструкцию включены полуосевые шестерни и сателлиты, которые находятся в корпусе (чашке дифференциала).

Сами сателлиты, которые реализуют функцию планетарной шестерни, позволяют соединить корпус и полуосевые шестерни. С учетом того, какую величину крутящего момента нужно передать, в конструкцию дифференциала могут интегрировать 2 или 4 четыре сателлита.

Солнечные (полуосевые шестерни) осуществляют передачу крутящего момента на ведущие колеса автомобиля. Передача происходит через полуоси, соединение полуосевых шестерен и полуосей выполнено через шлицы.

В первом случае симметричный дифференциал позволяет распределять крутящий момент по осям в равной степени, причем независимо от величины угловых скоростей ведущих колес.

Такой дифференциал используют для установки между колесами (симметричный межколесный дифференциал). Несимметричный дифференциал способен разделять крутящий момент в том или ином соотношении. Данная особенность позволяет использовать его между ведущими осями.

Теперь перейдем к принципам работы дифференциала. Прежде всего, симметричный дифференциал работает в трех основных режимах. Первый режим – движение по прямой, второй — движение в повороте, третий — езда по дорогое с плохим сцеплением (грязь, лед и т.д.).

Когда автомобиль движется прямо, колеса испытывают равнозначное сопротивление. Происходит передача крутящего момента от главной передачи на корпус дифференциала. Вместе с корпусом перемещаются сателлиты, которые, в свою очередь, осуществляют передачу момента на ведущие колеса.

Однако если машина заходит в поворот, колесо, которое находится ближе к центру (внутреннее ведущее) нагружается сильнее и начинает испытывать большее сопротивление сравнительно с наружным колесом (дальним от центра поворота).

В результате роста нагрузки внутренняя полуосевая шестерня несколько замедляет вращение, а это приводит к тому, что сателлиты начинают вращаться вокруг своей оси. Такое вращение сателлитов приводит к увеличению частоты вращения наружной полуосевой шестерни.

На практике возможность движения ведущих колес с разными угловыми скоростями делает возможным прохода поворота без пробуксовок. Кстати, крутящий момент все равно распределяется на ведущие колеса равнозначно.

Если же автомобиль забуксовал в грязи, в снегу или на льду, одно колесо испытывает большее сопротивление, чем другое. В этом случае дифференциал (благодаря своей конструкции) инициирует ускоренное вращение буксующего колеса, тогда как другое колесо замедляется.

Выходом из ситуации становится необходимость увеличения крутящего момента на колесе, которое не буксует. Для этого дифференциал необходимо заблокировать. По этой причине внедорожники имеют дополнительную возможность блокировки дифференциала, тогда как легковые авто и даже некоторые современные бюджетные «паркетники» лишены такой функции.

Устройство и принцип работы механической коробки передач. Виды механических коробок (двухвальная, трехвальная), особенности, отличия

Автоматическая коробка передач (АКПП, АКП) «классического» типа с гидротрансформатором: устройство и принцип работы. Плюсы и минусы гидромеханической АКПП.

Передачи включаются туго или не включаются скорости на механической коробке передач: основные причины неисправности и возможные неполадки.

Коробка передач «механика»: основные плюсы и минусы данного типа КПП, принцип работы механической трансмиссии автомобиля (МКПП).

Стыковка коробки передач и двигателя автомобиля

Соединение механической и автоматической трансмиссии с ДВС: на что обратить внимание, особенности и нюансы

Что такое КПП в автомобиле: назначение коробки передач, виды коробок передач, принцип работы, отличительные особенности трансмиссий.

Назначение узлов раздаточной коробки

Межосевой дифференциал

Данный узел позволяет распределить межосевой крутящий момент и дает приводным валам вращаться на разных угловых скоростях

Это особенно важно при движении в поворотах, поскольку колеса проходят разное расстояние и, следовательно, должны вращаться с разной скоростью. Если раздаточная коробка не оснащена таким узлом, обеспечить колесам возможность вращаться с разными скоростями можно только путем отключения одной оси. Межосевые дифференциалы бывают симметричными и несимметричными

Первый работает таким образом, что крутящий момент раздается поровну на обе оси, второй делит его в определенной пропорции

Межосевые дифференциалы бывают симметричными и несимметричными. Первый работает таким образом, что крутящий момент раздается поровну на обе оси, второй делит его в определенной пропорции.

Статья в тему: Как выставить зажигание без стробоскопа неоновой лампой

Механизм блокировки межосевого дифференциала

Чтобы автомобиль мог полноценно реализовать свои внедорожные возможности, межосевой дифференциал оснащают блокирующим механизмом, назначение которого в том, чтобы принудительно заставить колеса обеих осей вращаться с одинаковой скоростью. Блокирование может происходить либо принудительно, либо вручную, в зависимости от типа механизма. В настоящее время используются следующие виды блокировок:

• дифференциал самоблокирующийсяTorsen;
• фрикционная многодисковая муфта;
• вязкостная муфта (вискомуфта).

Первыми двумя механизмами оснащается раздаточная коробка кроссоверов в силу недостатков, описанных ниже.

Вискомуфта

Это наиболее простое устройство, позволяющее автоматически заблокировать межосевой дифференциал. Принцип ее работы следующий: внутри нее находятся перфорированные диски, погруженные в силиконовую жидкость, часть дисков соединена с корпусом, а остальные со ступицей; во время пробуксовки колес одной из осей одни диски начинают вращаться быстрее других, силиконовая жидкость разогревается и густеет, как бы склеивая ступицу с корпусом.

Основное достоинство такой системы – низкая стоимость. Недостатков гораздо больше: срабатывание происходит с запозданием, в результате чего автомобиль может успеть зарыться буксующими колесами; блокировка дифференциала не полная; от продолжительной работы происходит перегрев; данный узел несовместим с системой ABS.

Самоблокирующийся дифференциал Torsen

Это конструкция, состоящая из набора червячных шестерен – ведущих и ведомых. Принцип работы данного устройства следующий: пока все колеса хорошо «держат» дорогу, дифференциал раздает крутящий момент осям поровну. Как только одна из осей пробуксовывает, момент, благодаря силам трения в червячной передаче, перебрасывается на другую ось, соотношение усилий может доходить до 20:80. Основной минус такого решения – ограничения по прочности конструкции. По этой причине Torsen не устанавливается на внедорожниках, его удел – кроссоверы.

Многодисковая фрикционная муфта

Это набор фрикционных дисков, имеющих контролируемую степень сжатия. Такая муфта позволяет распределять между осями крутящий момент в зависимости от условий местности. В обычных условиях момент делится поровну. Во время пробуксовки одной из осей диски муфты сжимаются, дифференциал полностью или частично блокируется. Для обеспечения работы муфта может оснащаться электрическим или гидравлическим приводом и электронной системой управления. Еще межосевой дифференциал можно заблокировать вручную посредством механического, пневматического, гидравлического или электрического привода. Многие автомобили имеют возможность блокировки дифференциала, как в автоматическом, так и в ручном режиме.

Статья в тему: Рекомендации и советы по установке сигнализации на автомобиль

Назначение данного узла заключается в передаче крутящего момента приводному валу передней оси автомобиля для обеспечения работы полного привода. Она состоит из пары зубчатых колес (ведущее и ведомое) и приводной цепи. Помимо передачи цепной, в раздаточной коробке может применяться зубчатая, состоящая из цилиндрических шестерен.

Принцип работы

Для примера рассмотрим принцип работы самого распространенного типа дифференциала – конического. Состоит такой узел из корпуса, шестеренок, закрепленных на полуосях, а также сателлитов.

Устройство симметричного конического дифференциала

Компоновка дифференциала такая – корпус зафиксирован на ведомом шестеренчатом колесе главной передачи. Внутри него на жестко закрепленных осях расположены сателлиты. Полуоси, передающие вращение на колеса, своими концами заходят в корпус. Полуосевые шестеренки имеют постоянное зацепление с шестернями-сателлитами. В общем, все достаточно просто.

Сателлиты имеют две степени движения. Они зафиксированы на осях в корпусе, поэтому и вращаются вместе с ведомым шестеренчатым колесом главной передачи. Также они могут крутиться и вокруг своей оси.

При прямолинейном передвижении колеса ведущей оси испытывают одинаковое сопротивление, поэтому момент делится по полуосям равномерно. Сателлиты в этом случае вращаются лишь с корпусом, а относительно своих осей они неподвижны.

При вхождении в поворот, колесо, движущееся по внутренней стороне, испытывает повышенное сопротивление, по сравнению с внешним. Поскольку жесткой связи между ними нет, то из-за возникшего сопротивления внутреннее колесо замедляется и возникает разница в угловых скоростях на полуосях. Это приводит к тому, что сателлиты начинают крутиться на осях, передавая больший момент на полуось колеса, движущегося по внешней стороне. То есть, благодаря дифференциалу замедление одного колеса приводит к ускорению второго.

Но в функционировании дифференциала есть один существенный недостаток – при потере сопротивления на одном колесе узел весь крутящий момент подаст на него. В результате, при вывешивании одного из ведущих колес или его попадании на скользкий участок, все вращение пойдет на него, второе же колесо остановиться – автомобиль окажется обездвиженным. Для борьбы с этим негативным качеством используются блокировки, которые предотвращают подачу всего крутящего момента только на одну полуось.

Что представляет собой дифференциал и каково его назначение

В машине дифференциал является особым механизмом , который распределяет угловые скорости и момент вращения на колёса от основной передачи. Это необходимо для того, чтобы автотранспорт нормально поворачивался, при этом не нарушая равномерность сцепления колёс. При попытке развернуть движущуюся повозку с жёсткой осью вы непременно столкнётесь с тем, что колесо, располагающееся внутри радиуса, начинает пробуксовывать.

В то же время колесо, располагающееся на наружной дуге, которое должно двигаться на порядок быстрее, утрачивает сцепление с поверхностью. Проще говоря, оказывается, что крайне проблематично совершать поворот с парой колёс, насаженных на единую ось. Остаётся лишь выразить сочувствие несчастным лошадям, которым приходится таскать неповоротливые телеги.

Но автомобиль – не телега и в том числе потому, что при совершении им поворотов активируется дифференциал, распределяющий скорость вращения таким образом, чтобы колёса замедлялись внутри дуги поворота и ускорялись в 3 раза при движении по внешней дуге. Это происходит исключительно благодаря механическому распределению момента вращения, без участия со стороны водителя.

Как снять редуктор заднего моста ВАЗ 2107

Разобрать редуктор и заменить в нём всё необходимое (или поменять редуктор целиком) автовладелец может самостоятельно, сэкономив таким образом около 1500 рублей (примерно столько стоит эта услуга в автосервисе). Вот что потребуется для работы:

• комплект торцевых головок и длинный вороток;
• набор рожковых ключей;
• набор накидных ключей;
• съёмник для задних полуосей;
• отвёртка с плоским жалом.

Последовательность работы

Перед началом работы из заднего редуктора обязательно сливается масло. Для этого достаточно отвернуть пробку на корпусе заднего моста, предварительно подставив под него какую-нибудь ёмкость.

1. Автомобиль устанавливается на яму. Задние колёса поднимаются с помощью домкратов и снимаются. Передние колёса при этом должны быть надёжно зафиксированы.
2. После снятия колёс откручиваются все гайки на тормозных барабанах и снимаем их крышки. Открывается доступ к тормозным колодкам.

Фрикционная многодисковая муфта как блокирующий механизм (принцип работы, достоинства и недостатки)

Это комплект фрикционных дисков, которые имеют контролируемую степень сжатия. Подобная муфта дает возможность распределять момент между осями зависимо от условий местности. Если эти условия обычные, крутящий момент делится поровну. Во время пробуксовки одной из осей происходит сжимание дисков муфты, а дифференциал блокируется частично либо полностью. Для обеспечения работы муфту оборудуют электронной системой управления и гидравлическим либо электрическим приводом. Межосевой дифференциал также можно заблокировать вручную путем электрического, гидравлического, пневматического или механического привода. У многих автомобилей есть возможность блокировки дифференциала либо в автоматическом, либо в ручном режиме.

Корректировка подшипников дифференциала ВАЗ

Дифференциал – агрегат, который позволяет разбить крутящий момент, когда каждая из полуосей обретает свои ньютонометры. Также он корректирует скорость кручения колес. При развороте наружное колесо проходит по огромной дуге и начинает буксовать. Чтобы не допустить этого, применяется дифференциал.

Из-за него колеса имеют разный угол кручения на скорости. Чтобы откорректировать этот элемент под состояние трассы, необходимо провести настройку дифференциала.

Элементы состоят из двух частей: внешних колец, которые зажимаются в чулки моста; и внутренних, утрамбовка которых идёт на дифференциал. Замену, а также корректировку этих узлов можно делать своими руками.

Чтобы скорректировать подшипники дифференциала, нужно:

1. Ослабить прикрепление колпаков подшипников так, чтобы гайки для регулировки могли крутиться.
2. Этими гайками необходимо поджать подшипник с небольшим усилием.
3. Подтянуть подшипники гайками, провернуть шестерёнку сначала в одну, затем в обратную сторону. При выполнении этого ролики, которые находятся в подшипниках, занимают нужное положение.
4. Чтобы измерить боковой промежуток в сцеплении шестерёнок главной передачи на картере заднего моста, нужно укрепить указатель, подвести его щуп к верху зуба по внешней грани шестерёнки. Промежуток должен быть 0,15-0,2 мм. Замеры необходимо провести не менее чем на шести зубьях в обратных зонах венца.
5. Для того чтобы снизить расстояние, при помощи отвёртки или тонкого металлического стержня гайка для регулировки по грани обратной шестерёнки откручивается, а другая закручивается.

Отворот и заворот гаек нужно проводить на одну и ту же величину, ориентируя их по пазам. Каждое раскручивание нужно заканчивать затяжкой. Данное действие обеспечивает стабильный контакт внешнего колечка подшипника с гайкой, что, в свою очередь, служит гарантом фиксации во время работы. Чтобы увеличить расстояние, нужно выполнить те же действия, но в противоположной последовательности.

Виды раздатки УАЗ Патриот

Виды раздаточных редукторов, встречающихся на автомобилях УАЗ Патриот, следующие:

1. Механический 2-скоростной узел, установленный на картере КПП. Агрегат позаимствован у ранних модификаций автомобилей Ульяновского автозавода. Для переключения ступеней используется рычаг, выведенный в салон. На рукоятке имеется пластиковая головка, на которой нанесена схема переключения ступеней.
2. С 2013 года завод использует цепную 2-ступенчатую коробку Dymos, оборудованную электрическим механизмом переключения. На центральной консоли в салоне машины находится поворотная шайба. В комбинации приборов предусмотрена контрольная лампа (используется для определения режима работы и при возникновении неисправностей).

Принцип работы МКПП передний привод — Спецтехника

Автомобили с механической коробкой передач, которую сокращенно называют МКПП, до недавнего времени составляли абсолютное большинство среди других ТС с различными видами трансмиссий.

Более того, механическая (ручная) коробка и сегодня остается достаточно распространенным устройством для изменения и передачи крутящего момента двигателя.

Далее мы поговорим о том, как устроена и работает «механика», как выглядит схема КПП данного типа, а также какие преимущества и недостатки имеет данное решение.

Двухвальная механическая коробка передач: устройство и принцип работы

Разобравшись с тем, из чего состоит коробка передач с тремя валами, перейдем к двухвальным коробкам.

Данный тип КПП имеет в своем устройстве два вала: первичный и вторичный. Первичный вал является ведущим, вторичный ведомым. На валах закреплены шестерни и синхронизаторы.

Также в картере коробки находится главная передача и дифференциал.

Ведущий вал отвечает за соединение со сцеплением, также на валу находится блок шестерен в жестком зацеплении с валом. Ведомый вал расположен параллельно ведущему, при этом шестерни ведомого вала в постоянном зацеплении с шестернями ведущего вала, а также свободно вращаются на самом валу.

Добавим, чтобы уменьшить размеры КПП, а также увеличить количество передач, в современных коробках нередко вместо одного ведомого вала может быть установлено 2 или даже 3 вала.

На каждом таком валу жестко закреплена шестерня главной передачи, при этом такая шестерня имеет жесткое зацепление с ведомой шестерней. Получается, конструкция фактически реализует 3 главных передачи.

Сама главная передача, а также дифференциал в устройстве КПП осуществляют передачу крутящего момента от вторичного вала на ведущие колеса. При этом дифференциал также может обеспечить такое вращение колес, когда ведущие колеса вращаются с разными угловыми скоростями.

Что касается механизма переключения передач, на двухвальных КПП он вынесен отдельно, то есть за пределы корпуса. Коробка связана с механизмом переключения тросами или специальными тягами. Чаще встречается соединение при помощи тросов.

Сам механизм переключения 2-х вальной коробки имеет рычаг, который соединяется тросами с рычагом выбора и рычагом включения передачи. Указанные рычаги соединяются с центральным штоком переключения передач, который также имеет вилки.

Если говорить о принципе работы двухвальной механической коробки передач, он похож на принцип трехвальной КПП. Отличия состоят в том, как работает механизм переключения передач. В двух словах, рычаг может осуществлять как продольные, так и поперечные движения относительно оси автомобиля. Во время поперечного движения происходит выбор передачи, так как усилие идет на трос выбора передач, который оказывает воздействие на рычаг выбора передач.

Далее рычаг движется продольно, а усилие идет уже на трос переключения передач. Соответствующий рычаг горизонтально перемещает шток с вилками, вилка на штоке смещает синхронизатор, что и приводит к блокировке шестерни ведомого вала.

Напоследок отметим, что также механические коробки разных типов имеют дополнительные блокировочные устройства, которые препятствуют включению одновременно двух передач или же непредвиденному выключению передачи.

Механическая коробка передач устройство как правильно переключать передачи

Все автомобили с двигателями внутреннего сгорания непременно оснащены коробками передач.

Любой автолюбитель знает, сколько всего существует и каких разновидностей этого устройства, а также принимает факт, что самой распространенной на сегодняшний день является механическая коробка передач. Ее краткое обозначение – МКПП. Основное отличие, помимо конструкционных и показательных, заключается в том, что переключение передач полностью контролируется водителем. Разберемся подробнее, что собой представляет названная разновидность КП.

Устройство и принцип работы дифференциала

Для того чтобы определиться, как работает дифференциал в заднеприводной машине необходимо понять, что задняя ведущая ось вращается при помощи карданной передачи. После этого с помощью редуктора осуществляется поворот полуоси с колесом на ней. Дифференциалу удаётся совместить вышеперечисленные задачи так, чтобы колёса могли крутиться с различной скоростью. На автомобилях с передним приводом местонахождение и принцип работы дифференциального узла отличается. В данном случае крутящий момент от коробки передач сразу попадает на узел. После чего оказывается воздействие непосредственно на валы привода. Что касается полного привода, то для того чтобы ТС могло проезжать по разным участкам дорог, требуется не один, а целых три узла: между осями и между колёсами. В остальном принцип действия не отличается от вышеупомянутых.

Элементы, которые в дифференциале считают основными, это:

• Полуосевые шестерни;
• Шестерни сателлитов;
• Корпус.

Сателлиты по своему строению похожи на планетарный редуктор. Основная функция сателлитов заключается в том, чтобы совмещать корпус и полуосевую шестерню. Шлицы соединяют корпус и шестерню с теми колёсами, которые в автомобиле используются в качестве ведущих.

Если шестерни, используемые в дифференциале, имеют разное количество зубьев и разную направленность крутящего момента, то подобные механизмы относятся к несимметричным. В случае когда у шестерёнок одинаковое количество зубьев — дифференциал симметричный.

Корпус — это «оболочка» узла, его основная часть, в которой размещается остальные части механизма.

Межосевой дифференциал

Например, автомобиль повернул – внешнее колесо получило больший крутящий момент, внутреннее – меньший. При этом ведущая ось работает вся — оба колеса на оси работают вместе, с чем долго не могли справиться автопроизводителя порядка 80-ти лет назад.
Вот для чего принято использовать дифференциал в автомобилях:

• 1) Корпус и сальники – применяется с целью обеспечения устойчивости шестерней к повреждениям.
• 2) Шестерни – сателлиты – чаще всего в структуре их три и две из них располагаются они параллельно по отношению друг к другу, а третья – перпендикулярно. Перпендикулярную шестерню сообщается с ведомой. Сателлиты необходимы для передачи крутящего момента с ведомой шестерни на шестерни полуосей.
• 3) Шестерни полуосей (колесные) – передача крутящего момента на валы колесных осей.
• 4) Подшипники – отвечают за вращение валов колес и уменьшение трения между составными элементами.

фото редуктор Цилиндрическая косозубая передача.

Принцип работы

Дифференциал функционирует следующим образом:

1. От КПП отходит валик основной передачи, от которого вращение поступает на шестерёнку ведомую;
2. Шестерёнка ведущая вместе со скреплённой с ней «чашей» (водилом) принимают крутящий момент;
3. При вращении «чаша» и шестерёнка ведома активизируют движение шестерёнок-сателлитов;
4. Сателлиты передают вращение на полуоси;
5. Если нагрузка на оси равномерна (при движении автомашины по прямым дорогам с равномерным покрытием) то вращение сателлитов не происходит. Функционирует исключительно ведомая шестерёнка, в чьей чаше крепятся сателлиты. Вместе с ней они описывают обороты, не осуществляя при этом вращений вокруг собственной оси. Момент вращения, таким образом, поровну на все оси.
6. При повороте автомашины, когда одно колесо должно замедлить движение, в то время, как второе – ускорить его, сателлиты приводятся в движение. Коническая зубчатая передача при вращении ускоряют одну полуось и замедляют другую. Проще говоря, они осуществляют перераспределение момента вращения в требуемой пропорции без потери усилий.
7. В случае пробуксовки 1-го колеса активируется блокировочный механизм, без использования которого на колесо, вращающееся быстрее, пришлось бы потратить без остатка весь момент вращения. Без применения авто останавливается в случае попадания хоть одного колеса на любую скользкую поверхность.

Виды блокировок дифференциала

Межосевой дифференциал – важная деталь раздаточной коробки. Ещё раз повторю, какое у неё назначение. Именно она помогает распределить крутящий момент на колёса автомобиля. Если в дифференциале блокировочного механизма, то оба моста вращаются с разными скоростями. А в самоблокируемых дифференциалах (или с механизмом блокировки) можно распределять крутящий момент в разных соотношениях.

Функция блокировки реализована на ограниченном количестве раздаточных коробок, которые устанавливают на внедорожники, грузовой и спецтранспорт. На универсалы и кроссоверы эту функцию не ставят, чтобы удешевить производство.

В современных «раздатках» имеются следующие виды блокировок дифференциалов.

Вязкостная муфта

По-другому эта конструкция называется вискомуфта. Это недорогой и простой тип блокировки дифференциала. Вязкостная муфта содержит перфорированные диски, которые размещаются в жидкости, которая может изменять свою вязкость. Одна часть дисков соединена со ступицей, а другая – с корпусом муфты. Этот тип блокировки – самый распространённый.

Вискомуфта

Если угловая скорость одного из мостов автомобиля становится выше, то происходит плавная блокировка межосевого дифференциала и повышение крутящего момента на мосту, где скорость ниже.

Недостатки вязкостной муфты – нет ручного управления, автоматическое блокирование – частичное, несовместимость с ABS, срабатывание запаздывает, а также и есть вероятность перегрева при долгой работе.

Torsen

Это самоблокирующийся дифференциал, который обладает широким диапазоном перебрасывания тяги с одной оси на другую.

Дифференциал Torsen

В конструкцию Торсена входят червячные шестерни – ведущие и ведомые. В обычных дорожных условиях Torsen работает как стандартный дифференциал. А если происходит проскальзывание одной из осей, то за счёт трения крутящий момент перемещается на другую ось. Актуатор дифференциала может распределять максимум 80% крутящего момента на один мост, а на буксирующий остаётся около 20% мощности.

Из-за пониженной прочности его применяют только на универсалах и «паркетных» внедорожниках. На более мощных внедорожниках Торсен не ставят.

А что же тогда применяется в этих случаях? Ответ – ниже.

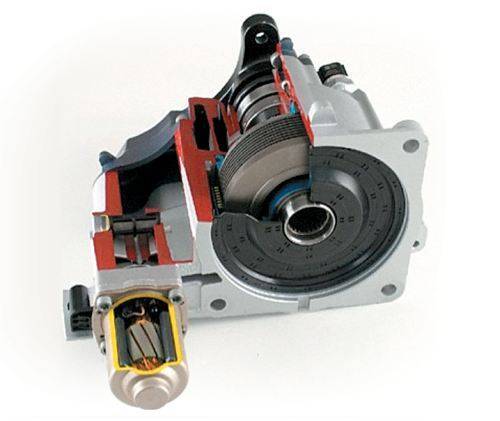

Фрикционная муфта

Блокировка при помощи фрикционной муфты – наиболее совершенная, чем вышеуказанные конструкции. Эта муфта может блокировать дифференциал как в ручном, так и в автоматическом режиме.

В эту конструкцию входят фрикционные диски. Под воздействием силы трения диски сжимаются, вызывая частичное или полное блокирование.

Фрикционные диски

В нормальных условиях передняя и задняя ось загружается одинаково. При прокручивании одной из осей происходит перераспределение крутящего момента. Актуатор фрикционной муфты работает в связке с гидравлическим цилиндром или электродвигателем через электронную систему управления.

Ручная блокировка производится человеком при помощи электрического или механического привода.

Расскажем более подробно о том, как именно работает раздаточная коробка.
