Дневные ходовые огни автомобиля — какие лучше?

Требования к ДХО по ГОСТу

Чтобы не разбираться в нормативной документации, можно изучить основные нормы ГОСТа, собранные в одном разделе:

1. На транспортном средстве должно использоваться два одинаковых источника света. Ставить один элемент нельзя.
2. Минимальное расстояние между ДХО не должно быть меньше 60 см. Именно этот параметр чаще всего вызывает затруднения, так как ширина легковых машин небольшая и места для установки не так и много. Нужно заранее провести замеры, чтобы выбрать оптимальный вариант расположения, если такое возможно.
3. Высота расположения – не менее 25 см от уровня земли и не более 1,5 м (требования для автобусов, грузового и крупногабаритного транспорта). По этой причине ходовые огни нельзя ставить на нижнем краю бампера.
4. Источник света должен быть расположен не дальше, чем в 40 см от края машины. При этом минимального показателя нет, можно ставить в любом месте, что также стоит помнить.
5. При установке излучатель ориентируется так, чтобы свет был направлен строго вперед. Нельзя ставить со смещением вверх, вниз или в стороны.
6. Для использования в качестве ДХО подходят только источники с белым или желтоватым светом. Цветные варианты недопустимы. При этом есть и требования по яркости, минимальная не должна быть меньше 100 кандел, максимальная – не выше 400 Кд.
7. Дневные ходовые огни должны загораться автоматически при включении зажигания. Но не запрещено выводить их и на отдельную кнопку, главное – не забывать включать свет в начале движения.
8. Угол рассеяния в горизонтальной плоскости (наружу и внутрь относительно положения ДХО) не должен превышать 20°. А угол в вертикальной плоскости ограничен показателем в 10°.

Эта схема позволит наглядно увидеть основные нормы по установке ДХО на машину.

Параметры для ПТФ

LED  для противотуманок

Смотрим таблицу всех цоколей автоламп, для  противотуманных фар используют цоколи H1, H3, H7, H8, H10, H11. Под эти цоколи наши китайские браться по разуму предлагают множество моделей на разных диодах:

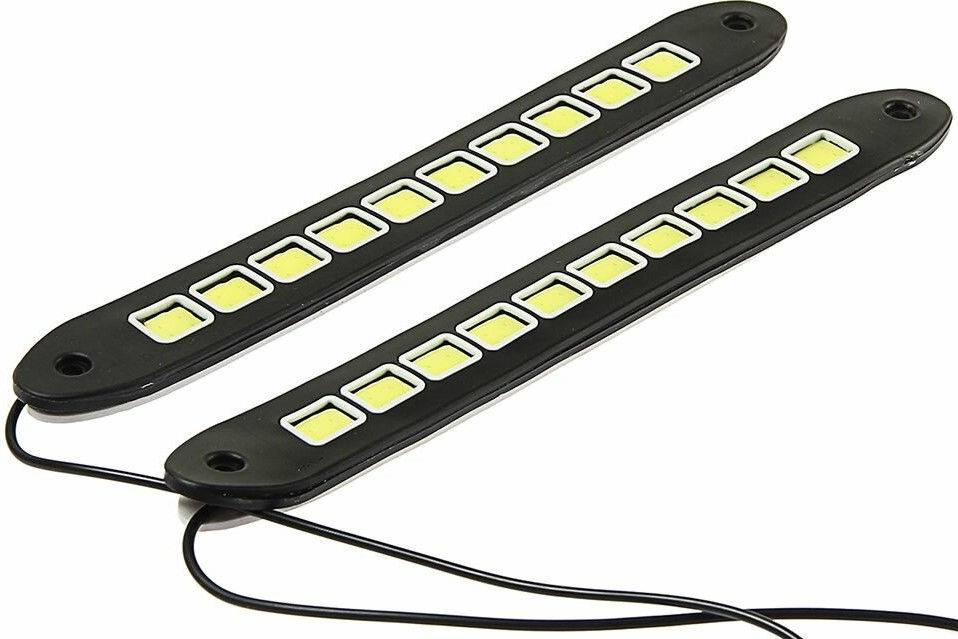

• на COB диодах;
• на фирменных, типа CREE, OSRAM, Epistar;
• на старых диодах типа СМД 3528, когда на установлено  до 100 штук.

Чаще всего на автомобили устанавливаются противотуманные фары (ПТФ) мощностью от 45 до 55 ватт, что соответствует яркости от 1300 до 1500 Лм.

Вывод. Это ваше личное дело, чтоы вы поставите в светодиодные противотуманные фары, потому они являются дополнительным световым оборудованием. Меньше 1000 Лм не рекомендую ставить, толку будет мало.

Критерии выбора

Если вы решили приобрести новые ДХО и не знаете, какие лучше выбрать, для начала необходимо определить основные критерии и параметры будущей покупки. Среди них размер фонарей и их конструкция, количество светодиодов, мощность ДХО, производитель, тип освещения и т.д. рассмотрим самые важные из них более подробно.

Размер и конструкция

Важную роль играет размер ДХО, поскольку на рынке имеется огромное количество различных предложений. Это могут быть горизонтальные или вертикальные ходовые огни, круглой или треугольной формы, а также множество других вариантов. Следует отметить, что многие иномарки и автомобили отечественного производства так или иначе имеют собственные ограничения по установке нового оборудования. Поэтому, прежде чем приобрести тот или иной вариант, оцените его совместимость с вашим авто.

Количество диодов и их мощность

Чтобы понять, какие ходовые огни лучше, обратите внимание на количество светодиодов и их мощность. Светодиоды предлагают именно то, что нужно вашему автомобилю

При взгляде на количество светодиодов важно учитывать область просмотра. Благодаря полосе с 28 светодиодами угол обзора составляет 360 градусов

Скажем так, количество светодиодов должно соответствовать нужной вам области просмотра.

Мощность и размер луча являются важной составляющей выбранного вами светодиодного дневного света. При 200 люменах светодиоды в течение дня будут тусклыми, а при 800 они могут быть слишком ослепляющими для встречного движения

Диоды Torso 40 LED

Тип светодиода

Чтобы правильно выбрать ДХО, стоит обратить внимание на тип светодиода, интенсивность света и цвет огней. Поскольку вы в основном покупаете светодиодные ДХО для дневного использования, чем выше интенсивность света, тем лучше он будет для улучшения видимости

Количество люменов показывает, насколько ярким будет конкретный свет. Если производитель заявляет, что светодиод производит 3000 люмен, вы должны будете знать, сколько из 3000 люмен он фактически использует. Это потому что светодиоды вам понадобятся именно там, где их можно будет увидеть.

Роль изготовителя

Как и при выборе любого другого оборудования (не только автомобильных запчастей), здесь немаловажную роль играет производитель. Лучший вариант – это приобретение комплекта ДХО именно для вашей марки авто у официального дилера или на сайте производителя. Конечно, стоимость товара и установки ДХО будет значительно выше (в 2-3 раза), чем в случае выбора неоригинальных китайских диодов или самодельных систем

Но здесь важно учитывать, что, помимо надёжности и соблюдения законодательства, вы получите профессиональный сервис и официальную гарантию, предлагаемую как производителем на комплект ДХО, так и сервисным центром на саму работу

Защита от влаги

Чтобы окончательно убедиться, какой из вариантов лучший, обратите внимание на показатели ударопрочности и сопротивления влаге. Большинство китайских комплектов ДХО не переносят даже незначительных механических повреждений и пропускают влагу

Особое внимание уделите защите от влаги. Если вы приобретаете комплект ДХО у официального дилера, обязательно проконсультируйтесь со специалистом и потребуйте гарантию на товар

В противном случае замена или ремонт новой системы ДХО может потребоваться сразу после первой мойки авто или после сильного дождя.

Блок управления ДХО

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

• имеется встроенная стабилизация напряжения;
• полное соответствие ГОСТу;
• максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
• простейшая схема подключения.

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли.

Когда нужно включать габариты

Габаритные огни часто именуют парковочными, по правилам они используются на стоящих автомобилях. Их необходимо включать в темное время (на участках дорог без фонарей обязательно) и при недостаточной видимости. Это необходимо, чтобы сделать видимым автомобиль, уменьшить опасность столкновения.

Отличие габаритных огней от ближнего света не только в их назначении, но и в яркости. Для габаритов используется маломощная лампочка, которая потребляет намного меньше электроэнергии и не сажает аккумулятор слишком быстро. Свет достаточно тусклый, но он хорошо виден в темноте.

Если спереди обычно ставятся белые или желтые лампочки, то задние габариты всегда красные. Так сделано, чтобы было понятно, какой стороной стоит автомобиль. Этот тип света также надо включать в любое время суток при буксировке прицепов, полуприцепов или неисправных транспортных средств.

Габаритные огни в задней части всегда красные.

Габаритные огни также включают при снегопадах и других погодных условиях, снижающих видимость. В этом случае они применяются совместно с ближним светом, противотуманными фарами и т.д.

Разобраться в отличиях дневного ходового света и габаритных огней несложно. Главное – использовать каждый из вариантов правильно, чтобы не нарушать правила. Если на машине нет ДХО, можно поставить предназначенные для этого источники света дополнительно, это не запрещено законом.

Ведущие производители

От страны происхождения ДХО на машину зависит их качество и производительность. Следует отметить, что на первом месте среди всех компаний находятся немецкие производители (Philips, Osram, Hella). Продукция этих фирм была проверена тысячами владельцев современных иномарок и отечественных автомобилей, поэтому сомневаться в них не стоит. Но будьте готовы заплатить за такие ДХО большую сумму. Также можно приобрести более доступные варианты у китайских производителей Star, Xenite и др., которые уже зарекомендовали себя на российском рынке как надёжные и доступные варианты.

ДХО с отражателями

Рассмотрим модели, которые есть на официальном сайте Филипса. Информацию о них предоставляют очень скудную. Philips DayLightGuide 12831WLEDX1:

• 9 Вт каждая, питание 12В;
• световой поток 1125 Люмен, 125 Люмен на Вт;
• срок службы 5000, маловато;
• 9 штук Philips Luxeon, собственного производства;
• алюминиевый корпус;
• Цена около 5.000 руб.

Основные признаки хороших ходовых огней с отражателями:

1. Наличие металлических ребер радиатора на задней стороне, значит есть что охлаждать.
2. Светодиоды должны быть посажены глубоко, за счет этого обеспечивается требуемый угол свечения в 30 градусов. Иначе свет уходит в стороны и не светит вперед, как фонарик.
3. Мощность 9 Вт, потому что установлено 9 диодов. Энергопотребление хороших диодов по международным стандартам бывает 0,5 Вт, 1 Вт, 3 Вт. Полватные будут слабы, значит установлены на 1 Вт.
4. Для китайских желательно чтобы было минимум 10 Вт, а световой поток около 1000 Люмен, и тогда вы действительно качественно обозначите себя на дороге.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Как своими руками сделать ходовые огни на авто из светодиодов.

Рассмотрим, как пример, возможность установки ДХО из светодиодов для такого автомобиля как Лада Гранта. Заводом изготовителем предусмотрены дневные ходовые огни, совмещенные с габаритами. Однако в качестве источника света Гранта в целях экономии получила лампы накаливания. Самым простым вариантом модернизации ДХО своими руками является покупка стандартных ламп на основе светодиодов, как на рисунке ниже. Своими контактами они как раз подходят на штатные места.

Как показывает практика, единственная сложность с которой сталкиваются хозяева Лады Гранта при установке таких ламп – правильное определение полярности, поэтому главное правильно поставить светодиодную лампу на Гранту.

Вот как выглядит Гранта со светодиодными ДХО.

Практически для любого автомобиля (оставим Ладу Гранта в покое) можно изготовить ДХО на основе светодиодов своими руками.

Для начала нужно определиться: сколько использовать светодиодов и какой мощности? Имеется питание 12 В от аккумулятора – значит последовательно можно включить не более 4-х диодов. Теоретически можно включить несколько параллельных цепочек по четыре, но в данном случае четырех на одну фару ДХО будет достаточно (а может даже и 3-х, если с хорошим соотношением лм/Вт). Для обеспечения необходимой силы света (по нормативам она должна быть от 400 до 800 Кд) мощность светодиодов должна быть ориентировочно по 1…1,2 Вт.

Рекомендуется приобрести светодиоды одного из известных производителей, уже смонтированные на алюминиевую плату

Например, ДХО на светодиодах Gree (подойдут серии XP или более бюджетные  XTE, XBD), OSRAM (серия Oslon), также можно обратить внимание на светодиоды корейских производителей они, как правило, дешевле Samsung  и Seoul Semiconductor серий аналогичных по характеристикам указанным выше

Далее необходимо позаботиться о вторичной оптике, которую следует подбирать в соответствии с типом светодиода. Угол должен быть около 20˚ в вертикальной плоскости и около 40˚ в горизонтальной. Наиболее подходящая линза для светодиода XPE в этом отношении CA11052_TINA2-O (LEDIL).

Следующий шаг – изготовление корпуса-радиатора.

Его можно сделать своими руками как из ребристого радиаторного профиля, так и из обыкновенного П-образного. Во втором случае габаритные размеры будут больше, но зато начинку (светодиодный модуль с линзами) можно будет утопить внутрь. В нашем случае площадь рассеиваемой поверхности должна быть не менее 100 см2, а конкретные размеры профиля будут зависеть от места установки фары, размеров светодиодных модулей и линз.

Светодиодный модуль на радиаторе лучше закрепить с помощью винтов или заклепок, т.к. теплопроводный клей может не выдержать таких суровых условий применения и есть риск потерять светодиоды где-нибудь по дороге. Линзы крепятся с помощью держателей, которые идут к ним в комплекте и имеют двухсторонний скотч  на основании. По причине указанной выше, рекомендуется после установки линз дополнительно закрепить их прозрачным силиконовым герметиком, промазав по периметру. А лучше залить герметиком весь модуль, так, чтобы только линзы над поверхностью остались, тогда не нужно больше ничего предпринимать для влагозащиты и защитное стекло не потребуется. Главное не забыть вывести провода питания.

Придумываем способ крепления для ходовых огней к автомобилю – вот и готовые ДХО своими руками из светодиодов!

Подключать фару к питанию нужно обязательно через ограничительный резистор, номинал которого необходимо будет сначала теоретически посчитать, а затем практически проверить.

Если напряжение на заряженном аккумуляторе составляет 12,6 В, падение напряжения на одном светодиоде (по данным производителя) 3 В, то для обеспечения одноваттного режима потребуется резистор номиналом 1,5 Ом и мощностью не менее 2 Вт.

Подключать ДХО к сети автомобиля можно различными способами в зависимости от требуемого алгоритма работы и марки машины. В любом случае, все это можно сделать своими руками воспользовавшись одной из множества схем приведенных в сети.

Golden DRL Road type 2015

Это одни из лучших ходовых огней от братьев из Поднебесной. Модель от 2015 года. Корпус выполнен из алюминия. Производитель заявляет, что данное решение можно применить в качестве противотуманной фары, однако это не так.

Минусов у данного ДХО практически нет. Мощность каждого блока – 10 Вт. Существуют две модификации по температуре цвета. Это теплое белое свечение в 3000 К и холодное белое с температурой в 6000 К. Устройство обладает отличным теплоотведениием. Яркость потока составляет 980 Лм.

Модель предпочтительна, однако не на все модели она сможет подойти. Что касается отзывов, то они говорят, что автомобиль с ними обозначается отлично. Свечение видно уже с расстояния в 180 метров. Угол раскрытия соответствует отечественному регламенту. Цена составляет 700 рублей за один блок.

Форма, размер и место установки ДХО

Современная автомобильная промышленность выпускает множество эффективных, разнообразных моделей ДХО, разнящихся как по форме, так и по габаритам. Нередко они выглядят как продолговатые кассеты с устроенными внутрь диодами, площадь которых, согласно нормам Евросоюза, должна входить в диапазон 25 – 200 кв. см. Бывают также круглые, произведённые в виде обыкновенных противотуманных, элипсоподобные и иные огни.

Что касается места установки таких огней на автомобиле, то каждая страна определяет его по-своему, хотя есть обобщенная ориентировка, принятая Европейской экономической комиссией ООН (№ 48) и её правилами (№ 47). Они гласят, что ДХО необходимо устанавливать на машине не ниже, чем 25 см. от поверхности автодороги, но не выше, чем 150 см. от ее поверхности. При этом величина минимального расстояния между самыми близкими концами ДХО должна составлять 60 см., а от огней дневных световых огней до крайних габаритов авто – не превышать 40 см. Также требуется, чтобы такие огни были активированы в светлый период суток одновременно с запуском мотора, автоматически выключались при включении фар ближнего света. Поэтому эксперты советуют обязательно учитывать эти рекомендации ООН, определяя, какие ходовые огни лучше, и затем устанавливая их на машине.

ВОПРОС-ОТВЕТ

– Как выбрать наилучшую форму ДХО?

Вообще говоря, это дело вкуса. Но надо иметь в виду требование ГОСТ 41.87–99: суммарная площадь светящейся поверхности ДХО должна быть не менее 40 см². У прямоугольных фонарей ее нетрудно измерить линейкой, а вот круглый должен быть диаметром не менее 50 мм.

Предложим пару простейших решений. В случае маломощных ДХО можно обойтись всего одним диодом, см. схему 1
:

Для более сильноточных фонарей обратите внимание на схему 2
: вам потребуется всего одно добавочное автомобильное реле с нормально замкнутыми контактами. В любом случае задача умельца – найти в бортовой сети провод, на который подается питание при включении зажигания, и еще один, идущий к лампочке габаритов или ближнего света

Если же вы приобрели изделие с электронным блоком, понадобится лишь сделать отвод от лампочки. А оставшиеся два провода подсоедините прямо к клеммам батареи. Не перепутайте полярность – она указана в инструкции.

– Какой корпус лучше – металлический или пластмассовый?

Корпуса ДХО изготавливают либо из алюминиевого сплава, либо из пластика. Так что ржаветь не будут. Но есть одна тонкость: светодиоды хоть и обладают высоким КПД, но греются довольно сильно, а перегрев резко сокращает срок службы. Стало быть, нужен хороший теплоотвод, а не «термос» с пластиковой оболочкой. Конечно, если потребляемый ток невелик – скажем, десятки миллиампер, – то рассеивать практически нечего. Но по-настоящему яркие ДХО потребляют уже многие сотни миллиампер, поэтому для них пластиковый кожух неприемлем. Впрочем, изготовители знают об этом. И если уж предлагают пластик, значит, нечего рассчитывать на силу света, соответствующую ГОСТУ. Скорее всего, это просто красивая побрякушка с огоньками.

– Не придерутся ли к самостоятельно установленным ДХО инспекторы ГИБДД?

Вопрос непростой. С одной стороны, в ПДД прямо говорится о недопустимости езды с ДХО вместо ближнего света фар. В другом документе – регламенте – столь же прямо запрещено вносить любые изменения в светотехнику автомобиля. Но мы же не заменяем стандартные фары чем-то иным, лишь добавляем новый набор. В общем, ситуация неоднозначная.

– Куда и как правильно крепить ДХО?

На сей счет есть четкие нормы в ГОСТ Р 41.48–2004, в соответствии с ними и придется выбирать место. Скорее всего, устанавливать будете в бампере или в пазах решетки радиатора. Разные ДХО и крепятся по-разному, поэтому сначала прикиньте, где их удастся разместить.

Итак, наружный край ДХО следует расположить не далее 400 мм от края автомобиля, а между внутренними краями двух ДХО должно остаться минимум 600 мм (400 мм, если ширина вашей машины менее 1300 мм). Высота установки ДХО над грунтом задана весьма свободно: от 250 до 1500 мм, то есть можно и на капот прикрутить. Но не у ветрового стекла – не должно быть видимых отражений от того же капота!

– Как измерить силу света?

Для точного измерения силы света требуется специальное и довольно дорогое оборудование. Но приблизительно оценить ее можно и с помощью обычного люксметра. Для этого нужно измерить освещенность поверхности на определенном расстоянии от источника света известной силы и затем повторить то же для испытуемых приборов. Эта освещенность пропорциональна силе света. В нашем случае такой подход оправдан: все ДХО разделились на две группы: в одной сила света с запасом соответствует ГОСТу, в другой с еще большим «запасом» до него недотягивает.

Правильная установка ходовых огней ДХО, светодиодных ДХО

В 2011 году дума РФ обязала всех автолюбителей страны устанавливать на своих «коней» или ДХО или ездить со включенным светом фар. е скажу, что это меня обрадовало на тот момент. Но по прошествии некоторого времени, все-таки, признал — это хороший закон. Не раз, особенно в пыли, видел встречную машину только если были включены ДХО. В противном случае… В общем, я всеми руками и ногами «за» дхо.

Светодиодные ДХО как попало нельзя устанавливать на автомобиль. Это строго регламентируется. Все требования, о том, как устанавливать световые приборы — можно посмотреть в ЕЭК ООН №87 и ГОСТом Р 41.48-2004.

Кратко — ходовые огни устанавливают на расстоянии не ниже 250 мм не выше 1500 мм от земли ( полотна дороги ). Минимальное расстояние между внутренними краями ДХО составляет 600 мм, а от края автомобиля не более 400 мм.

Выдержка о правильной установке светодиодных ДХО на автомобиль из ГОСТа и правил ПДД

6.19 Дневной ходовой огонь

6.19.1 Установка — Факультативна на автомобилях. Запрещена на прицепах.6.19.2 Число — Два.6.19.3 Схема монтажа — Специальных предписаний нет.6.19.4 Размещение

6.19.4.1 По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.
Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.6.19.4.2 По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта.6.19.4.3 По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.6.19.5 Геометрическая видимость
Горизонтальный угол бета = 20° наружу и внутрь.
Вертикальный угол альфа = 10° вверх и вниз от горизонтали.

6.19.6 Направление — Вперед.6.19.7 Функциональная электрическая схема — В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.
Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения.6.19.8 Контрольный сигнал — Факультативен в виде замкнутого контура.6.19.9 Прочие предписания — Нет.

ПДД Цитата:19.4. Противотуманные фары могут использоваться:
-в условиях недостаточной видимости с ближним или дальним светом фар;
-в темное время суток на неосвещенных участках дорог совместно с ближним или дальним светом фар;
-вместо ближнего света фар в соответствии с пунктом 19.5 Правил.19.5. В светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего света или дневные ходовые огни.

Ходовые огни необходимо устанавливать только спереди автомобиля. Запрещена установка на прицепах. Схема установки конкретная. Ее Вы видите на фото выше и ее стоит придерживаться, дабы избежать в последствии проблем с ГИБДД. Также не забываем о допустимой светосиле в 400-800 Кд. Дневные ходовые огни должны включаться с запуском автомобиля и выключаться при включении головного света или габаритов. Как правильно подключить огни таким образом мы рассмотрим в этой статье.

Какие приборы используются ночью

Правильнее, конечно, сказать «в темное время суток», которое даже имеет определение в ПДД. Без сильного углубления в формулировки — это просто такое время, когда темно, в сумерках с утра или вечером и ночью.

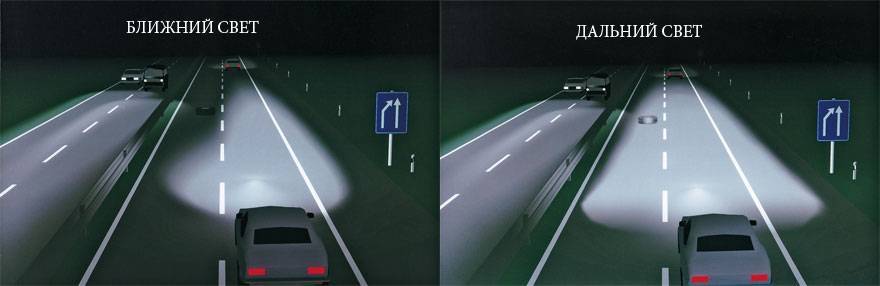

Тут применяются фары в режимах дальнего и ближнего света. Если у вас ночная стоянка (или, если вы едите с прицепом, или поставлены на буксир), то необходимо перейти на габариты. Противотуманки в таком случае не должны работать отдельно, они сопровождаются дальним светом или ближним.

У кого имеется фара-прожектор, то не используйте ее, если едите по населенному пункту или когда видите встречный автомобиль. Это нарушение ПДД.

Правилами установлен порядок, который позволяет обеспечить безопасность всех участников дорожного движения. А потому не разрешается слепить встречных водителей дальним светом, если машины приблизились более чем на 150 м. Помимо того, водитель на встречной, может попросить вас переключить режим световых приборов. Это принято делать «морганием» фар.

Передвигаясь по территории хорошо освещенного населенного пункта, также не используют дальний свет. И, как в ситуации с дневным режимом, противотуманки на освещенной дороге запрещено применять без сопровождения ближним или дальним светом. ДХО ночью также не включают.

Для движения по тоннелям днем и ночью применимы все вышеперечисленные требования.

Как избежать нарушений при установке ходовых огней на машину

Стоит помнить о том, что при несоответствии требованиям любой инспектор может оштрафовать автовладельца на нарушение правил пользования ДХО. Это касается в первую очередь норм расположения. Если не получается поставить источники света по ГОСТу в силу конструктивных особенностей передней части автомобиля, нужно согласовать место установки и получить официальное разрешение. При его предоставлении можно исключить любые проблемы.

Важно крепить элементы правильно, если подходящих ниш нет, делаются пропилы в бампере точно по размеру корпуса. Изнутри ставится крепеж, в итоге получается аккуратный вариант, почти не отличающийся от заводского

Не стоит менять схему, проще всего, когда огни включаются автоматически при запуске двигателя. Светодиодные элементы потребляют мало энергии, поэтому лишней нагрузки на систему не будет.

Установить ДХО несложно, если разобраться в вопросе и соблюдать нормы расположения, установленные законом. Главное – подключить систему правильно, закрыть соединения термоусадкой. А если не хочется ставить ходовые огни, надо взять за правило всегда включать ближний свет в начале движения.

Отличие от габаритных огней

Главным отличием габаритных огней от ходовых является их размещение. Место установки определяется размерами автомобиля. Устройство работает автоматически вместе с включенными фарами. Как правило, используются светодиодные или галогенные лампы.

Осветительные приборы бывают передними и задними. Первые светят белым цветом и обязательно включаются в темное время или при плохой видимости. Вторые освещают местность красным светом и включаются во время передвижения и при остановке на обочине.

Ходовые огни на авто устанавливаются симметрично, максимально на высоту 1,5 м от поверхности земли. Они не должны выходить за габариты машины и направление света должно быть точно настроено. В комплексе с габаритными огнями приборы обеспечивают отличную видимость при любой погоде и даже ночью.

Чем отличаются от габаритов

Многие водители включают вместо ходовых огней габариты. Это нарушение правил, за которое может быть выписан штраф в 500 рублей. Яркость габаритного освещения намного ниже и оно не обеспечивает нужной видимости машины днем, так как рассчитано на сумерки и темное время суток

Назначение габаритов – обозначение стоящей на неосвещенной обочине машины, чтобы обратить внимание других водителей и исключить столкновение

Габаритные огни нужны для обозначения машины в темное время.

Ходовые огни должны быть яркими, в этом их главное отличие от габаритов. Они располагаются только в передней части авто, в то время как габаритные огни должны быть и сзади, а при большой длине транспортного средства и сбоку.
