Как проверить работоспособность крышки расширительного бачка. (По моему мнению, это лучший способ).
Большинство водителей даже не подозревают насколько сильно система охлаждения двигателя зависит от такого маленького и простого элемента, как крышка расширительного бачка. В этой статье я постараюсь объяснить, какую роль играет крышка, к каким последствиям может привести её поломка, а также покажу, как можно очень просто проверить её.
Роль крышки расширительного бачка.
Благодаря крышке в системе охлаждения поддерживается нужное давлений , она является неким регулятором, который стравливает избыточное давление при нагреве двигателя, и не даёт создаться вакууму и воздушным пробкам при его остывании.
Крышки расширительного бачка оснащаются одним или двумя клапанами, которые выполняют роль регулятора давления. Их поломка может привести к самым печальным последствиям.
К каким последствиям может привести поломка крышки расширительного бачка.
Тут всё зависит от того, какой клапан выйдет из строя. Если сломается тот клапан, который стравливает избыточное давление, то в лучшем случае это будет утечка охлаждающей жидкости в результате срыва одного из патрубков. Если Вы вовремя этого не заметите, то двигатель запросто может перегреться.
Ситуация буде хуже, если лопнет сам расширительный бачок, или появится трещина в радиаторе или отопителе салона. Тогда придётся раскошеливаться на новые запчасти
Если же этот клапан заклинит в открытом положении, то нужного давления в системе не будет, соответственно температура кипения жидкости снижается.
Что касается клапана, который работает при остывании двигателя, то последствия его поломки тоже могут быть неприятными. Например, образование воздушной пробки, из-за которой печка в автомобиле дует холодным воздухом при горячем двигателе. Неприятно получать такие сюрпризы зимой, уж поверьте.
Кстати, как я уже говорил ранее, на моём автомобиле печка работает очень плохо, поэтому я и решил проверить работоспособность крышки. Заодно, поделюсь с Вами результатами и полезной информацией.
Как проверит работоспособность крышки расширительного бачка.
Всё буду рассказывать на собственном примере, фотографии тоже использую исключительно свои.
Для начала с утра, перед тем как запустить двигатель, я решил проверить работу клапана, который защищает от вакуума. Для этого нужно просто открыть капот, и посмотреть на патрубки. Если они не втянуты, всё в порядке. У меня с этим проблем не возникло.
Затем прогреваем автомобиль, и пробуем аккуратно открутить крышку расширительного бачка, должен быть такой «пшик», будто бы вы открываете газированную воду . Если такого нет , значит второй клапан не работает, либо система охлаждения негерметична.
Бывает такое, что клапан удерживает слишком слабое давление для нормальной работы системы охлаждения, тогда требуется более детальная и точная проверка.
Проверка второго клапана производится сложней и требует дополнительного приобретения двух хомутов. Также потребуется компрессор, но в наше время, думаю он есть у каждого.
Итак, именно на моём автомобиле, подопытным патрубком стал тот, который идёт от радиатора, на расширительный бачок. Я отрезал патрубок так, чтобы небольшая его часть осталась подцеплена к расширительному бачку. Отверстие в патрубке я заткнул болтом и затянул хомутом.
К кусочку патрубка, который остался на расширительном бачке, я подцепил компрессор и также затянул хомутом.
После этого включаем компрессор и следим за показателями давления в системе. Если оно не создаётся вообще, ищем, откуда стравливается воздух. Если же давление создаётся, то следим за тем моментом, когда сработает клапан и стравит лишнее. На моём автомобиле этот показатель должен быть равен 1,2 — 1,5 атмосферы.
Но у меня давление набиралось, но после выключения компрессора быстро падало. Был слышен отчётливый звук из крышки.

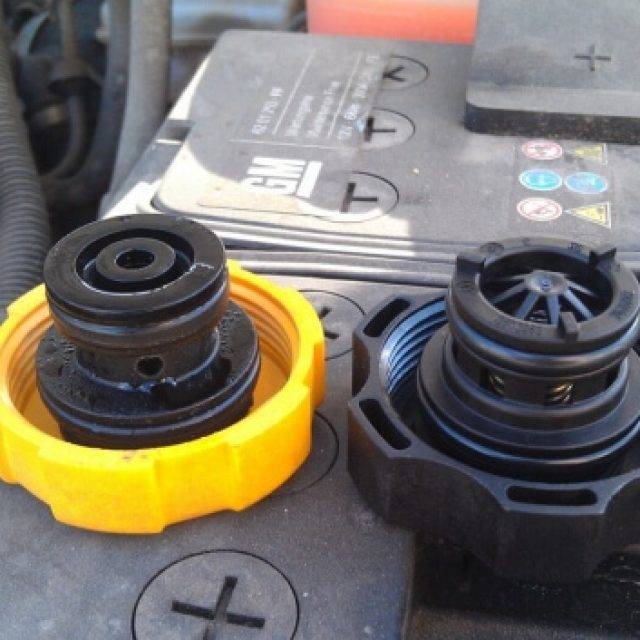

Не долго думая, я съездил в магазин и купил новую. Пришлось взять оригинальную за 540 рублей, остальные не внушали особого доверия.
После замены крышки давление набралось очень быстро и держалась в пределе 1,2 атмосферы. Теперь все показатели были в норме, и я надеялся, что печка наконец начнёт греть тёплым воздухом.
Но к большому сожалению, печка стала работать лучше совсем немного. В машине по прежнему температура не может подняться выше 15 градусов, даже при условии, что на улице всего — 1. Осталось лишь менять отопитель, что собственно говоря не самая простая работа. Но об этом обязательно напишу в следующих статьях.
Как заменить крышку радиатора
Для того чтобы заменить крышку радиатора, ее сначала нужно приобрести. Так как этот элемент системы охлаждения двигателя достаточно важен, не стоит экономить, покупая некачественную дешевую продукцию неизвестных производителей. В первую очередь можно отметить такие фирмы как TAMA и MASUMA. Крышки этих производителей отличаются хорошими эксплуатационными характеристиками, надежностью и при этом невысокой ценой. Менять их приходится сравнительно редко, не чаще каждых 50 тыс. км пробега. Чтобы не забыть, можно совмещать этот процесс с заменой тормозных колодок, при этом периодичность будет примерно одинакова.
Перед походом в магазин следует знать, какая крышка радиатора установлена именно на вашем автомобиле. Могут быть различия по способу крепления и размерам у разных марок автомобилей. Можно захватить старую крышку с собой в магазин в качестве образца.
| Производитель | Артикул | Наименование |
|---|---|---|
| MASUMA | MOX200 | Крышка радиатора 1.1 KG/CM2 |
| MASUMA | MOX201 | Крышка радиатора 0.9 KG/CM |
| MASUMA | MOX202 | Крышка радиатора 1.1 KG/CM2 |
| MASUMA | MOX203 | Крышка радиатора 0.9 KG/CM |
| MASUMA | MOX204 | Крышка радиатора 0.9 KG/CM2 |
| MASUMA | MOX205 | Крышка радиатора |
| MASUMA | MOX208 | Крышка радиатора 1.05 KG/CM2 — FUT-R142 |
| MASUMA | MOX210 | Крышка радиатора (R183) 1.0 KG/CM2 |
* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).
Заменить крышку достаточно просто самостоятельно. Она легко откручивается руками, а на ее место ставится новая. Главное, делать это при холодном двигателе, иначе можно обжечься. Закручивать крышку следует основательно, не допуская возможного самопроизвольного откручивания из-за вибрации.
Система охлаждения – немаловажная составляющая исправности авто. Для того чтобы избежать поломки двигателя от перегрева, следует вовремя выявлять и решать проблемы с радиатором
И первое, на что стоит обратить внимание – это проверка крышки радиатора
Для начала нужно внимательно осмотреть внешний вид крышки на предмет выявления механических повреждений. Царапины, ржавчина, трещины, коррозия и другие признаки износа говорят о необходимости замены крышки на новую. Крышка радиатора служит барьером, который удерживает охлаждающую жидкость. Для удержания сильного давления конструкция крышки предполагает пружину. Следующим этапом и будет проверка пружины. Нужно попробовать, с каким усилием она сжимается. Если пружина сжимается легко, использовать такую крышку не рекомендуется.
Далее следует проверка вакуумного клапана. Его нужно потянуть и открыть. Потом отпустить и посмотреть, чтобы он полностью закрывался. Также нужно проверить седло вакуумного клапана на наличие грязи, которая может ему помешать правильно выполнять свою функцию. Если есть отклонения от стандарта, то необходимо сменить крышку радиатора.
Затем с помощью специального прибора проверяется давление сброса радиаторной крышки. Взять насос и привинтить его к крышке, соблюдая инструкцию. Приводя насос в действие, дождаться, когда клапан откроется. Давление следует увеличивать до того момента, пока стрелка прибора не остановится. Сверить результаты с приведенными: давление для открытия впускного клапана должно быть равно 107,8±14,8 кПа, а для закрытия – 83,4 кПа. При несовпадении средних значений с этими, крышку нужно поменять.
Охлаждающая жидкость автомобиля ваз 2107 — проверка уровня
Расширительный бачок системы охлаждения на автомобиле ваз 2107 установлен в моторном отсеке с левой стороны на брызговике и закреплен на кронштейне резиновым хомутом. Рекомендация При снятии и установке шлангов системы охлаждения рекомендуется заменить штатные ленточные хомуты на червячные, имеющие маркировку 25-40. Эти хомуты удобнее при монтаже и надежнее уплотняют соединения.Проверка уровня охлаждающая жидкость на автомобиле ваз 2107Уровень охлаждающей жидкости в расширительном бачке должен находиться на 3-4 мм выше метки «MIN», выполненной на полупрозрачном корпусе расширительного бачка. 1. Для удобства контроля уровня охлаждающей жидкости отстегиваем резиновый ремень, придерживая расширительный бачок рукой
ВНИМАНИЕ Отворачивать пробку расширительного бачка следует только на холодном двигателе автомобиля ваз 2107, так как на прогретом двигателе внутри расширительного бачка создается избыточное давление.2. При необходимости открываем пробку расширительного бачка и доливаем в него охлаждающую жидкость (см
Эксплуатационные жидкости используемые на автомобилях ваз 2107 до требуемого уровня. ВНИМАНИЕ Охлаждающая жидкость ядовита, будьте осторожны. При попадании на лакокрасочное покрытие жидкость может вызвать изменение его цвета, поэтому сразу же удалите охлаждающую жидкость ветошью. Не используйте в качестве охлаждающей жидкости воду, она не содержите своем составе ингибиторов коррозии, плохо смазывает уплотнения насоса и замерзает при отрицательных температурах. Замена охлаждающей жидкости на автомобиле ваз 2107Замену охлаждающей жидкости на автомобиле ваз 2107 проводим согласно периодичности технического обслуживания (см. «Периодическое техническое обслуживание автомобиля ваз 2107»), а также в случае изменения ее цвета (это является признаком старения жидкости). Охлаждающую жидкость заменяем только на холодном двигателе автомобиля ваз 2107! Последовательность выполнения работ по замене охлаждающей жидкости на автомобиле ваз 21071. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).2. Переводим рычаг управления отопителем салона ваз 2107 в крайнее правое положение (полностью открываем кран отопителя). 3. Отворачиваем и снимаем пробки радиатора и расширительного бачка. 4. Снимаем грязезащитный щиток двигателя (см. «Грязезащитный щиток — снятие и установка»).5. Подставляем емкость (не менее 10 л) под пробку сливного отверстия в блоке цилиндров. 6. Торцовым ключом на 13 мм с удлинителем отворачиваем пробку сливного отверстия. 7. Сливаем охлаждающую жидкость с автомобиля ваз 2107 из блока цилиндров. 8. Подставляем ту же емкость под сливное отверстие радиатора и отворачиваем пробку. 9. Сливаем охлаждающую жидкость из радиатора. 10. Отстегнув ремень крепления расширительного бачка и приподняв его, сливаем охлаждающую жидкость из бачка через радиатор. 11. Устанавливаем расширительный бачок на место и закрепляем его ремнем. 12. Заворачиваем пробки сливных отверстий на радиаторе и блоке цилиндров. Примечание Чтобы не возникло воздушных пробок, рекомендуется снять резиновый шланг с патрубка узла подогрева впускного трубопровода (корпуса дроссельной заслонки на инжекторном двигателе автомобиля ваз 2107). При заполнении системы в момент выхода жидкости из шланга надеваем его на патрубок13. Заполняем систему охлаждения двигателя автомобиля ваз 2107 через горловину радиатора до тех пор, пока уровень жидкости не достигнет нижней кромки горловины. 14. В процессе заполнения системы автомобиля ваз 2107 охлаждающей жидкостью (для уменьшения вероятности образования воздушных пробок) обжимаем шланги радиатора рукой. Закрываем пробку радиатора. 15. Заливаем в расширительный бачок охлаждающую жидкость до уровня на 3-4 мм выше о на стенке бачка и закрываем пробку. 16. Запускаем на автомобиле ваз 2107 двигатель и даем ему поработать на холостом ходу 3-5 мин для удаления воздушных пробок, после чего останавливаем двигатель и доливаем в радиатор и расширительный бачок охлаждающую жидкость до необходимого уровня.
Если крышка расширительного бачка сломалась в дороге
Бывает и так, что поломка крышки, происходит во время дальней поездки, когда владелец не имеет возможности обратиться в авторемонт. В этом случае поможет один нехитрый метод. Разбирается крышка бачка и вынимается пружина клапана, что позволит избежать создания высокого давления в системе. Это позволит продолжить движение порядка 20-30 километров. Делая остановки после каждых 20-30 километров и давая жидкости немного остыть, можно доехать до ближайшего автосервиса, где специалисты устранят неисправность полностью.
Можно ли кататься с приоткрытой крышкой бачка? Смотрите видео:
И, напоследок, добрый совет. Проявляйте внимательность к своему железному коню, и он не будет подводить в самый неожиданный момент.
Доработка новой детали – что делать, если она не функционирует?
Когда выясняется, что крышка упорно не хочет сбрасывать избыточное давление и/или не способна восстановить потери воздуха в СОД, ее можно доработать. Больше всего, почему-то, нареканий со стороны владельцев ВАЗ, модели 2109 в том числе, покупающих новые пробки. Понятное дело, что причина неправильной работы клапанов крышки кроется в слишком большой жесткости их пружин.
Новые пробки
Чтобы выполнить доработку крышки, например, для ВАЗ 2109, ее сначала надо разобрать. Делать это надо аккуратно, используя плоскогубцы и тонкую отвертку с плоским жалом. Надо постараться запомнить, где что стояло, чтобы пружинки не улетели бог знает куда. После того, как крышку для бачка ВАЗ 2109 удалось разобрать, наступает время кусачек. Ими надо укоротить пружинки: большую, для предохранительного клапана, как правило, на 1 виток, а маленькую – на 2.
Укорачивание пружинки пробки
Для второй длина удаляемого отрезка не критична – лишь бы она вообще подпирала вакуумный клапан при его закрытии и не оказывала сопротивление давлению наружного воздуха в 0,03–0,1 кгс/см2. С большой пружинкой сложнее – как бы не переборщить. Надо смотреть по ее жесткости и тому давлению, при котором предохранительный клапан открылся при проверке крышки бачка ВАЗ 2109. После укорачивания пружинок крышку собираем в обратной последовательности. Перед эксплуатацией желательно еще раз проверить, как она работает.
Главная →
Устройство → Система охлаждения, обогрева и вентиляции → Расширительный бачок →
Что такое расширительный бачок?
Бачок расширительный — узел жидкостной системы охлаждения двигателей внутреннего сгорания; емкость специальной конструкции, предназначенная для компенсации утечек и температурного расширения циркулирующей в системе охлаждающей жидкости.
Расширительные бачки используются и в других системах транспортных средств, тракторов и спецтехники: в гидроусилителе руля (ГУР) и в различных по назначению гидравлических системах. В целом по назначению и конструкции данные бачки схожи с бачками системы охлаждения, а об их отличительных особенностях рассказано ниже.
Расширительный бачок выполняет несколько функций:
- Компенсация температурного расширения охлаждающей жидкости при нагреве двигателя — излишки жидкости поступают из системы в бачок, препятствуя росту давления;
- Компенсация утечек охлаждающей жидкости — в бачке всегда хранится некоторый запас жидкости, которая при необходимости поступает в систему (после выброса жидкости атмосферу при перегреве, при возникновении незначительных утечек и т.д.);
- Контроль уровня охлаждающей жидкости в системе (с помощью соответствующих меток на корпусе бачка и встроенного датчика).
Наличие бачка в жидкостной системе охлаждения обусловлено особенностями и физическими свойствами охлаждающей жидкости — воды или антифризов. При повышении температуры жидкость, в соответствии с ее коэффициентом температурного расширения, увеличивается в объеме, что приводит и к повышению давления в системе. При чрезмерном росте температуры жидкость (особенно вода) может закипеть — в этом случае избыточное давление сбрасывается в атмосферу через встроенный в пробку радиатора паровой клапан. Однако при последующем охлаждении двигателя жидкость приобретает нормальный объем, а так как часть ее была утеряна при выпуске пара, давление в системе падает — при чрезмерном снижении давления открывается встроенный в пробку радиатора воздушный клапан, давление в системе выравнивается с атмосферным. В этом случае в систему попадает воздух, что может оказывать негативное влияние — в трубках радиатора образуются воздушные пробки, препятствующие нормальной циркуляции жидкости. Так что после стравливания пара необходимо пополнять уровень воды или антифриза.
Антифризы различных типов обладают более высоким по сравнению с водой коэффициентом температурного расширения, поэтому описанные выше процессы происходят более интенсивно. Для устранения данных негативных эффектов в систему охлаждения и вводится расширительный бачок, соединенный с радиатором. При повышении температуры излишки жидкости просто отводятся в бачок, а при охлаждении двигателя — возвращаются в систему. Это значительно повышает порог сброса пара в атмосферу и увеличивает интервал между пополнениями уровня жидкости в системе.
Система охлаждения двигателя и место в ней расширительного бачка
Расширительный бачок играет важную роль в работе системы охлаждения и всего силового агрегата, поэтому при любой неисправности его необходимо заменить. Чтобы подобрать нужный бачок и верно выполнить ремонт, следует сначала разобраться в существующих типах и особенностях этих деталей.

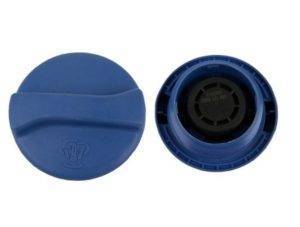

Устройство, принцип работы крышки бачка
Итак, во-первых, крышка плотно закрывает бачок, чтобы повысить давление в системе. Во-вторых, ее устройство позволяет сбросить максимальное давление. В конструкцию любой крышки входят:
- Корпус – в основном это прочный пластик. В нем сделано отверстие для стравливания давления;
- Уплотнитель, чтобы на соединении воздух не выходил раньше времени;
- Клапан – в основном он состоит из пружины и пластины, перекрывающей выходное отверстие.
Подпружиненная пластина клапана препятствует свободному выходу лишнего воздуха из системы. Сопротивление данного элемента строго рассчитывается заводом-производителем. Как только давление в контуре превышает допустимое значение, пружина сжимается пластиной, и выходное отверстие открывается.
Во многих моделях крышек помимо клапана для сброса напора установлен вакуумный клапан. Он устраняет необходимость открывать бачок, когда мотор остыл. Когда ОЖ расширяется, лишний воздух выходит из системы, а когда она остывает, объем начинает восстанавливаться. Однако при плотно закрытом клапане в магистрали создается вакуум. Из-за этого пластиковый резервуар деформируется и может быстрее лопнуть. Клапан вакуума обеспечивает свободное наполнение системы воздухом.
Почему нужно так точно контролировать давление в системе охлаждения?
Давление в магистрали, охлаждающей силовой агрегат, имеет важное значение. Благодаря ему антифриз не закипает в современном автомобиле
Если в ней будет атмосферное давление, объем рабочей жидкости будет быстрее уменьшаться за счет испарения воды. Такая проблема будет требовать частого восполнения недостатка жидкости.
Также недостаточное давление ускорит закипание тосола еще до того, как мотор достигнет максимального температурного режима. О том, какой должна быть рабочая температура силового агрегата, рассказывается в отдельном обзоре.
Как самому проверить работу?
Если честно, то это немного проблематично, клапану – крышке нужно создать или повышенное давление, или пониженное.
Однако для начала нужно осмотреть ее визуально, если заметили трещины, потертости, разрыв уплотнительных прокладок, или прочие механические повреждения – то это скорее всего крышка. Также от времени могут прийти в негодность и внутренние элементы клапана, некоторые производители рекомендуют менять эти пробки каждые два — три года, тогда и проблем не будет.
Теперь несколько простых способов определения неисправности:
- Запустите двигатель, прогрейте его, затем аккуратно начинайте откручивать крышку, если произойдет «пшик», значит она держит свои «атмосферы», скорее всего рабочая.
- Смотрим на толстые шланги, если они сильно деформированы, как бы сдавлены, то не работает вакуумный клапан – крышка под замену.
- Есть еще один способ, но не всегда им можно воспользоваться. Откручиваем крышку с бачка, сильно сдавливаем один из толстых шлангов, затем не отпуская шланг закручиваем крышку – если они примет исходные формы, значит наша пробка рабочая. Если нет – менять. Минус только в том, что на многих современных иномарках сделать это достаточно сложно.
Конечно на многих станциях есть специальные насосы давления, к которым прикручивают крышки с бачка и нагнетают — 1,5 атмосферы, после того как пересекается этот критический показатель, клапан должен открыться, если этого не происходит – значит она неисправна.
В заключении хочется сказать – на многих иномарках крышка при откручивании ломается, внутри бачка остается сам клапан, и никак от туда не выходит. Это говорит о том что вакуум который создался внутри не дает ей выходить! Нужна замена, не потому что она сломалась, а потому что клапан – «сдох».
Вот так вот статья получилась, для тех кто лениться, смотрим видео версию.
НА этом заканчиваю, думаю было интересно, читайте наш АВТОБЛОГ.
(29 голосов, средний: 4,93 из 5)
Похожие новости
Можно ли залить воду в систему охлаждения двигателя. Летом или з.
Антифриз или Тосол что лучше. Использовать — залить в ради.
Защитная сетка на решетку радиатора. Ставить или нет?
Какую основную роль играет крышка бачка?
У работающего двигателя, как известно, в системе охлаждения создается давление, отличное от обычного атмосферного. Это происходит в силу того, что охлаждающая жидкость (ОЖ) нагревается вместе с мотором, вследствие чего расширяется – увеличивается в объеме. В результате давление внутри системы охлаждения двигателя (СОД) возрастает, а она не контактирует с внешней средой, и ей некуда сбросить избыточное давление.
С повышенным давлением в СОД разработчики современных автомобилей не борются «радикально» – не пытаются полностью от него избавиться. С помощью крышки бачка его регулируют. Повышенное давление в СОД используют для смещения момента закипания ОЖ. Ведь ни для кого не секрет, что при нормальном атмосферном давлении для воды он наступает при температуре 100 °C, для тосола – 105–110 °C, а для антифриза – 120 °C. Рабочая температура двигателей современных автомобилей очень близка к этим критическим значениям.
Так, например, для карбюраторных ВАЗ она должна находиться в пределах 90–95 °C, а для инжекторных – 97–105 °C.
Однако при некоторых режимах работы двигателя происходит кратковременное повышение его температуры до более высоких значений, что, впрочем, не приводит к выходу из строя исправного мотора, но вызывает такое же нагревание ОЖ. Например, на инжекторных ВАЗ 2109 у жидкости в такие моменты может быть 120–125 °C. Очевидно, что такого нагрева не перенесет даже антифриз. В то же время, возрастание давления любой жидкости приводит к увеличению ее температуры кипения.
Инжекторный ВАЗ 2109
Инженеры, проектирующие двигатели, давно выяснили – чтобы ОЖ не закипала даже при кратковременном критическом нагреве мотора, достаточно поддерживать давление в СОД на уровне 1,1–1,5 кгс/см 2 (1,1–1,5 бар). Более высокая температура не нужна, потому что двигатель на нее не рассчитан, и она приведет к выходу его из строя. А допускать большее самопроизвольное повышение давления, которое может, тем не менее, происходить, не имеет смысла, потому что оно вызовет усложнение процесса изготовления и обслуживания мотора, а также возрастание его себестоимости, так как потребует более прочную и герметичную СОД (более прочные патрубки и расширительный бачок, крепкие хомуты).
Поэтому крышка бачка должна быть герметичной, но только до указанных выше необходимых предельных значений давления, после достижения которых она их поддерживает, соединяя по мере необходимости систему с внешней средой для выпуска сжатого внутри расширительной емкости воздуха.
Ремонт своими руками
Восстановление работоспособности этого клапанного элемента состоит из трех этапов: разборки, чистки, замены поврежденных элементов.
Ремонт этой части расширительного бачка своими руками сможет осуществить даже новичок, придерживаясь внимательности и аккуратности. Для этого понадобится только отвертка с тонким плоским концом.
Работы нужно проводить в такой последовательности:
- выкрутить данную деталь, тщательно протереть ее внутреннюю поверхность, избавившись от капель антифриза;
- с помощью отвертки удалить резиновый уплотнитель;снять пружинку, которая находится под резинкой;
- после этого извлечь ставшие доступными элементы клапана;
- используя ватные палочки, мыльный раствор, промыть внутреннюю полость крышечки;
- в случае видимых повреждений, деформаций, произвести замену пружинки, резинового уплотнителя;
- установить все детали последовательно в обратном порядке.
Дорогой или дешевый антифриз — стоит ли платить больше?
Таким образом, регулярный контроль состояния расширительного бачка на протяжении эксплуатации авто является важной задачей для обеспечения оптимальных условий работы двигателя. Осуществить диагностику, профилактику и ремонт клапанной крышечки сможет каждый автолюбитель
