Дроссельная заслонка ВАЗ 2114 – чистим до блеска!

НАЗНАЧЕНИЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ И ПРИНЦИП ЕГО ДЕЙСТВИЯ

Инжекторные двигатели потребовали установки большого количества автоматических приборов регулирующих и контролирующих деятельность всех систем силовой установки. Изменился принцип привода одного из основных механизмов регулирующих подачу топлива в двигатель — дроссельной заслонки. Привод стал электрическим, с электронным управлением.

Его отличие от механического заключается в следующем:

  • отсутствует механическая связь между педалью газа и самой дроссельной заслонкой;
  • холостой ход регулируется перемещением этой самой заслонки.

Поскольку жесткой связи между педалью и заслонкой не стало все управление осуществляется за счет работы электронных систем. В этой схеме, наряду с управляющим блоком важную роль играет датчик дроссельной заслонки.

Сам прибор установлен на одной оси с дроссельной заслонкой. Работает он как потенциометр:

  • на один выход датчика идет электросигнал напряжением 5 В, противоположный подключен на «массу». По третьему каналу, от подвижного контакта, выдается электросигнал к контроллеру. При повороте заслонки меняется напряжение идущее от ползунка токосьемника на выход;
  • когда зажигание выключено, можно замерить напряжение подающееся на ДПДЗ с помощью измерительного прибора. Для этого надо иглы щупа установить на входной контакт и на массу. Если дроссельная заслонка закрыта, то тестер должен показать не больше 0,7 В и не меньше 0,5 В. Когда двигатель запущен, в процесс открытия заслонки напряжение должно расти и при ее максимально открытом положении показать 4 В (+0,3);
  • при изменении угла открытия заслонки дросселя меняется напряжение идущее на контроллер от ползунка ДПДЗ и он регулирует подачу топлива;
  • ДПДЗ связан с работой прибора регулирующего холостой ход (РХХ). При запуске, если заслонка в закрытом положении, то, когда контроллер получит такой сигнал от датчика, он подключает РХХ и в двигатель идет дополнительный воздух, обходя закрытую заслонки.

Расположение ДПДЗ на ВАЗ 2114

Контролировать работоспособность ДПДЗ надо путем замера сопротивления, применяя омметр. Для этого прибор соединяется с входным и выходным контактом датчика. При нажатии педали газа должно происходить плавное изменение сопротивления, если же прибор показывает нуль или сопротивление уходит в бесконечность, это говорит о неисправности ДПДЗ на ВАЗ 2114.

Чистка дроссельной заслонки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Дроссельная заслонка — со временем загрязняется, в связи с этим она начинает хуже открываться и закрываться, а так же появляется неровный холостой ход, потому что слой пыли который на заслонке присутствует, не даёт воздуху нормально попадать в двигатель автомобиля и особенно это заметно когда нога с педали газа убрана, просто когда нога с педали убрана, заслонка почти полностью закрыта но есть небольшая щель через которую и попадает воздух в двигатель, а если будет куча грязи и пыли в этом месте, то воздух нормально попадать в двигатель не будет поэтому то и холостой ход будет неровный.

Примечание! Чтобы произвести замену данной детали, нужно будет запастись вам: Набором всех ключей которые у вас только есть и в этом наборе обязательно удлинитель, либо же вороток с накидными головками быть должен, кроме этого очиститель для карбюратора понадобиться который в автомагазине можно найти и тряпочка, которой вы всю грязь будете убирать с заслонки и ещё кстати отвёртками запаситесь всеми которые у вас есть!

  • Чистка дроссельной заслонки
  • Дополнительный видео-ролик

Где находится дроссельная заслонка? Прежде чем продолжить писать, укажем вам на один очень важный нюанс, дроссельная заслонка это неправильное название того агрегата о котором вы на данный момент думаете, правильное его название это дроссельный узел (Указан красной стрелкой) а вот сама заслонка находиться уже внутри данного узла и играет очень большую роль в нём, открываясь и закрываясь в тот момент когда это вам нужно.

Когда нужно чистить дроссельную заслонку? Засоряется она не так уж и быстро, поэтому и чистить её нужно довольно редко, но это смотря как вы ездите и по каким дорогам, вот к примеру если автомобиль эксплуатируется каждый день на грунтовой дороге где полно пыли, то заслонка довольно таки быстро запылиться и загрязниться и потребует чистки, но если же автомобиль эксплуатируется в основном в городском цикле или ещё лучше загородом (В посёлках и т.д.) по дорогам, то в этом случае заслонку нужно будет реже чистить, поэтому как таковых точных цифр когда она подлежит очистки нет, всё как говориться на внешний вид определяется и по симптомам (Машина неустойчиво работает на холостом ходу, плавают у неё обороты, глохнет даже иногда и т.д., вот это и есть симптомы загрязнённости заслонки, но хотя они и из-за других проблем могут тоже встречаться).

Примечание! Чтобы заслонка реже у вас загрязнялась, рекомендуем как можно чаще менять воздушный фильтр на автомобиле или просто замену производить когда он действительно этого требует, и особенно не затягивайте с его заменой когда он это требует (Он весь в пыли будет в этом случае и эта пыль будет в двигатель лететь и дроссельную заслонку ещё ко всему этому она загрязнять будет)!

Как почистить дроссельную заслонку на ВАЗ 2113-ВАЗ 2115?

1. Сперва вам его конечно же нужно будет снять, о том как эту операцию проделать правильно, читайте в статье которая размещена на нашем сайте, под названием: «Замена дроссельного узла на ВАЗ», как только заслонка или будем правильно говорить дроссельный узел будет снят, приступайте к его очистки, для этого положите на ровную и чистую его поверхность и после чего берите в руки жидкость для очистки карбюратора и с её помощью, пройдите весь дроссельный узел, но на датчики смотрите не попадите да и вообще их лучше всего вывернуть мы вам рекомендуем.

2. Когда узел внутри будет очищен (Кстати жидкостью чистите именно в том месте где сама дроссельная заслонка находиться, за пределами узла, то есть на наружной его части, не рекомендуем вам его чистить), вытрите всевозможные капли и положите после чего узел на солнце или просто в тёплое помещение занесите, дождитесь его полного высыхания и можете ставить обратно на автомобиль, если вы хотите по лучше его очистить, то можете ещё ко всему этому сжатым воздухом его продуть (Сжатый воздух находиться в компрессоре, в насосе, поэтому что то из этого найдите и после чего продуйте им дроссельный узел от всех частичек грязи, в трудно доступных местах).

Дополнительный видео-ролик: Более подробно увидеть процесс очистки дроссельного узла вы можете в видео-ролике который расположен чуть ниже, в нём не только всё показывается но и описывается ко всему этому, кстати в ролике используется автомобиль ВАЗ 2112, вы особого внимания на это не обращайте, потому что дроссельные узлы на всех автомобилях чистятся практически идентично, но только узла с системой е-газ это не касается, там весь процесс очистки совсем по другому происходит.

Неисправности дроссельной заслонки Ваз 2114

Сам по себе, механизм не представляет из себя сложную конструкцию, и рассчитан на весь срок эксплуатации двигателя. Однако некоторые конструктивные особенности мотора и ряд внешних негативных факторов, со временем создают препятствия для его нормальной работы. В большинстве случаев, проблемы в работе заслонки, являются следствием банального загрязнения. Причины появления могут быть следующими:

  • несвоевременная замена воздушного фильтра, как результат попадание пыльного, неочищенного воздуха;
  • наличие дефектов и трещин в воздушной системе и его элементах (например, бракованный воздушный фильтр, порванный патрубок), результат тот же – загрязнение воздушного потока;
  • появление на внутренних стенках дроссельного узла и заслонки нагара, остатков масла.

Результатом вышеуказанных причин, является некорректная работа узла, заслонка может не до конца открываться или закрываться, что напрямую негативно влияет на работу двигателя. Если фильтрацию и процесс очищения воздушного потока, возможно, контролировать, то полностью избавиться от нагара не получится. Поэтому автопроизводители рекомендуют периодическую очистку узла от загрязнений каждые 25 тысяч километров пробега. Считаем что данная рекомендация в условиях Российской действительности, качества топлива и состояния дорожного полотна вполне обоснована.

Диагностика неисправностей

Прежде чем предпринимать какие-либо действия, необходимо проверить дроссельную заслонку ваз 2114 на наличие возможных проблем.

Для того чтобы точно диагностировать неисправность или некорректность работы дросселя, имеются присущие ему, характерные признаки. Таковыми являются:

  • Нестабильность оборотов двигателя на холостом ходу их необоснованное возрастание;
  • Периодически глохнущий двигатель;
  • Подергивания во время движения;
  • Несоответствие усилия при выдавливании педали газа конечному результату (не происходит должной реакции со стороны двигателя, мощность не увеличивается, авто не набирает скорость или делает это с запозданием).
  • Заметное увеличение расхода топлива при стандартном режиме езды.

Учтите, что причины неполадок могут быть вызваны: — Неисправностью датчика ДПДЗ, в результате чего подача топлива в систему происходит в неправильном количестве. — Неисправностью регулятора холостого хода. Потому, иногда целесообразно проверить и эти важные элементы системы.

Как почистить дроссельную заслонку и чем её чистить

Многие автовладельцы по привычке мелкий ремонт своих автомобилей проводят дома, самостоятельно. Замена масла, тосола, прокачка тормозов – ну какой уважающий себя «водила» откажет себе в удовольствие поковыряться в машине. Это же относится и к такому мелкому ремонту как чистка дроссельной заслонки в карбюраторе автомобиля. О том, как почистить дроссельную заслонку в домашних условиях мы расскажем в нашей статье.

Для чего нужна дроссельная заслонка

Первоначально следует разобраться с принципом ее работы, а также рассмотрев механизм, затем, если проверка дроссельной заслонки обнаружила загрязнения, приступаем к процедуре ее чистки. Дроссельная заслонка располагается перед впускным коллектором. Она предназначена для входа воздуха в коллектор, соответственно, чем больше открыта заслонка, тем лучше проходимость воздушного потока.

Воздух, смешиваясь с топливом, поступает в камеру сгорания, тем самым, чем больше объем воздушно – топливной смеси, тем выше вырабатываемая мощность. Нажатием на педаль акселератора, водитель управляет процессом открытия и закрытия дроссельной заслонки, то есть, регулируя положение дроссельной заслонки. Педаль газа связывает с заслонкой тросик газа посредством механического привода.

Хотя в настоящее время в конструкциях автомобилей встречается заслонка воздушная с ручным управлением.

Когда ремонтировать?

Дроссельная заслонка – одна из тех деталей автомобиля, которая реже всех остальных требует ремонта, срок ее эксплуатации равен сроку эксплуатации самого автомобиля.

Таким образом, замена дроссельной заслонки требуется крайне редко, и только в случаях, когда она имеет механические повреждения. А вот что касается загрязнений, то они выражаются в наличии масляных пятен, отложений, как на самой заслонке, так и на ее корпусе.

Причинами таких загрязнений является, так называемая, масляная пыль, картерные газы.

При наличии такой симптоматики у вашей машины, следует помнить о том, что замена дроссельной заслонки не требуется, а вот очистка от загрязнений необходима.

Техника промывки

И так, рассмотрим вопрос о том, как промыть дроссельную заслонку и каков алгоритм работы. Для начала необходимо произвести демонтаж механизма, он заключается в том, что корпус дросселя необходимо освободить от воздушной гофры. Помним, что при механическом приводе педаль газа – это регулятор дроссельной заслонки.

То есть, для того, что отсоединить тросик газа от механического привода дросселя, достаточно вытолкнуть «грузик» нажатием на педаль газа

Далее отсоединяем шланги охлаждающей жидкости, при этом соблюдаем меры предосторожности, то есть выполняем все работы, что называется на «холодную», дабы избежать ожогов и травм. Отсоединив шланги, проверьте, что вся жидкость вытекла

Кроме того, не рекомендуется после промывки использовать старую прокладку, лучше всего приобрести новую. Несколько иного подхода требует замена датчика дроссельной заслонки.

Чем чистить

Промывка дроссельной заслонки не требует специализированных средств и приспособлений, достаточно аэрозоли и тряпки. Аэрозоль наносим на очищаемую поверхность. Оставляем на 15 минут, затем при помощи тряпки производим очистку труднодоступных мест.

Не следует заливать жидкостью весь корпус заслонки, так как она очень агрессивно воздействует на пластиковые и резиновые элементы, а также может повредить датчик ТРС. Также не следует в ходе очистки применять всевозможные щетки, так как ими можно повредить специальный защитный слой, который наносится на внутренние стенки блока дроссельной заслонки.

Кроме того, щетка может повредить уплотнительное покрытие, расположенное по контуру дросселя.

Дроссельная заслонка – как узнать эту деталь?

Дроссельная заслонка – это один из механизмов инжектора автомобиля, который выполняет подачу воздуха в цилиндры двигателя. Происходит это действие за счет открытия клапана, на который поступает воздух из воздушного фильтра. Угол открытия клапана регулируется педалью газа. Чем больше интенсивность нажатия на педаль газа, тем больше открывается дроссельная заслонка и тем больше оборотов показывает тахометр на панели приборов.

Вместе с воздухом в цилиндры двигателя также попадает бензин, после этого происходит сжатие и возгорание топливной смеси. Если на заслонке скапливается много грязи, это служит нарушением нормальной работы двигателя автомобиля ВАЗ 2114, потому что воздуха, который попадает в цилиндры вместе с топливом, не хватает для полноценного возгорания.

Определить, когда необходимо провести чистку заслонки автомобиля ВАЗ 2114, достаточно просто. Самым распространенным признаком является нестабильная работа двигателя при запуске, в некоторых случаях он может вообще заводиться через раз. После работы на холостом ходу двигатель может глохнуть. Также плавают обороты на холостом ходу, из трубы могут быть характерные звуковые выхлопы. Во время движения, особенно на малой скорости, автомобиль может дергаться, на больших же скоростях этого действия вы не заметите, однако двигатель автомобиля будет работать как бы в нагрузку.

В работе этой детали также участвуют датчики – основным из них является датчик расходомера воздуха. Часто именно его выход из строя оказывается проблемой в работе двигателя автомобиля. Дроссельная заслонка в автомобиле ВАЗ 2114 расположена под капотом и находится между воздушным фильтром и впускным коллектором, с пассажирской стороны автомобиля. В некоторых модификациях автомобиля ВАЗ 2114 воздушный фильтр расположен по центру, что значительно облегчает работу при снятии механизма.

Пошаговая инструкция

Весь ремонт разделяют на два этапа – разборка и чистка. Время чистки зависит от степени загрязнения заслонки и общего износа двигателя. Здесь не нужно применять большую физическую силу, каждый этап можно сделать в одиночку без сторонней помощи.

Что понадобится для промывки

Ремонт нужно проводить после того, как двигатель остынет. Для снятия дроссельного узла понадобится две отвёртки, а также торцовый ключ на 13. Эти инструменты есть практически у каждого автолюбителя. Для работы с самой заслонкой подойдёт любое чистящее средство, главное, чтобы оно хорошо удаляло масло и сажу. Для лучшей чистки рекомендуем использовать ватные палочки, они помогут добраться до самых труднодоступных мест.


Ватные палочки помогут лучше очистить заслонку от грязи

При разборке механизма может оказаться, что некоторые расходники уже непригодны для дальнейшего использования. Поэтому лучше заранее приобрести прокладку дроссельной заслонки или уплотнительное кольцо ресивера, в зависимости от объёма двигателя.

Снятие дроссельного узла и его очищение

Выполнять снятие дроссельного узла нужно в следующей последовательности:

  1. Открыв капот, снимаем пластмассовую крышку, которая покрывает двигатель сверху.
  2. Снимаем резиновый вентилирующий шланг. При наличии большого количества грязи убираем её обычной тряпкой.

    Снимаем вентилирующий шланг с помощью отвертки

  3. Перед выемкой самого механизма нам потребуется снять давление с системы охлаждения. Для этого снимаем шланги с незамерзающей жидкостью, предварительно отжав несколько хомутов.

    Снимаем шланги с незамерзающей жидкостью, предварительно отжав хомуты

  4. Для защиты отверстий от попадания пыли на время ремонта их лучше сразу прикрыть небольшими заглушками.
  5. Чтобы получить доступ к самой заслонке, потребуется убрать ещё один шланг, который вентилирует топливный бак.
  6. Теперь можно вынимать заслонку, предварительно открутив два болта крепления и отсоединив тросик, что связывает деталь с педалью акселератора.

    Вынимаем заслонку, предварительно открутив два болта

Для дальнейшей работы нужно определиться, какой метод очистки вы будете использовать. При небольшом загрязнении выбирайте более простой и быстрый – поверхностный. Если же механизм покрыт большим слоем грязи, и некоторые элементы закоксовались, то здесь подойдёт полная чистка. Поверхностная очистка не требует дальнейшей разборки механизма. Достаточно тряпкой и ватными палочками убрать масляный налёт с внутренних и внешних поверхностей. Из чистящих средств рекомендуем использовать бензин или растворитель.

При полной промывке нам потребуется замена прокладки или уплотнительного кольца. Для разборки инструмента возьмите небольшую отвёртку и ключ на 13, чтобы открутить ещё два болта. После очистки механики рекомендуют продуть все отверстия струёй сжатого воздуха – это удалит лишнюю влагу и мелкие частицы пыли.

Это интересно: Видеофиксация и методы противодействия

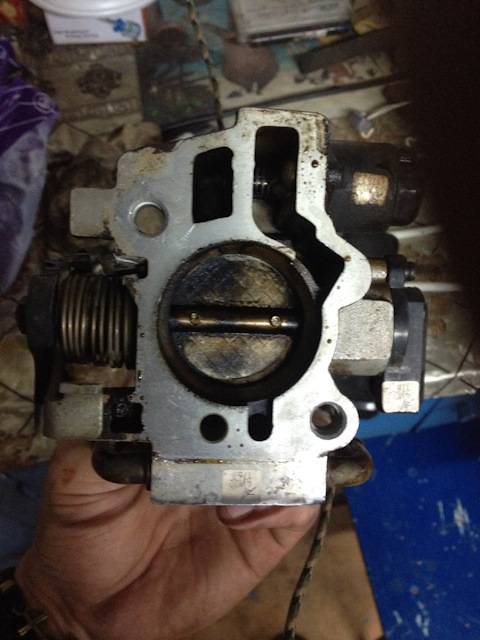

Как выглядит дроссельная заслонка до и после очистки

Во время разборки дроссельного узла рекомендуем особе внимание уделить датчику холостого хода. От правильности его работы зависит эффективность использования топлива и плавность движения автомобиля

Для его очистки лучше использовать средство WD 40 и тонкие ватные палочки. Убираем грязь с корпуса и хорошо прочищаем контакты устройства.

Как почистить дроссельную заслонку на ВАЗ 2114 и ВАЗ 2115

Как почистить дроссельную заслонку на ВАЗ 2114 и 2021 модель правильно и проверенным способом по шагам, так сказать своими руками. Инжектор – достаточно тонкий механизм. Поскольку он расположен рядом с двигателем, регулирует подачу бензина и количество топливно-воздушной смеси, он имеет свойство загрязняться. А детали в таком виде, как известно, работают гораздо хуже. В статье разберем, как почистить дроссельную заслонку на ВАЗ 2114.

ЭТО ИНТЕРЕСНО: Блок предохранителей ваз 2111

Дроссельная заслонка — что это?

Дроссельная заслонка – узел регулировки подачи воздуха в цилиндры двигателя. Воздух поступает через фильтр в ДС в рабочий механизм двигателя, обеспечивая, таким образом, возгорание топлива. Интенсивность впуска регулируется подвижным клапаном. Чем сильнее водитель нажимает на педаль газа, тем больше клапан пропускает воздуха, и наоборот.

Причины загрязнения дроссельной заслонки

В процессе работы двигателя образуются продукты сгорания топливно-воздушной смеси. Как следствие, на заслонке образуется слой грязи. Конечно, количество загрязнений напрямую зависит от качества заправляемого бензина, поэтому производитель авто рекомендует заправляться только на проверенных АЗС. Однако проблема не обойдет стороной даже самого предусмотрительного владельца.

Причины ухудшения работы заслонки: скопление нагара на клапане; картерные газы; масляные пятна.

Обычно все это в комплексе и затрудняет ход клапана. При нажатии на педаль газа он открывается не полностью: не до конца открывается на ходу, но приоткрыт на холостых оборотах. Неправильно положение клапана нарушает работу двигателя, и чем сильнее он загрязнен, тем больше будут расхождения реальных и предписанных оборотов ДВС.

Как часто требуется чистка дроссельной заслонки? На ВАЗ 2114 это порядка 1 раз в 40 – 60 тыс. км пробега. Но производитель рекомендует делать это как можно чаще – до 20 тыс. км. Двигателю хуже не станет.

Подготовка к работе

Что нужно сделать перед тем, как почистить дроссельную заслонку на ВАЗ 2114? Правильно, основательно подготовиться.

Нужная деталь располагается прямо под капотом на отрезке «воздушный фильтр – впускной коллектор». Традиционно она находится справа, но может располагаться и по центру (некоторые выпуски модели 2114).

Процедуру по очистке заслонки легко выполнить в гаражных условиях. Для работы необходимо подготовить: несколько чистых тряпок; щетку; средство для чистки дроссельной заслонки.

Способы чистки дроссельной заслонки на ВАЗ 2114

Работы по чистке впускного узла делятся на два типа – поверхностная и комплексная очистка. Первый способ применяется, когда деталь загрязнена незначительно и в профилактических целях. Второй метод предназначен для полного удаления грязи и частичной замены узла – установки нового уплотнительного кольца и прокладки.

Рассмотрим оба способа чистки дроссельной заслонки на ВАЗ 2114.

Поверхностное очищение:

Снять гофрированную накладку с воздушного фильтра.

Побрызгать средство для чистки дроссельной заслонки на клапан и внутренние полости. Далее нужно подождать 5 – 10 минут для того, чтобы грязь «схватилась» химией.

Пройти щеткой все загрязненные участки. Дополнительно можно еще раз побрызгать чистящий раствор на деталь.

Аккуратно протереть поверхности мягкими тряпочками.

В случае сильных загрязнений, когда машина «не реагирует» на газ, расход топлива неоправданно высокий и перебои с оборотами, этот метод не поможет. Стертая грязь с поверхности может также забиваться вовнутрь, а отложения в скрытых полостях и вовсе могут остаться нетронутыми.

Признаки грязной дроссельной заслонки

Самые основные признаки, возникающие в связи с грязной заслонкой:

  • плохой или нестабильный запуск двигателя «через раз»;
  • нестабильный холостой ход, плавают обороты;
  • при движении на малых скоростях, автомобиль подергивается;
  • провалы на холостом ходу, двигатель глохнет на холостых.

Промывка дроссельной заслонки.

В данной статье мы опишем два вида чистки дроссельной заслонки:

Эти два вида отличаются степенью сложности очистки, соответственно — качеством.

Поверхностная чистка:

Суть данной очистки заключается в том, что мы не будем разбирать полностью весь дроссельный узел, а пройдемся тряпочкой по заслонке и уберём поверхностную грязь.

Для работы нам понадобится:

  • Любое чистящее средство. очиститель карбюратора, спирт, растворитель, бензин, wd-40. Отличаются они всего лишь степенью «выводимости» грязи и все.
  • Тряпка.
  • Щетка.

Первым делом снимаем гофру воздушного фильтра с дроссельной заслонки, берём наше чистящее средство и брызгаем внутрь дроссельной заслонки. Начинаем чистить поверхность тряпкой и щеткой. Так же не забываем открывать саму заслонку чистить её с обратной стороны. На этом наш процесс закончен, обратно устанавливаем патрубок воздушного фильтра и все. Но при данном способе очистки, мы не сможешь полностью прочистить все внутренности дроссельной заслонки, не сможем продуть все отверстия и каналы, поэтому лучше воспользоваться полной чисткой.

Полная чистка дроссельной заслонки

Для выполнения полной чистки заслонки, помимо тряпки и чистящего средства нам понадобится:

  1. Плоская, крестовая отвертка.
  2. Прокладка дроссельной заслонки (для 1,5л) и уплотнительное кольцо ресивера (для 1,6л) (примерная стоимость 20-50 руб).
  3. Ватные палочки.
  4. Торцовый ключ на «13».
  5. 2 болта М13.

В этом случае нам нужно полностью снимать дроссельный узел и чистить его со всех сторон.

  1. Для того, чтобы снять узел, отсоединяем гофру воздушного фильтра, снимаем патрубки ох. жидкости (в мурзилке рекомендуется перед началом работ слить ох жидкость, но не тратьте на это время, сняв патрубки с дросселя – просто заткните их болтами, чтобы жидкость не выливалась), снимаем патрубок адсорбера.
  2. Отсоединяем крепление дроссельного узла, снимаем тросик газа, вынимаем дроссельный узел. Если вам требуется более подробное описания снятия дроссельного узла, то прочтите статью: Как снять дроссельный узел, заслонку?
  3. Сняв дроссельную заслонку, отсоединяем и прочищаем датчики РХХ (как почистить РХХ ), ДПДЗ и полностью моем со всех сторон заслонку очистителем, обязательно продуваем все отверстия сжатым воздухом.
  4. Затем все устанавливаем обратно, не забыв поставить новую прокладку.
