Механизм газораспределения
Принцип работу этой конструкции на обоих моделях, практически одинаков, но существуют некоторые конструкционные особенности.
Ремень привода ГРМ, на обоих двигателях, отличается друг от друга длиной, шириной и формой протектора. В случае необходимости поменять ремни между собой не получится. Кроме того, все шкивы (приводы), которые проворачивает ремень, такие как: шкив генератора, коленчатого вала, насоса охлаждающей жидкости, на обоих моторах отличаются своей конструкцией, и не взаимозаменяемы.
Опорные и натяжные ролики привода ремня ГРМ, которые необходимы для его натяжения и направления, в этих модификации двигателя 21126 не оборудованных центральными бортами. Ещё, в 126 серии, установлена конструкция самонатяжения ремня привода ГРМ. Привод коленчатого вала 126 мотора оснащён специальным пазом, который не даёт ремню самопроизвольно соскальзывать со шкива.
Система зажигания и электронное оснащение, у обоих моделей агрегатов абсолютно одинаковы, свечи зажигания, датчик массового расхода воздуха, высоковольтные провода и другие электронные компоненты полностью взаимозаменяемы. Так же идентичны и детали топливной системы, система подключения трансмиссии к двигателю, система охлаждения. Все расходники, такие как: воздушный, масляный, топливный фильтры, одинаково подходят к обоим вариантам.
Рекомендованные топливо, для той и другой серии двигателей бензин с октановым числом не ниже 95. Система смазки предусмотрена для автомобильных масел классификаций: 5W-30; 5W-40; 10W-40; 15W40 и их аналогов.
Вывод: двигатель той и другой модификации, имеет свои, незначительные, недостатки в различных системах, как любой механический агрегат.
Кто то тут вчера с пеной у рта доказывал, что мотор 124 едет почти так же как 126 по тяге и разница почти не заметна, пиздёж!Я своему другу дал прокатится вчера на своей приоре пару раз по трассе, говорит прёт ощутимо лучше моей двенашки 1,6, даже с 1 пассажиром на борту разница приличная, обороты набирает быстрее, по ощущениям говорит в твоей лошадей на 20 больше, так что вот, если приора в хорошем техническом состоянии, она полный сток едет бодрее чем 124 мотор и это заметит даже человек, который никогда не ездил на машинах вообще.Я на его двенашке катался для сравнения, это пиздец, я за рулём был, он справа сидел, это пиздец, она у него вобще нихрена не едет по сравнению с моей.
Характерные неисправности 124 мотора
Троение двигателя
Самая частая проблема данного силового агрегата, это троение. Мотор нестабильно работает, появляется усиленная вибрация и детонация. Причин этому может быть много. Чтобы найти реальную причину, нужно в определённой последовательности выполнить ряд мероприятий:
- двигатель может троить по механическим причинам, а именно по причине прогара одного из клапанов. Чтобы исключить эту возможность, нужно замерить компрессию во всех цилиндрах. Если компрессия во всех цилиндрах одинаковая, то причину следует искать в другом;
- причиной троения может быть система зажигания. Для определения этого подозрения следует снять колпачки со всех свечей поочерёдно. Если при съёме колпачка троение усилилось, значит не работает эта свеча или индивидуальная катушка зажигания, которую нужно заменить для решения проблемы. Если троение не изменилось, нужно проверить исправность модуля зажигания. Для выяснения, следует заменить модуль на другой, исправный электронный прибор. Если такой возможности нет, то модуль зажигания следуют прозвонить прибором;
- троит движок нередко по причине загрязнённых форсунок, для устранения проблемы форсунки подлежат чистке;
- возможно троение двигателя по причине глюков электроники. Нужно попробовать заменить ЭБУ на заведомо исправный или провести диагностику электронного устройства;
- бывает что, троит мотор из-за неполадок с каким-то датчиком. Это может быть датчик, указывающий положение коленвала, либо ДПДЗ.
На 124 двигателе часто плавают холостые обороты
Причиной, чаще всего служат глюки ЭБУ, или проблемы с РХХ или ДМРВ. Определить, что именно неисправно, можно заменив запчасть на рабочую или прозвонив прибором.
Стуки
Стуки движка могут являться признаком растянутого ремня ГРМ или могут стучать гидротолкатели, если используется не качественное топливо.
Подсос воздуха
Другие неполадки с силовым агрегатом ВАЗ 21124 случаются очень редко. Что говорит о высокой надёжности, качестве и удачной конструкции 124 двигателя. А учитывая мощность, экономичность и соответствие Евро стандартам по токсичным выбросам, можно уверенно сделать вывод, что ДВС ВАЗ 21124 1.6 л., является одним из самых лучших и востребованных отечественных двигателей.
Тюнинг выпускного коллектора (паука)
Замена штатного выпускного коллектора на альтернативный типа “Паук” 4-1 либо 4-2-1 является достаточно эффективным и в то же время дешевым способом значительно увеличить мощность вашего автомобиля ВАЗ-2110. Стоит данная деталь порядка 2000 рублей. При покупке следует уточнить, для каких именно моделей автомобилей предназначено изделие.
Выпускной коллектор 4-2-1Спортивный выпускной коллектор “Паук” для автомобилей ВАЗ-2110(2112) считается более технологичным, осуществляя максимально эффективный отвод отработанных газов от ДВС. Кроме того, рекомендуется докупить дополнительно резонатор прямоточного типа и глушитель под него. Таким образом можно избежать сварочных работ и существенно упростить задачу тюнинга.
Процесс замены относительно долгий и займет у вас около 4 часов, желательно также выполнять работы с чьей-либо помощью, это сильно облегчает и ускоряет их. Понадобится снять штатный выпускной коллектор и приемную трубу. Можно демонтировать их в сборе. После установки “паука” процесс замены можно считать оконченным.
Порванный ремень ГРМ может стать причиной действительно дорогостоящего ремонта. Если ваше авто неожиданно заглохло по причине обрыва ремешка — можете быть уверены, дорогостоящий ремонт вам гарантирован (если у вас ВАЗ 2112 двигатель 16 клапанный типа 21120). Восстановление погнутых клапанов головки блока цилиндров обойдется автомобилисту в сумму порядка 10 тысяч рублей.
Причиной беды можно считать несовершенство конструкции двигателя. Для того, чтобы избежать проблемы, на двигателе типа ВАЗ-21124 на поршнях существуют специальные выемки (цековки), благодаря которым клапана не гнуться об поршни, встречаясь с ними при обрыве ремня ГРМ. На более ранней модели 16 клапанного двигателя (21120), выпущенного на два года раньше (в 2002), такие выемки, увы, отсутствуют.
В прочем, не велика беда и застраховаться от напасти можно самостоятельно изготовив соответствующие отверстия, например, при капитальном ремонте двигателя, либо специально разобрав его и достав из цилиндров поршни. Достаточно будет увеличить глубину цековок на 2,5 мм. работы выполняются при помощи фрезерного станка.
Поршни блока цилиндров ВАЗ 21124Если вас пугает необходимость основательной разборки ДВС — есть и более простой метод благодаря специальному устройству ПП-12. Теперь достаточно лишь снять головку блока цилиндров и можно выполнить фрезеровку, ознакомившись с инструкцией по эксплуатации прибора. В прочем, устройство это далеко не дешевое, потому лучше всего будет обратиться за помощью в специализированную мастерскую, где и выполнят все необходимые работы.
При этом несколько увеличивается размер камеры сгорания и уменьшается степень сжатия. Мы получаем дефорсированный двигатель ВАЗ-2110. Несколько падает мощность ДВС.
С другой стороны, повышаются эксплуатационные характеристики, также теперь авто можно заправлять 92 бензином и не беспокоиться насчет порванного ремня ГРМ. Согласитесь, выгода, определенно, окупает затраты.
На ВАЗ 2112 устанавливались 8-ми и 16-ти клапанные двигатели. Как показала практика, 16-клапання система намного лучше. В первую очередь, это связано с потреблением горючего и надёжностью силового агрегата.
Схема управления двигателем ВАЗ-21124
Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-2 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик положения дроссельной заслонки; 12 — датчик температуры охлаждающей жидкости; 13 — электромагнитный клапан продувки адсорбера; 14 — датчик кислорода; 15 — датчик детонации; 16 — датчик положения коленчатого вала; 17 — регулятор холостого хода; 18 — блок управления иммобилайзера; 19 — индикатор состояния иммобилайзера; 20 — датчик фаз; 21 — датчик скорости автомобиля; 22 — модуль электрического топливного насоса с датчиком уровня топлива; 23 — датчик контрольной лампы давления масла; 24 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединямая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.
Полезное: Распиновка датчика скорости ВАЗ и схема подключения ДС
Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-3 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик неровной дороги; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — регулятор холостого хода; 15 — управляющий датчик кислорода; 16 — диагностический датчик кислорода; 17 — электромагнитный клапан продувки адсорбера; 18 — датчик детонации; 19 — датчик положения коленчатого вала; 20 — блок управления иммобилайзера; 21 — индикатор состояния иммобилайзера; 22 — датчик фаз; 23 — датчик скорости автомобиля; 24 — модуль электрического топливного насоса с датчиком уровня топлива; 25 — датчик контрольной лампы давления масла; 26 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединяемая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.
Преимущества шестнадцатиклапанного двигателя
Все двигатели «десятых хэтчбеков» по мощности упорядочились так: 21120, 21124, 21114 и 2111. Они развивают 93, 90, 81 и 77 «сил». На графике показано, как мощность зависит от оборотов.
Мощность, кВт
Два первых двигателя, 20-й и 124-й, являются 16-клапанными. Оба относятся к классу Евро-3.
124 двигатель под капотом «двенашки»
Момент сил, Н*м
Интереснее всего здесь выглядит мотор ВАЗ-21120. По «тяге на низах» он мало уступает 8-клапанникам.
Приводим характеристики двух разных моторов:
- Модель ДВС: 21120/21124;
- Рабочий объём: 1,488/1,596 л;
- Степень сжатия: 10,5/10,3;
- Мощность: 93/90 л.с.;
- Обороты номинальной мощности: 5600/5000 об/мин;
- Наибольший крутящий момент: 140/131 Н*м;
- Рекомендуемое топливо: АИ-95/АИ-95;
- Экология: Евро-3/Евро-4 или Евро-3.
Мы уже говорили о том, что рассматриваемые в статье ДВС семейства ВАЗ-2110(2112) отличаются большей мощностью, меньшим расходом топлива, а также высокими техническими характеристиками в отличие от “восьмерок”. Пришло время узнать, какие конструктивные особенности делают 16 клапанный двигатель ВАЗ 2112 столь привлекательным выбором для автомобилистов.
- экономия топлива;
- более высокая мощность;
- детонационная стойкость;
- продвинутая система охлаждения;
- простой тюнинг за счет разнесения впускного и выпускного тракта.
Именно разделение между собой впусконого и выпусконого трактов в конструкции двигателей ВАЗ-21120 и 21124 делает возможным осуществить вполне ощутимую экономию топлива. Таким образом, поступление горючего и забор отработанных газов производятся отдельной разнесенной системой клапанов, благодаря чему не происходит нежелательного смешивания топлива и продуктов горения. Очевидно также, что благодаря этому повышается КПД двигателя и его мощность.
Шестнадцатиклапанный двигатель ВАЗ 2110Не обошли стороной новшества и камеру сгорания, а также строение блока цилиндров. Их конструкция несколько изменена таким образом, что риск детонации топливной смеси сводится к минимуму. Это действительно весомое преимущество, ведь качество бензина в наших АЗС оставляет желать лучшего. Соответственно, подобного рода конструкция ДВС остается как гарантия его долгого срока службы.
Высокой стабильностью также радует работа системы охлаждения подобного рода устройств. Это важнейший фактор, обеспечивающий долгую работу двигателя и надежность в процессе его эксплуатации. Эффективный теплоотвод позволяет ДВС работать в заданном температурном режиме, предупреждая преждевременный износ.
Скажите, неужели после прочтения всей вышеупомянутой информации вы не вдохновились идеей иметь авто именно с 16 клапанами ДВС? В таком случае, вам приятно будет знать, что подобного рода рода модернизация допускается. Конечно, процесс этот основательный и его невозможно выполнить без тщательной подготовки.
Но результат действительно себя оправдает. У вас есть сомнения — просто прочитайте несколько следующих абзацев текста.
Если не вдаваться в технические подробности, суть тюнинга заключается в замене головы блока цилиндров на новую. Конечно, теперь у вас будет два распредвала, а также придется ломать голову над системой крепежа, ведь диаметры отверстий 16 клапанной головы не соответствуют аналогичным на 8 клапанном.
Посадочные отверстия головки блока следует рассверлить, увеличив диаметр с 10 до 12 миллиметров.
Вы можете сделать это и сами, но лучше обратиться в специализированную мастерскую. За подобного рода работы не должны взять более чем 3-4 сотни рублей. Также следует учитывать, что штатный крепежный болт головы блока цилиндров на 16 клапанов несколько меньше аналогичного для “восьмерки” и должен быть соответственно укорочен.
Тюнинг
Тюнинг двигателя ВАЗ 2112 бывает двух видов — механический и программный. Первый вид подразумевает расточку блока цилиндров под новую поршневую группу и замена всех деталей, таких как клапаны, шатуны, коленчатый вал, распредвалы, на облегчённые. Это позволит уменьшить вес мотора, а соответственно повысить технические показатели и аэродинамику. При правильной переборке силового агрегата, мощность двигателя ВАЗ можно увеличить вдвое.
Не стоит забывать, что установка турбины и прямоточного выхлопа на ВАЗ позволит добавить ДВС, ещё немного силушки, без изменения объёма. Стоит помнить, что при механической переделке, в обязательном порядке устанавливается новая система охлаждения, поскольку старая не выдержит таких нагрузок и выдаваемых температур. Обычно, рабочая температура двигателя ВАЗ 211216 клапанов составляет 87-103 градуса Цельсия, и если оставить старую систему ОЖ, то она не будет справляться и мотор начнёт перегреваться и сгорит.
Второй вариант — чип тюнинг ВАЗ 2112. Это программная модернизация автомобильного двигателя. Схема расшифровки прошивок: Прошивки маркируется изготовителем алфавитно-цифровым кодом, разделённом на 5 групп.
- первая группа — буква и цифра обозначает тип (семейство) контроллера: J4 — блоки управления (ЭБУ) Январь-4/4.1;
- J5 — блоки управления Январь-5.1/5.1.1/5.1.2;
- V5 — блоки управления VS-5.1 (НПО «Итэлма»);
- М1 — блоки управления Мотроник М1.5.4 (М1.5.4N); N (New) — новая аппаратная реализация
- M7 — блоки управления Мотроник MP7.0
N — семейство автомобилей с полным приводом ВАЗ;
Исключение почему-то составили прошивки для классики, например, J5V26L52 и пр.
- третья группа — две цифры обозначает условный номер комплектации (00…99); для переднеприводных автомобилей ВАЗ существуют следующие номера: 03 — нормы токсичности Евро-2, 8-ми клапанный 1.5л двигатель;
- 05 — нормы токсичности Евро-2, 16-ти клапанный 1.5л двигатель;
- 07 — нормы России, 16-ти клапанный 1.5л двигатель;
- 13 — нормы России, 8-ми клапанный 1.5л двигатель.
- 26 — нормы России, 8-ми клапанный 1.45л двигатель. Задний привод (классика).
четвертая группа — буква, обозначает порядковый уровень ПО (A…Z), чем дальше буква в алфавите, тем новее уровень ПО;
пятая группа — две цифры, обозначает версию калибровки (00…99), чем больше номер, тем новее калибровки.
Новые блоки Bosch M7.9.7 и Январь 7.2 и Микас 10 имеют другую, пока непривычную идентификацию.
- В них первая группа — одна буква — код производителя I — Итэлма
- B — Bosch
- А — Автэл
вторая группа — одна цифра — модель контроллера
- 1 — M10
1 — M7.9.7
2 — Январь 7.2
третья группа — 3 знака(цифро-буквенный код) — условное обозначение проекта по внутренней ВАЗ-овской классификации.
- 03Е — проект 2111, Евро II
18E — проект 2111, Евро III
04D — проект 21114, Евро II
18D — проект 21114, Евро III
05D — проект 21124, Евро II
08D — проект 21124, Евро III
20E — проект 21214, Евро II
21E — проект 21214, Евро III
22H — проект 21214, Евро III
01C — проект 11183, Евро II
C02 — проект 11183, Евро III
02C — проект 11183, Евро III
73D — проект 11184, Евро III
73C — проект 21126, Евро III
C02 — проект 11183, Евро III
26F — проект 21067, Евро II
26E — проект 21067, Евро II
четвертая группа — 1 буква — версия ПО.
пятая группа — 2 цифры — номер калибровки
Пример:
- B103EQ09 — Bosch, М7.9.7, проект 03E, версия ПО — «Q», номер калибровок 09
- I203EK34 — Итэлма, Январь 7, проект 03E, версия ПО — «К», номер калибровок 34
Классификация обозначений тюнинговых прошивок. Как правило общих правил нет, но часто используют данную схему классификаций тюнинговых прошивок: Калибровки переднеприводных ВАЗов — «V», заменены на:
- «А» — для прошивок на нестандартное «железо»
- «B» — «Butan» — прошивки для работы на сжиженном газе.
- «С» — «Cam» — прошивки под нестандартные распредвалы.
- «D» — «Dynamic» — для динамичных прошивок
- «Е» — «Economy» — для экономичных прошивок.
Двигатель ВАЗ 21124-100026080. Характеристика двигателя ВАЗ 21124.

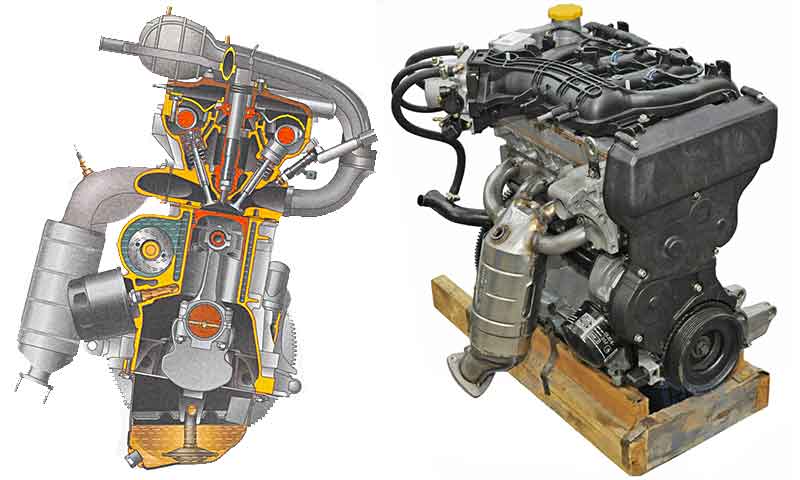

Двигатель ВАЗ 21124 является четырехтактным, инжекторным(распределенный впрыск топлива), размещение цилиндров в блоке — однорядное, распределительный вал размещается в верхней части ДВС. Охлаждение двигателя осуществляется за счет принудительной циркуляции жидкости. Смазка узлов двигателя происходит за счет подачи под давлением масла к механизмам и за счет разбрызгивания масла.
Особенности двигателя.
Какой двигатель ставили: двигатель ВАЗ 21124 может применяться для установки на автомобили ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 и их модификациях.
Двигатель 21124 можно рассматривать, как вариант развития шестнадцатиклапанного ДВС ВАЗ 2112. Целью модификации было увеличение объема до 1600 см куб.(2112 — 1500 см куб.) и повышение экологических показателей до требований европейских стандартов.
Блок цилиндров
На двигателе 21124 используется блок цилиндров 11193-1002011. Диаметр цилиндров – 82,0мм. Конструктивно он отличается от блока двигателя 2112 высотой(смотреть «Блок цилиндров»). Высота блока 11193 увеличилась и составляет 197,1мм. (высота блока 2112 — 194,8мм). Высотой блока принято считать расстояние от оси вращения коленвала до верхней поверхности блока. Блок окрашен в синий цвет.
Отличие нового блока от блока 11183 заключается в использовании другого размера отверстий для крепления головки блока (на блоке 11193 отверстия с резьбой М10 x 1,25 мм.). Кроме того, существует еще одно отличие, которое заключается в наличии специальных форсунок запрессованных во вторую, третью, четвертую и пятую опоры коренных подшипников и используемых для охлаждения днища поршней маслом во время работы двигателя.
На двигатель ВАЗ 21124 установлен коленчатый вал 11183 -1005016. Этот же коленвал установлен на модели ВАЗ 21126 и ВАЗ 11194. Ход поршня в 75,6 мм, обеспечивается кривошипом коленчатого вала, радиусом 37,8 мм. Коленчатый вал маркируется. На шестом противовесе вала отлита надпись — «11183».
Для привода газораспределительного механизма на коленвал устанавливается зубчатый шкив 2110-1005030. Профиль зубьев шкива соответствует параболическому зубу ремня ГРМ. На двигателе применяется ремень 2112-1006040 с параболическим зубом (шириной 25,4 мм со 136 зубьями). Ресурс ремня составляет 45 тыс. км.
На вал установлен демпфер модели 2112, Демпфер выполняет несколько функций: через поликлиновый ремень осуществляет привод генератора и других устанавливаемых агрегатов; особая конструкция шкива позволяет снижать воздействие крутильных колебаний на валу; размещенный на демпфере задающий зубчатый диск позволяет датчику определять угол поворота коленчатого вала.
Ремни
На двигателях без дополнительных навесных агрегатов (без насоса ГУР и без компрессора кондиционера) применяется поликлиновый ремень генератора 2110-3701720 6РК742(742мм.).
На двигателе 21124 с установленным насосом ГУР — поликлиновый ремень 2110 -1041020 6РК1115(1115мм).
На модели с компрессором кондиционера — ремень 2110-8114096 6РК1125(1125мм).
Поршневая
На двигатель устанавливаются новые поршни мод. 21124. На поршне имеется соответствующая маркировка. По сравнению с поршнем 2112, у этого поршня есть отличие. На днище поршня имеются четыре лунки под клапаны. Лунки выполнены глубиной 5,53 мм. Лунки такой глубины позволяют предотвращать контакт клапанов с поршнем при обрыве ремня ГРМ. На поршнях 2112 лунки имеют меньшую глубину: 3,19 мм для впускных и 3,06 – для выпускных.
Кольца
Применяются комплекты колец нормального размера на 82 мм: 21083-1000100-10 – чугунные или 21083-1004029 –стальные кольца.
Диаметр поршневого пальца 21124 составляет – 22 мм., длина пальца – 60,5 мм. Палец в поршне устанавливается с плавающей посадкой. Осевая фиксация осуществляется стопорными кольцами.
Шатуны и пальцы от двигателя модели 2110.
Голова
Шестнадцатиклапанная головка блока цилиндров двигателя 21124 отличается от головки блока 2112 только большей площадью поверхности под стыковку фланцев впускного трубопровода. В верхней части головки устанавливаются два распределительных вала: один для впускных клапанов, другой — для выпускных клапанов. Распределительные валы, клапана, пружины и гидротолкатели остались от модели 2112. Впускной и выпускной распределительные валы имеют специальные метки. Впускной распределительный вал имеет необработанный поясок рядом с первым кулачком. Кроме того, между вторым и третьим кулачком вала присутствует маркировка в виде цифр, где две последние цифры — «15». На выпускном распределительном вале поясок отсутствует, а последними цифрами номера будет — «14».
Составные части
По сути это большая пластиковая банка, внутри находится активированный уголь, ведь именно этот состав прекрасно борется с парами бензина. Основные части можно описать так:
- Сепаратор + клапан гравитации
- Датчик давления
- Фильтрующая часть (обычно из угля)
- Соединительные трубки
- Электромагнитный клапан
Как видите абсолютно ничего сложного. Сепаратор — служит для улавливания части бензина, после отправляет их обратно в бак. Клапан гравитации – практически никогда не используется, однако он нужен в экстренных ситуациях, например при авариях, он предотвращает переливы топлива из бака (например, когда автомобиль перевернулся).
Датчик давления, очень нужная вещь – он контролирует давление паров бензина внутри бака, при необходимости открывается и сбрасывает его, не давая конструкции повредиться.
Фильтрующая часть – как я писал сверху, большая банка, в который насыпан угольный порошок, в достаточно крупных гранулах. Делается это для того чтобы пары могли беспрепятственно проходить и конденсироваться.
Соединительные трубки – нужны для соединения всех основных частей, фильтров, датчиков и клапанов, думаю это понятно.
Электромагнитный клапан – служит для переключения режимов улавливания паров бензина, про него мы поговорим подробнее чуть ниже.
Конструкция
Если говорить про саму конструкцию, то тут все очень просто и довольно интересно:
- В основе двигателя 2112 лежит четырехтактный принцип работы с распределительным впрыском топлива.
- Все цилиндры расположены в ряд, что очень хорошо. За счет этого удается получить высокую мощность и низкий расход топлива.
- В силовом агрегате установлен один коленчатый вал с верхним расположением распределительного вала. Они позволяют всем цилиндрам работать без перебоев.
- Также стоит отметить, что силовой агрегат оснащен жидкостной системой охлаждения закрытого типа. То есть добраться к ней не очень легко, придется разбирать большую часть агрегатов.
- К небольшой особенности двигателя ВАЗ 2112 относят систему комбинированной смазки: специальная жидкость подается под давлением и разбрызгивается. Такая технология позволяет смазывать практически все механизмы и детали современного агрегата. К тому же он будет служить намного дольше, чем у других компаний.
- Специалисты компании ВАЗ заявляют, что они используют совершенно новый способ хонингования цилиндров.
Неисправности и ремонт
Наиболее распространенная неисправность, с которой сталкиваются владельцы ВАЗ 2110, это когда троит двигатель 21124.Выражается это в нестабильной работе мотора, перебои в работе, усиленная вибрация, шум и расход бензина. Какие могут быть причины этого неприятного явления и какой предстоит ремонт двигателя ВАЗ 21124.
Если троит двигатель на любом автомобиле ВАЗ 2110, то, во-первых, необходимо выяснить причину, провести диагностику зажигания, системы подачи топлива, газораспределительного механизма, электроники и механической части (поршни и коленвал) и произвести ремонт ВАЗ 124, хоть даже и своими руками.
- Зажигание — поочередно со свеч снимаются провода. Если при отсоединении провода троение усиливается, значит цилиндр работает. Если троит по-прежнему, значит проблема в нем. В этом случае проверяются свеча и высоковольтный провод. Проще всего поставить новые, и если проблема не решится, то диагностику необходимо продолжить проверкой модуля зажигания. Его также можно попробовать заменить на работающий или тестируется его схема мультиметром.
- Причиной перебоев может быть топливо плохого качества. В таком случае надо сменить его, а также произвести промывку форсунок.
- Поршневая и клапанная группы тестируются вместе. Для начала можно отсоединить шланг сапуна. Если из сапуна идет белый дым, значит проблема скрыта в поршнях, а точнее в их кольцах. Если дыма нет, то необходимо замерить компрессию. Пониженная компрессия, обычно, свидетельствует о неисправности клапана. При нормальной компрессии можно попробовать отрегулировать клапана. Сбои работы моторамогут возникать из-за зажатых или наоборот, слишком ослабленных клапанов. Эти случаи грозят опасностью производить самый сложный и дорогостоящий ремонт ВАЗ 21124.
- Также перебои могут возникать из-за неисправного датчика положения коленвала. Его снимают, пометив его положение, и проверяют сопротивление катушки датчика. В норме, он должен показывать сопротивление 550-750 Ом.
Других особых проблем двигатель 124не вызывает. Ранее была проблема с ударом клапанов о поршень и загибанием клапанов и последующей необходимостью производить ремонт ВАЗ предыдущих модификаций. Но, 124-ый двигатель от этой проблемы избавлен, за счет выемок в днище поршней.
Создан двигатель ВАЗ 21124 на базе мотора 2112, основными требованиями проекта были увеличение безопасности ШПГ и повышение объема камер сгорания. Для этого в поршнях изготовлены глубокие лунки, чтобы они не загнули клапаны при обрыве ГРМ привода. Увеличена высота блока цилиндров и ход поршня, соответственно.
Конструктивные особенности
Основная деталь двигателя — блок цилиндров (каталожный номер 11193-1002011), также отличается размерами от своего предшественника. Он имеет заводскую окраску синего цвета. Его высота, расстояние от оси коленвала до верхней плоскости, стала составлять 197.1 мм, против 194.8 мм на модели 2112.
Изменились размеры отверстий для болтов крепления головки блока, они с тали с резьбой М10×1.25. Опоры коренных подшипников на 124-ом моторе, со второй по пятую, стали оборудованы каналами, предназначенными для подачи масла, охлаждающего поршня во время работы.
Коленвал устанавливаемый такой же, как и на моделях 21126 и 11194, с отлитой на шестом противовесе маркировки 11183. За счет радиуса кривошипа 37.8 мм, обеспечили ход поршня 75.6 мм. На валу устанавливается шкив зубчатый, для ременного привода ГРМ. На ремне шириной 25.4 мм, имеются 136 зуба, параболической формы. Ресурс ремня —45 000 км пробега.
Шкив предназначен для привода дополнительных агрегатов с помощью клинового ремня. Применяются ремни трех типов, отличающиеся длиной, в зависимости от оборудования:
- Если привод только на генератор — длина ремня 742 мм.
- При наличии гидроусилителя руля — 1115 мм.
- При наличии ГУРа и кондиционера 1125 мм.
Шкив сконструирован таким образом, что выполняет роль демпфера, снижая крутящие нагрузки, действующие на вал. Еще одна функция — определение положение коленчатого вала, при помощи датчика и зубчатого колеса, вмонтированного в демпфер.
На предыдущих моделях ВАЗ 16v без выемок или с выемками меньшей глубины, в такой ситуации, существовал риск загнуть клапана, что приводило к дорогостоящему ремонту. Так что, опасения и часто возникающие вопросы — гнет ли клапана на этом двигателе, снят.
Маслосъемные и компрессионные кольца производятся из стали или чугуна. Соединение поршней и шатунов осуществляется при помощи пальцев плавающего типа, диаметром 22 мм, длиной — 60.5 мм, с фиксацией стопорными кольцами. Пальцы и шатуны заимствованы от модификации ВАЗ 2110.
Головка блока на 16 клапанный мотор ЛАДА 21124 имеет увеличенную площадку стыковки фланца впускного коллектора. Оба распределительных вала, для выпускных и впускных клапанов, как и сами клапана, пружины, гидрокомпенсаторы также сохранились от предыдущей модификации двигателя.
Для того, чтобы избежать путаницы валы промаркированы цифровым кодом. Если он заканчивается на 14, то это вал выпускных клапанов, если на 15, то это впускной вал.
Еще одно отличие — на впускном валу, присутствует необработанная полоса, рядом с первым толкателем. Добавив в конструкцию гидрокомпенсаторы, производитель ушел от необходимости производить обслуживание клапанов в плане регулировки. Но, они весьма чувствительны к чистоте и качеству смазки. Некачественное масло быстро выведет детали из строя и подлежат замене, такой ремонт ВАЗ 124 не предусмотрен.
Пружинно-клапанная группа аналогична модели 2112. Клапана с одной пружиной и стержнями диаметром — 7 мм (на восьмиклапанных головках их диаметр — 8мм). На распредвалы установлены зубчатые шкивы с метками для установки фаз газораспределения. По сравнению с моделью 2112, метки смещены друг относительно друга на 2°.
Так же как и валы, шкивы имеют отличия в конструкции и в маркировке — на впускном, с задней стороны приварена планка, на выпускном она отсутствует. Оба шкива имеют на ступице метки в виде кружочков.
Правильная натяжка ремня производится посредством опорного и натяжного роликов с ребордами (для исключения возможности соскальзывания).
Прокладка ГБЦ производится из материала, не содержащего асбест. Отверстия под цилиндры выполнены с металлическим кантом.
Впускной коллектор объединен с ресивером и выполнен из пластика.
Впервые в автомобилях семейства ВАЗ 2110, установили каталитический нейтрализатор, объединенный с выхлопным коллектором. В зависимости от того под какие требования EURO 4 или 5 предназначен 124 мотор, устанавливается свой тип коллектора.
Обновилась конструкция топливной рампы, её начали производить из нержавеющей стали. Из топливной системы убрали сливную линию, вместо неё, для сброса излишнего давления установили перепускной клапан на насосе. Для подачи топлива непосредственно в цилиндры, применялись форсунки производства Бош и Сименс.
Катушки зажигания установили на свечи, каждой свече индивидуальная катушка, с дополнительной фиксацией к клапанной крышке. При таком способе высоковольтные провода стали не нужны, а управление зажиганием стало осуществляться блоками управления Бош М7.9.7 или российской Январь 7.2, предназначенными для EURO-4 и 3.
