Снимаем выпускной коллектор на 8-ми клапанной ВАЗ-2114 для замены

Как продлить срок службы прокладки

Хотя замена прокладки выпускного коллектора не требует особых затрат и вполне может быть успешно осуществлена в условиях собственного гаража, кому хочется тратить на это свое время? Лучше уж пусть служит подольше. А чтобы продлить срок ее службы, прислушайтесь к следующим советам:

  • следите за состоянием системы охлаждения, проверяйте уровень тосола (антифриза), чтобы не допускать перегрева двигателя;
  • используйте только качественное топливо;
  • проверяйте плотность соединения ГБЦ и выпускного коллектора;
  • обнаружив нарушение целостности прокладки, не ждите, пока она сгорит полностью, замените ее;
  • покупая прокладку выпускного коллектора, выбирайте качественное изделие известных производителей.

В этой статье обсудим симптомы, когда прогорела прокладка выпускного коллектора. Для выпускного устройства прокладка является одной из основных частей, от которой будет зависеть вся правильность и четкость работы системы выхлопа.

При несвоевременной замене уплотнителя коллектора, условия безопасности эксплуатации автомобиля сильно снижаются.

Вообще коллектор – это устройство, предназначенное для отвода отработанных газов от двигателя автомобиля. Второй функцией коллектора является улучшение заполнения рабочих камер и усиленного продува рабочего пространства. Вся работа устройства выхлопа производится при повышенных температурах и высоком давлении газов.

Этот элемент крепится непосредственно к голове (головке блока цилиндров

) и второй стороной контактирует с выхлопной трубой или нейтрализатором. Самой главной задачей прокладки выхлопного коллектора — недопущение попадания в пространство клапанов отходящих газов. Эти газы в свою очередь могут вызвать возгорание деталей или элементов силового агрегата.

Симптомы, что прогорела прокладка выпускного коллектора

можно выделить следующие: в салон автомобиля начинают поступать отработанные газы или чувствуется их запах; двигатель машины начинает плохо запускаться; в моторном отсеке появляются странные звуки. При обнаружении этих недугов следует начинать осматривать систему выхлопа. Сам коллектор изготавливается из высокопрочной аустенитной стали.

В связи с этим, прогорание и замена коллектора производится довольно редко. Основной причиной поломки самого коллектора является попадание на его раскалённую поверхность капель воды, что приводит к зарождению в нем трещин.

Слабым звеном этого прочного и надежного элемента являются как раз прокладки. Изнашивание прокладки коллектора происходит в основном из-за: низкого качества материала или очень длительной эксплуатации при повышенных нагрузках.

Прокладки для коллектора сейчас производятся из армированного сталью прочного асбеста. Однако, и такой прочный материал подвержен разрушению. Сам процесс замены прокладки выпускного коллектора является совершенно не сложным.

Специалисты даже рекомендуют через некоторое время проводить замену прокладки, не дожидаясь ее разрушения.

Проделываем следующие процедуры:

  • 1. Открываем капот автомобиля;
  • 2. Демонтируем воздухозаборник. Затем снимаем карбюратор. Под этими элементами двигателя и находится выпускной коллектор;
  • 3. Извлекаем термоэкран. Им прикрыт коллектор;
  • 4. Отвинчиваем по две гайки на каждом цилиндре, которые крепят коллектор;
  • 5. Откручиваем парочку болтов от выхлопной трубы;
  • 6. Снимаем коллектор;
  • 7. На головке блока цилиндров должна быть старая прокладка или остатки от нее;
  • 8. Зачищаем все пространство под новую прокладку;
  • 9. Чистим все до блеска;
  • 10. На область после очистки наносим смазку на графитовой основе;
  • 11. Теперь ставим новую прокладку;
  • 12. Собираем все в обратной последовательности.

Как можно видеть симптомы могут значительно влиять на ездовые характеристики автомобиля. Поэтому не следует затягивать с заменой прогоревшей прокладки. В данной статье мы обсудили основные симптомы, что прогорела прокладка выпускного коллектора. Ко всем симптомам, описанным в статье, хочется приписать слово «может», так как они могут и не проявляться, а могут выявляться и немного по-другому.

Как произвести ремонт глушителя

В случае, если глушителю вашего автомобиля требуется ремонт или же полная его замена, не рекомендуется производить данную работу самостоятельно, поскольку существует большой риск того, что вы только ухудшите состояние выхлопной системы, а возможно и всего транспортного средства в целом. Для того, чтобы не допустить подобной ситуации, обращайтесь исключительно в специализированные автосервисы. В нашем автосервисе квалифицированные специалисты, обладающие необходимой компетенцией в области работы с выхлопными системами, со знанием дела проведут диагностику выхлопной системы вашего автомобиля, а также, при необходимости, произведут ремонт или установку нового глушителя за максимально короткие сроки.

В случае если вы столкнулись с какой-либо неисправностью в работе выхлопной системы и вам требуется ее диагностика, ремонт или замена глушителя, то специалисты нашего салона с радостью помогут вам в этом, поскольку мы осуществляем все виды данных работ!

Необходимый инструмент для замены

Прежде чем приступить непосредственно к процессу, необходимо определиться с необходимым инструментарием. Итак, что же понадобится: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Теперь, когда все подготовлено, можно приступать непосредственно к работе. Для того, чтобы коллектор снялся без особых проблем и заржавевшие болты не создали хлопоты, перед выполнением операций необходимо всё смазать WD-40. Желательно сделать это несколько раз. Перед тем, как выполнить операцию, необходимо ещё раз подумать, всё взвесить и рассчитать свои силы.

Если, всё-же автолюбитель решился, то рассмотрим, пошаговую инструкцию по замене прокладки:

  1. Снимаем «клемму-минус» с . Снимаем клемму с АКБ
  2. Демонтируем трос акселератора.
  3. Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону. Снимаем топливные трубки указанные на фото
  4. Отключаем разъем датчика положения дроссельной заслонки. Проводим отключение ДПДЗ
  5. Отключаем разъем проводов . Отключаем датчик РХХ
  6. Открутить патрубки вентиляции картерных газов, усилителя тормозов. Откручиваем патрубки указанные на фото
  7. Проводим демонтаж ресивера. Демонтируем ресивер
  8. Снимаем провода блока управления впрыском (форсунками).
  9. Демонтируем топливную рампу без . Снимаем топливную рампу
  10. Снимаем термоэкран с коллектора. Снимаем теплоэкран
  11. Отсоединяем приемную трубу. Демонтируем приемную трубу
  12. Снимаем впускной коллектор. Снимаем впускной коллектор
  13. Открутив гайки крепления, демонтируем выпускной коллектор. Выкручиваем крепежные гайки и снимаем выпускной коллектор
  14. Проводим замену прокладки.

    Проводим замену прокладки

  15. Сборку проводим в обратном порядке.

Как видно, и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081

– оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

  • Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
  • AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
  • Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Когда, все процессы рассмотрены, можно перейти непосредственно к определению причин выхода из строя прокладки коллектора. Итак, рассмотрим, основные из них:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться.
Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.
Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание.. Для снятия коллектора выпуска на ВАЗ 2114 для Замены прокладки или детали полностью будет нужно последующий инструмент:

Для снятия коллектора выпуска на ВАЗ 2114 для Замены прокладки или детали полностью будет нужно последующий инструмент:

  • ключи рожковые и накидные на 8, 10, 13, 17;
  • ключ с головками на 17, 19;
  • отвертки, пассатижи.

Также лучше иметь у себя такие инструменты, как дремель, гайкорез либо гайкоруб. Обычно, крепеж на деталях системы выхлопа прикипает намертво.

За несколько дней до планируемого ремонта начните обрабатывать доступные гайки WD-40 или другой проникающей смазкой. Повторяйте операцию 2-3 раза. Это малость упростит задачку снятия коллектора.

Нередко появляется вопрос: стоит после снятия и Замены прокладки воспользоваться герметиком. Спецы считают, что если и мазать прокладку герметиком – то только высококачественным силиконовым. Нехороший герметик способен принести движку ВАЗ 2114 много бед: прогорая, он преобразуется в «катышки», которые затягивает в картер. Это составляет ненадобное загрязнение поршневой бухгалтерской системы.

Лада 2114 › Бортжурнал › Выпускной коллектор

Заглянул в отдел вазовых тюнячек наткнулся на стингеровскую вставку замены катализатора по хорошей цене, купил с парой прокладок, а то старый катализатор прогорел и дымил в подкапотку. Вставка показалась мне довольно неплохим компромиссом, ведь новый каталик стоит около 8.5к, кроме того на ней сразу вварена обманка второго датчика (мозги-то евро-3) и я наивный подумал что может обойдусь заменой только одной из двух умерших лямбд.

Вставка замены катализатора

Поехал к сервис на Молокова к ребятам которых посоветовал друг, ни разу кстати не пожалел что поехал к ним, золотые руки у парней, и головы на плечах толковые.

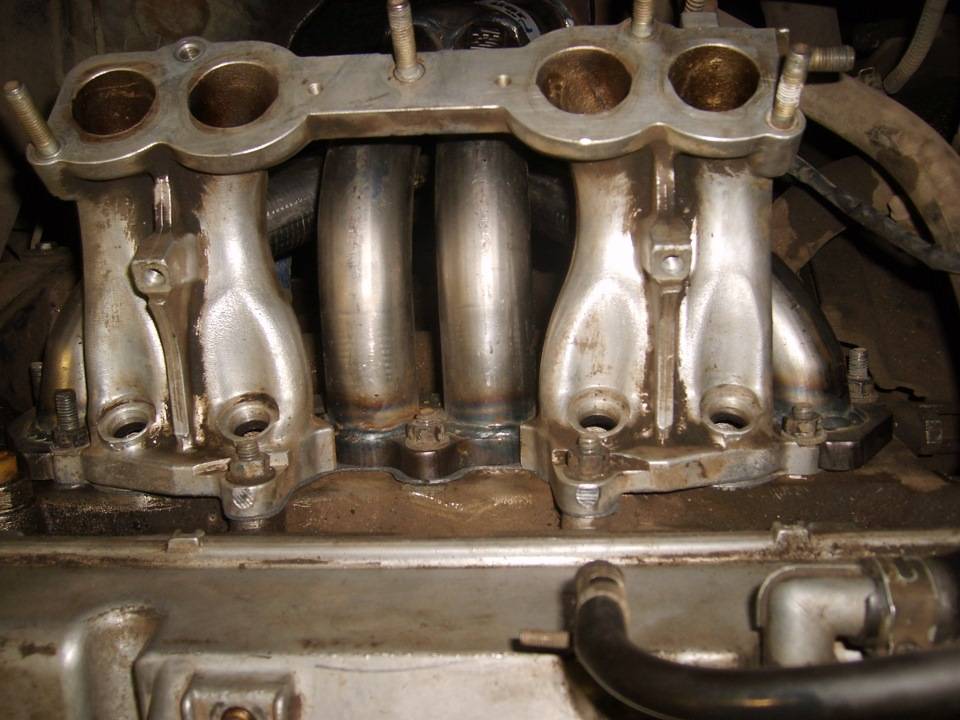

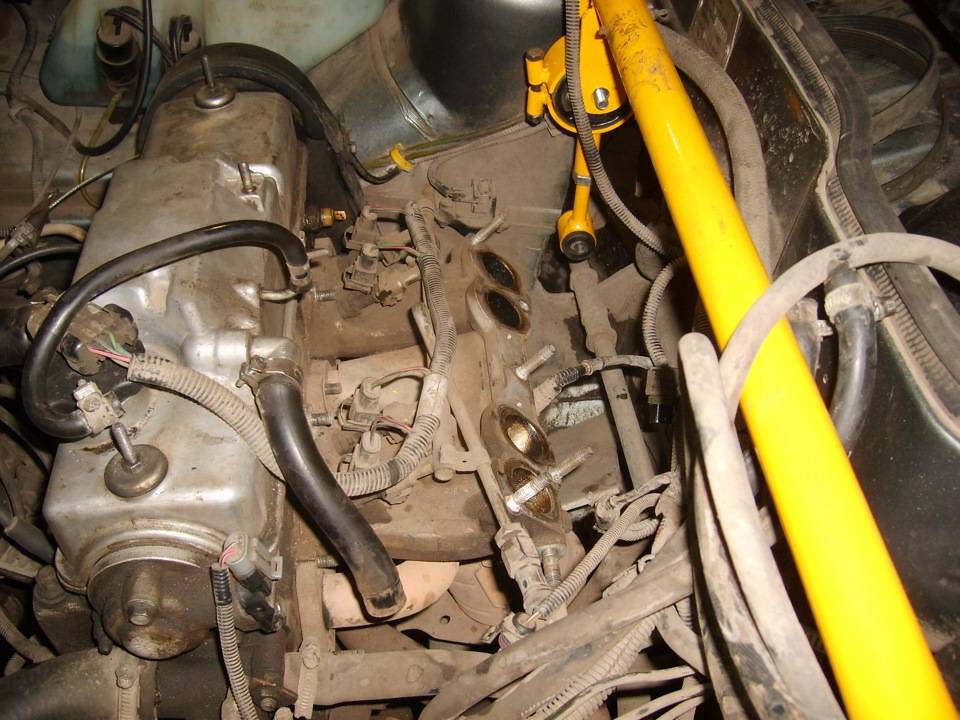

Разобрали впуск

Пока впуск был разобран, забросили форсунки в ультразвуковую ванну пополоскаться, и открутили дмрв чтобы помыть его очистителем liqui moli.

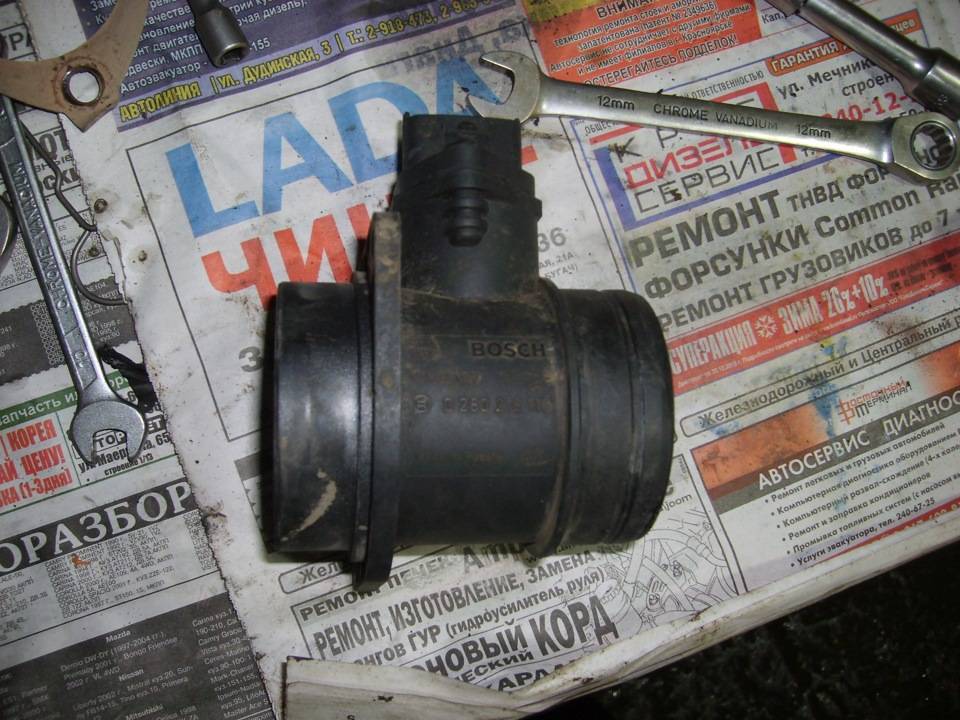

116-й бош

Хитрой отвертки для пятигранной головки винтов на датчике нигде не нашлось, полоскал его струёй через трубу воздухана.

На волне тотальной помывки сняли дроссель и промыли его бензином и химией, был немного засран

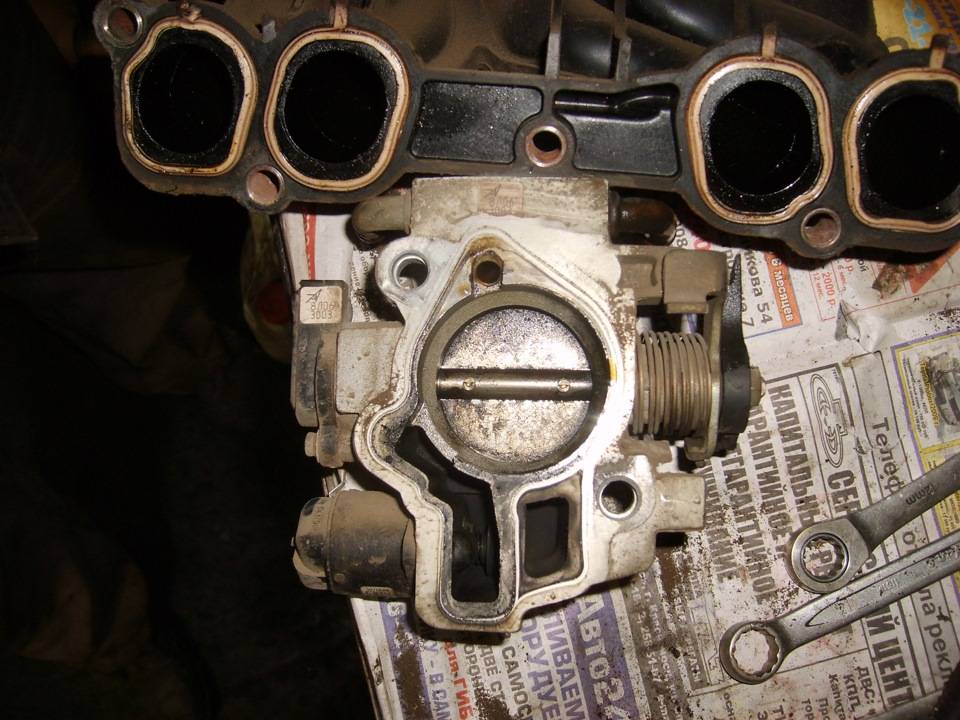

сняли дроссель таким

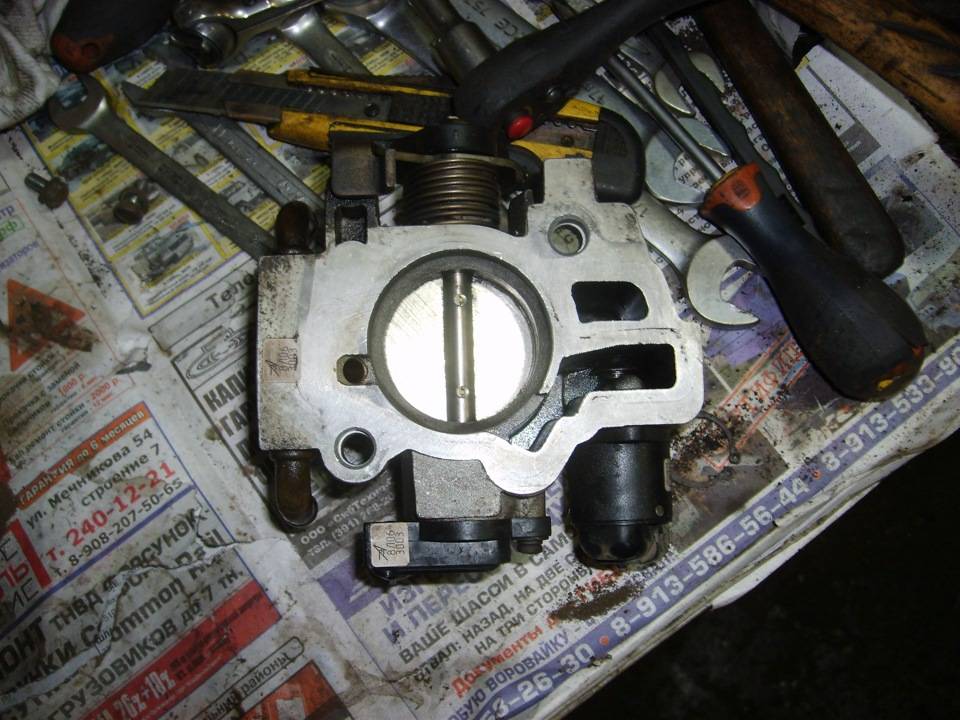

поставили уже таким

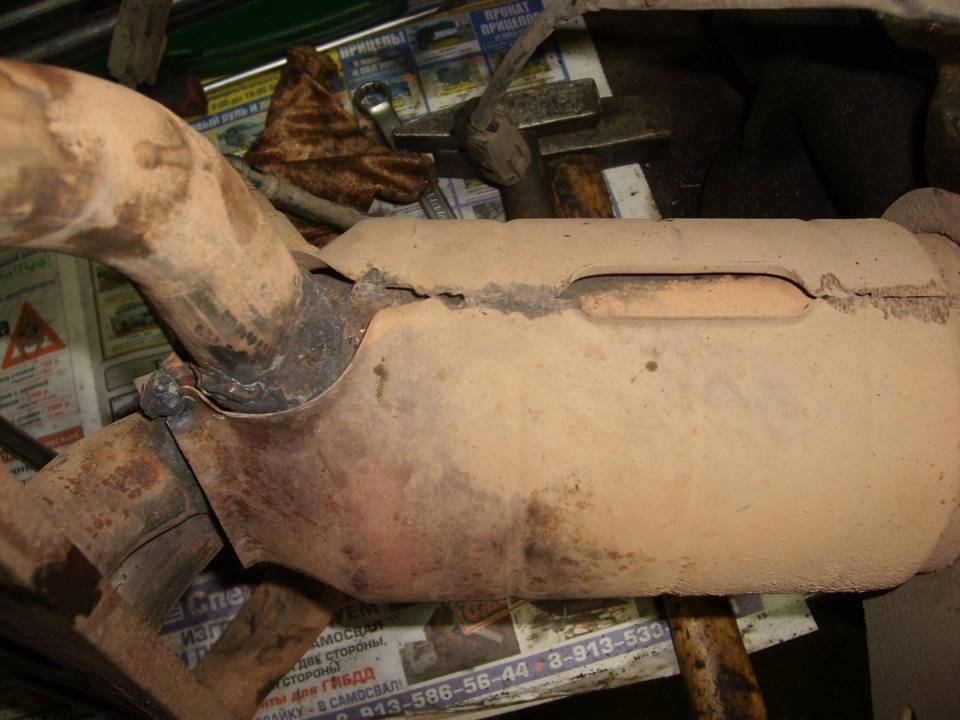

Вытащили каталик, он оказался уже вареным, возможно даже не раз. Неудивительно что датчики на нем постоянно выдавали 0422, дымил изо всех щелей.

Этот каталик видел некоторое дерьмо

и не раз

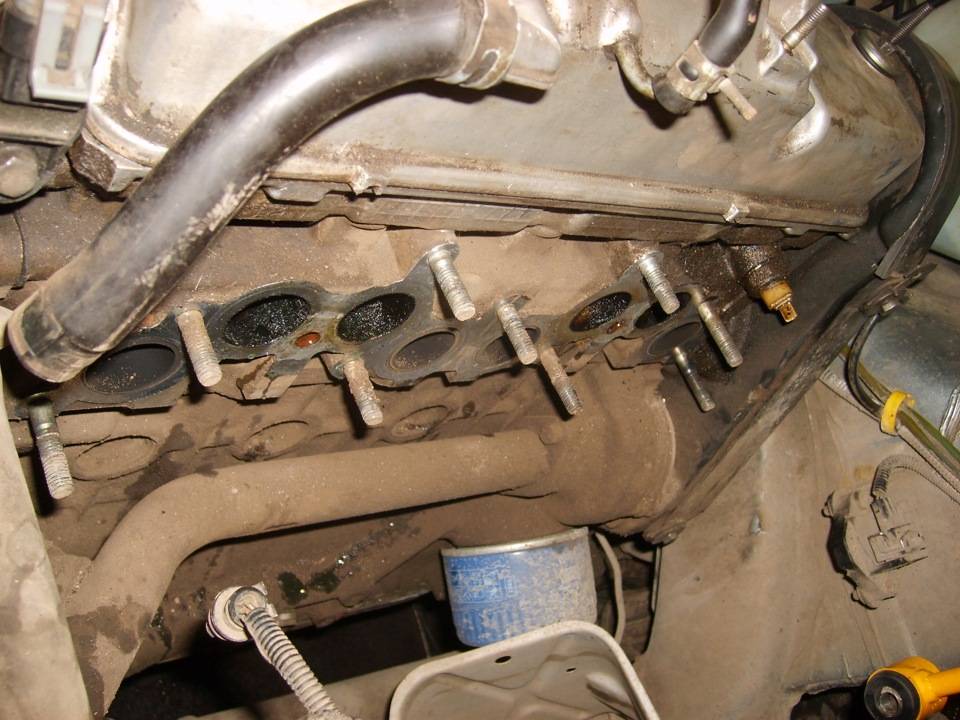

После снятия впуска и выпуска стало понятно что датчик давления масла решил дать дуба.

датчик плачет и грустит

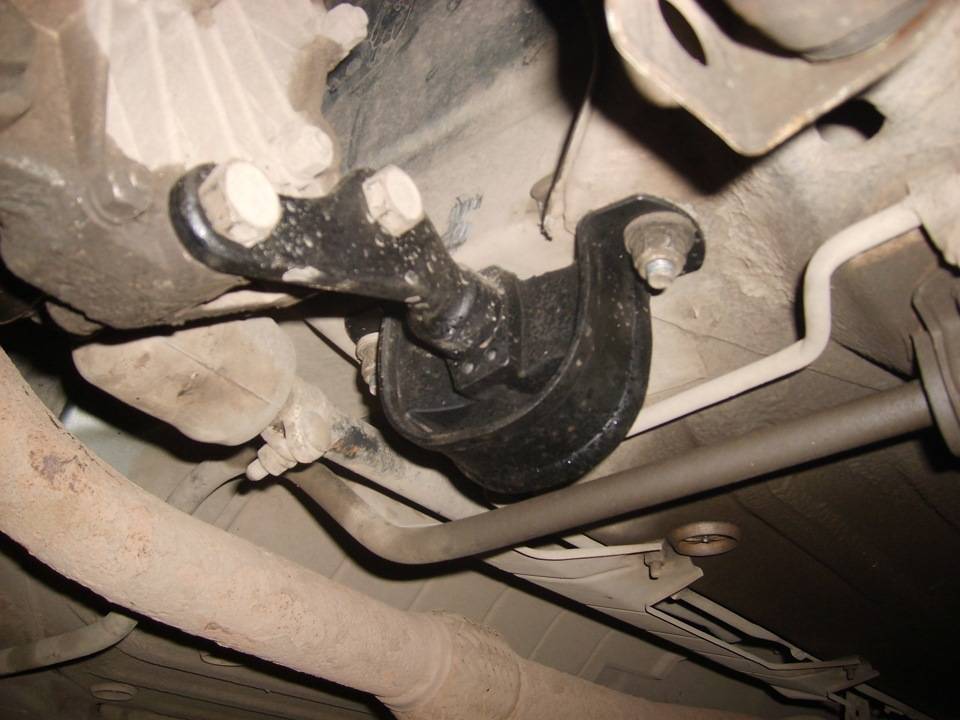

Сбегал в магазин за датчиком, заодно купил заднюю подушку двигателя, старая уже была в плохом состоянии.

есть фото только новой, уже установленой

Вставка встала на удивление без проблем, подошла как родная ничего пилить и точить не пришлось.

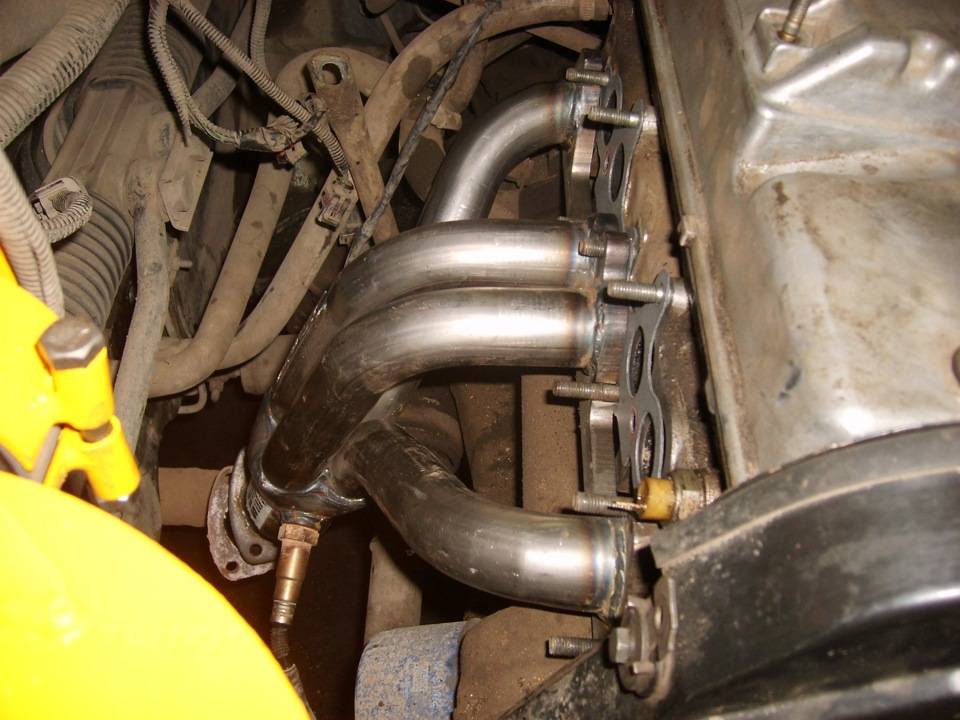

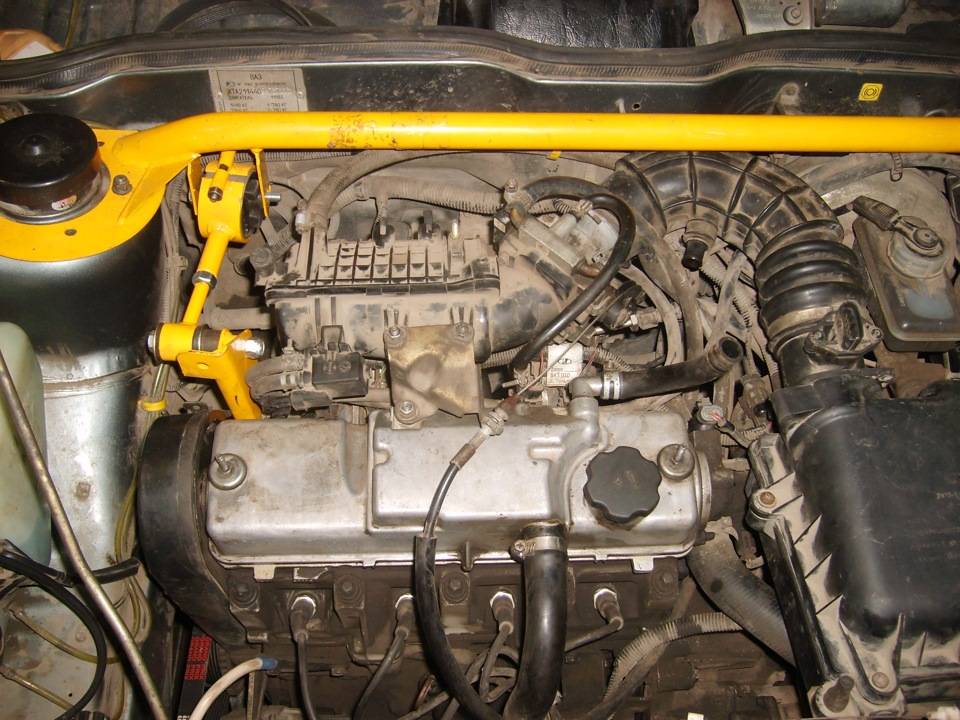

вставка наконец на моторе

Единственное что не встало обратно — маленький металлический щиток закрывающий впускной коллектор от двух центральных выпускных труб старого каталика, у вставки угол загиба труб круче и он тупо не влезает.

посередине раньше стоял щиток

Если вставка будет сильно греть впуск, придется снимать теплоизолировать её, на этот счет есть пара идей.

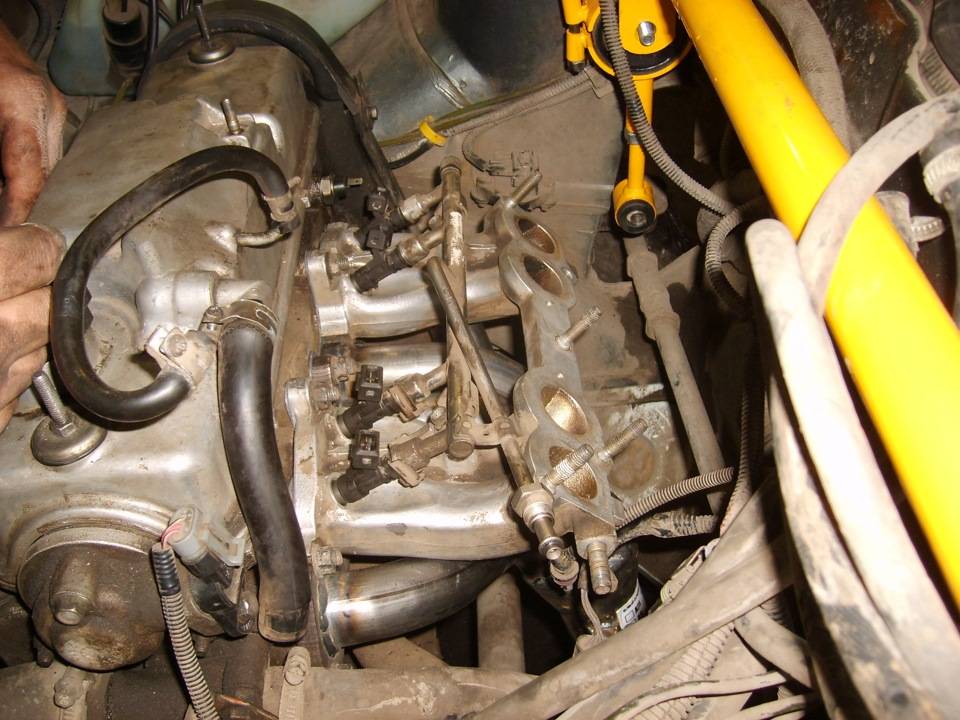

рампа с чистыми форсунками

прикрутили выхлоп

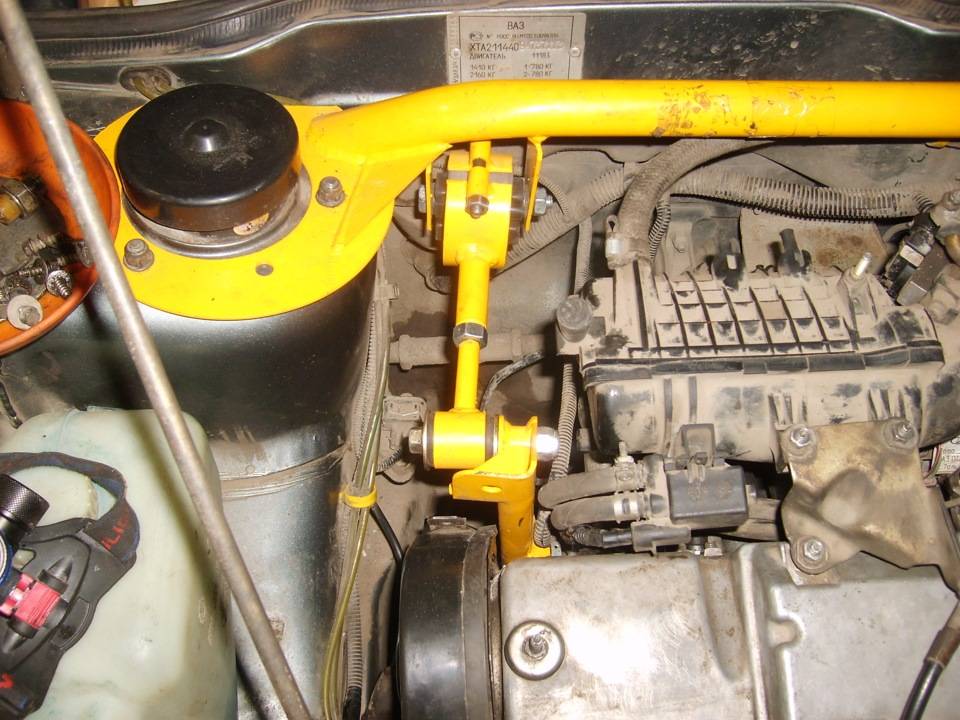

В процессе сборки чтобы дополнительный кронштейн крепления двигателя к распорке стаканов не загибался вбок убрали проставку и поставили болт покороче, от какой-то тойоты.

стоял длинный болт с проставкой

поставили короткий болт, шарнир больше не гнёт влево

Времени ушло очень много, машина провела в сервисе почти целый день, но проделанная работа того стоила. В процессе удалось установить серию лямбда-зондов для последующей замены — 006537.

Как Снять Коллектор На Ваз 2114

в качестве снять выпускной коллектор

Многие автовладельцы ВАЗа ремонтируют и обслуживают свои автомобили без посторонней помощи. Одной из самых распространенных проблем при работе автомобиля в замедленном режиме является сгорание прокладки между выпускным коллектором и головкой цилиндров, блокировка катализатора, отложение продуктов сгорания на стенках выхлопной системы. Все эти препятствия отрицательно влияют на удаление выхлопных газов из камеры сгорания. Удаление газов из камеры сгорания является основным моментом, их возврат в камеру снижает качество консистенции топливо-воздух, а значит, будет происходить снижение мощности транспортного средства. Кроме того, при сжигании прокладок горючие газы попадают в моторный отсек, что может привести к пожару в моторном отсеке. Звук во время такой работы будет довольно громким и раздражающим для окружающих.

Устранение всех вышеперечисленных дефектов будет связано с анализом выхлопной системы. Как снять выпускной коллектор и можно ли это сделать в гараже, не обращаясь в сервисную службу, представляет интерес для многих владельцев ВАЗ Приора, которые не сталкивались с такой работой.

замена выхлопной коллектор Своими руками он потребует снятия дополнительных деталей, после чего можно будет добраться до крепежных деталей выхлопной системы. Если ремонтные работы не связаны с прокладками горелки, их все равно следует заменить.

инструменты

Для работы вам понадобится следующий инструмент:

  • гаечный ключ на 8, 10, 13
  • самая глубокая голова в 13 лет.
  • кардан и удлинитель для головы.
  • трещотка.
  • шлицевая отвертка.
  • жидкий WD.

Снятие выпускного коллектора следует проводить на охлаждаемом двигателе, чтобы избежать ожогов. Автомобиль должен быть расположен над ямой, чтобы обеспечить доступ к моторному отсеку снизу. В целях безопасности снимите клемму аккумулятора.

Отсоединить воздуховод

Снятие ВАЗа с катализатора 2114.15.15.13

Хотите узнать больше о смене ресивера Lada Kalina? А также поинтересовался, что это за инструмент.

Снять выпускной коллектор сверху проще. Чтобы сделать это, удалите узлы и части, которые препятствуют тому, чтобы это было свободно доступно:

  1. Мотор защищает экран сверху. Чтобы удалить его, сначала нажмите на замок провода, который подтягивает их к продувочному клапану канистры. С помощью отвертки клапан соединяется со шлангами и отводится в сторону. Масляная крышка откручена. Скользящая крышка вытягивается из защелок.
  2. Отключить воздушное сопло. Его можно легко снять, открутив зажимы и отсоединив шланг вентиляции картера.
  3. Отсоединить глушитель от коллектора. Эта работа должна выполняться под транспортным средством. Края пластин согнуты отверткой для доступа к гайкам крепления трубы. С 13 удлинительными головками откручиваются три гайки. Коллектор теплового экрана снят. Нижняя гайка зажима, соединяющая основную и вспомогательную трубы глушителя, ослаблена, а верхняя полностью отвинчена. Зажим полностью удален, а вспомогательный и главный глушители отключены. Обязательно снимите резиновое уплотнение. Фланец глушителя и прокладка снимаются со шпилек коллектора.
  4. Отсоединить модуль зажигания. Используйте гаечный ключ, чтобы открутить гайки, которыми крепится модуль. Перед снятием модуля отсоедините высоковольтные провода и провода.
  5. Отсоедините провода от датчика концентрации кислорода и датчика управления. Нажмите на держатели проводов антенны и отсоедините провода от теплового экрана рулевого экрана.
  6. Снять узел дроссельной заслонки. Для этого потребуются заглушки для подключения шлангов, из которых может вытекать охлаждающая жидкость. Зажимаем датчик положения дроссельной заслонки и фиксаторы холостого хода. Мы ослабляем хомуты на шлангах, которые идут в узел дроссельной заслонки, и снимаем их. Отсоедините трос дроссельной заслонки и отсоедините два болта, которые крепят узел к шпилькам впускного коллектора.
  7. Снимите впускной коллектор. Для этого выключите форсунки. Отключите передние и задние кронштейны. Ослабьте хомуты картера и отсоедините шланги. Откручиваем масляную указку крепления скобы и снимаем ее. Удалить гайки и крепежные болты впускной коллектор и снимите его.
  8. Снимите тепловой экран рулевого механизма, предварительно открутив три гайки.
  9. Снимите выпускной коллектор. Сначала отсоедините кронштейн впускной трубы водяного насоса, отвинтив две крепежные гайки. Поверните болты к кронштейну, чтобы закрепить его. Откручиваем восемь гаек крепления коллектора к головке блок цилиндров. Коллектор удаляется путем снятия шпилек.

На что влияет неисправный коллектор

Существует немало историй, рассказывающих о разрыве (и даже взрыве) треснувшего коллектора во время движения машины.

Безусловно, ни одна из них не является правдой, но тем не менее прохудившийся коллектор является очень серьезной проблемой, требующей немедленного решения, и вот почему: сквозь прогары и трещины внутрь выхлопной системы может попадать воздух, разбавляющий отработанные газы.

В результате этого лямбда-датчик будет неправильно определять их состав и неверно корректировать состав топливо-воздушной смеси, впрыскиваемой в двигатель, что приведет к троению, проседанию оборотов и нагару на свечах.

Эти же трещины повлияют на вентиляцию картера, нарушив ее. Это приведет к неполадкам в работе ГРМ и повышенному износу клапанов. И, наконец, выходящие сквозь прогары выхлопные газы будут попадать в подкапотное пространство и, частично, в салон, вызывая неприятные запахи и дискомфорт во время поездок.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Замена выпускного коллектора на Калине

Автомобиль Лада Калина, оснащенный инжекторным двигателем, нельзя назвать дорогим или сложным в плане обслуживания. Если возникают проблемы, например, с выпускным коллектором, то все можно решить и своими силами.

Выпускной трубопровод необходим для сбора и перенаправления выхлопных газов в специальную приемную трубку глушителя. Заменить выпускной коллектор Калина можно в домашних условиях.

Причины снятия и замены выпускного коллектора Лада Калина

Выпускной коллектор изготавливают из чугуна, который весьма устойчив к температурам. Однако, критическая температура – 800-900 градусов – может привести распределитель в непригодное состояние. Кроме того есть множество других факторов, которые негативно на него влияют. В этот список можно включить:

  • Механические повреждения;
  • Потеря герметичности на месте соединения с головкой БЦ (блока цилиндров);
  • Нерабочее состояние прокладки между головкой БЦ и коллектором ;
  • Из-за постоянного перегрева могут появиться трещины или коробления.

Иногда замена выпускного коллектора на Калине 8 клапанов необходима для того, чтобы установить более совершенную и качественную деталь.

Важно! Прокладка выпускного коллектора создается из прессованного армированного асбеста и необходима для создания герметичного соединения между головкой БЦ и распределителем. Дело в том, что головку БЦ создают из алюминия, а коллектор изготовляется из чугуна

Поэтому под воздействием температуры два этих элемента расширяются и сужаются по-разному. А асбест позволяет координировать разницу теплового расширения. Основная угроза для прокладки – постоянное воздействие высоких температур.

Есть ряд симптомов, которые подскажут вам, что необходимо заменить выпускной коллектор Лада Калина:

В любом режиме работы двигатель издает неприятный характерный звук;
Выхлопные газы попадают под капот или даже в салон вашего авто;
Двигатель теряет мощность из-за нестыковки головки БЦ и коллектора.

Необходимые инструменты и материалы

Список необходимого, в принципе, стандартный: штатный набор инструментов, удлинитель с различными головками, WD-40 или другая аналогичная смазка. Если вы знаете, что проблема в обрыве шпилек, то к вышеперечисленному списку прибавится экстрактор шпилек, метчики, дрель и сверла. Кроме того, под рукой должно находится ведро или тазик, возможно старая канистра.

Совет! За несколько дней до замены выпускного коллектора можно начать смазывать все крепления в системе. Можно смазывать несколько раз в день. Это значительно упростит задачу и сделает замену быстрой.

Сложность в этом процессе только одна – труднодоступность некоторых креплений. Лучше всего проводить эту «операцию» в смотровой яме или на подъемнике. Разумеется, это не обязательно, но так куда удобнее.

Порядок выполнения работ:

  1. Для начала необходимо снять минусовую клемму с аккумулятора или отключить выключатель массы.
  2. Далее рекомендуется слить весь тосол в подготовленную заранее емкость.
  3. Далее необходимо отключить трубки топливных магистралей. Если охлаждающая жидкость не слита, то на данном этапе она пойдет в цилиндры.
  4. Теперь Вам предстоит найти датчики положения дроссельной заслонки и холостого хода, после чего снять с них провода.
  5. Освобождаем от шлангов сперва вентиляцию картера, затем усилитель тормозов.
  6. Снимаем впускной коллектор (ресивер) вместе с дроссельным узлом.
  7. Затем снимаем топливную рампу (не разбирая) и провода с инжектора.
  8. Осталось не так много. Теперь необходимо удалить теплоотражающий экран. Приемная труба глушителя откручивается от коллектора.
  9. Снимаем выпускной коллектор калина 8 клапанов от шпилек головки БЦ, для этого откручиваем крепления показанные ниже на рисунке

Замена выпускного коллектора и прокладки

При демонтаже коллектора прокладка практически в любом случае разрушается. Поэтому стоит снять ее остатки с деталей. Замена прокладки выпускного коллектора калина – это несложный процесс. Не рекомендуется использовать герметики и другие сторонние вещества. Они могут в дальнейшем попасть в картер.

Замена самого коллектора элементарна – просто берем новую деталь и ставим ее по тому принципу, как она была присоединена. Сбор системы – это просто обратный порядок шагов, указанных в прошлом разделе.

Совет! Не забывайте про чистоту. Это важный фактор долгой и беспроблемной эксплуатации авто.

Основные признаки и причины поломки впускного коллектора ВАЗ 2114

  • основной симптом выхода из строя впускного коллектора — это резкая потеря мощности двигателя автомобиля.
  • в то же время наблюдается увеличение расхода топлива, при ухудшении тяги и падения работоспособности двигателя.

Важно определить причину поломки и вовремя её устранить

  1. Часто на неисправность указывает то, что в одном из фланцев коллектора отсутствует шпилька. Ее просто-напросто отрывает, когда коллектор идет «винтом», то есть из-за перепада температур, например зимой, или же со временем (средний срок службы 7 лет), коллектор начинает искривляться по плоскости, и шпильку просто «выплевывает», вырывает.
  2. Из-за того, что коллектор «повело», может образоваться трещина и, как следствие, газы отработки двигателя выходят, и коллектор необходимо менять.

Перед тем как менять прокладку, обратите внимание, чтобы все шпильки были на месте. Когда снимете коллектор, также необходимо проверить плоскость выпускного коллектора, потому что часто эти места требуют шлифовки или замены детали целиком

Нередко выходят из строя заслонки коллектора. Это происходит по нескольким причинам: низкокачественный материал изготовления этих заслонок, слишком высокая температура, присутствие масляного конденсата.

Признаком того, что во впускной коллектор попала консистенция масла, является его увеличенный расход.

Также может выйти из строя и клапан управления этими заслонками.

Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.

Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.

При установке ресивера, необходимо заменить уплотнительную прокладку. Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:

  • ключи «на 8», «на 10», «на 13», «на 17»;
  • насадка типа «кардан» и торцовые головки «на 17», «на 19»;
  • магнитная отвёртка;
  • отвертки, пассатижи;
  • новый впускной коллектор.

К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей. Стоимость указана на весну 2017 года по Москве и области.

1Ослабляем хомут и отсоединяем шланг вентиляции картера.

2Сливаем охлаждающею жидкость. Снимаем шланг с патрубка крышки головки блока цилиндров.

3Вынимаем из автомобиля корпус воздушного фильтра, отсоединив датчик ДМРВ.

4Снимаем шланг подвода к вакуумному регулятору давления топлива.

5Отворачиваем две гайки крепления кронштейна топливных трубок к ресиверу и снимаем кронштейн.

6Отсоединяем от ресивера шланг вакуумного усилителя.

7Чтобы не перепутать соединение топливных трубок, помечаем маркером одну из магистралей топливопровода.

8С помощью двух ключей «на 17» отвинчиваем штуцера топливопровода.

9Отворачиваем шесть гаек крепления ресивера к впускному коллектору и шпильку на ресивере, после чего снимаем сам ресивер.

10Отсоединяем разъем жгута проводов от датчика положения коленчатого вала.

11Откручиваем два болта и снимаем топливную рампу.

12Откручиваем впереди семь гаек крепления к термоэкрану коллектора…

14Отвинчиваем две гайки крепления упорных тяг, сначала с левой стороны…

16Чтобы не потерять шайбы со шпилек коллектора, с помощью магнитной отвёртки снимаем их.

17Снимем впускной коллектор, меняем его на новый. Собираем всё в обратной последовательности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
