Коробка передач с двойным сцеплением: устройство, принцип работы, особенности

Устройство механизма

Чтобы более детально ознакомится с представленным узлом необходимо изучить устройство самого механизма, обеспечивающего плавное переключение передач.

В отличие от всех остальных типов сцепления, данная разновидность отличается наличием целого ряда уникальных узлов и элементов.

Итак, данная система включает в себя следующие ключевые компоненты:

  • пакет фрикционных дисков;
  • корпус с сухим или масляным картером;
  • мехатроник.

Если два первых узла достаточно знакомы автолюбителям, то третий производит впечатление чего-то доселе неизвестного.

Итак, мехатроник, это высокотехнологичный узел сцепления, позволяющий преобразовывать электрические сигналы в механическую работу исполнительных узлов.

Мехатроник современного автомобиля, как правило, включает в себя два составных элемента: электромагнитный блок и управляющую плату.

Первый представляет собой набор электромагнитных клапанов, так называемых соленоидов. Ранее, вместо соленоидов использовались гидрораспределительные механизмы, так называемые гидроблоки. Но ввиду их низкой производительности, им на смену пришли более совершенные электромагнитные устройства.

Рассмотрим принципиальные особенности мокрого и сухого сцепления.

«Мокрое» двойное

Если проводить экскурс в историю рассматриваемого узла, то прародителем двойного принято считать так называемый «мокрый тип».

Оно представляет из себя набор двух секций дисков «феродо», погруженных в масляную ванну в корпусе кожуха сцепления.

В данном случае, принято различать две разновидности «мокрой муфты» в зависимости от типа привода автомобиля. Так для переднеприводных авто используется сцепление с концентрическим расположением дисков «феродо». У обладателей заднеприводных машин, особенность этого устройства проявляется в параллельном расположении ведомых дисков.

Составные части обеих разновидностей «мокрого сцепления» одинаковы. К ним относятся:

  • входной фланец;
  • главный фланец;
  • ведущий диск;
  • пакет фрикционных дисков первого и второго порядка;
  • пружина диафрагмы, вспомогательная пружина;
  • плунжер;
  • гидравлические цилиндры;
  • первичный вал первого и второго порядка.

«Сухое» двойное

Помимо «мокрого» сцепления существует и так называемое «сухое». Нельзя сказать, что оно хуже или лучше предыдущего. В данном случае будет уместно подчеркнуть, что каждое из них эффективно применяется в предусмотренных для них условиях эксплуатации.

В отличие от предыдущего типа, особенность конструкции «сухого» сцепления не предусматривают использования смазочных материалов. Ведомые диски находятся непосредственно в зацеплении с первичными валами каждой из КПП.

К рабочим элементам такого механизма можно отнести:

  • первичные валы;
  • выжимные подшипники;
  • фрикционные диски;
  • ведущий диск;
  • два вспомогательных диска;
  • маховик;
  • пружины диафрагмы.

Указанная конструкция рассчитана на передачу меньшего (в отличие от «мокрого») крутящего момента, ввиду низкого коэффициента теплоотдачи.

Тем не менее, из-за отсутствия необходимости использования масляного насоса, что неминуемо приводит к потерям мощности, эффективности данного типа муфты существенно превосходит ранее рассмотренную разновидность.

Устройство КПП с двойным сцеплением

В основе этой коробки лежит двойной вал, которого в “механике” нет. В обычной МКПП все шестерни крепятся на одном валу, в то время как в коробке с двойным сцеплением первое сцепление передает крутящий момент на внешний вал, а второе – на внутренний. В итоге, первый отвечает за четные, а второй за нечетные передачи. Другими словами выходит, что в одном корпусе находится словно две коробки передач, при этом они работают попеременно. Функция управления трансмиссией возложена на автоматику и гидравлику. В обычном “автомате” гидротрансформатора нет.

Наиболее успешной среди коробок с двойным сцеплением является DSG (Direct Shift Gearbox — КПП с синхронизированным переключением), построена по “сухому” принципу (детали не погружены смазочно-охлаждающей жидкости). Есть правда и “мокрые” КПП с двойным сцеплением, они являются противоположностью более успешным “сухим собратьям” DSG.

Что такое DSG и особенности данной КПП

Итак, если просто, расшифровка DSG — Direkt Schalt Getrieb. Если отдельно рассматривать хорошо известную сегодня среди автолюбителей аббревиатуру DSG, перевод с немецкого языка в этом случае дословно получается следующим: «коробка прямого включения передач».

Отметим, что данный тип КПП является разновидностью переселективных роботизированных коробок с двойным сцеплением, которые сегодня выпускают различные мировые автопроизводители. При этом, как уже было сказано выше, первыми на массовый рынок подобную трансмиссию вывел Volkswagen, после чего данный производитель также занялся активной популяризацией агрегата.

В коробке робот ЭБУ посылает управляющий сигнал на актуаторы (исполнительные механизмы). Далее, как и на МКПП, только без участия водителя, происходит отсоединение диска сцепления, осуществляется выбор и включение передачи, затем диск сцепления подсоединяется обратно и крутящий момент снова передается на трансмиссию.

При этом переключение передач не всегда происходит так быстро и незаметно, как на АКПП или вариаторах, ЭБУ не всегда верно подбирает передачу, скорость может переключаться с рывками, под педалью газа может возникнуть «провал» и т.д.

С учетом таких недостатков роботизированных КПП с одним сцеплением, далее была разработана коробка с двойным сцеплением. Такая трансмиссия должна была решить все имеющиеся проблемы, сделав робот по комфорту не только похожим на остальные типы АКПП, но и даже лучше.

Затем весь процесс повторится применительно к остальным передачам

Важно, что передачи переключаются максимально быстро, а сама коробка называется преселективной, так как выбор и включение следующей передачи происходит заранее

Отметим, что существует несколько видов преселективных коробок-робот, которые изготавливают различные мировые производители автомобилей и трансмиссий (например, Ford Powershift). При этом дурной славой пользуется именно DSG.

Причина проста — именно DSG первой попала в серийное производство, также есть определенные особенности конструкции, а еще конкуренты сначала изучили опыт, благодаря чему в той или иной степени избежали некоторых ошибок Фольксваген. Однако это не значит, что аналоги от других производителей лучше. Тот же самый Форд Повершифт хоть и появился позже ДСГ, также имеет ряд недостатков и особенностей.

Так вот, диски двойного сцепления в этой коробке работают в масляной ванне, а сама коробка получила обиходное название «мокрая» ДСГ или DSG с мокрым сцеплением. Трение между дисками оказалось небольшим, что позволяло сцеплению передавать на саму коробку достаточно большой крутящий момент (около 350 Нм). Включения передач также происходили быстро и мягко, ресурс сцепления и самой КПП достаточно большой.

Так вот, именно такая коробка оказалась самой проблемной. С одной стороны, минимум потерь и максимум эффективности, так как масло из сцепления убрали. А с другой изменилась плавность работы, сократился ресурс сцепления, появились проблемы с переключениями, рывки и т.д.

Также немного позже Фольксваген снова выпустил еще две модификации DSG, снова установив «мокрое» сцепление и оставив 7 передач. Такие мокрые DSG-7 менее проблемные, чем аналоги с «сухим» сцеплением.

Еще в 2008 году была выпущена известная КПП S-tronic (фактически, разновидность ДСГ) для моделей Audi с продольным расположением двигателя. Эта коробка «переваривает» до 600 Нм момента. В 2010 появился обновленный тип DSG, рассчитанный на установку с поперечно расположенными моторами.

Указанный агрегат выдерживает до 500 Нм момента. Так вот, на практике больше всего проблем доставляет именно «сухая» DSG-7, тогда как другие типы данной КПП в большей или меньшей степени не уступают конкурентам.

Плюсы и минусы двойного сцепления

Как обычно, система идеальной не бывает, вот здесь так! Хотя сейчас все больше и больше производителей переходят на такие роботизированные трансмиссии.

Положительные моменты:

  • Как ни крути, но эта коробка передач является на данный момент самой передовой. В ней абсолютно нет, рывков и толчков, а значит плавность хода на высоте
  • Быстрое переключение передач, от 0,05 до 0,12 секунды
  • Сохранение крутящего момента, для турбированных двигателей это критично
  • Экономия топлива по сравнению с конкурентами. Даже механика расходует больше
  • Превосходная динамика разгона. Опять же превосходит конкурентов

Но отрицательных моментов сейчас также навалом, и они очень существенны

  • Очень сложный механизм, как двойного сцепления, так и все трансмиссии в целом
  • Небольшой ресурс. Как правило ремонт потребуется в 60 – 90 000 км
  • Дорогой, ОЧЕНЬ дорогой ремонт
  • Мало сервисов, которые КАЧЕСТВЕННО отремонтируют
  • Толчки и рывки в интенсивном режиме движения, то есть разгон остановка, и так несколько раз, причем быстро! При режиме «гонок», я бы сказал. При понижении может переключать передачу медленнее, около 0,4 – 0,6 миллисекунды.

В целом ребята, сейчас очень много шумихи около таких трансмиссий, особенно около DSG, народ боится их покупать из-за низкого ресурса. Даже все те плюсы, которые есть – экономия, топлива, динамика, и безрывковое движение – МЕРКНУТ, после того как вы узнаете цену ремонта! Сейчас зачастую она составляет около 10 – 20% от стоимости автомобиля в целом. ОЧЕНЬ ДОРОГО! И что самое обидное, скажем если у вас АКПП начала пинаться, то на ней еще можно ездить. А вот на двойном сцеплении навряд ли, ибо она умирает сразу и вся.

Но производители не теряют надежды, с каждым годом растет качество материалов и техническая составляющая, да и Фольксваген заверяет — что он «почти» победил проблему износа частей, ресурс увеличен. Кроме него устанавливают такие трансмиссии на свои авто — Audi, BMW, Chrysler, Ford, Volvo.

Сейчас видео версия статьи, смотрим.

НА этом заканчиваю, думаю было полезно. Читайте наш АВТОБЛОГ.

Похожие новости

  • Робот (РКПП) – роботизированная коробка передач. Что это такое? …
  • Фрикционы АКПП. Что это такое, как они работают и почему горят?
  • Аппаратная или частичная замена масла в АКПП. Как делать правиль…

Структура работы устройства

Главной отличительной чертой двойного сцепления от типичного является шестерня коробки, которая расположена на 2-ух валах.

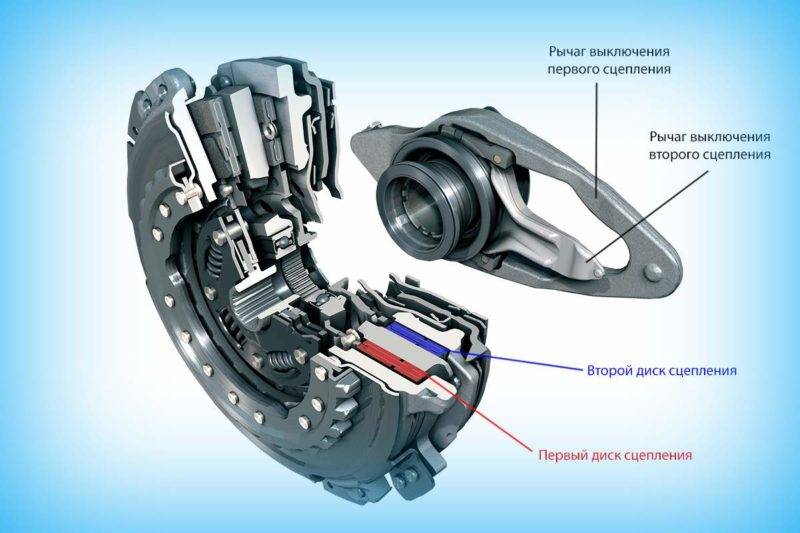

Здесь вы видите схематичное изображение двойного сцепления. Фото: 900igr.net

Одно сцепление отвечает за передачу крутящего момента первому валу, второе же- за то, чтобы вращение передалось на 2- ой вал. Один вал контролирует четную передачу, а второй- за нечетную. То есть коробка передач- это комбинация 2 шестерней, способных осуществлять работу по очереди.

Каким образом осуществляется работа двойного сцепления

В случае использования простого сцепления крутящий момент и мощность частично теряется. При условии использования двойного сцепления автоматика не ждёт решения водителя переключиться на вторую передачу, а переключается автоматически. Когда приходит время переключать передачу, первый диск сцепления отключается, и происходит включение второго диска. Для переключения передач система ориентируется на сигналы, поступающие от датчиков.

Фото: nivus.ru

Виды двойного сцепления

Двойное сцепление может быть мокрым и сухим.

В мокром типе сцепления узловой элемент размещается в масляной среде, из-за чего элементы нагреваются не очень сильно. Мокрый тип сцепления желательно устанавливать в мощные и скоростные автомобили, где передается большой крутящий момент.

Мокрый тип используется в трансмиссиях, имеющих четное кол-во передач, и нуждается в наличии масла, в котором и располагается сам диск. Мокрое сцепление состоит из двух пакетов фрикционного диска, 4-ех ступиц, поршней, а также пружин.

Крутящий момент в двойном сцеплении мокрого типа передается из двигателя на КПП благодаря сжатию ведомого и ведущего диска. Фото: skoda-autos.ru

Главный недостаток двойного сцепления мокрого типа – излишняя запутанность в его структуре, а также довольно высокие цены на эксплуатацию и ремонт.

Масло для сцепления данного типа необходимо в больших количествах. Одно из главных преимуществ двойного сцепления мокрого типа – более эффективное его охлаждение. Мокрое двойное сцепление наделено гораздо большей по уровню надежностью.

Сухой тип сцепления является более простым и надёжным, нежели мокрый, благодаря отсутствию масляного насоса. Сухое сцепление имеет 1 ведущий диск. Фото: forum.zr.ru

На сегодняшний день сухое двойное сцепление – наиболее распространенное, его устанавливают практически на семьдесят процентов авто, которые оснащены данной трансмиссией.

«Мокрый» тип двойного сцепления ставится немного реже, однако он может проработать большее количество времени.

Некоторые автопроизводители могут совмещать на машинах одновременно оба варианта, например, VW, который оснащен как мокрым вариантом двойного сцепления, так и сухим вариантом.

Но отчего же мокрый тип двойного сцепления более надежный, нежели сухой? Все дело в том, что диск, который вращается в масле, в нем и охлаждается, и в связи с этим может выдерживать огромные обороты и при этом не «сгорать». А сухой тип будет вращаться в пространстве и его будут ограничивать обороты, так как от излишне высоких оборотов он вскоре начнет гореть и деформироваться.

Плюсы двойных сцеплений

  • При использовании двойного сцепления в процессе движения сохраняется плавное движение машины. При переключении передачи никакие толчки и рывки не наблюдаются.
  • Возможно, происходит некоторая топливная экономия. Это происходит в связи с тем, что во переключения передачи не происходит потеря мощности.
  • Происходит увеличение динамики разгона машины, ибо во время передачи крутящего момента не наблюдается задержек.

Двойное сцепление более сложное, нежели обычное. В связи с этим обслуживание и ремонт этого узла довольно сложен. Фото: акппфорд.рф

Минусы двойных сцеплений

Во время езды в авто спортивного стиля с частым торможением и разгоном у водителей может возникать проблема с ощущениями машины.

Безусловный лидер в эффективном производстве авто, которые оборудованы коробками двойного сцепления – Фольксваген. С двухтысячных годов несколько моделей начали комплектоваться шестиступенчатой КПП с прямым включением двойного сцепления. Следующее поколение- семиступенчатое двойное сцепление.

Двойное сцепление может объединять все преимущества «механики», к примеру, хороший и экономный топливный расход, и «автоматики», а именно комфортный и плавный ход, однако у данной системы есть и некоторые недостатки.

Учтите, что установку двойного сцепления нельзя назвать делом дешевым, не каждый механик возьмется за данную работу. Установка обычного сцепления будет стоить гораздо дешевле.

О некоторых других особенностях двойного сцепление узнайте из этого видео:

Чем отличается робот от автомата

Чтобы понять, чем отличается коробка автомат от робота, стоит разобраться с принципом работы каждой из указанных трансмиссий и устройством системы в целом.

Устройство и принцип работы АКПП

В основе автоматики система управления, гидротрансформатор и сама КПП планетарного типа с конкретными шестернями и фрикционами. Благодаря подобной конструкции скорости переключаются в автономном режиме без участия водителя. Ориентиром в данном случае являются такие параметры, как режим движения, нагрузка и обороты двигателя.

Что такое вариаторная коробка передач и каковы её особенности? Узнайте об этом из материала нашего специалиста.

Актуальность установки автомата наблюдается на грузовых и легковых машинах, а также автобусах. Если автомобиль переднеприводный, конструкция АКПП дополняется дифференциалом и главной передачей.

Устройство и принцип работы РКПП

Первое, чем отличается робот от автомата — особая конструкция, сочетающая в себе возможности механической и автоматической КПП. По сути, механика в данном случае дополнена автоматическим управлением с исполнительными механизмами, которые отвечают за переключение передач и работы сцепления. Переключение происходит аналогичным образом, как в случае с механической трансмиссией, но водитель в этом не участвует.

Первостепенной целью создания роботизированной КПП являлось снижение стоимости трансмиссии и одновременное слияние всех преимуществ механики и автомата. Речь идёт об удобстве управления и комфорте. В результате существует несколько вариантов устройства системы.

  1. На примере автомобилей BMW серии M можно рассмотреть наиболее качественную и известную РКПП под названием Sequental M Gearbox (SMG). Коробка передач 6-ступенчатая, механическая, при этом электронная управляемая гидравлика отвечает за переключение скоростей и отключение сцепления. Передачи переключаются за 0,08 сек.
  2. На примере Mercedes-Benz A-класса можно рассмотреть другой принцип, где электрогидравлический привод сцепления установлен на базе механики. В переключении скоростей водитель участвует, но педалей здесь только две. Электрический привод самостоятельно отслеживает положение рычага и педали газа, поэтому сцепление в данном случае отсутствует и отключается в автоматическом режиме. Цифры на ABS и датчиках двигателя помогают электронике в расчеёах, чтобы избежать рывков при переключении и резкого прекращения работы двигателя.
  3. На примере автомобилей Ford и Opel можно рассмотреть третий принцип, где гидронасосы заменены шаговыми двигателями. Несмотря на бюджетность такого варианта, на практике он получился не слишком удачным, что выражается в задержке переключения скоростей и сильных рывках. Тем не менее на Toyota Corolla установлена аналогичная трансмиссия, и упомянутые недостатки здесь отсутствуют.

Основные отличия АКПП от РКПП

Итак, коробка робот и автомат: в чём разница между этими двумя трансмиссиями?

  1. Первое отличие в конструкции. В случае с роботом это механика с блоком управления, устройство автоматики совсем другое.
  2. Плавность и скорость переключений у автоматики лучше.
  3. Почти все АКПП лишены функции ручного переключения, тогда как у роботизированной трансмиссии данная функция присутствует.
  4. Еще одно отличие робота от автомата заключается в бюджетном ремонте и обслуживании первого.
  5. Экономия также выражается в том, что робот потребляет меньше масла и топлива.

Виды коробок, применяемых сегодня

На сегодняшний день известны следующие виды коробок: МКПП, АКПП, роботизированная коробка, КПП с двойным сцеплением, вариатор. Если про МКПП многое известно и такая коробка пока что является самой простой, то рассмотрим все остальные.

Классическая АКПП

Классическая автоматическая коробка, применяемая сегодня на многих автомобилях, отличается, без сомнений, от своих предшественников. Прежде всего, это количество диапазонов и сам принцип управления коробкой. Если ранее применялись АКПП с четырьмя передачами и меньше, то сегодня количество их увеличилось, а управление происходит за счёт электроники, хотя раньше за это отвечала гидравлика. Кроме того, практически на всех современных автомобилях, оснащённых АКПП, используется система блокировки гидротрансформатора, а в некоторых коробках даже предусмотрена функция ручного переключения диапазонов.

Понятно, что современная АКПП имеет массу преимуществ перед старыми версиями. Это и мягкое, практически не ощущаемое водителем и пассажирами, переключение передач, и неплохой расход топлива в загородном режиме езды, и более равномерный переход по передачам на любых значениях крутящего момента, что является достоинством, даже сравнивая АКПП с МКПП.

Лучшей на сегодня считается восьмидиапазонная АКПП ZF 8HP с наделённой системой Старт/Стоп. Динамика и технические составляющие лучшей АКПП в мире практически ничем не отличаются от МКПП, а в некоторых случаях даже превосходят последнюю. Если же сравнивать эту коробку с другими автоматическими коробками, то она превосходит их и расходом топлива, который на 20% ниже.

Роботизированная КПП

На видео рассказывается, что такое роботизированная коробка передач:

Почти что «механика», только робот. В такой коробке присутствуют серво- и гидроприводы, которые успешно управляют работой сцепления и переключением передач. Высокая эффективность, непосредственная передача крутящего момента к приводам колёс и многое другое — основные преимущества подобного типа коробок.

Так же, как и МКПП, эта коробка передач проста в обслуживании, а ремонт её не выше, чем у «механики». Что касается расхода топлива, то он практически равен расходу МКПП, а в условиях городской езды даже превосходит механический вариант. Только вот заторможенный переход на пониженную передачу и некоторые сложности использования такого вида коробок на автомобилях с малой мощностью двигателя портят такую идеальную статистику технических показателей.

«Автомат» — два в одном

Именно об этой коробке и пойдёт речь в нашей статье. Это своего рода комбинация двух коробок, собранная в одном корпусе. Производителям захотелось объединить преимущества «автомата» и «механики», и это им вполне удалось. Почему двойное сцепление? Потому что для каждой коробки производителем предусмотрено своё отдельное сцепление, которое может представлять собой однодисковый или многодисковый вариант.

На видео показано как работает коробка передач с двойным сцеплением DCT:

Двойной выжим сцепления на таких коробках уже не нужен. Если раньше на МКПП без синхронизаторов (или даже с ними) переключать передачи с повышенного режима на низкий или, наоборот, со 2-й на 4-ю удавалось со скрипом, то в этой коробке всё просто. Перегазовку, или двойной выжим сцепления, здесь проводить не нужно.

Что касается управления коробки с двойным сцеплением, то оно происходит полностью благодаря электронике. Переключение скоростей на такой коробке проходит плавно и своевременно. Пока работает одно сцепление, второе находится в режиме ожидания и после поступления команды незамедлительно переключается.

Такая удивительная работа КПП с двойным сцеплением превращает её в настоящее чудо техники. Если использовать весь функционал двойного сцепления, то это создаст отличную динамику автомобиля и невероятный комфорт при езде. А расход топлива такой коробки передач — это вообще отдельный разговор.

Дело в том, что во всех режимах езды, будь то загородная трасса или город, расход топлива у двойной коробки намного ниже, чем у той же АКПП. Хотя по сравнению с «роботом», эта коробка расходует больше.

Что касается недостатков и минусов коробки с двойным сцеплением, то сюда можно отнести высокую стоимость и дороговизну технического обслуживания.

Коробка-вариатор

На видео показано, как работает бесступенчатая коробка передач (вариатор):

https://www.youtube.com/watch?v=bBrVtYQ1_ik

Наконец, коробка-вариатор, являющаяся самой молодой КПП, хотя пока ещё и не доведённой до совершенства. Имеет такая коробка много недостатков, хотя эксперты и пророчат ей великое будущее. Вариатор, по сути, считается простым агрегатом, наделённым мощной функциональностью трансмиссии.

Выжимной подшипник

Есть два вида подшипников:

  1. Механические
  2. Гидравлические

Механический

Он расположен внутри муфты. На ней есть крепления для вилки. Сам подшипник сидит на первичном вале КПП. Эта запчасть продается в сборе. Можно встретить экземпляры в пластиковых муфтах. Нареканий со стороны специалистов автосервисов на них не было. Поэтому нет особой разницы, или в металлическом исполнении, или в пластиковом.

Применяются подшипники роликового или шарикового типа. Их используют в тросовых и гидравлических приводах. В тросовых, усилие передается от педали до подшипника при помощи троса. Возможен комбинированный вид, где используются два цилиндра – главный и рабочий.

Сила нажима с педали передается на главный цилиндр. Посредством шланг и трубок, заполненных тормозной жидкостью, она за счет силы сжатия в них выталкивает поршень рабочего цилиндр. Который взаимодействует с вилкой сцепления. Она двигает муфту подшипника.

Гидравлический

Существуют также гидравлические, но используют их редко. Причина – ненадежность конструкции. Со временем резиновые уплотнители изнашиваются, начинают пропускать жидкость. Из-за этого эффективность работы снижается, а он под замену. Отличие от механического:

  1. Нет вилки
  2. Гидроподшипник не перемещается по первичному валу КПП. Перемещается только поршень, с закрепленным на нем подшипником механического типа.
  3. Используется жидкость в качестве рабочей среды. Она находится в его корпусе.

Такие подшипники применяются с гидравлическими приводами. В таких системах также есть цилиндры, заполненные жидкостью. Но усилие передается не на поршень рабочего цилиндра, а на сам подшипник.

Как работает выжимной

Я говорил, что весь механизм сцепления спрятан под кожухом (корзиной), которая вращается с такими же оборотами, как и коленчатый вал. Чтобы без повреждения лепестков диафрагменной пружины передать усилие от педали, нужно применять такую деталь, которая может одновременно вращаться с разными оборотами. Такая деталь – подшипник.

Его внутреннее кольцо вращается со скоростью вращения ведущего вала трансмиссии. Внешним кольцом упирается в лепестки пружины. Оно начинает вращаться с такой же скоростью что и корзины. Поэтому безболезненно для пружины происходит контакт ее поверхности с ним. Если бы вместо него была просто муфта, то при малейшем соприкосновении с лепестками произошло разрушение этих двух элементов.

Принцип работы гидравлического подшипника отличается. Как говорилось выше, в системе нет вилки и рабочего цилиндра. В его качестве служит сам корпус гидроподшипника. Поэтому, вся сила нажатия на педаль передается на него. Внутри находится поршень, который по мере сжатия жидкостей в цилиндрах выдавливается из корпуса. На нем находится обычный подшипник, который и нажимает на диафрагменную пружину. То есть, это более сложно и менее надежно.

Принцип работы

Познакомившись с некоторыми конструктивными особенностями представленного узла, попробуем понять принцип его работы.

Если не вникать в технические тонкости, то алгоритм работы можно разбить на несколько этапов:

  1. После начала движения на первой передаче, система готовится к включению следующей;
  2. Достигнув определенного момента, соответствующего установленным скоростным характеристикам, происходит отключение первого сцепления;
  3. В работу вступает второе сцепление, обеспечивающее автоматическое зацепление шестерни второй передачи;
  4. Анализируя процесс увеличения оборотов двигателя, исполнительные устройства, выполняющие команды, поступающие с модуля управления, готовятся к включению третьей передачи.

Последующее включение скоростей происходит по тому же принципу. Стоит отметить, что система датчиков, установленных в представленном виде КПП позволяет производить анализ самых различных параметров, среди которых: частота вращения колес, расположение рычага КПП, интенсивность нажатия на педаль акселератора/тормоза.

Анализируя полученные данные, автоматика и производит выбор режима, оптимального для конкретной ситуации.

Помимо всего прочего, стоит отметить, что при наличии подобной системы, педаль сцепления попросту отсутствует. Выбор передач осуществляется автоматически, а при необходимости и вручную при помощи вмонтированных в руль управляющих кнопок.
