Как читать автомобильные электрические схемы для новичков
Для того что бы понимать содержимое схемы, надо знать соответствие между символами схемы и реальными элементами устройства. Какие функции эти устройства выполняют и как между собой взаимодействуют.
Определимся с терминами:
- Элемент схемы — составная часть схемы, которая выполняет определенную функцию в изделии и не может быть разделена на части, имеющие самостоятельное назначение.
- Устройство — совокупность элементов, представляющая единую конструкцию (блок, плата, и т.п.).
- Схема принципиальная (полная) — схема, определяющая полный состав элементов и связей между ними, и как правило, дающая детальное представление о принципах работы изделия . Схемами принципиальными пользуются для изучения принципов работы изделий, а также при их наладке, контроле и ремонте. Они служат основанием для разработки других конструкторских документов, например, схем соединений (монтажных) и чертежей.
- Схема соединений (монтажная) — схема, показывающая соединения составных частей изделия и определяющая провода, жгуты, кабели , которыми осуществляются эти соединения, а также места их присоединений и ввода (разъемы, платы, и т.п.).
- Схема расположения — схема, определяющая относительное расположение составных частей изделия, а при необходимости, также жгутов, проводов, кабелей и т.п.
- Жгут — совокупность проводов упакованных определенным образом в единое целое.

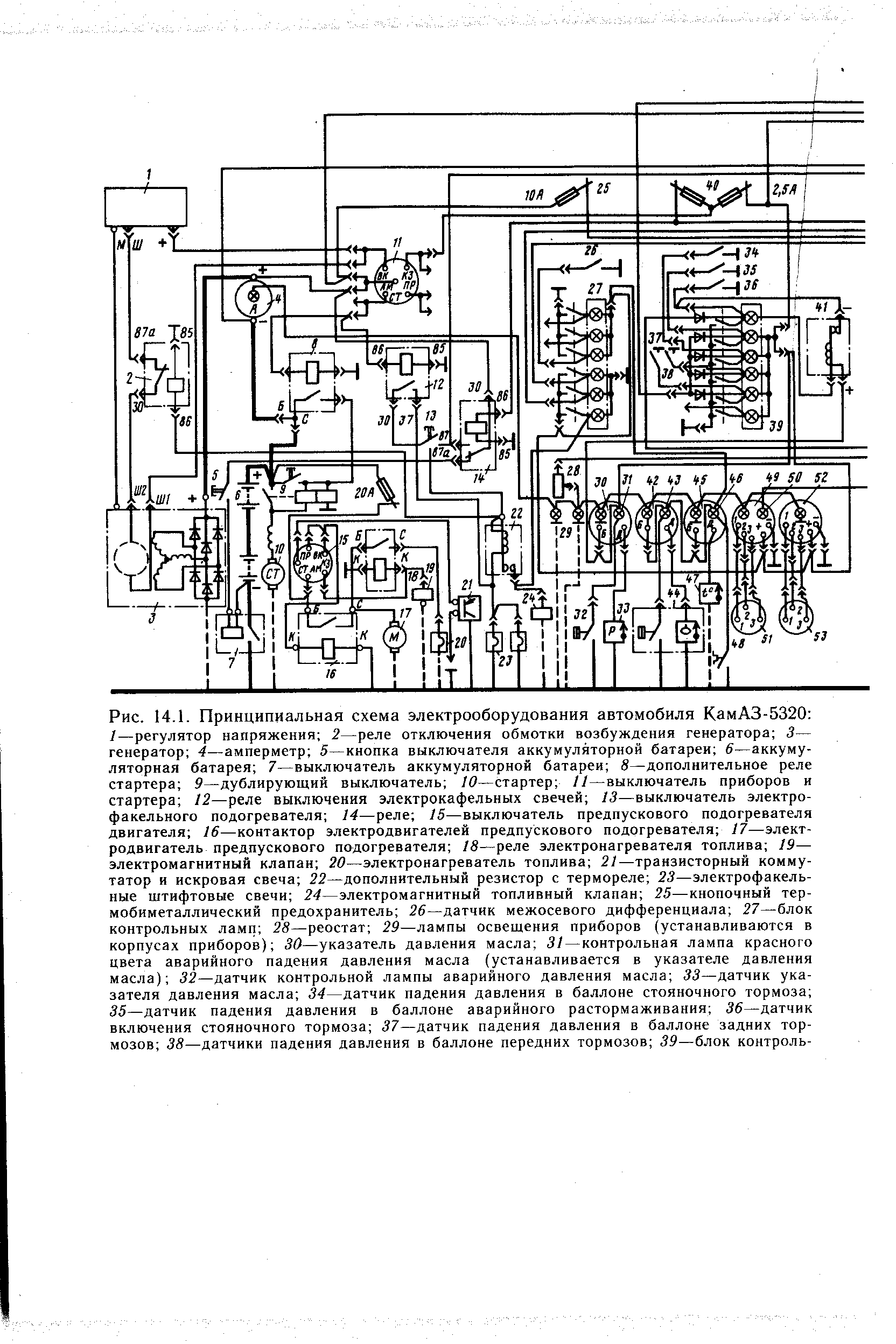

В схемах электрооборудования автомобилей схемы принципиальная, монтажная, расположения — объеденены в одну в упрощенном виде, упрощение касается схем монтажных и расположения. На схемах, устройства имеют рисунок в какой то степени соответствующий их внешнему виду, и расположены они по схеме также (вид сверху) как и в реальности физически, с определенным упрощением. Такое совмещение касается схем в основном автомобилей ранних выпусков. Схемы современных автомобилей выполнены иначе, ввиду существенного усложнения электрооборудования, схема расположения выполняется отдельно.
При чтении схем надо знать основополагающие принципы:
- Все провода соединений имеют цветовую маркировку, которая может состоять из одного цвета или двух (основного и дополнительного). Дополнительным цветом наносятся штрихи поперечные или продольные.
- В пределах одного жгута, провода одинаковой маркировки имеют гальваническое соединение (физически соеденены между собой).
- На схемах провод при входе в жгут имеет наклон в сторону, куда он проложен.
- Черным цветом, как правило, обозначается провод имеющий соединение с корпусом автомобиля (массой).
- Положение контактов реле указаны в состоянии, когда через их обмотку не протекает ток. По исходному состоянию, контакты реле различаются — на нормально замкнутые и нормально разомкнутые.
- Некоторые провода имеют цифровое обозначение в месте подключения к устройству, которое позволяет не прослеживая цепь определить откуда он идет. Смотрите таблицу.
Согласно стандарту DIN 72552 (часто используемые значения):
| Контакт | Значение |
| 15 | Плюс аккумулятора после контактов ключа зажигания. |
| 30 | Плюс аккумулятора напрямую. |
| 31 | Минус аккумулятора напрямую или корпус. |
| 50 | Управление стартером. |
| 53 | Стеклоочиститель. |
| 56 | Головной свет. |
| 56a | Дальний свет. |
| 56b | Ближний свет. |
| 58 | Габаритные огни. |
| 85 | Обмотка реле (-) . |
| 86 | Обмотка реле (+). |
| 87 | Общий контакт реле ). |
| 87a | Нормально замкнутый контакт реле. |
| 87b | Нормально разомкнутый контакт реле. |
| 88 | Общий контакт 2 реле . |
| 88a | Нормально замкнутый 2 контакт реле. |
| 88b | Нормально разомкнутый 2 контакт реле. |
Как читать электросхемы автомобилей
Все больше и больше современных автомобилей становятся настоящим сбором электронных устройств. Ведь с увеличением комфорта и улучшением характеристик двигателя, в автомобилях применяется большое количество различных приборов и аппаратов управления. Все это усложняет обслуживание электрической части автомобиля и требует необходимости умения читать электрические схемы. В этой статье мы расскажем вам, что такое электрические схемы, для чего нужно уметь читать их, и расскажем вам об основных обозначения.
Что такое электрическая схема?

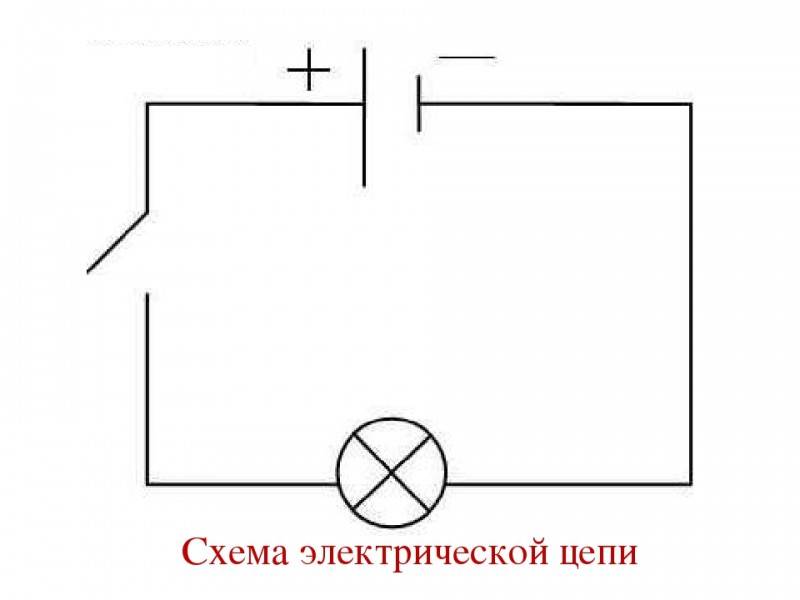

Электрическая схема представляет собой графическое (на бумаге) изображение специальных символов и пиктограмм, которые имеют параллельное или последовательное соединение. Схема никогда не показывает действительное изображение совокупности предметов, а лишь показывает их связь между собой. Таким образом, если знать, как правильно читать схемы, можно разобраться в принципе действия того или иного устройства или системы устройств.
Практически на всех электрических схемах располагаются следующие предметы:
- Источник питания. Таковым является аккумуляторная батарея или генератор.
- Проводники – провода, с помощью которых осуществляется передача электрической энергии по цепи.
- Аппаратура управления – это устройства, предназначенные для замыкания или размыкания электрической цепи, которые могут присутствовать или отсутствовать в схеме.
- Потребители электрической энергии – это все приборы или устройства, которые осуществляют преобразование электрического тока в другой вид энергии. Например, прикуриватель преобразует электрический ток в тепловую энергию.
Для чего нужно уметь читать электрические схемы?
Такие знания не нужны были владельцам первых автомобилей. Дело в том, что их электрооборудование было ограниченным, что позволяло легко запомнить связь элементов цепи и выучить все провода наизусть. Другое дело современные автомобили, где монтируется большое количество электротехнических устройств и приборов. Вот тут электрическая схема понадобится в обязательном порядке.
Умение читать схему может понадобиться вам при эксплуатации любого автомобиля. Это поможет вам легко найти и устранить мелкие неисправности связанные с отказом того или иного электрического прибора. Ведь диагностика неисправностей и затем последующий ремонт могут обойтись в довольно немалую сумму. Почему бы не сделать это самостоятельно?
В другом случае, знание схемы поможет вам при подключении новых электрических приборов. Многим водителям схема помогает осуществить монтаж сигнализации, автозапуска и многих других устройств, где подключение к бортовой сети автомобиля является обязательным.
Многие водители затрудняются с подключением цепи прицепа к электрической сети автомобиля. Знание элементов схемы поможет вам быстро найти неисправность и произвести ее оперативное устранение.
Условные обозначения на электросхемах авто
Условные обозначения электрических схем не представляют собой ничего сложного. Чтобы понять их, необходимо иметь минимальное представление о действии электрического тока.
Как известно, ток – это упорядоченное движение заряженных частиц по проводникам электрического тока. В роли проводников выступают разноцветные провода, которые обозначаются в схеме в виде прямых линий. Цвет линий должен в обязательном порядке соответствовать цвету проводов в действительности. Именно это и помогает разобраться водителю с толстыми жгутами проводов и не запутаться.
Различные контактные соединения обозначаются при помощи специальных цифр, которые есть как на схеме, так и в местах соединения. Как правило, такими цифрами в обязательном порядке обладают реле, имеющие множество контактных выводов. Элементы электрической цепи на схеме подписываются при помощи цифр. Внизу схемы или в виде отдельной таблицы отображается специальная расшифровка этих чисел, которая отображает название элемента цепи.
Подытожим. Читать электрические схемы – это достаточно легкое занятие. Главное правильно взаимодействовать с условными обозначениями и уметь понимать симптомы неисправности, чтобы своевременно и правильно определить род и место неисправности на схеме.
Подсветка доски приборов – как устроена панель?
В любом современном автомобиле обязательно должна быть подсветка как доски приборов, так и других кнопок и переключателей, расположенных на торпеде автомобиля. Подсветка замка зажигания – очень распространенное явление в импортных авто. Наши производители до такого не додумались, поэтому многие водители улучшают своего железного коня самостоятельно. Такая подсветка придаст вашему автомобилю особый шарм в ночное время суток, да и удобно это – видеть, куда вставлять ключ.
Она не сложна в монтаже, а срок ее службы очень большой. Самое главное, что при выборе такой подсветки не нужно ничего изобретать. В автомагазинах, как правило, продают стандартные типы подсветок, которые имеют только одну лампочку и способны светить только точечно. Для автомобилей ВАЗ начали выпускать готовые элементы для подсветки замка зажигания, которые удобно монтируются и не требуют переделок и вырезов в пластике рулевой колонки автомобиля.
Что представляют собой автомобильные электросхемы?
Какие девайсы и элементы включает система электропроводки и электрооборудования автомобиля? Принципиальная электросхема являет собой визуальные изображение, где указываются все без исключения пиктограммы использующихся компонентов. Все девайсы находятся в конкретном порядке на схеме, а друг с другом они могут быть соединены как последовательным, так и параллельным образом. Надо учитывать, что сама электро схема легкового или грузового автомобиля по факту не показывает реального расположения оборудования. Она только показывает, как все потребители и источники энергии связаны.
Вне зависимости от машины, схема включает в себя следующие компоненты:
- оборудование системы питания, применяющееся для образования напряжения;
- девайсы, использующиеся для преобразования энергии;
- кроме того, сеть также включает компоненты, использующиеся для передачи тока, то есть проводники.
Замена замка зажигания
Демонтаж и смену замка делаем по схожему принципу. Отсоединив клеммы аккумулятора, устанавливаем в замок зажигания ключ на нулевое положение «0». Отключив блокировку механизма безопасности, снимаем пластиковые панели рулевой колонки. Маркируем провода подключения. Демонтируем старый узел:
- откручиваем винты и убираем защиту;
- зубилом сбиваем хомуты крепления к колонке;
- отключаем маркированные провода.
После диагностики незначительные повреждения старого замка можно попытаться исправить в мастерской. Обязательно сменить смазку для трущихся элементов. При полной непригодности для эксплуатации старого замка понадобится подбор модели и покупка нового элемента. Монтаж устройства выполняют в обратном поэтапном порядке.
Как научиться читать электрическую схему
Любая радиоаппаратура включает в себя отдельные радиодетали, которые спаяны между собой при помощи определенного способа. Все эти элементы отражаются на электрической схеме условными графическими значениями.
Чтобы научиться читать документ, необходимо понимать условное обозначение всех проводниковых элементов электроцепи. Каждая деталь имеет свое графическое обозначение и включает в себя условную конструкцию с характерными особенностями.
Проще всего работать с таким элементом как электронный конденсатор с резисторами, динамиками и другим электрооборудованием с автоматизацией. Как правило, их легко узнать без всякой таблицы с условными обозначениями. Учиться на них проще. Сложнее осуществлять работу с полупроводниками, а именно транзисторами, симисторами и микросхемами.
К примеру, каждый биполярный транзистор имеет в себе три вывода, а именно, базу, коллектор и эмиттер. По этой причине необходимы условные изображения и уточняющая информация в виде латинских букв. Изучение их может занять много дней, как и обучение их опознания.
Обратите внимание! Кроме букв на каждой схеме есть цифры. Они говорят о нумерации и технических характеристиках
Стоит указать, что самостоятельно научиться читать документ невозможно, и поэтому нужны уроки и обучающие пособия.
Основные правила
В ответ на вопрос, как читать электросхемы, стоит уточнить, что это нужно делать слева направо, от начала до самого конца. В этом заключается основное правило. Следующее правило заключается в расчленении единого чертежа на небольшие картинки или простые цепи. Она состоит из источника электротока, приемника тока, прямого привода, обратного провода и одного контакта аппарата.
Поэтому, начиная изучать документ, нужно разбить его на части
Далее обязательно нужно принимать во внимание все детали, с замечаниями, экспликациями, пояснениями и спецификациями. Если в чертеже находятся ссылки, то нужно изучить и их
Обратите внимание! Чертежи, которые отражают момент работу электропитания, электрозащиты, управления и сигнализации, должны быть изучены на количество источников питания, взаимодействие, согласованность совместной работы, оценку последствий вероятных неисправностей, нарушение проводной изоляции, проверку схемы с отсутствием ложных цепей, оценку надежности электрического питания, режим работы оборудования и проверку выполнения мер, которые обеспечивают безопасное проведение работ
Условные обозначения
Согласно нормативным документам, есть стандартные графические условные обозначения в однолинейных и двухлинейных схемах. Далее представлена таблица с подобными символами под названием электрические схемы для начинающих условные обозначения. Стоит указать, что в чертежах используются также цифры и буквы. Подобная маркировка регулируется с помощью нормативных документов, а именно гостов.
Основные аспекты правильного чтения электросхемы оборудования
Итак, как читать автомобильные схемы и что нужно знать об их расшифровке? Как вы уже поняли, без знаний о расшифровке вы не сможете выполнить ремонт проводки и оборудования при необходимости. Подробная схема к конкретной модели авто должна быть отмечена в сервисном мануале к машине. Посмотрев на нее, вы сможете увидеть десятки всевозможных обозначений электрооборудования, которые соединены линями. Каждая из этих линий окрашена в определенный цвет это цвет проводов в системе проводки (видео снято каналом MR.BORODA).
В более современных автомобилях используются сложные схемы, поскольку такие транспортные средства оснащаются большим количеством оборудования и устройств. В таких электросхемах проводники могут быть указаны отрезками или с разрывами.
Какие аспекты для расшифровки электросхемы машины следует учитывать:
- Как мы уже сообщили, все электроцепи помечаются соответствующим их реальному состоянию цветом. Это во многом облегчает процесс ремонта и замены проводки. Сам цвет проводников может быть однотонным или двойным, это говорит о том, основной ли это кабель либо дополнительный. В том случае, если имеются в виду дополнительные проводники, то на самой электросхеме они отмечаются обычно штрихованными отрезками, которые бывают либо продольными, либо поперечными.
- Если в вашем авто несколько электрических цепей расположены на одном жгуте, при этом маркируются они аналогично, то такие цепи характеризуются гальваническим сопротивлением. То есть эти кабеля попросту соединены между собой.
- Если цепь входит в жгут, он будет отмечен с небольшим отклонением в определенную сторону, в которую он повернут.
- Обычно на любой электросхеме имеются несколько проводов одного цвета, как правило, черного. В данном случае речь идет об электроцепях, подключенных к заземлению, то есть кузову автомобиля. Такие контакты зовутся массой.
- Если говорить непосредственно о реле, то в этом случае контакты указываются в состоянии, когда через обмотку девайса не передается энергия. Если состояние работы устройства стандартное, то эти элементы могут отличаться друг от друга, так как они могут быть разомкнутыми и замкнутыми.
- Кроме того, посмотрев на электросхему, можно будет увидеть, что на самих электроцепях могут быть помечены дополнительные символы. А именно, речь идет о подключении электрической цепи к потребителю энергии. Такое обозначение даст возможность потребителю узнать, куда именно подключена цепи, при этом точно не прослеживая ее прокладку.
- Если вы заметили, что на девайсах или оборудовании указываются конкретные цифры, то эти номера в любом случае должны соответствовать. К примеру, если вокруг номера имеется круг, это свидетельствует о том, что это точка подключения цепи к отрицательному контакту. Если же вас интересуют комбинации из букв и цифр, то так отмечаются штекерные соединения.
Замена замка зажигания на авто ВАЗ
Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:
- Отключить аккумуляторную батарею
- Снять пластмассовый кожух, предварительно открутив винты его крепления.
- Затем откручиваем два винта крепления замка зажигания к кронштейну.
- Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
- Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
- После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

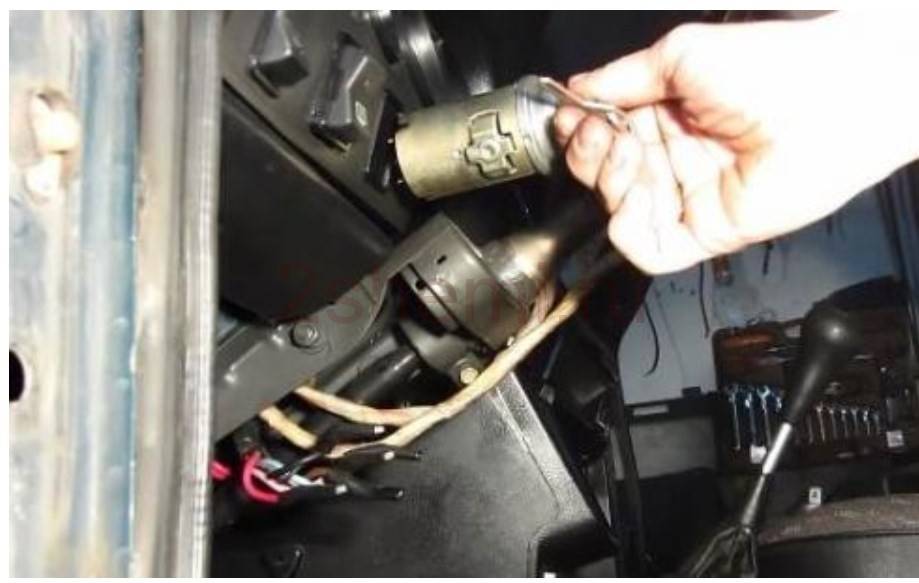

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.
Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.
Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.
Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода
Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах
После этого собираем кожух рулевой колонки.
Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

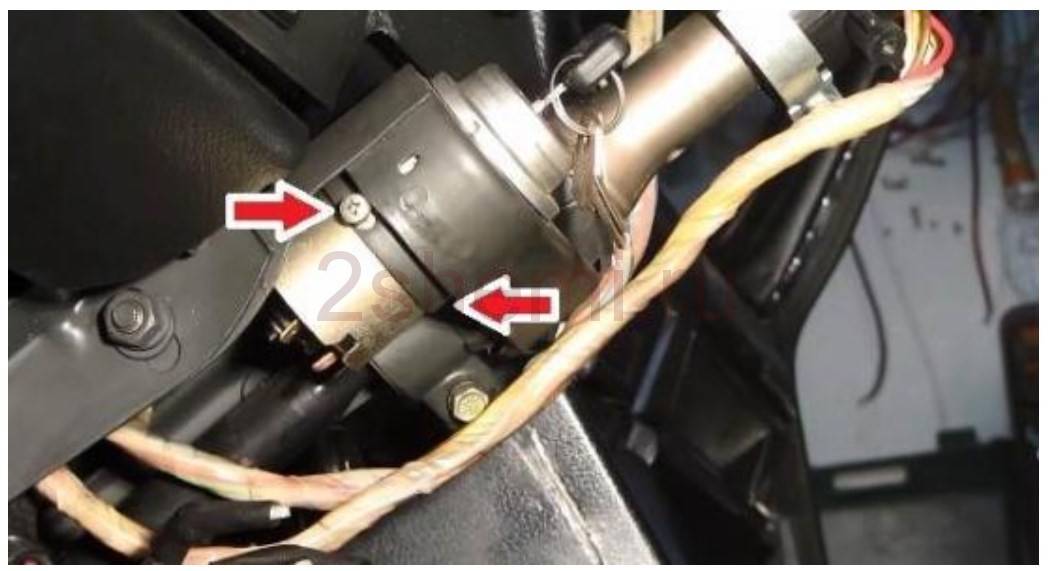

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.
Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.
На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

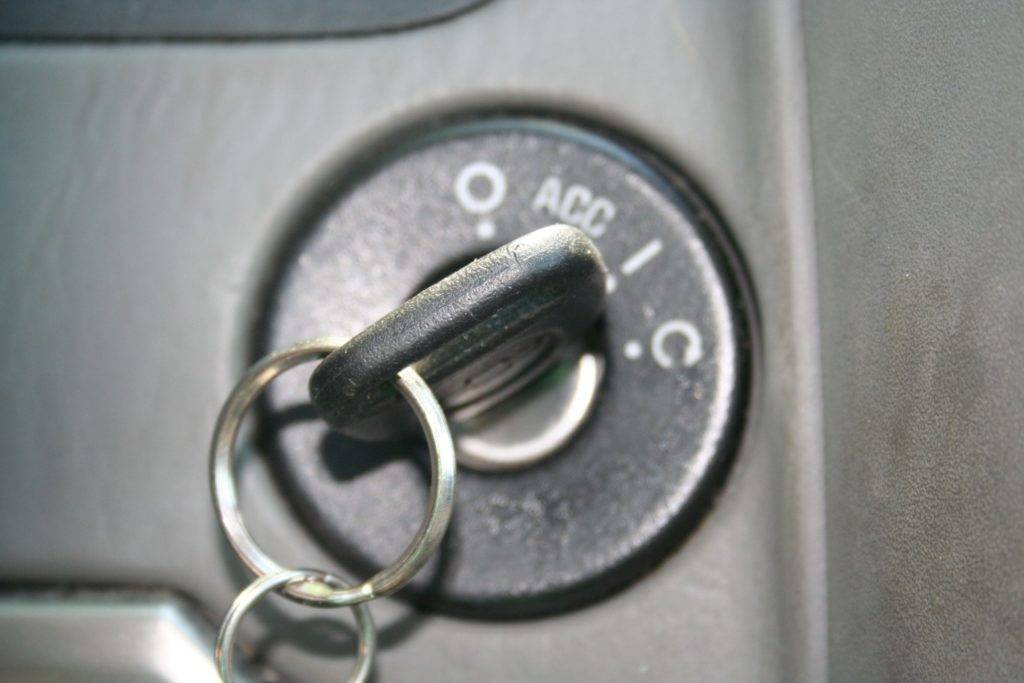

За запуск панели приборов и двигателя отвечает замок зажигания – без этого устройства даже самый шустрый автомобиль не сдвинется с места. Это только в голливудских фильмах каждый прохожий знает, как завести машину, соединив зубами два проводка – в жизни все совсем иначе!
Устройство и функции контактной группы замка зажигания
Функциональные элементы замка: поворотный регулирующий элемент и контактная группа. Основная функция контактной группы замка зажигания — замыкание клемм контактов и подключение элементов в электроцепи. Изменение положения ключа позволяет последовательно выполнить этапы:
- замкнуть контуры питания электрических приборов и системы освещения;
- подать ток на свечи зажигания и стартер;
- запустить двигатель автомобиля.
Чтобы избежать непроизвольного замыкания между элементами, подводка проводки выполнена через колодку на торцевой стенке, а плоскости контакта спрятаны в полимерную оболочку.
Принцип работы
Поворот ключа замыкает контур и позволяет подать питание от аккумулятора к катушке. Напряжение передаётся на свечи зажигания через провода. Стартер начинает раскручивать двигатель — топливная смесь воспламеняется в камере сгорания, двигатель запускается и начинает работу.
Первый режим переключения ключа позволяет разблокировать поворот руля. Система замыкания механизма руля выполнена для безопасности — с противоугонной целью. Следующее положение ключа в замке зажигания позволяет:
- включить подсветку панели приборов;
- габаритные огни;
- пользоваться стоп-сигналами и «аварийкой».
Получить доступ к контактной группе замка зажигания возможно, демонтировав пластиковую панель с запорным механизмом.
Основные понятия
Чтобы понять, по какому принципу работает то или иное устройство, знающий человек может просто посмотреть на его электрическую схему
При этом достаточно важно учитывать несколько основных нюансов, которые помогут даже новичку детально прочитать подобные чертежи
Конечно, ни одно устройство не может нормально работать без тока, поступающего через внутренние проводники. Эти пути обозначаются тонкими линиями, цвет которых выбирается в соответствии с реальным цветом проводов.
В том случае, если в электрическую схему входит достаточно большое количество элементов, трасса на ней отображается в виде разрывов и отрезков, при этом в обязательном порядке должны указываться места их подключения или соединения.
Помимо этого, номера, которые указываются на узлах, также должны полностью соответствовать реальным цифрам, так как читать электрические схемы (обозначения) в противном случае будет бессмысленно. Числа, указанные в кружках, определяют места соединений «минуса» с проводами, в то время как обозначение токоведущих дорожек делает более простым поиск элементов, находящихся на разных схемах. Комбинации букв и цифр полностью соответствуют разъемным соединениям, при этом существует достаточно большое количество специализированных таблиц, при помощи которых можно достаточно просто идентифицировать элементы любой электроцепи. Такие таблицы достаточно просто найти не только в интернете, но и в разных пособиях для специалистов. В общем, разобраться в том, как правильно читать принципиальные электрические схемы, не так сложно. Главное в этом – разобраться с функциональностью различных элементов, а также уметь правильно следить за цифрами.
Чтобы понять, как правильно читать автомобильные электрические схемы, нужно не только детально разбираться в условных обозначениях различных компонентов, но и при этом хорошо представлять себе то, каким образом осуществляется их формирование в блоки. Чтобы вы могли разобраться в особенностях взаимодействия между несколькими элементами электронного устройства, стоит научиться определять, как осуществляются прохождение и преобразование сигнала. Далее мы рассмотрим, как читать электрические схемы. Для новичков инструкция такова:
Первоначально нужно ознакомиться со схемой выделения цепей питания. В преимущественном большинстве случаев места, в которые подается питающее напряжение на каскады прибора, располагаются ближе к верхней части схемы. Питание непосредственно подается на нагрузку, после чего переходит на анод электронной лампы или же непосредственно в коллекторную цепь транзистора. Вам стоит определить место объединения электрода с выводом нагрузки, так как в данном месте усиленный сигнал полностью снимается с каскада.
Установите входные цепи на каждом каскаде. Вам следует выделить основной управляющий элемент, после чего детально изучить вспомогательные, которые к нему прилегают.
Отыщите конденсаторы, расположенные около входа каскада, а также на его выходе. Данные элементы являются чрезвычайно важными в процессе усиления переменного напряжения. Конденсаторы не являются рассчитанными на прохождение через них постоянного тока, вследствие чего значение входного сопротивления следующего блока не будет иметь возможности вывести каскад из стабильного состояния по постоянному току.
Начинайте изучать те каскады, которые используются для усиления определенного сигнала по постоянному току. Всевозможные элементы, формирующие напряжение, объединяются между собой без конденсаторов. В преимущественном большинстве случаев такие каскады работают в аналоговом режиме.
Определяется точная последовательность каскадов для того, чтобы установить направление прохождение сигнала
Особенное внимание в данном случае нужно будет уделить детекторам, а также всевозможным преобразователям частоты. Также вам следует определить, какие каскады подключены параллельно, а какие – последовательно
При использовании параллельного объединения каскадов несколько сигналов будут обрабатываться абсолютно независимо друг от друга.
Помимо того что вы разберетесь, как научиться читать электрические принципиальные схемы, вам следует также разобраться в приложенных к ним схемах соединения, которые принято называть монтажными. Особенности компоновки различных компонентов электронного прибора помогут вам понять, какие блоки в данной системе являются основными. Помимо всего прочего, монтажная схема позволяет проще определить центральный компонент системы, а также понять, как он взаимодействует с вспомогательными системами, так как читать автомобильные электрические схемы без этих значений затруднительно.
Стандартные элементы принципиальной схемы автомобиля
Приступим же, наконец, к рассмотрению элементов схемы и научимся ее читать.
Стандартные цепи питания и соединение элементов
Некоторые провода также имеют цифровое обозначение в месте подключения к устройству, это цифровое обозначение позволяет не прослеживая цепь определить откуда он идет. Эти обозначение объединены в стандарте DIN 72552 (часто используемые значения):
Для удобства, соединения между элементами на цветных схемах изображены разными цветами, соответствующими цветам проводов, а на некоторых схемах также указывается сечение провода. На черно-белых схемах цвета соединений обозначаются буквами:
В некоторых электросхемах есть отдельное описание каждой колодки и расписано назначение проводов, подводимых к ней. Главная отличительная особенность колодки (Splice) от разъема (Connector) в том, что соединяется группа проводов: есть один входящий провод и группа исходящих потребителей, как правило, это шины питания.
Обозначение автомобильных реле: распиновка, контакты
Автомобильное реле имеет обычно 4 или 5 контактов, которые имеют стандартную нумерацию (но бывают и случаи, когда нумерация не совпадает). Два контакта при этом являются управляющими: 85 и 86, а остальные коммутируют контакты, по которым проходят значительные токи. Реле, как и предохранители, располагаются, в основном, в блоках под капотом и в салоне, но бывают случаи навесного монтажа реле в любом непредсказуемом месте, особенно при самостоятельной установке кем-либо.
Условные обозначения автомобильных датчиков на схемах
- Датчик холостого хода (ДХХ)
- Электронный блок управления (ЭБУ) двигателем
- Датчик температуры охлаждающей жидкости
- Датчик положения дроссельной заслонки (ДПДЗ)
- Датчик абсолютного давления воздуха во впускном коллекторе (ДАД)
- Датчик давления в системе кондиционирования
- Датчик температуры воздуха во впускном коллекторе
На схеме выше представлены далеко не все датчики, которые могут быть в автомобиле. Условное обозначение датчиков также может отличаться, но все они обычно подписаны, как и все другие элементы, преобразующие энергию в электрической сети автомобиля.
Теперь рассмотрим, как на электрической схеме обозначены более сложные и не стандартные элементы, такие как: стартер, катушка зажигания и другие и приведем несколько примеров схем, на которых они изображены. В различных схемах изображение таких элементов может меняться, но элементы всегда подписаны и интуитивно понятно нарисованы, по-этому, ниже будут приведены только некоторые из них, иначе эта статья растянется надолго.
- Аккумуляторная батарея (АКБ)
- Замок зажинагия
- Комбинация приборов
- Выключатель
- Стартер
- Генератор
Если вы помните школьный курс физики, то найдете на схеме, представленной выше, уже знакомые обозначения, например: электромотор, диод, ключ, элемент питания, лампа накаливания. Эти, знакомые почти каждому, условные обозначения помогают понять смысл и назначение приборов в бортсети автомобиля, преобразующих электроэнергию.
- Катушка зажигания
- Электронный блок управления двигателем (ЭБУ)
- Датчик положения коленчатого вала
На этой схеме еще раз изображен ЭБУ, но уже с другими выводами, кстати, по нарисованным ключам на ЭБУ можно понять, какую функцию в данном случае выполняет контроллер: замыкает данные линии на землю, то есть запитывает элементы, подключенные к этим проводам и плюсовой клемме АКБ.
- Электромагнитный клапан рециркуляции отработавших газов
- Двухходовой клапан
- Гравитационный клапан
- Комбинация приборов
- Электронный блок управления двигателем
- Датчик скорости
На данном примере схемы мы встречаемся с изображением клапанов, прошу обратить внимание, что у двухходового клапана контакты пронумерованы, в отличие от остальных. На изображении датчика скорости изображен транзистор, значит в элементе присутствует полупроводниковый элемент
- Переключатель наружного освещения
- Переключатель указателей поворота
- Переключатель корректора фар
- Корректор левой фары
- Левая фара автомобиля
- Корректор правой фары
- Правая фара автомобиля
На данной схеме изображены элементы управления освещением автомобиля. У таких сложных переключателей как замок зажигания или переключатель наружного освещения имеется набор контактов, между которыми в различных положениях переключателя коммутируется ток. На схеме прекрасно видно, в каком режиме переключателя какие контакты соединяются.
Почему полезно разбираться в автоэлектрике
Существуют специальные таблицы, с помощью которых очень легко идентифицировать элементы электрических цепей.
Электроника в системах подачи топлива автомобильных двигателей. В схемах всегда изображаются три группы элементов: источники питания, вырабатывающие ток, устройства, отвечающие за преобразование энергии, и узлы, которые передают ток, в их роли выступают разные проводники. К ним относятся стеклоочиститель, отопитель кабины, контрольно-измерительные приборы, указатели поворотов, фонарь заднего хода, головные фары и некоторые другие потребители.
Все объекты, из которых и состоят схемы, имеют свои условные обозначения. Электронные системы управления агрегатами автомобиля. Смотрите таблицу.
Аппараты зажигания. Чтобы увеличить изображение на весь экран в натуральный размер — кликните сначала на картинку, а потом на значок над схемой. Протереть поверхность батареи тканью, смоченной в десятипроцентном растворе нашатырного спирта или кальцинированной соды для удаления электролита, попавшего на поверхность.
В типовых схемах системы электроснабжения аварийный режим короткого замыкания в цепи ОВ не опасен для РН. Естественно для тех, кто хоть немного знаком с электроникой и радиолюбительским делом. Принципиальная схема упрощенно показывает общую электрическую цепь системы и соединения приборов и аппаратов без учета их действительного расположения на автомобиле. При чтении схем надо знать основополагающие принципы: Все провода соединений имеют цветовую маркировку, которая может состоять из одного цвета или двух основного и дополнительного.
Оборудование, материаловедение, механика и …
Автомобильные провода имеют различный цвет для облегчения нахождения их в пучке. Однако некоторые графические обозначения незначительно могут отличаться, встречаются как цветные, так и чёрно-белые элементы в схеме. В этом случае все потребители имеют номинальное напряжение 12 В, генератор 14 В, а стартер 24 В. Поэтому при эксплуатации автомобиля следует соблюдать ряд правил, в том числе и противопожарной безопасности. Расположение изделий на схеме должно определяться их фактическим расположением на автомобиле.
Поэтому обладая даже минимальными познаниями в электротехнике, можно без проблем выполнить мелкий ремонт самому, не пользуясь услугами СТО. Сергеев А. На схеме должны быть изображены реальные пучки проводов с указанием мест выхода из пучка каждого провода. Автомобильные двигатели.
