Лада Приора: ЭУР, неисправности и ремонт электроусилителя

Способы определения механических повреждений ЭУР и рулевых механизмов

Проверка механических повреждений производится только тогда, когда ЭУР в целом функционирует некорректно, но на дисплее бортового компьютера нет ошибок. Для диагностики механических поломок следует повернуть руль в разные стороны до упора при запущенном моторе. Разумеется, при этом машина должна находиться на одном месте. Если при вращении рулевого колеса вам приходится прикладывать значительно больше усилий, чем всегда, это говорит о неисправности в работе системы и поломке одного из компонентов. Такая же неполадка может свидетельствовать о выходе из строя других составляющих рулевой системы.

Для более точного определения неполадок следует осуществить тщательную проверку работоспособности. Вам нужно будет загнать свою Ладу Приору на эстакаду, яму либо подъемник, после чего внимательно произвести диагностику всех составляющих ходовой части. Нужно проверить рейки, рулевые тяги и прочие компоненты, поскольку есть вероятность, что сам усилитель рабочий, а признаки неисправности связаны с другими неполадками. Для обслуживания электроусилителя в домашних условиях вам придется полностью разобрать систему, очистить ее составляющие и собрать обратно.

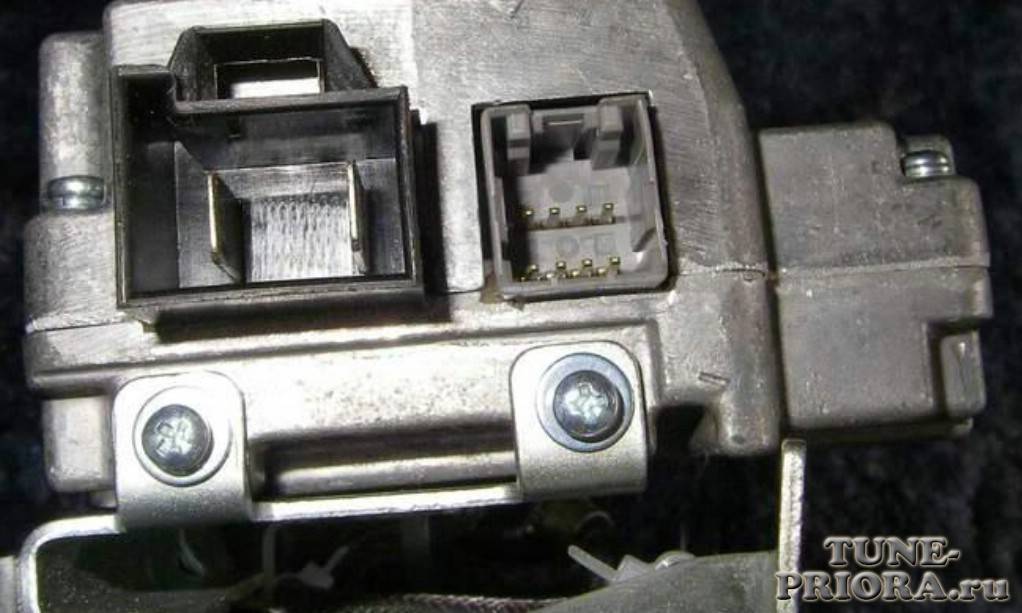

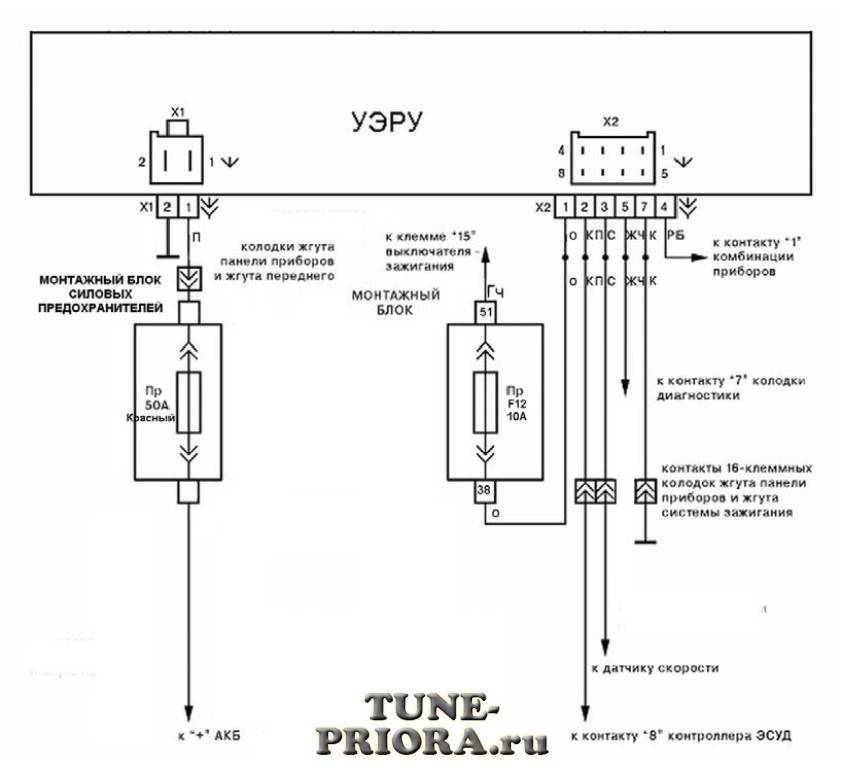

Схема распиновки и обозначений контактов ЭУР

ГУР (гидроусилитель руля) когда-то был пределом мечтания для многих, но с ним приходилось возиться – чего стоил только постоянный долив рабочей жидкости в бачок, плюс бережливое отношение к механизму.

Преимущества, которые получает владелец Приоры с ЭУР:

Более надежный механизм. Все просто – нет того, что часто ломается (шкивы, шланги) или заканчивается (жидкость). Кроме того, с ЭБУ можно получить диагностические данные по неисправностям. На установку, по заявлению производителя, уйдет не более 1,5 часов – с проводами все выйдет гораздо проще, чем с подключением шлангов. Кроме того, залезать в моторный отсек не придется. Пассивная безопасность при ударе Регулируемость. Изначально, после установки, усилие будет увеличиваться с ростом скорости движения автомобиля. Это можно изменить, перепрограммировав данные в ЭБУ – например, снижать усилие от механизма с повышением скорости движения. Энергосбережение. Электродвигатель внутри не работает постоянно – он запускается только лишь тогда, когда водитель начинает поворачивать руль.

Неправильно было бы умолчать о недостатках:

Не «чувствуется» дорога – ГУР делает машину более чувствительной, опытный водитель ценит это. Механизм ЭМУР (электромеханический усилитель руля) стоит дороже, чем ГУР. Основные неисправности

Лучший расклад – это выявление неисправности устройства перед началом движения, иначе сюрприз во время движения может привести к неожиданностям. Получается, что человек во время движения продолжит прикладывать малое усилие к повороту руля, из-за чего во время предполагаемого поворота автомобиль может уйти прямо.

Включая зажигания, всегда дожидаются загорания всех лампочек датчиков. Загорится и датчик ЭУР в виде руля. В течение двух секунд электронный блок управления проводит диагностику всей системы, если по истечении этого времени датчик не перегорит, ЭБУ нашел неисправность.

Не всякое нарушение работы ЭБУ отражается на приборной панели:

Толчки в рулевом колесе; При выключеном двигателе и при включенном, усилия рук, практически одинаковы. Как было сказано ранее, управляет всем ЭБУ. Конечно же, о любой поломке можно узнать через диагностический разъем, к которому можно подключиться самостоятельно. Он может выдать следующие коды ошибок, которые касаются ЭУР:

Если электроусилитель руля на Приоре не работает, и даже нет возможности подключиться к диагностическому разъему, можно попробовать старый «дедовский» метод:

Вставить ключ в замок зажигания В восьмиконтактном разъеме блока управления замкнуть контакты 6 и 7 (первый – около защелки, верхний правый); Включить зажигание, но не включать двигатель. При этом необходимо смотреть на приборную панель – на то место, где загорается иконка ЭМУР.

Как сохранить подольше ЭУР в рабочем состоянии

Очень часто ЭУР у Приоры не работает и выходит из строя из-за неаккуратного вождения. Для того, чтобы отремонтированный электроусилитель проработал как можно дольше, следует придерживаться простых правил:

не оставлять на длительное время рулевое колесо на крайней позиции;
не делать резкого движения автомобилем, когда тот находится в крайней позиции;
при развороте авто или его парковки нельзя держать руль на крайней позиции больше пяти секунд;
регулярные плановые осмотры ЭУР;
во время езды обращать внимание на посторонние звуки, исходящие от электроусилителя.

Придерживайтесь этих правил, и вы долгое время можете не сталкиваться с ремонтом ЭУР.

https://youtube.com/watch?v=VwHI8zwxn4o

Устранение стука рулевой рейки путем подтягивания

Стук рулевой рейки на Калине — довольно частое явление. Примерно год назад стали появляться небольшие постукивания на разбитой грунтовке или щебне. А со временем стуки стали все сильнее. Давно собирался заняться этим ремонтом, но никак руки не доходили. Хотя, ремонтом это назвать трудно, так как разбирать ничего не придется, а нужно будет лишь подтянуть гайку. Теперь обо всем по порядку и более подробно. А для начала, как всегда список необходимых инструментов:

1. Головка с воротком или обычный на 10
2. Ключ на 13 (головка будет удобнее всего)
3. Специальный ключ для подтягивания рулевой рейки Калины (ВАЗ 2110)

Как добраться до механизма регулировки рулевой рейки

Чтобы можно было все сделать без ямы или подъемника, необходимо выполнить предварительные действия для того, чтобы добраться до регулировочной гайки.

Первым делом отсоединяем аккумулятор, снимаем обе клеммы:

Затем откручиваем крепление батареи, вывернув две гайки по краям:

Теперь можно снимать его и убрать подальше, чтобы не мешался. Как видите, немного места освободили, но это еще не все:

Теперь приподнимаем пластмассовую подставку, под которой находится еще 4 болта:

Которые также необходимо отвернуть:

И после этого нужно сдвинуть эту металлическую площадку немного вперед, чтобы она отсоединилась от подушки крепления корпуса воздушного фильтра.

А теперь можно ее просто отодвинуть немного назад, чтобы получит еще больше места и доступа к рулевой рейке. Примерно это будет выглядеть следующим образом, как я представил на фото ниже:

Порядок подтяжки рейки на Калине

Теперь нам нужно подлезть рукой под рулевую рейку в том месте, где на фото отмечено желтым кружком, только под низом, с внутренней стороны

и нащупать там резиновый колпачок, который необходимо извлечь, чтобы ключ лучше надевался:

Как видите на фото выше, удачно вынуть мне его не удалось, он лопнул пополам при изъятии, так как сидел довольно плотно. Постарайтесь такого не повторить. Далее, берем специальный ключ, о котором я упоминал выше:

И пробуем подлезть рукой под рейку Калины, чтобы вставить его в нужное отверстие — оно показано ниже, сфотографировал снизу, чтобы более понятно было, как все это выглядит:

Не стоит сильно подтягивать рулевую, так как вы можете переусердствовать и тогда при поворотах, рейку может закусывать, что небезопасно для вождения. Лично на моем примере, пришлось сдвинуть гайку примерно на 30 градусов. И этого вполне хватило, чтобы все стало нормально. Сразу же проверьте после выполнения данной процедуры, не возникают ли проблемы при поворотах руля до упора.

Лада Приора: основные проблемы электроусилителя руля и их устранение

• Лада Приора: основные проблемы электроусилителя руля и их устранение
• Как определить, что ЭУР нуждается в ремонте
• Основные неисправности электроусилителя руля и их причины
• Как выполнить ремонт ЭУР своими руками
• ЭУР на Лада Приора: неисправности и способы устранения
• Правила эксплуатации электроусилителя руля, продлеваем срок жизни ЭУР

• Как определить, что ЭУР нуждается в ремонте
• Основные неисправности электроусилителя руля и их причины
• Как выполнить ремонт ЭУР своими руками
• Правила эксплуатации электроусилителя руля, продлеваем срок жизни ЭУР

Как определить, что ЭУР нуждается в ремонте

Не работает электроусилитель на Приоре очень часто. Он отказывается работать как на новых автомобилях, так и на авто с пробегом.

При возникновении неполадок с электроусилителем на приборной панели загорается кнопка желтого цвета, на которой нарисован руль с восклицательным знаком. Эта кнопка извещает о неисправностях в работе или отказе от работы электроусилителя руля.

Управлять автомобилем можно и без помощи электроусилителя. Для этого лишь нужно вытащить предохранитель ЭУР, который расположен слева от руля. Неисправности ЭУР на Приоре не должны вас пугать, так как эта неисправность устраняется даже своими силами.

Основные неисправности электроусилителя руля и их причины

Отказывает электроусилитель руля на Приоре по таким причинам:

1.При включении зажигания ЭУР не проходит самоконтроль и сам отключается, чтобы не мешать водителю и не создавать аварийную ситуацию на дороге. В этом случае ремонт обойдется дорого.

2. Не работает электроусилитель руля на Приоре и по причине неисправности датчика скорости. ЭУР сканирует скорость автомобиля со спидометра, который получает данные от датчика скорости. Когда датчик ломается, он начинает выдавать неверную информацию. Тогда ЭУР самопроизвольно отключается, так как не знает точной скорости авто. В таком случае ремонт электроусилителя проводится путем замены датчика.

Если на Приоре не работает электроусилитель руля, вам сразу же даст об этом знать мигающая ошибка на приборной доске.

Как выполнить ремонт ЭУР своими руками

Электроусилитель руля Приоры имеет несколько причин неисправности и один путь их решения. Для ремонта вам понадобится:

1. Головка на 8 и 13 мм
2. Трещотка или вороток
3. Удлинитель
4. Молоток
5. Зубило

ЭУР на Лада Приора: неисправности и способы устранения

Сначала вам необходимо снять кожух рулевой колонки, далее снять замок зажигания и рулевое колесо. В случае с ЭУР на Приоре неисправности следует устранять шаг за шагом.

головки на 8 мм и трещоткиотсоединить провода питания от блока управления ЭУРом.

Далее следует открутить стяжной болт у крепления кардана с рулевой рейкой. Зубилом и молотком немного расширьте стяжной “хомут” кардана.

После этого можно откручивать гайки крепления ЭУР к кузову. Две гайки находятся в передней части и еще две в нижней. Когда все гайки откручены, ЭУР нужно снять с вала рулевой рейки. Меняем его на новый и собираем механизм в обратном порядке.

Ремонт электроусилителя руля Приоры своими руками значительно сэкономит ваш бюджет.

Правила эксплуатации электроусилителя руля, продлеваем срок жизни ЭУР

Часто не работает ЭУР Приоры и по причине неправильного его использования. Для того, чтобы не отказал электроусилитель на Приоре, следует избегать простые правила:

Не оставлять рулевое колесо на долгое время в крайних положениях. Нельзя при крайнем положении руля резко трогаться с места.

При парковке или развороте авто не нужно удерживать руль в крайнем положении дольше 4-5 секунд.

Регулярный технический осмотр механизма ЭУР Приоры выявит неисправности и поможет сразу их устранить.

Следует обращать внимание на непонятные звуки, которые издает электроусилитель

Методика самостоятельной диагностики неисправностей ЭУР на приоре

	На автомобилях семейства Лада Приора применяются только безредукторные электромеханические усилители рулевого управления: — 2170-3450008-01 пр-во «Автоэлектроника» г.Калуга; — 2170-3450008-00 пр-во «ДААЗ» г.Димитровград (возможны поставки в будущем). ЭУР изделие необслуживаемое, неремонтируемое. Замену при рекламации производить заменой изделия в сборе. Информацию о технических характеристиках ЭУР смотрите здесь.
	Диагностика ЭУР без сканера (методом «скрепки»): — выключить зажигание; — замкнуть контакты 6 и 7 8-ми контактного разъема блока управления (БУ) ЭМУР, находящегося рядом с силовым, питающим БУ; — включить зажигание и читать коды через мигание лампы диагностики. Примечание: Внимательно смотрите, что замыкаете!!! Трижды проверьте, правильно ли Вы нашли нужные контакты!!!
	Если смотреть на разъем ЭБУ со стороны проводов (8-и контактный черный разъем, 1-й контакт сверху справа около защелки), то справа налево идет счет таким образом: 1 — голубой (замок зажигания +12в) 2 — коричнево-красный (тахометр) 3 — серый (скорость автомобиля) 4 — розово-белый (контрольная лампа ЭМУР) 5 — желто-черный (K-Line) 6 — пустой (L-line) 7 — коричневый (масса) 8 — пустой
Временные параметры светового кода: — длительность начальной паузы – 2 сек — длительность длинного сигнала – 2 сек — длительность короткого сигнала – 0,5 сек — длительность паузы между сигналами – 0,5 сек — длительность паузы между кодами – 2 сек Расшифровка кода: — 1 длинный 1 короткий — Система исправна — 1 длинный 2 коротких — Отсутствие сигнала оборотов двигателя — 1 длинный 3 коротких — Неисправность датчика момента — 1 длинный 4 коротких — Неисправность двигателя ЭМУР — 1 длинный 5 коротких — Неисправность датчика положения рулевого вала — 1 длинный 6 коротких — Неисправность датчика положения ротора двигателя ЭМУР — 1 длинный 7 коротких — Неисправность бортсети автомобиля (ниже 10В либо больше 18В) — 1 длинный 8 коротких — Неисправность блока управления ЭМУР — 1 длинный 9 коротких — Неисправность датчика скорости автомобиля Описание кодов неисправностей ЭМУР, считанных из внутренней памяти при помощи диагностического прибора ДСТ-2М, программа МГ-10: C1011 — Цепь сигнала оборотов двигателя автомобиля, отсутствие сигнала C1012 — Цепь сигнала датчика скорости автомобиля, отсутствие сигнала C1013 — Напряжение бортсети автомобиля ниже минимального порога C1014 — Напряжение на замке зажигания ниже минимального порога C1021 — Напряжение основного вывода датчика момента C1022 — Напряжение контрольного вывода датчика момента C1023 — Неверный сигнал основного и/или контрольного вывода датчика момента C1024 — Датчик момента, отсутствие сигнала C1031 — Датчик положения рулевого вала, неисправность цепи основного сигнала, либо несоответствие допустимому диапазону C1032 — Датчик положения рулевого вала, неисправность цепи контрольного сигнала, либо несоответствие допустимому диапазону C1033 — Датчик положения рулевого вала, отсутствие питания C1041 — Датчик положения ротора двигателя, неисправность цепи фазы А либо несоответствие допустимому диапазону C1042 — Датчик положения ротора двигателя, неисправность цепи фазы В либо несоответствие допустимому диапазону C1043 — Датчик положения ротора двигателя, неисправность цепи фазы С либо несоответствие допустимому диапазону C1044 — Неверная последовательность датчика положения ротора двигателя C1045 — Датчик положения ротора двигателя, отсутствие питания C1050 — Замыкание на массу в силовых цепях C1051 — Двигатель, превышение тока через фазную обмотку А C1052 — Двигатель, превышение тока через фазную обмотку В C1053 — Двигатель, превышение тока через фазную обмотку С C1054 — Двигатель, обрыв фазных обмоток C1055 — Двигатель, обрыв фазной обмотки А C1056 — Двигатель, обрыв фазной обмотки В C1057 — Двигатель, обрыв фазной обмотки С C1058 — Двигатель, замыкание фазных обмоток C1059 — Замыкание обмотки фазы А двигателя C1060 — Замыкание обмотки фазы В двигателя C1061 — Замыкание обмотки фазы С двигателя C1070 — Неисправность не опознана C1071 — Блок управления, ошибка ОЗУ электронного блока C1072 — Блок управления, ошибка ПЗУ электронного блока C1073 — Блок управления, ошибка ЕЕРROM электронного блока C1074 — Реле электронного блока C1075 — Блок управления, превышение температуры радиатора C1076 — Напряжение питания элементов ЭБУ ниже минимального порога C1077 — Напряжение на силовых конденсаторах ниже минимального порога C1078 — Время заряда силовых конденсаторов C1079 — Ток одной из фазных обмоток выше максимального порога C1080 — Пробой как минимум одного из верхних силовых транзисторов

Основные поломки ЭУР

Опытные водители и владельцы «Приор» могут наблюдать следующую тенденцию – поломки случаются в одних и тех же деталях, слабых местах системы. Почему же так происходит?

Первое, на что нужно обратить внимание – работа электроусилителя руля. После того, как произведено полноценное отключение системы, на бортовом компьютере должен появиться код – он сообщает о причине поломки

Каждый код имеет свою расшифровку. Однако очень часто реальную причину прекращения функционирования усилителя удается определить только после того, как проведется полноценная диагностика. Для того, чтобы узнать о природе поломки электроусилителя руля лада приора, делается следующее:

1. Выключается двигатель и пару раз проворачивается руль.
2. Включается мотор и «баранка» проворачивается несколько раз.

Отсутствие изменений в приложенных усилиях — верный показатель отключения ЭУР.

Ездить вполне возможно и с отключенной системой, однако делать это не рекомендуется. Очень трудно разобраться в особенностях управления с наличием электроусилителя и без него. Поэтому лучше выполнить диагностику. Она поможет определить, какой из компонентов вышел из строя, можно ли его починить или лучше заменить на новый.

Иногда можно наблюдать следующую ситуацию: спидометр одновременно с датчиком перестают функционировать. Возникает это чаще всего из-за неисправности датчика скорости. Датчик предоставляет данные БУ, а тот обрабатывает информацию на спидометре и определяет подачу нужного объема усилия.

Если причина поломки именно в датчике, решение проблемы простое. Достаточно проверить качество проводов и при необходимости сделать замену на новые. Если провода исправны, рекомендуется заменить сам датчик.

Остановка деятельности электроусилителя руля может произойти и из-за недостаточного напряжения. Возникает это в связи с нарушениями изоляции проводов — могут случаться короткие замыкания. По этой же причине перестает работать генератор. Датчик имеет огромной количество проводов, которые со временем могут запылиться или засориться. В таком случае нужно разбирать его, проводить «генеральную уборку».

Процесс извлечения предохранителя

Если во время ровного и плавного движения вперед автомобиль резко поворачивает в сторону, рекомендуется провести внеплановую диагностику. Ведь такое непредсказуемое поведение электроусилителя руля Приора не обойдется без аварийных ситуаций. Припаркуйтесь и отключите узел: отсоедините предохранитель для прекращения подачи напряжения на усилитель.

Для извлечения предохранителя нужно провести следующие действия:

• находим крышку монтажного блока, локализация — возле левой ноги водителя;
• совершаем проворот фиксаторов;
• отключаем сцепление;
• находим блок, в котором расположен предохранитель;
• извлекаем его.

Неисправность авто говорит о проблемах ЭУР. Причин для этого может быть много, поломка одной детали или нескольких. Чтобы максимально точно определить причину, обратитесь за специализированной диагностикой. А уже заменить или отремонтировать испортившеюся деталь можно и самостоятельно.

Процесс изъятия электроусилителя

Если принято решение заменить на автомобиле приора электроусилитель руля или убедиться в рабочем состоянии отдельных его деталей, извлекать агрегат нужно полностью. Для этого понадобятся:

• зубило;
• головка на 8 или на 13;
• удлинитель;
• трещотка.

Процесс извлечение ЭУР простой и быстрый. Процесс длительный: нужно снять руль управления, взяться за подушку безопасности, затем снять кожух и последнее – замок зажигания. После всего этого можно доставать электроусилитель.

Проблемы в работе гидроусилителя

Все поломки ГУР Приоры, а также причины и методы их устранения перечислены в таблице:

Неисправность	Причина	Способ устранения
При повороте руля ощущается отдача (толчки в противоположную сторону)	Износ или слабая натяжка ремня привода насоса	Замена или регулировка натяжения ремня
Для поворота руля нужно прикладывать большое усилие	Износ ремня насоса или слабое натяжение. Низкий уровень жидкости в бачке. Засорен фильтр бачка с жидкостью. Низкое давление насоса или воздушная пробка в системе. Недостаточное количество холостых оборотов двигателя.	Отрегулировать или заменить ремень привода. Долить жидкость в бачок. Заменить или прочистить фильтр. Заменить насос. Удалить воздушную пробку. Отрегулировать холостой ход.
Требуется большее усилие для вращения руля в среднем положении	Неисправен насос или рулевой механизм	Проверка, ремонт или замена насоса. Найти и устранить неисправность рулевого механизма
Требуется большее усилие для поворота руля в одну из сторон	Насос вышел из строя	Ремонт или замена насоса
Рулевое управление нечёткое	Недостаточно жидкости в бачке или ее утечка. Воздух в системе гидроусилителя. Выработка ресурса.	Долить жидкость и устранить утечки, если они есть. Удалить воздушную пробку. Проверить узлы рулевого управления и заменить при необходимости. Заменить шины.
Требуется большое физическое усилие, чтобы быстро повернуть руль	Ослабло натяжение ремня. Воздух в системе. Неисправен насос. Поломки деталей механизма рулевого управления. Плавающие холостые обороты.	Натянуть ремень. Удалить воздушную пробку. Заменить насос, если ремонту не подлежит. Проверить и устранить неисправности деталей рулевого механизма. Отрегулировать холостой ход.
Шум при работе ГУРа	Мало жидкости в бачке. Жидкость сбрасывается через предохранительный клапан (при повороте руля в крайнее положение слышен свист).	Долить жидкость и устранить течь. Удалить воздушную пробку. Проверить давление насоса, отремонтировать или заменить деталь.
Вибрация руля	Воздушная пробка. Нарушена балансировка колес или повреждены шины.	Удалить воздух. Отбалансировать колеса или заменить шины

https://youtube.com/watch?v=jCiqbsfcl2k

В практическом плане ГУР чаще меняют на новый или на заведомо исправный. Оригинальное устройство стоит немало, поэтому выбирают аналоги. Модели китайских производителей зарекомендовали себя как недорогой вариант неплохого качества.

Демонтаж и разбор электроусилителя

Перед тем, как снять усилитель, нужно демонтировать все подрулевые переключатели. Снимите накладку рулевой рейки и демонтируйте устройства, не забыв отключить разъемы от питания.

Как убрать ЭУР своими руками:

1. Сняв переключатели, нужно будет произвести демонтаж нижней поперечины приборной панели. Для этого вам необходимо нажать на крепления, с помощью которых фиксируется разъем с проводами, а затем отключить проводку от управляющего модуля. Когда эти действия будут выполнены, можно будет отключить разъем от выключателей.
2. Кронштейн системы закреплен при помощи гаек, вам нужно будет их открутить гаечным ключом.
3. После этого рулевую рейку нужно будет аккуратно опустить вниз. Чтобы сделать это, вам нужно будет найти болт, крепящий кардан к валу усилителя. Данный болт необходимо выкрутить, но при откручивании нужно будет зафиксировать гайку, это позволит предотвратить ее проворачивание. Когда болт будет извлечен, крепление надо будет разжать, после чего промежуточный вал аккуратно демонтируется. На данном этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, поскольку его выполнение позволит предотвратить возможные проблемы с установкой в дальнейшем. В том случае, если метки на валах не будут соответствовать, это может стать причиной неполадок в работе усилителя. При демонтаже будьте аккуратны и не повредите проводку, поскольку это также приведет к неработоспособности ЭУР.
4. Когда узел будет демонтирован, его надо будет разобрать и заменить вышедшие из строя элементы. Дальнейший монтаж производится в обратном порядке (автор видео — Мурзик Белый).

Читать также: Чем оттереть скотч от кузова автомобиля

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

• Попробуйте промыть старый датчик.
• Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
• Далее очистителем обильно обрабатывается шток, игла и пружина.
• Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
• Повторно промойте устройство, а затем верните его на место.
• Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Ваз 2109 циркуляция охлаждающей жидкости

Ваз 21074 инжектор не заводится причины

Не горит лампочка давления масла ваз 2114 при включенном зажигании, как отремонтировать

Кпп ваз 2114 устройство схема

Ваз 2107 инжектор, плавают обороты на холостом ходу, причины

ВАЗ 2115 печка не греет

Установка кнопки зажигания на ваз

Направляющие клапанов для ваз

Электроусилитель рулевого управления Лада Приора: устройство ЭУР и принцип работы

Итак, электроусилитель руля  обеспечивает необходимую легкость во время вращения рулевого колеса на месте или в движении. Механизм создает усилие, которое передастся на систему рулевого управления.

При этом в отличие от ГУР, усилитель ЭУР не отнимает мощность двигателя, не нуждается в сложной схеме нагнетания под высоким давлением гидравлической жидкости, меньше шумит, не течет и теоретически должен быть более надежным.

По этой причине сначала ВАЗ ставил на некоторые модели ГУР, но затем начали ставить электроусилитель руля на Приору, Калину и т.д. Однако на деле ЭУР также не лишен недостатков, данный узел ломается, причем в ряде случаев чаще и раньше, чем ГУР.

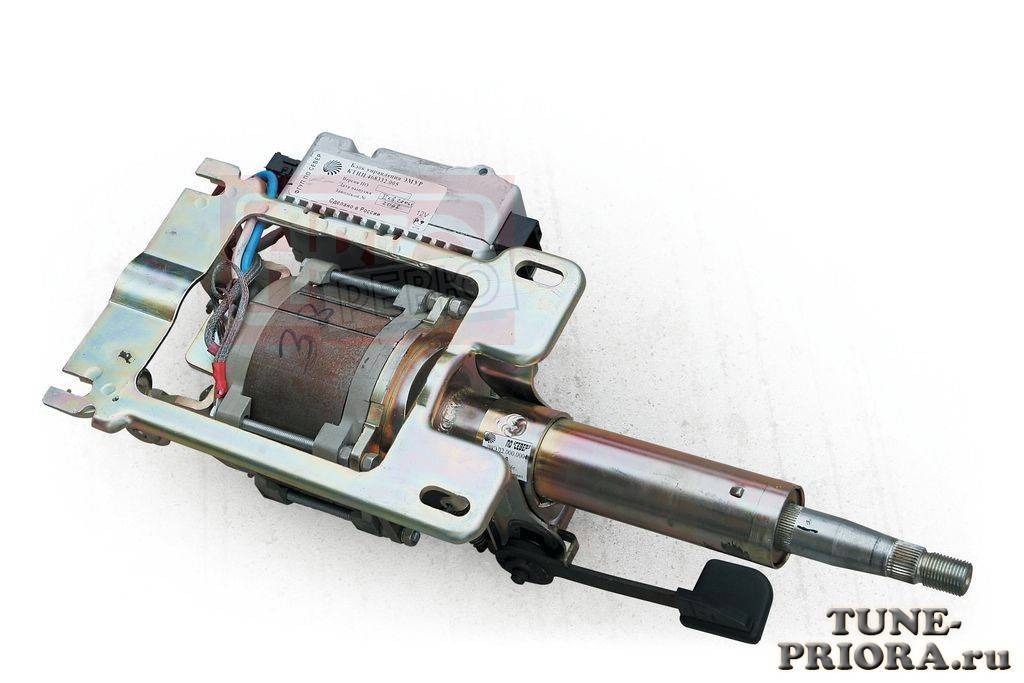

Начнем с устройства ЭУР. Основные составные элементы электрического усилителя руля можно поделить на три группы:

• механика;
• электрика;
• управляющая электроника;

Механика фактически представляет собой элементы рулевого управления (например, входной и выходной вал и т.д.). Электрика предполагает электрический мотор усилителя, выводы, клеммы, контакты. Электроника включает в себя блок управления ЭУР (ЭБУ ЭУР), группу датчиков ЭУР, разъемы. В совокупности, рулевая рейка Приора с ЭУР выполнена так, чтобы электрический мотор мог создавать усилие.  При этом самой «слабой» частью считается именно электроника, а не механическая часть.

Что касается принципа работы ЭУР, он достаточно прост. Когда водитель поворачивает рулевое колесо, датчики фиксируют поворот рулевого вала, после чего подключается электромотор, который и создает необходимое дополнительное усилие. Казалось бы, решение простое и надежное, однако это не совсем так.

Диагностика

Прежде всего, следует указать, что поломка, произошедшая с ЭУР, определяется по индикации на панели приборов. На ней имеется лампочка, на которой схематически изображено рулевое колесо и восклицательный знак.

В норме после запуска мотора она зажигается на пару секунд и затем после самодиагностики, проводимой ЭБУ, гаснет, когда никаких отказов не выявлено. Но при обнаружении проблемы индикация не отключается.

Не стоит при этом забывать, что контроллер электрического усилителя по периферии поддерживает связь с ЭБУ автомобиля. Потому такого рода поломки лучше выявлять на станции техобслуживания, при помощи компьютера.

Впрочем, в настоящее время в продаже имеются индивидуальные приборы для проверки работоспособности тех или иных электронных узлов. Они просты в эксплуатации и стоят довольно недорого – до 1,3 тысячи рублей.

Таким образом, выяснить, что случилось с автомашиной, позволяет индивидуальный сканер. Его следует подключить к ЭБУ – последний выдаст коды ошибок. Все имеющие отношение к неисправностям ЭУР начинаются на «С». В частности, С1013 сигнализирует о слишком низком напряжении в бортовой системе – это означает, что его не хватает для нормальной работы усилителя.

Как отмечают специалисты, наиболее часто встречающиеся проблемы следующие:

• обрыв, подгорание или замыкание проводов, питающих ЭУР (они красного и черного цветов, имеют большее сечение, чем остальные, а также входят в отдельный разъем);
• перегорание предохранителя;
• малое напряжение.

В последнем случае требуется проверить как аккумуляторную батарею, так и генератор.

Признаки полного отказа электроусилителя ВАЗ

Как свидетельствует практика, у данного агрегата не так много неисправностей, поломки происходят в одних и тех же элементах. Первое, что следует разобрать — полный отказ электроусилителя. При отключении ЭУР проверьте экран бортового компьютера, вероятнее всего, вы увидите на нем код, который сообщает о неисправностях в агрегате. Однако в некоторых случаях диагностировать отключение ЭУР можно лишь на практике. Выполните следующие действия:

1. Выключите мотор и несколько раз поверните руль в разные стороны.
2. Повторите данные действия, однако уже при заведенном двигателе.
3. Усилие при повороте рулевого колеса не поменялось? Значит агрегат отключился полностью.
