ГБО третьего поколения, особенности конструкции, установка и подключение

Из чего состоит и как работает оборудование

ГБО 2 поколения (пропановое или метановое) применяется в автомобилях с моторами инжекторного и карбюраторного типа. Такое оборудование лучше всего подходит на машины до 3-го экологического класса (Евро 0,1,2). Начиная с евро 3 рациональнее устанавливать 4-ое поколение ГБО.

Устройство на карбюраторе

Комплектация ГБО 2 для карбюратора Комплект второго поколения включает:

• клапан заправочный;
• газовый баллон с мультиклапаном и датчиком уровня;
• заправочная, расходная магистрали;
• редуктор с фильтром грубой очистки (бывает выносной фильтр с электромагнитным клапан подачи газа);
• кнопка выбора типа топлива;
• дозатор газовой смеси (регистр мощности);
• устройство смешивания газа с воздухом (смеситель);
• электромагнитный клапан, перекрывающий доступ бензина в силовой агрегат при переводе его на газ.

Принцип работы оборудования 2-го поколения на карбюраторном двигателе следующий:

Запуск и прогрев двигателя происходит на бензине. Далее клавиша переводится в нейтральное положение для выработки топлива из поплавковой камеры карбюратора. Тем самым, в работу включается электромагнитный клапан, который перекрывает подачу бензина.

После чего переключатель ставится в положение подачи газа, активировав газовый клапан. Так газ, находящийся в баллоне в жидком состоянии, через мультиклапан и магистральный трубопровод поступает к редуктору. На этой стадии смесь проходит предварительную грубую очистку.

При прогреве редуктора от охлаждающей жидкости ДВС, сжиженный газ преобразуется в пар. В парообразной фазе топливо, проходя через регистр мощности, смешивается с воздухом в карбюраторе.

Затем готовая газовая смесь, попадая через впускной коллектор и клапаны ГБЦ, воспламеняется посредством искры в камере сгорания цилиндра двигателя.

Для обратного перехода к базовому топливу кнопка ГБО переводится в положение работы на бензине, минуя нейтральную позицию.

Схема на двигателях с инжектором

Комплект ГБО второго поколения для инжекторного ДВС

Здесь комплектация отличается несколькими составными элементами:

1. кнопка именно для инжекторной системы, но бывают и универсальные;
2. перед дроссельной заслонкой ставится смеситель с механизмом против хлопков;
3. эмулятор бензиновых форсунок;
4. эмулятор лямбда-зонда (требуется установка не на всех машинах).

Радикальных отличий в принципах работы обеих схем газового оборудования нет. Основные изменения внесены в конструкцию ГБО, по причине наличия в автомобиле с инжектором форсунок для подачи топлива (или моно инжектор – одна форсунка на все цилиндры). Которые контролируются штатным блоком управления двигателя (ЭБУ).

Переход двигателя на газ может осуществляться в полуавтоматическом режиме (среднее положение тумблера). Пока двигатель не наберет заданного количества об/мин (1500-2000), в камеру сгорания подается бензин. Затем автоматически происходит переключение на газ.

Эмулятор форсунок нужен для отключения бензиновых инжекторов, также он подаёт сигнал контроллеру (ЭБУ) имитируя их работу. За счёт этого блок управления, не выводит ошибку («check engine») о неработающих форсунках, путём сигнализации на панели приборов.

Эмулятор лямбда-зонда (датчик кислорода) блокирует вывод блоком управления ДВС ложной ошибки о бедной смеси топлива. Преимущества датчика:

• облегчает настройку ГБО за счёт вывода индикации качества смеси (бедная зелёный цвет, богатая красный);
• уменьшает расход газа в среднем на 7-10%;
• позволяет обнаружить реальные ошибки в работе двигателя.

Из-за возможных неисправностей в системе зажигания (пропуски искры) или газораспределительном механизме, в двигателе происходят хлопки. Причиной тому является воспламенение топлива во впускном коллекторе, это может привести к его разрыву.

ГБО второго поколения оснащается «антихлопковым» клапаном, который установлен в смесителе газа или может быть ещё дополнительный в корпусе воздушного фильтра.

Отличия ГБО первого поколения

Поиски альтернативы жидкому топливу для автомобилей ведутся уже давно. Начались они в первую очередь на Западе и имели две основные причины – дороговизну топлива и загрязнение атмосферы от двигателей внутреннего сгорания. Не стоит думать, что рядовой обыватель стран Запада озабочен экологией больше нашего. Но ежегодный налог с автомобиля там напрямую привязан к выбросам, и спрос на более «чистые» моторы стимулируется финансово.

Как уже было сказано, эти поиски начались давно. В то время большая часть автопарка мира использовала карбюраторные моторы, и совсем недавно было развернуто массовое производство моноинжекторов. Именно для этих двух типов моторов и было разработано газовое оборудование 1 поколения.

С тех пор автомобилестроение далеко шагнуло вперед. В большинстве стран западной части Европы было принято экологическое законодательство, которое сделало использование подобного транспорта не то что запретным, но настолько затратным, что он практически исчез.

В странах же Восточной Европы и азиатском регионе экологическое законодательство мягче. Связано это в первую очередь с более низким уровнем жизни, но нас интересует сам факт того, что автомобилей такой конструкции в России используется более чем достаточно. Соответственно, и ГБО первого поколения еще востребовано и имеется в продаже, хотя устанавливается уже довольно редко.

Особенности и сферы применения

Оборудование первого поколения самое простое по своему устройству и самое дешевое. Газ, находящийся в сжиженном виде в баллонах, подается на редуктор под собственным давлением. Редуктор уменьшает это давление до рабочего уровня.

В нем же газ переходит из жидкого состояния в газообразное. В дальнейшем топливо попадает в регулятор порции топлива, называемый регистром. Затем газ направляется в карбюратор или инжектор и впоследствии сгорает в моторе, производя необходимую работу.

Редукторы в газобаллонном оборудовании этого поколения бывают двух типов – электронные и вакуумные. В вакуумном варианте подача газа начинается, когда впускной коллектор создает разряжение. В электронном редукторе этот процесс управляется катушкой напряжением двенадцать вольт.

Переключатель режимов использования топлива имеет три положения. Третье положение нулевое, когда поступление любого топлива перекрыто. Устанавливается такая аппаратура на машины устаревших конструкций.

Что собой представляет ГБО

Система, которая позволяет транспортному средству двигаться на газе, называется ГБО. Такие установки могут работать на пропане (сжиженный переработанный газ) и метане (природный парообразный газ).

Голубое топливо лучше бензина тем, что обладает большим октановым числом (105 и выше). Способность сопротивляться детонации выше, поэтому свечи не так подвергаются нагару, а из выхлопной трубы выходит смесь чище, чем после бензина. Преимущество таких систем и в том, что в любой момент можно переключиться на бензин (дизель).

За время существования газовых конструкций для автомобилей сформировались отдельные поколения таких систем. Это происходит параллельно с совершенствованием самих двигателей.

Отличия и особенности ГБО 5

В газовом оборудовании на авто 5 поколения упростили схему, уменьшили количество элементов и автоматизировали процесс.

Сегодня самая современная система, применяемая в России, – именно пятая версия газобаллонного оборудования.

Существуют значительные отличия ГБО 4 и 5 поколений. В пятом семействе исключен редуктор, поскольку преобразовывать сжиженный газ в парообразное топливо больше не нужно.

Альтернатива редуктору – регулятор давления. Он «следит», чтобы величина рабочего давления (+5 бар от сжатия в баллоне) была стабильной. Это необходимо для предотвращения перехода газа в пар под действием тепла, выделяемого мотором.

Пятое поколение позволяет доставлять пропан до камеры сгорания в исходной жидкой фазе. Это возможно благодаря насосу, который встроен в баллон.

От него проведен трубопровод до топливной рейки (рампы). Параллельно идет обратная магистраль из рейки в емкость. По этому пути в баллон откачивается неиспользованный газ.

За откачку остатков пропана отвечает мультиклапан. Привычные для предыдущих версий медные трубы заменяются пластиковыми армированными.

В оборудовании 4 поколения нужно перерезать трубки с охлаждающей жидкостью, а в месте разрыва монтировать тройники, что может привести к утечке тосола.

Рассмотрим, чем отличается ГБО 4 поколения от 5, кроме удаления редуктора. Для 5 семейства разработана новинка – быстрые электромагнитные форсунки. Скорость обработки импульсов впрыска позволяет инжектору реагировать за 0,6 миллисекунды. Именно такой показатель необходим современным точным двигателям для оптимальной работы.

Для сравнения: газовые форсунки в ГБО 4 открываются минимум за 2,5 мс. Уменьшение времени впрыска почти в пять раз позволяет не терять часть мощности, как это было в установках 4 поколения.

Еще одно новшество в ГБО Евро-5 – подключение форсунок к штатной рампе. По характеристикам инжекторы идентичны бензиновым форсункам. Размещать их на рейке лучше немного под другим углом (сбоку), чтобы сжиженное топливо не нагревалось от катушки.

Подобные форсунки – это шаг вперед, ведь есть возможность использовать штатные топливные карты. Бензиновый контроллер вносит коррективы, чтобы адаптировать ГБО к работе с топливной картой авто.

Пятое поколение не потребует частого обслуживания, как ГБО 4 поколения: исключен редуктор, а также стандартные газовые инжекторы, которые требуют периодической настройки.

Недостатки

У нового оборудования есть и минусы. Детали системы очень чувствительны к грязному газу, поэтому отремонтировать поломку такой конструкции не всегда возможно.

Несмотря на небольшое количество элементов, строение ГБО сложное. К минусам следует отнести и очень большие капитальные затраты по установке.

Монтаж систем 4 поколения дешевле, а эксплуатация и ремонт проще.

Регулировка

После окончания проверок начинаем регулировку системы.

• Переключив тумблер на кнопке выбора вида топлива, на котором работает автомобиль, в положение «Бензин» заводим двигатель автомобиля в обычном режиме и прогреваем его на бензине до рабочей температуры (80-90°С).
• Пока двигатель прогревается до рабочей температуры на дозаторе выкручивают винт/винты для полного открытия канала поступления газовой смеси к смесителю.
• Винт подачи смеси во 2 камеру закручиваем до упора.

На редукторе испарите есть 2 винта:

• 1-й – винт холостого хода им регулируют количество пропан-бутановой смеси, которая будет подаваться в двигатель при закрытой мембране редуктора.
• 2-й винт чувствительности, которым регулируется момент открытия мембраны и давление газа при нажатии на дроссель.

1. Перед началом регулировок винт 1 заворачиваем до упора, потом откручиваем на 1 оборот, винт 2 заворачиваем до упора и откручиваем на 3 оборота.
2. При достижении двигателем рабочей температуры (80-90°С) переводим переключатель положения вида топлива в нейтральной положение (для двигателей оснащенных карбюратором) для вырабатывания бензина из поплавковой камеры.
3. После полной выработки остатка бензина из поплавковой камеры (двигатель пытается заглохнуть) переводим тумблер кнопки выбора режимов топлива в положение «ГАЗ».
4. Винтом 1 стараемся выставить обороты холостого хода порядка 750-850 об/мин. Не давая двигателю заглохнуть с помощью дроссельной заслонки.
5. После выставления устойчивого холостого хода начинаем аккуратно заворачивать винт 2 и искать момент, когда автомобиль начнет менять свою работу, пытаясь заглохнуть.
6. Далее открытием дроссельной заслонки доводим обороты двигателя до 3000 -3500, поддерживаем их, и начинаем закручивать винт подачи на смесителе (при 2 камерах закручиваем винт подачи «I» 1-й камеры)пока не услышим что двигатель становится «вялым» — это переходной момент.
7. После обнаружения такого поведения двигателя винт подачи на смесителе откручиваем на 0,5 – 0,75 оборота и так оставляем.
8. Заново винтом 1 на редукторе выставляем устойчивые обороты холостого хода порядка 750-850 оборотов. Откручиваем на 1 оборот винт подачи смеси на смесителе «II» во 2 камеру. Проверяем настройку редуктора и дозатора автомобиля в движении, при необходимости подкорректируем настройку.

При необходимости увеличения или уменьшения оборотов, при которых инжекторный двигатель сам переходит на работу на пропано-бутановой смеси, необходимо:

путем проворачивания регулировочного сопротивления на кнопке переключателе добиться необходимого значения нужного параметра.

Для карбюраторного автомобиля время задержки автоматического отключения газа при пуске двигателя на газовой смеси регулируется аналогично путем проворачивания регулировочного сопротивления на кнопке переключателе по часовой стрелке (уменьшает), против часовой — увеличивает.

На этом регулировка ГБО 2 поколения заканчивается.

Установка ГБО своими руками

Несмотря на то, что технологии мира автомобилей не стоят на месте, постоянно развиваются и уже некоторые автовладельци могут похвастаться установленным ГБО 6-го поколения, преобладающее большинство водителей остаются верными старому, проверенному ГБО 2. И сейчас разберемся, как же правильно необходимо его настраивать.

• Двигатель не уверенно работает на холостом ходу
• Разгон стал не таким динамичным, двигатель с трудом набирает обороты
• Увеличился расход газа

Проводить настройку нужно на полностью прогретом двигателе и редукторе соответственно.

Функционал и экстренная модификация кнопки ГБО

Существует много модификаций переключателей газ-бензин для газобаллонного автомобильного оборудования. Но вне зависимости от производителя и компоновки прибора суть у них одна: при включенном 1 положении ДВС работает на газомоторном топливе, во втором положении в качестве топлива используется бензин, третье положение предполагает автоматическое переключение на использование либо газа, либо бензина. Понятно, что автоматическое переключение происходит при изменении физических показателей работы силовой установки: температуры, числа оборотов коленчатого вала, нагрузки. Автомобильная практика показывает, что переключатель ГБО – один из самых быстро выходящих из строя компонентов установочного комплекта. Причем, поломки, как обычно бывает, происходят в самый не подходящий для этого момент.

Многие автомобилисты задаются вопросом: что вообще делает кнопка? При здравом размышлении напрашивается вывод – совершенно ничего особенного. По большому счету, от обычного трехпозиционного тумблера переключатель газ-бензин из практически любого установочного пакета отличается лишь наличием автоматики, позволяющей считывать окружную скорость коленчатого вала и температурные показатели силовой установки. Некоторые модификации предполагают возможность фиксирования критически малого запаса газомоторного топлива в газовом сосуде. Хотя работает эта функция на 2-3% автомобилей, оснащенных газовой установкой В чисто практическом плане, по мнению эксплуатационников, подобная автоматизация в большинстве случаев совершенно излишняя и никак не стоит тех денег, за которые она продается. Именно поэтому штатную кнопку ГБО вполне возможно заменить обычным переключателем с тремя фиксированными положениями. Цена будет на порядок ниже, а функционально переключатель будет полностью аналогичен кнопке из фирменного пакета. Единственное, что нужно сделать в этом случае, – поменять колодку подключения.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ! Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Кнопку ГБО вполне возможно заменить обычным переключателем

На практике все может происходить несколько иначе. Переключатель ГБО может выйти из строя в условиях, когда замена просто невозможна, или владельцу не хочется переделывать колодку, через которую производится подключение, или нравится внешний вид штатного переключателя и не хочется нарушать привычный дизайн. В таких случаях можно без особых усилий провести «рестайлинг» старой кнопки. При этом ничего не потеряется: прибор работает так же эффективно, а его надежность только увеличилась.

Плюсы и минусы установки ГБО своими руками

Чтобы выяснить, какие плюсы и минусы имеются в самостоятельной установке, необходимо ознакомиться с многочисленными отзывами и обзорами тех людей, которые пробовали это сделать. Надо сказать, что каждому человеку это будет даваться по-разному. Это зависит от опыта работы с автомобильной техникой, знаний и умений.

Специалисты, которые занимаются этой работой на автомобильных сервисах, не рекомендуют делать этого самостоятельно. Их советы не основываются на одном желании заработать денег. Установить на авто ГБО своими руками не только сложно, но и опасно. Нельзя быть уверенным в том, что все получится идеально, если не уверен в каждом своем действии.

Положительные стороны самостоятельной работы:

• экономия денежных средств;
• развитие навыков и знаний;

Отрицательные стороны самостоятельной работы:

• большие затраты времени;
• необходимость самостоятельно регистрировать оборудование, подготавливать и представлять в ГАИ все необходимые документы;
• вероятность неправильной установки или выбора элементов системы;
• велика вероятность отсутствия всех инструментов, необходимых при работе;
• невозможность проверки и настройки при отсутствии диагностического оборудования;

Устройство ДМРВ

Внутреннее устройство датчика представляет собой мелкую сеточку, в середине которой натянута платиновая нить. Последняя прогревается до температуры около 700 градусов за короткое время. Когда через нее проходит воздух, происходит незначительное охлаждение нити. По тому, на сколько градусов упала температура нити в сравнении с эталонным значением, измеряется количество воздуха, прошедшего возле неё. На выходе значение изменяется в интервале от 0 до 5 Вольт. Если нет расхода воздуха, двигатель заглушен, то на выходе ДМРВ будет напряжение ровно 1 Вольт. Если завести двигатель, через ДМРВ начнет идти воздух. Чем выше его расход, тем большее напряжение будет на выходе датчика.

Как устанавливать ГБО 3 поколения

Установка газобаллонного оборудования третьего поколения – сложная процедура, которую не следует проводить самостоятельно, без соответствующего опыта.

Установка на инжектор

Процесс монтажа ГБО 3 поколения на инжектор основных блоков (баллона, газового редуктора, блока форсунок и ЭБУ) и коммутации включает следующие операции:

• Установка баллона с газом в задней части авто (в багажнике) или крепление его на месте, отведенном для запасной шины.
• Установка заправочного устройства в заднем крыле или под бампер.
• Прокладка топливных магистралей через бензопровод с фиксацией газового клапана под капотом машины около крыла слева.
• Монтаж редуктора-смесителя слева от мотора, чтобы проще было подключить его к системе охлаждения.
• Фиксация распределителя возле коллектора, в котором сверлятся несколько отверстий под форсунки. После этого на форсунки инжектора подключается эмулятор.
• Установка блока управления в салоне авто.
• Подсоединение проводки дроссельного датчика (ДПДЗ) и лямбда-зонда к блоку управления.

Принимая газовое оборудование 3 поколения на инжектор после установки, обратите внимание на некоторые моменты. Форсунки должны располагаться на расстоянии максимум 10 см от места врезки во впускной коллектор, иначе машина потеряет в динамике, а расход газа увеличится. Нелишне будет убедиться и в том, что установщики ГБО использовали сертифицированные коммутационные материалы, например разрешенные LPG-шланги, от чего будет зависеть ваша безопасность

Нелишне будет убедиться и в том, что установщики ГБО использовали сертифицированные коммутационные материалы, например разрешенные LPG-шланги, от чего будет зависеть ваша безопасность.

Установка на карбюратор

По сравнению с количеством выпускаемых сегодня машин с инжектором карбюраторных авто осталось не очень много, но и их перевод на газ тоже имеет смысл.

Рекомендуем прочитать:

• Регистрация в ГИБДД газового оборудования на автомобиле в 2020 году: как узаконить ГБО на купленной машине
• Можно ли зарегистрировать ГБО через решение суда в 2020 году
• Нужна ли регистрация ГБО в ГИБДД в 2020 году

Установка ГБО 3 поколения на карбюраторный двигатель отличается некоторыми нюансами, обусловленными спецификой самого оборудования, а именно его полумеханизированной работой. Для автомобиля с двигателем карбюраторного типа практикуется замена ЭБУ и распределителя на обыкновенный вакуумный редуктор-регулятор. Однако при этом ГБО приравнивается к характеристикам 1-2 поколения.

Вместо эмулятора форсунок, характерного для инжекторных автомобилей, для отсечения подачи бензина в системе для карбюраторных двигателей предусмотрен бензиновый клапан. В отсутствие датчика дроссельной заслонки и лямбда-зонда нормальная работа оборудования зачастую затруднена, потому эту проблему придется как-то решать.

Настройка ГБО 3 на карбюраторе – это тоже непростая процедура, так как она выполняется вручную. Для того чтобы отрегулировать подачу топлива на дозаторе и редукторе, поступление смеси корректируется на холостом ходу так, чтобы двигатель не глох. Подача газа на переходных и максимальных оборотах также нуждается в регулировке.

После завершения всех операций по монтажу ГБО на двигатели любого типа следует обязательно провести проверку всей системы, чтобы убедиться в исправности установленного оборудования, обнаружить и устранить возможное травление газа.

Виды ГБО на автомобиль

В зависимости от системы питания, на автомобиль могут устанавливаться разные поколения газобаллонного оборудования. Между 2-м и 6-м поколением ГБО конструктивно лежит такая же пропасть, как между карбюратором и инжектором мотором с непосредственным впрыском топлива.

2-го поколения

Самый простой вариант. Используется в автомобилях с карбюраторной и моноинжекторной системой питания. Хотя встречается и на инжекторных автомобилях, но это не самый лучший вариант.

Принцип работы газового оборудования второго поколения максимально прост. Газ, прошедший через редуктор-испаритель, подаётся в специальный смеситель, установленный до дроссельной заслонки. Двигатель всасывает газ вместе с воздухом: чем больше открывается дроссельная заслонка, тем больше смеси попадает в цилиндры.

Преимущества и недостатки

дешевизна; простота настройки и обслуживания.

неточность регулировок; хлопки и небольшие взрывы газа, скопившегося во впускном коллекторе (в основном на инжекторных автомобилях); долгий процесс переключения с бензина на газ.

Регулировки постоянно нужно корректировать, а мощность двигателя заметно ниже.

3-го поколения

Переходной вариант, редко встречается на автомобилях. Основное отличие — наличие форсунок для впрыска газа непосредственно во впускной коллектор и шагового электромотора, который регулирует количество подаваемого газа.

Управление системой происходит на основании показаний кислородного датчика и датчика положения дроссельной заслонки. Поэтому на карбюраторных автомобилях 3 поколение ГБО не используется.

Схема устройства ГБО 3-го поколения

Недостатки этого типа оборудования:

• сложность регулировки;
• медленная реакция на изменение режимов работы двигателя.

Машина становится более вялой, мощность и приёмистость падают.

4-го поколения

Самое распространённый тип газового оборудования, который идеально подходит для автомобилей с инжектором. Газ под давлением впрыскивается непосредственно во впускной коллектор с помощью отдельных форсунок.

Управляет процессом отдельный блок. Он подсоединяется к штатной проводке ЭБУ. При переходе с бензина на газ бензиновые форсунки отключаются, вместо них начинают работать газовые. Переход с одного топлива на другое происходит мгновенно, практически не заметно для водителя.

Блок управления газовым оборудованием полностью опирается на показания тех же датчиков, что и штатный, бензиновый ЭБУ. Поэтому коррекция подачи газа происходит максимально точно и быстро, значит, расход газа и потери динамики минимальны.

Конструкция ГБО 4-го поколения

Из-за сложной конструкции 4 поколение ГБО дороже в покупке и установке. Но для инжекторных автомобилей с распределённым впрыском — это самый подходящий вариант.

5-го поколения

Используется только на автомобилях с современными системами непосредственного впрыска топлива в камеру сгорания. Технология относительно новая, поэтому таких автомобилей с ГБО довольно мало. Форсунки устанавливаются, как и бензиновые, не во впускной коллектор, а в головку блока цилиндров.

Газовый редуктор применяется. Для впрыска газа нужно большее давление, порядка 15-16 атмосфер. Чтобы обеспечивать постоянную величину давления, внутри баллона устанавливается электрический насос, подобный бензиновому. Газ не испаряется, а впрыскивается в жидкой фазе.

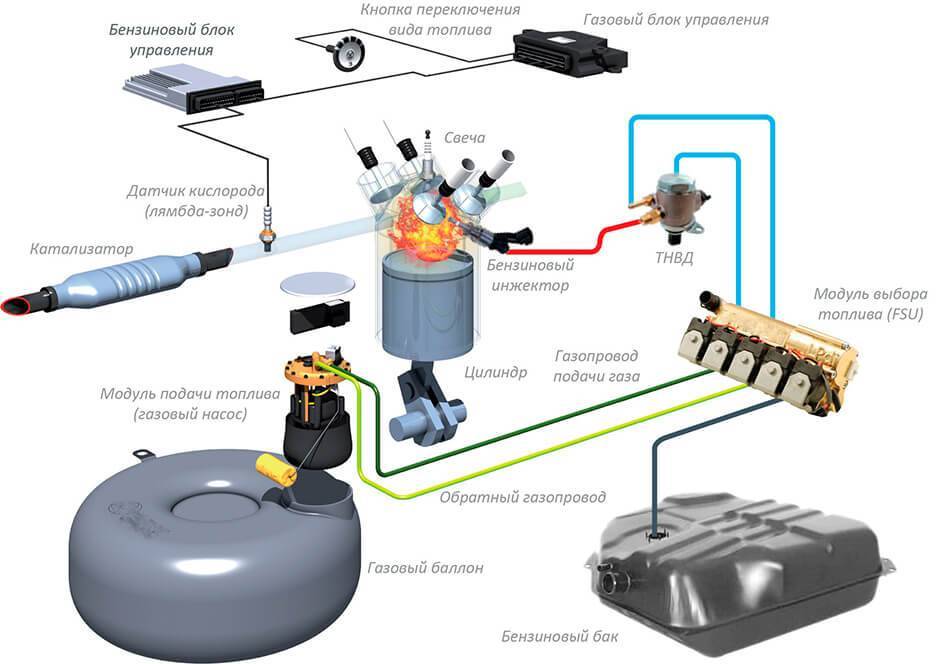

Устройство ГБО 5-го поколения

На автомобили с непосредственным впрыском топлива невозможно установить ГБО предыдущих поколений. Пятое поколение — дорогостоящее и требовательное к качеству топлива. Особенной чувствительностью отличается бензонасос, устанавливаемый в газовом баллоне.

6-го поколения

Шестое поколение — это эволюция пятого. Здесь из системы исключены отдельные газовые форсунки. Вместо них подача газа происходит сразу через бензиновые. Для этого под капотом устанавливается специальный согласующий модуль. Его задача — перекрывать подачу бензина, открывая газ, и наоборот. Он словно сводит две топливные магистрали в одну, попеременно их переключая.

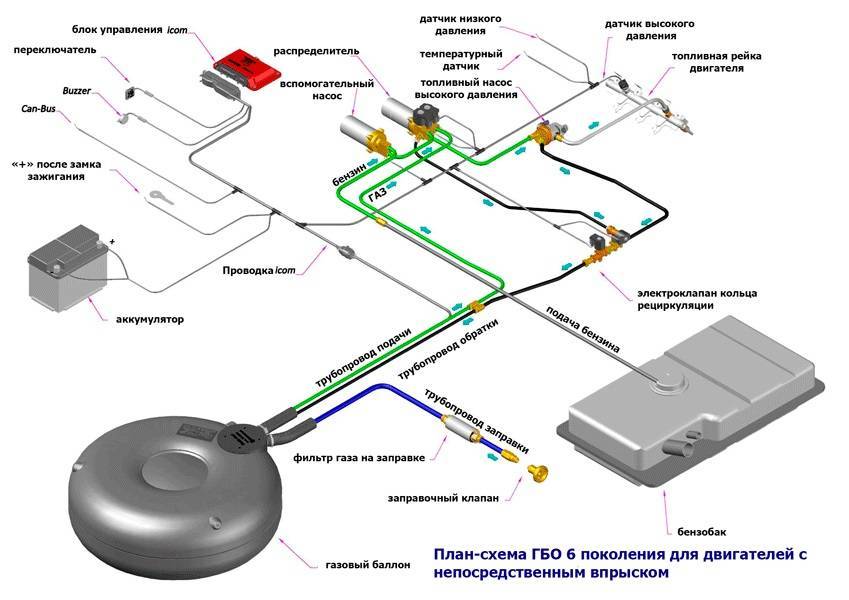

Схема ГБО 6-го поколения
