Где находятся предохранители на Лада Калина: фото, видео, схема

Замена предохранителей

Для того чтобы извлечь предохранители «Лады Калины» из гнезда, в монтажном блоке есть 2 пинцета. Большого размера предназначен для реле, поменьше – для предохранителей. Понять исправность описываемого можно по легкоплавкой вставке. Если эта вставка расплавлена, то последний подлежит замене.

При замене необходимо использовать точно такие же предохранители, какие на «Калине» были установлены заводом-изготовителем. Категорически запрещено применять предохранитель большего или меньшего значения номинального тока. Если вы замените на элемент меньшего значения, то он попросту сразу перегорит, т.к. не будет рассчитан на пропуск необходимого тока для включения электроприбора. Если же заменить на предохранитель большего значения, то в случае короткого замыкания он не приостановит подачу тока. В лучшем случае при таких обстоятельствах сгорит и выведет из строя электроприбор, за который отвечает. В худшем – есть вероятность возгорания проводки, а вместе с ней и самого автомобиля.

Очень важно! Перед тем как производить манипуляции с предохранителями «Лады Калины» либо другого автомобиля, необходимо снять клемму с аккумулятора. Предохранители являются долгослужащими элементами автомобиля

Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО

Предохранители являются долгослужащими элементами автомобиля. Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО.

Плавкие предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:

Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:

Цифры на картинке соответствуют приведенной ниже нумерации:

Силовая цепь главного реле
Топливный насос
Цепь постоянного питания ЭБУ
Разъем для диагностики ЭСУД

При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.

Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:

Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.

Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.

После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:

Теперь рассмотрим более подробно данный монтажный блок:

Включение вентилятора охлаждения двигателя (низкая скорость)
Главное реле
включение вентилятора охлаждения двигателя (высокая скорость)
предохранитель вентилятора
реле включения топливного насоса

При выходе из строя одного из вышеприведенных элементов, вынимаем сгоревший и ставим на его место новый. Ставим обратно все в обратной последовательности.

Привет всем.Вчера когда ехал с работы случилась неприятность. Смотрю стрелка температуры двигателя показывает 100градусов и не падает. Ехал с кондером. Проехал минут 20 температура не падает. Пока ждал человека температура упала. Поехал она опять 100 градусов ехал по пробкам пока она не перевалила за 100, я сразу остановил машину и поднял капот. Понял что вентилятор охлаждения не крутится, крутится только вентилятор кондиционера. Хоть что то конечно, но его не хватает в пробках и тем более с включенным кондером. Подождал минут 15 и поехал дальше благо пробок больше не было. По пути заехал в лада деталь и купил реле на всякий случай. Приехал домой, как раз приехал братан и начали разбираться в чем проблема.Во первых долго искал картинку где находится реле включения вентилятора охлаждения на калине.Нашел вот фото.

Короче говоря это 3-е реле. Чтобы добраться к нему снимаете пластиковый кожух со стороны пассажира.Там один шуруп открутить. Затем надо ключем на 10 открутить планку с релюхами. Там одну гаечку открутить и вынуть планку из под панели. Замена реле не помогла. Стали разбиратся дальше. Оказалось что подгорели контакты на разъеме который подключается в вентилятор. Подогнули контакты и все работает. Думаю надо заменить будет этот разъем на новый.

О причинах отказа системы топливоподачи

Как отмечалось, в модели Лада Калина топливный насос наделен электрическим приводом. Это предоставляет ряд определенных и важных преимуществ. Здесь в приоритете простота в конструктивном плане и надежность, позволяющая устройству иметь внушительный ресурс. Также отметим высокую безопасность, когда при остановке мотора система топливоподачи прекращает свое функционирование. Чтобы насос «долго жил», ему требуется качественный бензин, также выполняющий функцию охладителя устройства.

Итак, подробнее о главных причинах:

Топливо с несоответствующими нормам кондициями качества. Это приводит к постепенному засорению фильтра и некорректной работе узла подачи бензина.
Обрыв в электрической цепи питания насоса. Здесь виновником может быть не только предохранитель бензонасоса, который, кстати, следует проверять в первоочередном порядке, но и реле бензонасоса. Также среди причин могут иметь место окислившиеся контакты колодки питания насоса или обрыв подводящих проводов, что случается значительно реже.

В любом случае, если насос не работает, то потребуется тщательное диагностирование всего контура топливоподачи, обязательно нужно проверить предохранитель насоса, а также реле бензонасоса.

Составляющие электросети Лада.

В составе транспортного средства Лада Калина находится три рабочих группы, отвечающие за сохранность проводки: монтажная, основная и дополнительная. Предохранители принято размещать определённой совокупностью. Групповое расположения устройств, позволяет добиться большей безопасности бортовой сети. В случае нарушения функции одного из приборов, остальная часть бортовой сети продолжает работать без перебоев.

Важно! Перед проведением работ, необходимо отключить питание аккумулятора во избежание травм. В ходе диагностики, строго соблюдайте требования техники безопасности при работе с бортовой сетью авто. Монтажный блок, находится недалеко от рулевой колонки

На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый

Монтажный блок, находится недалеко от рулевой колонки. На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый.

Монтажная группа, является важнейшей частью электроснабжения потребителей транспортного средства. Среди устройств, за правильную работу которых отвечает монтажный блок, можно выделить следующие: электроподъемник зеркал, световые и звуковые сигналы аварийной сигнализации,дворники,габариты, противотуманные фары, ближний и дальний свет,контроллер охранной системы и электрический усилитель рулевого управления (при соответствующей комплектации).

В основной группе, находятся предохранители, отвечающие за систему электронного контроля ДВС. Схема основной группы предохранителей включает в себя следующие элементы: разъем для проверки, предохранители — главное реле, реле электрического топливного насоса и предохранитель электронного блока управления двигателем.

Дополнительная группа , расположена в автомобиле Лада Калина под приборной панелью. Для удобства проведения работ, можно выкрутить крепеж блока и демонтировать его. Схема дополнительно группы, включает в себя следующие компоненты: реле электрического вентилятора охлаждающей совокупности, реле электрического топливного насоса, элемент обеспечения безопасности электрического вентилятора охлаждающий совокупности и основное реле.

Неисправные реле Лада Калина, требуют замены так же как и другие компоненты сети. Производить замену реле и устройств безопасности сети стоит только после выявления причин неисправности. При замене, необходимо использовать элементы рекомендованные производителем Лада Калина. Поскольку, каждый компонент обеспечивающей безопасность электросети рассчитан на оптимальную величину тока, применение постороннего элемента может привести к нарушению работы электроприбора.

Блок электросети лада Калина имеет достаточно простое и понятное устройство. При наличии соответствующей схемы с обслуживанием системы питания справиться любой автолюбитель. Замена элементов блока, простая но весьма важная процедура. Ведь от сохранности предохранителей напрямую зависит успешная работа все электрических приборов автомобиля. Своевременная замена элементов блока позволит восстановить работу устройства и вернуть безопасность бортовой сети машины.

Удачной замены предохранителей!

Ни один автовладелец не застрахован от неполадок электрооборудования своего автомобиля. Хотя бы однажды такая проблема может возникнуть у любого, даже самого внимательного владельца авто. Скорее всего, она связана с выходом из строя предохранителей.

Монтажный блок Калины (блок предохранителей)

Проблемы с электрикой Лада Калина встречаются так же как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.

Монтажный блок Лада Калина

Монтажный блок реле и предохранителей располагается слева от рулевой колонки на панели приборов.

Перед заменой реле или предохранителей обязательно отсоедините минусовую клемму аккумулятора.

Предохранители монтажного блока Лада Калина

Обозначение предохранителя (номинальный ток. А) – Защищаемые элементы

F1(10) – Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотовF2 (30) – Цепи электростеклоподъемниковF3 (10) – Цепи аварийной сигнализацииF4 (20) – Очиститель ветрового стекла, цепь выключателя обогрева заднего стеклаF5 (25) – Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стеклаF6 (20) – Звуковой сигналF7 (10) – Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салонаF8 (20) – Элемент обогрева заднего стеклаF9 (5) – Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящикаF10 (5) – Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знакаF11 (7,5) – Цепи ламп противотуманного света в задних фонаряхF12 (7,5) – Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фарыF13 (7,5) – Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фарыF14 (10) – Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборовF15 (10) – Лампа дальнего света (левая блок-фара)F16, 17 (10) – Лампы противотуманных фар (опция)F18 (15) – Элементы подогрева сидений (опция)F19 (10) – Электрические цепи АБС (опция)F20 (15) – Нагревательный элемент прикуривателяF21(10) – Цепь блокировки заднего хода коробки передачF22 (15) – Блок управления охранной сигнализациейF23 – РезервF24 – РезервF25 – РезервF26 (25) – Электрические цепи АБС (опция)F27 (5) – ЗапаснойF28 (7,5) – ЗапаснойF29 (10) – ЗапаснойF30 (20) – ЗапаснойF31(50) – Электроусилитель руля

Отметим, что в предыдущей статье мы рассматривали почему не работает печка на приоре и как её ремонтировать своими руками.

Реле монтажного блока

Обозначение – Наименование – Запитываемые потребителиК1 (опция) – Реле омывателя блок-фар – Элетродвигатель омывателя блок-фарК2 – Реле стеклоподъемников – Электродвигатели стеклоподъемниковКЗ – Реле стартера – Тяговое реле стартераК4 – Дополнительное реле – Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стеклаК5 – Реле-прерыватель указателей поворота и аварийной сигнализации – Лампы указателей поворота и аварийной сигнализацииК6 – Реле очистителя ветрового стекла – Электродвигатель очистителя ветрового стеклаК7 – Реле дальнего света блок-фар – Лампы дальнего света блок-фарК8 – Реле звукового сигнала – Звуковой сигналК9 (опция) – Реле противотуманных фар – Лампы противотуманных фарК10 – Реле обогрева заднего стекла – Элемент обогрева заднего стеклаК11 (опция) – Реле подогрева сидений – Элементы подогрева сиденийК12 (резерв) –

Основной блок предохранителей Лада Калина

Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.

Предохранители и диагностический разъем системы управления двигателем:

1. Диагностический разъем;2. Предохранитель силовой цепи главного реле;3. Предохранитель силовой цепи реле электробензонасоса;4. Предохранитель цепи постоянного питания контроллера.

Внимание. Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока

Применение самодельных предохранителей или предохранителей увеличенного номинала может привести к выходу из строя элементов электрооборудования, а возможно, и к пожару

Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока. Применение самодельных предохранителей или предохранителей увеличенного номинала может привести к выходу из строя элементов электрооборудования, а возможно, и к пожару.

Предохранители и реле в Ладе Калина, электрические схемы

Если у вас в Калине перестал работать тот или иной электрический прибор — фары, ближний или дальний свет, прикуриватель, печка, поворотники, а также другие устройства, то нужно первым делом найти причину неработоспособности, в частности проверьте предохранители и реле в Ладе Калина.

Первым делом в электрических цепях проверяются предохранители, потому как они являются самым слабым местом цепи и обычно первыми выходят из строя. О том, какие предохранители за что отвечают в Ладе Калине, а также где стоят реле и как найти нужное, читайте далее.

Если вы не хотите попасть в неприятную ситуацию, когда из-за сгоревшего предохранителя отказывается работать тот или иной прибор, а целого под рукой нет, полезно взять за правило всегда возить с собой набор, состоящий из разных предохранителей.

Для Лады Калины можно купить подобный набор в любом автомагазине, продающем автозапчасти для отечественных автомобилей. Места он занимает совсем немного, зато польза от него в случае выхода из строя значительно сократит ваше время для устранения неисправности.

Блок реле и предохранителей

Предохранители в Ладе Калине расположены под приборной панелью, в блоке, который находится слева от руля. Чтобы до него добраться, нужно открыть крышку, в которую встроен выключатель света фар. Крышка на защёлках, если потянуть её за верхнюю часть на себя, она откроется и откинется вниз (нижняя её часть закреплена на оси).

F1 (10 А) — иммобилайзер, лампы и датчики приборной панели, фонарь заднего хода, поворотники. Если у вас перестала работать какая-либо «стрелка» на приборной панели, или перестала загораться одна или все контрольные лампы, проверьте этот предохранитель, а также сами датчики или лампы. Если при включении задней передачи не загорается задний белый свет, дело может быть также в этом предохранителе, либо в выключателе заднего хода.

Выключатель заднего хода находится на коробке передач, чтобы его поменять, скорее всего понадобится снять защиту картера двигателя, чтобы добраться до него. Расположен с левой стороны по ходу движения на задней части коробки передач. Если не работают поворотники и этот предохранитель целый, проверьте также реле К5, ручку включения указателей поворотов, её разъём, а также лампы самих поворотников.

F2 (30 А) — электрические стеклоподъёмники. Если перестали работать стеклоподъёмники, проверьте этот предохранитель, а также реле К2. Если предохранитель и реле исправные, то может быть целый ряд причин. Для начала попробуйте нажать кнопку стеклоподъёмника и хлопнуть дверью. Если механизм «закусило» при поднятом положении стекла, это может помочь.

Блок предохранителей и реле ваз 2107

Иначе нужно разбирать обшивку и смотреть на механизм. При разборе нужно проверить исправность шестерёнок и всех узлов стеклоподъёмника, включая щётки мотора. Также дело может быть в модуле электростеклоподъёмников. Он находится в левой задней двери, если с ним что-то не так, то скорее всего придётся менять этот модуль на рабочий.

F3 (10 А) — аварийная сигнализация.

Если не работает «аварийка» и этот предохранитель исправен, проверьте реле К5. Если у вас зажглись левые или правые поворотники и постоянно горят, даже когда вы выключаете зажигание — это заводской брак. В этом случае необходима замена блока управления кузовной электроникой. Это можно сделать в официальных салонах.

F4 (20 А) — стеклоочиститель, обогрев заднего стекла. Если не работают стеклоочистители и этот предохранитель целый, проверьте также реле К4 и К6. Дело может быть в моторчике стеклоочистителя, его механизме. Проверьте ручку включения «дворников» и её разъём.

Если не работает обогрев заднего стекла, проверьте предохранитель F8, клеммы обогревателя, их контакты, а также контакты этого предохранителя и реле К6. Ещё дело может быть в плохом контакте на корпус. Масса проводки подключается на кузов под торпедой. Если в этом месте плохой или окисленный контакт, это может также стать причиной проблем с правильными показаниями приборов на панели.

F5 (25 А) — печка, электроусилитель руля, стеклоомыватель. Если этот предохранитель, и реле К4 целые и не работает печка, возможно дело в её электродвигателе (щётках) или кнопке включения, а также её контактах. Если не работает электроусилитель руля, данный предохранитель и предохранитель F31 целые, то лучше обратиться в мастерскую, потому что самостоятельно найти и устранить эту неисправность будет сложно.

Правильный подбор изамена предохранителей на Калине

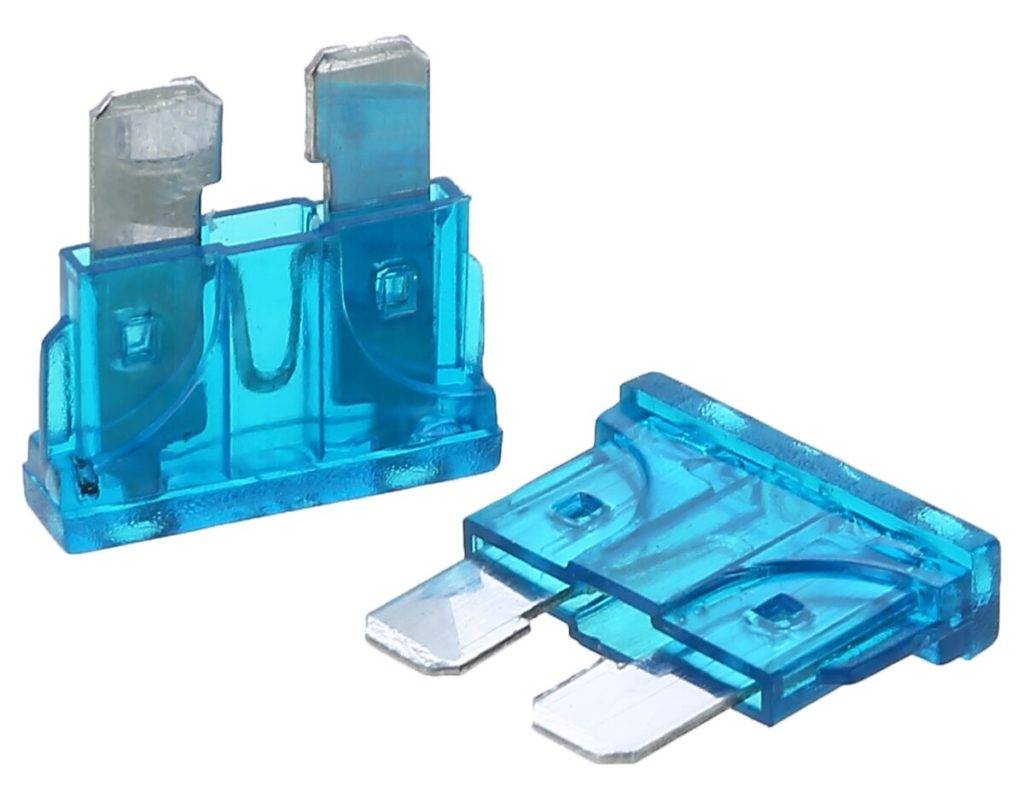

Предохранитель в машине представляет собой пластиковое изделие с двумя контактами, внутри которого находится плавкая вставка.

Разные предохранители рассчитаны на разное значение тока и при превышении этого параметра вставка перегорает

Очень важно на место нужного предохранителя установить такой же и не ошибиться.

К примеру, если на прикуриватель установлен предохранитель на 15 Ампер, то поставить вставку на 60 Ампер или на 5 уже нельзя.

Дело в том, что при большом токе срабатывания, прибор может сгореть или оплавить проводку в случае неисправности. А при большом токе в 15 Ампер, предохранитель на 5 Ампер может сработать сразу после включения прибора, так как не рассчитан на такую работу.

Плавкие вставки отличаются по цвету и амперажу. В настоящий момент, в автомобилях используют следующие цвета и предохранители:

Цвет	Наглядно	Ток срабатывания
Коричнево-желтый			5А
Коричневый			7,5А
Красный			10А
Голубой			15А
Желтый			20А
Белый			25А
Зеленый			30А
Оранжевый			40А
Красный			50А
Голубой			60А

В автомобилях Лада Калина 1 и 2 поколения используются ножевые предохранители стандартов Norma и Maxi. Последние применяются на Калине 2 в подкапотном пространстве и несколько таких используется на Lada Kalina 1 в салоне.

Чтобы заменить предохранители, в основном блоке есть специальный съемник, который находится в правом нижнем углу.

Источники

https://DiagCars.ru/38-rele-i-predohraniteli-lada-kalina.html
https://www.vazdriver.ru/shema_predohraniteley/shema_i_raspolozhenie_predohraniteley_lada_kalina_vaz1117_vaz1118_i_1119.html
https://iris-auto.ru/blok-predoxranitelej-kalina
https://rus-avtomir.ru/remont/predohraniteli-kalina
https://TruckLider38.ru/remont/blok-predohranitelej-lada-kalina.html
https://drivevaz.ru/predoxraniteli-i-rele-kalina/
https://AlanSpb.ru/tehservis/blok-predohranitelej-lada-kalina-2.html
https://p-dip.ru/dvigateli/blok-predohranitelej-lada-kalina-2.html
https://carfrance.ru/vsyo-o-montazhnom-bloke-na-lada-kalina/

Руководство по замене блока предохранителей на Lada Kalina, расшифровка

Лада гранта предохранители и реле

Автомобиль Лада Калина заслужил репутацию комфортного и надежного автомобиля. Но, как и все транспортные средства, и он не застрахован от различного рода поломок. Достаточно часто отказывает то или иное электрооборудование. Некоторые поломки некритичны, к примеру, не работает прикуриватель, но есть и такие, что могут полностью сделать недвижимым ваше транспортное средство.

Это, в первую очередь, отказ такого важного узла, как бензонасос. Не всегда для того, чтобы восстановить работоспособность потребителя, нужно его менять, очень часто вполне достаточно для восстановления его работоспособности заменить предохранитель и реле, отвечающее за него. Автомобиль Лада Калина

Автомобиль Лада Калина

Сразу скажем, что на автомобиле Лада Калина электроцепи защищены электропредохранителями и реле, размещенными в нескольких отсеках. К примеру, предохранитель, отвечающий за прикуриватель, расположен в основном отсеке под панелью, а бензонасоса — в дополнительном.

Все блоки с электропредохранителями установлены в легкодоступных и удобных местах, поэтому смена и проверка защитных элементов не вызовет трудностей даже у начинающего автолюбителя.

Где находится блок предохранителей?

Самый большой отсек, в котором собрана большая часть предохранителей и реле, расположен в левой части приборной панели и закрыт крышкой. Второй, в котором расположены элементы, отвечающие за системы управления силовым агрегатом, расположен в облицовке туннеля пола. Именно в нем находится предохранитель бензонасоса.

Расположение блока предохранителей и реле на Ладе Калина

Инструкция по снятию и замене

Замена и определение негодного элемента как в первом, так и во втором блоке происходит примерно по одинаковой схеме, поэтому рассмотрим процесс замены на примере того, который установлен слева от приборной панели.

Схема на обратной стороне крышки

Подготовка

Обязательно запомните, что перед тем, как проводить работы с электрооборудованием, неважно, отказал прикуриватель или бензонасос, первым делом нужно обесточить систему. Для этого глушим двигатель и снимаем минусовую клему аккумуляторной батареи. В этом видео показано, как можно быстро решить проблему с перегоревшими предохранителями на Ладе Калине

В этом видео показано, как можно быстро решить проблему с перегоревшими предохранителями на Ладе Калине.

Находим расположение блока, это несложно — конструктора расположили его в левой стороне торпедо под крышкой.
Открываем крышку.
По схеме и таблице устанавливаем расположение необходимого нам защитного элемента.
В блоке находится пинцет, при помощи которого извлекаем требуемый элемент.
Осматриваем его.
Проверяем при помощи омметра или лампы.
Если спираль перегоревшая ставим новый, равноценный по номиналу.
Подсоединяем снятую клемму АКБ.
Заводим автомобиль.
Смотрим, заработал ли наш потребитель или нет.
Если все в порядке, значит работа окончена. Если потребитель не заработал или электропредохранитель перегорел снова, значит все серьезнее. Возможно, нужно провести проверку цепи или демонтировать потребитель и проверить его.

Схема расположения реле и электропредохранителей

Расшифровка схемы представленной на фото.

Запрос вернул пустой результат.

Работы с блоком, в котором находится элемент защищающий бензонасос и другие элементы, несущие ответственность за работу двигателя, проводятся аналогично.

Запрос вернул пустой результат.

Защитный элемент рассчитанный на 15 ампер, отвечающий за бензонасос Лады Калина, на фото обозначен F2. Для того, чтобы его снять, понадобиться пинцет. Все остальные работы проходят также как в большом отсеке.

Где находятся предохранители на калине универсал

Блок, установленный на торпеде авто

Самым важным и сложным является определение того элемента, который несет ответственность за конкретное оборудование. Не всегда у водителя, столкнувшегося с проблемой, будет под рукой книжка с подсказками. К тому же иногда причина неполадок может касаться прикуривателя. Поэтому для начала надо найти, что именно вызвало сбой в работе.

Что делать, если замена предохранителя не помогла

Есть дополнительные неисправности, из-за которых устройство на Калине может поломаться. К ним относятся.

Плохие контакты. Со временем или от интенсивного использования, соединение внутри прибора может нарушаться. Неправильная установка девайсов приводит к разбалтыванию гнезда и плохому контакту. Срабатывает предохранитель. Это лечится подгибанием металлических усиков на патроне, а также перепайкой контактов.
С возрастом на прикуривателе Калины появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии. Еще одной неисправностью становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Цена нового прикуривателя на Калину составляет 300 – 750 рублей. При выборе надо покупать оригинальные детали. Они должны быть аккуратно упакованы, а внутри располагаться паспорта качества и сертификаты соответствия. При покупке дешевых китайских аналогов будьте готовы к тому, что предохранители могут сгорать, а само устройство – работать недолго и некорректно.

Жгуты проводов и разъёмы

ЭЛЕКТРОННЫЕ БЛОКИ УПРАВЛЕНИЯ

1 — Блок предохранителей в салоне 2 — ЦЭКБС 3- ЭБУАКП 4 — Новый блок предохранителей и реле в моторном отсеке (модели Sandero или Logan выпуска после 17/ 05/2005) 5 — Прежний блок предохранителей и реле в моторном отсеке (Модели Logan (L90) выпуска до 17/ 05/2005) 6 — ЭБУ системы питания сжатым природным газом 7 — ЭБУ системы впрыска 8 — ЭБУ системы питания сжиженным газом 9 — ЭБУ ABS 10 — ЭБУ подушек безопасности 11 — Аудиосистема

Диагностический разъем (1) установлен в вещевом ящике.

ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ

Разъем R212 (соединение жгута проводов двигателя со жгутом проводов передней части автомобиля).

• Отключите аккумуляторную батарею.

• Снимите крышку блока предохранителей и реле в моторном отсеке.

ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ

Разъем R2 (проводка панели приборов/ подключение задней проводки).

Разъем R3 (проводка панели приборов/ подключение проводки двери водителя).

Разъем R4 (проводка панели приборов/ подключение проводки двери пассажира).

Разъем R122 (проводка панели приборов/подключение проводки лротивоту-манных фар).

Разъем R212 (проводка панели приборов/подключение проводки двигателя).

Разъем R164 (проводка панели приборов/подключение проводки электровентилятора системы охлаждения двигателя).

Разъем R292 (проводка панели приборов/ подключение проводки вещевого ящика и подушки безопасности пассажира).

Переднее сиденье с подогревом

Разъем R146 (проводка панели приборов/подключение проводки переднего сиденья).

Передняя боковая подушка безопасности

10 — R334 и R335

Разъемы R334 и R335 (проводка панели приборов/подключение — проводки переднего сиденья).

• Снимите облицовку левой средней стойки.

Примечание:Не снимайте бампер и облицовку колесной арки.

• Снимите крышку (1) блока предохранителей и реле в моторном отсеке.

• Заблокируйте ЭБУ подушек безопасности.

• Отключите аккумуляторную батарею.

— фронтальную подушку безопасности водителя,

Источник

БП под торпедой

Предназначение сборки соответствует конструктивным особенностям и строго рассчитывается при проектировании. БП слева от торпеды располагается недалеко от рычага фиксации капота. При необходимости проверки деталей и замены потребуется демонтаж пластмассовой декоративной накладки.

Монтажный БП предназначен защищать:

Системы освещения;
Сигнализации;
Электропитания узла приборов;
Электропитания ЭБУ для блока контроля двигателя;
Проводки обогрева и прикуривателя;
Электроприводов и обмоток реле.

Для слаботочных цепей Рено нет необходимости использовать более сложные защитные элементы. Плавкие предохранители хорошо себя оправдывают и просто меняются в дорожных условиях. Для мощных потребителей обогрева, вентиляторов отопителя и охлаждения двигателя предусматривается подключение посредством мощных контактов реле.
