Где находится Реле стартера на Рено Меган 2

Инструкция по ремонту и замене механизма

Если не крутит стартер на Рено Логан, то его нужно снять, проверить и отремонтировать.

Для демонтажа, диагностики и ремонта следует приготовить следующий инструментарий и материалы:

  • ключи на «8» и «13»;
  • крестообразная отвертка;
  • мультиметр;
  • пассатижи;
  • мелкозернистую наждачную бумагу;
  • чистую ветошь.

Перед ремонтом стартера, следует проверить его на работоспособность, замкнув его контакты напрямую. Пусковой агрегат находится на задней стороне двигателя на картере сцепления.

Чтобы его снять, нужно выполнить следующие действия:

  1. Отключить отрицательную клемму от аккумулятора.
  2. Далее следует выкрутить гайку крепления управляющего кабеля и отсоединить провод от втягивающего реле.
  3. Откручиваем гайку крепления силового кабеля.
  4. Отключаем кабель от контактного болта втягивающего реле.
  5. Откручиваем три болта крепления устройства и демонтируем его.
  6. Установка стартера осуществляется в обратном порядке.

На демонтированном стартере следует выполнить ряд проверок:

  • прокрутить шестерню привода, она должна поворачиваться только в одну сторону;
  • проверить мягкость движения муфты свободного хода привода;
  • с помощью аккумулятора проверить, выходит ли муфта привода;
  •  отсоединив провод от вывода управления втягивающего реле, присоединить его к нижнему контактному болту реле, якорь должен начать вращаться.

Ремонт стартера состоит из последовательности шагов:

  1. Сначала на нижнем контактном болте откручиваем гайку и отделяем шину от контактного болта.
  2. Выкручиваем 3 болта крепления пускателя к крышке.
  3. Отсоединяем тяговое реле от пускового устройства.
  4. Откручиваем 2 крепежных болта крышки.
  5. Далее следует демонтировать крышку с корпуса пускателя.
  6. Затем нужно вытянуть рычажную опору вместе с резиновой проставкой.
  7. Демонтируем рычаг и крышку со стороны привода.
  8. Открутив 2 винта крепления крышки к коллектору, снимаем ее.
  9. На следующем этапе снимается якорь вместе с щеткодержателем.
  10. Щеткодержатель нужно отсоединить от якоря.
  11. Воспользовавшись подходящей оправкой, нужно сместить ограничительное кольцо по якорному валу.
  12. С помощью отвертки необходимо поддеть и снять стопорное кольцо.
  13. Далее с вала якоря снимается ограничительное кольцо, привод.
  14. На следующем этапе обследуется щеткодержатель: проверяется размер щеток, их состояние Длина должна составлять не менее 7 мм. Если длина меньше, щеткодержатель нужно заменить. С помощью мультиметра в режиме омметра нужно проверить изолированные держатели на наличие замыкания с корпусом. Сопротивление должно быть бесконечным.
  15. При визуальном осмотре цапф и шлиц не должно быть обнаружено задиров и царапин, на коллекторе должны отсутствовать признаки обгорания. Если они незначительные, то их следует устранить наждачкой и ветошью, смоченной бензином.
  16. Нужно проверить обмотку на наличие короткого замыкания, сопротивление на омметре должно быть равным бесконечности.
  17. Далее следует проверить свободно ли вращается якорь втягивающего. С помощью омметра проверяется замыкание контактных болтов.
  18. Затем выполняется осмотр привода. На зубьях должны отсутствовать следы износа. Шестерня должна вращаться только в одном направлении и стопориться в другом. При обнаружении дефектов привод подлежит замене.
  19. На рычаге привода должны отсутствовать трещины и значительный износ пазов вилок.
  20. Собирается стартер в обратном разборке порядке.

Ограничительное кольцо лучше устанавливать, воспользовавшись пассатижами. Перед тем, как устанавливать втягивающее реле, на соприкасающуюся с крышкой статора поверхность следует нанести силиконовый герметик. При установке щеткодержателя на якорь щетки желательно раздвинуть и закрепить подходящей оправкой.

Где находится БП и его схема

На всех поколениях Renault Megane применяется электрическая проводка с двумя раздельными блоками предохранителей. Один из них расположен в нижней части панели приборов в районе колена левой ноги водителя. Второй — установлен в подкапотном пространстве.

Megane I

Доступ к салонному блоку этого автомобиля осуществляется через съемную пластиковую крышку. На машинах могут быть два типа блоков — стандартный и расширенный. Внешне они почти идентичны, разница лишь в расположении и номинале плавких вставок.

Стандартный блок Меган 1 Расширенный блок Меган 1

На фото описаны назначения предохранителей.

Общая схема модуля

Схема расположения предохранителей в модуле одинакова как для Рено Меган 3 с дизелем, так и с бензиновым двигателем.

Бензиновый вариант Дизельный вариант

На радиаторе отдельно установлено реле для включения приводов вентиляторов, рассчитанное на ток до 70 А.

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

  • ключи TORX T40, Т30;
  • обычный ключ на 10 и 13 мм;
  • отвертка с плоским и тонким жалом;
  • запасные предохранители;
  • щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

  1. Отключить клеммы с аккумулятора и снять его с машины.
  2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
  3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
  4. Выкрутить один болт с корпуса контроллера.
  5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
  6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
  7. Вынуть площадку батареи.
  8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
  9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
  10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
  11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
  12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
  13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
  14. Отключить разъемы блока и демонтировать его с автомобиля.
  15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

  1. Отстегнуть четыре защелки по углам.
  2. Демонтировать два фиксатора красного цвета.
  3. Снять заглушку проводки.
  4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом

Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам

Расшифровка схемы блока предохранителей в салоне Рено Меган 2

Блок предохранителя защищен пластиковой крышкой, достаточно ее отщелкнуть. Далее необходимо внимательно рассмотреть щиток салона, чтобы обнаружить перегоревший предохранитель.

С помощью схемы не сложно выявить расположение нужного элемента. Зачастую ломается печь. За нее отвечает ячейка номер 30, с маркировкой – SP3, перепутать не возможно.

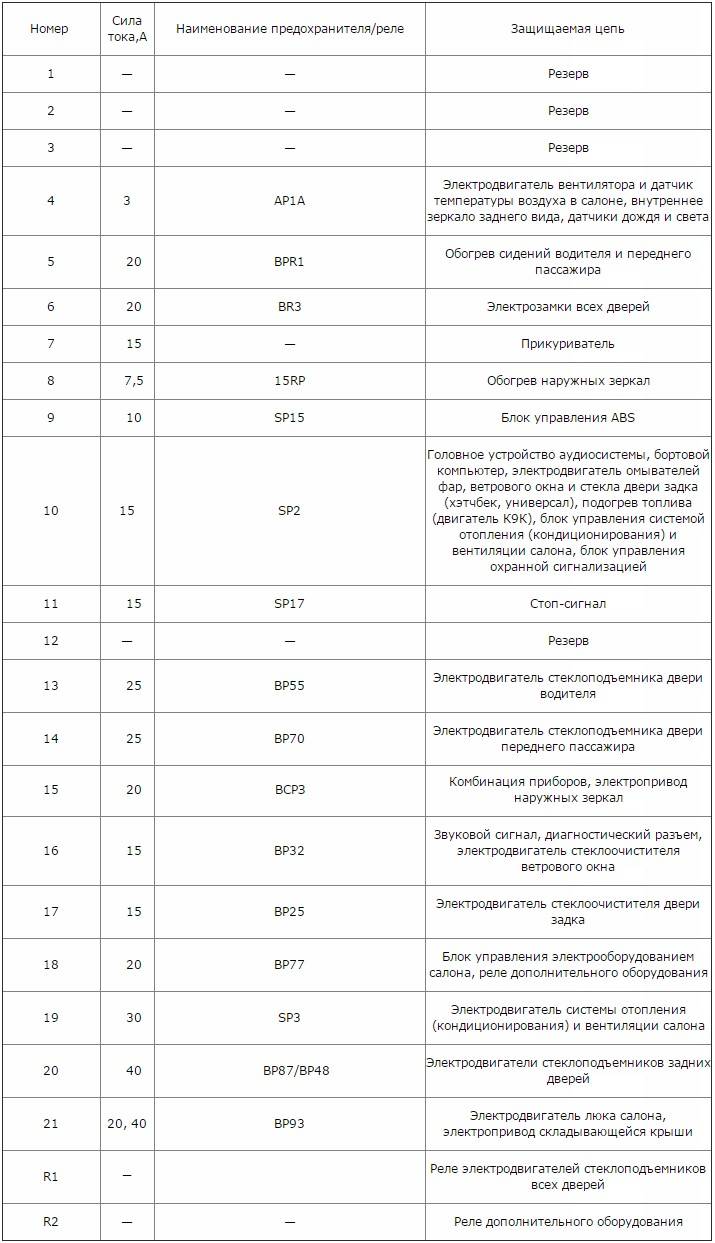

Таблица БП в салоне Renault Megane 2

В салоне авто имеется предохранительный элемент комбинации приборов с маркировкой ВСР3, ячейка под номером 25

Рядом находится важное реле управления электрооборудованием салона. Маркировка ВР77 в ячейке 20 найдется довольно-таки быстро

Также стоит присмотреться к ячейке 10 с маркировкой SР 2. Если этот элемент будет неисправен, то полностью перестанут работать электростеклоподъемники.

Оплаченные ссылки

Извлечение следует производить специально предназначенным для этого пинцетом, который находится там же. Прежде всего убедитесь в том, что предохранители действительно нуждаются в замене.

Блок предохранителей и реле ваз 2107

Они сгруппированы вокруг рулевого колеса, чтобы высвободить Приборная панель Renault Fluence г. Управление системами осуществляется практически интуитивно. Нет претензий к качеству материалов и величине стыков она минимальна. Водитель любого роста и комплекции может занять удобное положение для управления автомобилем.

А все благодаря множеству настроек как сиденья, так и рулевого колеса. Есть возможность корректировать наклон спинки сиденья и подголовника, изменять регулировку поясничного подпора, регулировать рулевое колесо по высоте и вылету, подгонять положение сиденья, которое может перемещаться по высоте на 70 мм подниматься и опускаться на 35 мм и на мм в продольном направлении.

Особое внимание было уделено комфорту пассажиров второго ряда. Пассажиры на задних сиденьях располагают самым большим запасом пространства в области колен мм , если сравнить эту модель с автомобилями того же класса. Нeмaлoвaжный показатель — объем багажного отделения

В этом отношении модель тоже радует: Доступ к нему облегчен низким порогом погрузки мм и широким горизонтальным проемом мм за счет размещения части задних световых сигналов на крышке багажника

Нeмaлoвaжный показатель — объем багажного отделения. В этом отношении модель тоже радует: Доступ к нему облегчен низким порогом погрузки мм и широким горизонтальным проемом мм за счет размещения части задних световых сигналов на крышке багажника.

Есть редкое для задних сидений седанов свойство: Коробка передач либо механическая пяти- или шестиступенчатая , либо вариатор. На Renault Fluence впереди установлена подвеска типа McPherson.

Задняя же подвеска — простое и надежное решение — скручивающаяся балка. Благодаря оптимальным настройкам жесткости элементов подвески и сбалансированности автомобиль демонстрирует очень хорошие показатели комфортности.

Для торможения на столь динамичный автомобиль установили вентилируемые передние тормозные диски диаметром мм и обычные задние диаметром мм.

Прошивки для Рено Флюенс

Уделив много внимания мелочам, конструкторы вывели Fluence в лидеры класса. Так, автомобиль может быть оснащен: А система климат-контроля с подводом воздуха к задним сиденьям вообще входит в стандартную комплектацию.

Схемы блоков предохранителей для Renault megane 2, фаза 2, двигатель K4J730 1.4 л, МКПП, комплектация Authentique

Приветствую всех. Решил выложить схемы блоков предохранителей для своего автомобиля. В основном конечно для себя (готовлюсь вплотную заняться блоком АБС), но может кому пригодиться.В Renault megane 2 этих блоков 4:1. Блок предохранителей и реле в салонеБлок расположен в салоне, в левой нижней части приборной панели

Назначение предохранителей и реле приведено в таблице 1.

2. Блок предохранителей защиты плюсовой цепи аккумуляторной батареи на Рено Меган 2Блок предохранителей защиты плюсовой цепи аккумуляторной батареи расположен на плюсовом выводе аккумуляторной батареи

Назначение предохранителей в таблице 2.

3. Блок защиты и коммутации (1337)Расположение

Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

4. Блок предохранителей цепей питания (777)Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337)

Есть ещё 1 интересный блок- ЦЭКБС, но там нет предохранителей и я до него я ещё не добрался.

Renault Megane, 2008

Комментарии 27

Ребята привет, не работает втягивающее реле стартера есть ли предохранитель на него?

Господа есть вопрос который надо решить .мне нужен свободный провод от блока предохранителей под рулём до подкапотного пространства . Может кто то знает есть ли в меган2 ф2. Или только тянуть ? А если тянуть то через какое отверстие ?

a.d-cd.net/GoAAAgK1GuA-960.jpg. Посмотри номера12. 15 и16. Если у тебя такая же комплектация, то входящие провода можно использовать

«Предохранитель цепи блока предохранителей» и «предохранитель блока предохранителей»

Немного дополню, вот тоже толковое описание нашёл: vsepredohraniteli.ru/renault/megan-2.html

Подскажи где реле бензонасоса?

В своей машине я не нашёл., может оно стоит отдельно, или как вариант- функции реле выполняет блок ЦЭКБС. Т.е от него напрямую идёт провод на сам бензонасос

Подскажи где реле бензонасоса?

В БЗК под капотом впаян в плату.

Офигеть, померять компресию то еще занятие)))

Добрый вечер . Я недавно купил машину ! И тут вот столкнулся с тем что у меня туманки не работают ! На панели индикатор горит что противотуманки включены а по факту не работают хотел для начала проверить предохранитель ! Открыл под рулём а их там раз два и все . Начал искать под капотом понял что под чёрной крышкой что то есть но не понял как туда попасть . Потому бросил сейчас благодаря вашей статье понимаю что бы залезть в блок перлов нужно вынуть акб?

Приветствую. У Французов уж так. Это не так сложно как кажется.

Это ж надо так запрятать предохранители, они там на Рено умом тронулись, идиоты.

В каждой машине есть свои особенности. К сожалению идеальных машин нет. Особенно это относиться к современным машинам, качество которых намного ухудшилось по сравнению с 90-2000 ми годами. Предохранители конечно менять трудно, но есть другие плюсы этой машины- крепкий кузов, надёжный двигатель, комфорт на уровне королы и небольшая рыночная цена

То ли лампы филипс такие хорошие, то ли еще где какая проблема, как могли перегореть сразу две?

Такое тоже может быть, сейчас всё делают одноразовым

как оказалось, питание идет, просто перегорела галогенка, сразу две, совсем новые, месяца еще нет(

Ну это не так страшно.

Подскажите, пожалуста, где копать: пропал сразу ближний на обеих фарах, а габариты, дальний и регулировка фар работают

Надо посмотреть предохранители 6 и 7 в блоке защиты и коммутации. Если они целые, то необходимо посмотреть, подаётся ли питание на эти предохранители при включении дальнего света фар. Причиной может быть- плохой контакт, прогоревшая дорожка в блоке

Блоки с предохранителями под капотом

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.

Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

  1. 30А — Электронный блок управления в салоне
  2. 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
  3. 30А — Коммутационный блок моторного отсека

Коммутационный блок

Описание

17,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварий­ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
210А Лампа дальнего света левой блок-фары
310А Лампа дальнего света правой блок-фары
410А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор коррек­тора света фар, электродвигатель корректора пра­вой блок-фары
510А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
620А Лампы противотуманных фар
77,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей
815А Запорный электромеханизм противоугонного устройства рулевой колонки
95А Модуль подушки безопасности водителя, электро­усилитель рулевого управления
107,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
115А Электромеханизм противоугонного устройства ру­левой колонки
125А Автоматическая коробка передач
1310А Блок управления системой питания сжиженным газом
1410А Лампы света заднего хода
1520А Реле электромагнитного клапана системы питания сжиженным газом
1610А Электромагнитная муфта компрессора кондиционера
1710А Резерв
1840А Электровентилятор системы охлаждения двигателя
1925А Блок управления ABS
2030А Обогрев стекла двери задка
2125А Реле стартера
2225А Электродвигатель стеклоочистителя ветрового окна
2325А Резерв

Блок силовых предохранителей

Находится под коммутационным блоком.

Схема

Обозначение

170А Реле дополнительного подогрева 2
260А Монтажный блок предохранителей и реле в салоне
340А Реле дополнительного подогрева 1
470А Электроусилитель рулевого управления
550А Блок управления ABS
670А Монтажный блок предохранителей и реле в салоне
720А Реле подогрева топливного фильтра дизельного двигателя
870А Блок управления предпускового подогрева
9Не используется

Реле Меган 2

Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.

Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.

Топливный насос

Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.

Реле стартера

Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.

Реле дворников

Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.

Реле стеклоподъемника

Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.

Стеклоочиститель

Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.

Конструкция электрооборудования Рено Меган 2

Схема электрооборудования Renault Megane II смонтирована по однопроводной системе. Это означает, что отрицательный вывод источников и приемников электроэнергии, напрямую подключается к кузову автомобиля (масса). Он выполняет роль оставшейся части проводника. Цепи питания управляющей программы силового агрегата смонтированы по многопроводной схеме. Подключение к массе выполняется через ЭБУ. Плюс на контакты оборудования Рено Меган 2 через предохранители и реле поступает от АКБ и генератора. Батарея несет нагрузку при заглушенном, а генератор при заведенном моторе.

Коммутация основных цепей машины обеспечивается посредством специального считывающего устройства.

Считывающее устройство (Ссылка на источник фото)

Передача данных между узловыми приборами Рено Меган 2 производится с помощью мультиплексных шин CAN (ConTRoller Area Network) со скоростью до одного Мбит/с. Она состоит из витой пары проводников, которые соединяют ЭБУ. Для сопряжения отдельных CAN-шин используется межсетевой интерфейс. Применение CAN-шин способствует сокращению общего числа проводников в автомобиле.

В случае фиксации повреждения в диагностической шине CAN, информация в виде кода определенной неисправности записывается в память ЭБУ, которые подключены к шине. Для считывания кодов посредством сканеров предусмотрено два диагностических разъема, подсоединенных к CAN-шине. Один разъем для подключения диагностического оборудования смонтирован в салонном пространстве, а второй – в моторном отсеке Renault Megane II.

Диагностический разъем в салоне Рено Меган 2 (Ссылка на источник фото)

Предупреждения

Перед проведением любых работ в электрических цепях Renault Megane II требуется отключить АКБ. Операции по отсоединению или подключению АКБ проводятся при отключенном зажигании. В случае отключения батареи при работающем силовом агрегате, велика вероятность повреждения регулятора напряжения или электронных устройств Рено Меган 2 поколения.

(Ссылка на источник фото)

Проверять работоспособность цепей питания посредством замыкания минусового провода на кузов запрещено. Это чревато выходом из строя электрических приборов. Нельзя использовать предохранители иной конструкции, рассчитанные на больший ток, а также перемычки вместо плавких вставок.

Если планируется проводить электросварочные работы, то потребуется отключить вывода не только от АКБ, но и от генератора и контроллера. В момент постановки аккумулятора на зарядку, следует отсоединять провода питания от аккумулятора Меган 2.

Периодически требуется очищать окисел, грязь с клемм и наконечников проводов батареи.

Основные предохранители Renault Megane 2 разнесены на 4 части. Три находится внутри моторного отсека. Четвертый устанавливается в салоне. Все плавкие вставки и релейные переключатели предназначены для защиты силовых цепей и управляющих магистралей электронного оборудования.

Меган 2 поколения выпускается с 2003 года, но дальнейшее описание монтажных блоков приведено на авто 2007 г производства. Данные актуальны для модификаций универсал, седан и хэтчбек.

Коммутационный блок Рено Меган 2

Данный блок находится в левой части подкапотного пространства и закрыт защитной крышкой.

В зависимости от комплектации автомобиля сняв защитную крышку сможете сразу заменить нужный предохранитель. В некоторых комплектациях понадобится еще разобрать некоторые детали:

  • снимаем аккумулятор и откручиваем крепления с его подставки, добираемся к ЭБУ.
  • откручиваем и его крепление и отодвигаем в сторону. Убираем воздуховод, около радиатора, и поднимаем вверх держатель ЭБУ.
  • в самом блоке отучиваем болт. И теперь можем выдвинуть блок. Не забывайте отсоединять фишки питания.

Схема блока предохранителей под капотом Рено Меган 2 вариант 1

Описание

17,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварийной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
210А Лампа дальнего света левой блок-фары
310А Лампа дальнего света правой блок-фары
410А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор корректора света фар, электродвигатель корректора правой блок-фары
510А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
620А Лампы противотуманных фар
77,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стекло подъемниками всех дверей
815А Запорный электро механизм противоугонного устройства рулевой колонки
95А Модуль подушки безопасности водителя, электро ­усилитель рулевого управления
107,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
115А Электро механизм противоугонного устройства ру­левой колонки
125А Автоматическая коробка передач
1310А Блок управления системой питания сжиженным газом
1410А Лампы света заднего хода
1520А Реле электромагнитного клапана системы питания сжиженным газом
1610А Электромагнитная муфта компрессора кондиционера
1710А Резерв
1840А Электро вентилятор системы охлаждения двигателя
1925А Блок управления ABS
2030А Обогрев стекла двери задка
2125А Реле стартера
2225А Электродвигатель стеклоочистителя ветрового окна
2325А Резерв

Схема блока предохранителей под капотом Рено Меган 2 вариант 2

Описание

110А Предохранитель правых ламп габаритного света (172-226) — выключатель регулятора-ограничителя скорости движения (1081)- выключатель системы стабилизации траектории движения (1106) — указателя положения рычага селектора АКП (1129)- выключатель обогрева левого сиденья (1514) — выключатель обогрева правого сиденья (1513) — выключателя жесткой складной крыши
210А Предохранитель левых ламп центрального электронного коммуникационного блока габаритного света (173-227) — прикуривателя (101) — выключателей электро замков дверей и аварийной сигнализации (1391)- переключателя корректора фар (1390)- панели управления климатической установкой (319) — аудиосистемы (281) — многофункционального дисплея (653) — центрального электронного коммуникационного блока
310А Предохранитель правой фары (ближний сеет) (226) — датчика высоты задней части кузова (1372) — датчика высоты передней части кузова(1373) — переключателя корректора фар (1360) — электродвигателя корректора правой фары (538)
410А Предохранитель левой фары (ближний свет) (227)- электродвигателя корректора левой фары (537)
520А Предохранитель правой и левей противотуманных фар (176-177)
610А Предохранитель левой фары (дальний свет)
710А Предохранитель правой фары (дальний свет)
825А Предохранитель ЭБУ АБС (113) или системы стабилизации траектории движения (1094)
925А Электродвигателя очистителя ветрового стекла
105А Предохранитель цепи «+» после замка зажигания на подушки безопасности и электро усилитель рулевого управления (756-1232)
1115А Предохранитель электро замка рулевой колонки
12Резерв
13Резерв
1415А Системы впрыска, Реле защиты
1510А Резерв
165А АКП
177,5А Предохранитель ‘+» после замка зажигания в салоне: указателе положения рычага селектора (1128) — переключатель режимов переключения передач АКП (129) — выключателе регулятора- ограничителя скорости движения (1081) — органы управления инструктора на учебном автомобиле (459) — блок предохранителей и реле в салоне (260) — реле дополнительного подогрева 1 (1067) — реле дополнительного подогрева 2 (1088)- разъем диагностики (225)- микрофон гарнитуры ‘ свободные
185А Электро замок рулевой колонки
1910А Лампы заднего хода
2020А Реле подогрева топлива
2115А Насос омывателя топлива
2210А Муфта компрессора кондиционера
2330А Элементы обогрева заднего стекла
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
