Расположение датчика скорости на Лада Приора

Замена датчика скорости на Приоре

Датчик скорости является неотъемлемым элементом топливной системы инжекторных двигателей. Его роль заключается в определении скорости вращения передних колес машины и передачи этой информации на контроллер. Он, в свою очередь, обрабатывает полученные данные, и на их основании регулирует качество, и количество топливной смеси, подаваемой в камеры сгорания.

В автомобилях Лада Приора датчик скорости имеет электронную конструкцию, представляющую собой пластиковый корпус цилиндрической формы со встроенным чувствительным элементом.

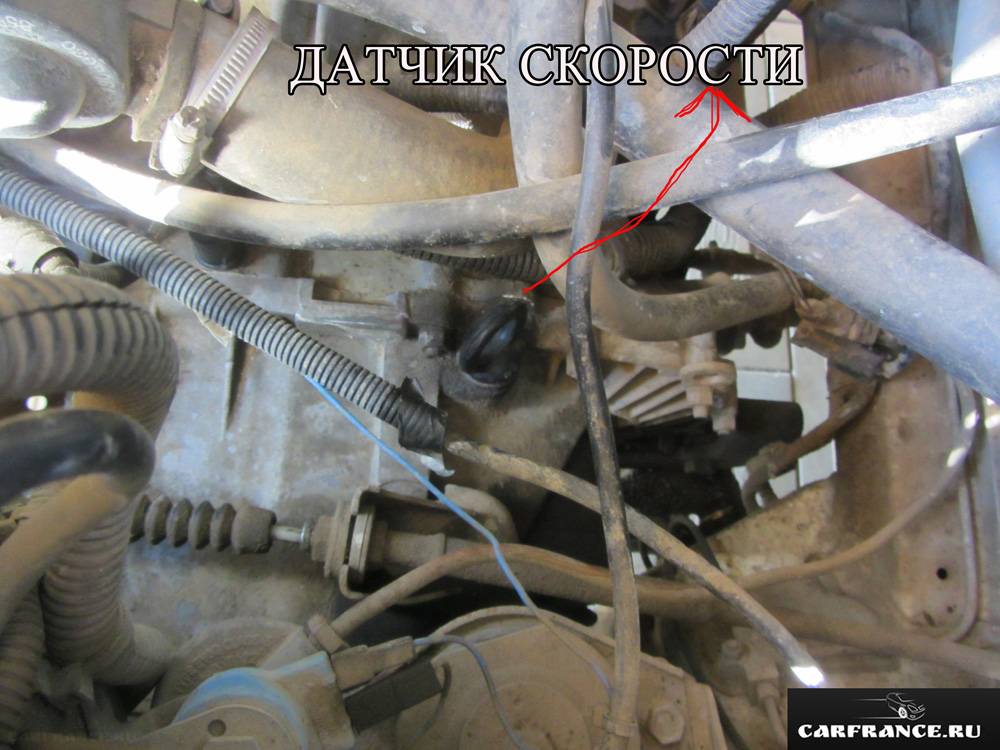

Датчик устанавливается в верхней части коробки переключения передач немного правее от выпускного коллектора.

Основные неисправности

Признаками неисправного датчика являются:

• отсутствие или искажение показателей спидометра и одометра;
• появление ошибок 0500 или 0501 на панели приборов;
• нарушение динамики автомобиля, снижение мощности;
• нестабильная работа двигателя на холостом ходу;
• увеличенный расход топлива.

К неисправностям датчика скорости относятся:

• отсутствие контакта в разъеме;
• обрыв провода датчика;
• загрязнение чувствительного элемента;
• механические повреждения.

Когда нужно менять датчик

Проверьте целостность проводки датчика, а также состояние контактов в разъеме. При необходимости почистите их. Если это не помогло, датчик подлежит замене.

Ремонтировать его никакого смысла нет. Стоит он недорого, да и сама процедура замены достаточно проста. Откладывать ее ни в коем случае нельзя. Без датчика скорости двигатель автомобиля работает в аварийном режиме, усиленно расходуя свой ресурс. Кроме того, неправильный расчет пропорций и количества топливной смеси электронным блоком управления существенно завышает расход бензина. Ездить на автомобиле с неисправным датчиком скорости крайне не рекомендуется.

Цена датчика и работ по его замене

Стоимость датчика скорости в зависимости от производителя может колебаться в пределах 350-650 рублей, а работа по его замене на станции технического обслуживания – 200-300 рублей.

Каталожный номер штатного датчика для Лада Приора – 21700-3843010.

Замена

Необходимые инструменты:

• торцевой ключ на 10;
• отвертка с плоской битой;
• отвертка с крестовой битой.

Порядок работ

1. Установите автомобиль на ровной поверхности.
2. Поднимите капот, отключите провод «–» от аккумулятора.
3. Крестовой отверткой ослабьте хомут крепления гофры к датчику массового расхода воздуха, отсоедините воздуховод, и отодвиньте его в сторону.
4. Отсоедините провода питания на разъеме датчика.
5. Торцевым ключом на 10 отверните гайку на шпильке крепления датчика.
6. Потяните его на себя, если не получается, подденьте плоской отверткой нижнюю часть корпуса датчика, и извлеките его из коробки передач.
7. Установите на его место новый датчик, зафиксируйте его и подключите колодку проводов, предварительно смазав резиновый уплотнитель.
8. Поставьте на место гофру воздуховода и закрепите ее хомутом.
9. Подключите «массу» к аккумулятору.

https://youtube.com/watch?v=7drLW_Qlgj4

Теперь нужно проверить работу датчика в движении. Запустите двигатель и проедьтесь

Обратите внимание на показания спидометра и одометра. Протестируйте автомобиль на ускорение, резко нажав на педаль акселератора

Если все работает в нормальном режиме, неисправность была удачно устранена.

Как найти утечку тока в автомобиле

В первую очередь, следует проверить те приборы, которые устанавливались самостоятельно или в случайных автосервисах, не специализирующихся на установке электрического дополнительного оборудования – магнитолу, видеорегистратор, всяческие другие электронные «игрушки». Делать это лучше всего методом исключения – подсоединив мультиметр к АКБ вышеуказанным способом, отключайте устройства по одиночке. Если при отключении какого-либо из них значение тока утечки снизилось – то вы нашли «виновника». Далее действуйте по обстоятельствам – либо просто оставьте прибор отключенным, либо, если уверены в своих силах, пытайтесь его починить. К сожалению, сигнализацию таким способом проверить не удастся – она связана со многими другими элементами электрооборудования, «вычислить» неисправности которых можно лишь по косвенным признакам или проверяя точки подключения модуля сигнализации по отдельности.

Концевой выключатель в дверке автомобиля

Косвенными признаками возможной утечки через сигнализацию могут быть грязь на концевых выключателях, их малый ход включения-выключения; также может быть замыкание в самом модуле из-за влаги, попавшей внутрь корпуса. Модуль в таком случае можно аккуратно вскрыть и обильно смочить спиртом – так, чтобы грязь и вода стекли с платы. Разумеется, эту процедуру необходимо производить при снятой клемме АКБ. Если нет спирта, можно воспользоваться средством вроде WD 40, но учтите, что в дальнейшем на плате может образоваться слой грязи – из-за налипшей пыли. Если вы не обнаружили утечки через дополнительное оборудование, приступайте к проверке штатной бортовой сети автомобиля. Проще всего проверку осуществлять, замеряя ток между контактами, предназначенными для предохранителя в монтажном блоке – можно изготовить самодельный адаптер из перегоревшего предохранителя, для подключения щупов мультиметра. Действуйте так же – методом исключения, проверяя различные цепи поодиночке. Но не всё электрооборудование можно проверить на предмет утечки таким способом – некоторые цепи предохранителями не защищаются. Как правило, это цепи зажигания, стартера и генератора. Сделано это с целью обеспечения бесперебойной работы этих систем. Поэтому проверку утечки тока в автомобиле, скажем, через генератор, нужно производить «на месте» – в местах подключения к нему проводов.

Рекомендуем: Рейтинг лучших компрессоров для внедорожников 2019 года

Снятие и установка панели приборов автомобиля Лада Приора

Вам потребуются: торцовые ключи «на 8», «на 10», отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо.

3. Снимите облицовку рулевой колонки.

4. Снимите подрулевые переключатели.

5. Снимите облицовки тоннеля пола.

6. Снимите комбинацию приборов.

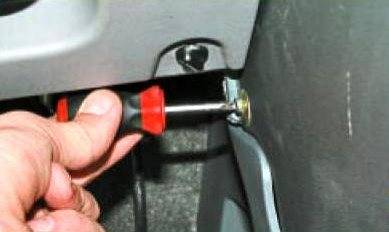

Выверните справа и слева винты крепления центральной консоли панели приборов.

Поддеваем отверткой и снимаем справа и слева сопла обогрева боковых стекол.

Торцовым ключом «на 10» отверните две гайки верхнего крепления панели приборов слева и справа

Поверните три фиксатора и снимите крышку блока предохранителей и реле

Выверните четыре винта крепления усилителя панели приборов

Датчик скорости Приора: замена, расположение, неисправности

Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА). Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач. Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:

1. ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
2. Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
3. Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)

Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки.

Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Замена

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

1. Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок; Откручиваем крепления патрубка и ослабляем его хомуты
2. Теперь вы можете увидеть ДСА. Отключаем проводку, идущую на разъем питания. На шпильке необходимо открутить гайку – в этом нам поможет торцевая головка на 10;

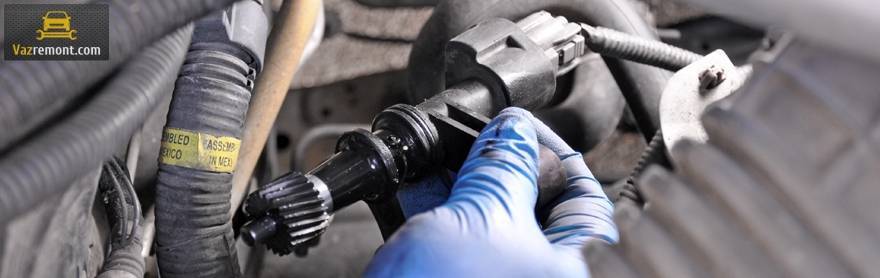

3. Тяните корпус датчика скорости на себя. Возможно, он будет туго сидеть в креплении, в этом случае используйте плоскую отвертку; Извлекаем проводку из датчика
4. Аккуратно подденьте корпус снизу и достаньте его из КПП;
5. Монтируем новый компонент и надежно фиксируем его, теперь подключаем провода. Резиновый уплотнитель рекомендуется смазать; Подденьте отверткой корпус датчика, если его нельзя вытащить вручную
6. Возвращаем патрубок воздуховода на штатное место, затягиваем его хомутами и подключаем минусовую клемму к АКБ;
7. Замена завершена.

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.

Датчик скорости на Приоре: назначение и принцип работы

Датчик скорости или ДСА нужен для измерения быстроты движения транспортного средства. Такие устройства еще называют определителями скорости, которые на Приоре и других современных автомобилях, представлены в виде электрических устройств, работающих посредством блока управления.

Многие водители знают, что именно посредством датчика скорости функционирует спидометр на автомобиле, но как происходит фиксация показаний, мало кто даже задумывается об этом. Если у вас из строя вышел ДС, то заменив его, вы устраните неисправность. Однако знать принцип работы такого устройства будет полезно всем автовладельцам, чтобы иметь возможность определить причины, почему устройство вышло из строя, и как предупредить такие последствия в будущем.

Сразу стоит отметить, что датчики скорости бывают двух типов: контактные и бесконтактные. На Приорах используются бесконтактные определители скорости (а на ВАЗ-2110 контактные), принцип функционирования которых рассмотрим подробно.

В основу работы датчика скорости на Приоре заложен эффект Холла. Сам датчик представляет собой полупроводниковый элемент Холла (расположен внутри рабочей части «скоса), который предназначен для фиксации импульсов. Эти импульсы создает вращающийся диск, на котором имеются зубья. Этот диск еще называется задающим, который установлен на коробке дифференциала, и он вращается с одинаковой частотой вращения колес автомобиля. Когда автомобиль движется, пластины наводят импульсы в полупроводниковом элементе (величина импульсов от 1 до 5В), которые передаются на ЭБУ. Скорость изменения этих импульсов за единицу времени позволяет получить информацию о частоте вращения диска. Ниже приведена схема конструкции датчика скорости на автомобиле Приора.

Благодаря такой конструкции, имеется возможность не только фиксировать скорость автомобиля, но еще и определять направление движения транспортного средства. Такие типы устройств, считаются самыми надежными, и используются на современных автомобилях.

Выше показано фото датчика скорости на Приоре в разобранном виде

Важно отметить, что такое изделие не подлежит ремонту, и в случае подтверждения его неработоспособности, подлежит замене

Проверка датчика скорости

Вначале нужно выяснить, есть ли заземление и напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении.

Способ 1 (проверка вольтметром)

1. Демонтируем датчик скорости.
2. Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
3. Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать, можно надеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

1. Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли.
2. Соединяем контакты датчика с вольтметром.
3. Вращаем колесо и диагностируем, появляется ли напряжение — если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (проверка контролькой или лампочкой)

1. Отсоединяем от датчика импульсный провод.
2. С помощью контрольки ищем «+» и «–» (предварительно включив зажигание).
3. Одно колесо вывешиваем как в предыдущем способе.
4. Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.

Проверка ДС тестером

Какими приборами выполняется подмотка электронных спидометров?

Учитывая имеющееся многообразие машин и способов обработки данных со спидометра, создано несколько различных вариантов, позволяющих корректировать показания пройденного пути. Схема такого устройства может быть выполнена как на дискретных элементах, так и на микропроцессорных системах, но все готовые изделия делятся на следующие типы:

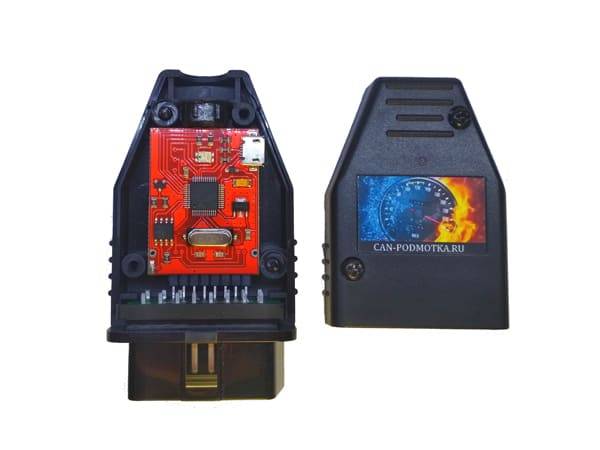

CAN крутилка

Этот прибор предназначен для использования на современных машинах. Здесь надо знать, что CAN – специальная шина, по которой происходит обмен данных между блоками электроники автомобиля. И его схема подразумевает наличие диагностического разъема, через который, зная протокол обмена, можно получить доступ к отдельным устройствам.

Соответственно, благодаря этому можно корректировать содержание нужных ячеек памяти, добиваясь желаемого результата. Обнаружить диагностическим оборудованием, что происходило изменение ячеек памяти, невозможно.

Купить качественную крутилку можно на сайте https://can-podmotka.ru

Импульсная крутилка к OBDII

Это устройство предназначено для использования с иномарками, не имеющими шины CAN. Данный прибор подключается через специальный диагностический разъем OBDII. В данном случае на спидометр поступает последовательность импульсов, имитирующих сигналы с датчика скорости, вследствие чего показания пройденного пути меняются.

Генератор скорости

Данная схема осуществляет имитацию датчика скорости. Вместо него включается генератор и выдает последовательность импульсов, поступающих на спидометр и вызывающих изменение его показаний. Подходит в большей степени для электромеханических приборов и отечественных автомобилей – ВАЗ, УАЗ и прочих, выпущенных до 2006 года.

Крутилка спидометра ABS

Подходит для машин, оснащенных ABS. Ее работа основана на контроле скорости движения и вращения колеса. Крутилка, подключенная к соответствующему разъему, имитирует работу колес, и контроллер, получая эту информацию, начинает изменять показания спидометра.

Устройство для подмотки можно сделать самостоятельно или купить уже готовое, но самое главное определить, можно ли его использовать на данной машине. В случае неправильного применения можно просто сжечь электронику.

Как это ни покажется странным, но порой более актуальной становится не скрутка спидометра, а наоборот, его подмотка. Существует целый ряд причин, как объективных, так и субъективных, заставляющих делать подобное. Создан не один прибор, позволяющий решать поставленную задачу, причем можно выбрать устройство, учитывающее дату выпуска конкретного автомобиля и позволяющее проводить данную процедуру без последствий.

» alt=»»>

Распиновка проводов датчика скорости ваз 2110

Сразу к делу, на одном из проводов начал появляться обрыв на изломе. Сложность заключалась в том, что вынуть контакты из фишки получилось не сразу (инфу по такой мелочной процедуре в интернетах не нащёл, был один пост где мужик вынуть не смог и пилил! разъём) один провод оторвал и, не мучая оставшиеся, разъём отрезал целиком. В общем суть посыла, внутренний вид разъёма вводит в заблуждение и на первый взгляд кажется, что усик который держит контакт один это ложь! их там два!

Для изъятия контактов понадобится шило, в моём случае половина мед. пинцета, ещё одна сложность в том, что усы пружинят, то есть тянем за провод и вжимаем усы, но тянем умеренно, чтобы не вдавить усы в пластик разёма. По поводу силиконовых вставок, они создают сопротивление, но момент когда контакт освободился в принцыпе ощутим. Если вы читаете эту статью после того, как уже оторвали провод)), то вынуть его будет проще надавливая маленькой плоской отвёрткой поперёк пластин контакта, при этом будет место и для шила усы вдавливать, но помучится придётся.

Теперь восстановление. Контакт для восстановления очень неудобен, в месте обжатия провода имеет бОльшую прочность так, что пытаться его разжать и вставить новый провод не советую. Максимум, что я смог сделать, особо не повредив, для удаления остатков провода, это разжать место обжимки маленькой часовой отвёрткой, ударив по ней молотком, но контакт при этом нужно положить на выпуклую поверхность.

Соединял пайкой. Если пойдёте по моему пути, то приготовьтесь к неудобствам, паять контакты на провода будет неудобно. Надеваем силиконовые пробки на провода, зачищаем провода на длину 3-4 мм, лудим (я использую флюс зил-2, паяльник 100 Вт) пододвигаем пробку к краю провода, чтобы было видно примерно 1мм его изоляции. Вставляем провод в контакт вращательными движениями. Выровнив по месту соединения, мажем кислотой. Внимательно паяем, чтобы олово не затекло внутрь контакта и не спаяло его внутренности, удалить олово будет практически невозможно и функционал контакта будет утерян. На фото: контакт сверху пропаян, средний контакт подготовлен к пайке, нижний провод лужёный.

Всё, после пайки проходим сухой кистью для удаления остатков кислоты (не обязательно, так как при пайке она вся в основном выкипает), немного разводим усы, удаляем грязь из разъёма и вставляем контакты на свои места, подталкивая контакты со стороны силиконовой пробки упираясь в неё отвёрткой, до характерного щелчка.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Проверка датчика скорости автомобиля (ДСА)

Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Замена датчика скорости

Вступление

Датчик скорости (ДСА) является одним из важнейших элементов системы управления двигателем. Основной задачей данного датчика является передача скорости движения автомобиля на приборную панель (спидометр), но это далеко не единственная функция, за которую отвечает ДСА. Он участвует в формировании топливной смеси, подает сигналы необходимые для работы электроусилителя руля. В данной статье речь пойдет о ДС и его возможных неисправностях.

О датчике

В автомобилях Лада Приора ДС выполняет большое количество разных действий. Он поддерживает более высокие обороты при движении на нейтральной скорости, переедает информацию о скорости автомобиля считывая их с колес, а так же по его показаниям регулируется топливно-воздушная смесь и отключается ЭУР при достижении определенной скорости.

Датчик выполнен из маслостойкого пластика цилиндрической формы. Внутри датчика находится чувствительный элемент, который считывает показания с шестерен КПП и переводит их в км/ч.

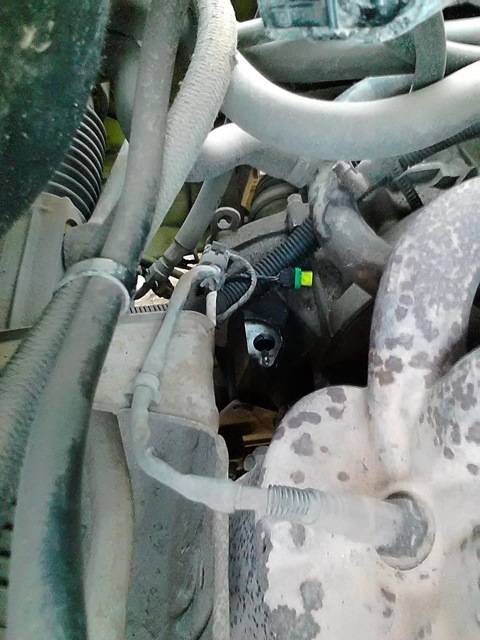

Располагается ДС в задней части корпуса КПП возле выпускного коллектора и крепиться гайкой на «10» через шпильку.

Когда производить замену?

Замену необходимо производить только при появлении выше описанных неисправностей, но прежде чем приступить к работе необходимо проверить сам датчик на предмет загрязнения и целостности.

Проверка следует начинать с разъема. Нужно вынуть фишку с датчика и проверить ее на предмет загрязнения и целостности контактов, как на самой фишке, так и на датчике. Все контакты должны быть чистыми и целыми без следов масла, грязи и ржавчины.

Если при осмотре разъема обнаружились выше описанные проблемы, то его необходимо заменить. Разъемы продаются в магазинах автозапчастей для отечественных автомобилей.

Далее необходимо снять сам датчик, для этого используем трещотку и головку на «10» откручиваем гайку и вынимаем датчик. На пластиковом корпусе датчика не должно быть трещин сколов, вмятин и металлической стружки. При необходимости очищаем его и устанавливаем на место.

Довольно часто случается что стружка, образующаяся в процессе трения шестеренок в КПП налипает на ДС и тот в свою очередь начинает выводить неверные показания.

Если же все эти манипуляции с ДСА не помогли, то необходима его замена.

Замена в автосервисе

За демонтаж и установку ДС на станции технического обслуживания с Вас возьмут от 200 до 300 рублей. Стоимость самого устройства в магазине запчастей колеблется от 300 до 400 рублей в зависимости от производителя

При покупке обращайте внимание на артикул

Артикул штатного ДСА Лада Приора: 21700-3843010-02

Артикул датчика скорости

В процессе замены ДСА нет ничего сложного, время проведения работ от начала до конца не займет и 20 минут. Все работы по смене ДС можно провести самостоятельно, не переплачивая лишнюю сумму.

Самостоятельная замена ДСА

Первым необходимо подготовить автомобиль: зафиксировать его ручным тормозом предварительно установив на ровную поверхность, снять минусовую клемму с АКБ и затем уже приступать к демонтажу старого датчика скорости.

Вынимаем штекер ДСА и трещоткой с головкой или рожковым ключом на «10» откручиваем гайку крепления датчика, затем вынимаем его.

Установку нового ДС необходимо производить в обратной последовательности, будьте внимательные, не повредите уплотнительное кольцо или не потеряйте его, в противном случае из-под датчика будет сочиться масло.

Почему не работает спидометр на ВАЗ 2110? Решаем мелкую поломку сами

В подавляющем числе случаев инжекторные ВАЗ-2110 оборудуются электронными спидометрами. И, как правило, они часто тревожат неисправностями, которые могут проявляться по-разному. И если автовладелец сталкивается с проблемой, когда у него не работает спидометр на ВАЗ 2110, ему нужно выяснить степень сложности поломки. Ведь прибор может вообще не работать или работать, но частично и с видимыми сбоями. Например, при непрогретом двигателе спидометр работает исправно, а вот потом начинает капризничать. Может быть так, что стрелка скачет от одного показателя к другому или зависает на определенной отметке.Не работает спидометр на ВАЗ 2110 – проблема вполне распространенная и легко решаемая. Причем устранить подобную неисправность нужно как можно скорее, так как водителю сложно ориентироваться на скорости автомобиля и таким образом есть вероятность встретиться с инспектором ГИБДД и получить штраф за нарушение скорости.Чтобы устранить проблему надо выявить причины ее появления.Типичные причины поломки спидометраНе секрет, что на ВАЗ 2110 в работе спидометра не последнее участие принимает бортовой компьютер. Если взять электросхему от автомобиля, то можно заметить, что электроника питается от монтажного блока с 10 амперным предохранителем.Когда спидометр ломается первым делом нужно проверить все контакты. Возможно, сбой в работе произошел по причине окисления одного из контактов.При нормальном состоянии контактов стоит задуматься о возможных проблемах в датчике скорости. А точнее, в его разъемах. Дело в том, что они расположены так, что постоянно контактируют с пылью, грязью и влагой. Поэтому не лишним делом будет немного подергать провода, чтобы стряхнуть возможные загрязнения. А лучше попробовать достать их и очистить более дотошно. Иногда проверка разъемов не помогает. Тогда приходиться тестировать сам датчик скорости. Здесь не надо быть специалистом и иметь в гараже какое-то специальное оборудование. Будет достаточно обычной дрели или шуруповерта. Также для работы понадобится напарник. Итак, берем шуруповерт, ставим его на режим вращения против часовой стрелки и зажимаем привод датчика. Напарник включает зажигание и следит за спидометром. В этот момент надо включить шуруповерт. Если спидометр не работает, значит пришло время замены датчика скорости. В случае нормального функционирования нужно искать проблему в приводе, расположенном внутри трансмиссии.Если уж речь идет о датчике скорости, то резонно будет проверить гнездо вала его привода. Нередко вал изнашивается, принимает круглую форму, что не позволяет эффективно передавать крутящий момент. Кстати, именно это чаще всего выступает виновником постоянного подергивания стрелки спидометра. Поэтому если такая проблема наблюдается, то первым делом надо проверить вал и уж только потом рассматривать другие варианты.Существует и еще ряд возможных причин неисправности спидометра на ВАЗ-2110. Но обнаружить их можно только путем глубокой диагностики, доступной лишь на СТО. Особенности спидометраСпидометр на нашем автомобиле располагается на основном приборном щитке. Поэтому если причины неисправностей кроются именно в спидометре, то необходимо менять весь щиток, а не его отдельный элемент. К сожалению, пока запасные части по отдельности для таких приборных панелей не поставляются. Это как раз и усложняет замену спидометра при его поломке.В принципе, все вышесказанное позволяет быстро разобраться с возникшей неисправностью и оперативно ее решить. Но надо помнить, что если не работает спидометр на ВАЗ-2110, то не лишним будет обращение на СТО, где причины смогут вычислить куда быстрее.

Основные неисправности

К наиболее распространенным признакам неисправности датчика скорости на Приорах и Калинах можно отнести:

• на приборной панели отображается расход топлива значительно больше настоящих показателей;
• нестабильная работа мотора на холостых оборотах;
• ощутимое снижение мощности двигателя;
• показатели километража по одометру не меняются; — стрелка лежит на нуле, либо скачет с 0 до 200 км/час, или с 30 до 200 км/час, несмотря на то, что автомобиль двигается с другой скоростью;
• когда стрелка спидометра лежит на отметке 0 км/час в течении 5 минут, выключается ЭУР и после этого на панели загорается лампа неисправности электроусилителя руля.

В основном неисправности касаются проводов, изоляция которых может со временем растрескиваться. Также на контактах могут появляться окислы и загрязнения, чтобы их убрать, можно воспользоваться специальными очистителями контактов.

Главными причинами таких проблем являются попадание тосола/воды/масла на контакты, которые потом окисляются, а также выход датчика скорости из строя. Тосол при сильных морозах может капать на датчик с патрубков, которые расположены над ним, а вода попадает когда в сырую погоду автомобиль проезжает по лужам, или зимой в виде снега при проезде по сугробам.

Также датчик может быть сильно засорен металлической стружкой, которая появляется вследствие притирки деталей КПП. Сам же датчик может выходить из строя по причине недостаточной герметичности корпуса. Дело в том, что эти датчики могут быть 2 видов — разборные и неразборные. В разборных датчиках 2 части корпуса скреплены между собой клеем, а в неразборных корпус залит эпоксидкой. Внутрь обоих вариантов при недостаточной герметичности может попадать вода/тосол, в результате чего 3 контакта припаянные к небольшой плате, окисляются. Как результат, время от времени появляются глюки, а затем датчик скорости и вовсе перестает работать.

Как определить причину неисправности

Наиболее распространенная неисправность — неравномерность показаний спидометра во время движения. Скачки и «падения». В этом случае, скорее всего, ДСА подлежит замене.

В случае отсутствия сигнала датчика скорости возможны проблемы с проводкой, контроллером ЭСУД или главным реле.

Проверка датчика скорости на Калине при помощи контрольки

• выключить зажигание;
• отсоединить колодки проводов от датчика скорости и от контроллера;
• проверить цепь между контактом «X2/32» колодки контроллера и контактом «2» колодки ДСА;
• проверить цепь — контакт колодки контроллера «X2/47», контакт колодки ДСА «3»;
• проверить цепь между контактом «1» колодки ДСА и главным реле.

Если цепи исправны то ДСА подлежит замене.
