Где находится датчик скорости Лада Гранта (+замена)?

Рекомендации по выбору датчиков

Чтобы не затягивать сроки ремонта из-за покупки некачественных запчастей, мастера СТО рекомендуют приобретать только оригинальные детали.

При выборе производителя комплектующих всегда отдавайте предпочтение заводским деталям. Тщательно сверяйте совпадение индексов. Исчерпывающий перечень указан в инструкции по эксплуатации.

Реже покупайте аналоги, даже если они дороже «оригиналов». Не пользуйтесь услугами сомнительных поставщиков, реализовывающих запчасти по несвойственно низким ценам. При отсутствии личного опыта в обслуживании технического средства, устанавливайте комплектующие в сервисном центре, где предоставляют гарантию качества на выполненные работы.

Как выполнить проверку и замену?

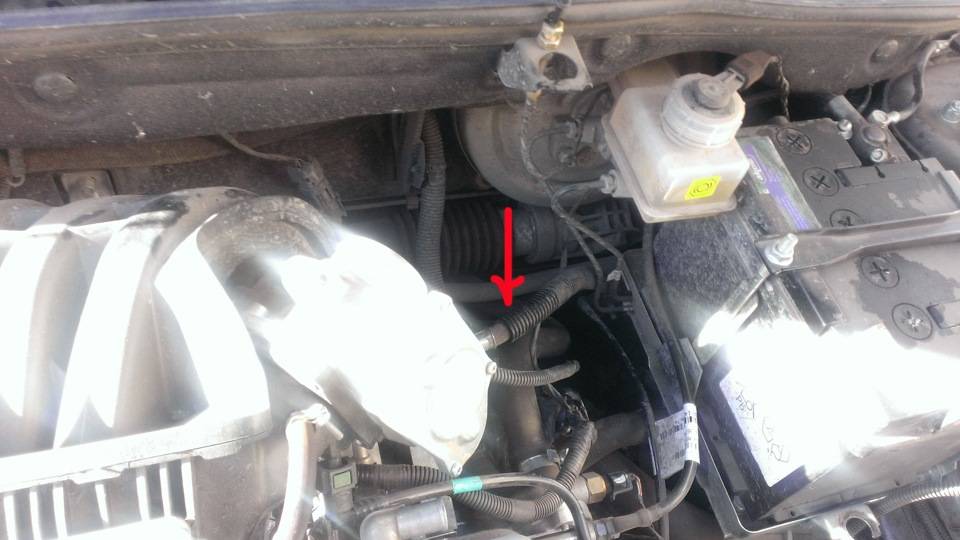

Для начала надо знать, где находится датчик.

Для начала следует исследовать электрическую цепь на предмет отсутствия обрыва, что может гарантированно вызвать неисправность самого датчика.
Далее отсоединяем питание.
Тщательным образом осматриваем состояние контактов

Если присутствую очаги окислов и грязи – срочно их удаляем.
Повышенное внимание направляем на проводку, расположенную возле штекера. Если в данном месте присутствует изгиб, то возникает риск перетирания изоляции.
Выполняем замер заземляющей цепи

Величина сопротивления должна равняться 1 Ом.
Если данный показатель в норме, приступаем к диагностированию непосредственно датчика.

Этот прибор функционирует по принципу эффекта Холла. За один оборот происходит регистрация шести импульсов. На датчике размещены три контакта:

  • заземляющий;
  • подвод питания;
  • импульсный.
  • Прибором выполняем «прозванивание» контактов на присутствие питания в 12 В и заземления. Если напряжение не обнаруживается, то возможны варианты: обрыв цепи или разряд батареи. В более редких случаях причиной может служить неисправность блока управления. Величина напряжения на контактах «вывод» и «масса» должна варьировать в пределах: от 0,5 до 10 В.
  • Наиболее легкий и действенный способ мониторинга неисправности датчика – замена на новый аналог. Для этого надо знать его расположение.
  • Для демонтажа ДС следует запастись.
  • отверткой с плоским «жалом»;
  • ключом на «10».

Ввиду неудобств, расположение датчика на LADA Granta, работа по его замене будет немного сложной. Чтобы обеспечить доступ к ДС следует отсоединить патрубок подачи воздуха от фильтра к дроссельному узлу.

1 Отключаем подводящий штекер к датчику путем отгибания пластикового фиксатора и потягивания вверх.

2 Указанным ключом отвинчиваем болт его фиксации к КПП.

3 Корпус ДС поддеваем (плотно посажен) и извлекаем.

Установка нового элемента осуществляется по обратному алгоритму снятию. Далее выполняем диагностические действия.

Если датчик скорости исправен, то некоторые вLADA прибегают к повторной установке. Но перед этим следует его очистить, просушить и промазать герметизирующим компонентом по периметру корпуса (по плоскости прилегания к КПП).

Не следует забывать о нарушениях в работе мотора LADA Granta при появлении неисправности данного измерителя.

Для сведения! Если LADA Granta оснащена ABS, то ДС в таком случае неактивен, а считывание импульсов осуществляется с считывающих приборов антиблокировочной системы.

Контроллер массового расхода воздуха находится за воздушным фильтрующим элементом силового агрегата, он также часто называется расходомером. Основное предназначение устройства заключается в мониторинге объема воздушного потока, который поступает в мотор транспортного средства. В соответствии с полученными данными бортовой компьютер определяет нужный объем бензина, который необходим для поддержки нормального соотношения воздуха и топлива.

Снятие датчика скорости на Лада Гранта,снято скрытой камерой.

Все сигнальные функции устройств, расположенных на панели приборов, находятся в печатной плате. Необходимо её извлечь и просмотреть на наличие следов горения или обрыва. Если ничего обнаружить не удалось — демонтируем плату и отдаем в руки специалисту, он при помощи специального оборудования сможет проверить её на исправность.

Самой легкой проблемой считается нарушение привода стрелки спидометра, но она возникает очень редко. Самые тяжелые «заболевания» скрываются существенно глубже. На работу спидометра часто влияет коробка передач, её неисправности могут воздействовать на датчик, в результате чего работа нарушается.

Все, что должен знать владелец о датчиках и системе управления двигателем Лады Гранты

Для обеспечения нормальной работы всех узлов транспортного средства в современных авто используется множество различных регуляторов. В этой статье мы более подробно расскажем об отечественных автомобилях Лада. Где находится датчик скорости, охлаждающей жидкости и другие контроллеры на Лада Гранта и какие функции они выполняют — читайте ниже.

Где находится и как найти тот или иной регулятор на Гранте, Приоре, Весте или Ларгусе? По факту расположение устройств на этих моделях авто идентичное. Ниже приведена схема с обозначением всех устройств.

Моторный отсек Гранты с обозначением всех регуляторов

Скорости

Датчик скорости Лада Гранта расположен на корпусе КПП. Этот регулятор напрямую связан с передачей данных о том, с какой скоростью движется транспортное средство, как машина работает на холостом ходу и на каком режиме расхода бензина она едет.

Чтобы найти этот контроллер на Приоре или Гранте, необходимо открыть капот и снять воздухоподающий шланг, который идет от воздушного фильтрующего элемента к дросселю. Сделав это, внизу картера коробки передач можно увидеть контроллер с подведенным к нему проводом. Для замены устройства нужно просто отключить проводку и демонтировать его из места установки, после чего заменить на новое.

ДТОЖ

Демонтаж ДТОЖ с авто

Датчик температуры охлаждающей жидкости необходим для замера температуры антифриза в системе охлаждения. В соответствии с данными от регулятора температуры на Гранту блок управления производит регулировку частоты вращения коленчатого вала, корректирует состав горючей смеси, а также угол опережения зажигания.

Как показывает практика, такое устройство редко выходит из строя, но в некоторых случаях может выдавать неверные показания. Расположенный в моторном отсеке, в частности, в крышке термостата, контроллер имеет свои «болезни». У основания разъема может перетираться проводка, в результате чего потребуется замена ДТОЖ.

ДМРВ

Контроллер массового расхода воздуха находится за воздушным фильтрующим элементом силового агрегата, он также часто называется расходомером. Основное предназначение устройства заключается в мониторинге объема воздушного потока, который поступает в мотор транспортного средства. В соответствии с полученными данными бортовой компьютер определяет нужный объем бензина, который необходим для поддержки нормального соотношения воздуха и топлива.

ХХ

Датчик холостого хода является одним из регуляторов, предназначенных для мониторинга и контроля работы силового агрегата. Если устройство ломается, мотор сразу же начинает работать некорректно — он будет троить, снизится мощность. В свою очередь, стрелка на тахометре будет резко прыгать от одного значения к другому. Сам элемент находится на дросселе, в частности, на его нижней части. Чтобы добраться до него, необходимо освободить дроссельную заслонку от патрубков, в общей сложности их четыре.

Чтобы заменить и поставить новый РХХ, нужно будет отключить проводку от самого регулятора, а также контроллера положения дроссельной заслонки. Более подробная инструкция по замене контроллера своими руками приведена на видео ниже (автор ролика — канал В гараже у Сандро).

Света

Что касается датчика света, то он установлен в одном корпусе с регулятором дождя. Его предназначение заключается в активации и отключении освещения, основываясь на текущем состоянии. К примеру, если на улице стемнеет или вы заедите в гараж или плохо освещенный тоннель, то устройство должно автоматически включить фары вместе с габаритными огнями. Сам по себе контроллер является не пригодным к ремонту, поэтому при выходе из строя единственным вариантом будет его замена.

Сцепления и тормоза

Датчик сцепления позволяет определить положение педали. Когда педаль не выжата, регулятор выключает корректировку нагрузки на силовой агрегат. Устройство расположено в педальном узле, там же, где находится датчик тормоза.

Принцип функционирования последнего довольно простой:

  • когда педаль отпущена, шток располагается внутри и зажимает плавающий контакт к верхней части;
  • при выжатой педали шток зажимает контакт уже к нижней части группы.

Как показывает практика, одной из основных проблем этого контроллера является низкокачественное выполнение самого контакта. Он может просто зацепиться за пружину, в конечном итоге на блок управления будет поступать импульс о включении тормоза.

Извините, в настоящее время нет доступных опросов.

«Замена ДПКВ на Гранте в домашних условиях»

Подробнее о том, как осуществляется замены регулятора положения коленчатого вала своими руками на Ладе Гранте, вы можете узнать из видео ниже (автор ролика — канал В гараже у Сандро).

Датчик скорости гранта 8 клапанная цена

Оплата при получении:

  • Наличными
  • Переводом на карту
  • Банковской картой
  • По счету (для организаций с НДС)

Важно. Перед получением товара, уточняйте его наличие по телефону +7 (343) 328-51-38 или оформите заказ на нашем сайте

Доставка курьером по Екатеринбургу и близлежащим городам

  • Оплата наличными по факту получения товара
  • Стоимость доставки по городу и близлежащим городам — 100-250 рублей
  • Бесплатная доставка по Екатеринбургу при заказе на сумму от 10 000 рублей.
  • Сроки и стоимость доставки уточняйте у менеджера РусАвто

Минимальный заказ и стоимость доставки смотрите в разделе Доставка

Доставка «Почтой России»

  • Предоплата 30% от стоимости товара ( Безналичный расчет по выставленному счету)
  • Остаток суммы наложенным платежом по факту получения вашего товара в почтовом отделении.
  • Услуги за доставку оплачиваются получателем по действующим тарифам «Почты России»

Почему мы просим частичную предоплату перед отправкой ? В нашей практике были случаи, когда отправленный наложенным платежом товар находился долгое время в почтовом отделении получателя и не забирался. Мы были вынуждены оплачивать хранение и нести дополнительные расходы за обратную пересылку невостребованного товара на наш склад.

Датчик скорости Лада Гранта выходит из строя редко, но, если это случилось его нужно менять. Датчик скорости Lada Granta , как думают многие — не просто измеряет скорость. Датчик скорости передает данные о текущей скорости на ЭБУ. На основании полученных данных, с ЭБУ идут сигналы на модуль подачи топлива, дроссель и регулятор холостого хода.

Перед покупкой датчика скорости на Лада Гранта , мы рекомендуем сделать диагностик и точно определить что неисправен сам датчик. Зачастую, проблема может крыться в контактах датчик скорости Lada Granta и его покупка не требуется. Замену датчик скорости лучше делать в автосервисе. В некоторых случаях, для замены датчика скорости придется снимать коробку передач.

Стоимость датчика скорости Лада Гранта :

Купить датчик скорости Лада Гранта

Телефон: 8 (812) 701-02-10 (многоканальный, 10.00-20.00)

Whatsapp: +7 (911) 766-42-33 (круглосуточно)

Viber: +7 (911) 766-42-33 (круглосуточно)

Бесплатная доставка по Санкт-ПетербургуДоставка в регионы от 2-х дней.

Стоимость датчика скорости зависит от того, новый он или б/у, фирмы производителя, а также от наличия на нашем складе или срока поставки до нашего магазина.

Рейтинг датчиков скорости Лада Гранта на основе отзывов владельцев: 1. BOSCH (Германия)2. Hella (Германия)3. FAE (Испания)4. ERA (Италия)5. Patron (Евросоюз)

Когда нужно покупать датчик скорости на Лада Гранта : —некорректная работа спидометра;— неравномерная работа двигателя на холостом ходу;— резкое увеличение расхода топлива;— потеря мощности двигателя.

В 2011 году Волжский автозавод представил новую модель легкового автомобиля, который позиционировался как дешевый народный автомобиль. Вначале ВАЗ-2190 был представлен в варианте «седан», а в 2013 году свет увидел «хэтчбек», который помимо кузова имел несколько иную базовую и топовую комплектацию.

Лада «Гранта» – молодой автомобиль. Три года эксплуатации позволяет выявить только недостатки, связанные с первичным выпуском автомобиля в серию. Для определения и устранения конструктивных недостатков требуется значительно более существенный объем статистических данных об отказах систем и поломках деталей.

Хотя ВАЗ-2190 считается прямым потомком «Калины», по сути это совершенно другой, класс автомобиля, со своими собственными достоинствами и недостатками. Позиционирование «Гранты» как бюджетного и доступного автомобиля, заставило производителя применять при изготовлении более дешевые материалы и упрощенные конструкторские решения. Подобный подход привел к значительным проблемам в тормозной системе, что о чем говорят многие владельцы ВАЗ-2190.

Принцип работы спидометра на Лада Приора

На Приоре спидометр электронного типа. Вся информация передаётся через датчики по проводам. Поэтому нет смысла искать тросик для осмотра его на наличие изломов или других неисправностей.

Во всей системе слабым элементом является датчик скорости. Он наиболее часто выходит из строя.

Информация с датчика скорости переходит сразу не на панель приборов, а на блок управления двигателем. И уже оттуда на панель приборов переносится в виде цифрового сигнала.

Датчик скорости представляет собой ничто иное, как датчик Холла — к нему подключены 3 провода — серый провод сигнальный, коричневый — это «минус», а розовый с темной полоской отвечает за «плюс». Показания опорного напряжения запросто можно проверить при помощи вольтметра.

Причины поломки

Определить причину поломки спидометра можно самостоятельно.В основном этому подвержены:

  • датчик скорости;
  • предохранитель;
  • панель управления.

Для начала следует обнулить старый километраж. Снимаем массу с аккумуляторной клеммы, а потом возвращаем всё в исходное положение. Эти манипуляции вернут данные к первоначальным настройкам, на спидометре будет ноль. Если неисправность вызвали «мозги», то наверняка спидометр будет работать.

Цепь питания

В случае, если работа спидометра не восстановлена, следует проверить цепь питания. Необходимо тщательно проанализировать блок, где расположены предохранители

Обратите внимание на элемент защиты, который связывает спидометр с центральной сетью электропитания, он промаркирован — «IG/Meter»

Проверка электропроводки спидометра

Если в работоспособности предохранителя сомнений нет, можно приступить к проверке электропроводки, начиная датчиком скорости, и заканчивая приборной панелью.

Машина практически постоянно работает в режиме вибрации и многочисленных ударов, особенно это актуально на отечественных дорогах. Систематические воздействия могут разъединить контакты.

Проверка датчика

Помимо вибраций контакты могут окисляться из-за влияния влаги при мойке или осадках. Именно поэтому не лишней будет проверка самого датчика и его элементов. Если визуальный осмотр не выявил нарушений, чистка с целью профилактики не навредит.

Далее необходимо проверить непосредственно сам датчик на наличие ошибок в работе. Для тестирования понадобится специальное устройство — сканер. Если его нет, то подойдет счетчик пройденной дистанции. Если датчик работает правильно, то даже при неисправном спидометре, будет осуществляться отсчет расстояния.

Видео замены датчика скорости

Приборная панель

Если вышеперечисленные мероприятия желаемых результатов не дали, то скорее всего источником поломки является приборная панель.

Все сигнальные функции устройств, расположенных на панели приборов, находятся в печатной плате. Необходимо её извлечь и просмотреть на наличие следов горения или обрыва. Если ничего обнаружить не удалось — демонтируем плату и отдаем в руки специалисту, он при помощи специального оборудования сможет проверить её на исправность.

Самой легкой проблемой считается нарушение привода стрелки спидометра, но она возникает очень редко. Самые тяжелые «заболевания» скрываются существенно глубже. На работу спидометра часто влияет коробка передач, её неисправности могут воздействовать на датчик, в результате чего работа нарушается.

Причины и их устранение

Почему не работает спидометр? Причины могут быть следующие:

  1. Разрыв троса
  2. Неисправность самого датчика

Перед тем как приступать к поиску неисправности, необходимо приготовить необходимый инструмент:

  • Стандартный домашний набор инструментов
  • Силикон (в качестве герметика)
  • Пластиковая вилка.

Прежде чем начинать, подумайте о безопасности и проверьте, не поедет ли машина самопроизвольно.

После нужно отсоединить аккумулятор от авто (достаточно снять контакт с минусовой клеммы).

Чтобы починить датчик скорости, никак не обойтись без полного снятия торпеды. А чтобы снять торпеду, нужно демонтировать все существующие накладки, перемычки и снять рулевое колесо и функциональные переключатели возле него. Далее, когда торпеда свободна и ничего не мешает ее снять – сделайте это, предварительно открутив все крепежные болты.

Все контакты и провода от торпеды нужно отключить и обязательно пометить, чтобы не возникло вопросов при обратном подключении. Теперь можно отсоединить от торпеды поломанный датчик, для этого, возможно, вам придется еще открутить несколько крепежных болтов. Могут возникнуть некоторые проблемы в момент отсоединения но, как правило, необходимо немного подогреть в месте соединения и обе детали отделяться.

После этого пройдитесь придирчивым взглядом по тросу. На его поверхности не должно быть никаких явных механических повреждений. Если вы заметили какие-либо повреждения троса (вмятины, разрывы), то это вполне может быть причиной, почему не работает спидометр.

Если трос в нормальном (исправном) состоянии, то нужно проверить ось стрелки. Иногда происходит так, что ось прогибается, таким образом мешает свободному ее передвижению. Вот тут пригодиться подготовленная вилка из пластика.

В подавляющем числе случаев инжекторные ВАЗ-2110 оборудуются электронными спидометрами. И, как правило, они часто тревожат неисправностями, которые могут проявляться по-разному. И если автовладелец сталкивается с проблемой, когда у него не работает спидометр на ВАЗ 2110, ему нужно выяснить степень сложности поломки. Ведь прибор может вообще не работать или работать, но частично и с видимыми сбоями.

Чтобы устранить проблему надо выявить причины ее появления.

Типичные причины поломки спидометра

Не секрет, что на ВАЗ 2110 в работе спидометра не последнее участие принимает . Если взять электросхему от автомобиля, то можно заметить, что электроника питается от монтажного блока с 10 амперным предохранителем.

Когда спидометр ломается первым делом нужно проверить все контакты

. Возможно, сбой в работе произошел по причине окисления одного из контактов.

При нормальном состоянии контактов стоит задуматься о возможных проблемах в датчике скорости

. А точнее, в его разъемах. Дело в том, что они расположены так, что постоянно контактируют с пылью, грязью и влагой. Поэтому не лишним делом будет немного подергать провода, чтобы стряхнуть возможные загрязнения. А лучше попробовать достать их и очистить более дотошно.

Иногда проверка разъемов не помогает. Тогда . Здесь не надо быть специалистом и иметь в гараже какое-то специальное оборудование. Будет достаточно обычной дрели или шуруповерта. Также для работы понадобится напарник .

Итак, берем шуруповерт, ставим его на режим вращения против часовой стрелки и зажимаем привод датчика. Напарник включает зажигание и следит за спидометром. В этот момент надо включить шуруповерт.

Если спидометр не работает, значит пришло время замены датчика скорости. В случае нормального функционирования нужно искать проблему в приводе, расположенном внутри трансмиссии.

Если уж речь идет о датчике скорости, то резонно будет проверить гнездо вала его привода. Нередко вал изнашивается, принимает круглую форму, что не позволяет эффективно передавать крутящий момент.

Кстати, именно это чаще всего выступает виновником постоянного подергивания стрелки спидометра. Поэтому если такая проблема наблюдается, то первым делом надо проверить вал и уж только потом рассматривать другие варианты.

Существует и еще ряд возможных причин неисправности спидометра на ВАЗ-2110. Но обнаружить их можно только путем глубокой диагностики, доступной лишь на СТО

Спидометр на нашем автомобиле располагается на основном приборном щитке. Поэтому если причины неисправностей кроются именно в спидометре, то необходимо менять весь щиток, а не его отдельный элемент. К сожалению, пока запасные части по отдельности для таких приборных панелей не поставляются. Это как раз и усложняет замену спидометра при его поломке.

На что влияет датчик скорости движения

Теперь, когда устройство и принципы работы скоростных определителей детально освещены, не лишним будет ответить на часто задаваемый вопрос, а именно – «На что влияет датчик скорости?». Для ответа на него, в первую очередь, стоит рассмотреть основное предназначения данного устройства. На сегодняшний день предназначений у него несколько, а точнее 2 основных:

  • Первое – это, несомненно, информирование водителя о скорости движения транспортного средства, чтобы тот мог полностью соблюдать ПДД. Тут, пожалуй, объяснений не требуется;
  • Второе – также информирование, но уже не водителя, а других узлов машины о текущей скорости движения автомобиля. Наиболее важна эта информация для топливнораспределительных узлов машины: инжектора, карбюратора или редуктора ГБО. Именно основываясь на показателях датчика скорости, электроника этих деталей организует работу мотора на холостом ходу или при его движении по инерции. Из этого можно сделать вполне логичный вывод – от исправности скоростного идентификатора зависит правильность работы двигателя. То есть, при перерасходе топлива вполне можно грешить и на неисправности датчика скорости. Такая вот странная причина известной многим проблемы, а ведь при её появлении многие автомобилисты начинают проверять инжекторы, карбюраторы или другие топливные узлы, совершенно забывая о рассматриваемом сегодня устройстве.

Отвечая на вопрос по поводу того, на что влияет датчик скорости, можно дать два совершенно точных ответа:

  • На безопасность дорожного движения;
  • На правильность и стабильность работы автомобиля.

Зная об этом, наверное, каждый водитель перестанет пренебрежительно относиться к ситуациям, когда датчик скорости неисправен, и будет стараться вовремя принимать соответствующие меры.

Возможные неисправности устройства: признаки и причины

Одной из причин неисправности спидометра и одометра является обрыв тросика. Это можно обнаружить по характерному звуку, который раздается в районе щитка. После обрыва стальные концы тросика задевают оболочку, и появляется шум.

При неисправном указателе стрелка показывает либо неправильные показания, либо она лежит и не поднимается. Причиной может быть в датчике скорости. Если он поломан, нужно его заменить.

Если не работает спидометр на Приоре, в первую очередь следует проверить предохранители, они могли перегореть. Кроме того, нужно прозвонить проводку и убедиться в качестве контактных соединений. В случае неработоспособности устройства подлежит замене.

Как проверить прибор на работоспособность?

Прежде чем менять или ремонтировать спидометр, следует найти причину, почему он не работает.

Сначала нужно провести диагностику датчика скорости, так как он чаще всего является причиной неработоспособности указателя.

В первую очередь следует осмотреть регулятор на наличие механических повреждений. Кроме того, нужно проверить целостность проводов и качество соединений. При поломках электрического характера на приборной панели обычно высвечивается предупреждение «Check».

Проверить работоспособность платы контроллера в домашних условиях трудно, так как необходимо специальное оборудование. Можно проверить состояние шестеренок. Если есть зазубрины или сколы, необходима замена деталей (автор видео — Автоэлектрика ВЧ).
