Почему не работает спидометр на Лада Приора: основные причины

Компоновка и принцип работы

Модель Лада Приора оснащается полностью электронной системой подсчета скорости. Она состоит из следующих элементов:

  1. Датчик скорости (ЭДС). Его функция в создании электрических импульсов.
  2. Электрическая проводка. Питает систему спидометра электрическим током.
  3. Плавкий предохранитель. Защищает систему от перепадов напряжения.
  4. Бортовой компьютер. Контролирует работу и ведет анализ поступающих данных.
  5. Сам спидометр. Необходим для визуального контроля скорости.

Компонентов в системе не так много. Работает система следующем образом:

  1. Датчик скорости производит электрические импульсы. Он установлен на корпусе КПП. На силовых агрегатах с 16 клапанами, ЭДС располагается со стороны расширительного бака. ЭДС устанавливается напротив маховика. Эта шестерня имеет зубья по всему диаметру. Только в одном месте отсутствует один зуб. Именно на это место, реагирует магнитный датчик спидометра. Во время прохождения пустого места ЭДС размыкается, тем самым создавая электрический импульс.
  2. Образованные размыканием импульсы, поступают по проводам на ЭБУ. Компьютер рассчитывает скорость поступления сигналов и преобразует их в электрическое напряжение определенной силы.
  3. Напряжение поступает на приборную панель, активируя работу двигателя привода спидометра.
  4. Электрический двигатель отклоняет стрелку спидометра на определенный градус.

Помимо отклонения стрелки, электрические импульсы от датчика скорости необходимы для расчета подачи топлива в двигатель. На основе полученных данных, бортовой компьютер определяет необходимо количество горючей смеси и ее наполнение воздухом. Таким образом поддерживаются необходимые, стабильные обороты двигателя для актуального скоростного режима.

Не работает спидометр на Приоре по нескольким причинам. Но этому всегда предшествует появление некоторого количества симптомов неисправности. Они будут описаны далее.

Полный отказ работы спидометра

Самый простой способ проверить состояние электрической цепи — это отключить на непродолжительное время аккумулятор. В результате данного действия будет произведен сброс настроек бортового компьютера и восстановление их на исходные параметры. Если после проведенной операции неисправность не устранилась, то значит вышел из строя один из компонентов цепи, отвечающей за работу спидометра. Следовательно, нужно будет найти причину сложившейся ситуации и устранить ее. Как и в любой электрической цепи, поиск неисправности стоит начинать от самого простого.

Автомобильный датчик скорости

Проверка

Описание

1
Предохранитель
Нужно проверить состояние предохранителя, отвечающего за работу приборной панели, в блоке предохранителей. Данный предохранитель имеет обозначение в цепи «IG/METER». Часто возникают случаи, когда это предохранитель перегорает. Если он испорчен, его нужно заменить, после чего проверить, исчезла ли исходная проблема. Если после замены предохранителя проблема не исчезла, следует искать причину дальше.

2
Провода
Последующим этапом будет проверка состояния проводов, идущих от датчика скорости до приборной панели. Из-за движения по дорогам с плохим покрытием существует возможность порыва одного из проводов. Тестером можно быстро проверить состояние этой проводки. Если произошел обрыв одного из проводов, его следует заменить.

3
Контакты
Стоит также проверить контакт в колодке, через которую производится подключение проводов к датчику скорости. Очень часто они окисляются, тем самым нарушая соединение между датчиком и проводкой. Если замечен налет на контактах, его следует счистить. После проведенных операций нужно проверить, дали ли данные процедуры положительный результат.

4
Датчик движения
Сделать это можно при помощи подключения к нему сканера. Если после диагностики были выявлены сбои в работе датчика — он заменяется. Если же подключить сканер к сети нет возможности, определить работоспособность можно по счетчику пройденных километров, который расположен на панели приборов. Когда не работает спидометр, а счетчик считает километры во время движения, то датчик движения работает исправно и причину нужно искать дальше.

Сначала нужно проверить состояние печатной платы приборной доски. Для этого ее нужно снять с автомобиля и провести визуальный осмотр. При обнаружении мест оплавления на плате или обрыва дорожек — плату следует заменить. Если следов повреждения при осмотре печатной платы не было замечено, стоит ее «прозвонить». Для этого лучше обратиться к квалифицированному специалисту по радиоэлектронике. При обнаружении неисправностей во время «прозвона» платы, можно попытаться восстановить ее работоспособность или же просто ее заменить.

Если в печатной плате неисправностей не обнаружилось, стоит проверить сам спидометр. Вполне возможно, что вышел из строя привод стрелки. В таком случае спидометр заменяется.

Встречаются случаи, когда на Ладе Приора проверка всей цепи, отвечающей за работу спидометра, указывает на ее исправную работу. Значит, причина кроется намного глубже, а именно — в коробке передач. Для устранения данной неисправности лучше стоит обратиться в сервис. Датчик скорости работает по принципу Холла, и если произошло нарушение в работе коробки передач, то оно отобразится и на работе датчика скорости.

На Лада Приора не работает спидометр: глубокая проверка

Предохранитель в порядке? Причина может быть в проводке. Проверяем проводку, отходящую от регистрационного скоростного датчика, к панели приборов. Эксплуатация Приоры (в особенности на наших дорогах) сопряжена с постоянной вибрацией кузова, которая негативно сказывается на контактной группе (она расходится) и теряет свои свойства.

Причина может крыться в окислении проводников – попадание влаги негативно сказывается на функциональности проводки. Поэтому, рекомендуется проверить не только датчики, но и контакты. Чистые контакты не станут причиной поломки, но не стоит пренебрегать мерами профилактики – рекомендуем провести их чистку.

Причина неисправности может быть в самом датчике. Для его тестирования потребуется прибор – сканер. Если сканера в наличии нет, можно проверить его исправность путем проверки функциональности счетчика пройденного расстояния. Если при поездке он функционирует, значит и датчик в порядке.

Если выше обозначенные действия не дали никакого результата, следует переключить внимание на приборную панель автомобиля. Печатная плата – «сердце» всего функционала в автомобиле. Для проверки нормальной работы устройства, необходимо извлечь данную плату и проверить ее на наличие оплавленных элементов и механических повреждений

Самостоятельно проверить функциональность платы невозможно – извлеченное устройство требуется отдать специалисту, который сможет протестировать работоспособность элемента

Для проверки нормальной работы устройства, необходимо извлечь данную плату и проверить ее на наличие оплавленных элементов и механических повреждений. Самостоятельно проверить функциональность платы невозможно – извлеченное устройство требуется отдать специалисту, который сможет протестировать работоспособность элемента

Печатная плата – «сердце» всего функционала в автомобиле. Для проверки нормальной работы устройства, необходимо извлечь данную плату и проверить ее на наличие оплавленных элементов и механических повреждений. Самостоятельно проверить функциональность платы невозможно – извлеченное устройство требуется отдать специалисту, который сможет протестировать работоспособность элемента.

Как производится подмотка спидометра?

Как подмотать механический спидометр?

Подобные приборы стоят на старых авто, например семейства ВАЗ или УАЗ ранних годов выпуска. В этом случае можно действовать несколькими способами. Самое простое – отсоединить от датчика скорости тросик, подключить к нему дрель, и переведя ее в режим реверса, изменить показания. Другой подход заключается в том, что надо разобрать панель приборов, извлечь счетчик, и используя нужные инструменты, изменить его показания.

Такую работу можно выполнить своими руками. Однако доступно это только на машинах старых годов выпуска (до 2005), причем не имеет особого значения ее марка – ВАЗ, КАМАЗ, УАЗ, МАЗ или Газель. Определяющим будет именно тип спидометра.

Как корректировать электромеханический спидометр

Несмотря на то, что подобные типы приборов остались только на старых машинах, работать с ними гораздо сложнее, чем с чисто механическими. Здесь, как и в других, рассматриваемых ниже ситуациях, необходимо разделять две задачи:

  • подмотка спидометра ̶ увеличение его показаний;
  • скрутка спидометра ̶ уменьшение показаний прибора.

В принципе, обе они могут быть выполнены своими руками, только подход в каждом из рассматриваемых случаев должен быть свой. Уменьшение показаний возможно только при разборке панели, извлечении счетчика и перестановке вручную его значений. А вот задача – как подмотать спидометр подобного типа, решается при использовании генератора. Он формирует импульсы, поступающие на вход управления, и согласно их количеству меняются показания прибора. Как и в предыдущем случае, это также не зависит от марки автомобиля – ВАЗ, КАМАЗ, УАЗ, МАЗ или Газель.

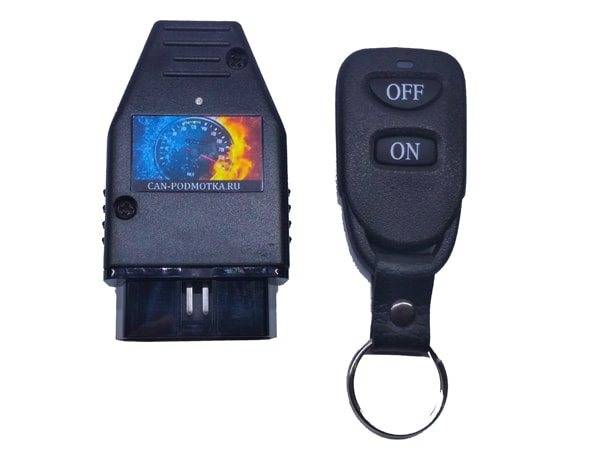

Как подмотать электронный спидометр

» alt=»»> Подобные устройства устанавливаются на современных машинах и зачастую являются неотъемлемой частью других электронных систем на борту. Конкретные способы корректировки показаний спидометров определяются в первую очередь сроком изготовления автомобиля. Дело в том, что электронный спидометр может быть реализован по-разному и взаимодействовать с несколькими самостоятельными устройствами.

Поэтому для изменения его показаний может потребоваться не только подача дополнительных импульсов от датчиков скорости, но и перепрограммирование некоторых блоков. И кроме того, опять же в зависимости от особенностей автомобиля, для разных моделей УАЗ, ВАЗ, Газель и т.д., а также года выпуска, будет определяться способ доступа к спидометру.

Читать дальше: Сканер elm327 obd ii

Поэтому выполнить своими руками такую работу достаточно затруднительно, хотя никто не говорит, что такое невозможно. Вот только для этого потребуется применение специальных электронных устройств.

Демонтаж и замена датчика скорости

Чтобы добраться до него нужно иметь некоторые инструменты и немного времени. Из инструментов понадобятся:

  1. Две отвертки: плоская и крестообразная.
  2. Торцевая головка на 10.
  3. Рукоять с трещоткой.

Чтобы попасть к местоположению необходимого элемента, нужно открутить хомуты и снять входной патрубок инжектора, который проложен от воздушного фильтра до дроссельного узла. Для этого следует открутить стяжные болты с обеих сторон патрубка, отвернуть болт тонкого шланга и снять всю конструкцию. После выполнения этих действий можно будет увидеть месторасположение датчика скорости.

Рекомендуем: Замена салонного фильтра системы отопления и кондиционирования Kia Spectra 2000-2011

После того как обзору датчика скорости ничего не мешает, можно его демонтировать.

Отключаем проводку, идущую к датчику от разъема питания.
При помощи головки на 10 и трещотки откручиваем гайку на шпильке.
Аккуратно вытягиваем корпус датчика из посадочного места

Если он плохо поддается демонтажу, для облегчения можно использовать плоскую отвертку.
Осторожно подденьте корпус снимаемого элемента снизу и достаньте его из коробки передач.
Далее устанавливаем новый датчик скорости и надежно фиксируем, предварительно смазав уплотнительную резинку машинным маслом.
Возвращаем в исходное положение патрубок воздуховода и закрепляем его.
Подключаем питание к аккумуляторной батарее.

Проверка функциональности спидометра

Первое, что нужно сделать автовладельцам, которые заметят, что спидометр или тахометр, а иногда и электроусилитель руля начнут работать с перебоями или вообще перестанут функционировать – это проверить на исправность автомобильную электросеть. Проверка делается в следующей последовательности:

  • аккумуляторная батарея отключается от питания на 5-7 минут;
  • отключение от питания позволит сбросить все настройки бортового компьютера;
  • если после подсоединения проводов к аккумулятору неисправность устранить не получится, причину поломки нужно искать в одном из элементов, который используется в работе спидометра.

НЕ РАБОТАЕТ СПИДОМЕТР НА ПРИОРЕ: ПРИЧИНА ВОЗНИКНОВЕНИЯ НЕПОЛАДКИ, ТЕСТИРОВАНИЕ, РЕМОНТ

Штрафы, разговоры с автоинспектором, нежелательные ДТП и прочие неприятности неизбежны, если не работает спидометр на Приоре. Автомобилистами отмечено, что возможен вариант с временной поломкой, а не полной. Изначально, стрелка спидометра опускается на отметку ноль, происходит отключение электроусилителя и на панели приборов появляется оповещение «!». Неисправность считается временной, потому что через 3-5 минут все приходит в норму, и спидометр продолжает функционировать в штатном режиме.

Не работает спидометр на ВАЗ исключительно из-за своих конструктивных особенностей. Все дело в том, что инженеры сделали его электронным – это периодические сбои в работе микропроцессора, которые появятся в процессе эксплуатации.

Устранение неполадок в спидометре, это время, когда можно сделать корректировку пробега автомобиля. У Приоры установлен электронный спидометр, и показания пробега записываются в память, иногда эти данные копируются в несколько мест, поэтому чтобы скрутить спидометр на авто правильно и без неприятных последствий, лучше всего доверить это профессионалам. Именно у них есть необходимые для данной процедуры инструменты и программное обеспечение.

Не работает спидометр на ВАЗ: тестирование

Не работает спидометр на Приоре причина может быть выявлена не в СТО при дорогостоящей диагностике, а самостоятельно. Сначала, все накрученные в процессе эксплуатации данные, необходимо сбросить на «ноль». Не нужно быть профи, чтобы обнулить данные на бортовом ЧИПе – снимаем «массу» с аккумулятора и все. Затем, возвращаем клемник на место – все системные данные бортового ЧИПа сбрасываются и устанавливаются базовые настройки.

Если спидометр не работает после выполненных манипуляций, значит дело не в «мозгах» автомобиля. Переходим к проверке цепи питания. На предохранительной плате расположена пластина с предохранителями, которую следует осмотреть. Необходимый предохранитель помечен надписью «IG/Meter» — спидометр связан с общей цепью электропитания.

На Лада Приора не работает спидометр: глубокая проверка

Предохранитель в порядке? Причина может быть в проводке. Проверяем проводку, отходящую от регистрационного скоростного датчика, к панели приборов. Эксплуатация Приоры (в особенности на наших дорогах) сопряжена с постоянной вибрацией кузова, которая негативно сказывается на контактной группе (она расходится) и теряет свои свойства.

Причина может крыться в окислении проводников – попадание влаги негативно сказывается на функциональности проводки. Поэтому, рекомендуется проверить не только датчики, но и контакты. Чистые контакты не станут причиной поломки, но не стоит пренебрегать мерами профилактики – рекомендуем провести их чистку.Не работает спидометр на Приоре тестируем

Причина неисправности может быть в самом датчике. Для его тестирования потребуется прибор – сканер. Если сканера в наличии нет, можно проверить его исправность путем проверки функциональности счетчика пройденного расстояния. Если при поездке он функционирует, значит и датчик в порядке.

Если выше обозначенные действия не дали никакого результата, следует переключить внимание на приборную панель автомобиля. Печатная плата – «сердце» всего функционала в автомобиле

Для проверки нормальной работы устройства, необходимо извлечь данную плату и проверить ее на наличие оплавленных элементов и механических повреждений. Самостоятельно проверить функциональность платы невозможно – извлеченное устройство требуется отдать специалисту, который сможет протестировать работоспособность элемента

Печатная плата – «сердце» всего функционала в автомобиле. Для проверки нормальной работы устройства, необходимо извлечь данную плату и проверить ее на наличие оплавленных элементов и механических повреждений. Самостоятельно проверить функциональность платы невозможно – извлеченное устройство требуется отдать специалисту, который сможет протестировать работоспособность элемента.

Что делать если на Лада Приора не работает спидометр

Самая простая причина неисправности – сломался привод указателя датчика. Если под приборной панелью все нормально, проводка исправна, печатная плата функционируют и датчик в норме – причина кроется гораздо глубже. Функциональность коробки передач также может стать причиной неисправности. Не зная законов физики, принципов механики и электромеханики, не стоит вникать в суть данного вопроса. Отгоните автомобиль к профессионалам, которые смогут протестировать автомобиль на компьютере, выявить и устранить неисправность.

Какой датчик скорости купить на Приору: разновидности изделий

На Приору с завода ставятся три типа датчиков скорости

Это важно учитывать перед покупкой нового изделия. Чтобы не ошибиться, следует предварительно снять изделие и, переписав заводской номер (можно сфотографировать), купить аналогичный вариант

Такой подход гарантирует, что вы не ошибетесь с покупкой, и купите подходящий тип датчика.

Второе замечание при покупке ДСА на Приору — выбирать только оригинальные изделия. Китайские устройства могут стоить дешевле на 100-200 рублей, но они могут не только не подойти для установки, о чем свидетельствует фото ниже, но еще и работать некорректно (или вовсе не работать).

Если вы купили ДС, но при установке он туго входит в отверстие, значит, изделие было выбрано неправильно. Сравните диаметры изделий штатного и нового, и только после этого устанавливайте деталь.

Чтобы не ошибиться с выбором, и купить оригинальный ДСА на Приору, следует обратить внимание на наличие заводского номера:

  • 2170-3843010-04;
  • 2170-3843010-02;
  • 2170-3843010.

Основное отличие между ними в тарировке (вид воспринимаемого контроллером сигнала), и форме рабочей части, где расположен полупроводниковый элемент. Выбирайте изделия правильно, так как от этого зависит корректность их работы.

Это интересно! Очень важно понимать, что датчики являются не взаимозаменяемыми, поэтому если вы ошибочно купили или заказали не подходящий элемент, не устанавливайте его для проверки. Сразу же обменяйте или закажите другой ДСА.

Как самостоятельно снять щиток приборов на Лада Приора

В сравнении с ранними моделями автомобилей, которые выпускались на заводе, ВАЗ значительно улучшил приборную панель в моделях авто Лада Приора. Во время разработки панели приборов нового образца, производитель использовал пластиковый материал категории SoftLook, который своим внешним видом очень напоминает кожу высокого качества. Кроме того, такой материал обладает высокой прочностью и его достаточно сложно повредить или поцарапать.

Производитель автомобилей решил использовать пластмассу такого образца, кроме приборной панели еще и в обшивке дверей. Приборная панель автомобилей модели Приора содержит элементы, которые лакированы в черный цвет. Помимо этого, автомобили оборудованы навигатором ГЛОНАСС-GPS, достоинством которого является большой сенсорный экран. На цветном экране отображена нужная навигационная информация: интерфейс аудиосистемы, связь с навигацией, конфигурация системы маршрутов и так далее.

Для управления системой навигации предусмотрен подрулевой переключатель с правой стороны, который позволяет комфортно осуществлять необходимые действия. Большинство экспертов, которые проводили обзор отечественного автомобиля, отмечали, что Приора оснащена качественным встроенным компьютером

Это устройство идеально приспособлено для пользователей, а информация выводится на экран на русском языке, что очень важно для многих водителей

Также стоит отметить, что навигатор владеет полной поддержкой 83-х регионов страны. В нем встроена детальная карта дорог, где присутствуют более 300 тысяч различных объектов для водителя. Например, пользователь легко способен найти бензоколонку, автосервис, отель, кафе или ресторан поблизости.

Где находится датчик скорости приора 16 клапанов

Характеристика контрольно-измерительного прибора

На Лада Приора установлен электронный датчик скорости (ДС). Его конструкция состоит из пластикового корпуса, внутри которого находится чувствительный элемент.

Расположение

Для того, чтобы выполнить диагностику, нужно знать, где находится датчик скорости. На Лада Приора он расположен в верхней части КПП справа от выпускного коллектора.

Место расположения ДС

Функции и принцип действия

Основная функция ДС — определение скорости вращения передних колес и передача этих данных контролеру. На основании полученной информации контролер регулирует количество и качество топливно-воздушной смеси, которая поступает в цилиндры. Эти данные отражаются на спидометре и одометре, которые расположены на приборной панели.

ДС для Лада Приора

Принцип действия прибора основан на эффекте Холла. ДС передает контролеру импульсные сигналы определенной частоты.

Ошибки и признаки неисправности

Следует знать основные признаки неисправностей:

  • повышенный расход горючего;
  • неправильные показания на спидометре и одометре либо их отсутствие;
  • двигатель нестабильно работает на холостых;
  • снижается мощность.

Проверка работоспособности

Существует три способа проверки ДС:

  1. Проверка выполняется без снятия прибора. Щупы вольтметра следует присоединить к контактам устройства и начать вращать одно из колес. Изменения значений на тестере означает, что прибор исправен.
  2. Для второго способа нужно снять устройство. Один контакт вольтметра нужно заземлить, а второй присоединить к клемме, которая отправляет сигналы. Далее нужно вращать ДС так, чтобы определить есть ли сигналы в рабочем цикле. При увеличении скорости должны расти показания на тестере.
  3. При 3-м способе необходимо приготовить контрольную лампочку. При запущенном двигателе определяем с помощью контрольки «минус» и плюс». После того, как нашли соответствующие выходы, сигнальный провод соединяем с контролькой и вращаем колесо. Если загорается «минус», значит прибор исправный (автор видео — Семен Семеныч).

Инструкция по замене

Из инструментов для замены понадобится накидной ключ на «10», отвертки.

Процедура замены состоит из следующих шагов:

  1. Отсоединить минус от АКБ.
  2. Демонтируем воздуховод. Для этого выкручиваем болты с двух его сторон.
  3. Теперь датчик скорости на Приоре найден. Отключаем от него разъем с проводами. Ключом на «10» выкручиваем болт крепления.
  4. Затем ДС нужно потянуть на себя. Если не вытягивается, можно воспользоваться плоской отверткой.
  5. Вынимаем устройство из корпуса коробки переключения передач.
  6. Далее устанавливаем новый прибор и производим сборку в обратном порядке.

Фотогалерея «Процедура замены ДС на Приоре»

Видео «Быстрая замена ДС на Лада Приора»

В этом видео показана замена датчика скорости на Приоре (автор ролика – alextv).

Приветствую всех своих читателей и подписчиков блога. Сегодня мы рассмотрим такую тему, как замена датчика скорости на автомобиле Лада Приора, а также — его местонахождение, так как именно этот вопрос интересует владельцев больше всего.

  • Отвертка с плоским и крестообразным лезвием
  • Головка торцевая на 10 мм
  • Трещоточная рукоятка

Чтобы без проблем добраться до нужной нам детали, лучше всего открутить хомуты и снять толстый входной патрубок инжектора, который идет от воздушного фильтра до дроссельного узла.

  1. Откручиваем стяжной болт с одной и второй стороны входного патрубка
  2. Отворачиваем болтик тонкого шланга
  3. Снимаем все в сборе

Особенности демонтажа и замены датчика скорости на Приоре

Первым делом необходимо отсоединить провода питания, предварительно отогнув слегка защелку штекера в сторону.

Затем берем головку на 10 и трещотку и пробуем открутить гайку крепления датчика, как это показано на фото.

Обычно он довольно плотно сидит на своем месте, поэтому можно поддеть его отверткой при необходимости, после чего извлекаем из отверстия в картере КПП.

При установке обратите внимание на маркировку нового датчика скорости. Она должна быть именно 2170, то есть конкретно для Приоры

Цена нового составляет порядка 400 рублей за производителя Автоваз.

Если Вы заметили, что спидометр показывает не верные значения, тогда возможная причина в датчике скорости. А Вы знаете, как его заменить своими руками?

Потребуется: накидной ключ «на 10», крестовая отвертка.

Стрелкой на фото показано, где находится датчик скорости на Приоре:

Осмотр высоковольтного провода

Зачастую Приора тупит при разгоне из-за неисправности системы зажигания. Особенно это касается состояния высоковольтного провода, подходящего к свече зажигания. Для его осмотра потребуется снять наконечник, надетый на свечу зажигания. Структура высоковольтного провода имеет следующий вид: в обмотке находится центральная жила провода. Наконечник же, который надевается на свечу, имеет упорный металлический пятак. Главным предназначением этого элемента является передача тока к свече зажигания.

Жила высоковольтного провода должна как можно плотнее прилегать к «пятаку» наконечника из стали, надетого на свечу зажигания. Из-за старения между данным элементом и проводом контакт может пропасть вследствие окисления металла. В результате возникает троение. Проверяется окисление контакта следующим образом: вторым щупом мультиметра следует прикоснуться к центральной жиле высоковольтного провода, если жила высоковольтного провода прогорает по всей своей длине, тогда выявить подобный участок возможно с помощью особого наконечника мультиметра.

Прокалывается провод до выявления пораженного участка через каждые 5-10 мм. При обнаружении такого участка, он отрезается, если длина высоковольтного провода это позволяет. В противном случае он нуждается в замене.

Не работает спидометр на ВАЗ 2114

Если перестал работать спидометр на «ВАЗ-2114», прежде всего необходимо найти причину поломки, их может быть несколько, но, как показывает практика, чаще всего из строя выходит датчик скорости, установленный на коробке передач. Найти прибор можно рядом со ШРУСом правым внутренним. Датчик, должен быть завернут на корпус привода и состоять из двух шестерёнок, сделанных из пластмассы.

Проверять работу датчика скорости позволяет бортовой компьютер, для этого необходимо переключить его на режим самодиагностики. Если после окончания проверки, компьютер выдаёт ошибку Р0500 в работе датчика скорости, это означает что датчик перестал предавать сигнал на контроллер (на ВАЗ 2115 не работает спидометр с теми же симптомами). То есть причина поломки известна, и она может крыться в отсутствии контакта в разъёмной колодке, что случается иногда в результате попадания под корпус воды. Или дело в обрыве провода, подходящего к датчику, или же в отсутствие напряжения в контакте питания.

Бортовой компьютер, это удобно, но, когда не работает спидометр на ВАЗ 2114, он не всегда может выдать адекватный ответ. Значит проверяем датчик своими руками.

Процедура проверки ДС:

  • Откройте крышку капота своего автомобиля;
  • Уберите адсорбер для удобства;
  • Найдите в районе ШТРУСа провод, идущий собственно на датчик;
  • Найдите само устройство, расположенное под дроссельным узлом.

После того как у вас получится найти и добраться до датчика,необходимо провести осмотр прибора, и проверить работоспособность устройства. Суть проверки в данном случае заключается в визуальном осмотре штока, на «родном» датчике производитель устанавливает пластиковый шток, который часто ломается, кроме пластикового штока, может ломаться и расположенная в нём приводная пластмассовая шестерня, у которой могут срезаться зубья, что, естественно, сказывается на работе датчика.

Вообще, изначально, не дожидаясь поломки датчика, все пластмассовые детали стоит заметить на более надёжные, сделанные из металла. То есть установкой металлического штока и шестерёнок можно легко предупредить вероятность регулярной замены прибора. Когда будете менять устройство, учитывайте цвет шестерён, известно, что 14 модель ВАЗа комплектуется агрегатами, имеющими разный объём, а числа привода спидометра меняются в зависимости от разных передаточных чисел основной пары. То есть цвет шестерён непременно должен быть идентичным.

После проведения проверки устройства, стоит сделать прозвон контактов в колодке, с целью нахождения обрыва в электрической цепи, не помешает замерить напряжение всех контактов. Для тестирования удобно использовать мультиметр, который продаётся в любом специализированном автомагазине, для проведения работ в данном случае выбирайте режим работы устройства – «вольтметр».

По окончании проверки контактов и датчика, следует проверить контроллер, если у вас имеются для этого знания, в противном случае стоит обратиться за помощью к специалистам. В общем же, при поиске причины неисправности спидометра всегда желательно начинать только с визуального осмотра, и только после приступать к прозвону цепи и прочим хитростям.

Замена датчика скорости ВАЗ 2114, ВАЗ 2115

Своими руками датчик скорости на «ВАЗ 2114», а также на «ВАЗ 2115» заменить довольно просто, процедура эта полностью идентична процедуре замены датчика скорости на «ВАЗ 2110».

Перед тем как приступать к процедуре замены датчика, проверьте на обрыв провода. Для выполнения работ вам понадобиться инструмент:

  • плоская и крестовая отвертки;
  • плоскогубцы;
  • набор ключей.

В зависимости от модели самого датчика, может потребоваться и какой-то дополнительный инструмент.

Чтобы избежать неприятностей, начните работу с отсоединения клемм на аккумуляторе, после этого снимите с автомобиля воздушный фильтр и впускной патрубок, затем — клемму с датчика. В случае использования тросового привода спидометра, необходимо отсоединить его от датчика.

Место, в котором установлен датчик, аккуратно очистите от всего мусора и грязи, после этого возьмите в руки инструмент и снимите сам датчик, открутив крепёжную гайку, которая откручивается либо ключом на двадцать два, либо даже рукой.

В случае использования третьего вида датчика скорости, который производитель авто устанавливает в саму коробку передач, необходимо очистить устройство от масла, а после снятия прибора, посадочное место следует закрыть. В процессе установки нового датчика, процедуру нужно повторить, естественно, в обратной последовательности.

Причины выхода из строя датчика скорости на Приоре

Как уже упоминалось выше, на Приоре датчик скорости — это болячка. Причем его неисправности проявляются не после 100 тысяч км пробега, а уже буквально с первых дней эксплуатации нового автомобиля. Причиной тому являются различные факторы:

  1. Окисление контактов — возникает такое явление по причине нарушения герметичности штекера.
  2. Попадание внутрь жидкостей — и хотя фишка (штекер) питания датчика является герметичной, не исключается вероятность попадание внутрь соединения масла и прочих агрессивных веществ (антифриз, вода).
  3. Повреждение контактов — окислившиеся контакты со временем попросту отпадают, нарушив электрическое соединение. Причем случается такое даже в том случае, если фишка не отсоединялась от датчика.
  4. Нарушение целостности пластикового корпуса — если корпус датчика поврежден, то изделие не будет функционировать.
  5. Повреждение проводов питания. На Приорах такое явление очень частое, и если вы определили, что датчик исправен, то следует проверить качество проводов в районе их вхождения в фишку.
  6. Наличие загрязнений на корпусе датчика, что является частой причиной перебоев работы указателя скорости. В качестве загрязнений выступают мелкие частицы металла  (выработка шестерней коробки передач). Частицы примагничиваются к корпусу ДС.

Хотя датчик скорости на Приору стоит относительно не дорого (500-800 рублей), но не стоит спешить покупать новый элемент. Ведь причина может быть лишь в загрязнении этого устройства или повреждении питающих проводов. Именно поэтому для начала нужно выявить причину поломки, и только после этого прибегать к ее устранению.

Детали от «Калины» не подходят для «Приоры»

Замена датчика скорости начинается с покупки запчасти. По внешнему виду датчик Приоры не очень отличается от деталей «Калины», но имеет серый цвет, несколько другой размер и другую «начинку», поэтому не всегда нужно слушать уверения продавцов о том, что эти элементы взаимозаменяемые.

Маркировка изделия обычно встречается в виде цифр 2170-3843010-02, но есть также модификации с последними цифрами 04 (для евро), поэтому перед покупкой нужно обязательно ознакомиться со схемой автомобиля. Установка датчика неподходящей конфигурации может привести к сбоям в ЭБУ, а также к неверным показаниям скорости.

Найти датчик скорости на таком автомобиле, как Приора достаточно просто — он расположен на коробке передач. Его внешний вид зависит от времени выпуска машины: на совсем старых авто он имеет вид болта, но не является для Приоры оригинальным, т. к. в начале производства на нее ставили части от более старых моделей.

В более поздних сборках присутствуют датчики, которые присоединяются с помощью защелок на корпусе.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
