Где установлен датчик температуры двигателя

Какие датчики температуры установлены на ВАЗ 2115

Современные автомобили оборудованы контролерами для получения данных определенного содержания и направления импульсов в электронный блок управления для дальнейшей обработки и принятия решения. Датчики используются практически во всех системах и механических агрегатах автотранспортного средства для контроля:

  • температуры среды в системе;
  • количества горючего;
  • давления и расхода воздуха;
  • состава отработанных газов;
  • температуры наружного воздуха.

В автомобиле ВАЗ 2115 установлено не так уж много датчиков по температуре.

ДТОЖ (датчик температуры охлаждающей жидкости).

Отличается простотой конструкции и долговечностью. Представляет собой резистор, который изменяет значение сопротивления в зависимости от колебаний температуры жидкой фазы: при низких показаниях температуры сопротивление будет высоким и, наоборот.

Электронный блок использует информацию, полученную от терморегулятора, чтобы контролировать частоту оборотов коленчатого вала и соотношение смеси воздуха и горючего, а также чтобы подбирать угол опережения зажигания.

В большинстве случаев датчики температуры выходят из строя из-за своих внутренних неполадок, отправляя ложную информацию на блок управления. Это может привести к проблемному запуску двигателя и некорректной работе машины в режиме холостого хода.

Термоэлемент является термистором, подавая информацию о состоянии антифриза. При сильном нагреве элемента его сопротивление резко уменьшается, а при охлаждении, наоборот, значение сопротивления будет увеличиваться. Расположен датчик рядом с блоком цилиндров возле термостата. Импульс от контролера передается на бортовой компьютер автомобиля и вентилятор охлаждения радиатора.

Возможные причины неработающего датчика температуры охлаждающей жидкости:

  • разрыв контакта внутри;
  • нарушение герметичности;
  • обрыв подводящих электрических проводов. Их может цеплять трос, идущий от педали газа на очень близком расстоянии.

В результате ЭБУ предполагает понижение температуры и подает указание на подкачку дополнительного воздуха. А через некоторое время водитель получит сообщение о перегреве антифриза. Неисправный датчик в жаркую погоду, давая ложную информацию блоку, может спровоцировать снижение производительности двигателя или его полную остановку.

Датчик температуры массового расхода воздуха (ДМРВ).

Еще одним важным устройством контроля является датчик массового расхода воздуха двигателя. Устанавливается он непосредственно в топливной системе силовой установки, а именно во входящем топливопроводе.

Большинство автовладельцев считают этот датчик наиболее важным, поскольку он отвечает за правильный впрыск топлива. Если данный элемент начинает барахлить, в этом случае начинает гореть лампочка на приборной панели.

Основные признаки, по которым судят о неисправности датчика:

  • снижение уровня мощности двигателя;
  • падение скорости при движении авто;
  • увеличивается расход горючего;
  • сбои в работе силовой установки.

Определить правильность работы прибора можно следующими способами:

  • отключением устройства из системы;
  • при внешнем осмотре;
  • с помощью мультиметра.

Зачастую наличие загрязнений внутри устройства – прямой признак нарушения в работе. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр. Потеки масла также в значительной мере сокращают срок эксплуатации контролера.

Затем необходимо демонтировать и сам датчик. заменить датчик нетрудно. Достаточно отсоединить разъем.

Хотя датчик не ремонтируется, некоторые водители ухитряются почистить его. Для этого понадобятся мягкая кисть, крестообразная отвертка и средство для чистки карбюратора.

ДНТВ

Его надежно упрятали за передним бампером автомобиля, да так, что не каждый опытный водитель способен сразу его обнаружить. Он имеет те же функции, что и ДТОЖ и измеряет температуру воздуха «за бортом» автомобиля.

Тип коробки передачЦена в рубляхЦена в рублях
НоваяКапитальный ремонт
01MОт 150000От 89000
TF-61SN, TF-62SNОт 150000От 85000
DQ250\02E, DQ500 (0BH\0BT)От 150000От 88000
*цена указана состоянием на апрель 2021 года

Классификация

Принято разделять существующие термодатчики на две большие группы. В первой группе датчики классифицируются в зависимости от способа определения температуры, а во второй группе – по способу взаимодействия приспособления с термостатом. Одно не исключает другого: одна модель может присутствовать в классификаторе каждой группы термодатчиков.

По способу определения

От способа определения температуры зависит корректность работы термодатчика на объекте. Существует несколько видов датчиков, отличающихся ценой и точностью определения параметра.

Дилатометрический

Дилатометрический (объемный) датчик представляет собой биметаллическую пластину или спираль, изготовленную из материала с высоким коэффициентом теплового расширения. При нагревании происходит изгиб пластины и происходит размыкание контакта на конце пластины со стационарным контактом реле, препятствуя протеканию тока. В термостатах замедленного действия используется спираль, которая медленно разжимается или сжимается с изменением температуры.

Резистивный

В резистивных температурных датчиках задействован терморезистор (термистор). Это необычный резистор, изготовленный из меди, никеля или платины, электрическая проводимость которого меняется прямо пропорционально температуре. В зависимости от сопротивления термистора в текущий момент автоматикой выбирается режим подогрева или остывания котла.

Термоэлектрический

Действие основано на свойстве термопары — термоспая из двух металлов разного типа (железо-никель, никель-хром) вырабатывать при нагреве в точке контакта пропорционально температуре ЭДС до 40–60 мкВ. Столь низкие значения напряжения налагают особые требования к используемой при обработке сигнала аппаратуре: задействуются точные, многоразрядные преобразователи с минимальным уровнем собственных шумов.

В простом энергонезависимом котле термоэлектрический датчик управляет непосредственно электромагнитным клапаном подачи газа на основную горелку после нагрева термопары пламенем запальника.

Манометрический

Принцип действия манометрических датчиков основан на изменении давления газа/жидкости в замкнутом объёме. Они не требуют внешнего источника энергии, что удобно при дистанционных измерениях. Недостатком является высокая инерционность показаний и невысокая чувствительность этого типа устройств.

По типу взаимодействия с термостатом

Тип взаимодействия с термостатом выбирается в зависимости от места локализации датчика с учетом эргономичности системы ГВС. Наряду с традиционным проводным способом подключения набирают популярность беспроводные схемы подключения.

Проводной

По определению проводные приспособления котлов передают данные по проводам. Проводниками соединяют датчик с блоком управления отопительного агрегата.

Беспроводной

Работа беспроводного приспособления аналогична принципу работы с Wi-Fi. Сигнал поступает в радиомодуль, в водогрейной установке приемный модуль принимает, а встроенный контроллер блока управления обрабатывает и преобразует его в управляющий импульс.

По способу размещения

В зависимости от способности размещаться в пространстве термодатчики подразделяют на несколько типов. Существуют накладные, погружные и комнатные типы устройств.

Накладной

Накладными называют датчики с наружным креплением к контуру отопления. Чувствительный элемент накладывается снаружи трубы подачи или обратки и притягивается к ней хомутами, после чего плотно оборачивается снаружи теплоизоляционной гильзой.

Погружной

Погружные изделия непосредственно контактируют с горячей водой или теплоносителем. Они устанавливаются в специальные посадочные отверстия на трубопроводе, предусмотренные конструкцией оборудования, на выходе теплообменника. Недостатком погружных изделий считается необходимость сливать теплоноситель из системы ГВС при замене.

Комнатный

Комнатными называют устройства, размещенные внутри жилых либо служебных помещений. Выбирается то помещение, в котором воздух имеет наиболее постоянную температуру. Самым подходящим местом для локализации чувствительного элемента/ термостата является стена. Следует размещать устройство на высоте не более 120–150 см от пола.

Внешний

Внешний (датчик наружной температуры) располагается на открытом воздухе снаружи здания. Он производит корректировку микроклимата внутренних помещений в зависимости от температуры окружающей среды на улице, осуществляя тем самым погодозависимое терморегулирование.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

  • падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
  • более длительное время прогрева автомобиля;
  • учащённый выход двигателя за рамки оптимального температурного режима во время работы;
  • увеличенный расход топлива;
  • снижение контроля над автомобилем у водителя;
  • дым из выхлопной трубы приобретает чёрный оттенок;
  • нарушение стабильности работы двигателя.

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

  • полупроводниковые;
  • биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

  • сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
  • капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

«Лада Гранта»: монтаж датчика

Данный автомобиль оснащается контроллером только в максимальной комплектации. В остальных же случаях присутствует подготовка, то есть имеются все необходимые разъемы и провода для подключения. Это сделано для того, чтобы у водителя была возможность выполнить монтаж самостоятельно.

Тем не менее перед монтажом желательно проверить, отобразит ли приборная панель показания контроллера. Для этого необходимо нажать кнопку суточного пробега и включить зажигание. Так мы запускаем самодиагностику, в результате отображаются все индикаторы. Во время диагностики повторно нажимаем кнопку суточного пробега, что должно вызвать на дисплей версию 090 или же выше. Это укажет на возможность установки датчика

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

  1. отсоедините разъем от датчика;
  2. переведите режим измерения мультиметра на «20 В постоянное напряжение»;
  3. присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °ССопротивление проводника, ОмТемпература жидкости, °ССопротивление проводника, Ом
57 280451 188
105 67050973
154 45060667
203 52070467
252 79680332
302 23890241
401 459100177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Нет ли ошибки в показателях датчика температуры наружного воздуха?

В большинстве современных автомобилей помимо температуры двигателя можно сегодня встретить еще один температурный показатель. Речь идет о температуре на улице

Вы обращали внимание, что иногда температура воздуха, которая показывается на приборной панели или информационно-развлекательном дисплее, резко меняется? Задумывались ли вы о правдивости данной температуры?

А знаете ли вы, где находится внешний термометр в машине? Интернет-издание 1gai.ru объясняет тайну датчика температуры наружного воздуха в автомобиле.

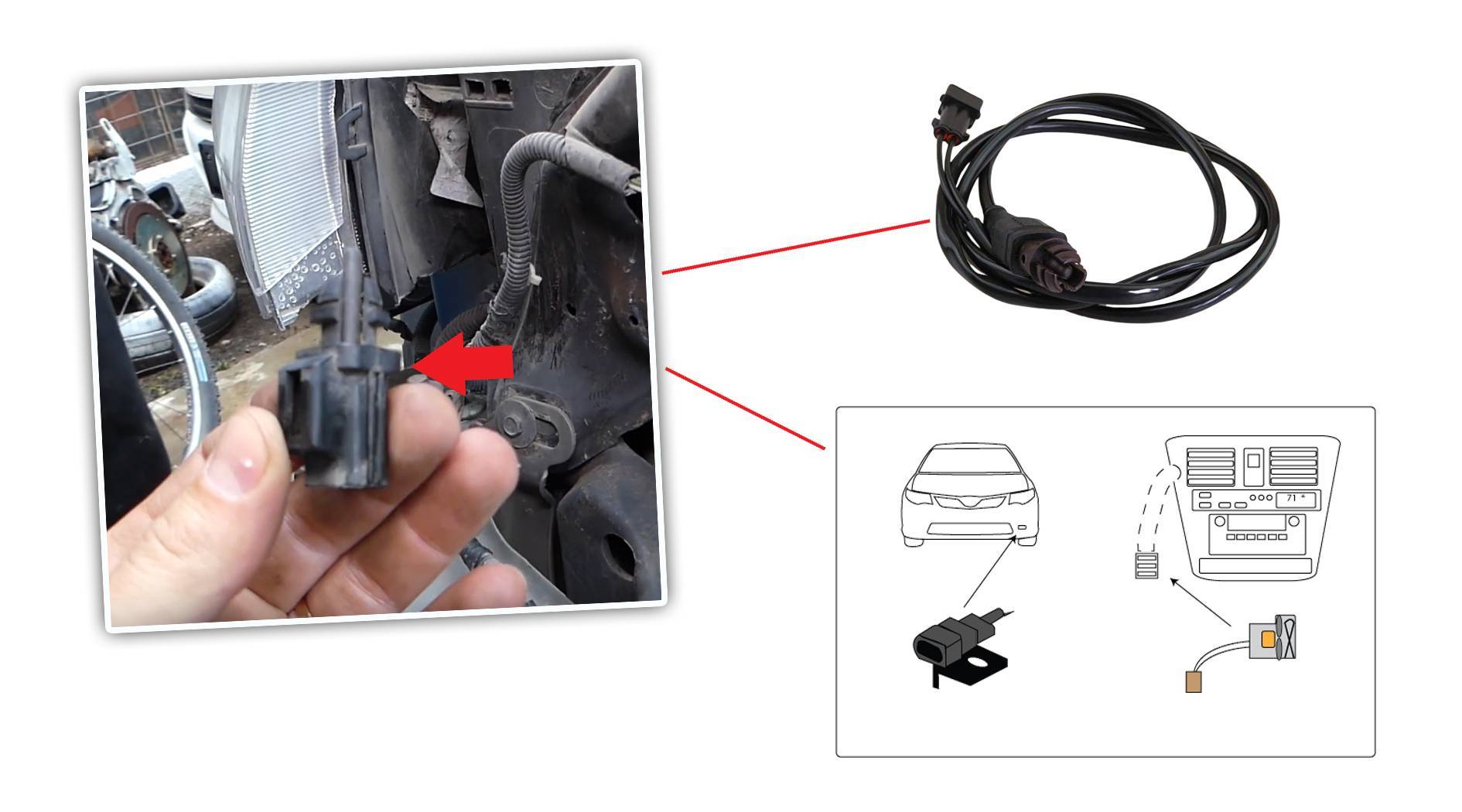

Датчик температуры наружного воздуха часто фиксируется в задней части переднего бампера.

Датчик наружной температуры Prius установлен сразу за номерным знаком, внутри бампера, примерно в 30 см от земли.

Сначала давайте узнаем, где чаще всего устанавливается температурный датчик, который измеряет температуру наружного воздуха.

Возьмем для примера такие автомобили, как Toyota.

Например, у автомобилей Toyota Prius и Toyota Aqua датчик температуры расположен на нижнем конце передней панели бампера, ниже конца радиатора, на высоте около 30 см от земли по направлению к внешней периферийной решетке. В Toyota Sienta датчик расположен почти на этом же месте: в нижней правой части передней решетки радиатора, на высоте 30 см от земли, только в отличие от Toyota Prius и Toyota Aqua сдвинут вправо.

В случае с автомобилями Toyota нет большой разницы в монтажном положении температурного датчика, неважно, о какой модели идет речь (седаны, гибриды, внедорожники и т. д.). Почти всегда этот автокомпонент в основном устанавливается между внутренней частью передней решетки радиатора и радиатором

Почти всегда этот автокомпонент в основном устанавливается между внутренней частью передней решетки радиатора и радиатором.

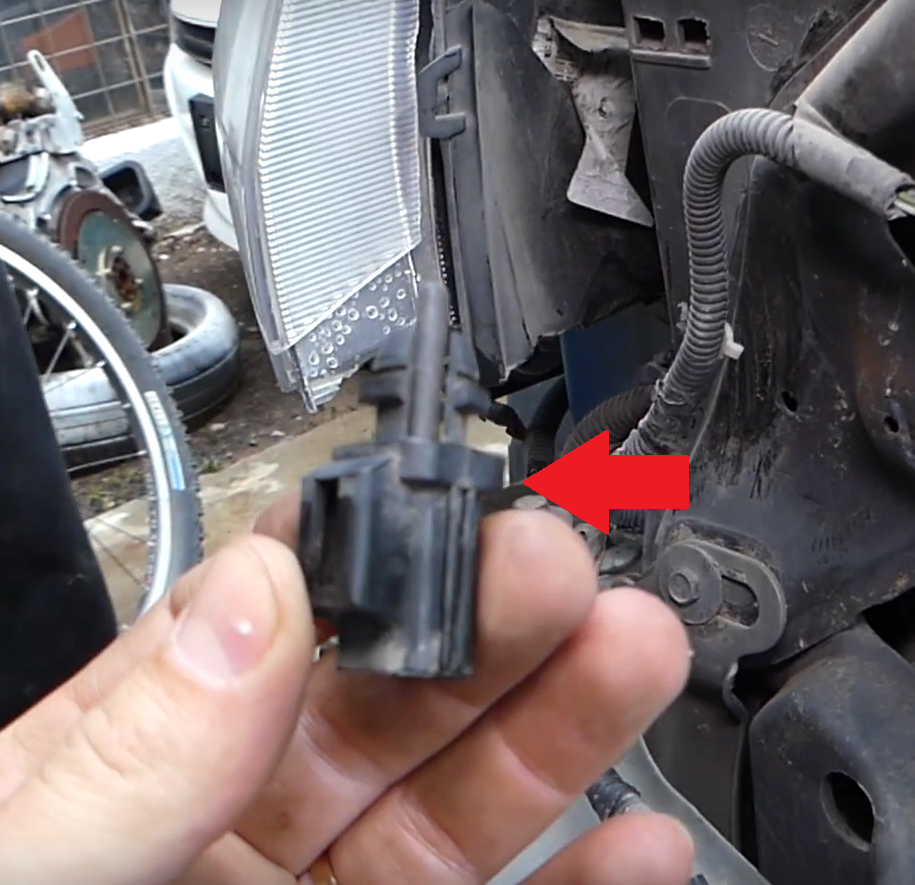

Обратите внимание на датчик температуры воздуха на правой стороне бампера, вокруг внутренней части

Так как датчик температуры воздуха расположен близко к подкапотному пространству, на него, вероятно, влияет тепло двигателя. Но на самом деле такие датчики расположены таким образом, чтобы наружный воздух в достаточной степени оказывал на них существенное влияние.

Например, когда автомобиль находится в движении, влияние тепла двигателя минимально, так как на температурный датчик воздействует окружающая среда. То есть этот датчик предназначен для контроля температуры наружного воздуха, только когда автомобиль находится в движении. Когда автомобиль долгое время стоит на месте с заведенным мотором, показания температуры воздуха могут существенно отличаться от реального значения.

А как насчет, например, автомобилей Volkswagen? На наш запрос представитель компании ответил, что в основном все автомобили бренда имеют датчик температуры воздуха в задней части переднего бампера.

Кстати, благодаря этому датчику в автомобилях Volkswagen работает система предупреждения об образовании гололедицы на улице. Тем, кто не знает, напомним, что это система предупреждения водителя, информирующая об опасности замерзания поверхности дороги. Как правило, при падении температуры до 4 градусов по Цельсию в машине раздается предупреждающий сигнал, а на дисплее приборной панели (в зависимости от типа транспортного средства) отображается предупреждение об опасности гололедицы.

Кстати, сигнал тревоги издается, например, когда температура с минусовым значением поднимается выше нуля градусов, но не превышает 4 градусов по Цельсию. Но как только температура наружного воздуха становится более 4 градусов, система предупреждения об опасности замерзания дороги прекращает информировать водителя об опасности.

Прошивка комбинации приборов на Калина2Гранта

Так как программер USBDM уже испытал у себя ( восстановление CAN ) и узнал что им можно еще прошивать комбинации приборов ( КП ), решил и у себя прошить.

У меня КП стоит 219240 и шла с прошивкой 007 и не выводила показания температуры двигателя. Решил перепрошить на версию 009. Но как всегда первый блин комом, при прошивке выскочила ошибка и результат — кирпич. Опять штудировать инет и разбираться что не так. Нашел свою ошибку, перепрошил по новой — всё заработало.

Но вот показания пробега стали «000» и затерся ИММО. С переобучение ключей ( ИММО ) проблем не возникло, в инете полно инфы, да и сам уже делал это. А вот восстановить пробег оказалось не просто, машина на гарантии еще и пробег нужен. Обратился за помощью к MrRararai

, он помог восстановить мой пробег, за что ему большое спасибо.

Теперь у меня на КП прошивка 012.

Теперь научился еще и пробег изменять.

Полазил по инету и вот что нашел про комбинации приборов:

как посмотреть прошивку КП

— нажимаем на кнопку переключения пробега, затем включить зажигание, не отпуская кнопку ( не пуская двигатель ), пойдёт тест, еще раз нажимаем на кнопку — видим версию ПО ( верхняя строка ) и комплектацию ( нижняя строка ).

Есть два варианта прошивки :

1) с обнулением пробега и ИММО ( надо будет по новому обучать ключи )

2) с сохранением пробега и ИММО.

— Нарушается пломба КП ( гарантия ).

— При прошивке обязательно должен быть обучающий ключ рядом, если что пойдет не так и затрется ИММО -машину не завести, надо обучать ключи ( ИММО )

015

— на старой плате, нет ни одной температуры.

029 — 040

— обновленная плата. нет ни одной температуры.

На всех панелях от стандарта установлен другой дисплей, для прошивки необходимо его поменять на дисплей от нормы. И еще кучу элементов допаивать. Старая и новая версии отличаются, у каждой свои доработки.

053, 060, 076, 087

– нет ни одной температуры.

090, 091

– есть возможность подключить датчик температуры окружающей среды (ТОС), но нет температуры охлаждающей жидкости(ТОЖ)

092-095

– есть ТОЖ и ТОС

053, 060, 076

– Старые платы, что бы прошить необходимо доработка платы паяльником или шить адаптированную 092 прошивку

087-095

– Новые платы. Шьются без всяких доработок.

046

– есть всё(тоже самое что 009 от калины)

009

– есть всё (тоже что и 046)

012

– есть всё, самая свежая версия. От 009 отличается наличием подсказчика переключения передач

ПК по железу комплектации 40 ( Люкс ) от комплектации 20 ( Норма ) отличаются наличием светодиода на индикацию ППТФ и цветом очков

— 219220(40)-007 и выше, будет ПО: 009 или 012 — БК комплектации «Люкс» + температуру ДВС + убрали глюк с наружной температурой воздуха + подправили часы

На 012 прошивке КП и прошивки «i427ge05», «i427GKA1» ЭБУ, только на люксовой ПК (219240), только на механике ( 127 двигатель ) — появилась подсказка о переключении передач.

— 219020-060, 076 будет ПО: адаптированная 092 , добавиться ТОС и ТОЖ

— 219020-087 и выше, будет ПО: 092 или 046 ( в отличии от 092 дополнительно будет показывать время работы двигателя, потраченное топливо и среднюю скорость. Все параметры сбрасываемые ) или 009 от Калины ( дополнительно к 046 писк поворотников ).

— 219040-032 и выше, будет ПО: 046 — БК комплектации «Люкс» + температуру ДВС + убрали глюк с наружной температурой воздуха + подправили часы

Некоторые данные по версиям прошивок взял у Goffka

Основные признаки и характеристика неисправностей ДТОЖ

О выходе из строя датчика температуры ОЖ, можно судить по нескольким признакам. Однако стоит понимать, что названые ниже типичные проявления могут быть причиной и иных дефектов двигателя автомобиля. Следовательно для уверенности нужно провести дополнительную проверку.

Основные признаки указывающие на неисправность датчика:

На приборной панели загорелась лампа Check Engine. Если Вы увидели этот значок, отсканируйте код ошибки, он может указывать и на другие неисправности.
Увеличился расход топлива. Вследствие того, что электронный блок получает неверные данные с датчика, он не может правильно их считать и определить требуемую команду. А именно, сколько необходимо горючего для образования топливной смеси и поддержки оптимальной температуры мотора.
Неустойчивая работа двигателя. Сюда относятся сбои на холостых оборотах, трудности при запуске мотора (чаще в зимние периоды) либо полная остановка на малых оборотах.
Авто глохнет при разогретом двигателе. Как только температура антифриза доходит до определенной отметки, мотор самопроизвольно останавливается. Независимо от того какая жидкость использовалась в системе (хороший антифриз или обычная вода).
Нестабильная работа вентилятора. Бывает несколько проявлений – иногда совсем не работает, а в других случаях не переключается на аварийный режим

Здесь важно дополнительно проверить термистор на исправность.
Машина плохо заводится когда двигатель холодный.

Чаще такие датчики изготавливают с неразборным корпусом, поэтому при дефектах их заменяют на новые. Это относится к автомобилям любых производителей и отечественных, и зарубежных.

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

  • Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
  • Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
  • Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
  • Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
  • Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.
