Где находится ЭБУ на Лада Калина?

Что делать, если блок сгорел

Замена радиатора печки лада калина Случается так, что поломка в Калине обнаруживается очень поздно, когда мотор практически не работает. В таком случае можно достать ЭБУ и оценить его состояние.

Может быть сломан ключ, либо плата попросту уже сгорела. В первом случае плату можно вернуть к жизни заменой ключа, во втором — только заменой.

Если вы счастливчик, то антифриз не полностью сжег плату, а просто не дает нормально работать контактам. В таком случае плату нужно протереть и высушить.

Когда замена ЭБУ производится на аналогичную деталь б/у, понадобится ее прошивка, поскольку в памяти остался «старый» автомобиль.

Для новой детали прошивка не нужна. Перепрошить такие детали могут специалисты за плату в районе 1000-2000 рублей.

Из-за недоработки конструкторов многие водители Лады Калины сталкиваются с проблемой протекания радиатора отопления, из-за которого сгорает ЭБУ. Предотвратить это можно только одним способом — сменив местоположение детали. Если этого не выполнить, рано или поздно после использования печи блок управления сгорит, и тогда его придется менять полностью.

2 Перенос ЭБУ – лучшие идеи новаторов

1. Можно переместить блок на место, расположенное над ковриком переднего пассажира, упаковав под утеплитель. Достаточно просто и эффективно. 2. Снять его и прикрепить на воздуховод, который находится над бардачком. Этот способ тоже можно взять на заметку. 3. Оставить ЭБУ на месте, но тщательно упаковать в полиэтиленовый пакет, который впоследствии нужно обмазать любым герметиком.

Итак, всё это – методы, которые распространены среди большинства осведомленных о проблеме владельцев автомобиля Лада Калина. Но есть еще и четвертый способ, который позволяет совершить перенос ЭБУ с соблюдением норм безопасности как для самого устройства, так и для пассажиров, которые будут находиться в салоне.

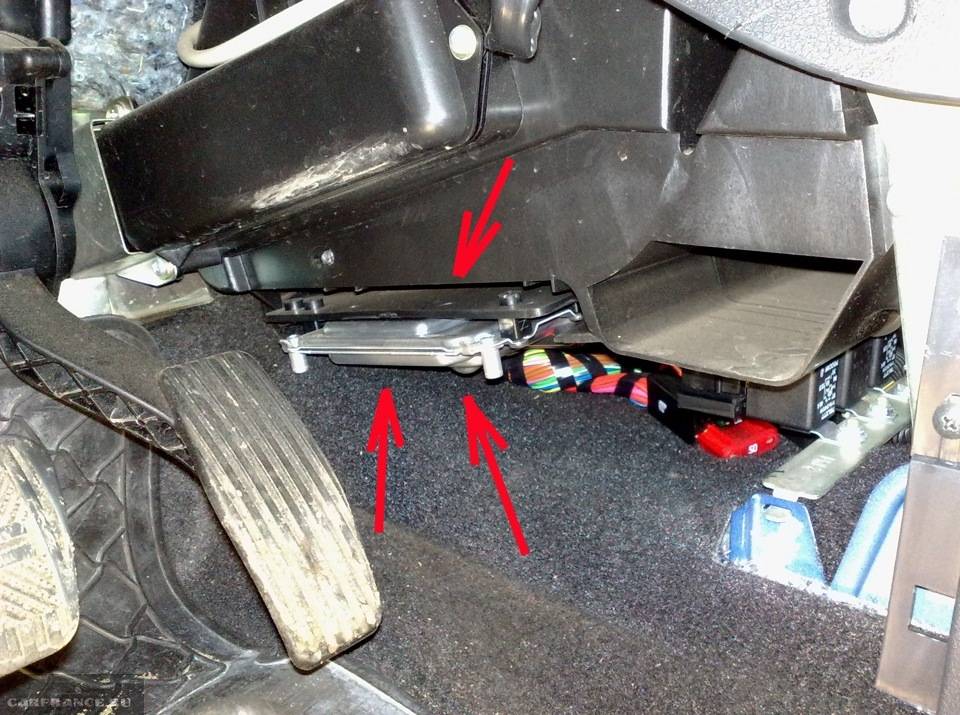

Где находится блок управления двигателем? Месторасположение блока

Нетрудно ответить на вопрос: где находится блок управления двигателем

Но делать все нужно последовательно, а потому сначала важно выяснить, что это вообще такое и за выполнение каких функций отвечает. На самом деле, ЭБУ получает совершенно всю информацию, которая поступает на него благодаря алгоритмам, заданным предварительно

А дальше информация отправляется на так называемые устройства-исполнители. Наличие подобного устройства серьезно помогает автомобилю. В чем? Сейчас каждый об этом узнает:

  • Осуществляется контроль за расходом топлива.
  • Мотор работает, на нормальных оборотах.
  • Состав выхлопных соответствует установленным нормам.

Месторасположение блока Где находится блок управления двигателем? Собственно, ЭБУ — это мозг транспортного средства. Он разный на всех машинах, а потому и искать его необходимо в разных местах. На некоторых автомобилях он располагается непосредственно под пепельницей. На других можно найти возле торпеды или бардачка. Хозяева определенных типов авто постоянно жалуются, что система постоянно приходит в негодность из-за того, что постоянно заливается водой. Сделать с этим ничего не получится, ибо это «особенность конструкции». Дабы долгое время не возиться с поиском необходимого устройства, достаточно просто внимательно изучить соответствующий раздел книги по технической эксплуатации машинки. Книжка эта действительно очень толковая. Она поможет легко отыскать мозг авто, а также позволит узнать много интересного. Но если все-таки блок найти не получается даже таким образом, тогда единственный выход — отправиться на станцию технического обслуживания. Что касается конструкции блока, он состоит всего из двух систем:

  • Аппаратная.
  • Программное обеспечение.

Каждая из приведенных систем также имеет собственный состав. Например, первая, включает в себя элемент, преобразующий сигнал и микропроцессор. Она необходима для того, чтобы качественно обрабатывать сигналы и преобразовывать их. Делается это для того, чтобы все системы, имеющиеся в автомобиле, могли полноценно и эффективно работать. По поводу программного обеспечения. Выполнено оно сразу из нескольких модулей. Первый предназначен для того, чтобы получать информацию, поступающую от всевозможных датчиков. Дальше он эту информацию обрабатывает и создает определенный вид воздействия на узлы исполнительного характера. Второй модуль используется для того, чтобы контролировать выходные сигналы. При необходимости, он может их корректировать. На современном этапе блоки делаются так, что владелец автомобиля имеет возможность в любой момент его перепрограммировать. Чаще всего это приходится делать в случае появления острой необходимости внести изменения в какую-либо систему. В качестве примера можно привести всю выхлопную систему или же силовой агрегат

Важно знать, что ЭБУ, выпускаемые сегодня, без труда могут обмениваться информацией с прочими системами одного автомобиля. Делается это за счет того, что используется специальная CAN-шина

Ее задача в том, чтобы создавать единую цепь управляющих элементов. Основные плюсы и минусы Благодаря монтажу электронного блока управления удалось существенно повысить производительность практически каждой рабочей системы в машине. Наибольшее влияние было оказано на то, чтобы серьезно снизился расход топлива, но при этом, мощность мотора лишь возросла. Еще один плюс — автомобиль заводится очень быстро. Это ощущается особенно сильно во время сильных морозов. Теперь водителям не стоит переживать о том, что придется самостоятельно заниматься регулировкой системы впрыска. Ну и последнее, что нужно отметить — все пары бензина сгорают.

Но как это и принято, не обошлось без определенных недостатков. Прежде всего надо выделить тот факт, что суммарная стоимость системы довольно высокая. Плюс, если он выходит из строя, придется не только искать хорошего мастера, но и того, у кого в наличии будет специализированное оборудование. Дабы не доводить до такого, нужно внимательно следить за состоянием блока. Достаточно будет несколько раз в месяц осматривать его на наличие внешних повреждений

Обращать также внимание на то, чтобы не было никаких сгоревших элементов. Если что-то из этого имеется нужно задумываться о том, чтобы посетить станцию технического обслуживания

Плюс ко всему, машина, оборудованная ЭБУ, должна эксплуатироваться только на топливе высокого качества. Когда каждый водитель будет хотя бы примерно понимать где находится блок управления двигателем в его автомобиле, нет сомнений, что проблем с данным устройством станет меньше. Вообще рекомендуется внимательно изучить руководство по использованию машины. Там удастся найти ответы на все вопросы.

Как поступать если не работает ЭБУ?

При появлении в обозначенном радиаторе источника утечки охлаждающей жидкости она постепенно попадает на корпус электронного модуля. Это в конечном итоге приводит к замыканию внутри блока, и он выходит из строя. Интенсивность утечки влияет на продолжительность функционировании электронного устройства до момента свершения поломки.

Владелец Лада Калина начинает видеть активизировавшийся индикатор, свидетельствующий о появлении ошибки в моторе. Так может происходить в течение нескольких недель и в один момент авто остановится, потому что мозги престали функционировать. Если интенсивность утечки велика, то из-под панели при такой аварийной ситуации может исходить дым. Здесь от владельца потребуется оперативность реагирования, невзирая на масштаб утечки, вызвавшей поломку устройства.

Когда оказалось, что мозги залиты жидкостью, то потребуется сразу осмотреть его. Блок находится в нижнем отсеке центральной консоли. При неспособности владельца сразу обнаружить устройство приводим подсказку, в которой локализуем зону поиска: между радиатором отопления салона и полом Лада Калина.

Наиболее быстро подобраться к «пострадавшему» модулю можно со стороны пассажирского сидения. Здесь на боковой поверхности консоли снимаем пластмассовую заглушку. Она зафиксирована посредством одного винта. Выполнив действие по откручиванию, отводим эту накладку в сторону (по ходу авто). Далее переходим к непосредственному демонтажу самого ЭБУ.

Порядок манипуляций здесь такой.

  1. Снимаем клеммы с АКБ.
  2. Откручиваем пару саморезов, один из которых находится со стороны мотора.
  3. Аккуратно тянем модуль в направлении пассажирской стороны.
  4. Для удобства действий на непродолжительное время вынимаем из салона ковролин.
  5. Снимаем подводящий кабельный жгут. Здесь применяем несильное тянущее действие, где беремся за фиксаторы разъема.

Это интересно: Где находится предохранитель в ВАЗ-2110 на печку — какой отвечает?

Как заменить и перенести контроллер (ЭБУ) на ВАЗ 1117-ВАЗ 1119?

Примечание! Когда ЭБУ будет снят, осмотрите его на нём не должно быть никаких трещин, если будет нужно то разберите его сняв с него крышку (Там винты нужно будет отвернуть боковые) и когда крышка будет снята и перед глазами у вас будет сама плата, то первым делом осмотрите её и на ней не должно быть влаги и она должна находиться в нормальном состоянии и ничего с неё оторванного тоже не должно быть!

Снятие: 1) В начале обесточьте всю бортовую сеть, а то если вода на контроллер или на колодку проводов попадёт когда вы её отсоединять будет, то она сразу выведет его из строя, либо же провода сгорят, но хотя даже и без воды замкнуть провода могут, поэтому всё таки обезопасьте себя скинув для этого клемму минус с аккумуляторной батареи (О том как это сделать, читайте «в этой статье» в пункте 1), затем со стороны пассажирского сиденья, а если быть точнее то в то место куда пассажиры ноги ставят залезьте и там сбоку будет находиться боковая облицовка тоннеля пола, она крепиться на одном винте, вы его выкрутите и после чего снимите облицовку как это на примере левой облицовки показано на маленьком фото.

2) Как только правая облицовка будет снята, в самом низу разыщите блок управления, он крепиться на одном винте к корпусу отопителя (Указан стрелкой этот винт на фото 1), вы этот винт выкрутите и после этого выньте по направляющим контроллер, когда он будет вынут, отсоедините от него колодку проводов, для этого выдвиньте фиксатор который колодку крепит к блоку управления (см. фото 2) и после чего колодку можно отсоединять от контроллера и тем самым он полностью снят у вас будет.

Установка: Новый контроллер устанавливается в обратном порядке снятию, но при установке есть кой какие нюансы, во-первых иммобилайзер (Это только к новому блоку управления относиться, поэтому если вы его не меняете то ничего вам делать не нужно) если он у вас не отключен переобучать придётся (О том как это сделать, читайте в статье: «Обучение иммобилайзера на ВАЗ»), а во-вторых устанавливать если соберётесь на то же место контроллер (Что мы вам не советуем), то следите за тем чтобы кронштейны контроллера вошли (Указаны красными стрелками кронштейны, на фото отопитель кстати снят для наглядности с автомобиля) ровно в направляющие корпуса отопителя.

Дополнительный видео-ролик: Обязательно ознакомьтесь с роликом ниже, в нём рассказывается для чего нужно переносить блок управления со своего штатного места, а так же показывается куда его можно закрепить и при помощи чего всё это делается.

Прошиваем ЭБУ Ителма М74 (Лада Гранта) своими руками

Для того чтобы самостоятельно прошить ЭБУ Ителма М74, которая как мы уже знаем установлено на Ладе Гранте необходимо выполнить следующий порядок действий:

  1. Отключаем массу АКБ.
  2. Снимаем блок ЭБУ. Разъемы отсоединяются вот так :
  3. Изготавливаем вот такой “паук” (провода рекомендую подписать)
  4. Подключаем разъемы:Разъем 1 (большой) J1 — отключаемое напряжение (К15) (12В) — второй выключатель B2 — разрешение программирования (12В) — первый выключатель A4 -разрешение программирования (12В) — первый выключатель Разъем 2 (Маленький) G2;G3;G4 — Масса (подключить можно на любой) H1;H2 — неотключаемое напряжение (К30) F2 — отключаемое напряжение (К15) (12В) — второй выключатель D2 — K-Line
  5. вот ЭЛ. схема(многие пишут что прошивают, а схемы не где нет)

6. Не рекомендуется подавать напряжение одновременно на все провода ! Надо поэтапно через двойной выключатель.

7. 4-И так вся схема собрана и шнур KKL VAG-COM вставлен в USB ПК Вот последовательность подачи напряжения

  • Подаём напряжение (+12 в) на H1;H2 (накидываем кракадилы на АКБ)
  • Включаем первый выключатель (разрешение программирования) B2 A4
  • Запускаем программу WinFlashECU (-Выбираем М74, -выбираем номер порта на котором висит KKL VAG-COM -скорость выставить лучше минимальную)
  • Далее включаем второй переключатель (который на “отключаемом напряжении”) F2 J1
  • должна появится Связь с ЭБУ ( это показатель что схема собрана правильно )
  • Потом сохраняем на своём компе копии вашей “проши и иммо” жмём
  • Чтение ЕЕПРОМ и Чтение ЭБУ на всякий случай (заодно проверяем как всё работает)
  • кода копирование закончилось
  • нажимаем Программирование ЭБУ ищем нужную прошивку на компе и загружаем

Внимание ! может выскочить окошко что данное ПО не для этого ЭБУ всёравно жмём “ОК”

  • Ждем окончания загрузки( у меня грузилась 4 мин) как выскочит окошко операция успешно завершена.
  • Закрываем WinFlashECU.
  • Отключаем питание.
  • И только после отсоединяем провода.

Как прошить ЭБУ Bosch 7.9.7

Тут я для вас расскажу как можно прошить «чипануть» ЭБУ Ваза 21703 Лада приора, потому что я сам решил не платить не кому средств и сделать это сам, все вышло и отлично работает, а те кто гласит и стращает что ничего у тебя не получится просто желают вынуть из вас средства!

Не буду лгать, для вас прийдеться всё равно потратиться в районе 1000р. на приобретение адаптера и прошивки, но это того стоит, после вы можете для себя залить всякую прошивку на ваш вкус и сделать это друзьям за не огромную плату и средства возвратиться, и пива по пьете.

Коды ошибок электромеханического усилителя рулевого управления ЭМУР (категория С)

1011, 1012

Не работает датчик вращения

1013, 1014

Напряжение питания за пределами допуска

1021-1024

Неисправен датчик момента

1031-1033

Нет сигнала от датчика положения вала рулевого управления

1041-1045

Не определено положение ротора вспомогательного двигателя

1050-1061

Обрывы и замыкания обмотки электродвигателя

1070-1079

Коды ошибок АБС (категория С)

0035, 0040

Отказы датчиков скорости на передних колесах

0045, 0050

Аналогично, но на задних

0060, 0065, 0070, 0075, 0080, 0085, 0090 и 0095

Поломки клапанов в модуле антиблокировочной системы

0161

Не работает стоп-сигнал

0550, 0640

Ошибки памяти блока управления АБС

0800

Низкое напряжение в цепи блока АБС

Коды ошибок подушек безопасности (категория В)

9000

Ошибка блока управления

9001, 9002

Неисправности в ремнях безопасности водителя и переднего пассажира

9003, 9004

Отказ фронтальных подушек

9042

Неверные параметры питания

Как активировать иммобилайзер?

Зачастую автомобиль ВАЗ Калина попадает к владельцу с неактивированным иммобилайзером. Для проведения самостоятельной процедуры активации необходимы оба ключа от автомобиля (с красной меткой и обычный). Обязательным условием являются закрытые двери (до момента срабатывания концевого переключателя).

Для обеспечения корректности процедуры активации иммо на Калине рекомендуется заправить автомобиль, поскольку сигнал о низком уровне топлива идентичен звуку при программировании.

Активация на Калине-1

Процедура обучения на Калина-1 выглядит следующим образом:

  1. Взять обучающий ключ с красной меткой и вставить его в замок зажигания.
  2. Повернуть ключ до точки включения зажигания. Поскольку иммобилайзер не активен, то спустя шесть секунд на комбинации приборов должен включиться контрольный индикатор. Если этого не происходит — система находится в активном состоянии и дальнейшие шаги не выполняются.
  3. Отключить зажигание, при этом индикатор иммобилайзера перейдет в режим подачи частых вспышек. Режим мигания продолжается шесть секунд, которые выделены владельцу для установки в замок зажигания обычного ключа.
  4. Повернуть личинку замка до положения активизации. Корректность процедуры подтверждается тройным срабатыванием сигнального зуммера. Отсутствие звуковой индикации указывает на превышение интервала времени, выделенного на установку ключа, или на неисправность иммобилайзера. Нельзя исключать и вариант «обучения» штатного ключа работе с устройством от другого автомобиля.
  5. Выждать 5-6 секунд, зуммер должен подать еще два сигнала. Затем требуется отключить зажигание и вынуть ключ из замка.
  6. После этого у владельца есть в распоряжении шесть секунд, за которые необходимо включить зажигание ключом с красной меткой. В течение этого времени на комбинации приборов мигает индикаторный сигнал иммобилайзера.
  7. После включения зажигания должен троекратно сработать зуммер. Выждать несколько секунд до подачи второй серии звуковых сигналов (два отдельных гудка).
  8. Отключить зажигание, оставив ключ в замке. Через некоторое время будет послан одиночный сигнал зуммером, а сигнальная лампа на щитке приборов начнет мигать с увеличенной частотой. Между отключением цепей зажигания и переходом индикатора в режим ускоренного мигания проходит до 15 секунд. Интервал времени зависит от модели установленного на авто блока управления иммобилайзером.
  9. После этого в течение 10 секунд требуется кратковременно включить зажигание (на 3 секунды).
  10. Выключить зажигание. Должна трижды сработать аварийная сигнализация. Это является подтверждением успешного окончания программирования.
  11. Дождаться прекращения мигания индикатора на комбинации приборов. Затем следует вынуть красный ключ, программирование устройств завершено.

Активация на Калине-2

На Калина-2 процедура имеет отличия:

При включении зажигания ключом с красной меткой последуют три коротких сигнала зуммером. После прохождения третьего сигнала зажигание выключается, ключ изымается из замка

Важное — если автомобиль эксплуатировался с красным ключом, то иммобилайзер не подаст звуков. В этом случае требуется подождать несколько секунд и перейти к следующему пункту.
В течение 5-6 секунд следует вставить обычный ключ и снова активировать цепи зажигания

Будут поданы три сигнала, затем последует пауза, после которой прозвучат еще два сигнала.
Поменять ключи в замке (в течение 6 секунд). После включения зажигания красным ключом будут поданы три сигнала, затем еще два.
Отключить зажигание, оставив ключ в замке. Будет подан сигнал зуммером, после которого ключ переводится в положение включения зажигания. Сработает штатный клаксон автомобиля, указывая на запись обычного ключа в память.
Отключить зажигание. Индикатор на комбинации приборов погаснет. В противном случае речь идет о поломке устройств или ошибке при программировании.

Процедура активации иммобилайзера на ВАЗ Калина, а также Приора и Гранта показана в ролике от канала «avtodopka. ru».

Как самостоятельно заменить датчики температуры на автомобиле Лада Калина

Подготовительный этап:

  • Рожковой ключ на «19»;
  • Ветошь;
  • Дополнительное освещение по мере необходимости;
  • Новый «измерительный прибор».

Алгоритм замены:

  • Устанавливаем Лада Калина в периметр ремонтной зоны;
  • Глушим двигатель, открываем капот;
  • Обеспечиваем первоочередные меры по безопасности: блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
  • Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
  • Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.

Проворачиваем ключ в замке зажигания, активируем его, проверяем функциональность оборудования. Доливаем недостающее количество антифриза по мере необходимости.

Взаимозаменяемость ЭБУ на Ладе Калина

Приведу таблицу взаимозаменяемости ЭБУ Калины. Эти данные проверены не лично мной, а одним авторитетным для меня мастером. Взаимозаменяемость этих блоков относится только к блокам с заводскими прошивками (то есть после установки не нужно перепрошивать блок под ваш двигатель и датчики). Итак, в каждой строке маркировка блока, версия прошивки и класс токсичности.

  1. Bosch 21114-1411020-40 c ПО B104CR01(02) Евро3 (в моих случаях был именно этот) можно заменить на:
  2. Воsch 21114-1411020-40 с ПО В102СQ05(CR06) Евро3;
  3. Bosch 11183-1411020-02 c ПО B101CR01(02) Eвро2.

Все выше перечисленные блоки Bosch можно заменить на отечественные блоки Янврь7.2 и 7.2+.

Отечественные блоки все Евро 2, за исключением блоков М73 — они Евро3.Блоки Январь7.2 и 7.2+ производитель Автел или Ителма (Евро2) для Калины 1,6л 8V: 7.2 11183-1411020-21(22) с ПО А(I)201CO56(57)(58); 7.2+ 11183-1411020-21(22) с ПО A(I)201CР57. На этих блоках поддержки кондиционера нет, как я понимаю И, собственно, блоки М73, которые подходят на Калину. Данные блоки все Евро 3: М73 21114-1411020-41 с ПО А303CE05(CF06) Eвро3 (поддерживают кондиционер); М73 21114-1411020-42 с ПО I303CE05(CF06) Eвро3 (поддерживают кондиционер).

Таким образом, все перечисленные ЭБУ с классом токсичности Евро3 можно менять можно менять между собой не задумываясь (только если на них заводские прошивки). Также возможна замена блока с классом Евро3 на блок с классом Евро 2, но наоборот нельзя. Вся маркировка находится на белой табличке, наклеенной на крышку ЭБУ. Далее я считаю нужным рассмотреть вариант замены блока на бывший в употреблении и стоявший на автомобиле с активированным иммобилизатором, так как в этом случае есть одна неприятная особенность.

Пару дней назад был проведен небольшой эксперимент со своей Калиной. Для последующей продажи был приобретен ЭБУ от ВАЗ 2114 с двигателем 1,5 8-кл, но уже под узкий разъем (Январь 7.2) с маркировкой 2111. На Калине же устанавливаются либо 21114, либо 11183 мозги, которые предназначены именно для 1,6-литровых моторов.

Подключить мозги с 1,5 можно без проблем, так как разъемы у них совершенно одинаковые, да и внутри, по сути, идентичные блоки. Но в 2111 ПО рассчитано на 1,5 л., а 21114 или 11183 на 1,6 л. Соответственно, при установке таких мозгов, будут определенные проблемы.

  1. Во-первых, на 1,5 моторах устанавливались форсунки с меньшей производительностью, чем на 1,6. И если мотор калиновский будет работать под управлением 2111-ЭБУ, то необходимого количества топлива не будет поступать в камеру сгорания. Отсюда, пониженная мощность, провалы при повышении оборотов. На деле, трогаться с места довольно проблематично, ускорения никакого, при резком нажатии на педаль машина дергается.
  2. Вторая, наверное, больше не проблема, а преимущество — пониженный расход топлива. Это следует из того, что на нормальную работу 1,5 л. двигателя топлива требуется меньше, что в прошивке и «записано». На деле примерно следующие показания: при работе двигателя на холостых оборотах мгновенный расход топлива колеблется в пределах 0,5-0,6 л/час. В штатном режиме на своих родных мозгах Калина расходует примерно 0,9-0,8 литра при исправных датчиках.

Вывод из этого простой: если нужно срочно воспользоваться машиной, то такой ЭБУ можно использовать, но непродолжительное время. Постоянная эксплуатация на бедной смеси ни к чему хорошему не приведет.

Основные неисправности и их причины

  1. Устройство часто выходит из строя из-за повреждений механического характера. Например, девайс получил сильный удар или наблюдались продолжительные вибрации, которые вызвали возникновение трещин на пайках контактов и в других местах.
  2. Контроллер перегревается по причине сильных перепадов температур. Например, в зимний период некоторые автолюбители запускают мотор на высоких оборотах, пытаясь гарантированно его завести, в результате возникает перегрев ЭСУД.
  3. Коррозия. Как ни странно, ржавчина появляется на модуле из-за частых перепадов температуры воздуха и, как следствие, возникновения большого количества конденсата.
  4. Разгерметизация. По этой причине внутрь попадает влага, что и приводит к выходу устройство из строя.
  5. Отсутствие связи с блоком управления. Возникает после вмешательства в систему управления извне. Часто подобное происходит, когда от одного автомобиля пытаются «подкурить» другой, с севшим аккумулятором. Возможен вариант, когда во время работы двигателя с АКБ сбрасываются клеммы или при подключении нарушена полярность (клеммы перепутаны). Реже отсутствие связи происходит по причине запуска стартера без подключения к нему питания.

Если устройство работает некорректно или вообще отсутствует связь, то заметить подобное можно по следующим признакам:

  1. При явных неисправностях на панели приборов не загорается либо с перерывами разной частоты мигает значок Check Engine. Нужно сначала удостовериться в исправности лампочки и наличии ее питания, только после этого заниматься диагностикой модуля ЭБУ.
  2. При подключении диагностического сканера к разъему последний выдает некорректные данные, которые вызывают большие сомнения. Проще говоря, данные совершено отличаются от тех, которые должны быть. При выходе из строя контроллера сканер и вовсе может не подключиться.
  3. Сбои в работе двигателя, троение, авто не заводится или заводится с трудом. При этом объективных причин для подобных явлений не наблюдается.
  4. Пропуски зажигания при исправном состоянии системы зажигания.
  5. Вентилятор перед радиатором включается самопроизвольно.
  6. Без видимых причин перегорают предохранители, причем разные. Обычно предохранители перегорают из-за скачков напряжения бортовой сети или при коротком замыкании в цепи, но если диагностика не выявляет таких проблем, то проблема с ЭСУД.
  7. Импульсы с датчиков не поступают или поступают, но неравномерно.
  8. Неправильная работа педали газа. Особенно это касается электронной педали: когда водитель нажимает на нее, она либо не отвечает, либо делает это с опозданием.
  9. Повреждения на корпусе устройства или контактах, например, следы подгорания на клеммных колодках.

Устройство и назначение ЭБУ Лада Калина

Электронный блок управления также называется контроллером. Его основная задача заключается в сборе информации со всех датчиков, обработке и дальнейшей отдаче соответствующих команд исполнительным узлам. ЭБУ является элементом бортовой сети, он непрерывно обменивается данными с другими системами, например, АПС (антипробуксовочной системой), АКПП (автоматической коробкой передач), системой безопасности, климатической установкой и др.

Контроллер — это визуально небольшая микросхема, однако ее устройство довольно сложное. ЭБУ имеет несколько видов памяти:

  1. ППЗУ. Содержит все исполнительные схемы управления, ответственна за фиксацию команд в соответствии с определенной последовательностью. В этой памяти находятся данные калибровки или эталон настройки работы всех процессов в зависимости от мощности и типа силовой установки, а также других параметров (вес, трансмиссия и т.д.). ППЗУ не зависит от внешних источников питания, даже если бортовая сеть будет полностью обесточена, вся информация будет сохранена.
  2. ОЗУ. Память, которая полностью зависит от питания бортовой сети, в случае нарушения этого условия вся информация удаляется. Как правило, это коды диагностики и данные, необходимые ЭБУ для проведения расчетов.
  3. ЭРПЗУ – электрическое программируемое запоминающее устройство. Здесь сохраняются коды комбинаций иммобилайзера. Если этих данных не будет в памяти, то запуск двигателя будет невозможен. Система не зависит от питания, сведения сохраняются постоянно.

Характерные неисправности

Если блок управления электропакетом по каким-то причинам выход из строя, это может привести к таким проблемам:

Отказ в работе электрических стеклоподъемников. Разумеется, прежде чем разбирать управляющий модуль, следует точно удостовериться в том, что стеклоподъемники не работают именно из-за него. Логично будет сначала проверить предохранительный элемент, а также блок управления подъемниками, который встроен в водительскую дверь. На практике часто случается такое, что причиной отказа электростеклоподъемников является плохой контакт проводки на самом блоке.
Перестала работать оптика — ближний свет, поворотники и т.д. В таком случае сначала проверяются предохранительные элементы, источники освещения и рулевой выключатель. Есть вероятность, что причина кроется в нарушении контакта непосредственно на выключателе, если это так, то их следует перепаять. В том случае, если причина заключается в неработоспособности блока, его нужно будет демонтировать и разбирать, чтобы найти выгоревший элемент и перепаять его. В том случае, если пайка не помогла решить проблему, устройство придется менять.
Перестала работать часть оборудования, при этом устройства, как на первый взгляд может показаться, никак не связаны между собой. Дело в том, что сам модуль включает в себя множество элементов и контроллеров, каждый из них отвечает за выполнение определенных функций. Если выйдут из строя сразу два или более контроллеров, это может привести к серьезной поломке. К примеру, сразу откажется работать оптика, обогрев заднего и переднего стекла дверь багажника и стеклоподъемник. Необходимо икать вышедший из строя контроллер и менять его путем перепайки.
Довольно часто встречаемая проблема, которая может произойти — это обрыв проводки блока. Он установлен в практически недоступном месте, но если выполняются работы с электрикой, к примеру, по установке противоугонной системы, то скорей всего, автовладелец столкнется с ЦБКЭ. И если в ходе выполнения работ будет повреждена проводка, разумеется, это отразится на функционировании устройства и, соответственно, выполнении тех или иных функций.
Окисление контактов на разъемах модуля

Если вы столкнулись с такой проблемой, то рекомендуем обратить внимание на влажность в салоне. Часто окисление на выходах происходит именно в результате повышенной влажности

Контакты можно зачистить, это не проблема, однако проблему влажности необходимо решать, поскольку в противном случае она может привести к выходу из строя микросхемы в целом.
Поломка платы. Самая страшная проблема для автовладельца, поскольку из-за этого устройство просто не сможет нормально работать. Соответственно, потребуется его замена, а это, в свою очередь, стоит немалых денег (автор — Александр Фишер).

Основные неисправности и их причины

  1. Устройство часто выходит из строя из-за повреждений механического характера. Например, девайс получил сильный удар или наблюдались продолжительные вибрации, которые вызвали возникновение трещин на пайках контактов и в других местах.
  2. Контроллер перегревается по причине сильных перепадов температур. Например, в зимний период некоторые автолюбители запускают мотор на высоких оборотах, пытаясь гарантированно его завести, в результате возникает перегрев ЭСУД.
  3. Коррозия. Как ни странно, ржавчина появляется на модуле из-за частых перепадов температуры воздуха и, как следствие, возникновения большого количества конденсата.
  4. Разгерметизация. По этой причине внутрь попадает влага, что и приводит к выходу устройство из строя.
  5. Отсутствие связи с блоком управления. Возникает после вмешательства в систему управления извне. Часто подобное происходит, когда от одного автомобиля пытаются «подкурить» другой, с севшим аккумулятором. Возможен вариант, когда во время работы двигателя с АКБ сбрасываются клеммы или при подключении нарушена полярность (клеммы перепутаны). Реже отсутствие связи происходит по причине запуска стартера без подключения к нему питания.

Проведение диагностики устройства

После того как залитый тосолом блок оказался снят, следует провести его первоначальный осмотр. Для этих целей необходимо при помощи отвертки «звездочка» снять 4 винтика. Затем следует не спеша вынуть плату управления для проведения визуального осмотра. Наиболее распространенной поломкой является перегорание выходного ключа управления катушки зажигания. В таком случае ремонт не сможет помочь.

В результате подобной неисправности Лада Калина начинает работать только на 2 цилиндрах, а иногда вообще отказывается заводиться. Справиться с подобной проблемой можно в условиях стационарной мастерской. Там осуществят снятие поврежденного элемента, выполнят его промывку и сушку.

На втором месте по частоте находится выгорание платы. Обнаружить подобный дефект несложно: характерное почернение платы не оставит сомнений.

Можно ли починить в таком случае блок ЭБУ? Ответ на этот вопрос могут дать только в сервисном центре, однако опыт показывает, что ремонт здесь не поможет. Необходима полная замена. Случается так, что иногда схема мозгов оказывается поврежденной в легкой степени. Если это произошло, тогда автовладелец может легко отделаться. Для восстановления работоспособности автомобиля понадобится небольшой ремонт:

  • протереть блок при помощи сухой ветоши;
  • промыть многократно WD-40 и продуть его при помощи компрессора;
  • промыть несколько раз в спирте и опять продуть компрессором;
  • хорошо просушить, иначе Лада Калина не двинется с места;
  • сушка занимает не менее 1-2 часов.

Кому-то может показаться, что замена мозгов транспортного средства выгоднее и быстрее проходит, нежели сушка. Опыт показывает, что бывает с точностью до наоборот. Начинается все с ценового фактора. Подобная поломка Калина 2 заставит вынуть из кошелька немалую сумму.

При выборе нового блока не рекомендуется искать б/у варианты. Они бывают дешевле, но схема работы вашего автомобиля может не улучшиться после таких ремонтов.

tweet

назад Диагностика регулятора давления топлива Лады Калины

Вперед Зачем нужен ДМРВ в Калине?

Тегиремонт, система управления, ЭБУ

Вывод

Как видно со статьи, расположенность ЭБУ Лады Калины в доступном месте. Единственной и серьезной проблемой остается то, что случайный разлив воды может привести к трагическим последствиям, а именно покупке новой запасной части. Стоимость детали составляет около 4000-5000 рублей.

Довольно подробно всё показано. Мне как новичку в этом деле всё понятно и ясно. Попробую теперь разобраться с моей техникой сам.

Чип тюнинг для уменьшения расхода топлива на самом деле не чип тюнинг. Чип просто чип как в юсб контачат и все на чипе прошивка та или иная. И чипа там нет там контроллеры а нет там чипа. Перезаписываемые контролеры. Чипуют иначе. Чип это то чего не подделать это то что остается с тобой и не продается не распространяется. В чипе обязательно содержатся данные о владельце машине и другие параметры. Дайте ему точку опоры пусть сдвинет этот авто? Чип не опора но со смыслом больше чем опора. Он защищает зрачек глаза водилы.

Как то по рукожопски все описано. В калине все совсем не так. Вы про машины разобрали в описании и пишете что легко. Женщина что ли рерайт вам делала?

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
