Устанавливаем и подключаем противотуманные фары на ВАЗ-2114 своими руками (видео внутри)

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Вам понадобится:

  • напильник;
  • дрель и свёрла;
  • электрический лобзик;
  • рулетка;
  • маркер.

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

  • фары с лампочками;
  • комплект проводов;
  • электромагнитное реле;
  • кнопка включения ПТФ;
  • стяжки и клипсы для фиксации проводов;
  • схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

  1. Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.

  2. С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
  3. Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.
  4. Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).

  5. К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.

  6. Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.

  7. Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.

  8. После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

Зачем нужны ПТФ на ВАЗ 2113, 2114, 2115

Туман располагается над поверхностью земли (дороги) на некотором расстоянии и этот промежуток остаётся прозрачным. Благодаря противотуманным фарам (ПТФ) формируется пучок света: широкий в горизонтальной и узкий в вертикальной плоскости. Он направлен параллельно дорожному полотну.

При включённых противотуманках туман подсвечивается снизу, что улучшает освещение дороги. Благодаря широкому лучу боковая разметка и обочина хорошо видны, за счёт чего снижается риск съезда с проезжей части.

Установка ПТФ обеспечивает лучшее освещение обочины и боковой разметки, снижая риск съезда с дорогиНекоторые автомобилисты придерживаются ошибочного мнения, считая, что противотуманные фары с высокой эффективностью освещения могут быть только жёлтого цвета. На самом деле дорогу достаточно хорошо освещают приборы как с белыми, так и с жёлтыми стёклами. Обозначенные цвета по сравнению с зелёным, красным или любым другим, характеризуются максимальной световой энергией в спектре. Однако стоит учитывать, что при установке даже самых качественных ПТФ при сильной плотности тумана видимость будет не более 10 м. Но поскольку при таких погодных условиях скорость движения невысокая, то этих показателей вполне достаточно. Иногда на транспортные средства устанавливаются задние противотуманные фонари, работа которых направлена на улучшение видимости автомобиля при движении в тумане.

Монтаж противотуманок может быть выполнен несколькими способами. На каком из них остановиться, каждый автовладелец решает сам, исходя из своих возможностей и предпочтений. Рассмотрим наиболее распространённые варианты установки:

  1. Покупка переднего бампера с ПТФ. В этом случае фары продаются уже вмонтированными в передний бампер. Как правило, деталь можно без проблем приобрести в автомобильных тюнинг-ателье и тут же произвести её монтаж и подключение. К недостаткам этого варианта стоит отнести высокие финансовые затраты.

    Покупка бампера с установленными ПТФ является самым дорогостоящим вариантом установки противотуманок на автомобиль.

  2. Покупка бампера с отверстиями под ПТФ. При таком способе установки следует приобрести бампер с отверстиями под фонари и сами фары со всеми необходимыми элементами (провода, реле, кнопка включения и т. д.).

    При покупке бампера с отверстиями под противотуманную оптику потребуется приобрести сами фонари и все необходимые комплектующие для подключения.

  3. Самостоятельная установка ПТФ является самым распространённым способом монтажа, поскольку требует минимальных финансовых вложений. Автовладельцу нужно приобрести лишь фары с необходимым установочным комплектом и облицовочные элементы.

    Наиболее распространённым вариантом установки ПТФ является приобретение и последующий монтаж комплекта противотуманных фар своими руками.

Прежде чем подключить противотуманные фары, приборы важно правильно установить на передней части машины. Выполняется это в соответствии с определёнными правилами, в которых чётко оговорено место монтажа источника света. На современных автомобилях ещё с завода размечаются места установки противотуманных фар

На современных автомобилях ещё с завода размечаются места установки противотуманных фар.

В основном такие элементы освещения устанавливаются на более дорогих комплектациях машин. Если фары с завода не были установлены, то места под их установку закрываются заглушками.

Противотуманные фары на передней части автомобиля должны устанавливаться в соответствии с установленными правилами.

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Вам понадобится:

  • напильник;
  • дрель и свёрла;
  • электрический лобзик;
  • рулетка;
  • маркер.

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

  • фары с лампочками;
  • комплект проводов;
  • электромагнитное реле;
  • кнопка включения ПТФ;
  • стяжки и клипсы для фиксации проводов;
  • схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

  1. Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.

  2. С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
  3. Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.
  4. Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).

  5. К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.

  6. Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.

  7. Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.

  8. После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

Задние ПТФ

Снятие и установка заднего фонаря проходит аналогично предыдущей инструкции, но есть некоторые нюансы, особенно в начале процесса. Алгоритм:

  1. Снимаются крепежи в нижней части бампера и внутри арки крыла.
  2. Откручиваются две гайки, чтобы снять грязезащитный щиток.
  3. Чтобы снять фару, требуется отжать два фиксатора колодки проводов от лампы.

Возможные проблемы и пути их решения

Даже если установка прошла строго по инструкции, во время езды водитель может обнаружить, что фары освещают дорогу некорректно

После ремонтных работ важно проводить регулировку освещения. Для решения проблемы потребуется набор оптических приборов или ровная площадка со специальным экраном

Модная новинка — Led туманки //Сравнение с bosch //нюансы установки //регулировка

Заказал себе ультра модную новинку “Led туманки Sal-Man 30W”.

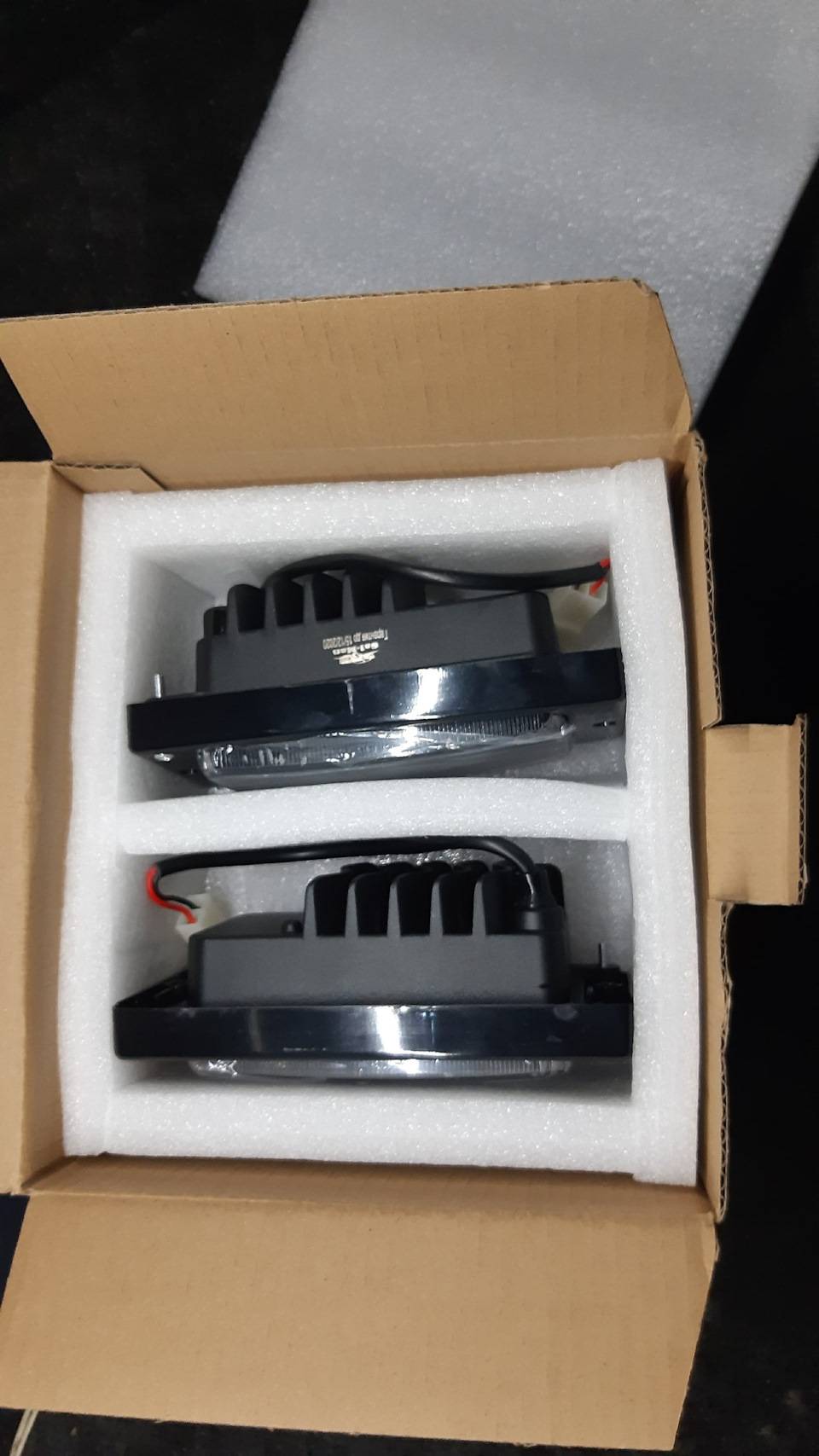

Поставляются они в такой коробочке:

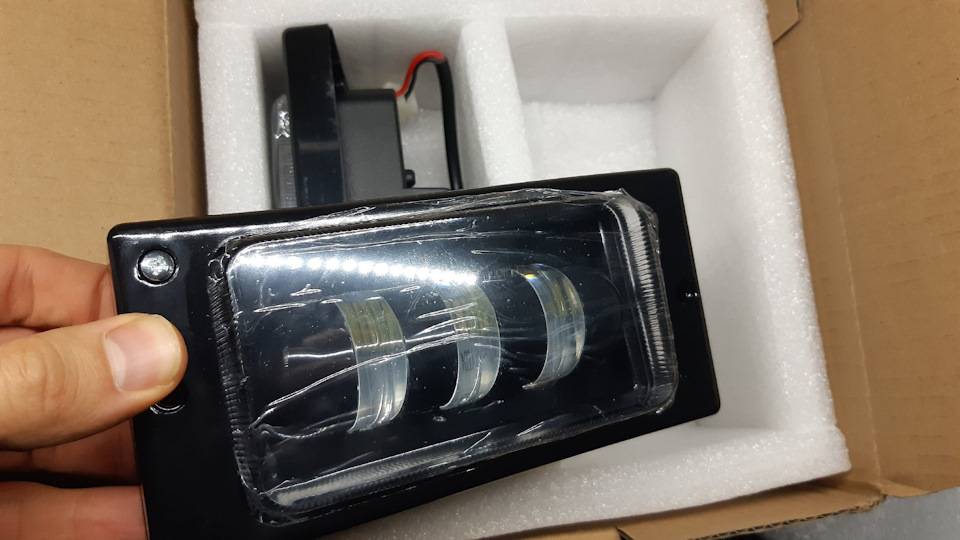

Упакованы очень хорошо, сами туманки выглядят очень качественно, радиатор металлический, имеется влага-отделитель, шикарная регулировка по высоте, запаянная изоляция на проводах (вода по проводам не попадет внутрь)

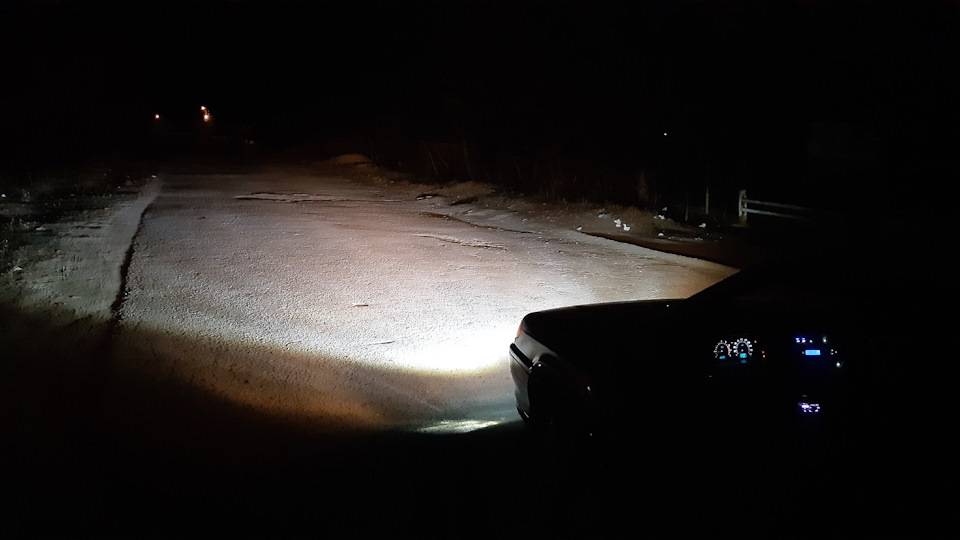

Перед началом установки сфоткал как светят мои бошевские туманки с лампами осрам:

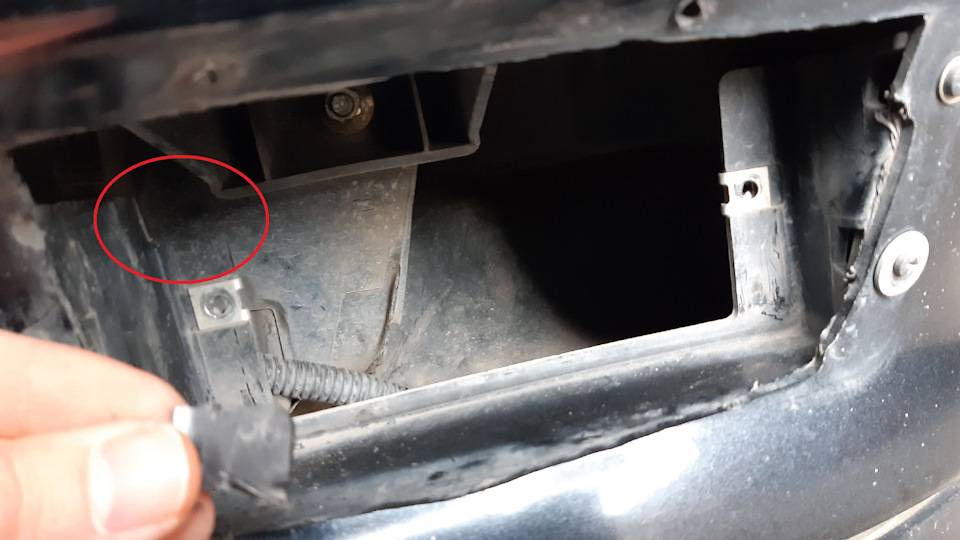

Теперь перейдем к нюансам установки:Перед началом установки я полностью выкрутил регулировку вверх (что сделал зря, т.к. ход регулировки очень у них большой по сравнению с бош).Когда прикручивал туманку ее наклон (регулировка) как то не понятно сбивалась.Опытным путем выяснил, что регулировка на задней стороне туманки упирается в крепеж туманки. Я не долго думал, и отпилил не нужный кусок пластика:

Возможно у кого туманки с завода стоят в бампере, то проблем не будет, но у меня заводской глухой бампер с самостоятельными вырезами под туманки.

При включении туманок я ожидал эффекта “ВАУ”, но сказал “Какого Х*ера они не светят?”Тут немного вспоминаем, что для светодиодов важно подключение плюс к плюсу, минус к минусу. Поэтому достаем обратно туманки и меняем полярность на штекере:

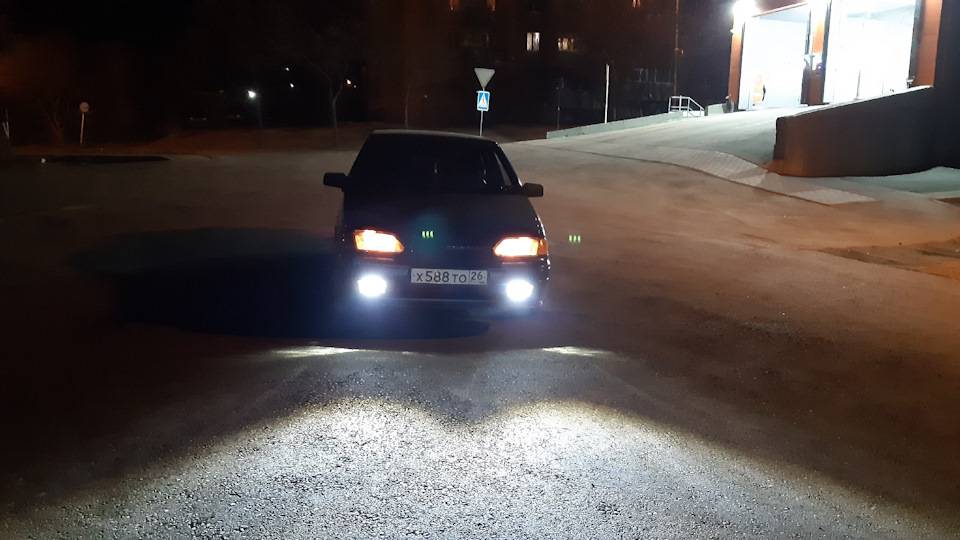

И собственно после этого эффект “ВАУ” наступил:

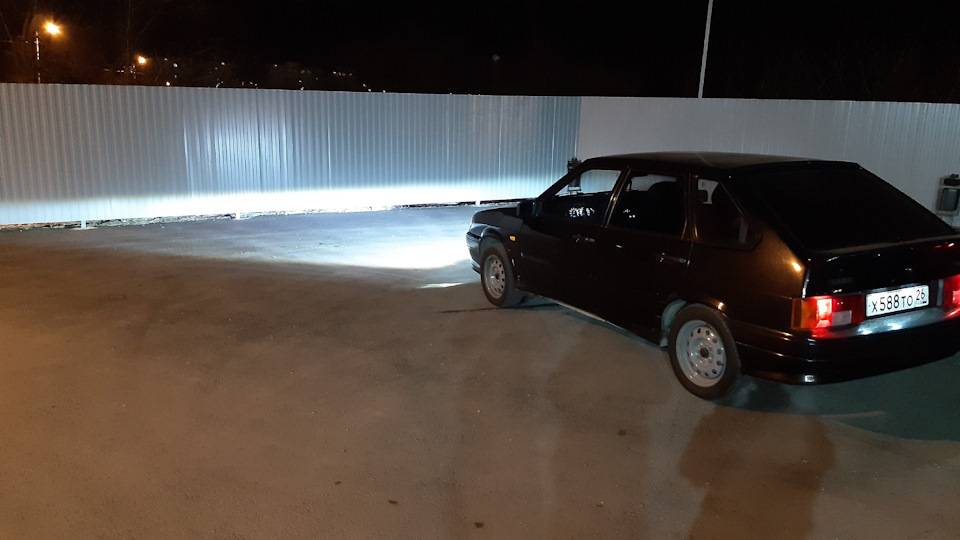

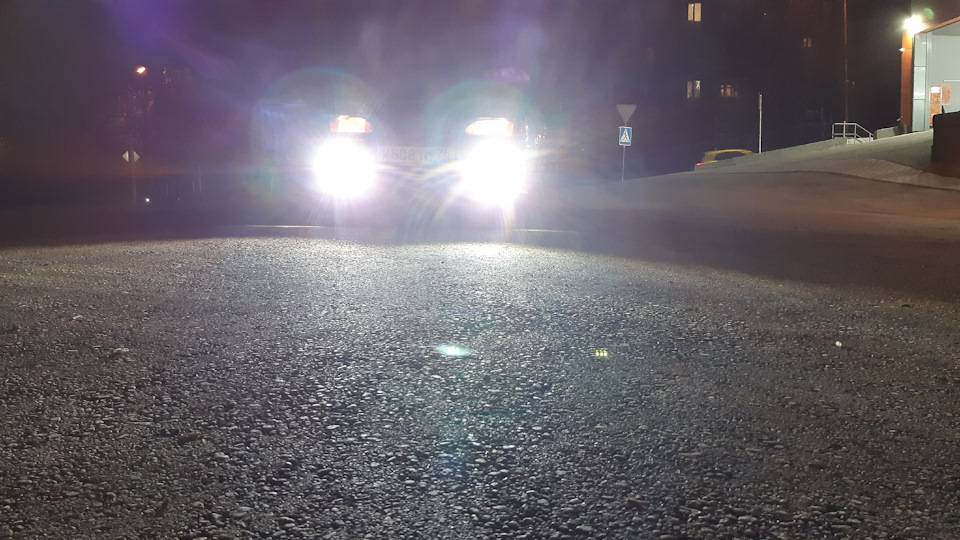

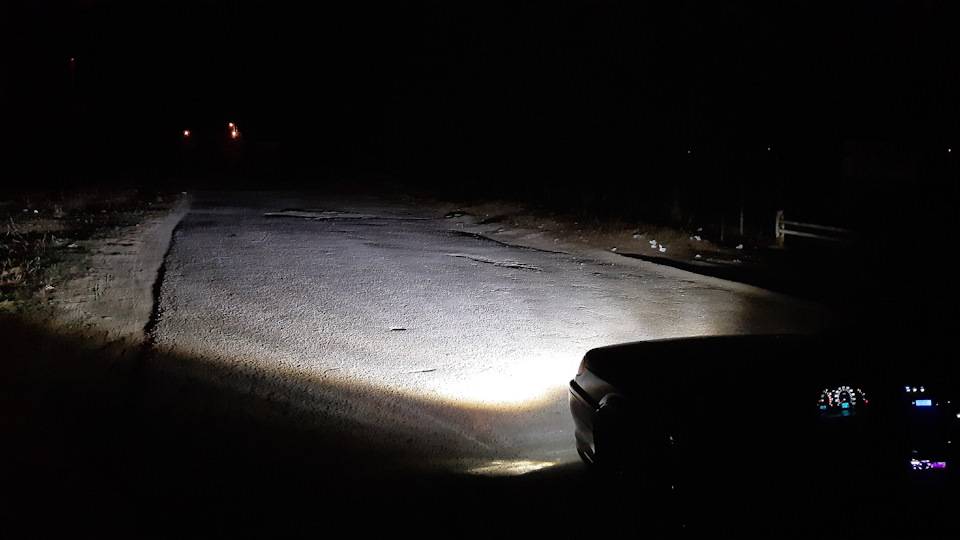

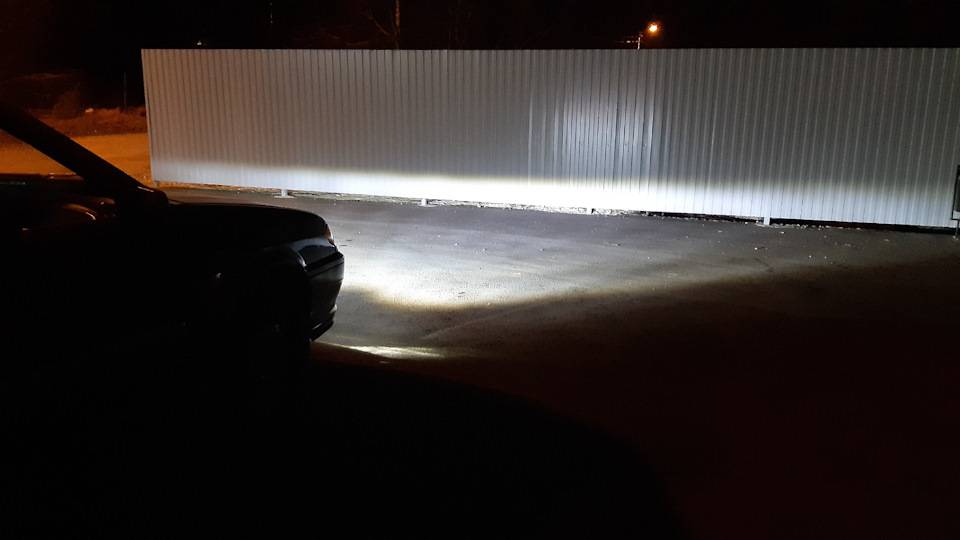

На фотках видно четкую СТГ, при которой данные туманки никого не слепят.

Для тех кто не умеет правильно регулировать:Находим ровную поверхность и ровную стенку на расстоянии 5 метров. Измеряем расстояние от асфальта до середины туманки, теперь это расстояние отмечаем на стенке, и регулировочным винтом опускаем / поднимаем до данного уровня. Регулировка необходимо каждую туманку по отдельности. При данной регулировке встречные машины вас не будут проклинать.

Вывод: после установки данных туманок я теперь не понимаю как я ездил раньше, качество света сравнимо с дорогими иномарками, единственный минус это их низкое расположение на машине. До 60км/ч можно спокойно только на них ездить.

Зачем нужны ПТФ на ВАЗ 2113, 2114, 2115

Туман располагается над поверхностью земли (дороги) на некотором расстоянии и этот промежуток остаётся прозрачным. Благодаря противотуманным фарам (ПТФ) формируется пучок света: широкий в горизонтальной и узкий в вертикальной плоскости. Он направлен параллельно дорожному полотну. При включённых противотуманках туман подсвечивается снизу, что улучшает освещение дороги. Благодаря широкому лучу боковая разметка и обочина хорошо видны, за счёт чего снижается риск съезда с проезжей части.

Установка ПТФ обеспечивает лучшее освещение обочины и боковой разметки, снижая риск съезда с дороги

Некоторые автомобилисты придерживаются ошибочного мнения, считая, что противотуманные фары с высокой эффективностью освещения могут быть только жёлтого цвета. На самом деле дорогу достаточно хорошо освещают приборы как с белыми, так и с жёлтыми стёклами. Обозначенные цвета по сравнению с зелёным, красным или любым другим, характеризуются максимальной световой энергией в спектре. Однако стоит учитывать, что при установке даже самых качественных ПТФ при сильной плотности тумана видимость будет не более 10 м. Но поскольку при таких погодных условиях скорость движения невысокая, то этих показателей вполне достаточно. Иногда на транспортные средства устанавливаются задние противотуманные фонари, работа которых направлена на улучшение видимости автомобиля при движении в тумане.

Правила монтажа

Требования к ПТФ в ГОСТ 8769-75:

  • количество — 2 штуки;
  • не дальше 40 см от плоскости бокового габарита (по внешней кромке рассеивателя);
  • не ниже 25 см от уровня земли (по нижней кромке рассеивателя).

Правила №48 ЕЭК ООН:

  • не выше фар ближнего света (кроме полноприводных автомобилей);
  • углы видимости противотуманных фар (в пределах которого фары не загораживаются какими-либо элементами автомобиля) должны составлять: вертикальный +15…-10о, горизонтальный — +45…-10о;
  • Включаться ПТФ должны только вместе с габаритами.

На Lada 4×4 самым популярным местом расположения противотуманок является место на бампере. На нем удобно разместятся, как универсальные, круглые противотуманные фары, так и оптика прямоугольной формы. Если разместить аксессуары под бампером, то они снизят угол свеса, который влияет на проходимость, а также могут получить повреждения на внедорожье.

Алгоритм установки и подключения

  1. Установка в салоне автомобиля кнопки включения. В случае с ВАЗ-2114 место под клавишу находится по левую сторону от водителя на передней панели. Впрочем, её размещение может быть произвольным — главное, чтобы водителю было удобно управлять автомобилем. Нередко кнопки включения ПТФ устанавливаются вместо заглушек на панели управления.

    В салоне в удобном для водителя месте устанавливается кнопка включения ПТФ.

  2. Со штатной передней панели снимается решётка с динамиком. За ней располагаются два разъёма — один предназначен для включения фар, второй — для индикации работы осветительных приборов и подсветки самой клавиши.
  3. Кнопка размещается на удобном месте, к ней подключаются фишки. Решётку динамика можно возвращать на место.

    Кнопка включения подключается, к ней подводятся фишки.

  4. Под капотом должен располагаться монтажный блок, объединяющий предохранители и реле. В этом же месте будет монтироваться реле ПТФ, поэтому блок необходимо снять: для этого откручиваются гайки, которыми он крепится, и его приподнимают.

    Под капотом располагается блок, к которому будет подключаться реле ПТФ.

  5. На нижней панели монтажного блока располагаются две колодки — 7 и 8. Каждая из колодок подписывается ещё при изготовлении на заводе, поэтому ошибок на этом этапе допустить невозможно.
  6. В наборе ПТФ имеется жгут из проводов с четырьмя контактами. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода.

    Жгут проводов подключается к блоку предохранителей.

  7. Реле крепится в моторном отсеке автомобиля.

    В подкапотном пространстве размещается реле ПТФ.

  8. Провода, идущие от реле ПТФ, подключаются к 7 и 8 разъёмам монтажного блока: в 7 разъёме на 8 клемму подводится 30 клемма от реле, 87 клемма — к разъёму 1, 85 клемма — к разъёму 17 на 7 колодке, 86 клемма подключается к массе. От 8 колодки 2 и 3 клеммы направляются на левую и правую противотуманные фары соответственно.

    Схема подключения ПТФ.

  9. К «противотуманкам» подключаются провода массы: их обычно крепят к гайкам блок-фар.

Схема подключения разъемов и клемм противотуманных фарРаботоспособность всего подключения можно проверить путём включения габаритных огней — только тогда заработают противотуманные фары.

Противотуманные фары функционируют только при включенных габаритных огняхПосле завершения установки ПТФ на автомобиль их остаётся правильно отрегулировать. Поток света не должен слепить водителей на встречной полосе.

Видео: инструкция по установке и подключению противотуманных фар

Противотуманные фары — необходимое осветительное оборудование на любом автомобиле, облегчающее поездки в условиях минимальной видимости. При отсутствии ПТФ на определённой модели авто их можно установить самостоятельно. Процедура монтажа не требует особых знаний и может быть проведена водителем без привлечения сторонних лиц.

Одно из самых неприятных и опасных явлений природы для участников дорожного движения — это туман. В условиях плохой видимости возрастает вероятность столкновения транспортных средств. Оснащение автомобиля противотуманными фарами позволяет перемещаться при любых погодных условиях. Установить и подключить такие осветительные приборы на ВАЗ 2113, 2114, 2115 можно в автосервисе, но сделать это своими руками обойдётся гораздо дешевле.

Установка

Процесс установки ПТФ можно разделить на три основные этапа:

  • Установка фар;
  • Подключение к сети;
  • Проверка функциональности.

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.

Для работы вам потребуется определенный набор инструментов и материалов:

  • Напильник;
  • Дрель и сверла;
  • Электрический лобзик;
  • Рулетка;
  • Маркер.

Элементы для подключения

Теперь непосредственно о работе.

  1. Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
  2. Удалите всю грязь с бампера.
  3. Выполните разметку под установку будущей противотуманной оптики.
  4. Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
  5. По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
  6. Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
  7. Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
  8. С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
  9. Напильником обработайте места среза.
  10. Внешнюю часть очков в итоге должна плотно войти в отверстие.
  11. В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
  12. Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

Подключение

Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.

Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла. Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.

Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

  • Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
  • Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
  • Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
  • Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
  • Теперь колодку подключите к монтажному блоку, а блок верните на место;
  • Подберите участок возле блока, где будет устанавливаться реле противотуманок.

Результат подключения

Кнопка

Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.

Кнопка ПТФ

Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.

Проверка

Последний этап — это проверка работоспособности ваших ПТФ.

Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.

Значимость ПТФ переоценить сложно. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Более того, противотуманки призваны улучшать видимость вашего автомобиля для встречного и позади идущего автомобиля. Потому настоятельно рекомендуем установить ПТФ не только впереди, но и сзади.

Источники

  • luxvaz.ru/vaz-2114/235-protivotumannye-fary.html
  • vaz-2114-lada.ru/2014/11/kak-ustanovit-protivotumannye-faryptf/
  • vazweb.ru/desyatka/osveshchenie/kak-podklyuchit-protivotumanki-na-vaz-2114.html
  • drive2.ru/l/4899916394579144469/

Схема подключения противотуманок через реле

Перед началом монтажа необходимо определиться со схемой включения:

Автономная, противотуманки будут включаться независимо, правда тогда фары могут посадить аккумулятор полностью, что сопряжено с проблемами. Подключение происходит к плюсу габаритов или проводу зажигания +ACC

Смотрите в видео ниже, как правильно подключить реле.

С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля.

Чтобы подключить противотуманки через реле не обязательно разбирать половину кузова. Основная часть работ проводится в салоне, где необходимо обеспечить доступ к электрике автомобиля, сняв часть передней панели.

Роль реле

Реле необходимо для снижения тока в проводах, питающих противотуманные фары, во избежание их расплавления. Оно имеет 4 контакта, два коммутирующих и два управляющих, иногда используют пятиконтактное устройство. Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя. Сила тока реле составляет 30 А, возможно использовать и 70. Подключение контактов происходит по следующей схеме:

  • 1-ый коммутирующий — блок предохранителей;
  • 2-ой коммутирующий – противотуманки;
  • 1-ый управляющий — кнопка включения/выключения;
  • 2-ой управляющий – масса.

Предохранители

После выполнения подключения проводов к реле с помощью клеммников следуют установить предохранители, которые служат для защиты цепи от короткого замыкания. Предохранитель на 15 А необходимо установить в блоке предохранителей и через него запитать цепь от батареи. Если нет возможности такой установки, предохранитель следует установить отдельно, как можно ближе к аккумуляторной батарее.

Как подключить кнопку включения?

Кнопка включения выключения должна быть запитана любого провода 12 В. В зависимости от предпочтений это могут быть не только управляющие провода от зажигания, но и любой другой источник. Чаще всего его прицепляют к габаритным огням.

Подключение самих фар не отличается сложностью. Красный провод – плюс, подключается к реле, а черный – масса, к корпусу автомобиля.

Проверив правильность подключения противотуманок через реле, можно закончить работы по монтажу противотуманных фар.

После публикации статьи об установке и подключении противотуманных фар на ВАЗ 2109 многие читатели задавали мне вопрос: что делать если штатной проводки для ПТФ и кнопки включения ПТФ в салоне нет, то есть полностью отсутствует подготовка для установки противотуманок, что встречается на более ранних версиях ВАЗ 2108 и ВАЗ 2109?

В ответ на это вопрос я публикую эту статью, в которой мы рассмотрим, как подключать противотуманные фары, как говорится, «с нуля», при полном отсутствии проводки.

Рассмотрим для общего понятия схему подключения любого дополнительного оборудования на автомобиле с использованием реле:

К слову, по такой же схеме подключается и звуковой сигнал от Волги, и обогрев наружных зеркал.

Номинал предохранителя на этой схеме выбирается исходя из мощности подключаемой нагрузки. Например, в ПТФ ВАЗ 2109 стоят 2 лампы по 55 Вт. Тогда ток в цепи будет равен 55 Вт * 2 / 12В = 9,1 А. Предохранитель возьмем с небольшим запасом, т.е 15А.

Но такая схема в чистом виде для подключения противотуманок не подходит

Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней. Соответственно, схему нужно немного доработать, и она приобретает вот такой вид:. Здесь будет работать также и индикация включения противотуманных фар, т.е

будет загораться лампочка при включении ПТФ

Здесь будет работать также и индикация включения противотуманных фар, т.е. будет загораться лампочка при включении ПТФ.

Единственное, чего не отражено на схеме, так это подсветка самой кнопки при включении габаритов. Но на некоторых кнопках, в том числе на старых ВАЗ 2108 она попросту отсутствует. А если необходимо, и кнопка позволяет сделать подсветку, то это очень просто сделать, подав на один контакт лампы подсветки плюс от любого провода, на котором появляется напряжение при включении габаритов (подсветка панели, соседней кнопки), а другой подключив на массу.

Ну а напоследок приведу пару типовых схем подключения ПТФ на ВАЗ 2108 и 2109, может кому пригодятся!.

Источник

Алгоритм установки и подключения

  1. Установка в салоне автомобиля кнопки включения. В случае с ВАЗ-2114 место под клавишу находится по левую сторону от водителя на передней панели. Впрочем, её размещение может быть произвольным — главное, чтобы водителю было удобно управлять автомобилем. Нередко кнопки включения ПТФ устанавливаются вместо заглушек на панели управления. В салоне в удобном для водителя месте устанавливается кнопка включения ПТФ.
  2. Со штатной передней панели снимается решётка с динамиком. За ней располагаются два разъёма — один предназначен для включения фар, второй — для индикации работы осветительных приборов и подсветки самой клавиши.
  3. Кнопка размещается на удобном месте, к ней подключаются фишки. Решётку динамика можно возвращать на место. Кнопка включения подключается, к ней подводятся фишки.
  4. Под капотом должен располагаться монтажный блок, объединяющий предохранители и реле. В этом же месте будет монтироваться реле ПТФ, поэтому блок необходимо снять: для этого откручиваются гайки, которыми он крепится, и его приподнимают. Под капотом располагается блок, к которому будет подключаться реле ПТФ.
  5. На нижней панели монтажного блока располагаются две колодки — 7 и 8. Каждая из колодок подписывается ещё при изготовлении на заводе, поэтому ошибок на этом этапе допустить невозможно.
  6. В наборе ПТФ имеется жгут из проводов с четырьмя контактами. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода. Жгут проводов подключается к блоку предохранителей.
  7. Реле крепится в моторном отсеке автомобиля. В подкапотном пространстве размещается реле ПТФ.
  8. Провода, идущие от реле ПТФ, подключаются к 7 и 8 разъёмам монтажного блока: в 7 разъёме на 8 клемму подводится 30 клемма от реле, 87 клемма — к разъёму 1, 85 клемма — к разъёму 17 на 7 колодке, 86 клемма подключается к массе. От 8 колодки 2 и 3 клеммы направляются на левую и правую противотуманные фары соответственно. Схема подключения ПТФ.
  9. К «противотуманкам» подключаются провода массы: их обычно крепят к гайкам блок-фар.

Схема подключения разъемов и клемм противотуманных фарРаботоспособность всего подключения можно проверить путём включения габаритных огней — только тогда заработают противотуманные фары.

Противотуманные фары функционируют только при включенных габаритных огняхПосле завершения установки ПТФ на автомобиль их остаётся правильно отрегулировать. Поток света не должен слепить водителей на встречной полосе.

Видео: инструкция по установке и подключению противотуманных фар

Противотуманные фары — необходимое осветительное оборудование на любом автомобиле, облегчающее поездки в условиях минимальной видимости. При отсутствии ПТФ на определённой модели авто их можно установить самостоятельно. Процедура монтажа не требует особых знаний и может быть проведена водителем без привлечения сторонних лиц.

Одно из самых неприятных и опасных явлений природы для участников дорожного движения — это туман. В условиях плохой видимости возрастает вероятность столкновения транспортных средств. Оснащение автомобиля противотуманными фарами позволяет перемещаться при любых погодных условиях. Установить и подключить такие осветительные приборы на ВАЗ 2113, 2114, 2115 можно в автосервисе, но сделать это своими руками обойдётся гораздо дешевле.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
