Где находится кран печки на ВАЗ-2114

Как выявить неисправности печки

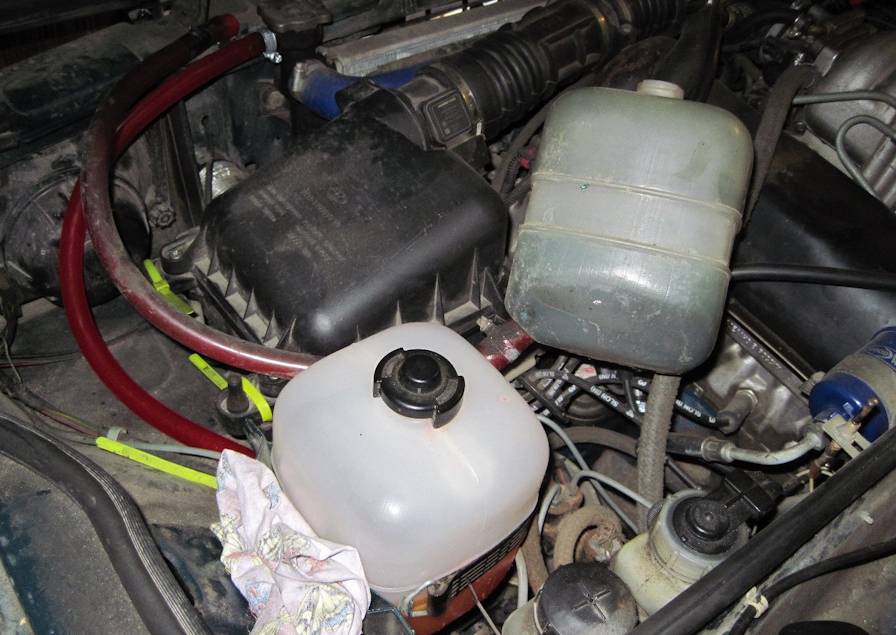

Во-первых, нужно визуально осмотреть агрегат, определить допустимый уровень тосола в расширительном баке. Поднять коврики в салоне и посмотреть, есть ли следы подтекания спецжидкости. Также неисправность может быть последствием разрыва патрубок, их механическом повреждении, или же в работе радиатора.

Когда регулятор подачи теплоносителя уже не подлежит исправлению, требуется срочная замена крана отопителя ВАЗ 2114. Для этого можно и не привлекать профессионалов, а взять и самостоятельно починить систему.

Прежде всего, нужно купить новый механизм, их выделяют три вида:

заводской
шаровой
и из керамических пластин

Керамический кран отопителя ВАЗ 2114

Все они имеют свои недостатки и преимущества, и только владельцу решать, какой кран будет более выгодный для его автомобиля (по функциональным способностям и ценовому эквиваленту).

Внимание: перед тем как заменить краник печки на ВАЗ 2114 нужно удостовериться, что патрубки, соединяющие отопительный агрегат и радиатор целые и невредимые. А то ведь от долгого времени использования они становятся менее функциональными и могут вызвать утечки жидкости

Какие инструменты потребуются для работы

Отвертка крестообразная.
Пустая емкость более 5 л.
Новый кран.
Хомут на 16-23 мм.
Тосол.
Обычные сухие тряпочки.
Ключи №10 и №13.
Силиконовый герметик.
По возможности – яма для осмотра авто или подъемник.

Когда имеется все в наличии, значит, смело меняем кран отопителя ВАЗ 2114.

Подробная инструкция монтажа изделия

Первое, что нужно сделать, это слить тосол в подготовленную посуду. Подставляем ее под движок, убираем пробку на блоке цилиндров. Кран расположен под центральной консолью, и для его снятия нужно убрать правую боковую заслонку торпеды. Она закреплена на пяти болтах.

Когда жидкость полностью стекла, емкость далеко не убираем. Находим патрубки, которые ведут от мотора к регулятору печки. Ослабляем хомуты, вытягиваем трубки, и остаток жидкости сливаем в подготовленную посуду.

Замена крана отопителя на ВАЗ 2114 на следующем этапе подразумевает смазку двух крепежных шпилек, зачищаем их щеткой со стальной щетиной и «замачиваем» тормозной жидкостью.

Это нужно сделать обязательно, так как гайки при отвинчивании могут проворачиваться, тем самым превратив простую работу в огромную проблему. Почему такое бывает? Кран печки фиксируется не на шпильках, а на болтах (шапки входят в пластмассовый корпус).

Гайки крепления агрегата являются самостопорящими, имеют пластмассовое кольцо, а потому так легко не откручиваются. А если еще добавить заржавевшую резьбу и окисление на контактах? Вследствие этого возникает напряжение на болт, которое может вызвать порчу пластмассы, что находится вокруг шляпки. Для их фиксации применяются пассатижи или специальные ключи.

Теперь нужно рассмотреть, как снять кран отопителя ВАЗ 2114.

После снятия патрубок, необходимо снова залезть в салон, и торцовым ключом десяткой отвинтить гайки крана. После предварительных усилий, они должны отвинтиться без усложнений.

И вот последний этап – достаем кран, делая небольшие двигательные усилия на сторону пассажира, после — удаляем фиксатор и убираем трос управления печного агрегата отопительной системы.

Монтаж нового механизма

Процесс крепления выполняется в обратной пошаговости. Отсоединяется трос, затем прикручивается кран к кузову

Важно заранее закрепить трос крепежным фиксатором, так как на установленном агрегате это будет сделать довольно сложно (обратите на это внимание)!

Вот так выполняется замена крана печки на ВАЗ 2114. Дело не очень хлопотное, и с помощью базовой подготовки и практических советов это сделать довольно просто.

Пространство между краном и кузовом согласно «кодекса эксплуатации» должны быть уплотнено фиксаторами. Для монтажа патрубок необходимо использовать силиконовый герметик.

На последнем этапе замены регулятора теплоносителя нужно завинтить пробку и залить охлаждающую жидкость. Далее, запустить авто, дать ему время поработать, а потом включить печку. Осмотреть визуально всю систему, проверить наличие или отсутствие утечки антифриза.

Если все в порядке, значит, все сделано верно. Через несколько недель новые хомуты стоит подтянуть. Когда воздух, который струится из печки, холодный, то неисправность нужно искать в воздушной заслонке радиатора машины.

Вот теперь Вы прекрасно знаете, как поменять краник печки на ВАЗ 2114.

Легкой Вам работы и приятной дороги! Пусть поменьше поломок «встречаются» на Вашем пути!

Причины поломок

Так сложилось, что замена крана отопителя ВАЗ-2114 происходит чаще, чем работа с другими элементами печки автомобиля. Видимо, ещё на этапе производства инженеры плохо продумали этот узел.

Кран отопителя ломается по двум причинам:

Закисают запорные устройства. Из-за этого водитель не может открыть или закрыть кран. Окисление провоцирует прикипание запорных элементов друг к другу. Если применить силу, вы рискуете сломать запорные устройства. Это не так страшно в тёплое время года, поскольку потоки воздуха можно регулировать заслонками. Как проверить краники печки ВАЗ-2114 на закисание? Просто покрутите его. Если для этого приходится прикладывать много сил, элемент износился и нуждается в замене.
Нарушение герметичности. Разгерметизация влечёт за собой утечку охлаждающей жидкости. На такую поломку указывает снижение уровня ОЖ, появление внутри машины запаха тосола или антифриза, образование жирных пятен на лобовом стекле и следы охлаждающей жидкости на полу (в области бардачка, в ногах переднего пассажира). Проверять герметичность несложно. Если она нарушена, вы это заметите сразу по характерным признакам.

Важно! У крана печки корпус неразборный. Потому отремонтировать его невозможно

При поломке элемента его нужно только менять.

https://www.youtube.com/watch?v=upload

Если кран отопителя вышел из строя, его придется заменить. Существуют две основные причины, которые приводят к необходимости проведения подобной процедуры.

Причина	Пояснение
Окисления	Из-за окисления работоспособность крана существенно снижается. Это не самая сложная проблема, но могут возникать трудности при постоянном открытии и закрытии краника. Лучше его заменить сразу
Протечка жидкости охлаждения	Данная неприятность сложнее и может принести больше проблем. Это обусловлено не только вероятностью заливки салона тосолом, который придется вымывать. Утечка ОЖ ведет к перегреву двигателя.

Рекомендуем: Что делать, если не работают поворотники?

Чтобы не допустить подобных проблем, настоятельно рекомендуем при первых же признаках выхода из строя данного агрегата предпринимать соответствующие действия по ремонту.

Есть несколько способов обнаружить, что с печкой происходит неладное:

Осмотреть узел визуально;
Проверить текущий уровень охлаждающей жидкости, проследить в случае его резкого снижения;
Поднять все коврики внутри салона, определить, нет ли на полу следов от жидкости охлаждения;
Проверить работу радиатора;
Убедиться в целостности патрубков, по которым проходит жидкость.

Следы утечки

Если регулятор подачи теплого воздуха, то есть краник, отремонтировать не удается, он не поддается ремонту, тогда обязательно в срочном порядке замените агрегат. Для этого вовсе не обязательно обращаться на станции технического обслуживания. Подобная работа легко осуществляется своими руками.

Перед заменой необходимо приобрести новый краник. Сегодня производители предлагают владельцам ВАЗ 2114 на выбор три варианта:

Заводское изделие;
Шаровой краник;
Регулятор, выполненный из керамической пластины.

Вроде бы, для замены краника на ВАЗ-2114 надо снимать панель приборов. В действительности достаточно будет снять боковую деталь облицовки, а также бардачок. Главное правило – откручивайте все саморезы, которые можно видеть.

Правая боковая панель

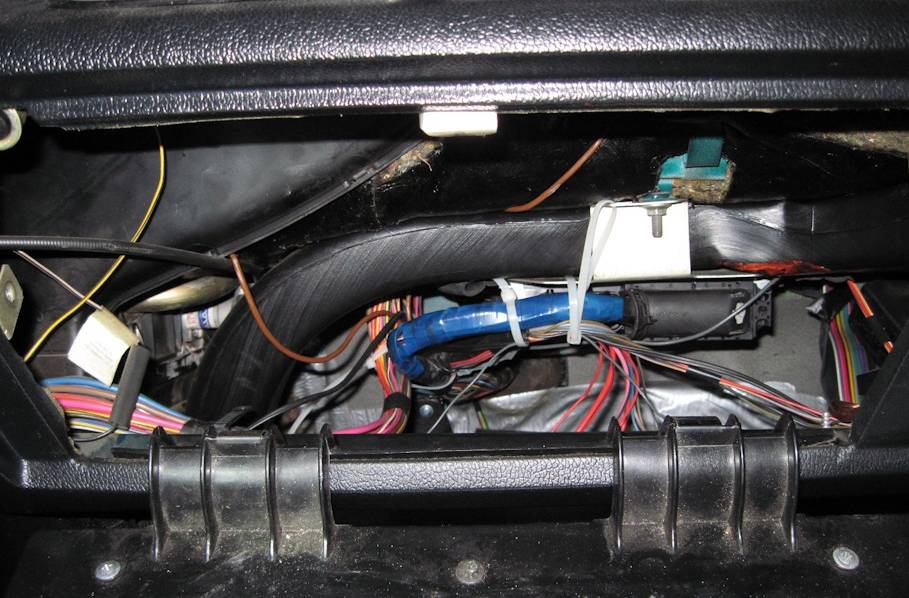

В результате наших стараний получится то, что показано ниже.

И вот сейчас можно увидеть два «внутренних шланга». Как поступить дальше, понятно всем.

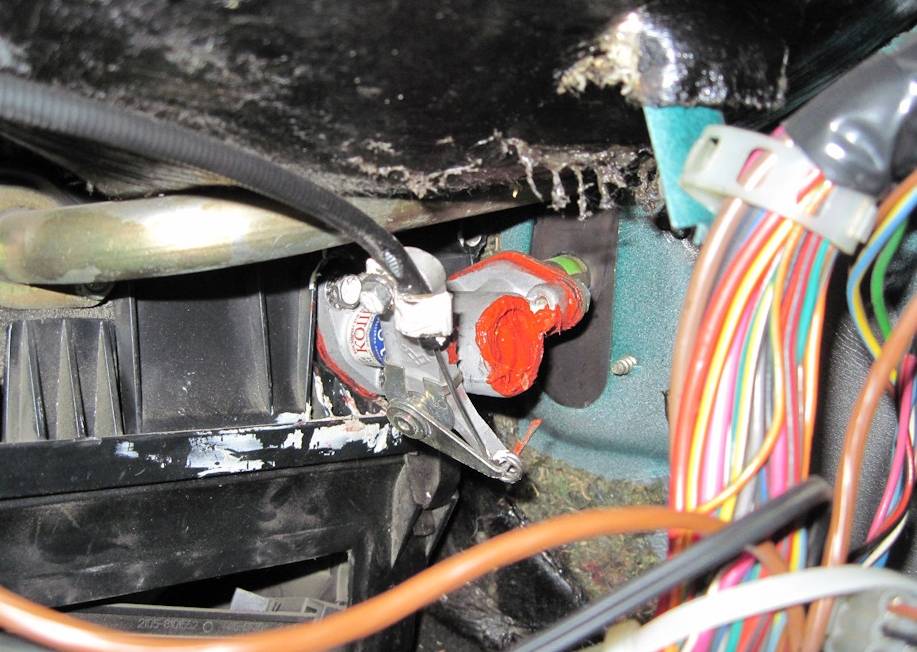

Что можно видеть под облицовкой справа

https://www.youtube.com/watch?v=ytpressru

Ослабляем хомуты, установленные со стороны краника, и снимаем шланги. Кстати, тут может вытечь тосол (он – ядовитый).

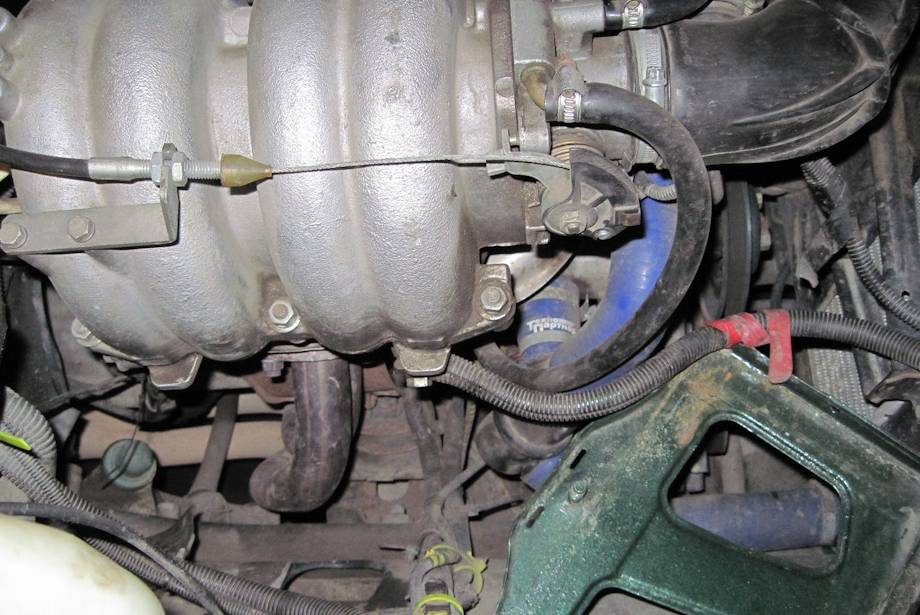

Под капотом

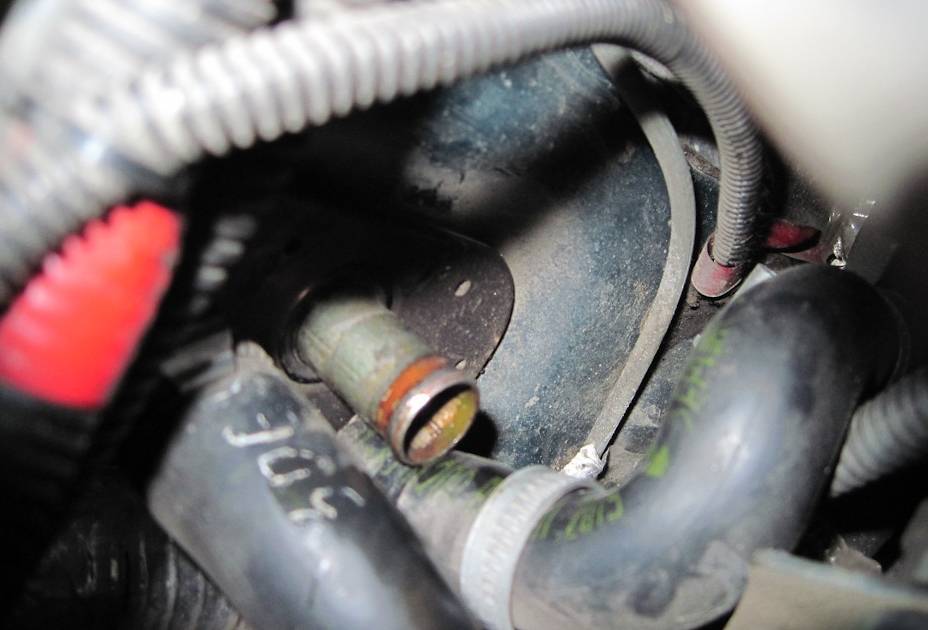

Снизу возле перегородки можно видеть два «внешних шланга». Ослабляем хомуты и снимаем шланги с патрубков. Дальше накидным ключом отворачиваем две гайки (см. фото).

Все действия, выполняемые под капотом

В салоне

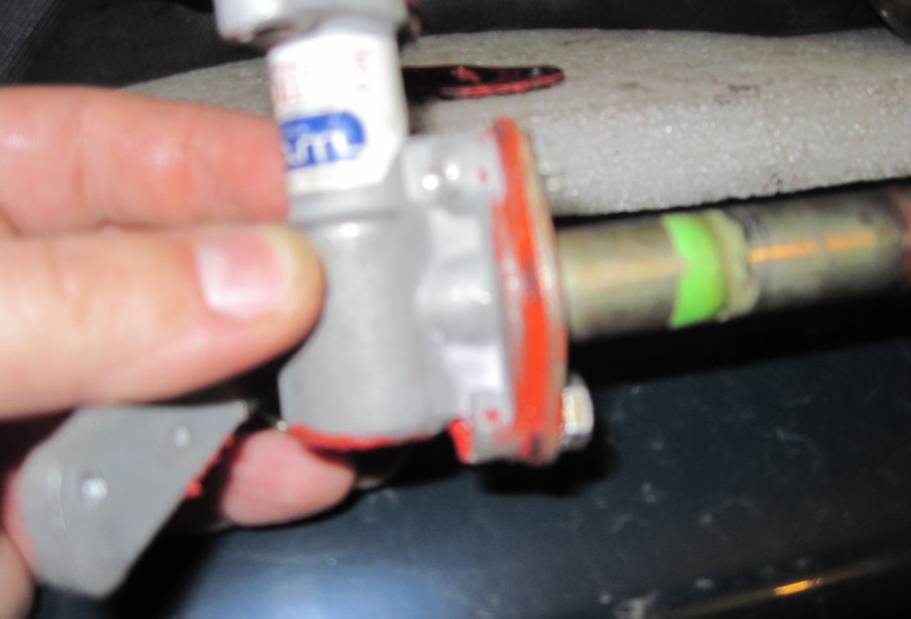

Не отсоединяя тягу, снимаем краник (фото 1). Затем сразу удаляем «держатель» (фото 2). А дальше, вытянув узел наружу, можно будет снять механическую тягу полностью.

Три финальных шага

Самостоятельная замена крана отопителя ВАЗ-2115

Если вы будете тщательно заботиться о состоянии своего автомобиля – он обязательно ответит вам теплом и взаимностью. Но если не проводить своевременную профилактику, то, наоборот, может причинить неудобства в самый неподходящий момент.

Устройство и функционал печки

Итак, кран печки – это регулятор, с помощью которого изменяется объем потока антифриза, направляемого в радиатор. Поскольку он располагается в самой нижней части приборной панели, удобнее будет подобраться к нему с пассажирской стороны переднего ряда.

Как правило, краник печки нечасто используется автолюбителями.

В период теплой погоды, когда в активном отоплении нет необходимости, его обычно фиксируют в перекрытом положении (рычажок на панели управления переводится в крайнее левое состояние).

В этом случае тосол просто не поступает в радиатор отопления. И только перед наступлением холодов теплолюбивые автовладельцы вспоминают о кране отопителя, вновь открывая подачу тепла в салон.

Возможные проблемы

По неофициальной статистике, автовладельцы семейства ВАЗ-2115 выделяют две основные проблемы, которые могут возникнуть с краном печки.

Первая – это окисление рычажка регулятора, вызванное долгим простоем в летние периоды.

Составляющие механизма запора просто «слипаются» между собой, вынуждая вас применять грубую физическую силу в попытке устранить данную проблему, что, в свою очередь, чревато поломкой.

Замена масляного насоса ВАЗ-2115

К сожалению, кран отопителя – это цельная, неразборная деталь, которая, в случае возникновения неисправности, подлежит лишь полной замене.

Впрочем, ваши расходы будут не так уж и велики – ценовой диапазон для ВАЗ-2115 колеблется от двухсот до пятисот рублей, в зависимости от выбранной вами марки производителя и модели крана. Наиболее выносливыми считаются экземпляры с керамическим регулятором, поскольку они практически индифферентны к процессам окисления, но и теплоотдача при их использовании чуть ниже, чем у других вариантов.

Замена крана печки – демонтаж

Итак, возникла ситуация, когда менять кран отопителя все же необходимо. Как это сделать своими руками, без дополнительных расходов и поездок в сервис?

Процедура замены не потребует от вас широкого спектра навыков или особых физических усилий. Но помните, что любые работы, связанные с антифризом, должны проводиться только при холодном состоянии двигателя. Соблюдайте технику безопасности!

Несмотря на то что кран печки располагается в нижней части торпеды, можно обойтись и без снятия панели целиком. Вам достаточно будет открутить ее боковую пластину со стороны пассажирского кресла. Не забудьте подложить в салон (с рабочей стороны) ненужную ткань, чтобы избежать впитывания антифриза в обивку!

Затем удаляем антифриз из бачка и патрубков, соединяющих мотор с регулятором отопления, слив его в заранее припасенную емкость. Если вы не знаете, как именно это делается – лучше обратитесь к инструкции.

Далее нужно осуществить смазку двух креплений, для надежности почистив их щеткой со стальной щетиной и сдобрив антикором. Это делается, чтобы облегчить возможность демонтажа и устранить возможные сложности, связанные с прикипанием и окислением.

После снятия патрубков вооружаемся торцевым ключом «на десять» и перемещаемся в салон, где, наконец, откручиваем гайки крепления и демонтируем кран, слегка потянув его на себя (со стороны открытой панели). Теперь остается лишь снять пружинный фиксатор и открепить управляющий отопителем тросик.

Какие есть алгоритмы замены крана?

Всего существует только два вида замены крана. Первый — это полная замена крана, а второй — неполная, или же частичная замена слива антифриза. Первый вариант, будет идеальным для тех, кто собрался сразу провести всю замену антифриза. Второй же способ, тем у кого уже есть небольшой запас антифриза.

В любом случае, необходимо придерживаться данного алгоритма:

Для начала, будет необходимо установить авто на любую яму, хорошо подойдет эстакада. Затем, необходимо немного подождать, для того, чтобы остыл двигатель.
Затем, нужно будет немного слить антифриз.
Далее, необходимо отсоединить подачу от слива. Сам слив, помогает охлаждать кран.
После этого, нужно будет открыть салон со стороны пассажира, а далее снять маленькую боковую накладку консоли.
Далее, необходимо ослабить все хомуты и присоединить к ним трубки. Перед этим, необходимо подложить ветошь.
После выполнения данных действий, нужно будет отсоединить тросик от оси. Возможно с пассажирской стороны, это сделать не получится. Можно попробовать добраться с водительской.
Затем, необходимо забраться под сам автомобиль, чтобы найти две гайки. Они должны крепится к корпусу этого крана, а также моторному щиту. Далее, нужно открутить эти гайки, а также снять со шпилек.
После этого, нужно будет переместиться в салон и извлечь оттуда узел.

Процесс замены отопительного крана на ВАЗ 2113 и ВАЗ 2115

Перед началом работы следует определиться с инструментарием и расходниками. Вот что нам потребуется:

исправный отопительный кран;
ключи рожковые;
ключи торцовые;
шестилитровая ёмкость с новым антифризом;
ёмкость для старой охлаждающей жидкости (лучший вариант — небольшой таз);
отвёртка плоская;
отвёртка крестовая;
плоскогубцы;
ветошь.

Это интересно: Британцы создадут автопилот за 150 долларов

Последовательность операций

Машина ставится на смотровую яму или на эстакаду. Колёса надёжно фиксируются с помощью противооткатных башмаков. Затем под главным радиатором откручивается пробка, начинается слив антифриза в заранее подставленный таз или ведро. Следует помнить, что полный слив антифриза занимает от 10 до 20 минут.
Антифриз удобно сливать в таз, подставленный заранее
Под капотом нужно отыскать два отопительных патрубка. На патрубках есть стальные хомуты. Винты на хомутах откручиваются с помощью крестовой отвёртки, патрубки снимаются с трубок вручную.
Хомуты на наружных патрубках ВАЗ 2113 ослабляются отвёрткой

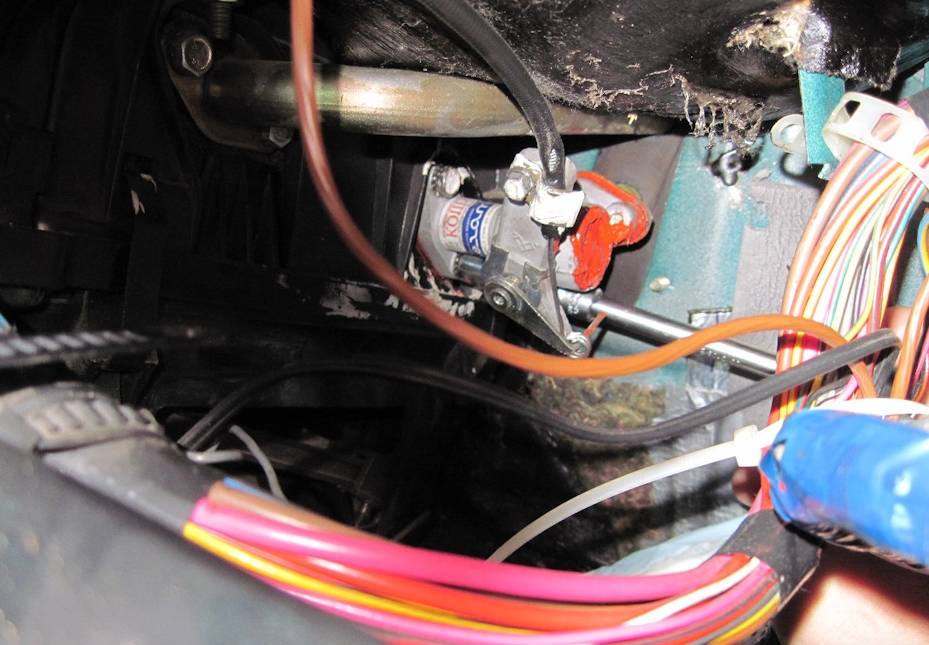

В кабине, со стороны пассажира, снимается боковая панель, под которой располагаются патрубки отопительного крана. Для снятия этой панели следует воспользоваться плоской отвёрткой и рожковым ключом на 10. После снятия панели откроется доступ к патрубкам, которые крепятся к крану стальными хомутами. Для ослабления этих хомутов потребуется маленькая плоская отвёртка.
Для ослабления внутренних хомутов на патрубках крана ВАЗ 2113 придётся снять боковую панель
Другими концами патрубки отопительного крана крепятся к печному радиатору. Там тоже есть два хомута. Они ослабляются крестовой отвёрткой и стягиваются с радиаторных трубок вручную.
Как только кран будет полностью свободен от патрубков (как со стороны салона, так и со стороны двигателя), можно переходить к откручиванию его крепежа. Печной кран держится на двух шпильках с гайками на «10». Откручивать эти гайки лучше всего с помощью накидного ключа, так как места под боковой панелью мало.

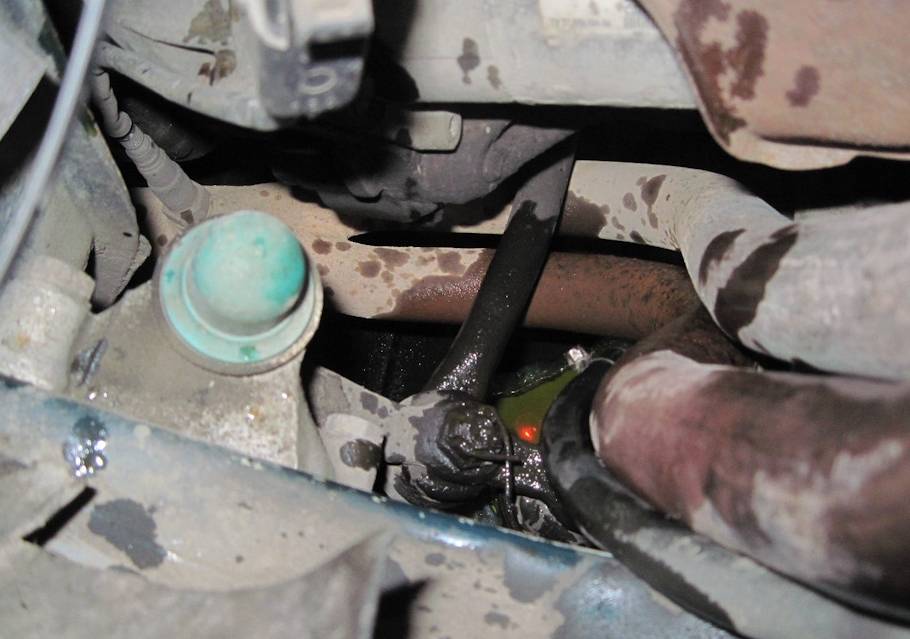

Шпильки печного насоса ВАЗ 2113 удобно откручивать накидным ключом
После выкручивания обеих гаек кран можно снять с крепёжных шпилек. Но делать это надо осторожнее, потому что к крану крепится тяга, которую тоже придётся отсоединить.

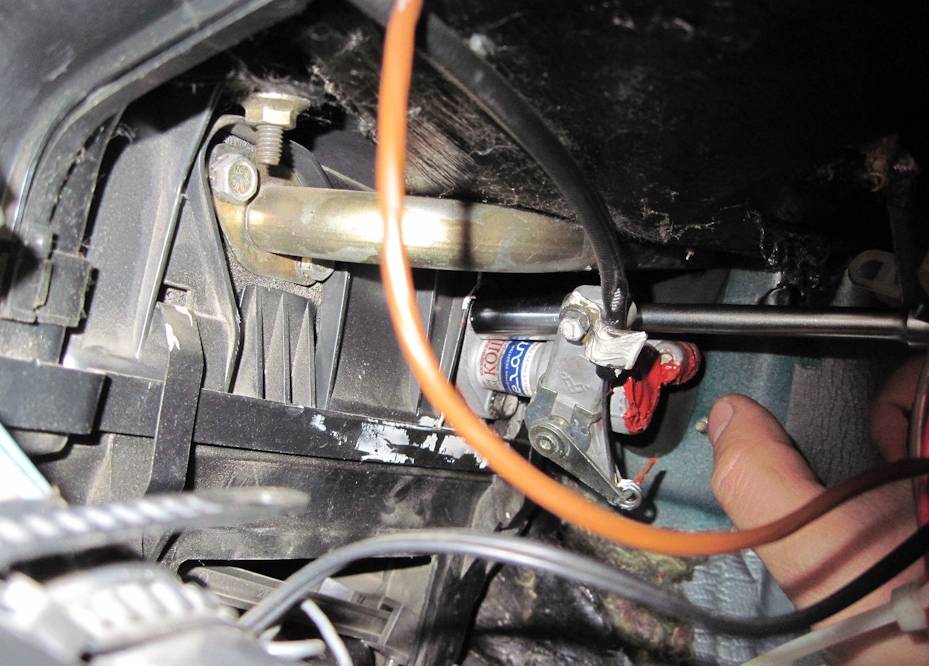

Тросовая тяга отопительного крана держится на стальном зажиме. Чтобы его разогнуть, необходимо использовать плоскогубцы.
Тяга печного насоса ВАЗ 2113 держится на зажиме, который разгибается плоскобуцами
Теперь печной кран извлекается из своей ниши, заменяется новым, а затем отопительная система собирается в обратной последовательности.
Печной насос ВАЗ 2113 освобождён от тяги и патрубков и теперь его можно снимать
