Расшифровка предохранителей и реле блока 2114-3722010-18
Автомобили ВАЗ-2114, 2115, 2113 первых моделей с карбюратором, имеют определенные отличия в модуле предохранителей.
Схема предохранителей и реле блока старого образца
Таблица 2. Расшифровка предохранителей и реле блока 2114-3722010-18
№ | Ток, А | Расшифровка предохранителей |
F9 | 7,5 | Правая задняя противотуманка |
F8 | 7,5 | Левая задняя противотуманка |
F1 | 10 | Передние очистители фар в момент включения, контакты очистителей, клапан включения омывателя фар, контакты реле включения очистителей фар |
F7 | 30 | Передние очистители фар в момент работы, обмотка реле включения очистителей, предохранитель печки салона, омыватель лобового стекла, редуктор и контролер времени очистителя заднего стекла, клапаны включения переднего и заднего омывателя, реле (обмотка) включения системы охлаждения ДВС, реле включения обогрева заднего стекла, освещение перчаточного ящика, лампа контроля обогрева заднего стекла |
F16 | 15 | Указатели поворотников и включение аварийной сигнализации в режиме поворота, лампа контроля указателей, фонари заднего хода, редуктор и реле включение омыватели лобового стекла, обмотка генератора (при запуске), лампы контроля – тормозной жидкости, давления масла, заслонка карбюратора, ручного тормоза. Лампа табло «СТОП», вольтметр и указатель температуры охлаждающей жидкости |
F3 | 10 | Освещение салона и задний стоп сигнал |
F6 | 30 | Электрические стеклоподъемники, реле включения-отключения стеклоподъемников |
F10 | 7,5 | Подсвета номерного знака, лампа подкапотного пространства, контрольная лампа на приборной панели (наружное освещение), подсвета приборной панели, лампа подсветки прикуривателя, подсветка отопительных рычагов |
F5 | 20 | Реле включения вентилятора охлаждающей системы (электродвигатель), звуковой сигнал. |
F10 | 7,5 | Левая передняя фара габаритовЛевая задняя фара габаритов |
F11 | 7,5 | Правая передняя фара габаритов Права задняя фара габаритов |
F2 | 10 | Лампа контроля аварийной сигнализации, поворотники и реле отключения аварийной сигнализации. |
F4 | 20 | Задний обогрев стекла, включение обогрева, переносная розетка, прикуриватель в салоне |
F15 | 7,5 | Передний правый дальний свет |
F14 | 7,5 | Передний левый дальний свет Контролер включения света |
F13 | 7,5 | Левый ближний свет |
F12 | 7,5 | Правый ближний свет |
№ | Реле цепи | |
К1 | Омывателей фар | |
К2 | Аварийной сигнализации и поворотников | |
К3 | Стеклоочистителей лобового стекла | |
К4 | Контроля исправности ламп | |
К5 | Стеклоподъемников | |
К6 | Звукового сигнала | |
К7 | Обогрева заднего стекла | |
К8 | Дальнего света фар | |
К9 | Ближнего света фар |
Что понадобится для установки противотуманных фар?
Для самостоятельной установки противотуманных фар требуется минимальный набор инструмента. Владелец автомобиля должен обладать знаниями и навыками работы с электропроводкой, поскольку от правильности монтажа зависит безопасность эксплуатации автомобиля в целом.
- цветная электрическая схема автомобиля;
- кусачки или бокорезы;
- нож для очистки проводов;
- клещи для обжимки клемм (клеммник);
- паяльник.
Набор материалов, необходимых для монтажа:
- комплект противотуманных фар подходящих для установки в штатные отверстия в бампере или универсальных, которые монтируются на поверхности бампера;
- многожильный медный провод с сечением 1,5-2 мм² с изоляцией, способной работать при низких температурах и устойчивой к воздействию паров бензина и масла;
- реле для включения (обычно используются стандартные реле включения фар от переднеприводных моделей ВАЗ);
- выносной корпус для установки ножевого предохранителя;
- ножевой предохранитель на 30 А;
- клавиша управления, подходящая под дизайн салона (желательно с лампой подсветки);
- разъемы и клеммы для соединения проводов с элементами цепи;
- термоусадочная трубка подходящего диаметра;
- изолента на полиэтиленовой или матерчатой основе;
- пластиковые стяжки;
- автомобильный гофрорукав для прокладки провода.
Набор противотуманных фар для Форд Фокус 3
За что отвечает каждый предохранитель
Контроллеры ответственны за определенные функции в управлении транспортным средством.
Схема предохранителей Гранты Лифтбек выглядит следующим образом:
Нумерация | Максимальное значение I на участке цепи, в Амперах | Функционал |
F1 | 15 | -электроблок, управляющий ДВС; -датчик температуры; -корректная работа инжектора; -блок воспламенения искры; |
F2 | 30 | Электропривод стеклопдъемников; |
F3 | 15 | Работа аварийного оповещения; |
F4 | 20 | -airbag; -подача стеклоочищающей жидкости; |
F5 | 7,5 | Работа узла зажигания; |
F6 | 7,5 | Включение сигналов заднего хода; |
F7 | 7,5 | Контроллер скорости, электродвигатель печки и клапан адсорбирующего элемента; |
F8 | 30 | Обогревание стекла, расположенного сзади; |
F9 | 5 | Сигнальные фонари R |
F10 | 5 | Сигнальные фонари L |
F11 | 5 | Включение ПТФ (задние); |
F12 | 7,5 | Работа лампы БС R |
F13 | 7,5 | Работа лампы БС L |
F14 | 10 | Работа лампы ДС R |
F15 | 10 | Работа лампы ДС L |
F16 | 10 | Включение ПТФ R |
F17 | 10 | Включение ПТФ L |
F18 | 15 | Система подогрева водительского и пассажирского кресел; |
F19 | 10 | Антиблокиратор колес; |
F20 | 15 | -розетка для прикуривателя; -КП; -звуковой сигнал; -электрозамок в багажнике; |
F21 | 15 | Система подачи топлива; |
F22 | 15 | ЦЗ; |
F23 | 10 | включение дневных фонарей; |
F24 | 7,5 | Кондиционирование воздуха; |
F25 | 10 | Внутренний свет, торможение (свет); |
F26 | 25 | Антиблокиратор колес; |
F27 | — | Вспомогательный; |
F28 | — | Вспомогательный; |
F29 | — | Вспомогательный; |
F30 | — | Вспомогательный; |
F31 | 50 | Подогрев смотрового стекла; |
F32 | 30 | Усилитель руля на электроприводе и печка. |
Разновидности блоков предохранителей устанавливаемых в Lada Granta (до 2016 года)
Электрические цепи, защищаемые плавкими предохранителями, расположенными в блоке предохранителей, и реле салона автомобиля исполнений «норма/люкс»
№ | Номинал | Защищаемые цепи |
---|---|---|
F1 | 15A | Катушки зажигания |
Форсунки | ||
Контроллер системы управления двигателем | ||
F2 | 25A | Центральный блок кузовной электроники |
Модуль двери водителя | ||
F3 | 15A | Контроллер управления автоматической коробкой переключения передач |
Привод управления автоматической коробкой переключения передач | ||
F4 | 15A | Контроллер системы надувных подушек безопасности |
F5 | 7.5A | Клемма 15 приборов |
F6 | 7.5A | Свет заднего хода |
Контроллер управления автоматической коробкой переключения передач | ||
Блок управления системой безопасной парковки | ||
F7 | 7.5A | Клапан продувки адсорбера |
Датчик массового расхода воздуха/ датчик давления | ||
Датчик фаз | ||
Датчики концентрации кислорода | ||
F8 | 25A | Обогреватель заднего стекла |
Обогреватели наружных зеркал | ||
F9 | 5A | Габаритные огни правого борта |
F10 | 5A | Габаритные огни левого борта |
Подсветка приборов и клавиш | ||
Фонари освещения номерного знака | ||
Плафон освещения багажника | ||
Плафон освещения вещевого ящика | ||
F11 | 5A | Задние противотуманные огни |
F12 | 10A | Ближний свет, правая фара |
Электрокорректор правой фары | ||
F13 | 10A | Ближний свет, левая фара |
Электрокорректор левой фары | ||
F14 | 10A | Дальний свет, правая фара |
F15 | 10A | Дальний свет, левая фара |
F16 | 10A | Правая противотуманная фара |
F17 | 10A | Левая противотуманная фара |
F18 | 20A | Обогреватели передних сидений |
Прикуриватель | ||
F18** | 10A | Прикуриватель |
F19 | 5A | Блок управления антиблокировочной системой тормозов |
F20 | 15A | Звуковой сигнал |
F21 | 10A | Топливный насос |
F22 | 25A | Омыватель ветрового стекла |
Центральный блок кузовной электроники | ||
Омыватель заднего стекла | ||
Очиститель заднего стекла | ||
F23 | 5A | Комбинация приборов |
Диагностический разъем | ||
F24 | 7.5A | Муфта компрессора кондиционера |
Контроллер системы автоматического управления климатической установкой | ||
F25 | 7.5A | Сигналы торможения |
F26 | 10A | Центральный блок кузовной электроники |
F31 | 25A | (для блока пред-й ф. АВАР) / F27(для блока пред-й ф. Delphi) Блок управления антиблокировочной системой тормозов |
F32 | 30A | (для блока пред-й ф. АВАР) / F28(для блока пред-й ф. Delphi) Электровентилятор отопителя |
Контроллер системы автоматического управления климатической установкой |
* Указан набор предохранителей для максимальной комплектации исполнения «люкс» (в зависимости от набора опций отдельные предохранители из данного набора в других комплектациях могут не использоваться).
** Предохранители, номинал которых может различаться в разных комплектациях автомобиля в зависимости от набора опций.
Электрические цепи, защищаемые плавкими предохранителями, расположенными в блоке предохранителей, и реле салона автомобиля исполнения «стандарт»
№ | Номинал | Защищаемые цепи |
---|---|---|
F1 | 15A | Катушки зажигания |
Форсунки | ||
Контроллер системы управления двигателем | ||
F2 | 5A | Дневные ходовые огни |
F3 | 10A | Аварийная сигнализация |
F4 | 15A | Контроллер системы надувных подушек безопасности |
F5 | 7.5A | Клемма 15 приборов |
F6 | 7.5A | Свет заднего хода |
Указатели поворота | ||
F7 | 7.5A | Клапан продувки адсорбера |
Датчик массового расхода воздуха/ датчик давления | ||
F7 | 7.5A | Датчик фаз |
Датчики концентрации кислорода | ||
F8 | 25A | Обогреватель заднего стекла |
F9 | 5A | Габаритные огни правого борта |
F10 | 5A | Габаритные огни левого борта |
Подсветка приборов и клавиш | ||
Фонари освещения номерного знака | ||
Плафон освещения багажника | ||
Плафон освещения вещевого ящика | ||
F11 | 5A | Задние противотуманные огни |
F12 | 10A | Ближний свет, правая фара |
Электрокорректор правой фары | ||
F13 | 10A | Ближний свет, левая фара |
Электрокорректор левой фары | ||
F14 | 10A | Дальний свет, правая фара |
F15 | 10A | Дальний свет, левая фара |
F16 | ||
F17 | ||
F18 | 15A | Прикуриватель |
F19 | 20А | Моторедукторы блокировки замков дверей |
F20 | 15A | Звуковой сигнал |
F21 | 10A | Топливный насос |
F22 | 15A | Омыватель ветрового стекла |
Очиститель ветрового стекла | ||
Омыватель заднего стекла | ||
Очиститель заднего стекла | ||
F23 | 5A | Комбинация приборов |
Диагностический разъем | ||
F24 | ||
F25 | 7.5A | Сигналы торможения |
Плафон освещения салона | ||
F26 | ||
F31 | 30A | (для блока пред-й ф. АВАР) / F27(для блока пред-й ф. Delphi) Электростеклоподъемники передних дверей |
F32 | 30A | (для блока пред-й ф. АВАР) / F28(для блока пред-й ф. Delphi) Электровентилятор отопителя |
Где находятся предохранители и как заменить перегоревший предохранитель?
Когда с электроприборами или светом автомобиля что-то идёт не так, то настаёт самое время проверить блок предохранителей и найти в нём нужный предохранитель, чтобы увидеть и чаще всего убедиться, что причина именно в нём. Так повелось, что наиболее часто проблемы с неработающей электроникой в авто возникают именно из-за перегоревшего предохранителя. Впрочем, сам перегоревший предохранитель также может указывать на более глубокие проблемы самого разного рода, которые, возможно, придётся диагностировать, если это будет повторяться. Итак, где же найти предохранители в машинах разных марок и моделей?
На самом деле существует три типа автомобильных предохранителей:
- керамические,
- стеклянные трубки
- плоские.
Если Ваш автомобиль выпущен раньше, чем, скажем, 1980 год или чуть позднее, то у Вас вероятнее всего предохранители в виде керамических трубок. Стеклянные трубки — ещё один устаревший тип предохранителей, который также встречается сегодня довольно редко. И третий тип — в виде плоского блока — скорее всего, будет в Вашем автомобиле. Плоские предохранители подключаются к блоку-щиту, просто всовываясь туда. Теперь давайте перейдём к главному вопросу: где находятся предохранители и как нам их найти в автомобиле?
Сработало реле контроля ламп — в чем причина
Причин срабатывания реле к4 ваз 2114 может быть несколько, а именно:
- перегорела одна из ламп стопов или габаритов;
- произошел обрыв в проводке;
- реле вышло из строя;
- произошло ложное срабатывание.
Начинать поиск неполадки следует, безусловно, с ламп накаливания — для этого достаточно проверить их на работоспособность и, при выявлении перегоревшей, заменить ее на новую. После этого сопротивление в резисторном мосту цепи реле придет в норму и контрольный сигнал погаснет.
Горит лампочка реле контроля исправности ламп
Если же выяснится, что лампочки полностью исправны, то следует проверить состояние их цепи питания. Сделать это можно при обычной прозвонке мультиметром. Найденные при этом участки проводов с обрывом следует заменить на целые провода.
Если же и цепь питания ламп оказалась исправной то, вероятно, проблема кроется в самом устройстве. Порой, при длительной эксплуатации реле закисает и остается в постоянно замкнутом положении. Чтобы проверить его исправность, проще всего заменить реле на другое, точно такое же. Если проблема при этом пропадет, значит причина найдена.
Клеммы реле контроля исправности ламп

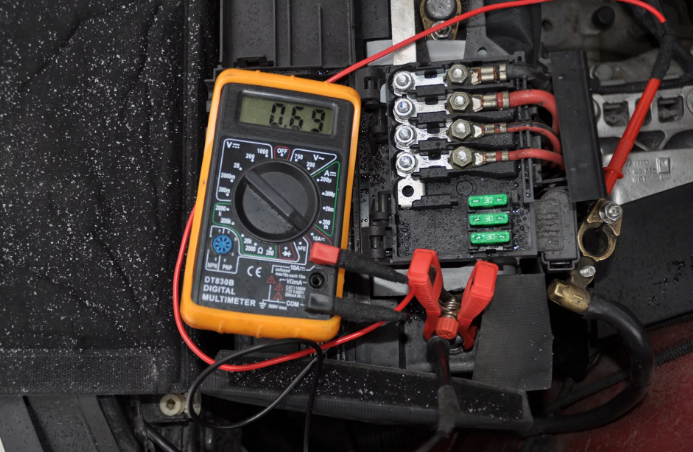

Блок предохранителя в моторном отсеке
Данный блок располагается рядом с аккумулятором. Чтобы добраться до предохранителей, необходимо открыть крышку, которая держится на отстегивающихся клипсах. Защитные устройства, расположенные в моторном отсеке, считаются основными. Эти компоненты предотвращают короткое замыкание в цепях, от которых зависит работоспособность замка зажигания.
В данном блоке объединены устройства, каждое из которых отвечает за защиту конкретной электроцепи.
Название (номинальный ток в амперах) | Тип защищаемой цепи |
eF1 (80) | Разные электрические устройства. |
eF2 (30) | Элементы управления, которые срабатывают при запуске двигателя (топливный насос и лампы на панели приборов). |
eF3 (30) | Элементы, которые контролируют работу электропривода дверных стекол, вентилятора салонной системы отопления и стартера. |
eF4 (30) | Электрические моторы управления вентиляторами. |
eF5 (30) | Моторы, поднимающие и опускающие дверные стекла. |
eF6 (50) | Запасной. |
eF7 (30) | Электроцепь, питающая систему обогрева стекла на корме. |
eF8 (30) | Электрический мотор, включающий вентилятор салонного отопителя. |
D9 (диод) | Электромагнитная муфта, встроенная в компрессор системы кондиционирования. |
eF10 (20) | Галогенная оптика, отвечающая за работу дальнего света. |
eF11 (10) | Галогенная лампа, встроенная в левую переднюю фару и отвечающая за ближний свет. Также электроцепь, питающая мотор-редуктор, который регулирует направление светового пучка. |
eF12 (10) | Как и eF11, но только для правой передней фары. |
eF13 (10) | Лампы, встроенные в аудиосистему, габаритные огни слева и сзади, панель приборов, противоугонные фонари, пепельница и кондиционер. Также электроцепь, питающая переключатель регулятора, который отвечает за направление светового пучка. |
eF14 (10) | Лампы, расположенные над зоной с номерным знаком, а также встроенные в габаритные огни спереди и справа, в задний правый стоп-сигнал. |
eF15 (15) | Галогенные противотуманные лампы. |
eF16 (15) | Насос, обеспечивающий подачу горючего. |
eF17 (10) | Электроцепь, включающая звуковой сигнал. |
eF18 (10) | Предохранитель электромагнитной муфты, встроенной в компрессор системы кондиционирования. |
eF19 (25) и eF20 (20) | Контакт «30» реле передних фар и габаритных огней соответственно. |
В указанном отсеке также располагаются реле, отвечающие за бесперебойную подачу энергии к электромоторам основного (К8) и дополнительного (К4) вентиляторов охлаждения (включая отдельное реле К11), дверных стекол (К7) и топливного насоса (К9). Кроме того, эти элементы обеспечивают защиту:
- электроцепи звукового сигнала (K1);
- огней передних фар (K2);
- электромагнитной муфты компрессора системы кондиционирования (К3);
- огней противотуманных фонарей (К5);
- ламп, встроенных в салонный плафон, панель приборов, передние и задние габаритные фонари (К6);
- элементы системы электроподогрева стекла на корме (К10);
Устройство F1 также обеспечивает защиту электроцепей, которые питают элементы, подключенные к F2-F7 и F15-F20. В некоторых версиях «Ланоса» часть указанных предохранителей не используется ввиду отсутствия соответствующего оборудования.
Блок предохранителей
1 поколение Дачия Логан или Рено имеет два монтажных блока. Примечательно, что модули полностью совпадают по расположению с моделью Степвей. Первый блок находится в непосредственной близости от аккумуляторной батареи. Черная коробка представляет собой корпус устройства, закрытый от попадания влаги и пыли крышкой.
Вторая часть устанавливается в салоне с левой стороны на боковой части приборной панели, у двери, находится небольшая крышка.
После рестайлинга машины расположение блоков не изменилось.
Предохранители в салоне
Отвечают за вспомогательное оборудование, не связанное с силовой установкой. Обозначение каждого элемента можно найти на обратной стороне крышки. Здесь схематично показана роль каждого элемента.
Моторный отсек
На дальнейшем фото представлен монтажный блок, расположенный под капотом. У обновленной версии 17 года расположение элементов незначительно отличается.
Схема предохранителей и реле
Чтобы разобраться в схеме подключения принципиальная методика не нужна. К каждому предохранителю подключается фаза прибора и плавкая вставка защищает цепь от перенагрузки. Каждый элемент может одновременно питать 4 или 6 приборов, если позволяет его мощность.
Расшифровка/распиновка блока предохранителей
Описание плавких вставок, расположенных под капотом выглядит так:
- F1 – подача питания замка зажигания и его потребителей;
- F2 – на авто без кондея питает вентилятор головного радиатора;
- F3 – топливный насос, ЭСУД, катушки зажигания;
- F4 – ЭБУ и главное реле;
- F5 – пустой;
- F6 – предохранительная панель салонного блока;
- F7 – силовые магистрали релюшек кондиционера;
- F8/9 – силовые магистрали ЭБУ и АБС.
- 1 — Очиститель лобового стекла, обмотки возбуждения реле нагревателя окна кормовой части.
- 2 — Управление питанием приборной доски, бензонасоса и катушки зажигания.
- 3 — Стопы и мотор омывателя.
- 4 — Повороты, иммобилайзер, диагностический разъем.
- 9/12 – цепи включения ближнего света левой и правой фары соответственно и насоса омывайки.
- 10/11 – ближний/дальний свет левой фары.
- 13/14 –электроподъемники стекол.
- 15 – цепи ЭБУ и АБС.
- 16 – подогрев передних сидений.
- 17 – клаксон.
- 18/19 – подсветка внешняя, салона и бардачка.
- 20 – задние противотуманки.
- 28 – лампы освещения салонного пространства.
- 29 – управление аварийкой, поворотами, дворников и ЦЗ.
- 30 – центральный замок и коммутационный блок.
- 31 – силовая цепь противотуманок.
- 32/36 – нагревательный тэн кормового окна и обмотка вентилятора печки.
- 37 – управление зеркалами заднего вида.
- 38 – прикуриватель.
- 39 – вентилятор печки.
Тестирование контактных групп

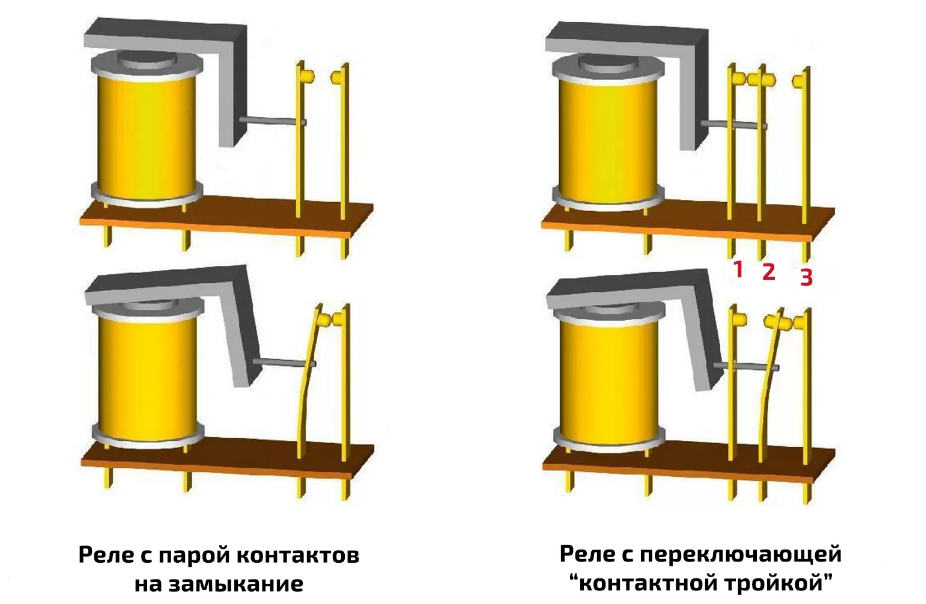

На последок не помешает прозвонить контактную группу. Разбираясь, для чего нужно реле, становится понятно, что это – электромеханический переключатель. При подаче тока, он замыкает два контакта и передает ток дальше. Выглядит это так.
Можно понять, что при разомкнутом положении, когда ток на реле не подается, контакты не должны между собой коротить в принципе. Когда электричество поступает наоборот, площадки соединяются между собой. Это и отражает диодная прозвонка.
Действуйте так:
- Щупами коснитесь пары. Устанавливать их нужно так же, как и раньше.
- Без подачи напряжения, тестер не должен издавать звуков в режиме прозвонки.
- Затем подайте напряжение и смотрите на прибор. Во-первых, должен появиться характерный громкий писк. Во-вторых, на экране забегают цифры.
Имейте в виду, что биперы могут ломаться. Поэтому до того, как прозвонить пятиконтактное реле – проверьте их. Можно просто коснуться щупами жала отвертки или закоротить их.
Не работает ближний свет: причины
Итак, правильное освещение дороги во время движения автомобиля – очень важный фактор, обеспечивающий безопасность водителю, его пассажирам и другим участникам дорожного движения.
Находясь за рулем транспортного средства, водителю необходимо четко видеть дорогу, по которой движется авто.
Фары дальнего/ближнего света очень важны, поскольку именно они обеспечивают хорошую видимость и в ночное время суток и в условиях пасмурной погоды. На сегодня представлены несколько типов автомобильных фар света, которые можно условно разделить на такие категории:
- Основные фары головного света, где используются галогенные, ксеноновые, разрядные лампы высокой интенсивности, диоды и т.д.;
- Противотуманные фары — основное предназначение, дополнительное освещение дороги во время движения в густом тумане (чаще всего завод-производитель уже поставляет автомобили с комплектом противотуманных фар);
- Фары-прожекторы — мощный свет фар обеспечивает водителю хорошую видимость, особенно во время поездки по незнакомым трассам (фары не предназначены для движения по городу, поскольку могут ослеплять других водителей);
При этом для ближнего и дальнего света, а также для противотуманных фар чаще всего используют галогенные лампы, обозначающиеся по типу цоколя как R2, H1, H3, H4, H7, HB3, HB4.
Что касается самой проблемы, если не работает ближний свет, причины могут быть разными. При этом важно, чтобы причина неисправности фар ближнего света или дальнего была точно определена. Вот несколько основных причин, почему не горит ближний свет:
- перегорели лампы ближнего света;
- нити плавкого предохранителя расплавились (поскольку в основном цепи питания левой и правой фары не взаимосвязаны и защищены отдельными предохранителями, вышедший из строя один из плавких элементов может привести к отказу одной фары), неисправность диагностируется визуально. В случае затрудненного доступа к монтажному блоку, проверяют работу устройств, получающих питание от цепей, защищенных этими же предохранителями;
неисправное реле включения головного света (прекращение работы систем освещения, нет либо ближнего, либо дальнего света). Неисправность можно выявить на слух, путем включения фар и прослушивания возникающих звуков, если слышны короткие звонкие щелчки, реле исправно, если щелчки отсутствуют — реле неисправно;
Идущие к фарам разъемы электрических проводов подключены не корректно или не подключены вообще (например, забыли подключить после ремонта). В этом случае не горит только одна лампочка из двух передних фар
.- попадание воды в подкапотное пространство автомобиля (окисление «фишек» в местах соединения проводов, как следствие «фишки» перестают выполнять токопроводящую функцию). Диагностируют неисправность путем проверки всех именующихся проводов и соединений, подходящих к фарам ;
- скачок в напряжения в бортовой сети (перегорание обеих лам одновременно);
- другие нестандартные причины (например, трещина в фаре, через которую попадает вода и конденсируется влага).
Обратите внимание, если неисправность не выявлена, проводят дополнительную диагностику электропроводки с помощью процедуры «прозвонки» электрических цепей автомобиля мультиметром. Кстати, чтобы быстро определить причину, необходимо убедиться, что есть питание на клеммах. Само собой, отсутствие тока на клеммах, питающих лампы фар ближнего света, приведет к тому, что ближнего света не будет
Само собой, отсутствие тока на клеммах, питающих лампы фар ближнего света, приведет к тому, что ближнего света не будет.
Кстати, чтобы быстро определить причину, необходимо убедиться, что есть питание на клеммах. Само собой, отсутствие тока на клеммах, питающих лампы фар ближнего света, приведет к тому, что ближнего света не будет.
Для диагностики такой неисправности необходимо проделать следующие действия:
- вставить в разъем исправную лампу и «чиркнуть» проводом плюс об провод минус;
- проскакивание искры между проводами или включение лампы свидетельствует о наличии тока в сети и, соответственно, указывает на неисправность в самих фарах либо лампах;
- если нет искры либо лампа не зажглась — обрыв в сети питания фар.
Обратите внимание, такой способ проверки подойдет только для простых автомобилей, где система ЭСУД не отличается сложностью. В свою очередь, попытка замыкать провода «плюс» и «минус» на многих современных авто может привести к серьезным сбоям, появлению ошибок в памяти ЭБУ и т.д.
Питание на силовой паре
Главное и побочные реле при работе издают щелчки – это говорит о полной его работоспособности. За это отвечает силовая пара, которую также необходимо проверить.
Проверить их можно с помощью вольтметра. Он также есть в составе тестера и обозначается символом «V». Переведите переключатель в режим постоянного напряжения.
Теперь можно переходить к проверке:
- Все компоненты, которые получают ток от реле, необходимо отключить.
- Теперь отыщите необходимый контакт, на который ток поступает всегда. Найти его можно через даташит.
- Правый щуп приложите к нему, а второй закоротите на кузов автомобиля.
Если напряжение есть – все в порядке и проблем нет. Если же контакта нет – придется менять реле целиком, так как деталь не ремонтопригодная.
Что нужно знать о предохранителях
Предохранители призваны обеспечивать защиту электрооборудования от перенапряжения и короткого замыкания.
Новые плавкие защитные устройства имеют меньший размер. Ими снабжают следующие модели Гранта:
Отличие схем в комплектациях Стандарт, Норма или Люкс незначительное, и обусловлено, прежде всего, установкой дополнительного оборудования.
Всего в монтажном блоке установлено 32 предохранителя, что немного больше, чем в старых модификациях. Те из них, что находятся в салоне, отвечают за работоспособность разных цепей с относительно малой мощностью.
Силовые же, как ранее отмечалось, вынесены в подкапотное пространство. Сделано это для обеспечения большего уровня безопасности и удобства обслуживания транспортного средства.
Производитель прямо запрещает использовать при замене защитные устройства несоответствующие по номиналу тем, что указаны в схеме. В частности, превышение максимальных значений приводит к перегрузке цепи и последующему выводу из строя оборудования ею питаемого. Все это чаще всего приводит к возгоранию.
Важно помнить – при перегорании предохранителя не стоит его менять сразу. Прежде всего, требуется выяснить, что именно привело к этому. В противном случае есть риск расплавления вставки и у нового
В противном случае есть риск расплавления вставки и у нового.
Если вы не обладаете знаниями, позволяющими протестировать электросистемы, то следует прибегнуть к помощи профессионалов.
Варианты места нахождения предохранителя прикуривателя и магнитолы
Бывают случаи когда при отказе в работе авто проигрывателя и прикуривателя, после проверки блока предохранителей, находящегося внутри салона (слева от рулевой колонки), нужное устройство (F4), оказывается исправным. В таком случае, искать поврежденную деталь следует искать в моторном отсеке. Именно там, в районе АКБ и находиться второй (первый ?) блок (блок реле) с неисправным предохранительным устройством.
Обнаружив релейный блок, открываем его крышку и изучаем нанесенную на ее обратной стороне, схему расположения предохранителей. При возникновении вопросов, ищем необходимую информацию в инструкции по обслуживанию автомобиля или на нашем сайте в интернете. Заменяем сгоревшую деталь.
Советы специалистов
Не производите замену предохранителей на аналогичные детали большей или меньшей мощности. Это может привести к возникновению намного более серьезных аварийных проблем. И никогда, ни при каких обстоятельствах не используйте подручные средства, так называемые — жучки. Данная лотерея с энергосистемой автомобиля может закончиться его возгоранием. Оно вам надо?
При замене деталей, в порядке отключайте аккумулятор (обязательное к исполнению действие при выполнении любых ремонтных работ авто), иначе количество нуждающихся в замене предохранителей, а то и самой проводки значительно увеличиться. Разумеется, после того, как вы придете в себя после удара током. Несмотря на кажущуюся легкость операции, относитесь к замене предохранителя авто прикуривателя и магнитолы, со всей должной внимательностью и ответственностью.
Вот этот предохранитель у меня и сгорел в последний раз. Поехал в сервис, заменили, теперь все нормально. Сейчас опять, через три месяца после того раза, сгорел. Это что, моя магнитола ломается? Еще и ее менять придется вместе с предохранителем?
Частые проблемы с предохранителями наблюдались в первых поколениях моделей, позже инженеры устранили недоработки.
Где находится БП: в Лада Гранта, как и в предыдущих ВАЗах, монтажный блок установлен слева от рулевой колонки. Дополнительный блок — справа от аккумулятора, там силовые предохранители (далее – модули). Тыльная сторона крышки с описанием распиновки каждого из модулей (см. фото).
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»
В случае выхода из строя, заменить неисправные модули новыми не сложно, но будьте внимательны, не нарушайте технологию монтажа. В противном случае рискуете повредить оборудование.
