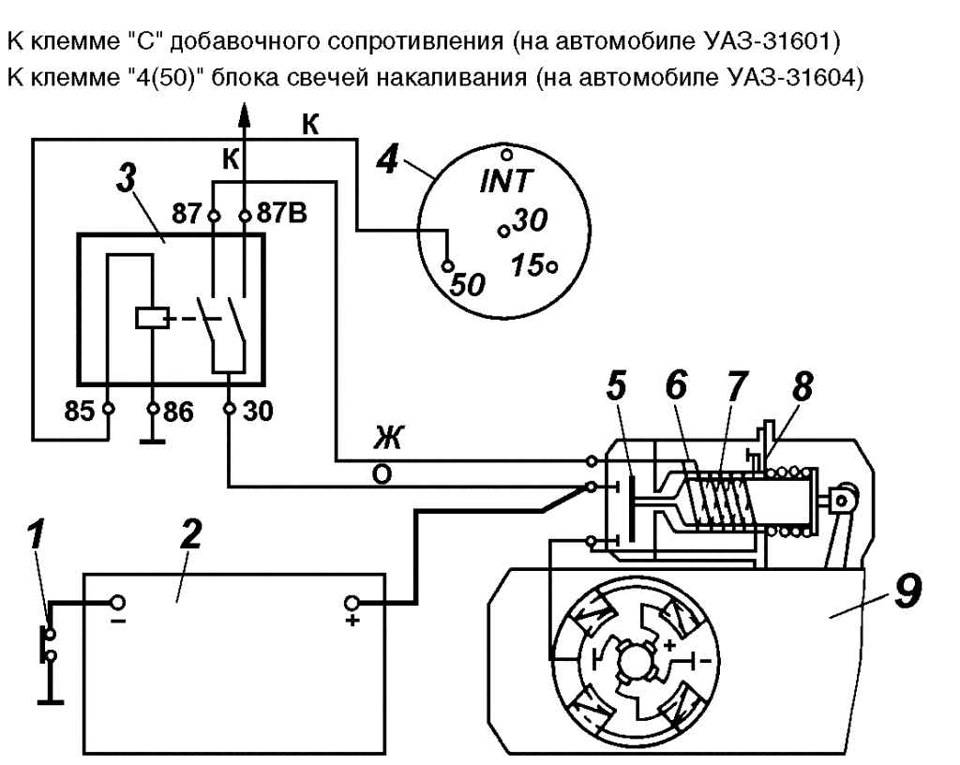

Ищем где находится реле стартера на УАЗ Патриот

Неисправности и ремонт

Для того чтобы правильно отремонтировать механизм запуска силового агрегата, необходимо определить причину поломки.

К основным причинам выхода из строя этого механизма относятся:

  • пробуксовка муфты свободного хода;
  • выход из строя рычага отключения механизма;
  • преждевременный износ рукояток;
  • неисправность буферного пружинного механизма;
  • износ поводкового кольца;
  • повреждение зубьев;
  • слабое натяжение крепежных болтов редукторного механизма;
  • повреждение втулки подшипников и шеек на якоре;
  • слабое крепление якоря;
  • повреждение тягового реле;
  • заклинивание привода на валу или приводной раме.

Перед тем как начать ремонтировать электрический стартер, необходимо установить транспортное средство на специальную платформу или смотровую яму и отключить силовой агрегат.

Неисправности и ремонт стартера УАЗа своими руками:

  1. Разряд аккумуляторной батареи. В этом случае рекомендуется подзарядить аккумулятор.
  2. Окисление проводов. Необходимо очистить наконечники при помощи зубной щетки.
  3. Ненадежная натяжка наконечника. Для обеспечения качественного контакта нужно подтянуть наконечники.
  4. Повреждение электрической цепи. Необходимо провести внешний осмотр и устранить дефект.
  5. Заедает якорное устройство, не крутит втягивающее реле. В этом случае следует заменить износившийся механизм.
  6. При наличии межвиткового замыкания необходимо провести внешний осмотр обмотки втягивающего реле. При наличии обрывов или других дефектов рекомендуется перемотать проволоку.
  7. Если в конструкции замка зажигания были оборваны контакты, то их следует заменить на новые, т.к. ремонту они не подлежат.
  8. Если подгорает коллекторное устройство во время работы силового агрегата, то необходимо заменить полностью весь коллектор.
  9. Если повисает щеточный механизм или он быстро изнашивается, значит, нужно заменить щетки, предварительно разобрав весь механизм стартера.
  10. Если стартер включается, но коленчатый вал не вращается, следует заменить приводное устройство пускового механизма и буферную пружину, также нужно устранить залипание приводов.
  11. Если шестерни не входят в зацепление с маховиком, необходимо проверить исправность буферной пружины, устранить забоины, отрегулировать ход шестеренок.

Блок реле и предохранителей кондиционера, реле и предохранитель свечей накаливания

  1. Блок реле и предохранителей кондиционера расположен справа под капотом автомобиля
  2. Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем “Iveco” расположены под капотом с левой стороны на щитке передка.
АФункция/компонент
F17,5Муфта компрессора кондиционера
F230Вентилятор 1
F330Вентилятор 2
F460силовой предохранитель свечей накаливания
Реле
К1Реле включения вентилятора отопителя салона
К2Реле 1 заслонки рециркуляции
К3Реле 2 заслонки рециркуляции
К4Реле муфты компрессора
К5Реле вентилятора 1
К6Реле вентилятора 2
К7Реле свечей накаливания

Схема расположения предохранителей на автомобиле фольксваген поло седан

Описание предохранителей на УАЗ Патриот

Предохранители во всех модификациях модельного ряда УАЗ, включая пикапы, являются стандартными и производятся различными компаниями, как отечественными, так и зарубежными. Содержат плавкую вставку и представляют собой одноразовые размыкатели. После срабатывания подлежат замене. Основными критериями выбора служат номинальные ток и напряжение. В старых моделях УАЗов использовались изделия цилиндрического типа.

Практика показала неудобство эксплуатации таких деталей, и поэтому их заменили флажковыми элементами, иногда называемыми ножевыми. Если в машине до сих пор установлены цилиндрические предохранители, то их можно поменять целиком, т.е. блоком, на современные детали. Размыкатели собраны в модули, где кроме них установлены реле. Один из модулей располагается в салоне, два других — в отсеке двигателя.

Салонный блок имеет несколько модификаций, зависящих от года выпуска:

  • в УАЗах до 2007 г. был задействован предохранительный блок от седана ВАЗ 2110;
  • затем специалистами завода был разработан собственный модуль, который устанавливался в машинах с 2007 по 2011 г.г.;
  • на смену ему пришел полностью переработанный блок с другим расположением деталей.

Моторный модуль проще, но не менее важен. Различают монтажные блоки старого и нового образцов. Электрические элементы внутри них размещены по-разному. Третий модуль, в зависимости от типа двигателя, регулирует работу кондиционера или дизельных калильных свечей.

Расположение предохранителей

Во всех моделях УАЗа салонные предохранители располагаются спереди, слева от руля, в нижней части приборной панели под крышкой. Второй модуль размещен под капотом за аккумуляторной батареей. Третий подкапотный модуль стоит на правом крыле и закрыт крышкой.

Схемы по расположению

Если разделить плоскость блока от ВАЗ 2110 на 4 ряда, то в первом верхнем ряду установлено 2 реле К4 и К6 и 3 предохранителя F1-F3 между ними. Второй ряд занимают элементы К1, К2, К3, К5 и К7, третий и четвертый ряды заполнены размыкателями F4-F23 по 10 шт. в каждом, всего 23 элемента.

Модуль собственной разработки описывается шестью рядами:

  • первые две линейки заняты предохранителями с F1 по F24, по 12 шт. в ряду;
  • следующие две содержат по 3 реле К1-К6;
  • затем идет ряд, где находятся К7-К10 и F26-F30;
  • завершающий 6 ряд редуцирован: в нем стоят только детали F25 и К11.

Блок, спроектированный для установки в машину после 2011 г., структурирован следующим образом:

  • все предохранители собраны в верхних двух линейках, по 11 шт. в каждой;
  • затем идут 2 ряда релейных элементов, с К1 по К7, где К5 располагается в междурядном пространстве;
  • завершает схему ряд с деталями К8 и К9.

Средняя стоимость

Электропредохранители продаются как поштучно, так и в наборах. Стоимость отдельного элемента находится в пределах от 14 до 20 руб. Наборы в блистере содержат 10-12 шт. и стоят от 150 до 200 руб. Некоторые блистеры в качестве бонуса имеют пластмассовые щипцы для извлечения деталей.

Блоки под капотом

Блок предохранителей и реле

Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Схема

Расшифровка предохранителей

F1Звуковой сигнал
F2Не устанавливается
F3Электро вентилятор 2
F4АБС (ESP)
F5Приборы
F6Бензонасос
F7Стартер
F8Электро вентилятор
F9Комплексная микропроцессорная система управления двигателя (КМПСУД)
F10АБС (ESP)
F11Подогреватель пред пусковой
F12Подогреватель пред пусковой
F13Подогреватель пред пусковой
F14Не устанавливается
F15Не устанавливается
F16Не устанавливается
F1760/90А Монтажный блок, Обогреватель ветрового стекла
F18АБС (ESP)
F19Монтажный блок

Реле

p, blockquote 25,0,0,1,0 —>

R1Реле стартера, реле электро вентилятора 1
R2Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца)
R3Реле подогревателя, Реле звуковых сигналов (блок старого образца)
R4Реле звукового сигнала, Реле КМПС УД (блок старого образца)
R5Реле КМПС УД, Реле электро вентилятора (блок старого образца)
R6Реле электро вентилятора, Реле электро бензонасоса (блок старого образца)
R7Реле электро бензонасоса, Реле электро вентилятора (блок старого образца)
R8Реле электро вентилятора, Реле кондиционера (блок старого образца)
R9Реле компрессора (блок старого образца), реле управления двигателем
R10Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2

Блок на АКБ

На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.

Он расположен справа под капотом автомобиля.

Схема

Реле свечей накаливания и силовой предохранитель

Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.

Общее описание

F17,5А Муфта компрессора кондиционера
F230А Вентилятор 1
F330А Вентилятор 2
F460А Силовой предохранитель свечей накаливания
Реле
К1Реле включения вентилятора отопителя салона
К2Реле 1 заслонки рециркуляции
К3Реле 2 заслонки рециркуляции
К4Реле муфты компрессора
К5Реле вентилятора 1
К6Реле вентилятора 2
К7Реле свечей накаливания

Неисправности стартера и методы их устранения:

При включении стартера якорь не вращается

Вероятная причина неисправностиСпособ устранения
Нарушен контакт щеток с коллекторомСнимите стартер с двигате­ля, разберите его и устраните причину неисправности
Отсутствует контакт в выключателе тягового реле стар­тераОтсоедините провода от стар­тера, снимите крышку выклю­чателя с клеммами. Если кон­такты подгорели, зачистите их. Сильно подгоревшие контакты поверните на 180° вокруг их оси
Обрыв соединений внутри стартера или в тяговом релеОтремонтируйте стартер в мастерской
Отсутствует надежный кон­такт в выключателе зажигания на клемме «С»Проверьте цепь с помощью контрольной лампы, присоеди­ненной к клемме «С» и «мас­се». При отсутствии напряже­ния на клемме «С» в положе­нии, соответствующем включе­нию стартера, выключатель за­жигания замените
Оборвана обмотка или под­горели контакты в дополни­тельном релеПроверьте цепь с помощью контрольной лампы. Лампа, соединенная с клеммой «К» дополнительного реле и «мас­сой», должна загораться при включении стартера. Если лам­па не горит, то разберите реле, зачистите контакты
Заедает якорь во втулке ка­тушки электромагнитаОчистите от грязи якорь, ре­ле и втулку. При наличии сме­щения тягового реле относи­тельно рычага стартера отре­монтируйте в мастерской

 После пуска двигателя стартер не выключается

Вероятная причина неисправностиСпособ устранения
Заедает привод на валу яко­ряРазберите стартер и устра­ните причину заедания
Спекание контактов выклю­чателя тягового реле или до­полнительного релеУстраните неисправность или замените реле новыми

 Самовключение стартера при движении автомобиля

Вероятная причина неисправностиСпособ устранения
Заедает запорная часть вы­ключателя зажиганияЗамените выключатель за­жигания

Где находится предохранитель бензонасоса уаз хантер

Блок находится под капотом рядом с ваккумным усилителем тормоза. Несколько раз был причиной того, что машина не заводилась (не работал бензонасос)

Оригинальный блок не нашел. Были закуплены стандартные колодки реле и колодки под предохранители (взял от старой сигналки)

Автомобиль УАЗ «Hunter» представляет собой модернизированную модель из линейки военного автотранспорта, адаптированного к гражданскому применению.

Машина отличается от своих предшественников более усовершенствованными узлами и агрегатами.

Электрооборудование автомобиля соответствует требованиям и стандартам, предъявляемым к современным автомобилям. Обновления коснулись также предохранителей.

Электронная система автономной диагностики в значительной степени упрощает процедуру определения возможных поломок с механизмами, которые связаны с электропитанием.

Электрооборудование

Каждый узел надежно защищен от непредвиденного повышения тока специальными плавкими вставками (предохранителями). Они собраны в едином монтажном блоке, состоящем из двух линеек, в каждой из которых находится 13 разъемов с плавкими вставками.

Компактный блок устанавливается внутри салона автомобиля с левой стороны от рулевой колонки. Чтобы было удобно осматривать элементы блока, чуть выше от него закреплена специальная лампа подсветки с встроенным выключателем.

В подкапотном пространстве УАЗ Хантер крепится еще один блок, с предохранителями ленточного типа.

Каждая вставка отвечает за определенное направление:

  • пусковой выключатель;
  • осветительные приборы снаружи авто;
  • подогрев топливного фильтра;
  • работа свечей зажигания.

Задачей плавких вставок одного и второго блоков состоит в защите электрических цепей оборудования от перегрузки и короткого замыкания. Корпуса предохранителей имеют разную расцветку и на них указывается номинальное значение силы тока.

Плавкие вставки монтажного блока установлены в следующем порядке.

F1Верхняя планкаРезерв
F2Габаритное освещениеПравая сторона кузова
F3Ближний свет
F4Дальнее освещение
F5Противотуманные фары
F6Лампа для подсветки места установки монтажного блока
F7Стоп-сигналы задних фонарей
F8Аварийная сигнализация
F9Клаксон (звуковой сигнал)
F10Лампы подсветки заднего номерного знака и подсветка приборов на панели управления
F11Отвечает за прикуриватель
F12Задняя противотуманка (при наличии)
F13Резерв
F14Нижняя планка
F15Габаритное освещениеЛевая сторона кузова
F16Ближний свет
F17Дальнее освещение
F18Противотуманные фары
F19Задний ход (белый свет)
F20Указатели поворотов (справа и слева)
F21Работа отопительного прибора
F22Мотор дворников и омыватели лобового стекла
F23Внутреннее освещение салона авто и подключение лампы подкапотного пространства
F24Резерв
F25Работа приборов и сигнализаторов (датчиков)
F26Резерв

Замена предохранителей

Если обнаружен сгоревший предохранитель в монтажном блоке УАЗ Хантер, то перед его заменой следует разобраться почему это произошло, выяснить все возможные причины поломки и постараться ее устранить.

Запрещается при проведении работ:

  • использовать вставки, выполненные кустарным способом (собственноручно);
  • устанавливать изделия, которые конструктивно не предусмотрены в данном монтажном блоке;
  • применять плавкие вставки, если их номинальная величина силы тока отличается от той, которая указана в сопроводительной техдокументации на автотранспортное средство;
  • осуществлять проверку целостности электрической проводки (на наличие искры) путем замыкания ее на раму автомобиля.

Какие узлы и агрегаты защищают предохранители

Монтажный блок предохранителей на УАЗ Хантер обеспечивает надежную защиту следующих узлов:

  1. Габаритные огни и основное освещение автомобиля.
  2. Работа поворотных указателей.
  3. Прикуриватель.
  4. Звуковое сопровождение (клаксон).
  5. Работу стеклоочистителей.
  6. Внутреннее освещение салона авто.
  7. Стоп-сигналы.
  8. Отопительная система машины.
  9. система и радиооборудование.
  10. Насос отопительной системы.
  11. Подсветка и работа приборов на панели.
  12. Резервное оборудование.

Особенности замены

Для замены сгоревших одноразовых размыкателей следует приготовить детали с теми же номинальными значениями тока и напряжения. В качестве временного решения допускается установить элемент более высокого номинала с тем, чтобы заменить его на требуемый в ближайшее время. Категорически не рекомендуется заменять предохранитель монетой или скрученной проволокой.

Чтобы проверить целостность предохранителей в салонном модуле, необходимо открыть крышку поворотом фиксирующего винта и вытащить ее. На внутренней стороне крышки находится пояснительная информация, включающая маркировку и распиновку.

Сначала следует искать сгоревшую деталь визуально. Возможно, на ней останутся следы гари. Если корпуса сделаны из качественного пластика, то следов сгорания не будет и элементы нужно извлекать поочередно пинцетом или щипцами.

На рынке аксессуаров для авто предлагают изделия, интегрированные с высокоомной лампочкой или светодиодом, которые зажигаются и светятся после перегорания плавкой перемычки, что существенно облегчает поиск неисправной детали. Детали в подкапотном модуле проверяются и меняются аналогично.

В ряде случаев плавкие перемычки на 60 и 80 А устанавливаются отдельно в силовом модуле, размещенном в отсеке двигателя и закрытом защелкивающейся пластиковой крышкой. Они крепятся к клеммным площадкам гайками или болтами, что обеспечивает надежное соединение без дребезга и оплавления корпусов и контактов. При замене крышка отщелкивается, болты или гайки откручиваются, сгоревшая перемычка снимается, и на ее место устанавливается новая. Крепеж закручивается, крышка ставится на место и защелкивается.

Блоки предохранителей УАЗ Патриот

Наличие предохранителей цепи электрических приборов управления автомобиля УАЗ Патриот не является случайным. Ведь их отсутствие при первом замыкании цепи вызывало бы массу неприятностей, на устранение которых требовалось не только время, но и деньги

Всем известно предназначение этих устройств, поэтому уделим внимание расположению элементов и их назначению на внедорожнике

Назначение

Предохранитель отвечает за исправную работу электрической цепи и в случае наступления перегрузок или замыканий происходит перегорание плавкой ставки данной детали.

В случае перегорания одного элемента, водитель обнаруживает неисправность какой-либо электрической системы автомобиля. Поэтому чтобы устранить неисправность, следует первоначально проверить плавкую вставку, которая находится в специальном блоке внедорожника УАЗ Патриот.

Но кроме данных деталей, на внедорожнике имеются еще и реле, которые также уместились в монтажном устройстве.

Место нахождения в авто

Очень часто у автовладельцев возникает вопрос: где же находится блок предохранителей на УАЗ Патриот, и какая плавкая вставка за что отвечает? Именно об этом и поведает данный материал. Итак, на внедорожнике блок располагается в салоне с левой стороны рядом с левой коленкой водителя. В этом месте находится крышка, которая извлекается путем поворота фиксатора в сторону.

Сразу под декоративной крышкой можно найти реле и предохранители. Но это не единственный монтажный блок на внедорожнике, второй находится в подкапотном пространстве на левой части брызговика. Этот блок также закрыт пластиковой крышкой, снять которую можно путем отжатия фиксирующего устройства. Итак, рассмотрим за какие же, узлы отвечают предохранители в салоне и под капотом.

Салонный блок

Хотите уменьшить расход вашего Патриота? Для этого прочитайте…

Чтобы визуально представлять себе расположение данных деталей, ниже представлена схема с нумерацией, с помощью которой рассмотрим назначение не только плавких вставок, но и реле.

Схема предохранителей УАЗ Патриот в салоне

Итак, данная схема позволяет подробно рассмотреть, где находится какой элемент и за что он отвечает. Для удобства рассмотрения, информация представлена в табличном виде.

110Незадействованный элемент №1
220№2
330№3
45Габаритные огни и освещение приборной панели
57,5Ближний свет правой фары
610Дальний свет правой фары
710ПТФ правая фара
830Привод люка и стеклоподъемников дверей
915Розетка на 12 В
1020Звуковой сигнал и электрический привод боковых зеркал
1120Подогрев заднего стекла
1220Омыватель и очиститель стекол
1320№4
145Габаритные огни и освещение номерного знака
157,5Ближний свет левой фары
1610Дальний свет левой фары и лампа включения света
1710ПТФ левая фара
1820Привод блокирования дверей
1910Поворотные указатели и аварийка
207,5Осветители салона, подкапотного пространства и стоп-сигнал
2125Прикуриватель и привод отопителя
2210Свет заднего хода
237,5Задние ПТФ

Подкапотный дополнительный блок

Аналогичным образом для начала имеется схема расположения предохранителей в подкапотном пространстве, которые отвечают за работу таких цепей.

Схема элементов на монтажном устройстве в подкапотном пространстве

130Цепь питания вентилятора №1
220Цепь питания стартера
320Цепь питания бензонасоса
45Приборы
525ABS
630Цепь питания вентилятора №2
710Цепь питания реле управления мотором
810ABS
940ABS
1080Питание монтажного блока

В случае, когда отсутствует питание вентилятора охлаждения, потребуется первоначально убедиться в исправности плавких вставок и реле, так как зачастую причиной отсутствия напряжения является их неисправность. Рассмотрим также предназначение реле, установленных в монтажном устройстве подкапотного пространства:

  • Р1 — стартера;
  • Р2 — временное реле стеклоомывателя заднего стекла;
  • Р3 — блок заслонки рециркуляции;
  • Р4 — вентилятора №1;
  • Р5 — вентилятора №2;
  • Р6 — компрессора;
  • Р7 — бензонасоса;
  • Р8 — звуковая сигнализация;
  • Р9 — управление мотором;
  • Р10 — кондиционера.

В зависимости от комплектации автомобиля часть данных реле может отсутствовать, как показано на схеме.

Данный материал позволяет быстро выяснить назначение плавких предохранителей монтажного блока, что зачастую необходимо, когда не работает тот или иной узел на внедорожнике УАЗ Патриот. Поэтому теперь вы сможете быстро и без проблем отыскать неисправность и устранить ее, главное, чтобы в бардачке всегда имелся комплект запасных плавких изделий для монтажного блока.

Стартер УАЗ 469: устройство и ремонт

И так сегодня пока моя девушка каталась на “СОТКЕ” и заглохла, у нас перестало откликаться зажигание, поскольку началось все еще с утра, после помывки двигателя, было заранее куплено новое реле, продавец сказал что все реле одинаковые, я ему поверил и купил стандартное пяти контактное реле.

Стандартное пяти контактное реле

Но не тут то было, схема у стандартного реле совершенно другая. И при попытке включить массу у меня просто напросто начал крутиться стартер, в этот момент я и сравнил схемы на релюхах. Поставил помершее реле, толкнул, завел, поехал в круглосутку. Там на мою просьбу дать нужное реле и после показа фотографии того что се было нужно, с подробным объяснением схемы работы:

Реле зажигания УАЗ пяти контактное

На меня посмотрели как на чекнутого и сказали, завод выпускает одинаковые реле для всех и дали реле как на первой картинке. На мои попытки объяснить что схема не та и что при включении массы стартер начинает крутиться мне мягко намекнули, что, , электрик из меня никудышный.Я не стал спорить, просто развернулся и доехал до магазина который был значительно дальше, в нем сразу меня поняли и дали то что было нужно. Подключал по тому как были воткнуты провода в старое реле. Если кому интересно нашел в интернете замечательную схему по которой даже без цвета проводов можно понять что и как.

Схема подключения пяти контактного реле стартера на уаз

По скольку уже давно сталкиваюсь с проблемой не соответствия цвета моих проводов с некоторыми схемами, то вот каким контактам соответствуют цвета проводов у меня (УАЗ 31519, двигатель 421800)

30 — оранжевый+фиолетовый85 — красный86 — черный87 — фиолетовый87b — белый

P.S. Купил два реле, одно про запас, мало ли что (цена за одно реле)

Цена вопроса: 261 ₽Пробег: 78000 км

Источник

Уаз патриот не срабатывает стартер

Съездили к друзьям в Белебей. Пора выезжать обратно, выхожу, как обычно сажусь, ключ в первое положение, жужжит бензонасос. Во-второе положение и… тишина. Стартер будто отсутствует. Втягивающее не щелкает…

Вообще, подобная проблема появлялась с момента покупки авто. Но диагностировать не получалось. Достаточно было открыть заглушку под рулем на панели, как проблема исчезает!

В этот раз не помогло. Пошевелил проводку под панелью. Не помогло. Много читал, что проблема такая бывает из-за контактов в блоке предохранителей в подкапотном пространстве. Пошевелил, проблема не уходит.

Ну, думаю, надо смотреть на предохранитель и реле стартера. Предохранитель целый. Реле тоже. При втором положении ключа, ток на стартер с реле стартера выходит, но до стартера не доходит. Судя по уходящему проводу, он от реле из подкапотного пространства, уходит в салон под приборную панель, а далее выходит к мотору за отопителем. Возится на холоде не очень хотелось, да и ехать пора. Смеркается.

Прокинул провод напрямую с реле стартера до втягивающего. Движок запустился с полоборота. Был очень рад, что вожу с собой немного проводов на случай прокидки временной линии.

Ближайшие дни надо будет найти проблему. Есть подозрение, что при установке сигналки, мне поставили реле на этот провод, чтобы движок не запускался, если сигналку не выключить. Буду смотреть. Как раз, надо в приборку лезть и устанавливать круиз-контроль.

Сложно представить себе полностью исправный автомобиль, в котором не было бы стартера. Он представляет из себя компактный электродвигатель, который работает на постоянном токе от аккумулятора. Он необходим для пуска мотора в момент, когда водитель поворачивает ключ в замке зажигания. В этой статье рассмотрим основные особенности стартера УАЗ Патриот с двигателем ЗМЗ 409: его устройство, процесс замены.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
