Где располагается реле задних противотуманных фар ВАЗ-2114?

Зачем нужны ПТФ на ВАЗ 2113, 2114, 2115

Туман располагается над поверхностью земли (дороги) на некотором расстоянии и этот промежуток остаётся прозрачным. Благодаря противотуманным фарам (ПТФ) формируется пучок света: широкий в горизонтальной и узкий в вертикальной плоскости.

Он направлен параллельно дорожному полотну. При включённых противотуманках туман подсвечивается снизу, что улучшает освещение дороги.

Благодаря широкому лучу боковая разметка и обочина хорошо видны, за счёт чего снижается риск съезда с проезжей части.

Установка ПТФ обеспечивает лучшее освещение обочины и боковой разметки, снижая риск съезда с дороги

На самом деле дорогу достаточно хорошо освещают приборы как с белыми, так и с жёлтыми стёклами. Обозначенные цвета по сравнению с зелёным, красным или любым другим, характеризуются максимальной световой энергией в спектре.

Однако стоит учитывать, что при установке даже самых качественных ПТФ при сильной плотности тумана видимость будет не более 10 м. Но поскольку при таких погодных условиях скорость движения невысокая, то этих показателей вполне достаточно.

Иногда на транспортные средства устанавливаются задние противотуманные фонари, работа которых направлена на улучшение видимости автомобиля при движении в тумане.

Монтаж противотуманок может быть выполнен несколькими способами. На каком из них остановиться, каждый автовладелец решает сам, исходя из своих возможностей и предпочтений. Рассмотрим наиболее распространённые варианты установки:

  1. Покупка переднего бампера с ПТФ. В этом случае фары продаются уже вмонтированными в передний бампер. Как правило, деталь можно без проблем приобрести в автомобильных тюнинг-ателье и тут же произвести её монтаж и подключение. К недостаткам этого варианта стоит отнести высокие финансовые затраты.

    Покупка бампера с установленными ПТФ является самым дорогостоящим вариантом установки противотуманок на автомобиль

  2. Покупка бампера с отверстиями под ПТФ. При таком способе установки следует приобрести бампер с отверстиями под фонари и сами фары со всеми необходимыми элементами (провода, реле, кнопка включения и т. д.).

    При покупке бампера с отверстиями под противотуманную оптику потребуется приобрести сами фонари и все необходимые комплектующие для подключения

  3. Самостоятельная установка ПТФ является самым распространённым способом монтажа, поскольку требует минимальных финансовых вложений. Автовладельцу нужно приобрести лишь фары с необходимым установочным комплектом и облицовочные элементы.

    Наиболее распространённым вариантом установки ПТФ является приобретение и последующий монтаж комплекта противотуманных фар своими руками

Прежде чем подключить противотуманные фары, приборы важно правильно установить на передней части машины. Выполняется это в соответствии с определёнными правилами, в которых чётко оговорено место монтажа источника света

На современных автомобилях ещё с завода размечаются места установки противотуманных фар. В основном такие элементы освещения устанавливаются на более дорогих комплектациях машин.

Если фары с завода не были установлены, то места под их установку закрываются заглушками.

Немало автовладельцев стремятся установить в противотуманные фары ксенон, аргументируя свои действия повышением эффективности освещения. Действительно ли это так? Давайте разберёмся.

Прежде всего, при монтаже ксенона в штатные корпуса ПТФ происходит нарушение фокусировки, что связано с иным принципом работы в отличие от обычных ламп. Поскольку штатные противотуманки рассчитаны на работу определённых ламп, с ксеноном они попросту не справляются.

Результатом таких изменений будет слишком сильное отражение в отражателе, лучи преломляются, свет становится размытым. Возникает всем известная ситуация — ослепление водителей встречных транспортных средств, что повышает риск возникновения ДТП.

Установка ксенона в ПТФ — решение далеко не самое удачное и эффективность от такого света сомнительная, поэтому от него следует отказаться.

При установке ксенонового света в штатные противотуманки нарушается фокусировка, что приводит к ослеплению встречных водителей

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Вам понадобится:

  • напильник;
  • дрель и свёрла;
  • электрический лобзик;
  • рулетка;
  • маркер.

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

  • фары с лампочками;
  • комплект проводов;
  • электромагнитное реле;
  • кнопка включения ПТФ;
  • стяжки и клипсы для фиксации проводов;
  • схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

  1. Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.

  2. С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
  3. Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.
  4. Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).

  5. К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.

  6. Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.

  7. Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.

  8. После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Вам понадобится:

  • напильник;
  • дрель и свёрла;
  • электрический лобзик;
  • рулетка;
  • маркер.

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

  • фары с лампочками;
  • комплект проводов;
  • электромагнитное реле;
  • кнопка включения ПТФ;
  • стяжки и клипсы для фиксации проводов;
  • схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

  1. Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.

  2. С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
  3. Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.
  4. Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).

  5. К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.

  6. Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.

  7. Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.

  8. После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

Особенности электрооборудования

Кроме того, автопроизводителем осуществлялась заводская подготовка под установку:

  • электрических стеклоподъемников ;
  • гидроусилителя руля ;
  • противотуманных фар в переднем бампере .

Обратите внимание! ЭСУД устанавливалась даже на ВАЗ-2110 с карбюраторной системой питания и имела отличия от более поздних моделей с инжекторной системой впрыска топлива

Электрическая схема ВАЗ 2110

Предлагавшаяся к автомобилю инструкция содержала и цветную схему электропроводки

Справочно: на моделях с карбюратором кнопка включения задних противотуманок имела промежуточное положение (фиксацию), выполняя тем самым роль своеобразной защиты контактов.

Появление на автомобиле системы впрыска топлива и электронного зажигания существенно повысили требования к электрическим компонентам. Сила тока возросла, и многим приборам потребовались реле для защиты. (См. также статью Установка противотуманных фар на Гранту: особенности .)

Вот почему, начиная с 2000 года, на моделях с электронной системой потребовалось более качественно защитить контакты. Поэтому, в цепь управления ПТФ между кнопкой в салоне и «+» установили реле. А сама кнопка была заменена на двухрежимную.

На фото — схема включения противотуманных фар ВАЗ 2110 с реле защиты ПТФ

Обратите внимание! Двухрежимный нефиксируемый алгоритм работы предусматривает, что кнопка выполняет роль включения цепи реле. Т.е

замыкает контакты малым током, тем самым, избегая прохождения через свои контакты высокого напряжения.

На представленной иллюстрации отмечено:

  1. противотуманные фары (передние);
  2. реле включения ПТФ с выводами 30, 85,86 и 87;
  3. монтажный блок, к которому подключается реле;
  4. переключатель наружного освещения на панели приборов;
  5. кнопка включения противотуманных фар;

Также буквами обозначено:

  1. к источнику питания (генератору и АКБ);
  2. к кнопке выключателя освещения приборов.

Противотуманные фары ВАЗ 2110

Владельцы автомобилей десятого семейства разных лет выпуска оказались в неравном положении, поскольку, во-первых, имели разную электрическую схему:

  1. Кнопка включения задних ПТФ с фиксацией и без реле защиты (в моделях до 2000 г. в.);
  2. Кнопка без фиксации и с реле в цепи включения ПТФ (модели с 2000 г. в.).

Во-вторых, на первых моделях установка ПТФ в переднем бампере была не предусмотрена. Т.е. при возникновении желания у владельца, ему необходимо самому решать все вопросы с монтажом. Либо приобретать доработанный бампер, цена на который слишком высока. (См. также статью Установка противотуманных фар на Шевроле Лачетти: особенности .)

Отсутствие штатных мест для противотуманок вынуждала владельцев экспериментировать с установкой

Обратите внимание! Устанавливая ПТФ в бампер, обязательно закажите и изготовление наклеек на фары. Эта пленка убережет стекла от летящих камней и веток растений

Принцип работа, конструкция и характеристики предохранителей

Принцип действия плавких вставок расшифровывается их названием. Предохранители изготавливаются из легкоплавких проводников, выдерживающих определенный ампераж. В зависимости от назначения и напряжения обслуживаемой цепи, предохранители разделяются по выдерживаемой силе тока. Обычно, на ВАЗ 2114 применяются вставки от 5 до 30 Ампер.

Назначение предохранителей

Основное назначение предохранителя – защита приборов и оборудования от перегрузок и КЗ. При превышении максимального предела (коротком замыкании внутри цепи проводки) – деталь разрушается, что приводит к размыканию магистрали. Следовательно, деталь остается неповрежденной.

Часто встречающиеся неисправности

Среди частых обращений на СТО выделяются:

  • перегорание проводки;
  • попадание воды на контакты и как следствие их замыкание;
  • повреждение проводов;
  • неисправности электронных блоков.

За редким исключением происходят поломки самого блока предохранителей.

Проверка и замена предохранителей и блока

Чтобы проверить предохранитель на исправность следует изъять его из гнезда и визуально осмотреть его. Если деталь цела – на ней не будет нагара, следов окисления. Непосредственно замена осуществляется при помощи щипцев, входящих в комплект. Категорически запрещено вытягивать вставки, расшатывая их – можно сломать ножки.

С ремонтом блока все сложнее. Здесь потребуется выполнить последовательность действий:

  • открыть крышку монтажной панели;
  • найти и выкрутить 4 крепежных винта;
  • аккуратно поднять модуль и отсоединить клемные колодки.

Важно при выполнении процедуры соблюдать чрезвычайную осторожность – деталь легко повредить

Как устроено реле задних противотуманных фар ваз 2114?

Реле задних противотуманных фар ваз 2114 представляет собой переходник на 6 контактов, соединяющих одновременно несколько электрических цепей. Располагается с левой части рулевой колонки, в нижней части за блоком. Сняв крышку там можно увидеть 3 реле. Самое большое как раз относится к цепи питания задних противотуманных фар. Подача питания непосредственно на противотуманки выполняется, когда есть напряжение на 1 и 2 контактах (они обозначены). При этом включен коммутатор. Когда же есть напряжение и на 6-ом — подача питания происходит уже от генератора (то есть, через выпрямитель).

Место расположения реле

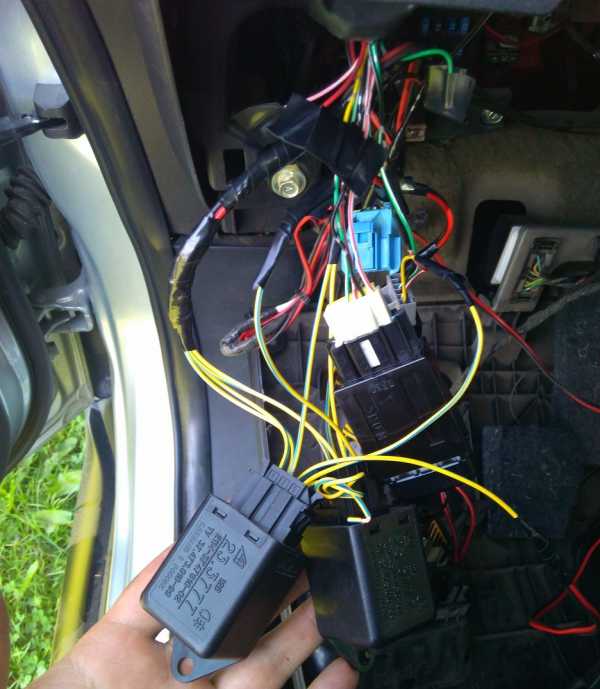

Итак, реле задних противотуманных фар располагается со стороны водителя, под рулем (чуть правее блока с предохранителями, иногда все они закрыты заглушкой или крышкой). Там всего располагается 3 штуки. Иногда их прикрывают заглушки. Нужно заметить, что оно связано с кнопкой включения не фиксирующегося типа. Это означает, что если происходит нажатие на нее — происходит возврат в исходное состояние. Но это нормально, так как в нем самом сопряжение контактов выполняется через электромагнит.

Реле ПТФ в старых вариациях автомобилей ВАЗ выводилось под капот, в сторону блока с предохранителями. Сейчас же все чаще его помещают именно в салон, под руль, в области электронного блока. Там же находится реле, отвечающее за подачу питания на приборную панель, сигнализатор (если он предусмотрен конструкцией).

Реле задних противотуманок одновременно в себе объединяет 3 электрические цепи плюс одну запасную линию на 12 вольт статичного напряжения. Кстати, из-за этого, если оно частично выходит из строя (имеется ввиду обрыв контактов из-за вибрации) можно в считанные минуты исправить проблему — просто перебросить контакты с 1-2 на 6. Единственное предостережение — выполнять эту процедуру необходимо с выключенным двигателем и отсоединенной клеммой аккумуляторной батареи — некоторые контакты находятся всегда под напряжением, но без нагрузки. Можно спровоцировать и короткое замыкание!

Важно понимать, что изначально реле противотуманных фар указанную цепь не соединяет, так как производитель по умолчанию ставит обычные фары без дополнительного освещения. Замыкание же цепи производится после того, как выполнена установка противотуманных фар

Замена — дело несложное

Разобравшись с тем, где расположен блок, управляющий работой цепи питания ПТФ, заменить его — пустяковое дело. Гораздо сложнее правильно диагностировать поломку. Поэтому, если по какой-то причине отсутствует питание на задние противотуманки, начать следует с проверки предохранителя и зачистки контактов.

Для последнего можно использовать обычную наждачную бумагу с мелкой зернистостью. Делать это нужно крайне аккуратно, ведь в блоке реле находятся электромагниты, при помощи которых и выполняется переключение контактов (при нажатии кнопки включения освещения).

Если же отсутствует питание задних фар ВАЗ, и вместе с ним не работают противотуманки, то это уже указывает не на поломку реле, а на повреждение электроцепи или короткое замыкание в системе (чаще всего — отсутствие минусового контакта с массы).

Чтобы точно установить причину, желательно воспользоваться мультиметром. Если не горят только задние фары, то это указывает на:

  • поврежденный предохранитель;
  • отсутствие 1, 2, 6 контактов (напряжения на них);
  • замыкание переключателя (кнопка без фиксации);
  • проблема с электропроводкой (обрыв).

https://youtube.com/watch?v=t0ysCPFw_WA

Как показывает практика, реле на ПТФ ВАЗ 2114 выходит из строя крайне редко. Чаще всего происходит лишь обрыв контактирующей площадки или контакта массы из-за вибраций кузова. Грешить на неисправное реле следует в последнюю очередь.

Расшифровка дополнительного блока предохранителей и реле

Для включения главных систем любого автомобиля, заводом производителем запроектирована установка вспомогательных предохранителей. Как правило, они располагают в районе центральной консоли. Каждый вспомогательный модуль состоит из нескольких важных реле и электропредохранителей.

В конкретном случае, коробка находится слева от бардачка, за боковой обшивкой центральной консоли. Для быстрого доступа к коробке, нужно отодвинуть часть пластиковой защиты. Защита крепится на крестовые болты, поэтому нужно подготовить соответствующую отвертку.


Ток, А
Назначение (Предохранители)
1
15
Главное распределительное реле
2
15
Питание контроллера
3
15
Насос топливной системы

Назначение (Реле)
К4
Топливный насос
К5
Вентилятор системы охлаждения
К6
Главное реле управления системами

Есть еще варианты и других расшифровок.

Реле стартера, зажигания, задних противотуманных фонарей

С целью проведения быстрой проверки и ремонта, реле системы зажигания, устанавливают под передней торпедой салона авто, за ручкой открывания капота. Оно находится чуть ниже центральной приборной панели. Модуль закрыт пластиковой заглушкой, которую необходимо приоткрыть для проведения проверки на работоспособность.

Источники

  • https://luxvaz.ru/vaz-2114/234-blok-predohraniteley.html
  • https://remontvazov.com/sxema-predoxranitelej-vaz-2114-ix-raspolozhenie-i-instrukciya-po-zamene
  • https://www.vlade.ru/blok-predohraniteley-shema-i-raspolozhenie-na-vaz-2114-2115-i-2113.html
  • https://remont-kwartirr.ru/blok-predohranitelei-vaz-2114.html
  • https://invrus.ru/predohranitel/blok-predohranitelej-vaz-2114-inzhektor-8-klapanov.html
  • https://ladafakt.ru/blok-predohranitelej-vaz-2114-inzhektor-shema.html
  • https://enginehack.ru/predohraniteli-i-rele-vaz-2114/
  • https://autovaz-2114.ru/electrical-equipment-in-the-car/osobennosti-bloka-predoxranitelej-vaz-2114/
  • https://VazNeTaz.ru/predoxraniteli-i-rele-vaz-2114-2115-2113

Почему не горят противотуманки на ВАЗ-2110

Во время резкого охлаждения, при выезде из гаража зимой, к примеру, или после выключения фар, контактная ножка колбы лампы попросту отваливалась от проводника. При этом визуально галогенка выглядела абсолютно целой. Достаточно было подать плюс непосредственно на саму ножку, как лампа загоралась. Виной всему была некачественная контактная сварка, а обнаружить причину без детального осмотра самой лампы и её демонтажа практически невозможно.

В случае возникновения любых проблем с автомобильной электрикой, многие владельцы пасуют и доверяют ремонт мастерам. В некоторых случаях, действительно, это может быть единственным выходом. Но только не тогда, когда не работают противотуманки на ВАЗ-2110. Эту проблему постараемся решить прямо сейчас.

Замена датчика

И вот теперь настало время рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ – от 2106 до 2115. Вот вам инструкция.

ВАЗ 2107


Начинаем с Классики

Начнем с автомобиля ВАЗ 2107. На моделях Классики ВАЗ все делается точно так же.

Итак:

Для начала ищем датчик – он находится с правой стороны КПП, если смотреть на автомобиль по ходу его движения. Ошибиться очень сложно – это единственная деталь в КПП, куда подходят два проводка.

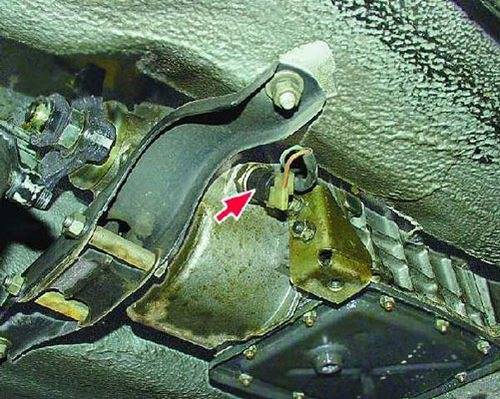

Расположение датчика на Классике

  • Если провода оборваны, то ищите по торчащим контактам.
  • Если же провода все еще на датчике, то отсоедините их.
  • Далее пригодится ключ на 22. Им необходимо открутить датчик. Для удобства лучше взять вороток подлиннее, так как со временем датчик прикипает к картеру.
  • Если не удается открутить датчик заднего хода при помощи ключа (головки), то необходимо это делать при помощи молотка и зубила.
  • После чего зачистите посадочное место от грязи при помощи ножа.
  • Вместе с грязью удалите металлическую шайбу и замените ее на новую.
  • Вставьте датчик и закрутите его при помощи того же ключа до упора.
  • Далее необходимо надеть обратно провода. При необходимости обожмите контакты пассатижами.
  • И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых людей возникает вопрос по поводу масла – потечет или нет. В данном случае не потечет.

ВАЗ 2109


ВАЗ 21099 замена датчик заднего хода

Напомним, что этот пункт относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

  • Снимите защиту с двигателя автомобиля, если таковая имеется.
  • Расположение датчика на автомобиле ВАЗ 2108 и подобных немного другое, чем на Классике, так как автомобиль имеет передний привод.
  • По ходу движения автомобиля датчик находится с левой стороны.
  • Если Классику приходилось загонять на смотровую яму, то автомобили на переднем приводе достаточно просто приподнять под левое переднее колесо при помощи домкрата.
  • Опять же – к датчику подходят провода электропроводки.
  • Снимите провода.
  • Для снятия датчика понадобится удлиненная головка на 22 и вороток.
  • При помощи головки снимаем датчик.


ВАЗ 2109 замена датчика заднего хода

  • Приготовьте емкость и, как только открутите датчик, подставьте ее, чтобы масло не пролилось на пол.
  • Как можно быстрее вставьте новый датчик.
  • Закрутите его сначала руками, а затем затяните при помощи той же головки и трещотки.
  • Подключите провода электропроводки.
  • Долейте необходимое количество масла.

Все готово!

ВАЗ 2110

На автомобили семейства ВАЗ 2110 устанавливаются двигатели от ВАЗ 2108. Поэтому смысла писать второй раз одну и ту же информацию нет. Ответ такой: ВАЗ 2110 замена датчика заднего хода – смотрите информацию выше.

ВАЗ 2114

Замена датчика заднего хода на ВАЗ 2114 или автомобилях семейства Самара-2. Инструкция:

  • Суть процесса такая же.
  • Поднимите автомобиль при помощи домкрата.
  • При необходимости снимите защиту с двигателя, но это может даже не потребоваться.
  • Найдите датчик, на новых образцах коробки передач моделей Самара-2 он имеет немного другое расположение, но найти его также не составит труда.
  • Отсоедините разъем электропроводки от датчика.
  • При помощи ключа на 22 (удобнее все же головкой, но можно и ключом) открутите датчик.
  • Перед тем, как вынуть датчик из разъема, подставьте емкость для масла.
  • Выньте старый датчик и вставьте новый вместе с новым кольцом.
  • Закрутите датчик при помощи ключа или головки.
  • Протрите картер КПП от масляных следов.
  • Подключите провода.
  • Долейте уровень масла в коробке передач до необходимого.
  • Установите обратно защиту двигателя (при необходимости).

Итак, датчики поменяны. Теперь можно приступать к проверке их работоспособности.

Как проверить предохранитель?

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Описание реле:

К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар; F1–F20–плавкие предохранители; Х11 – выводы колодки жгута проводов Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителяСила тока, АЦепи, которые защищает предохранитель
F120Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F210Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F37.5Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F420Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F520Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F630Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F730Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F87.5Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F97.5Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F107.5Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F117,5Лампы габаритного света по правому борту
F127,5Правая фара (ближний сеет)
F137,5Левая фара (ближний свет)
F147,5Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F157,5Правая фара (дальний свет)
F1615Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Описание реле:

К1-реле включения очистителей фар; К2-реле-прерыватель указателей поворота и аварийной сигнализации; К3-реле стеклоочистителя ветрового окна; К4-реле контроля исправности ламп; К5-реле включения стеклоподъемников; К6-реле включения звуковых сигналов; К7-реле включения электрообогрева заднего стекла; К8-реле включения дальнего света фар; К9-реле включения ближнего света фар;

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Дата добавления: 14.07.2014

Ни для кого не секрет, что блок предохранителей ВАЗ 2114 является основным компонентом системы проводки транспортного средства. Это устройство обладает определенной схемой и позволяет защитить всевозможные приборы систем авто, такие как прикуриватель, печку, бензонасос и прочие от неисправностей и перенапряжения. В этой статье мы ознакомим вас с основной информацией касательно места расположения и замены компонентов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
