Что такое генератор в машине

Признаки неисправности генератора автомобиля

неисправности генератора автомобиля возникают в тех же частях из чего состоит генератор автомобиля, или точнее выразится в тех же узлах и деталях, из которых он и состоит

• повреждение или сильный износ шкива генератора – разболтался, повело, лопнул
• износились токосъемные щетки может сказаться как на напряжении, выдаваемом генератором, так и на его искрении
• износ токосъемных колец – так же, как и щетки скажется на выходном напряжении, искрении или вообще не работе генератора
• неправильная работа регулятора напряжения – выдаёт напряжение, не соответствующее никаким нормам вместо 13.9 вольт – 5вольт, или наоборот 19 вольт
• межвитковое замыкание статорной обмотки – неправильные напряжения на выходе
• разрушение подшипника – стук, грохот, плохое вращение, недостаточные обороты, большая вибрация вала
• повреждение диодного моста – ток перестанет вообще течь
• повреждение проводов – проверить на обрыв, перекус, перелом, – заменить на исправные

Вот теперь вы узнали, как проверить исправность генератора автомобиля, так что можете приступить собственно к проверке, возможно из-за этого у вас постоянно разряжается аккумулятор, так как генератор не выдаёт вам положенное напряжение.

Правила эксплуатации генератора (по Остеру)

И напоследок несколько “вредных” советов, как быстро и без проблем “сжечь” генератор:

1. Самый лучший и быстрый способ – “Переплюсовка”. Поменяйте местами провода от клемм аккумуляторной батареи, при этом возможен не только оптический эффект (яркая вспышка внутри генератора, легкое дымовое облако), но также звуковой (от щелчка до хлопка и шипения), обонятельный (почувствуете непередаваемый аромат горящих проводов!), и, наконец, тактильный (ожог 1-3 степени – подбирается экспериментально!) После применения этого способа диодный мост выгорает с вероятностью 99%, статор – 60%, реле-регулятор – 20%, провода – 10%, автомобиль целиком – 0,01%! Способ очень эффективен при “прикуривании”. Возможны побочные эффекты – выгорание бортовых компьютеров, сигнализации, музыки и т.д. Большой плюс – не требует специальных навыков и знаний, легко осваивается начинающими.
2. Способ “Мойка”. Помойте двигатель своей машины. Особенно тщательно помойте генератор, проследите, чтобы потоки воды прополоскали все внутренности агрегата. Ни в коем случае не продувайте генератор после мойки! Сразу же заводите машину и включите побольше нагрузок – весь свет, обогрев, музыку. Если эффект не произошел – повторите попытку. Эффект появится, поверьте!!! Плюс – сгоревший генератор будет чистым.
3. “Дедовский” метод – сдёргивание плюсовой клеммы аккумулятора на работающем двигателе вроде бы для проверки зарядной системы. Процент сгоревших релюшек увеличивается до 50-70%. Способ требует определенной сноровки – главное, чтобы было побольше искр! Возникающие в цепях высоковольтные коммутационные процессы рано или поздно должны будут сжечь хоть что-нибудь в Вашем генераторе, или, в крайнем случае, в машине! Как всегда, рекомендуется включить побольше всяких там нагрузок – свет, печки, подогрев. Способ не очень эффективен на старых машинах, но главное – верить, что так и будет!
4. “Лужа” – способ, которым пользуется множество автолюбителей, даже не подозревая об этом. При этом многие искренне уверены, что автомобиль и его агрегаты, включая генератор, по водонепроницаемости должен быть сродни подводной лодке. Дерзайте! Как много неисследованных глубин ждут своих первооткрывателей! И еще простой совет – лужу надо проезжать на возможно максимальной скорости, тщательно следя, чтобы брызги равномерно захлестывали подкапотное пространство. Отсутствие защитных кожухов и поддонов во многом облегчит Вашу непростую задачу. Очень большой плюс – способом можно пользоваться практически ежедневно, не выходя из машины!
5. Способ “Меломан”. Для очень крутых! Поставьте в Вашу машинку супер магнитолку, парочку CD чейнджеров, пару-тройку ламповых усилителей ватт по 200-300, сабвуфер ватт на 500, ну колонок с десяток, лучше полтора. Вообще, чем больше – тем лучше! Баксов на 12-25 тысяч! (Это не враки – случай зафиксирован!) Включайте! Если через пару минут генератор все ещё работает, а характерного дыма и запаха все еще нет – значит Вы поставили слишком дешёвую аппаратуру!
6. “Аккумуляторный” способ – наиболее коварный и таинственный из всех, поскольку его осознание требует понимания химических и физических процессов (ну хотя бы закон Ома, что уже не всем дано!) А если по-простому – используйте давно просроченный аккумулятор, не моложе трех-пяти лет. Чем старше – тем больше вероятность, что в аккумуляторе окажется короткозамкнутая банка. При этом аккумулятор может подавать признаки жизни – заводить машину, подзаряжаться от зарядного устройства и т.д., но при этом он становится мощной паразитной нагрузкой в цепи генератора. Возможно, что силы тока будет хватать на работу инжектора, но при включении дальнего света и обогрева генератор будет греться так, что его можно использовать для приготовления яичницы в походных условиях! Главное – не обращать на это внимания, и способ когда-нибудь сработает!

Как проверить автомобильный генератор

В идеале генератор надо проверять на стенде, где он будет раскручен до номинальных оборотов и максимально нагружен с проверкой отдаваемой в таком режиме мощности.

Но можно приблизительно проверить его и не снимая с автомобиля.

1. К выходной клемме генератора подключается цифровой вольтметр (например, в составе мультиметра).
2. Двигатель запускается. Показания вольтметра должны увеличиться до номинальных 14 – 14,5 вольт. Исключением станет случай, когда батарея сильно разряжена, тогда напряжение будет расти постепенно, по мере заряда.
3. Двигатель выводится на средние или высокие обороты, а в автомобиле включаются фары и другие мощные потребители, общей потребностью не превышающие полную мощность генератора. Напряжение должно остаться стабильным, значит генератор отдаёт свою положенную мощность.
4. От генератора не должно раздаваться характерных воющих звуков изношенных подшипников. При появлении сомнений достаточно снять ремень и прокрутить шкив вручную. Ротор должен вращаться абсолютно плавно, без вибраций и люфтов.

Новый генератор очень надёжен и первые проблемы могут возникнуть лишь после пробега в 100-150 тысяч километров. Но часто эти приборы ходят значительно больше, особенно с промежуточной заменой щёточного узла.

Сделал дело — катайся смело!

Поменять генератор не так-то просто. Можно сделать это и самому, если есть инструкция и какой-никакой опыт, или обратиться к специалистам. В любом случае, если вы купили качественный товар от проверенного производителя, да еще и с гарантией, можете быть спокойны за свой автомобиль — впереди не одна спокойная зима.

Преимущества генераторов «СтартВОЛЬТ»:

полная аутентичность штатным изделиям по габаритным размерам и выходным характеристикам; 100%-й двойной выходной контроль каждого генератора на специализированном стенде проверки D&V; в комплект каждого генератора входит Индивидуальный технический паспорт, отражающий все реальные выходные характеристики каждого генератора; взаимозаменяемость с оригиналом всех ключевых узлов – диодный мост, регулятор напряжения, подшипники и т.д.; расширенный срок гарантии – 2 года с момента продажи; расширенная идентификация: для удобства специализированных сервисных станций приводятся номера не только ОЕМ-номера, но и cross-reference основных аналогов – для быстрой идентификации знакомых популярных моделей.

Ознакомиться со всем ассортиментом генераторов и другой автоэлектрики от «СтартВОЛЬТ» вы можете здесь.

Подписывайтесь на наш Youtube-канал Читайте нас на Яндекс. Дзен Скачивайте наше приложение для IOS и Android — весь каталог продукции в вашем смартфоне! * — Партнерский материал

Как работает генератор автомобиля

Детальное рассмотрение функций отдельных составных элементов в устройстве генератора позволяет получить представление о принципах работы всего устройства. Водитель осуществляет поворот ключа в замке зажигания, после чего электричество от аккумулятора проходит через щетки генератора и контактные кольца, попадая на обмотку возбуждения. В результате на обмотке создается магнитное поле.

Создаваемое генератором переменное напряжение превращается в постоянное благодаря работе выпрямительного блока. Электрический ток от генератора питает бортовую сеть автомобиля, обеспечивает работу системы зажигания и других энергопотребителей. Также от генератора поступает ток для зарядки аккумулятора. В случае изменения частоты вращения коленвала и нагрузки подключается регулятор напряжения, определяя то время, на которое необходимо включить обмотки возбуждения с учетом тех или иных условий. Если частота вращения генератора растет и нагрузка падает, тогда временной промежуток активации обмотки возбуждения сокращается. При увеличении нагрузки и уменьшении оборотов регулятор увеличивает время включения обмоток.

Необходимо добавить, что если потребители используют больше электричества, чем способен выработать автомобильный генератор, тогда автоматически задействуется аккумулятор. Следить за состоянием генератора можно при помощи лампы контроля заряда на приборной панели. Указанная лампа чаще всего представляет собой пиктограмму в виде АКБ. Загорание лампы указывает на то, что батарея от генератора не заряжается. Возможными причинами может быть обрыв поликлинового ремня, выход из строя реле-регулятора генератора и т.д.

Дело в том, что местом подключения тахометра для дизеля в подавляющем большинстве случаев выступает генератор.

В случае обнаружения проблем с зарядкой аккумуляторной батареи от генератора необходимо проверить реле регулятор.

Сильная нагрузка на генератор достаточно часто вызывает вибрацию двигателя на холостых. Одновременное включение мощных энергопотребителей.

Для контроля заряда аккумулятора на генераторе установлено устройство под названием реле-регулятор.

Аккумулятор должен также полностью соответствовать току заряда от генератора, который стоит на конкретной модели автомобиля.

АКБ в процессе работы мотора заряжается от генератора прямо в подкапотном пространстве автомобиля.

Материалы: http://krutimotor.ru/avtomobilnyj-generator/

Принцип работы генератора

Итак продолжаем наши разъяснения по поводу устройства и работы автомобильного генератора и вот как именно происходит преобразование вращательного движения в электрическую энергию в генераторе автомобиля:

Если по-простому или так сказать обобщить, то принцип работы генератора такой: при вращении ротора он создает сильное магнитное поле, которое в свою очередь начинает производить воздействие на обмотку статора, из-за этого в ней появляется электрический ток, который по сути уже и используется для разных нужд автомобиля.

Вот кстати, как статор выглядит отдельно

Статор генератора

• Собственно сам обмотка статора
• Выводы обмоток
• Основной магнит, провод

Кстати если вдруг у вас на автомобиле особенно на хендай санта фе постоянно крутит стартер у нас есть статья как это устранить и не только на санта фе, просто слово Статор напомнило стартер вот и решил ссылкой поделиться.

Вот ещё нашел одно фото устройство генератора

Принцип работы генератора автомобиля для «чайников» + Видео

Принцип работы генератора автомобиля понять совсем не сложно, если рассмотреть основные узлы этого важного устройства транспортного средства, которое превращает получаемую от мотора машины механическую энергию в электрическую. Данный узел автомобиля необходим для зарядки аккумуляторной батареи и обеспечения электрооборудования при двигателе ТС необходимым ему электрическим питанием

Как правило, находится генератор в передней части автомобильного двигателя. На сегодняшний день существует два конструктивных варианта исполнения интересующего нас устройства:

Данный узел автомобиля необходим для зарядки аккумуляторной батареи и обеспечения электрооборудования при двигателе ТС необходимым ему электрическим питанием. Как правило, находится генератор в передней части автомобильного двигателя. На сегодняшний день существует два конструктивных варианта исполнения интересующего нас устройства:

И первая и вторая конструкции имеют ряд общих элементов. К таковым относят следующие механизмы:

• щеточный узел;
• регулятор напряжения;
• статор;
• выпрямительное устройство;
• корпус;
• ротор.

Разница же между стандартным и компактным генератором заключается в том, какую конструкцию имеет их корпус, приводной шкив, выпрямительный узел и вентилятор. Кроме того, они имеют разные геометрические размеры, что зависит не только от их устройства, но еще и от фирмы-производителя. При этом работа автомобильного генератора остается неизменной, какой бы вид ему не придали инженеры-конструкторы.

Функционирование интересующего нас устройства базируется на явлении электромагнитной индукции. Суть ее в следующем. Когда магнитный поток проходит через медную катушку, на ее выводах образуется напряжение. Оно по своей величине пропорционально скорости, с которой этот самый поток изменяется.

А для того, чтобы магнитный поток смог образоваться, согласно эффекту индукции, следует пропустить электроток через катушку. По сути, если требуется получить электрический переменный ток, достаточно иметь под рукой:

• катушку (переменное напряжение будет сниматься именно с нее);
• источник магнитного переменного поля.

Указанным источником в современном транспортном средстве является вращающийся ротор, состоящий из вала, полюсной системы и контактных колец. А вот другой важный элемент – статор – нужен для формирования электротока (переменного). Статор состоит из сердечника, который набирается из стальных пластин, и обмотки.

Принцип работы автомобильного генератора – принципиальная элеткросхема узла

Недостаточно знать, как устроен генератор автомобиля в общем, если вы хотите полностью разобраться с принципом его работы. Надлежит, кроме того, изучить электросхему генераторного узла, которая включает в себя такие компоненты:

• АКБ;
• включатель зажигания;
• «массу»;
• щеточный узел;
• конденсатор, предназначенный для подавления помех;
• диоды обмотки;
• плюсовой выход механизма;
• диоды выпрямителя (силового) – отрицательные и положительные;
• питание обмотки;
• регулятор напряжения;
• обмотки статора;
• сигнальную лампу (она подает сигнал о неисправности описываемого устройства).

А вот теперь легко понять, как работает автомобильный генератор. При повороте ключа в замке зажигания через контактные кольца и щеточный механизм ток подается на обмотку возбуждения. В ней наводится необходимое поле (магнитное), что приводит в движение ротор, который начинает перемещать коленчатый вал. На выводах статорных обмоток создается напряжение переменного характера.

В тот момент, когда частота вращения коленвала достигает заданной частоты вращения, генератор начинает запитывать обмотку возбуждения.

Постоянное же напряжение из переменного получается за счет работы выпрямительного блока, что дает возможность генераторному устройству снабжать АКБ током. При изменении показателей частоты вращения и нагрузки коленвала начинает действовать регулятор напряжения. Его задача состоит в том, чтобы вовремя запустить обмотку возбуждения. Как видим, принцип функционирования генератора довольно-таки прост и понятен.

Устройство автомобильного генератора

Автогенератор включает в себя несколько составляющих:

• Ротор.
• Статор.
• Блок щеток.
• Регулятор напряжения.
• Выпрямительный блок (диодный мост).

1 — задний подшипник; 2 — выпрямительный блок; 3 — контактные кольца; 4 — щетка; 5 — щеткодержатель; 6 — кожух; 7 — диод; 8 — втулка подшипника; 9 — винт; 10 — задняя крышка; 11 — крыльчатка; 12 — винт; 13 — ротор; 14 — обмотка ротора; 15 — передняя крышка; 16 — вал ротора; 17 — шайба; 18 — гайка; 19 — шкив; 20 — передний подшипник; 21 — обмотка ротора; 22 — статор.

Ротор

Ротором (от англ. rotation — вращение) называется подвижная часть автогенератора. Она представляет собой вал с расположенной на ней обмоткой возбуждения, находящейся между двумя полюсными половинками. Последние изготавливаются штамповкой, на каждой из них имеется шесть выступов в форме клюва, расположенных сверху обмотки. Эти половинки образуют систему полюсов и контактные кольца. Задача колец заключается в подаче электротока на обмотку через ее выводы.

Обмотка возбуждения предназначена для создания магнитного поля. Для решения этой задачи на нее должен быть подан слабый электроток. До запуска силового агрегата подачу тока для образования магнитного поля осуществляет АКБ. Когда ДВС заработает, и число оборотов достигнет нужной величины, подача тока на обмотку возбуждения будет производиться генератором

На роторе, кроме того, размещены:

• Приводной шкив.
• Подшипники качения.
• Охлаждающее устройство (вентилятор).

Ротор располагается внутри статора, зажатого между крышками корпусной части. Крышки снабжены посадочными местами, в которых помещаются роторные подшипники. Кроме того, в крышке, расположенной со стороны приводного шкива, имеются отверстия для вентиляции.

Схема вентиляции генераторов

Статор

Этот элемент, в отличие от вышеописанного, неподвижен (статичен), из-за чего и получил свое название. Его задача заключается в получении электротока переменной величины, возникающего под влиянием магнитного поля ротора. Статор состоит из обмоток и сердечника. Последний изготавливается из листовой стали и имеет пазы для укладки трех обмоток (по количеству фаз). Обмотки могут укладываться одним из двух способов: петлевым или волновым. Схема их соединения также может быть разной – в форме звезды или треугольника.

1 — сердечник; 2 — обмотка; 3 — пазовый клин; 4 — паз; 5 — вывод для соединения с выпрямителем.

При подключении по схеме «звезда» все обмотки соединяются вместе одним из концов в общей точке. Их вторые концы выполняют роль выводов. Схема «треугольник» предусматривает соединение обмоток по другому принципу: 1-я со 2-й, 2-я – с 3-ей, а 3-я, в свою очередь – с 1-й. В этом случае функцию выводов выполняют точки соединения. Наглядно обе схемы показаны на рисунке.

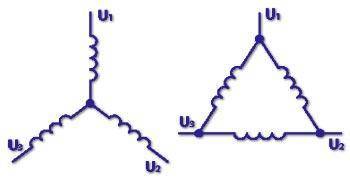

Схема «звезда» и «треугольник»

Блок щеток

Задача этой составляющей генератора заключается в передаче электричества на обмотку возбуждения. Конструктивно блок представляет собой корпус с расположенной в нем парой подпружиненных графитных щеток. Последние прижимаются с помощью пружин к контактным кольцам, но жестко с ними не скреплены.

Регулятор напряжения

Регулятор нужен для того, чтобы поддерживать величину напряжения на выходе в установленных пределах. Это необходимо, поскольку количество тока, как и его параметры, зависит от числа оборотов двигателя, а долговечность аккумулятора напрямую связана с подаваемой разностью потенциалов. Недостаточное напряжение приведет к «хроническому» недозаряду АКБ, а избыточное – к перезаряду. Как в первом, так и во втором случае срок службы батареи заметно снизится. Современные автомобили комплектуются электронными полупроводниковыми регуляторами.

Регулятор напряжения

Диодный мост (выпрямительный блок)

Задача этого элемента заключается в том, чтобы преобразовывать переменный ток, поступающий на него, в постоянный, необходимый для питания бортовой сети. Конструктивно он состоит из теплоотводящих пластин, в которые вмонтированы диоды в количестве 6 штук – по 2 на каждую статорную обмотку (на «+» и на «-») .

Распространенная причина — окисление клемм

Когда вся электроника машины, а также ее генератор со стартером работают нормально, а АКБ все равно не держит заряд и быстро его теряет, самая вероятная причина этого — окисление клемм. При окислении клемм машины на них образуется плотный белый слой, который мешает току полноценно питать батарею, и автомобильный аккумулятор не может полноценно брать электрическую энергию для накопления внутри себя.

Для предотвращения таких ситуаций нужно регулярно проверять состояние клемм и обязательно чистить их, а также обрабатывать специальным составом, препятствующим возникновению окисления. Эконом-вариантом в данном случае является солидол, но со временем он тоже сильно ухудшает электропроводимость. Поэтому лучше использовать смазки, купленные в специализированных магазинах.

Если кислота «проела» клеммы основательно, их следует немедленно заменить. Из этого следует, что нельзя допускать плохого или небрежного ухода за автомобилем и всеми его составляющими.

Как проверить автомобильный генератор

Если ремонт генератора лучше все-таки доверять профессионалам, то проверку можно выполнить и самостоятельно. Первый способ диагностики – с использованием мультиметра:

1. Замеряем прибором напряжение на клеммах АКБ при выключенном двигателе – должно быть примерно 12.7В;
2. Заводим двигатель, не поддавая газу, отключаем все электроприборы (кондиционер, аудиосистему и т.д.);
3. Повторно меряем напряжение аккумулятора – при работающем двигателе оно должно составлять от 13.8 до 14.5 В (на отдельных двигателях до 14.8 В);
4. Даем нагрузку – фары, кондиционер, аудиосистема, противотуманные фары и т.д.;
5. Опять замеряем напряжение – оно должно опуститься до 13.7-14 В. Если показания мультиметра ниже, то это свидетельствует о неработающем генераторе.

Можно проверить и «дедовским» методом. Для этого запускаем двигатель, включаем небольшую нагрузку (например, фары) – и, не выключая зажигания, снимаем минусовую клемму с аккумулятора. Если мотор не заглохнет, фары не погаснут, то это значит, что генератор обеспечивает двигатель достаточным количеством энергии. Если же машина после съема клеммы глохнет, то это свидетельствует о нерабочем генераторе.

Устройство атомобильного генератора

Автомобильный генератор устроен из большого числа составляющих деталей, которые взаимосвязаны между собой в одном устройстве.

Абсолютно любой генератор, используемый в автомобилях, состоит из передней и задней крышек корпуса. Последняя, в свою очередь, стягивают неподвижную часть, называемую статором генератора.

Как правило, генераторы крепятся в передней части моторного отсека через отверстия в крышках устройства непосредственно к двигателю. Крышки изготавливаются из алюминиевого сплава в специальных отливочных формах и имеют вентиляционные отверстия, предназначенные для охлаждения генератора при его работе.

Рисунок 3 – Устройство автомобильного генератора

На корпусе крышке со стороны контактов выводов, как правило, устанавливается щеточный механизм, который собирается совместно со стабилизатором напряжения.

Статор собирается из тонкого стального проката толщиной до 1 мм. Есть варианты статоров, которые выполняются навивочным способом. Однако с целью экономии материала при изготовлении неподвижной части, он собирается из сегментов в виде подков.

Ротор генератора изготовлен из мягких марок сталей в случае работы его на шарикоподшипниковых опорах. По своей сути это электромагнит, который расположен на валу генератора. В случае применения роликовых подшипников вал изготавливается из легированной стали. На конце в месте посадочного места шкива выполнен на роторе специальный паз для надежного его крепления.

На рисунке 3 видно, что шкив генератора закручивается на резьбу вала ротора, в торцевой части которого имеется специально отфрезерованное под шестигранник отверстие. Данное отверстие предназначено для стопорения вала генератора в случае закручивания (отвинчивания) гайки крепления шкива.

Щеточный аппарат автогенератора – это графитно – медные контакты, которые прижимаются специальными пружинками к контактным кольцам.

Выпрямительный узел выполнен в форме диодного моста. Данный узел достаточно ответственный в генераторе и покрыт слоем изоляции для того, чтобы избежать короткого замыкания в результате случайно попавшей грязи, влаги или другого инородного дела в цепь аккумулятора. В данном случае возникает риск возникновения пожара и, к сожалению, такие случаи не редкость сегодня.

Подшипники генератора применяются простейшего типа, как правило, это шариковые и являются расходным материалом( как и щеточный аппарат), то есть с течением времени производят их замену. Устанавливаются на специальные посадочные места ротора в направлении по оси.

Охладитель генератора автомобиля выполнен традиционно воздухом (рисунок 4). Со стороны противоположной шкиву генератора на его вал установлен небольшой вентилятор, заключенный в кожух для защиты рабочего колеса.

Рисунок 4 – Вентилятор генератора

На сегодняшний день существует множество различных модификаций автомобильных генераторов. Большинство современных генераторов комплектуются электронными стабилизаторами напряжения с выдачей сигнала на панель водителя. Однако, в тех или иных случаях, принцип работы у всех моделей аналогичен вышеупомянутому.

Как зарядить кальциевый аккумулятор

Кальциевые аккумуляторы (имеют также обозначение Ca-Ca) являются практически необслуживаемыми, и являются относительно новыми устройствами на рынке автомобильных товаров. Они имеют много преимуществ (большие токи запуска, значительная емкость, электролит из них не испаряется), однако есть у них и недостатки. Одним из них является то, что если их неправильно заряжать, то через 3…4 цикла глубокой разрядки емкость у них уменьшается в разы. Соответственно, процесс зарядки для них критически важен.

Поскольку кальциевые аккумуляторы изготавливают по особой технологии, то и процесс заряжания у них особый. Так, для этого необходимо использовать зарядные устройства, способные выдавать постоянный электрический ток с диапазоном напряжение 16,1…16,5 Вольта. Соответственно, если какой-либо блок питания выдает максимальное значение напряжения, равное 14,8 Вольта, а дальше его «отсекает» электроника, то в таком случае батарея зарядится на 45…50% своей емкости. Если же аналогичное значение будет равным 15,5 Вольта, то зарядка произойдет на 70…80% емкости. Соответственно, до нормального 100% заряда так не дойти никогда (отличное зарядное устройство для зарядки кальциевых аккумуляторов — «Орион Вымпел-55» с программируемым циклом).

Интересно, что электрические генераторы современных легковых автомобилей не в состоянии выдать столь высокое напряжение. Обычно оно не превышает значения в 15 Вольт. Соответственно, кальциевый аккумулятор не может зарядиться, будучи установленным в машине. Генератор просто не позволяет ему разрядиться. Однако учитывая суровые отечественные зимы, холод и тяжелые условия эксплуатации могут сделать свое «черное» дело, и разрядить кальциевую АКБ. Поэтому ее нужно периодически подзаряжать (приблизительно раз в месяц)! Однако для этого нужно иметь зарядное устройство с программируемыми режимами. Делать подзарядку нужно по такому алгоритму:

• Установить значение напряжения на зарядном устройстве, равное 16,1 Вольт. Значение тока будет равным 10% от емкости аккумулятора (например, если емкость батарее равна 60 А·ч, то значение тока будет 6 Ампер).
• В таком режиме нужно зарядить аккумулятор до того момента, когда значение силы зарядного тока не опустится до 0,5 Ампер. Это может занять как несколько минут, так и несколько часов, все зависит от разряженности аккумулятора, его емкости и общего технического состояния.
• Установить два режима. Верхний — значение напряжения 16,1 Вольта и 3 Ампера. Нижний — 13,2 Вольта и 0 Ампер.
• Устроить так называемые «качели». Их смысл заключается в том, при токе 3 Ампера значение напряжения плавно растет до значения 16,1 Вольта. При достижении этого значения ток пропадает (равен нулю), а напряжение плавно падает до значения 13,2 Вольта. Далее ток опять ставится равным 3 Ампера и напряжение вновь растет до 16,1 Вольта. Далее все повторяется.
• По мере зарядки аккумулятора временные промежутки переключения режимов будут уменьшаться. Изначально процесс возрастания напряжения будет составлять несколько десятков минут, а время уменьшения будет очень быстрое. Однако со временем будет происходить обратная ситуация. То есть, падение напряжения до 13,2 Вольт будет растягивать на минуты, а возрастание его до 16,1 Вольт составит меньше одной минуты. Такая ситуация сигнализирует о том, что кальциевый аккумулятор полностью зарядился.

Как проверить исправность генератора?

Если есть сомнения, можно поехать в автосервис и провести диагностику. Проще и быстрее купить мультиметр и сделать диагностику самостоятельно. Переведите мультиметр в режим замера напряжения и постоянном токе и коснитесь клемм проводов АКБ. Нормальные показатели напряжения находятся в диапазоне от 13,8 до 14,8 В. Если цифра меньше нижней границы, то с генератором могут быть проблемы.

Тем же прибором коснитесь контакта генератора с маркировкой «30» («B+») чтобы измерить напряжение на выходе. Цифры там должны быть такими же — 13,8 до 14,8 В. Если у вас есть амперметр, замерьте силу тока на выходе генератора в разных условиях:

на холостых оборотах; с обогревом сидений и стекол; с включенным кондиционером; при увеличении количество оборотов двигателя. Полностью исправный генератор должен выдавать одинаковые показатели тока вне зависимости от условий.

Замеры напряжения на клеммах АКБ

Причины при которых нет зарядки генератора

1. Износ щёток

Самая распространенная причина, при которой генератор не заряжает аккумулятор. Это износ щеток. Угольные контакты, которые передают напряжение от реле регулятора на обмотки ротора стираются, контакт пропадает. При этой неисправности контрольная лампа на щитке приборов перестаёт загораться.

То есть при включенном зажигании, если всё исправно должна загореться контрольный значок зарядки. Двигатель заводится и лампа гаснет. Это означает что генератор работает и заряжает аккумулятор.

В случае если нет контакта на щетках. Лампочка при включении зажигания не загорается. Убедиться в том что именно причина в контактах можно.

   Провод который идет на реле регулятор необходимо замкнуть на массу. Включить зажигание. Лампочка должна загореться. Это означает что нет контакта между щетками и контактными кольцами. Либо произошел обрыв в обмотке ротора.

Если при замыкании провода на корпус контрольная лампочка зарядки не загорелась. Значит, перегорел светодиод. Который подсвечивает значок зарядки. Либо обрыв провода. Требуется прозвонить цепь от реле регулятора до щитка приборов.

2. Неисправность реле-регулятора

Как проверить заряжает ли генератор аккумулятор в случае выхода из строя интегральной схемы реле регулятора. Наблюдается возникновение двух неисправностей. Генератор перестаёт выдавать зарядку. Потому что реле регулятор не подаёт напряжение на обмотку ротора. Либо напротив напряжение генератора растет при увеличении оборотов. Тем самым превышается допустимое для работы электрической системы автомобиля напряжение. Это может привести к перезаряду аккумулятора. Что приведет к разрушению пластин и замыканию аккумулятора. Избыточное напряжение так же приведет к выходу из строя приборов электрооборудования автомобиля.

Проверка реле регулятора

Реле регулятор можно проверить. При помощи блока питания способного плавно изменять напряжение от 10 до 20 вольт.

Реле регулятор соединяется по следующей схеме:

При увеличении напряжения свыше 14.2 _+ 0,3 вольта лампочка должна погаснуть. В случае уменьшения напряжения лампочка загорается. Это значит что реле регулятор исправен

3. Слабое натяжение ремня привода генератора.

Если возникло сомнение того что генератор не дает зарядки проверить в  первую очередь необходимо натяжение приводного ремня. Потому что возникающие магнитные потоки создают сопротивление вращению ротора. Когда генератор включается в работу. Слабо натянутый ремень проскальзывает на шкиве генератора. Ротор перестаёт вращаться. Генератор не выдаёт напряжение

Если на натяжение ремня сразу не обратить внимание. Диагностика генератора не даст результатов

По сути дела неисправность придется искать на исправном генераторе. Эта неисправность относится к разряду курьёзных. Но на неё очень часто попадаются.

Это внешние признаки того как проверить заряжает ли генератор аккумулятор. Если их оказалось недостаточно для того чтобы определить неисправность. Далее следует снять генератор. Разобрать его и отдельно проверить его элементы.
