Принцип работы генератора автомобиля – все просто и понятно!

Неисправности генератора и способы их устранения

Электрооборудование автомобиля имеет свойство ломаться. При этом наибольшие проблемы возникают с АКБ и генератором.

В случае выхода из строя любого из этих элементов эксплуатация ТС в нормальном режиме работы становится невозможной или же авто оказывается вовсе обездвиженным.

Все поломки генератора условно делятся на две категории:

  • Механические . В этом случае проблемы возникают целостностью корпуса, пружин, ременным приводом и прочими элементами, которые не связаны с электрической составляющей.
  • Электрические . Сюда относятся неисправности диодного моста, износ щеток, замыкание в обмотках, поломки реле регулятора и прочие.

Теперь рассмотрим список неисправностей и симптомы более подробно.

1. На выходе недостаточный уровень зарядного тока:

  • Пробуксовка приводного ремня. Решение — натянуть ремень и проверить подшипники на факт исправности, симптомы – свист ремня генератора.
  • Зависание щеток. Для начала стоит вычистить щеткодержатель и щетки от загрязнений и убедиться в достаточности усилия.
  • Обрыв цепочки возбуждения, подгорание контактных колес. Первая проблема решается путем поиска и устранения обрыва, а вторая — посредством зачистки и проточки контактных колец (если это требуется).
  • Выход из строя регулятора напряжения.
  • Задевание ротором статорного полюса.
  • Обрыв цепочки, объединяющий генератор и АКБ.

2. Вторая ситуация.

Когда автомобильный генератор выдает необходимый уровень тока, но АКБ все равно не заряжается.

Причины могут быть разными:

  • Низкое качество протяжки контакта «массы» между регулятором и основным узлом. В этом случае проверьте качество контактного соединения.
  • Выход из строя реле напряжения — проверьте и поменяйте его.
  • Износились или зависли щетки — замените или очистите от грязи.
  • Сработало защитное реле регулятора из-за наличия замыкания на «массу». Решение — отыскать место повреждения и убрать проблему.
  • Прочие причины — замасливание контактов, поломка регулятора напряжения, витковое замыкание в обмотках статора, плохое натяжение ремня.

3. Генератор работает, но издает повышенный шум.

Вероятные неисправности:

  • Замыкание между витками статора.
  • Износ места для посадки подшипника.
  • Послабление шкивной гайки.
  • Разрушение подшипника.

Ремонт генератора автомобиля всегда должен начинаться с точной диагностики проблемы, после чего причина устраняется путем профилактических мер или замены вышедшего из строя узла.

Общие сведения

С ростом научного прогресса и получением электрического тока, являющимся одним из основных видов энергии, жизнь человека стала намного комфортнее. Ведь благодаря ему, а точнее, его работе, приводятся в движение различные механизмы, освещаются и обогреваются помещения и так далее.

Ток в проводнике появляется за счёт электродвижущей силы (ЭДС), заставляющей перемещаться частицы, несущие заряд в проводнике. Если проводник испытывает воздействие магнитного поля, то это явление называется электромагнитной индукцией.

Иными словами, если соблюдается следующее условие: двигается проводник в магнитном поле или электромагнитное поле совершает движение вокруг проводника, то в последнем появляется электрический ток. В результате этого явления были созданы трансформаторы, электродвигатели и генераторы.

В современных генераторах этот контур содержит минимум три обмотки, необходимые для создания большей ЭДС. Для чёткого понимания предназначения и процессов, протекающих при преобразовании электроэнергии, нужно ознакомиться с устройством и принципом действия генератора (ЭГ).

Система охлаждения

Двигатель разогревается до высоких температур, а перегрев для мотора очень страшен. Для этого существует система охлаждения, один из элементов которой – радиатор. Что он собой являет? Давайте рассмотрим, как устроен радиатор охлаждения автомобиля. Зачастую, он имеет несколько секций, сердцевину, а также детали крепления. Жидкость, которая поступает из рубашек охлаждения двигателя, должна охлаждаться в радиаторе. Сердцевина – это тонкие пластины, через которые идут плоские вертикальные трубы. Они припаяны к пластинам. Жидкость проходящая через сердцевину и трубки, интенсивно охлаждается.

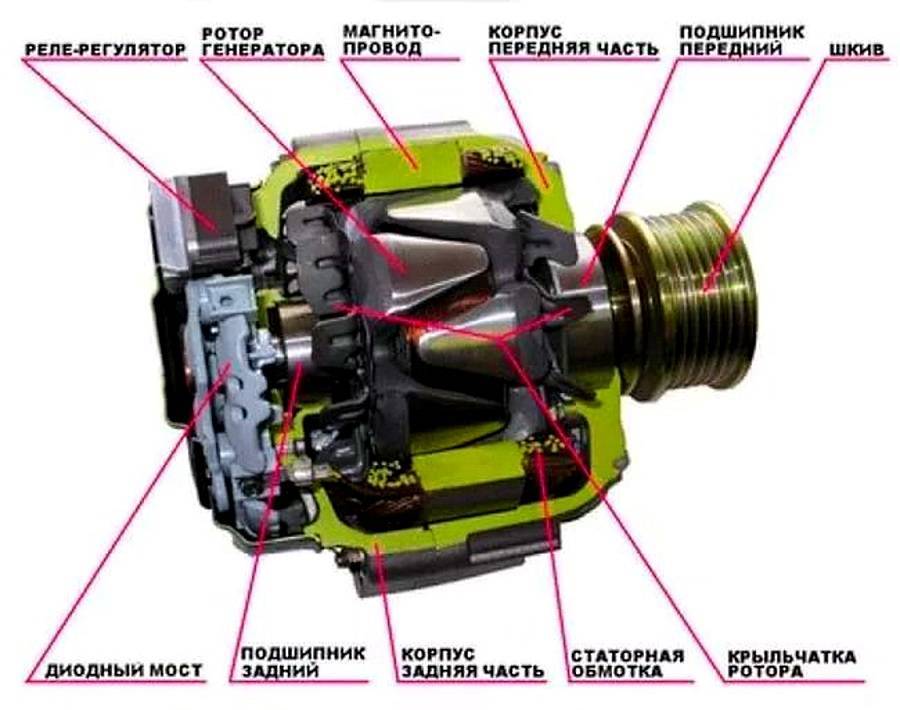

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щеткодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Новые автомобили чаще всего оборудованы электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку. В свою очередь на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы стоп-старт.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

  1. Аккумулятор.
  2. Генератор.
  3. Блок предохранителя.
  4. Ключ зажигания.
  5. Приборная панель.
  6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигания идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Наиболее опасным для генератора является замыкание пластин теплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Регулятор напряжения — функции, типы, контрольная лампа

Ключевым элементом генераторной установки является регулятор напряжения — устройство, поддерживающее безопасный уровень U на выходе статора.

Такие изделия бывают двух типов:

  • Гибридные — регуляторы, электрическая схема которых включает в себя как электронные приборы, так и радиодетали.
  • Интегральные — устройства, в основе которых лежит тонкопленочная микроэлектронная технология. В современных автомобилях наибольшее распространение получил именно этот вариант.

Не менее важный элемент — контрольная лампа, смонтированная на приборной панели, по которой можно делать вывод о наличии проблем с регулятором.

Зажигание лампочки в момент пуска мотора должно быть кратковременным. Если же она горит постоянно (когда генераторная установка в работе), это свидетельствует о поломке регулятора или самого узла, а также необходимости ремонта.

Принципиальная схема

Принципиальная схема приставки изображена на рис. 1. Приставка к осциллографу позволяет проверять практически все элементы, устанавливаемые в радиоэлектронные устройства бытовой аппаратуры: от резисторов до управляемых вентилей (тиристоров), а также дает возможность оценить качество потенциометров, катушек индуктивности, исправность переключателей, реле, трансформаторов и т. д.

Таким образом, один осциллограф может заменить почти всю измерительную лабораторию входного контроля. Необходимо иметь в виду, что осциллограф служит не только для наблюдений различных процессов, связанных с изменением формы напряжения.

Рис. 1. Принципиальная электрическая схема приставки к осциллографу.

Осциллограф можно использовать как электронный вольтметр, омметр, а применяя приставку к осциллографу, можно наблюдать на экране осциллографа характеристики транзисторов, что расширяет возможности использования осциллографа в ремонтной и любительской практике.

Эффект электромагнитной индукции

Основой появления в проводнике электрического тока является электродвижущая сила — ЭДС. Она способна заставить перемещаться заряженные частицы, которых много в любом металле. Эта сила появляется только в случае, если проводник испытывает на себе изменение интенсивности магнитного поля. Сам эффект получил название электромагнитной индукции. ЭДС тем больше, чем больше скорость изменения потока магнитных волн. То есть, можно возле постоянного магнита перемещать проводник, или на неподвижный провод влиять полем электромагнита, меняя его силу, эффект будет один и тот же – в проводнике появится электрический ток.

Над этим вопросом в первой половине XIX века работали ученые Эрстед и Фарадей. Они же и открыли это физическое явление. В последствии на основе электромагнитной индукции были созданы генераторы тока и электродвигатели. Интересно, что эти машины легко могут быть преобразованы друг в друга.

Основные узлы устройства автомобиля

Несмотря на огромное число моделей и брендов, при детальном рассмотрении оказывается, все легковые транспортные средства устроены одинаково.

Основные части любого автомобиля:

  1. Двигатель (мотор). Устройство трансформирует тепловую энергию в механическую, что необходимо для передачи крутящего момента к колесам. Другими словами, благодаря ему машина едет;
  2. Трансмиссия (силовая передача). Отвечает за тот самый крутящий момент, который стимулируется источником энергии от мотора. В данный узел входят следующие агрегаты: коробка передач, сцепление, карданная передача, ведущий мост;
  3. Ходовая часть (в простонародье – «ходовка»). Механическая основа движения автомобиля. Конструкция включает переднюю и заднюю подвески, колеса, ведущие мосты;
  4. Системы управления. Собственно говоря, это рулевая система (чтобы ехать) и тормозная (чтобы останавливаться);
  5. Электрооборудование. Сюда входят аккумулятор, проводка, генератор. Словом – источники и потребители тока.

Все перечисленные элементы крепятся к несущей конструкции – кузову автомобиля. Последний состоит из днища, передних и задних лонжеронов (силовые детали каркаса, делающие его прочным и устойчивым), моторного отсека, крыши и навесных элементов (двери, капот, крышка багажника, бампер, крылья).

Данный перечень — лишь «верхушка айсберга», но ее вполне достаточно, чтобы начать понимать базовый принцип устройства автомобиля.

Если вы ищете учебник или пособие, в котором легко и доступно, «для чайников», расписано устройство автомобиля, рекомендуем обратить внимание на книгу Бескаравайного М.И. «Устройство автомобиля просто и понятно для всех»

Пособие легко скачать в Интернете из любой онлайн-библиотеки.

Как устроен ДВС в автомобиле. «Просто и понятно».

Здравствуй, мой многоуважаемый читатель! Как ты наверное понял, сейчас пойдёт речь об устройстве двигателя в автомобиле, но перед этим я хотел бы сказать, что я запускаю целый цикл статей, который включает в себя разбор всех устройств находящихся в автомобиле. Если интересно, то переходи на мой канал и узнай, как полностью устроен автомобиль.

Итак, начнём с простого. Двигатель внутреннего сгорания или же кратко ДВС

— это самый распространённый тип двигателя, использующийся в автомобилях и не только.

Основные механизмы двигателя,

которые характеризуют его производительность:

Цилиндр – это самая важная часть силового агрегата, в автомобиле их как правило 4 и более.

• Свеча зажигания

— генерирует искру, которая воспламеняет топливно-воздушную смесь. Благодаря этому и происходит процесс сгорания топлива. На один цилиндр приходятся по одной свече.

• Клапаны впуска и выпуска

— клапан впуска открывается, когда нужно впустить топливо, а клапан выпуска открывается тогда, когда нужно выпустить отработанные газы.

Оба клапана крепко закрыты, когда в двигателе происходят такты сжатия и сгорания. Это обеспечивает необходимую полную герметичность.

• Поршень

— представляет собой металлическую деталь, которая имеет форму цилиндра. В двигателе выполняет движение вверх-вниз.

Поршневые кольца — служат уплотнителями внешней кромки поршня и внутренней поверхности цилиндра. Также они имеют две цели:

— не дают попадать горючей смеси в картер ДВС из камеры сгорания в моменты сжатия и рабочего такта.

— не дают попасть маслу из картера в камеру сгорания, ведь там оно может воспламениться. Если автомобиль начинает сжигать масло, это говорит о том, что нужно менять поршневые кольца, которые уже не обеспечивают должного уплотнения.

Шатун — служит соединительным элементом между поршнем и коленчатым валом.

• Коленчатый вал

— преобразует поступательные движения поршней во вращательные

• Распределительный вал

— основная деталь газораспределительного механизма (ГРМ) , служащего для синхронизации впуска или выпуска и тактов работы двигателя.

Принцип работы двигателя внутреннего сгорания:

Существует 4 такта работы ДВС:

Такт

— это процесс, происходящий в цилиндре за один ход поршня.

1 такт — впуск.

Открывается впускной клапан, топливо заполняет цилиндр, тем самым поршень сдвигается с верхней мёртвой точки вниз.

2 такт — сжатие.

Цилиндр начинает подниматься вверх, тем самым сжимая топливо, находящиеся в цилиндре до размеров камеры сгорания.

3 такт — рабочий ход.

После того, как топливо во втором такте сжалось до размеров камеры сгорания, свеча зажигания поджигает топливную смесь, тем самым заводя двигатель. Данный такт является самым ключевым, т.к. благодаря ему автомобиль начинает работать.

4 такт — выпуск.

После третьего такта, в цилиндре вырабатываются газы, тем самым опуская поршень до нижней мёртвой точки. В данном такте открывается выпускной клапан и газы выходят наружу.

Параметры генератора

Работу генератора оценивают по нескольким параметрам:

  • номинальный ток и номинальное напряжение;
  • номинальная частота возбуждения;
  • частота самовозбуждения;
  • коэффициент полезного действия (КПД).

Номинальное напряжение для бортовой сети автомобиля от генератора 12В или 24В. Токоскоростная характеристика показывает зависимость силу тока от частоты вращения генератора.

Характеристика генератора

Напряжение генератора можно измерить мультиметром. При всех выключенных потребителях без нагрузки на холостом ходу мультиметр должен показывать напряжение в пределах 14,3В – 15,5В. Если напряжение после запуска двигателя свыше 14В, то это может говорить о разряде АКБ и зарядке его генератором. При поочередном включении потребителей (фары, подогрев, кондиционер и т.д.) напряжение уменьшается примерно на 0,2 после каждого включения. Но в итоге напряжение не должно снижаться ниже 12,8В. Если значение меньше, то аккумулятор начнет разряжаться. Если напряжение, наоборот, сильно высокое (14В и выше), то это может привести к выходу АКБ из строя. При этом на выходе самого аккумулятора напряжение должно быть в пределах 12,6В – 12,7В.

Напряжение генератора под нагрузкой может отличаться от номинальных значений 12В. После включения всех потребителей тока значение должно быть в пределах 13,5В – 14В. Если ниже, то это может указывать на неисправность устройства. Допустимым пределом считается 13В.

На картинке ниже показана подробная схема подключения генератора в автомобиле.

Схема подключения генератора

Классический генератор

Конструкция содержит двигатель, работающий на жидком топливе, вращающий генератор. Обороты ротора должны быть стабильными, иначе качество выработки электричества снижается. При износе генератора скорость вращения становится ниже, что является существенным недостатком устройства.

Если нагрузка на генератор ниже номинальной, он будет частично работать вхолостую, съедая лишнее топливо.

Поэтому важно при его приобретении сделать точный расчёт требуемой мощности, чтобы он был правильно загружен. Нагрузка ниже 25% запрещается, так как это влияет на его долговечность

В паспортах указаны все возможные режимы работы, которые необходимо соблюдать.

Многие виды классических моделей имеют приемлемые цены, высокую надёжность и большой диапазон мощностей

Важно загружать его как следует и вовремя производить техосмотр. На рисунке ниже представлены модели бензинового и дизельного генераторов

Классический генератор: а) – бензиновый генератор, б) – дизельный генератор

Дизельный генератор

Генератор приводит в действие двигатель, работающий на дизельном топливе. ДВС состоит из механической части, панели управления, системы подачи топлива, охлаждения и смазки. От мощности ДВС зависит мощность генератора. Если она требуется небольшая, например, на бытовые приборы, целесообразным является применение бензинового генератора. Дизельные генераторы применяются там, где нужна большая мощность.

ДВС применяются в большинстве с верхней установкой клапанов. Они компактней, надёжней, удобны в ремонте, меньше выделяют токсичных отходов.

Генератор предпочитают выбирать с корпусом из металла, поскольку пластик менее долговечный. Устройства без щёток долговечней, а вырабатываемое напряжение более стабильное.

Ёмкость топливного бака обеспечивает работу на одной заправке не более 7 часов. В стационарных установках применяется внешний бак с большим объёмом.

Бензогенератор

В качестве источника механической энергии наиболее распространён четырёхтактный карбюраторный двигатель. Большей частью применяются модели от 1 до 6 кВт. Есть устройства до 10 кВт, способные обеспечить на определённом уровне загородный дом. Цены бензиновых генераторов являются приемлемыми, а ресурс – вполне достаточным, хотя и меньшим, чем у дизельных.

Генератор выбирается в зависимости от нагрузок.

Для больших пусковых токов и при частом применении электросварки лучше использовать синхронный генератор. Если взять асинхронный генератор мощнее, он справится с пусковыми токами

Однако, здесь важно, чтобы он был загружен, иначе бензин будет расходоваться нерационально

Устройство простейшего генератора

Простейший генератор представляет собой обыкновенную прямоугольную рамку, которая размещена между магнитами с разными полюсами. Для снятия напряжения с вращающейся рамки используют токосъемные кольца.

В автомобилестроение используют электромагниты – катушки индуктивности или обмотки медного провода. При прохождении электрического тока через обмотку, последняя насыщается электромагнитными свойствами. Для возбуждения обмотки используется аккумуляторная батарея.

Устройство автомобильного генератора переменного тока

Автомобильный генератор состоит из корпуса с крышками, в которых имеются отверстия для вентиляции. Ротор устанавливается в подшипниках 2 и вращается в них. Привод ротора осуществляется путем ременной передачи (ремень одевается на шкив). Ротор выступает электромагнитом (обмоткой). Ток на обмотку поступает с помощью двух медных колец и графитных щеток, которые соединены с электронным регулятором. Электронный реле регулятор отвечает за напряжение на выходе, которое должно находиться в пределах 12 Вольт вне зависимости от частоты вращения шкива привода генератора. Реле регулятор может встраиваться в корпус, а может находиться отдельно.

Статор – представляет собой три медные обмотки, которые соединяются в треугольник. К точкам соединения обмоток подключается выпрямительный мост, который состоит из 6 полупроводниковых диодов, которые служат для преобразования переменного напряжения в постоянное.

Генера́тор (с латыни generator означает «производитель») — устройство, что вырабатывает электроэнергию, производит продукты или преобразует один вид энергии в другой.

Автомобильный генератор — устройство, которое преобразует механическую энергию вращения коленчатого вала двигателя автомобиля в электрическую.

Автомобильный генератор применяется для питания потребителей электроэнергии, таких как система зажигания, приборы освещения, бортовой компьютер автомобиля, системы диагностики, а также для зарядки аккумуляторной батареи (АКБ).

От надежности работы генератора зависит бесперебойность работы остальных систем автомобиля и других его компонентов. Мощность современного автомобильного генератора составляет 1 кВт.

Принцип работы автомобильного генератора

Первые автомобильные генераторы были генераторы постоянного тока. Они требовали много внимания к себе, что обуславливалось частым обслуживанием и контролем работы устройства.

Затем был придуманы диодные выпрямители, что значительно увеличило ресурс работы генератора и увеличило срок его работы. Генераторы с диодными выпрямителями тока стали называться генераторами переменного тока. На производство генератора переменного тока уходило меньше материалов, соответственно он стал легче и значительно меньше, а КПД вырос, обеспечивая более стабильный ток на выходе.

В современных иномарках используют синхронные трехфазные генераторы переменного тока, а в качестве выпрямителя – трехфазный выпрямитель Ларионова.

От поворота ключа до выдачи напряжения…

Во время поворота ключа замка зажигания в рабочее положение питание подается на обмотку возбуждения и генератор начинает отдавать ток в нагрузку. За управление током в обмотке возбуждения отвечает стабилизатор напряжения, который входит в щеточный узел генератора. Питание стабилизатора напряжения осуществляется от выпрямителя.

Ротор генератора приводится во вращение от коленчатого вала через шкив посредством клинового ремня. В обмотке возбуждения создается электромагнитное поле, которое индуцирует электрический ток в фазовых обмотках статора.

Выдаваемый ток – скачкообразный и зависит от частоты вращения коленчатого вала двигателя, поэтому для его стабилизации применяется стабилизатор напряжения.

Напряжение бортовой сети в работающей системе должно находится в пределах 13,8-14,2 В, что обеспечит нормальную подзарядку АКБ.

На крупногабаритных автомобилях используются автомобильные генераторы повышенной мощности 24 В.
