Ремонт и обслуживание ВАЗ 2114: генератор

Из чего состоит генератор на ВАЗ-2114

Генератор проявляет из себя трехфазное устройство, которое действует с переменным током. Все это оснащается специализированой частью выпрямителей, которые преобразовывают переменный ток в постоянный ток.

Генератор на ВАЗ-2114 состоит из следующих деталей:

Крышки, которых всего две. Обычно их изготавливают из алюминия, и они имеют в себе пазы, в которые присоединяют подшипники. Задняя часть крышки оснащена также специализированной клеммой с помощью, которой присоединяется с АКБ. Также там находится разъем, где напряжение подается на обмотку возбуждения

На задней крышке располагается конденсатор, и его используют для того, что убирать различные радиопомехи.
Не забываем о еще важной детали – цилиндр сердечника статора, который изготавливают из специального трансформаторского железа. Также в нем находятся пазы, где укладывается обмотка

Есть еще и выводы для соединений деталей с выпрямительным блоком. Крышка прикручивается к ней благодаря винтикам.
Оборудование, которое располагается на валу цилиндра, называется обмотка возбуждения. К ней присоединяется к медным кольцам, который обеспечивается контакт. Чтобы сделать монтаж приводного шкива, нужно использовать шпоночную канавку, которая располагается в передней части вала.
Щетки генератора, которые производят из цельного узла, совмещенные с электронными реле. Это скрывается за прочным корпусом, который крепится к щеткодержателю.
На задней крышке располагается блок диодов. Их примерное количество составляет 9 штук и 6 из них являются основными. Этот аппарат установлен на полукруглые пластины, которые тоже сделаны из алюминия. Благодаря этому проводники быстро охлаждаются.

Основными неисправностями о которых мы не раз говорили на сайте provaz2114.ru генератора являются:

  1. Предохранитель сломался. Чтобы исправить поломку, нужно поменять предохранитель. Только сначала надо выяснить причину поломки.
  2. Цепь, которая питала приборы, оборвалась. Непременно нужно проверить соединение провода с другими контактами.
  3. В замке зажигания случилась поломка. Обязательно нужно убедиться в исправной работе платы от замка зажигания.
  4. Не правильно работает лампа контрольной.
  5. Щетки работают не правильно. Чтобы избавится от неисправности, нужно заменить щеткодержатель и щетки. Контактные кольца необходимо прочистить с помощью бензина или обработать WD – 40.
  6. Не работает регулятор напряжения.
  7. Ремень генератора повредился или стал работать плохо.
  8. Не работает подшипник.

ПРИЗНАКИ НЕИСПРАВНОСТЕЙ ГЕНЕРАТОРНОЙ УСТАНОВКИ


Не идет зарядка на АКБ

  • Недозаряд или перезарядка аккумуляторной батареи;
  • Плохой свет фар при работающем двигателе, неудовлетворительная работа «дворников» и других потребителей электроэнергии;
  • Сильное увеличение яркости света фар, кипение электролита в аккумуляторе;
  • Наличие посторонних шумов со стороны генераторной установки.

НЕИСПРАВНОСТИ ЩЁТОЧНОГО УЗЛА

В этом узле могут быть проблемы с электронным регулятором и щётками. Замена щёток генератора ВАЗ 2115 может быть произведена без его снятия с двигателя. Проверить этот блок не снимая с генератора невозможно, поэтому, если есть такая возможность, то можно просто поменять щётки. Проверить его работу можно, присутствует регулируемый источник питания и контрольная лампочка. Подключают питание к «+» и «-» регулятора, а лампочку к щётке. Она должна светиться, а при увеличении входного напряжения до 15-16 вольт лампочка тухнет. Если этого не происходит, то нужна замена таблетки. Давайте рассмотрим признаки износа щёток. Об этом будет свидетельствовать:

Низкое бортовое напряжение;
Отсутствие зарядки аккумулятора;
Скачки напряжения зарядки.

Щётки в свободном состоянии должны иметь длину не менее чем 0,5 см. При меньшей длине производится их полная замена. Проверяют состояние щёток и их свободное перемещение в пазах. Если есть зависание, его можно устранить капелькой масла в пазы. Проверьте контактные кольца, их поверхность, на наличие выработки. При её наличии нужно отшлифовать мелкой шкуркой поверхность колец. Когда выполнена замена щёток генератора ВАЗ 2114, то работоспособность восстановится через несколько минут, после притирания щёток и контактных колец.


Щеточный узел

ДИОДНЫЙ МОСТ И ЕГО ПРОБЛЕМЫ

Признаки неисправности диодного моста генератора могут быть такими:

  1. Полное отсутствие зарядки;
  2. Напряжение зарядки значительно выше нормы.

Всё это может вызвать большие негативные последствия для всей электрической системы автомобиля. Ремонт генератора своими руками возможен, но при условии наличия опыта и приборов для работы с электрооборудованием. Например, выявлены признаки поломки диодного моста, требуется его ремонт.

Чаще всего в таком случае происходит пробой силовых диодов «подковы». Заменить их не очень сложно, проблема состоит в том, что их нет в запасных частях. Можно поискать у ремонтников, которые занимаются ремонтами электрооборудования автомобилей. Проще и дешевле будет приобрести новый блок с диодным мостом, и поставить его взамен вышедшего из строя. Замена диодного моста производится в таком порядке:

  • Монтируют в блоке контактный болт с изоляционными втулками и гайками зажимают его;
  • Поправляют и устанавливают на место выводы обмоток статора и завинчивают гайки в местах их присоединения;
  • Ставят на место болты, крепящие выпрямительный блок и затягивают их;
  • Устанавливают на своё место щёточный узел с регулятором, и закрепляю его винтами на корпусе задней крышки;
  • Устанавливают защитный кожух из пластика и фиксируют тремя фиксаторами.

После этого прибор можно монтировать на место установки, подсоединить провода, надеть и натянуть приводной ремень, и можно проверить его работу.


Диодный мост (выпрямитель)

Демонтаж и установка электрогенератора

Процедуры снятия и монтажа генерирующего узла будут рассмотрены на примере ВАЗ 2108, 2109. Алгоритм процедуры демонтажа:

  1. Отключение аккумулятора авто.
  2. Отсоединение клемм генератора (находятся справа).
  3. Ослабление гайки регулировки натяжки приводного ремня (находится сверху).
  4. Снятие ремешка со шкива.
  5. Демонтаж регулировочной планки (та же планка, где ослаблялась гайка).
  6. Откручивание крепежных болтов кронштейна.

После этого генерирующий узел можно вынимать. Снять генератор, например, на ВАЗ 2114 с 16-клапанным ДВС от «Супер Авто» можно согласно такой же последовательности. Ставить устройство необходимо в обратном порядке.

Генератор ваз 2110

Назначение

Генераторная установка является достаточно надежным устройством, хорошо переносящую как повышенную вибрацию силового агрегата, так и большие перепады подкапотных температур, а так же имеющей высокую стойкость к воздействиям влажной среды и грязи.Параметры выходного тока генератора должны быть стабильны на всех режимах работы двигателя, при любых его нагрузках и частотах вращения.Главными требованиями, стоящими перед генератором, являются:

  • Параметры генерируемого электрического тока должны быть таковы, что бы при любых режимах работы двигателя и нагрузки на бортовую сеть автомобиля не только не происходил интенсивный разряд аккумуляторной батареи, но и происходила ее подзарядка;
  • При любой частоте вращения двигателя и изменении нагрузки во всем диапазоне его работы напряжение в электрической цепи автомобиля должно быть стабильным и соответствовать заявленной величине.

Устройство

Прежде чем искать в своем ваз 2110 неисправности генератора необходимо знать что принципиальная конструкция и принцип его работы одинаковы для всех типов автомобилей. Они могут различаться лишь в габаритах, качеством изготовления и расположением монтажных креплений.
Поэтому для расширения своего кругозора можете прислушиваться к советам владельцев всех марок автомобилей, благо некоторые запасные части генераторов взаимозаменяемы.

Замена в генераторе ваз 2110

На фото выделены основные составляющие генератора:

  1. Шкив ремня генератора(надеюсь пояснять его назначение нет необходимости);
  2. Корпус, состоящий из передней половинки находящейся со стороны шкива и задней, которая устанавливается со стороны контактных колец. Помимо этого в задней части корпуса размещен щеточный узел, выпрямитель, регулятор напряжения, а также выводы электропроводки для подключения к электрической цепи автомобиля.

В корпусе устанавливается статор, и размещаются опорные подшипники ротора, так же на нем имеются крепления для установки генератора на двигатель автомобиля.

  1. Ротор с обмотками возбуждения выводы которых соединены с цилиндрическими, выполненных из меди контактными кольцами;
  2. Сердце генератора – статор. Именно в пазах между его стальных листов, где находится трехфазная обмотка и вырабатывается необходимый автомобилю электрический ток;
  3. Сборка выпрямительных диодов (без комментариев);
  4. Регулятор напряжений необходимый для поддержания напряжения в электрической цепи автомобиля в заданных параметрах во время изменения нагрузок, частоты вращения генератора и температуры окружающего воздуха;
  5. Щеточный узел, где находятся подпружиненные щетки находящиеся в контакте с контактными кольцами ротора;
  6. Пластмассовая крышка, защищающаяся диодный модуль.

Принцип работы

Приступаем к самой интересной части нашей статьи.Итак, поворачиваем в замке ключ зажигания и:

  • На контактные кольца, через щеточный узел, а затем на обмотку возбуждения ротора поступает электрический ток;
  • В обмотке ротора, который начинает вращаться одновременно с коленчатым валом двигателя, находится магнитное поле, которое пронизывает обмотки статора, вследствие чего на его выводах напряжение с переменным значением;
  • Когда генератор достигает определённой частоты вращения, он переходит в режим самовозбуждения, то есть ток на обмотку возбуждения ротора начинает поступать непосредственно от самого генератора;
  • Вырабатываемое переменное напряжение с помощью блока выпрямителей преобразуется в постоянное. Именно в этом состоянии происходят процессы зарядки аккумуляторной батареи и обеспечения электричеством потребителей тока;
  • Регулятор напряжения включается в работу в процессе движения автомобиля, когда меняются нагрузка на генератор и его частота вращения. Его задачей является регулировка времени включения возбуждающей обмотки ротора.

Это время уменьшается при меньших внешних нагрузках и при возрастающих частотах вращения ротора генератора, и возрастает при увеличении нагрузок и снижении частоты вращения.

Принцип работы генераторной установки переменного тока

Надеюсь, моя краткость не помешала понять вам принцип работы генераторной установки переменного тока, в противном случае в сети всегда можно найти соответствующее по теме видео.

Итак, основными параметрами являются:

  • Номинальные значения напряжения, тока и частоты возбуждения;
  • Частота, с которой происходит самовозбуждение обмотки;
  • Коэффициент полезного действия (КПД).

В нашем случае электрическая система имеет номинальное напряжение в 12 вольт, а номинальным током считается его максимальное количество, получаемое при номинальной частоте вращения генератора (80 ампер при 6000 оборотах в минуту).

Виды неисправностей генератора

Ввиду того, что любой генератор — это электромеханическое устройство, соответственно и разновидностей неисправностей будет две — механические и электрические.

К первым относятся разрушение креплений, корпуса, нарушение работы подшипников, прижимных пружин, ременного привода и другие, не связанные с электрической частью поломки.

К электрическим неисправностям относятся обрывы обмоток, неисправности диодного моста, выгорание/износ щеток, межвитковые замыкания, пробои, биения ротора, неисправности реле-регулятора.

Нередко симптомы, указывающие на характерные неисправного генератора, могут появиться и вследствие совершенно других неполадок. Как пример — плохой контакт в гнезде предохранителя цепи обмотки возбуждения генератора покажет на неисправность генератора. То же подозрение может возникнуть из-за обгоревших контактов в корпусе замка зажигания. Так же, постоянное горение лампы-сигнализатора неисправности генератора может быть вызвано поломкой реле, мигание этой лампы включающего может свидетельствовать о неисправности генератора.

Основные признаки неисправности автогенератора:

  • При работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора.
  • Разрядка или перезаряд (выкипание) аккумуляторной батареи.
  • Тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе.
  • Значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности.
  • Посторонние звуки (вой, писк) исходящие от генератора.

Необходимо регулярно контролировать натяжение и общее состояние ремня привода. При трещинах и расслоениях необходима немедленная замена.

Диагностика

Для проверки генератор можно не снимать. Проверку проводят с помощью тестера. Можно воспользоваться дешевым китайским тестером. Два щупа измерительного прибора нужно подключить к клеммам аккумулятора и проверить напряжение.

Анализ значений напряжения дает возможность судить об исправности генераторной установки. Какое выдает генераторное устройство напряжение, можно узнать из мануала.

Место расположения агрегата

Признаки неисправности устройства:

  • постоянно горит контрольная лампочка зарядки или мигает при работе двигателя;
  • аккумулятор либо не разряжается до конца, либо получает повышенный заряд;
  • недостаточно хорошо светят фары при работающем двигателе, плохая работа других потребителей электроэнергии;
  • слишком большая яркость фар, закипает электролит в аккумуляторной батарее;
  • греется при большом напряжении;
  • повышенные шумы во время работы двигателя со стороны генератора.

Возможны проблемы в щеточном узле, которые могут быть связаны с неисправностью щеток, их размером или с неполадками в трехуровневом регуляторе. Проверить размер и исправность щеток без снятия генератора невозможно. Но поменять щетки можно.

Признаки изношенности щеток:

  • нет зарядки аккумулятора;
  • скачет напряжение при зарядке;
  • бортовое напряжение в сети ниже нормы.

Если щетки имеют длину меньше 0,5 см, то есть не соответствуют нужному размеру, их нужно заменить. Проверяется состояние щеток, как щетки перемещаются в пазах. После замены щеток, генератор восстанавливает свою работу через несколько минут, когда притрутся контактные кольца и щетки.

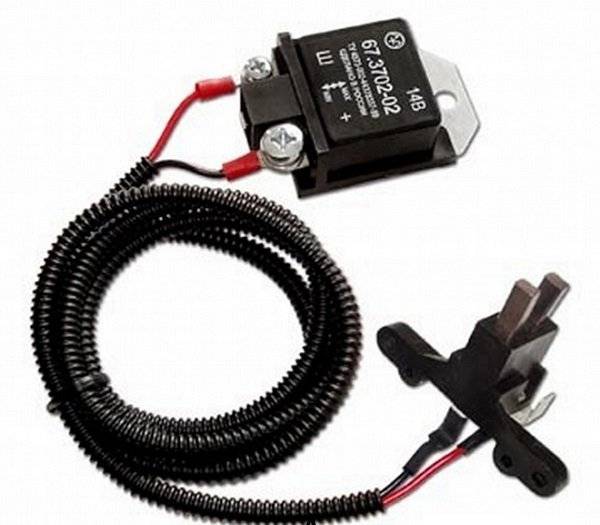

Трехуровневый регулятор напряжения

Вместе с держателями щеток следует проверить трехуровневый регулятор. При исправном регуляторе напряжение должно составлять 14,7 В. Если напряжение меньше 13 В, регулятор нужно менять на новый, так как он поддерживает необходимое напряжение для приборов в бортовой сети. Если регулятор неисправен, то греется установка. Процедура замены трехуровневого регулятора аналогична замене щеток, так как устройства извлекаются вместе.

Возможны проблемы не только со щеками, но и с диодным мостом.

Признаки неисправности диодного моста:

  • полностью отсутствует зарядка;
  • зарядка значительно превышает допустимые значения.

Ремонт диодного моста путем замены его запчастей проблематичен. Поэтому решить проблему можно путем замены диодного моста на новый. При замене диодного моста монтируют контактный болт, устанавливают выводы обмоток статора, устанавливают щеточный узел. После установки защитного кожуха монтируется диодный мост, подключается электропитание  и надевается ремень привода на шкив. После установки ремня на шкив следует проверить натяжение ремня привода.

Принцип работы генератора на автомобиле

Особенность генератора в том, что он вырабатывает переменный ток. Как ни крути, но при работе этой электрической машины можно получить только переменный ток, а уж после преобразовывать его в постоянный. Общая конструкция генератора:

  1. Задняя и передняя крышки с запрессованными подшипниками.
  2. Ротор с обмоткой возбуждения.
  3. Статор с силовыми обмотками – именно с них снимается напряжение.
  4. Диодный мост – выпрямитель трехфазный.
  5. Конденсатор электролитический – для избавления от переменной составляющей тока.
  6. Регулятор напряжения – необходим для точной установки напряжения питания роторной обмотки.
  7. Щетки угольно-графитовые – необходимы для передачи напряжения от реле-регулятора к обмотке ротора.
  8. И остальные компоненты – кронштейны, гайки, болты, ремень.

Для нормальной работы генератора требуется две составляющие:

  1. Вращение.
  2. Магнитное поле (постоянное).

Достаточно вспомнить школьный курс физики – электрический ток появится в обмотке лишь в том случае, если на нее воздействует движущееся магнитное поле. Причем на выходе напряжение будет зависеть напрямую от величины этого самого магнитного поля. Значит, роторная обмотка – это источник постоянного магнитного поля, причем запитывается она через регулятор напряжения, следовательно, на выходе всегда будет одинаковое напряжение.

Со статорной обмотки снимается переменное напряжение. Причем обмоток три, соединены они в «звезду». Следовательно, получаем на выходе три фазы. Необходимо это в первую очередь для того чтобы уменьшить пульсации тока в бортовой сети. При помощи диодного моста, в котором находится шесть полупроводников, происходит выпрямление тока. А конденсатор отсекает всю переменную составляющую. По закону Кирхгофа электролитический конденсатор замещается разрывом при работе в цепи постоянного и проводником в цепи переменного тока.

Снятие генератора с автомобиля и его разборка

Вполне очевидно, что методы поверхностной диагностики далеко не всегда позволяют точно определить неисправность. Более того, чтобы выполнить ремонт, агрегат во многих случаях нужно снимать. При этом на одних моделях (например, генератор на ВАЗ 2107) снять легче, чем на других. Что касается более современных ВАЗ 2114 или ВАЗ 2115, генератор снять несколько сложнее и нужно знать определенные нюансы. Давайте разбираться.

  • Итак, рассмотренный ниже вариант позволяет не снимать защиту двигателя. Для снятия генератора ВАЗ 2114 нужно подготовить: ключи гаечные на 13, на 10, ключ рожковый 17 х 19, головку на 15, а также монтировку,
  • Теперь можно снимать клеммы с АКБ, ослабить ремень генератора и снять его. После осуществляется демонтаж натяжного механизма ремня,
  • После от генератора следует отсоединить провода, отключить разъем на обмотку напряжения,
  • Сам генератор крепится гайкой и длинным болтом. Сначала откручивают болты головкой 15, на которых кронштейн закрепляется на блоке,
  • Теперь делается разворот устройства по направлению по часовой стрелке. Это позволит извлечь ось крепления к кронштейну,
  • После можно выкручивать гайку (ключ на 19) и доставать гайку вместе с втулкой. После из кронштейна ось выбивают надставкой,
  • Завершающим этапом становится извлечение генератора, потянув его вверх,

Чтобы разобрать генератор, нужны ключи рожковые 19 и 10,  а также крестовая отвертка. Сначала снимается защитный кожух на корпусе (следует отжать 3 защелки). Винты крепления щеточного узла выкручиваются отверткой. Затем следует отсоединить провода от вывода реле-регулятора. Далее нужно открутить 4 винта крепления блока выпрямителей.

Следующим шагом будет отключение выводов обмоток и снятие выпрямительного блока. Параллельно снимается  конденсатор, который устраняет радиопомехи. Далее нужно открутить 4 винта, стягивающие корпус, после чего снимается крышка, где стоят контактные кольца. Далее нужно открутить гайку, крепящую шкив. Чтобы это сделать, лучше сразу зажать вал ротора в тиски, тем самым избежав проворачивания.

После нужно снять шкив генератора и упорную шайбу с вала ротора. Затем убирается крышка с ротора. Рекомендуется заранее наметить положение статора относительно крышек, чтобы упростить сборку.

Результатом проделанной работы становится возможность  осмотреть разобранный генератор ВАЗ 2114, провести дефектовку. По окончании сборка и установка генератора на машину производится в обратном порядке. Если же устройство сразу меняется на новое вместо ремонта,  тогда можно сразу перейти к монтажу.

Кстати, не всегда замена генератора ВАЗ 2114 связана только с неисправностями генераторной установки. Например, заменить генератор в машине может быть нужно по причине комплексной установки мощного допоборудования (например,  акустики, усилителей и сабвуферов вместе с подогревами сидений и т.д.)

Что касается 2114, в таком случае многие автолюбители  выбирают вместо устройства на 80 Ампер  более мощный генератор на 115 Ампер (от Лада Приора или ВАЗ Калина).  Дело в том, что в плане крепления нет никаких отличий. Нужно только поменять шкив приводного ремня. Заменив указанный шкив, остается только установить на ВАЗ 2114 генератор от Приоры или Калины.

Основные неисправности генерирующих узлов VAZ

Прежде чем проверить, не снимая, генератор на машине ВАЗ 2115 или другой модели производителя следует знать, что неисправности таких устройств бывают электрическими и механическими.

К электротехническим проблемам относят:

  • поломку диодного моста;
  • неисправность регулятора напряжения;
  • износ щеток, биение роторного вала;
  • обрыв обмотки, пробивание (межвитковое либо на корпус).

Особенности генератора ВАЗ 2108-2115

Механические поломки включают разрушение подшипников, повреждения корпуса, приводного ремня.

Износ, клин шарикоподшипников

Эту проблему можно распознать по специфическому звуку подшипников при вращении вала, наличию вибрации во время работы электрогенератора. Проверять работоспособность подшипников можно по плавности хода вала. Если при вращении слышатся шумы, шарикоподшипники надо менять.

Повреждение обмоток генерирующего узла

Эта неисправность часто встречается на месте соединения концов обмотки с контактными кольцами. Также иногда происходит замыкание обмотки (при ответсвлении проводника, образовании зазаров). При подобных повреждениях перестает заряжаться аккумулятор. Для диагностики поломки нужно:

  • отсоединить от щетки конец обмотки;
  • подключить к отсоединенному концу и зажиму генерирующего узла через вольтметр или лампу аккумуляторную проводку;
  • если лампочка не горит, а стрелка измерительного стоит на месте, можно с уверенностью говорить о наличии обрыва.

Таким образом можно проверить генератор на работоспособность на машине ВАЗ 2110, не снимая его. Этот способ годится также и для большинства других моделей VAZ. При устранении проблемы применяется бескислотная пайка, мягкий припой. Если повреждение произошло внутри катушки, ротор или стартер меняют.

Признаки износа щеток электрогенератора

Проведение диагностики этой поломки возможно без демонтажа генерирующего узла. Если использовать электрогенератор с изношенными щетками, это приведет к полному выходу прибора из строя. Среди признаков проблем со щетками выделяют:

  • частое моргание, тусклый свет фар;
  • медленная зарядка аккумуляторной батареи;
  • произвольное выключение магнитолы.

Такая поломка опасна тем, что во время обслуживания авто мелким деталям часто не уделяется должное внимание. Потому проблема изношенных щеток нередко застает автомобилистов врасплох

Устраняется неисправность путем замены узла.

Неисправность выпрямительного блока

О проблеме может свидетельствовать быстрый разряд аккумулятора. В данном случае можно проверить генератор на машине на работоспособность (для ВАЗ 2110 и других авто приведенной марки).

Чаще всего проблемы начинаются после перегрева элемента, скачков напряжения, механических повреждений. Как правило, поломка связана с пробоем диодов. Это вызывает короткое замыкание контактов статорной обмотки, что приводит к приходу генератора в негодность.

Неполадки с регулятором напряжения

Неисправность нередко возникает на машинах VAZ 2114. При такой неполадке начинаются проблемы с аккумулятором. Также поломку можно диагностировать с помощью мультиметра.

Ремонт генератора ВАЗ 2108-2115

Генератор на автомобиле ВАЗ 2114 должен выдавать напряжение около 13…14 В (при запущенном ДВС). Если устройство начнет давать меньшее либо большее значение, это приведет к снижению ресурса аккумулятора. При высоком напряжении (более 14,5 В) реле должно выключаться. Если регулятор не отключается, это свидетельствует о поломке. Такая неполадка может быть инициирована:

  • коротким замыканием в цепи;
  • некорректным подключением к аккумуляторной батарее;
  • проникновением в корпус влаги.

Регулятор напряжения также может прийти в негодность при нерегулярном обслуживания электрогенератора автомашины.

Диагностика генератора на ваз 2114

Из-за того, что уменьшается зарядка, то в аккумулятор будет поступать все меньше тока. Таким образом, чтобы питать всю бортовую сеть, понадобится еще один генератор и АКБ, который в течение определенного времени разрядится. Однако опаснее будет высокое напряжение. Вследствие чего, могут лопнуть лампы, ЭБУ и перегореть предохранители. Для того чтобы провести диагностику генератора Ваз 2114 необходим будет мультиметр.

С целью качественной диагностики, выполняйте все аккуратно:

  1. Запустите мотор. Если будет, какое либо повреждение в цепи роторной обмотки, то вы увидите, что лампа, которая находится на панели, горит.
  2. Двигатель нужно прогреть до определенной температуры и запустить ближний свет фар.
  3. Замеряем напряжение на клеммах аккумулятора. Главным условием является, частота вращения колевана должна быть примерно 2600-2900 обмоток в минуту.
  4. Если генератор будет неисправен, то показания на вольтметре будет около 13 В.
  5. При выключении света и магнитолы, напряжение должно возрасти примерно до 15 В. Это самое большое значение.

Диагностика генератора

Когда будете проводить диагностику, необходимо обратить взгляд на звуки, с которыми вращается ротор. Частенько могут выходить из строя подшипники.

Устройство генератора ВАЗ 2114

Единый корпус собрал в себе все его элементы. Со всех сторон он закрыт специальными кожушками, обеспечивающими защиту. По внешнему виду деталь может показаться весьма массивной. Но это впечатление обманчиво. Она довольно легка, так как основные элементы выполнены из дюралюминия.

Во время эксплуатации устройство значительно нагревается. Чтобы избежать перегрева в корпусе есть отверстия, обеспечивающие охлаждение устройства. Для обеспечения вращения ротора есть специальные вставленные подшипники качения.

Для осуществления подзарядки и накопления энергии генератор подсоединяется к АКБ. Как только запускается двигатель, устройство начинает свою работу. Большая часть энергии уходит на включение стартера и первый оборот коленвала. В этот период напряжение снижается до 9 вольт и аккумулятору потребуется подзарядка.

О ЗАМЕНЕ ГЕНЕРАТОРНОЙ УСТАНОВКИ НА АВТОМОБИЛЕ

Так получилось, что замена генератора ВАЗ необходима. Необходимая запасная часть приобретена. Кстати, некоторые автолюбители производят замену исправных узлов на более мощные установки. Причины для этого могут быть самые разные. В основном, это установка новых, дополнительных потребителей электроэнергии. Мощные аудиосистемы, хороший свет фар, подсветка обвесов и другие подобные «штучки» требуют увеличение мощности генераторной установки.

В таких случаях обычно приобретают и устанавливают генератор от Приоры или Калины. Его вырабатываемый ток равен примерно 115 А, тогда как штатное устройство выдаёт 80 А.  Его крепление аналогично штатному, только необходимо заменить шкив приводного ремня. Дело – это не очень сложное, справиться с ним под силу даже неопытным водителям.

Необходимый инструмент для замены генераторов:

  • Ключи гаечные на «10», «13»;
  • Рожковый ключ 17х19;
  • Набор отвёрток;
  • Монтировка.

Если работу выполняют в гараже со смотровой ямой, то можно рекомендовать следующий порядок действий:

  1. Отсоединяют защиту двигателя. Можно освободить её только в районе генераторной установки и оставить в подвешенном состоянии;
  2. Ключом на «10» окручивают гайку на выступающем контактном болту генератора и снимают с него провода. Также отключают разъём от щёточного узла;
  3. Вывинчивают болт натяжного устройства, болт крепления его к блоку цилиндров и снимают с двигателя;
  4. Теперь откручивается гайка оси кронштейна для монтажа генератора. Это действие выполняют ключом на «19», снимают гайку с дистанционной шайбой и выбивают ось из кронштейна.

Генератор можно вынуть из моторного отсека и на его место установить новый. Монтаж производится в обратной последовательности. Подключают ранее отключенные провода и разъёмы, ставят на место приводной ремень. После этого его можно опробовать в работе. Перед запуском мотора для опробования, несколько слов о том, как правильно натянуть ремень генератора. Этот процесс несколько отличается для разного рабочего объёма двигателей. При объёме 1,5 литра, ремень натягивают отодвигая корпус генератора монтировкой от блока двигателя. При объёме 1,6 литра, натягивают ремень винтом натяжного устройства.

Берегите свой автомобиль!

Эксплуатация, модификации и замена регулятора напряжения на ВАЗ 2114

Штатные регуляторы напряжения для ВАЗ 2114 обладают особенностью, которая связана с тем, что он выполнен в сборе со щеткодержателем. При том что эти два устройства выполняют разные функции, они собраны в неразъемный прибор и при выходе из строя одного из них, снимать приходится весь комплект.

Сигналом для проверки и замены РН может послужить низкое напряжение бортовой сети ВАЗ 2114 или падение уровня освещенности фарами. Определить это возможно, наблюдая за емкостью бортового аккумулятора. При падении напряжения выдаваемого генератором АКБ плохо заряжается и емкость батареи падает. Если при контроле РН на холодном двигателе напряжение значительно ниже 14,6 В, то регулятор требуется заменить.

В то же время, если РН находится в исправном состоянии, а при проверке щеточного узла установлено, что щетки износились или подгорели, то менять придется весь комплект в сборе. Делать это нужно если они выступают из щеткодержателя менее чем на 5 мм.

Замена регулятора напряжения ВАЗ 2114 возможна своими руками. Это процесс относительно несложный, но требует аккуратного подхода.

Расположение регулятора напряжения на генераторе ВАЗ 2114

Туда, где находится регулятор напряжения на ВАЗ 2114 доступ открытый  и ничего не мешает производить работы. Размещается РН под пластиковой крышкой генератора, которая закрывает всю контактную группу этого электроагрегата.

Перед началом работы необходимо отсоединить контактные провода от аккумулятора.

  • Затем надо найти контактный привод с колодкой, которая одевается на вывод генератора «D». Эту колодку требуется отсоединить.
  • Снять защитный резиновый колпачок с вывода «+». Ключом на «13» открутить гайку, которая закрепляет на контактной шпильке внешние провода и снять их со шпильки.
  • Отщелкнув три зажима по сторонам пластиковой крышки, снять ее. Надо помогать при этом плоской отверткой отжать ее края по окружности от площади соприкосновения с корпусом генератора.
  • Регулятор напряжения закрепляется двумя винтами. С помощью крестовой отвертки их требуется выкрутить.
  • Отключить колодку проводов, подходящих к РН и вытащить корпус регулятора вместе со щетками.
  • Установка нового РН выполняется в обратном порядке. При этом необходимо хорошо зачистить все контакты и проконтролировать плотность их закрепления, в противном случае показатели этого прибора могут быть неправильными.

Помимо штатных регуляторов допускается применение других устройств, которые поддерживают заданные характеристики. К таким приборам относятся термооптимизированный РН «РЕНАТО» и трехуровневый регулятор напряжения.

  1. РН «РЕНАТО» регулирует зарядку в пределах напряжения 13,6 — 14,7 В, в зависимости от того какая поддерживается температура электролита в АКБ. Термодатчик устанавливается на аккумуляторной батарее и соединяется проводом с РН. Продается в комплекте с регулятором.
  2. Трехуровневый РН предназначен для того, чтобы продлить срок службы АКБ. Кроме того он обеспечивает оптимальное напряжение генератора в разных условиях работы и соответственно более эффективную работу светотехнического оборудования и отопительной системы машины.

Трехуровневый регулятор напряжения для ВАЗ 2114

Конструкция этого прибора включает в себя трехпозиционный переключатель, имеющий несколько положений и соответственно режимов:

  • в положении минимум, обозначенным как «min», поддерживается напряжение 13,6 В. Это положение предусмотрено для работы в сложных условиях — при высокой температуре воздуха, более плюс 20 градусов, длительном движении «в гору» или в пробках;
  • в среднем положении переключателя, обозначенном «norm», напряжение соответствует 14,2 В. Этот режим предусматривает работу генератора при прогретом двигателе и температуре окружающего воздуха от нуля до плюс двадцати градусов;
  • при установке переключателя на «max» РН поддерживает напряжение в пределах 14,6 — 14,7 В. Такой режим требуется при холодном запуске, работе двигателя в условиях низких температур и при полной нагрузке от включенных потребителей.

Трехуровневый РН заводского изготовления устанавливается без особых сложностей. На место старого регулятора вставляется новый щеткодержатель, проводка от него пропускается через пластиковую крышку генератора. Новый прибор крепится на корпус моторного отсека в любом удобном месте и обеспечивается надежный контакт на «массу». Провод соединяющий сам прибор и щетки должен быть изолирован от высоковольтных проводов и корпуса машины. Более подробно о том как устанавливается 3-х уровневый регулятор мы предлагаем посмотреть видео:

https://youtube.com/watch?v=lnpkuDLN8IY

Диагностика

При таких признаках неисправности генератора необходимо выполнять диагностику и ремонт генератора.

Перед началом ремонта необходимо провести диагностику и исключить банальные поломки, такие как предохранитель и не затянутые клеммы АКБ и генератора.

При отсутствии заряда АКБ необходимо проверить целостность плавкого предохранителя под номером F16, данный предохранитель отвечает за обмотку возбуждения генератора. При выходе из строя предохранителя обмотки возбуждения генератор не будет вырабатывать напряжение.

Если заряд идет, но значения напряжение на выходе генератора ничтожно мало, то необходимо проверить надежность затяжки клемм на АКБ и затяжку плюсового контакта на генераторе.

Если диагностика показала, что предохранитель цел и затяжка клемм достаточная, то следует приступать к ремонту генератора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
