Проверка и ремонт генератора ВАЗ 2109

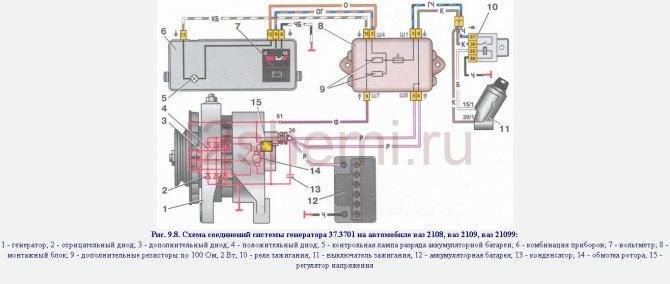

Схема подключения генератора 37.3701 на ВАЗ 2109 с монтажным блоком 17.3722

1 — Генератор 2 — Отрицательный вентиль 3 — Дополнительный диод 4 — Положительный вентиль 5 — Контрольная лампа разрядки аккумуляторной батареи 6 — Комбинация приборов 7 — Вольтметр 8 — Монтажный блок 9 — Дополнительные резисторы по 100 Ом, 2 Вт 10 — Реле зажигания 11 — Выключатель зажигания 12 — Аккумуляторная батарея 13 — Конденсатор 14 — Обмотка ротора 15 — Регулятор напряжения

Генератор разбираем для ремонта. Перед снятием и разборкой генератора нужно убедиться, что именно генератор неисправен.

Проверка генератора на автомобиле

Включаем зажигание (не пуская двигатель). Вольтметр при этом будет показывать напряжение на выводах аккумуляторной батареи.

Пускаем двигатель — напряжение должно увеличиться.

Если это не так, может быть неисправен регулятор напряжения, повреждены обмотки генератора (обрыв или замыкание), окислены или замаслены контактные кольца, изношены или «зависли» щетки.

Чтобы убедиться в исправности регулятора напряжения, включаем мощные потребители тока (фары, вентилятор отопителя, аварийную сигнализацию и очиститель ветрового стекла).

При изменении оборотов коленчатого вала двигателя от средних до высоких, с исправным регулятором напряжение должно оставаться в пределах 13,5–14,8 В.

1. Отверните гайку и снимите регулировочную планку.

2. Отверните гайку крепления и выньте поджимную втулку.

3. Выньте болт и снимите кронштейн с генератора.

4. Отверните гайку крепления, удерживая шкив от проворачивания, и снимите шкив вместе с крыльчаткой вентилятора.

Выньте из вала якоря сегментную шпонку.

Наденьте на шкив ремень генератора и сверху на него наденьте еще один ремень большего сечения, чтобы не замять шкив.

Зажмите шкив с ремнями в тиски и отверните гайку крепления

5. Отверните гайку и отсоедините провод конденсатора от клеммы генератора.

6. Отверните винт и снимите конденсатор.

7. Отсоедините колодку с проводом от щеткодержателя.

8. Отверните два винта крепления щеткодержателя.

9. Выньте щеткодержатель с регулятором напряжения.

10. Отверните четыре гайки крепления.

и выньте четыре стяжных болта.

12. С помощью съемника снимите с вала якоря крышку со стороны привода.

13. снимите распорную втулку с вала якоря

14. Выньте якорь из крышки со стороны коллектора

15. Отверните три гайки крепления и отсоедините выводы статора от выпрямительного блока.

16. Выньте три болта крепления выпрямительного блока и выводов статора с изолирующими колодками.

17. Выньте статор из крышки.

18. Отверните гайку крепления клеммы

19. Отожмите отверткой выступ на штекере внутри колодки и протолкните штекер с проводом внутрь крышки.

При этом пластмассовая колодка остается на крышке.

20. Выньте выпрямительный блок из крышки

21. для замены подшипника в крышке со стороны привода отверните четыре гайки крепления, выньте болты.

и снимите внутреннюю и наружную шайбы крепления подшипника.

Затем с помощью подходящей оправки выпрессуйте подшипник из крышки.

Новый подшипник запрессовывайте заподлицо с поверхностью крышки.

Усилие надо прикладывать только к наружному кольцу подшипника.

23. Чтобы заменить подшипник со стороны коллектора, спрессуйте его съемником с вала якоря.

Напрессуйте новый подшипник до упора, прилагая усилие только к внутреннему кольцу подшипника

Замена и снятие своими руками

Итак, как осуществляется разборка генератора ВАЗ:

  1. Сначала отключите АКБ, сняв с нее клеммы, таким образом вы сможете обесточить бортовую сеть.
  2. Демонтируйте колпачок с вывода и выкрутите соответствующую гайку, после чего можно снять проводку со шпильки.
  3. Отключите колодку с проводкой, которая идет к разъему узла.
  4. Теперь вам необходимо немного ослабить затяжку фиксации узла к регулировочной планке. Сделав это, можно поднять узел вверх до того момент, пока он не упрется к головку БЦ. Шкив генератора после этого можно освободить от ремня.
  5. После этих действий можно полностью выкрутить винт фиксации планки к БЦ. Затем залезьте под машину и выкрутите винты фиксации кронштейна к двигателю. Узел можно демонтировать, достав его из моторного отсека. Производится разборка и замены вышедших из строя элементов на новые, после чего осуществляется обратная сборка генератора.


1. Демонтируйте колпачок и отсоедините провода.


2. Открутите винты фиксации планки и кронштейна, демонтируйте узел. Извините, в настоящее время нет доступных опросов.

Взаимозаменяемость генератора Ваз 2108 и Ваз 2106

Мысль подмены генератора на классике древняя, как история самого авто, потому, что все кто ставит на собственную машинку наворотов больше, чем слабую китайскую магнитолу, родного 42А-го Г-221 всем, уже никак не хватает.

Правда даже тех, кто пренебрегает заморочками с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и плохой заряд аккумулятора.
Как-то раз знакомый, подогнал мне на шару, 55А-ный генератор и возникла идея о том, чтобы рассказать Вам, как его установить в нашу классику.

Облазив просторы интернета, чтобы найти хоть что-то о его установке и подключении, на автомобиль, путного я ничего не нашёл, куча комментариев типа «Воткнул и забыл» или же долгие обсуждения электриков профессионалов, но говорили они на таком языке, что простому русскому человеку, это как китайская песня, ничего не понятно.

В связи с этим, было решено написать для простых людей, понятной статьи, дабы помочь саморучно, без каких- либо заморочек и особых навыков работы с электрикой, но с руками, проделать эту нехитрую процедуру по замене генератора.
Важно знать: Альтернатив у штатного генератора немало, так как генератор при подобающих навыках, средствах и хотении разрешено поставить хоть какой. Я осматриваю в предоставленной статье лишь «экономные» ВАЗовские генераторы от остальных моделей, так как:

  • Они более дешевы.
  • Они более распространены.
  • Их легче сменить- вам не нужно находить либо изготавливать всякие специальные крепления и глобально менять электрику.

Неисправности генератора

Самыми распространенными неисправностями генератора являются:

  • ​ Повреждение шкива(см.Замена шкива генератора ваз 2109 своими силами). Он довольно прочен, поэтому заменять его нужно не слишком часто. Однако его поломка приводит к поломке и других деталей.
  • ​ Токосъемные щетки изношены.
  • ​ Коллектор износился. Он ремонту в таких случаях не подлежит. Нужна исключительно замена.
  • ​ Регулятор напряжения был поврежден в результате неправильного пользованием ним.
  • ​ Витки статорной обмотки замкнули
  • ​ Подшипник износился или полностью разрушен.
  • ​ Выпрямитель поврежден.
  • ​ Зарядная цепь порвалась. Кстати рвется она очень легко, поэтому работая с ней, нужно быть очень аккуратными.

Два основных типа неисправностей

Поскольку генератор – электромеханическое устройство, значит можно выделить два типа неисправностей:

  • ​ Механические.Это: разрушение корпуса, различных креплений, неправильная работа подшипников, потеря упругости пружин. То есть, такие повреждения не имеют отношения к электрической поломке.
  • ​ Электрические.
    К таким неисправностям чаще всего относят: обрывы обмоток, плохая работа диодного моста, износ щеток, пробои. То есть, такие повреждения не появляются из-за механического воздействия.

Признаки неисправностей

Ваз 2109 генератор не работает

Понять, что генератор сломан, можно по таким признакам:

  • ​ Во время того, как двигатель включен, лампа разряда аккумулятора либо мигает, либо горит неправильно.
  • ​ Аккумуляторная батарея либо всегда разряжена, либо перезаряжена (происходит выкипание жидкости).
  • ​ Автомобильные фары горят с меньшей яркостью, нежели раньше.
  • ​ Сигнал воспроизводится с меньшей громкостью. Кстати, причиной этого может быть и заедание кнопки сигнала, поэтому не нужно принимать поспешных выводов.
  • ​ От генератора идут непонятные звуки, которых раньше не было. Возможно, они напоминают писк, вой, гул.

https://youtube.com/watch?v=XB0LZTRJ_Y0

Причины появления неисправностей

Ваз 2109 генератор нет зарядки

Самыми распространенными причинами появления неисправностей являются:

  • ​ Износ его деталей.
  • ​ Коррозия. Именно из-за появления ржавчины многие детали выходят из строя. Уменьшается их подвижность, пластичность, а со временем они и вовсе разрушаются.
  • ​ Длительная эксплуатация деталей. Ничто не вечно, собственно, как и составные части генератора.
  • ​ Качество комплектующих изначально было низким. Поэтому нужно смотреть во время покупки, что именно покупается.
  • ​ Эксплуатация осуществлялась не в соответствии с необходимыми требованиями.
  • ​ Также неисправности генератора могут возникнуть из-за внешних воздействий.

Некоторые причины неисправности генератора можно устранить своими руками. Другие же требуют только вмешательства мастера.
Цена на ремонт генератора в автосервисе является намного выше той, которую пришлось бы заплатить, выполняя ремонт самостоятельно. Но без необходимых знаний лучше не совать рук к своей «ласточке».
Поэтому прежде чем приступать к самому ремонту, стоит пересмотреть фото и видео на эту тему. Инструкция также не будет лишней.

Схема подключения генератора ВАЗ-2108

Генератор ВАЗ-2108 имеет довольно массивную статорную обмотку, так как в ней используется провод большого сечения. Именно с его помощью происходит вырабатывание электроэнергии. Провод наматывается равномерно по всей внутренней поверхности статора в специально предусмотренные для этой цели выемки в магнитопроводе. Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

Читать дальше: Запчасти для соляриса в москве

Основные неисправности

Достаточно часто наблюдается следующая картина – зажигание включено, но лампочка генератора на панели не горит. Обычно это свидетельствует о том, что:

  • произошел обрыв проводки;
  • перегорел предохранитель.

В таком случае проверяют все кабели, идущие от генератора. При обнаружении поврежденного проводка его заменяют.

Также случается, что:

  • лампочка не горит;
  • батарея быстро садится,даже если зарядку только что произвели;
  • однако остальные контролирующие приборы работают в штатном режиме.

Все эти признаки совершенно однозначно указывают на неисправность именно генератора. Здесь возможно, что:

  • замкнуло диод;
  • был утрачен контакт на обмотке;
  • поломалось реле тяговое;
  • пришли в негодность держатели щеток.

Впрочем, достаточно часто происходит всего лишь обрыв провода между генератором и приборной панелью или перегорание лампочки.

Если лампа горит при включенном зажигании, и аккумулятор получает заряд, то следует обратить внимание на исправность регулятора напряжения. При запущенном двигателе индикация светится слишком сильно или, наоборот, чересчур слабо

Здесь, возможно, проблема кроется в малом натяжении приводного ремня. В норме он не должен поддаваться при нажиме пальцем более чем на 10 миллиметров. Также заменить его придется, если на поверхности будут заметны невооруженным взглядом следы значительного износа

При запущенном двигателе индикация светится слишком сильно или, наоборот, чересчур слабо. Здесь, возможно, проблема кроется в малом натяжении приводного ремня. В норме он не должен поддаваться при нажиме пальцем более чем на 10 миллиметров. Также заменить его придется, если на поверхности будут заметны невооруженным взглядом следы значительного износа.

Иногда генератор не работает из-за того, что обмотка статора замкнулась на массу либо произошел разрыв электрической цепи.

Кроме того, на якоре порой отходят выводы колец контактных от обмотки. Их можно припаять на место.

Громкий шум, издаваемый генератором, скорее всего, свидетельствует о выходе из строя подшипников.

Неисправности генератора ВАЗ 2108, 2109, 21099

Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов

Генератор не выдает требуемый зарядный ток. Одновременно с горящей лампочкой показания вольтметра стремятся к нулю. АКБ постоянно не дозаряжается. Проверяем при помощи вольтметра (мультиметра) напряжение на клеммах аккумулятора (двигатель работает на холостых). Показания вольтметра должны быть следующие: генератор 37.3701 — 13,6 В, генератор 9402.3701 — 13,2 В.

«Народный» метод проверки генератора со снятием клеммы с АКБ на работающем двигателе подходит только для карбюраторных двигателей. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.

Если меньше, значит дело не в неисправной проводке, идущей к контрольной лампе и вольтметру, а в генераторе. Далее последовательно, от простого к сложному, от наиболее вероятного к менее вероятному ищем причину неисправности.

— Ослабло натяжение ремня привода генератора

Ремень проскальзывает на шкиву, ротор генератора перестает вращаться с необходимой частотой. При этом возможен «свист» со стороны привода генератора. Проверяем и регулируем в случае надобности натяжение ремня.

— Неисправен регулятор напряжения генератора

Возможно имеется короткое замыкание между его выводами «В» («D+»), «Ш» («DF») или «зависли» (стерлись щетки щеточного узла). Проверить регулятор напряжения проще всего установкой заведомо исправного. Неисправный регулятор заменяем новым. Подробнее: «Проверка регулятора напряжения генератора автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен диодный мост (выпрямительный блок) генератора

Скорее всего имеет место «обрыв» в его вентилях или короткое замыкание в отрицательных вентилях. Так же возможно повреждены диоды питания обмотки возбуждения. Диодный мост можно проверить при помощи омметра (мультиметра в режиме омметра) как прямо на автомобиле, так и на снятом генераторе.

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099

— Неисправен статор генератора

«Обрыв» или короткое замыкание в обмотке статора. Проверяем статор омметром, при наличии неисправности заменяем новым.

проверка обмоток статора генератора 37.3701 на «обрыв»

— Неисправен ротор генератора

Возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.

выводы обмотки генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Аккумуляторная батарея перезаряжается и «кипит»

Генератор выдает слишком большой зарядный ток, выше: генератор 37.3701 — 14,6 В, генератор 9402.3701 — 14,7 В, что проверяется вольтметром на клеммах АКБ. Стрелка штатного вольтметра находится в красной зоне в конце шкалы.

— Неисправен регулятор напряжения

Скорее всего имеет место короткое замыкание между его выводом «Ш» («DF») и «массой». Замените регулятор напряжения новым или заведомо исправным.

Генератор шумит или «воет» при работе

Отвернулась гайка крепления шкива генератора, изношены подшипники генератора, межвитковое замыкание или замыкание на «массу» обмотки статора (генератор «воет»), короткое замыкание в одном из вентилей генератора.

Примечания и дополнения

— Причинами таких неисправностей как: контрольная лампа не загорается после поворота ключа в замке зажигания и пуска двигателя (штатный вольтметр показывает нормальное напряжение) или не загорается лампа и не работает вольтметр (или полностью не работают контрольные приборы) являются не неисправность генератора, а перегорание контрольной лампы, обрыв в цепи ее питания, перегорание предохранителя №5 (F16) в монтажном блоке (отвечающего за подачу тока в обмотку возбуждения генератора), обрыв в цепи питания комбинации приборов (оранжевый и оранжево-голубой провода) неисправность замка зажигания.

— В случае если контрольная лампа разряда горит на холостых оборотах, а при нажатии на педаль газа и в движении гаснет, необходимо в первую очередь проверить натяжение ремня привода генератора, а если не поможет, то проблема скорее всего в дополнительных резисторах расположенных в монтажном блоке реле и предохранителей. При выходе их из строя генератор не возбуждается на малых оборотах, поэтому и не дает зарядку. Необходимо либо целиком менять монтажный блок, либо выпаивать дополнительные резисторы и заменять их новыми.

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Проверка генератора ВАЗ 2109 и ремонт

Генератор на ВАЗ 2109 – устройство, преобразующее механическую энергию в электрический ток. Данная установка заряжает аккумуляторную батарею и питает все электрооборудование автомобиля при работающем двигателе.

Выход из строя генератора, может привести к сбою во всей системе автомобиля. При этом правильная и своевременная диагностика позволит избежать нежелательных последствий.

Далее мы рассмотрим, что представляет собой генератор ВАЗ 2109 и какова схема подключения генератора. Также в данной статьи мы подробнее остановимся на том, как выполняется проверка генератора ВАЗ 2109 и как разобрать генератор при такой необходимости.

Ремонт генераторного узла ВАЗ 2109 проводят в случае выявления критических неисправностей в установке. Определить неисправность можно несколькими способами, один из таких способов — диагностика с помощью мультиметра.

Алгоритм проводимых работ:

  • продиагностировать регулятор напряжения – на тестере выставляется режим замера напряжения (промеряется на клеммах АКБ или на выводах генераторного узла). При нормальной работе параметр должен быть в пределах от 14 до 14,2 Вольт, а при нажатии на газ увеличиться не более чем на 0,5 Вольт). В случае несоответствия, меняют реле напряжения;
  • диагностика диодного моста генератора – тестер переводят в режим звука, а именно при замыкании выходов щупов можно услышать характерный звук. Проверить нужно каждый диод в разных направлениях, но звук должен быть слышен, только в одном (звук доносится в обоих направлениях – диод пробит, соответственно подлежит замене, причем лучше всего менять весь диодный мост); Проверить работоспособность статора — отключить предварительно выводы элемента от диодного моста и осмотреть его на предмет повреждений, после чего выставив мультиметр в режим замера сопротивления, измерить сопротивление между выводом обмотки и корпусом (сопротивление высокое и стремится к бесконечности). Если сопротивление 50 кОМ, генератор меняют.
  • проверить работоспособность ротора — демонтировать и осмотреть элемент на предмет состояния обмотки и состояния подшипника генератора (обмотку проверяют мультиметром, после проводят замеры сопротивления между кольцами, показатели должны быть не более нескольких Ом) Если сопротивление больше, возможен износ щеток генератора.

Генератор 2109: устройство и особенности

Начнем с того, что на ВАЗ 2109 устанавливают генераторы переменного тока: серия -37.3701(конструкция с использованием клиновой ременной передачи) и серия — 94. 3701(конструкция с использованием поликлиновой ременной передачи).

Давайте разберемся более подробно в схемах подключения, способах диагностирования и ремонта генераторного устройства на ВАЗ 2109 (конструктивные особенности автомобильных генераторов: серия 37.3701 и 94.3701).

Итак, генератор расположен в передней части и крепится практически на ДВС автомобиля. Генераторы бывают двух видов: традиционный и компактный. Основные составляющие генератора на ВАЗ 2109:

  • корпус;
  • ротор;
  • статор;
  • щеточный узел (щетки генератора ВАЗ);
  • выпрямительный блок;
  • регулятор напряжения.

Конструкция генератора серии 37.3701 состоит из более чем 20 элементов:

  • втулка, поджимной и буферный штуцеры;
  • задняя крышка узла, болт, фиксирующий выпрямительное устройство, выпрямительный узел с вентилем;
  • конденсаторный компонент;
  • шкив и задний подшипник вала роторного устройства;
  • крыльчатка, вал, щетка, подключенная к выходу на регуляторном механизме, упорное кольцо;
  • контакты для подсоединения потребителей электроэнергии;
  • статорный механизм, обмотка ротора и т.д.

Более сложная конструкция генератора серии 94.3701, состоящая из более 30 элементов, среди них:

  • конденсаторное устройство, защитный кожух приспособления;
  • контакт В+ и общий контакт дополнительных диодных элементов с подключением на регуляторном приспособлении к выходу D+;
  • фиксирующее устройство плюсовых диодов выпрямительного механизма и фиксация для отрицательных диодных элементов;
  • вал, стяжной болт, шайбы (обычная, конусная);
  • втулка, держатель щеточного узла и т.д.

На деле, ресурс генератора типа 37.3701 составляет около 120 тыс. километров пробега, у генератора 94.3701 ресурс немного больше за счет контактных колец (они меньше по диаметру).

Схема подключения генератора будет зависеть от его типа. В общем, технические характеристики генераторов на ВАЗ 2109 следующие:

  • при номинальном напряжении 14В, наибольшая сила тока отдачи у генераторов 37.3701 равна 55А, у генераторов 94.3701 равна 80А;
  • напряжение регулируется: 13,6-14,3В (37.3701) и 13,2-14,7В (94.3701);
  • передаточное отношение – 1:2,04 (37,3701) и 1;2,4 (94.3701).

Если рассматривать генератор, общая схема включает в себя такие элементы:

  • генератор переменного тока на ВАЗ 2109;
  • минусовый и плюсовый диод;
  • приборная панель автомобиля и контрольная лампочка генератора и разряда АКБ;
  • прибор вольтметр;
  • блок с предохранителями, установленный в моторном отсеке, под лобовым стеклом со стороны водителя;
  • дополнительные резисторные элементы, встроенные в монтажный блок предохранителей;
  • замок зажигания и реле зажигания автомобиля;
  • конденсаторное устройство, обмотка и АКБ автомобиля;
  • установленное в моторном отсеке реле-регулятор напряжения генератора.

Что касается того, как подключить генератор ВАЗ 2109, это будет зависеть от модели устройства:

  • модель генератора 37.370 — при повороте ключа зажигания происходит подключение напряжения через контрольную лампочку на панели приборов и резисторы. При запущенном ДВС напряжение поступает на обмотку возбуждения вентилей на выпрямительном блоке (основное напряжение подается на вывод регулятора, ток не проходит через контрольную лампочку и она не горит)
  • модель генератора 94.3701 – схема включения аналогична предыдущей (после включения зажигания через контрольную лампочку напряжение поступает к выводу регулятора).

Обратите внимание, устройство работает исправно, если во время поворота ключа в замке зажигания лампа загорается, а после запуска ДВС гаснет. Если лампа гаснет не сразу, а с некоторой задержкой, это значит, что генератор неисправен

Диодный мост

Диодный мост состоит из шести отдельных диодов: половина из них положительные, другая половина отрицательные. Необходимо на мультиметре выбрать режим «Прозвонка». После этого, как только на тестере замыкаются контакты, будет слышно негромкое попискивание. Проверять нужно в обоих направлениях. Если писк слышно и в том и в другом случае, то это говорит о пробитии диода. Следовательно, требуется его замена.

Прозваниваем диодный мост

При положении щупов мультиметра, как на следующих фото, сопротивление должно быть бесконечным, если поменять местами щупы – в пределах 700 Ом.

Порядок проверки отрицательных диодов

Проверяем положительные диоды

Теперь вспомогательные диоды

Контрольная лампа не загорается при включении зажигания

При этом могут наблюдаться два случая.

а) Контрольные приборы работают и вольтметр показывает нормальное напряжение при работе двигателя.

Причины неисправности и способы ее устранения:

перегорела контрольная лампа или произошел обрыв в цепи питания контрольной лампы. Снять комбинацию приборов и проверить лампу. Перегоревшую лампу заменить. Если лампа исправна, то проверить надежность контакта между выводами патрона лампы и платой комбинации приборов, а также проверить состояние и надежность подключения коричневого провода с белой полоской, соединяющего комбинацию приборов с монтажным блоком.

б) Контрольные приборы не работают.

Причины неисправности и способы ее устранения:

  • перегорание предохранителя №5 в монтажном блоке. Проверить и заменить перегоревший предохранитель;
  • обрыв в цепи питания комбинации приборов. Проверить состояние и надежность подключения оранжевого и оранжевого с голубой полоской проводов, соединяющих комбинацию приборов с монтажным блоком.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
