Инструкция на ВАЗ-2114 по эксплуатации и применению для бортового компьютера

Назначение

Установка бортового компьютера возможность для автолюбителя взять под контроль многие опции автомобиля. При этом функциональности и возможности современных моделей удовлетворяют запросам наиболее требовательных автовладельцев.

На первый взгляд, бортовой компьютер дублирует показатели, которые уже отражены на приборной панели автомобиля ВАЗ-2114. К примеру, автовладельцу доступна информация со спидометра, отображающего скорость перемещения, часов и тахометра (показывает частоту вращения коленвала). Кроме того, перед глазами информация одометра о пройденном километраже.

Упомянутые выше приборы находятся на приборной панели, а выдаваемые ими данные удобны для прочтения. Но даже это не все. Автовладелец получает и другую информацию — количество оставшегося в баке топлива, температуру воздуха (внутри и снаружи) и прочие. Производители внимательно подходят к организации функциональной части, поэтому водителю доступны все необходимые в процессе вождения данные.

Для чего тогда нужно подключение бортового компьютера? Назначение устройства — расширение возможностей автовладельца и предоставление дополнительной информации. При этом, показатели не просто собираются и передаются на экран — они обрабатываются, что гарантирует точную оценку состояния автомобиля, в конкретный момент времени.

Чем отличается бортовой компьютер от уже установленной панели управления?

Опытные автовладельцы знают, что стандартный спидометр легко обмануть. При выдаче информации, устройство берет в расчет частоту вращения коленвала и обороты колес. Если же поставить большие диски или резину, увеличив тем самым диаметр, то и скорость поднимется. При этом индикатор продолжит в прежнем режиме.

Установка бортового компьютера — возможность получить точные данные, исключить проблемы с ГИБДД и штрафы, из-за некорректного отображения скорости. Дополнительный прибор фиксирует и ряд других полезных параметров — усредненный и реальный расход горючего, общий и текущий километраж, объем топлива, израсходованного за одну поездку (с момента пуска мотора) и так далее. Большую часть параметров, как правило, можно рассчитать в голове, используя информацию с классической приборной панели.

Минус в том, что на это пойдет время. Да и в дороге нужно заниматься вождением, а не расчетами.

Подключение бортового компьютера на ВАЗ-2114 открывает множество возможностей:

Устройство следит за температурой двигателя и предупреждает о вероятном перегреве.
Более продвинутые устройства сигнализируют об образовании гололедицы и советуют не торопиться.
Многие модели информируют об уровне напряжении в бортовой сети, параметрах работы двигателя, скорости передвижения и выдают ряд другой важной информации.

Все, что остается автовладельцу — прислушиваться к сигналам бортового компьютера и своевременно на них реагировать.

С одной стороны, в машине появляется мощный индикатор, который собирает и выдает наиболее важные данные водителю. С другой стороны, многая информация уже и так известна, но, с той лишь разницей, что она не высвечивается водителю. Зачем же тогда установка бортового компьютера?

В практическом смысле, это устройство незаменимо. Оно собирает максимум информации с датчиков, далее обрабатывает ее, расшифровывает и подает, в удобной для водителя форме. При этом автовладельцу нет нужды производить самостоятельные расчеты — за всем следит специальное бортовой компьютер, который вовремя предупреждает о проблеме.

Как подключить устройство?

Производители автомобиля ВАЗ-2114 предусмотрели специальную колодку, к которой происходит подключение бортового компьютера. Такая особенность ускоряет и упрощает процесс. Так, к предусмотренному разъему, можно подсоединить устройства от производителей «Штат» или «Мультитроникс». Водители, которые уже испробовали возможности бортовых компьютеров, а также специалисты в этой области, рекомендуют именно эти устройства.

Распиновка разъема бортового компьютера ВАЗ 2114При желании, можно выбрать модель с цветным дисплеем. Но этот вариант больше «на любителя». Наличие такой опции на функциональность не влияет, а само дополнение делается «для красоты».

Как выбрать качественный БК

Главное правило при выборе компьютера в автомобиль – устройство должно поддерживать совместную работу с ЭБУ. И уже во вторую очередь необходимо руководствоваться личными предпочтениями. Следует четко для себя уяснить, какими функциональными возможностями должно отличаться устройство.

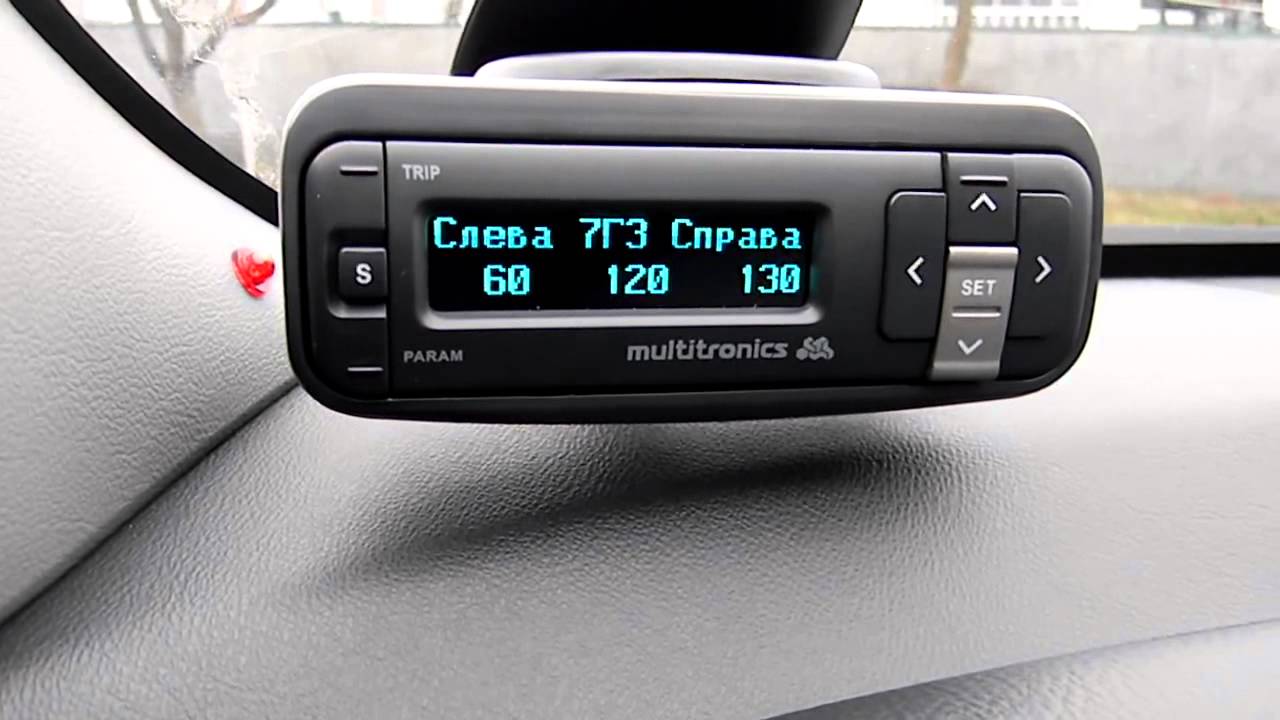

В автомобиль ВАЗ 2114 бортовой компьютер фирмы Мультитроникс подходит лучшим образом. Среди устройств от этой компании можно подобрать для своего автомобиля самый оптимальный вариант.

Если БК необходим для отображения небольшого числа параметров, то следует отдать предпочтение недорогим моделям.

Сегодня существует огромное количество автомобильных гаджетов с различным предназначением. Бортовой компьютер может быть универсальным – выполнять мониторинг систем автомобиля и выходить в интернет. Может быть и узкоспециализированным. Особую популярность сегодня приобретают маршрутные БК, которые позволяют выстраивать маршрут с помощью интерактивного ЖК-дисплея, подгружать из интернета различные карты местности и выполнять еще целый ряд полезных действий.

Ценовой диапазон достаточно широк – можно купить приспособление за 1000 рублей, а можно и за 5000 рублей. Конечно, более дорогие модели наделены огромным функционалом. Они способны заводить двигатель на прогрев в определенное время, сигнализировать о низком уровне давления шин, включать в себя систему навигации GPS.

Если эти функции не являются для вас первостепенными, то стоит выбирать бортовой компьютер из бюджетного сегмента и не переплачивать за функции, которые так и не пригодятся.

Установка


Процесс установки

Чтобы подключить бортовик на свой ВАЗ 2114, быть большим специалистом не обязательно. Действуя согласно инструкции, вы сможете самостоятельно выполнить всю работу. Уделите только этому вопросу достаточно времени и сил.

Первым делом снимите заглушку, расположенную на приборной панели. Будем отталкиваться от того, что вы нашли для своего бортового компьютера место.
Сняв заглушку, ищите связку проводов, которые имеют девятиконтактный разъем. Все модели ВАЗ его имеют, потому ваша «четырнадцатая» исключением не станет.
Теперь подключайте этот разъем к вашему бортовому компьютеру.
Одно из важнейших мероприятий — это проведение К-линии.
Для этого возьмите провод примерно на 1 м в длину, и соедините его со вторым контактом колодки девятиконтактного разъема.
Второй конец провода подводят к колодке диагностики. Она располагается непосредственно под приборной панелью. Дабы облегчить самому себе задачу, советуем отсоединить панель с правой стороны.
Если у вас колодка Евро 2, провод с колодкой диагностики соединяется при помощи М-гнезда.
Если колодка Евро 3, тогда вам потребуется гнездо под номером 7.
В некоторых случаях на ВАЗ 2114 колодку Евро 3 монтируют вверх ногами

Потому обязательно обратите на это внимание при подключении, чтобы ничего не перепутать.

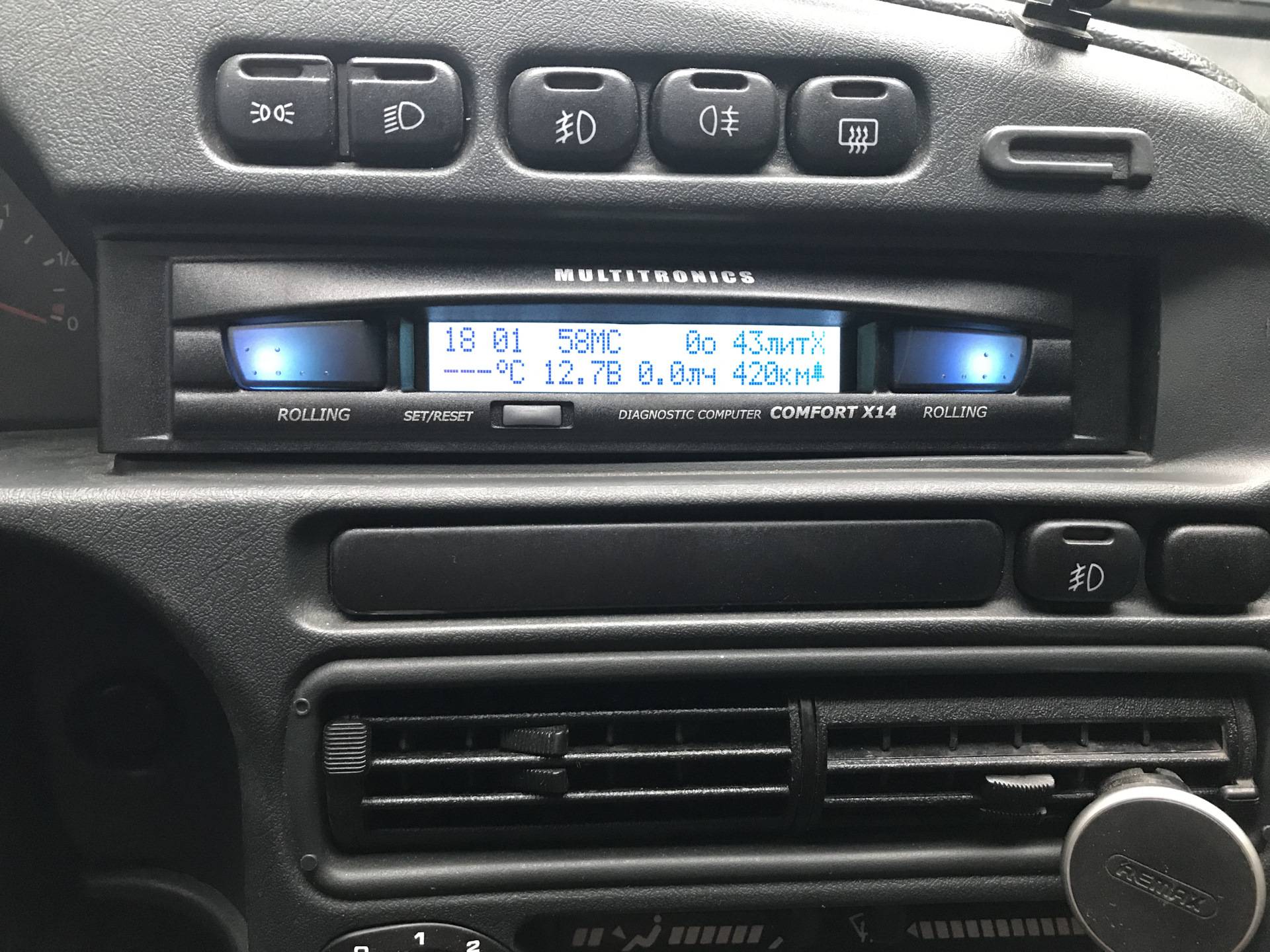

Выполнив подключение бортового компьютера, поставьте его в отведенное место и проверьте в работу.

Статья в тему: Неисправности ВАЗ 2114: коды ошибок

Как установить бортовой компьютер на ВАЗ 2114

Еще не так давно на российских автомобилях за всеми параметрами следили по стрелкам на панели приборов. По приборам можно было узнать скорость, наличие топлива в баке, температуру жидкости в системе охлаждения, давление масла, зарядку. Но все данные были довольно приблизительные, и параметров не так уж и много. В последнее время на многих современных легковых авто все чаще стали штатно устанавливать более совершенные средства контроля, и таких девайсов становится все больше. В наше время современная техника позволяет более точно следить за техническим состоянием транспортного средства и вовремя выявлять все неполадки в нем.

Руководство по подключению своими руками

Процедура установки, демонтажа и подключения может быть осуществлена в домашних условиях. Перед тем, как взяться за эту работу, взвесьте свои силы, поскольку компьютер — это дело серьезное, ведь именно он отвечает за многие процессы. Тем более, что он напрямую связана с блоком управления (автор видео — канал Домашние Самоделки).

Монтаж БК

Далее, предлагаем узнать, как производится установка бортового компьютера на ВАЗ 2114. Для ВАЗ 2114 можно использовать БК Гамма или любой другой, адаптированный под технические характеристики и особенности транспортного средства.

Итак, как установить устройство своими руками:

  1. Для начала необходимо подобрать место для монтажа. Как мы уже сообщали, оно находится на центральной консоли и скрыто при помощи пластиковой заглушки, поэтому ее необходимо демонтировать.
  2. Для более простого монтажа в этой модели авто предусмотрен специальный разъем проводов с колодкой, в которой девять контактов. Эти контакты необходимо установить в разъем, расположенный на тыльной стороне БК.
  3. Далее, активируем К-линию. Чтобы сделать это, необходимо подключить провод коричневого цвета к гнезду М разъема для Евро2 либо к гнезду 7 разъема Евро3. Что касается обратного конца кабеля, то его необходимо установить в гнездо 2 на штекере. При установке будьте внимательны, возможно такое, что колодка установлена в автомобиле вверх ногами.
  4. Теперь вам остается только установить БК в место посадки и протестировать устройство на работоспособность. Следует учитывать, что в зависимости от модификации устройства, такой БК можно поставить и на транспортное средств ос карбюратором. Но одного компьютера будет недостаточно, необходимо будет ставить дополнительные устройства и приборы (автор видео — канал MrStas ZoRrO).

Демонтаж БК

Часто бывает такое, что БК не устраивает автовладельцев по тем или иным функциям или он просто работает некорректно и его необходимо заменить. В таком случае вы можете произвести демонтаж БК в домашних условиях, в этом нет ничего сложного. Перед тем, как снимать устройство, необходимо удостовериться в том, что его демонтаж не отразится на гарантийном обслуживании транспортного средства. Разумеется, это относится к более новым автомобилям, которые приобретались в салоне. Мы рассказываем об этом потому, что демонтаж БК в любом случае повлияет на гарантию, это необходимо учитывать.

Итак, подробная инструкция по демонтажу бортового компьютера своими руками:

  1. Перед тем, как приступить к процессу снятия, необходимо обесточить транспортное средство. Чтобы сделать это, достаточно просто отключить аккумулятор, а именно — снять с него отрицательную клемму.
  2. После этого демонтируется панель управления аудиосистемой. В этом также нет ничего сложного, при снятии будьте аккуратны, чтобы не повредить ее.
  3. Далее, необходимо демонтировать саму автомагнитолу, для этого нужно отсоединить подключенную проводку от нее.
  4. После того, как магнитола будет снята, через открывшееся отверстие можно просунуть руку и отсоединить фиксаторы блока самого устройства. Сделав это, необходимо максимально аккуратно демонтировать БК и отсоединить от него всю подключенную проводку.
  5. После выполнения всех этих действия необходимо убрать все вспомогательные девайсы и приборы, которые подключены к БК. Если вы решили произвести замену устройства на новое, то на этом этапе устанавливается новый девайс и подключается в соответствии с инструкцией по эксплуатации и монтажу. Если вы просто решили демонтировать БК, то просто подключите аудиосистему и установите ее на свое место.

Цена вопроса

Стоимость устройства зависит от многих параметров, поэтому однозначно назвать цену, актуальную для всех бортовых компьютеров на «четырках», нельзя. Цена на устройство определяется в соответствии с производителем компьютера, его технических параметров и характеристик. Сразу же хотим сказать, что отдавать предпочтение дешевым вариантам мы бы не рекомендовали, поскольку БК — это «мозги» автомобиля, а на этом экономить нельзя.

Настройка

Бортовой компьютер «ШТАТ» ВАЗ 2114 находится в жестком корпусе с жидкокристаллическим дисплеем. Управление прибором производится 10 клавишами, для выбора пакета функций пользуются 7 кнопками.

Список основных обозначений на панели:

  • «L»;
  • «L/100»;
  • «ECU»;
  • «Н»;
  • «Т»;
  • «КМ/Н»;
  • «КМ».

Настраивают, сбрасывают и осуществляют коррекцию показаний клавишей START по инструкции. Кнопки «+» и «-» на панели позволяют изменять функции в нужную сторону и переключать режимы отображения информации.

Настройка БК ВАЗ 2114

Превышение заданных значений бортовой штатный компьютер ВАЗ 2114 обозначает звуком и световой индикацией. Для полного сброса параметра по инструкции необходимо держать нажатой 4 секунды кнопку START. На стоянке в автомобиле на табло продолжает работать функция часов.

Установка параметров времени

Бортовой штатный компьютер ВАЗ 2114 допускает применение ручной коррекции даты, часов и минут. Нужно держать кнопку «СТАРТ» до начала мигания цифр и нажатием «+» или «-» выбрать правильное значение показания.

Чтобы настроить функции времени на панели прибора, кликают START и держат нажатой клавишу «Н» до окончания точного сигнала по радио. Показания будильника настраивают кнопками «+» и «-», а обнулить можно комбинацией «START + Н».

Коррекция хода часов

Бортовой компьютер авто дает возможность откалибровать показания времени. По руководству пользователя, при мигающей индикации на панели прибора нужно удерживать 2 секунды клавишу START. После того как загорится на табло значок «С», кнопками «+», «-» регулируют ход часов, чтобы сбросить отклонение. Коррекцию устанавливают максимум 31 раз с шагом +0,35 с или -0,18 с за сутки.

Установка максимальной скорости

Штатный компьютер ВАЗ 2114 может настраивать предупреждение о превышении показателя. Для назначения параметра при мигающей индикации необходимо нажать кнопку START» и клавишами плюс и минус выбрать ограничение в диапазоне значений 20-200 с лагом 5 км/ч. После подключения параметра БК подает сигнал звуком в случае увеличения скорости выше лимита.

Установка параметров БК

Режимы подсветки индикатора

При включенном зажигании автомобиля функцию яркости табло бортового штатного компьютера ВАЗ 2114 настраивают регулятором. Если освещение не горит, то нажимают кнопку START при индикации надписи «Время поездки». Клавишами «+/-» настраивают функцию яркости панели прибора с лагом 5 %. Выставленная подсветка работает до следующей коррекции.

Настройка уровня топлива

В памяти штатного компьютера ВАЗ 2114 есть таблицы значений ДУТ с шагом 3 литра. Для применения требуемой комбинации отключают АКБ и выбирают одно из обозначений настройки: «L», «L/100», «КМ». Водитель может правильно откалибровать показания уровня вручную по инструкции. Необходимо доливать бензин в бак порциями по 3 литра, с удержанием на каждом шаге кнопки «L» на панели прибора в течение 1 с.

Работа компьютера в режиме диагностики

Штатный БК ВАЗ 2114 клавишей «ECU» показывает общее количество ошибок. При помощи кнопок «+/-» можно поочередно просматривать коды неисправностей. Также компьютер ВАЗ 2114 дает информацию состояния показаний о работы ДВС и расходу бензина. Сбросить ошибки можно нажатием на 2 секунды клавиши START.

Функция «Парковка»

Маршрутным БК ШТАТ ВАЗ 2114 по отслеживанию препятствий при движении назад можно пользоваться только при комплектации датчиками парктроника.

Готовность устройства к использованию обозначается тремя звуковыми сигналами. При движении на табло БК ШТАТ ВАЗ 2114 высвечивается расстояние от помехи сзади в диапазоне 40-170 см. Расположение препятствия обозначают знаками «</>», а при опасном приближении работает звуковой сигнал.

Помощь БК при парковке

Вспомогательные режимы БК

Компьютер «ШТАТ» ВАЗ 2114 позволяет корректировать показатели напряжения электросети и уровня бензина в баке автомобиля. Для получения информации и текущей версии БК, необходимо держать нажатой кнопку «-» при запуске двигателя. Для установки показаний уровня топлива необходимо полностью использовать заданный объем и вычислить коэффициент коррекции по показанию общего расхода. Внести соответствующие изменения в БК ВАЗ 2114 в диапазоне 50-255 % и потом скинуть индикацию ДУТ на нулевое значение.

Характеристика БК

Практически все современные авто оснащаются этими устройствами. В результате весомых преимуществ, которые дает установка БК, к установке этого девайса прибегают многие отечественные автомобилисты, машины которых компьютерами не оборудованы.

Назначение

Штатный БК для «Пятнашки» используется для:

  • выдачи информации о работе и состоянии основных агрегатов на приборную панель;
  • передаче данных о работе тех или иных узлов в режиме реального времени;
  • выведения информации о маршрутных параметрах;
  • при необходимости с помощью этого устройства можно проверить состояние силового агрегата с дальнейшим выводом комбинаций ошибок, которые присутствуют в его работе.

Как снять БК

Не будем кривить душой, а справедливо заметим, что качество и функциональность штатного бортового компьютера, предлагаемого для ВАЗ 2114, оставляет желать лучшего.

Потому решение установить альтернативу с расширенным функционалом и возможностями со стороны владельцев авто является вполне справедливым.

Проводка

Решив все эти нюансы и подобрав уже новый бортовой компьютер, можно смело приступать к демонтажу старого БК.

Отключите минусовую клемму от аккумуляторной батареи, установленной в подкапотном пространстве вашего автомобиля. Это нужно для того, чтобы защитить себя от ударов током, а также во избежание порчи всей проводки.
Снимите магнитолу, которая стоит у вас на консоли.
Демонтируйте наружную панель от аудиосистемы.
Теперь можно полноценно извлекать весь корпус магнитолы

Все провода, подключенные к ней, обязательно открепляются.
Перед вами откроется отверстие, куда просовывается рука и осторожно открывается крепление блока компьютера.
Достаньте свой устаревший или пришедший в негодность бортовик, предварительно отсоединив все подключенные к нему провода.
Если новый БК вы устанавливать не собираетесь, тогда демонтированная проводка обязательно соединяется. Иначе у вас возникнут проблемы в процессе эксплуатации автомобиля.
Ряд устройств подключены к вашему бортовому компьютеру

Потому их придется также отключить. Делайте это аккуратно и постепенно. Никаких резких движений. А то еще придется проводку менять.
Если на место старого претендует новый БК, на этом этапе начинайте подключение.
Вставьте на место магнитолу, соберите все узлы по своим местам, соблюдая обратную последовательность демонтажа.

Работа не сложная, но для ее выполнения придется потратить некоторое время.

https://youtube.com/watch?v=grVMDc_lXSs

Как установить и настроить бортовой компьютер на автомобиле ВАЗ 2115?

Работа автомобильного двигателя, как известно, зависит от работоспособности и состояния многих механизмов и датчиков. И для обеспечения их синхронной работы, которая позволяет двигателю работать в наиболее оптимальном режиме, следите за бортовым компьютером (BK). Что такое БК, какова его цель и как установить бортовой компьютер на ВАЗ 2115. ответы на эти вопросы будут найдены ниже.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Это интересно: Где находятся предохранители на Лада Калина — фото, видео, схема

Заключение

Бортовой компьютер на 2114 ВАЗ, а также на модели 2109 и их модификации станет отличным приобретением. Основное достоинство покупки — на одном дисплее будет отображена вся необходимая информация о состоянии вашего транспортного средства, поэтому не придется искать параметры по всей приборной панели. Кроме того, можно установить несколько дополнительных датчиков и систему сигнализации при возникновении ошибок, чтобы вовремя выявлять серьезные неполадки.

Конечно, приобретение довольно затратное, но его применение окупится со временем. Регулировка подачи топлива снизит затраты бензина на 10-15%, а настройка работы электронных элементов системы автомобиля позволит продлить срок их эксплуатации.

Рис. 1.5. Маршрутный компьютер

Маршрутный компьютер (рис. 1.5) устанавливается на часть выпускаемых автомобилей и предназначен для измерения, накопления и выдачи на цифровой дисплей одного из семи параметров:

– расхода топлива (текущего, среднего, суммарного);

– средней скорости движения;

При нажатии на кнопку “START” в начале поездки устанавливаются в “нуль” значения всех параметров, за исключением “текущего расхода топлива” и “текущего времени”. Цифровой дисплей последовательно индицирует значения одного из семи параметров после нажатия на соответствующую кнопку управления.

Текущее время (кнопка “Н”) – индицируется в часах и минутах до значения 23 ч. 59 мин.

Установка нового значения часов производится нажатием на кнопки “h” – часы и “m” – минуты, расположенными под кнопкой “START”. При непрерывном нажатии на соответствующую кнопку происходит увеличение показаний часов или минут на две цифры в секунду. При нажатии на кнопку “START” происходит обнуление разрядов минут и секунд — привязка к радиосигналам точного времен

Текущий расход топлива (кнопка “МОМ.”) – индицируется в л/100 км при скорости движения автомобиля более 10 км/ч, или в л/ч при скорости автомобиля менее 10 км/ч.

Средний расход топлива за поездку (кнопка “L/ 100”) – индицируется в л/100 км с момента нажатия на кнопку “START”.

Суммарный расход топлива (кнопка “L”) – индицируется в литрах с момента нажатия на кнопку “START” до значения 624,9 л.

Пройденный путь (кнопка “КМ”) – индицируется в километрах с момента нажатия на кнопку “START” до значения 999,9 км.

Средняя скорость движения (кнопка “КМ/Н”) – индицируется в км/ч с момента нажатия на кнопку “START”, не включая остановки и стоянки с выключенным зажиганием.

Время в пути (кнопка “Т”) – индицируется в часах и минутах с момента нажатия на кнопку “START” до значения 99 ч 59 мин, не включая остановки и стоянки с выключенным зажиганием.

Автомобили, произведенные на территории Российской Федерации, комплектуются компьютером. Первый бортовой компьютер появился на ВАЗ-2114. Говоря простым языком, бортовой компьютер можно считать неким электронным справочником по состоянию автомобиля. Он необходим водителю для того, чтобы понимать, в каком состоянии находится его авто, а также какие неисправности в нем появились.

Первые бортовые компьютеры на отечественных автомобилях выполняли такие функции:

  1. Контроль количества топлива, залитого в бак.
  2. Приблизительный расчет расстояния, которое можно проехать на оставшемся в баке топливе.
  3. Отслеживание показателей температуры охлаждающей жидкости в моторе, а также недопущение его перегрева.

Современный бортовой компьютер на ВАЗ-2115 предназначен для:

  • передачи информации о показателях «в режиме онлайн»;
  • вывода сведений на информационную панель;
  • отражения маршрутных параметров, таких как текущий расход топлива, время в пути, количество преодоленных километров и т. д.;
  • диагностики состояния мотора с последующим выводом ошибок на экран бортового компьютера.

Кроме всего прочего, в зависимости от комплектации автомобиля, на его бортовой компьютер могут поступать следующие данные:

  • информация о времени следующего технического обслуживания автомобиля;
  • сведения о необходимости корректировок некоторых функций транспортного средства;
  • предупреждение о необходимости продления страхового полиса;
  • информация из органайзера;
  • параметры, при которых в системе охлаждения автоматически будет включен вентилятор.
