Инструмент для кузовного ремонта автомобилей

Ваш гараж Ваша крепость

Конечно, Ваш гараж, это ваша крепость и ваш созданный вами мир. И оной из главный составляющих этого мира, конечно же, является инструмент для ремонта автомобилей, который Вы собирали годами, новый современный и тот который остался еще от ваши дедушек и отцов.

Тот еще сов деповский, крепкий и надежный, который даст фору самому крутому современному инструменту для ремонта автомобилей.

Многие автомобилисты годами собирают разнообразный инструмент для ремонта автомобилей. У одних это хобби, как люди собирают монеты, так и они собирают инструмент.

Другие собираются в ближайшее время отрыть совою автомастерскую, а у третьих это получается случайно, так как они просто за несколько лет поменяли несколько машин, и от каждой модели автомобиля у них остался свой комплект инструмента.

Все это естественный процесс, это жизнь, но в любом случае, сколько инструмента для ремонта автомобилей у Вас не было, он должен быть качественны и надежным, таким инструментом, который не подведет Вас ни в дороге, ни в вашем гараже при ремонте автомобиля.

И о том, как выбрать для себя такой инструмент, мы сейчас и поговорим.

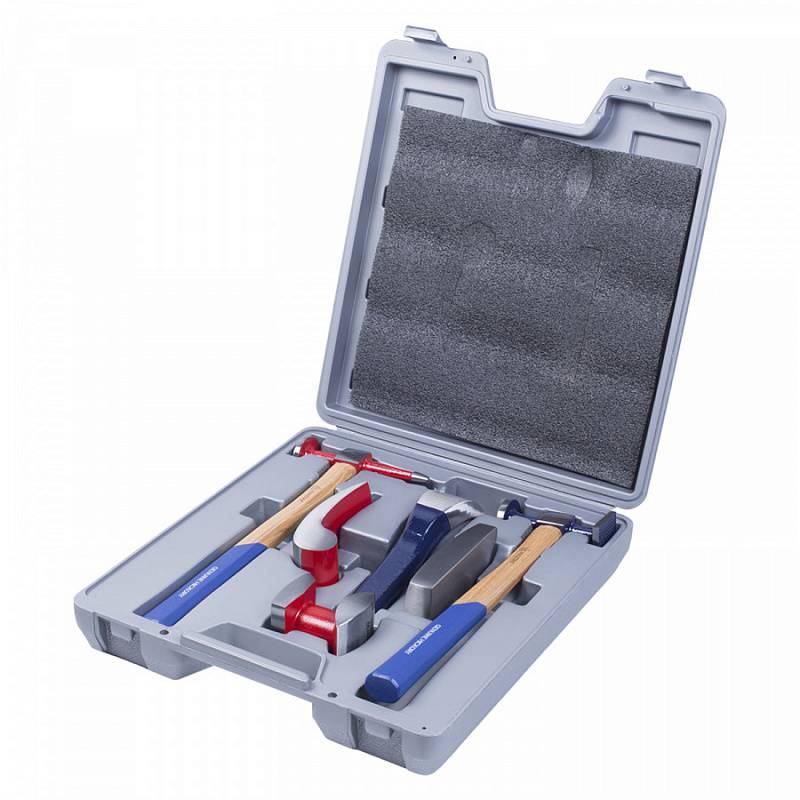

Ручной инструмент для восстановления кузова

Автоматический рихтовочный инструмент для автомобиля – не единственно возможный вариант для качественного восстановления кузова. Широко распространена и ручная рихтовка автомобиля, для которой используются такие инструменты, как рихтовочный молоток, инерционный и фланцевый молотки, рихтовочный напильник и другие многочисленные наименования инструментов.

Основное отличие молотков для восстановления кузова от своих строительных собратьев – строение бойка. Его поверхность закруглена и тщательно отполирована, а противоположная ударной сторона снабжена клювообразным наконечником для подцепления деталей изнутри. Еще одна особенность – малый вес, необходимый для более аккуратного восстановления.

Предпочтителен ударный инструмент для рихтовки автомобиля с бойками, изготовленными из твердого пластика. Такие молотки мало весят и не наносят механические повреждения рихтуемой поверхности. Для сохранения лакокрасочного покрытия машины (рихтовка без покраски) надо использовать молотки с резиновыми бойками – с ними придется дольше провозиться, но они не царапают краску.

Крюки и рычаги для рихтовки

Крюки – незаменимые инструменты, нужные для удаления лишних элементов, которые скрываются под кузовной обшивкой. Крюком можно удалить ребра и полоски жесткости, подштамповку и другие детали, препятствующие самостоятельному восстановлению кузова. Крюк размещается между обшивкой и деталью, после чего медленно и аккуратно тянется наружу. Если добраться до места размещения мешающих элементов при помощи крюка не получается, используются рычаги. В условиях гаража это, как правило, самодельные приспособления для ремонта автомобилей, но их можно и приобрести в автомобильном магазине.

Расходные материалы

Хоть материалы и не относятся к инструментам и группе «оборудование», но иметь их в своем гараже необходимо всем тем, кто занимается даже самыми незначительными видами кузовного ремонта:

1. Средства для очистки:
   • Моющее средство — рекомендуется иметь в наличии хотя бы один вид неагрессивного моющего средства для очистки деталей автомобиля от загрязнений;
   • Средство для очистки кузова от битумных пятен — выпускается в основном в виде аэрозолей и очень удобно в применении.
2. Обезжириватели.
3. Антистатические средства: желательно наличие таких средств, нанесенных на одноразовые салфетки. Их функция — предохранение поверхности, в том числе и свежеокрашенной от оседания пыли и загрязнителей.
4. Полироли:
   • защитная
   • универсальная.

   Полировать лучше всего , но так как это оборудование довольно дорогостоящее можно обойтись и подручными средствами.

   Полирование автомобиля

5. Антикоррозионные средства. К сожалению, развитие коррозии, если она уже выявлена, остановить очень трудно, поэтому самый лучший способ ее предупреждения — обработка антикоррозионными средствами. Современные новые автомобили, особенно немецкие и японские, подвергаются такой обработке еще на производстве, но и она со временем требует обновления.
6. Антигравийные средства. Способствуют повышению защиты днища, пластиковых элементов кузова и лакокрасочного покрытия. Следует помнить, что антигравийные средства должны наноситься в последнюю очередь после всех остальных средств.
7. Наждачная бумага. В работе может потребоваться бумага с разной зернистостью, поэтому в идеале нужно иметь целый набор такой бумаги. Для выполнения кузовных работ потребуется и специальный брусок, вокруг которого оборачивается бумага для удобства ее использования.
8. Диски абразивные.
9. Ветошь.
10. Расходные материалы при выполнении определенных видов работ (лаки, краски, клеи, грунтовки, шпатлевка и т.д.).
11. Средства защиты: перчатки, респираторы, защитные очки, сварочные щитки.

Кроме того у каждого автовладельца должен быть инструмент, входящий в стандартные слесарные наборы и наборы жестянщика.

Вот далеко не полный перечень инструмента и оборудования, которое используется при проведении кузовного ремонта, и, естественно, при выборе определенных технологий список может расширяться.

https://youtube.com/watch?v=Sohs3KjAroQ

Изготовление стапеля

Сборка рамы выполняется сваркой. То есть навыки работы со сварочным аппаратом необходимы.

Стадии выполнения работ:

• В первую очередь собирается прямоугольник из металлопрофиля расчетной длины и ширины, ровно посередине его нужно укрепить дополнительным профилем. Сборка рамы выполняется так, как посчитает нужным будущий хозяин стапеля. Возможно, он захочет дополнительно укрепить продольные стороны рамы, возможно — поперечные. Какой-то определенной принципиальной позиции по этому вопросу нет.
• Для повышения устойчивости автомобиля на стапеле, в его углах нужно наварить высоты, которые будут препятствовать возможному съезду машины.
• Следующий этап — установка крепежей на продольных сторонах рамы. Крепежи — это зажимы с губками, которые потребуются для надежной фиксации остова автомобиля при воздействии на него нагрузок. Строгого места фиксации крепежей быть не может, они должны иметь возможность передвижения по всей длине рамы. Изготовление зажимов своими руками также возможно, но если они есть в свободной продаже, то особого смысла в этом нет, так как самодельный зажим будет стоить примерно столько же, сколько и заводской.

• Далее следуют работы по установке силовой стойки. Силовая стойка — это приспособление в форме перевернутой буквы «Г», которая также должна перемещаться по всей раме и надежно фиксироваться в любом месте. Можно сделать не одну, а две силовые стойки.
• Придание стапелю эстетичного вида. Этот этап заключается в обыкновенной покраске стапеля.
• Ну и в завершении работы самодельный стапель оснащается теми приспособлениями для ремонта, ради использования которых он и создавался: крюками, цепями, гидравликой.

Самодельный стапель готов, его использование поможет выполнять те виды кузовного ремонта, которые ранее были возможны только автомастерских, а способы его практического применения можно увидеть на различных видео.

Вакуумная вытяжка вмятин

Если на кузове (двери, крыле, крыше) образовалась вмятина, но лакокрасочное покрытие не пострадало, можно исправить дефект с помощью вакуумной рихтовки. Для выправления вмятин используется пневматический или вакуумный инструмент (присоски), данный метод применяется для выправления так называемых «хлопунов» размерами более 15-20 см в диаметре.

Преимущество этого способа заключается в том, что после исправления дефекта покраска не требуется – лакокрасочное покрытие не повреждается, работа выполняется гораздо быстрее, чем при обычной рихтовке. Но вакуумная вытяжка вмятин требуется определенного мастерства, и выправить удается далеко не каждую вмятину.

Инструкция

Для переделки старого амортизатора в полезный инструмент понадобится его верхняя часть и шток.

Заранее позаботьтесь о емкости для слива масла, которое прольется из распила.

1. Стойку нужно зажать в слесарные тиски и аккуратно обрезать ее ручной болгаркой до тарелки с установленной пружиной, не цепляя шток. Все крепежные элементы и детали стойки нужно разобрать и снять, из верхней крышки амортизатора вынуть сальник и втулку.
2. Для сборки полноценного и функционального обратного молотка на амортизаторный шток остается смонтировать ручку, подвижную гирю и насадки.
3. Если у вас в гараже нашлись детали ручки старого перфоратора или ручной дрели – это большая удача, если нет, – можно приделать к штоку любой напоминающий ручку хомут, способный справиться с задачей и удобный для ваших рук.
4. Хомут ручки крепится в той части, где на штоке располагается резьбовое соединение. В качестве втулок накрутите две гайки и надежно приварите. Верхняя крышка штока надевается с обратного конца и тоже приваривается к гайкам. Неровности, капли и наплывы от сварки можно сточить болгаркой, а потом – прикручивать ручку-хомут.

Альтернативный вариант – приварить к штоку на расстоянии ширины ладони от края подходящую по диаметру шайбу, обтянуть ручку топливным шлангом против скольжения и закрепить его на резьбе небольшой шайбой и гайкой.

• Для изготовления подвижной гири можно использовать срезанную верхнюю часть стойки. Кроме того, необходимо подобрать трубу нужного диаметра: чтобы она свободно скользила по штоку и входила в подготовленный цилиндр из амортизаторной стойки, оставляя внутри свободное пространство.
• Внутреннюю и внешнюю части будущей гири нужно отцентрировать гайками или шайбами, а один из торцов заварить таким образом, чтобы отверстие трубы осталось открытым. Зазор между деталями заливается расплавленным свинцом или цинком, например, от старого АКБ или карбюратора, чтобы добавить болванке веса. Перед заливкой расплавленным составом корпус гирьки тоже нужно прогреть горелкой.
• После остывания металла получившуюся гирю отбойника зачищают болгаркой, чтобы придать ей аккуратный вид и убрать лишние капли от сварки, и устанавливают на шток.
• Для использования потенциала обратного молотка в полной мере и применения его для различных работ сделайте накручивающиеся на свободный конец штока насадки: зацепы из болтов, насадки под головку и т.д. Для выправления несложных вмятин на кузове автомобиля обратный молоток можно использовать в комплекте с поисковыми магнитами, которые можно приобрести в специализированных магазинах.

Пошаговая инструкция – как правильно рихтовать машину

Начинающим автолюбителям и тем, кто не имеет большого опыта, можно посоветовать пользоваться услугами профессионалов, как их физической помощью, так и консультационной.

Процесс рихтовки своими руками осуществляется посредством следующих шагов:

1. Прежде всего производится демонтаж дефектных элементов кузова, также требуется снять обшивку и иные мешающие элементы.
2. Снятый элемент ложится на ровную поверхность, это необходимо для того чтобы очертить существующие границы повреждения.
3. Присутствующие достаточно большие вмятины следует выравнивать с края, там где находятся все основные механические повреждения. Используя специальный рихтовочный молоток, требуется от края в центру двигаться, вмятина при этом постепенно будет уменьшаться. При осуществлении данного процесса требуется в обязательном порядке использовать поддержку.

Процесс осуществления рихтовки автомобиля осуществляется обычно по элементам, а ниже будет описано, как производить данный процесс в зависимости от того, какой из элементов подвергается рихтовке.

Расчет необходимых материалов

Перед началом работ по изготовлению стапеля необходимо выполнить его чертеж и рассчитать количество требуемых материалов. Платформа должна выглядеть в виде прямоугольника (а лучше нескольких) из металлопрофиля сечением 50×50 или 70×40 (чем толще — тем лучше). Оптимальная длина — 2000 мм, ширина равна ширине колесной базы автомобиля.

Почему выбрана именно такая ширина? Вообще возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или же меньшей, чем она, но с выполнением «отростков» от рамы, на которых и будут крепиться зажимы. Первый способ предпочтительней из-за места расположения зажимов.

Посередине платформы необходимо будет вварить ребро жесткости из аналогичного металлопрофиля. В процессе работы потребуется дополнительный металл, подсчитать количество которого на начальном этапе работы затруднительно.

После того, как расчет необходимого количества металлопрофиля будет выполнен, его можно заказать на специальной базе или воспользоваться уже имеющимся.

Для обеспечения функциональности стапеля его нужно будет оснастить хорошей гидравликой — подойдет комплект тоннажностью до 10 тонн.

Также нужно помнить, что стапель бывает двух видов: стационарный (то есть установленный в конкретном месте без возможности перемещения) и передвижной (оснащенный колесиками и приспособленный для хранения и в вертикальном положении). Если выбран второй вариант, то нужно приобрести еще и комплект колесиков: 4 или более — для рамы, 2 — для силовой стойки.

Алгоритм изготовления

Когда модель будущего изделия выбрана, нужно рассмотреть последовательность того, как сделать обратный молоток своими руками. Для начала нужно подготовить все составляющие будущего механизма. Первым этапом проводится очистка и шлифовка. Это необходимо сделать для лучшего скольжения груза по основанию молотка. После этого готовятся составные части. В инструменте с крюком изготавливается насадка нужного размера и диаметра. В случае выбора проекта обратного молотка с клеящейся основой, ее собирают из подручных средств.

Интересное дополнение: если под рукой не нашлось подходящей гири, груз обратного молотка можно соорудить своими руками. Для этого нужно распилить лом на детали одинаковой длины и закрепить их изолентой вокруг стержня, а с помощью сварки соединить полученный результат

Важно помнить, что перемещение по всей длине должно происходить свободно, поэтому делать сварные швы внутри нет необходимости

Нужно выбрать железный стержень, который будет толще, чем основание обратного молотка, на 3-4 см и отпилить деталь длиной 5-7 см. Внутри просверливается отверстие под толщину стержня. Резьба нарезается внутри под прямым углом, чтобы приваренная далее пластина находилась строго перпендикулярно рабочей рукоятке. Эта площадка должна быть хорошо отшлифована и очищена, а на внешней стороне искусственно создается ребристая текстура для того, чтобы липкая основа лучше взаимодействовала с ней.

Самодельную липучку из герметика для обратного молотка можно изготовить из различных материалов. Клеящий состав должен отвечать нескольким характеристикам:

• он не должен оставлять следов на лакокрасочном покрытии автомобиля;
• его степень взаимодействия с поверхностью должна обеспечивать надежное сцепление;
• состав должен быть достаточно эластичным.

Для этой цели можно выбирать любой бытовой состав. Например, соскоблить его с деталей, из которых делают пластиковые окна или воспользоваться смолой, которую можно приобрести в хозяйственном магазине.

Скользящий молоток с дополнительными насадками своими руками сделать тоже несложно. Чтобы его изготовить нужно лишь нанести резьбу на основание. При этом будущие насадки обратного молотка будет нужно делать с диаметром больше, чем стержень, на несколько сантиметров — это обеспечит надежность во время работы. В случае, если насадки уже есть и все они рассчитаны на разные стержни, возможно изготовить адаптер для обратного молотка своими руками или приобрести готовый в любом автомобильном магазине.

Использование обратного молотка в работе по вытягиванию вмятин доказало эффективность при работе с арками и порогами, где доступное внутреннее пространство невелико. Также его применение возможно при небольших повреждениях на дверях и корпусе в случае, если не задето ребро жесткости. Самостоятельное изготовление обратного молотка позволит сэкономить значительную сумму.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Прочие приспособления

• Измерительные приборы представлены как механическими, так и электронными вариантами.
• К расходным материалам для кузовных работ относят наждачную бумагу, грунтовку и наполнитель. Их применяют на этапе покраски.
• Для нанесения лакокрасочного материала используют пневмоинструмент, представленные краскораспылителями.
• Группа материалов для удаления коррозии включает: преобразователи ржавчины, щетки, антикоррозийные мастики, наждачную бумагу, растворители, ветошь, грунт
• К материалам для подготовки к покраске относят: растворители, абразивные материалы, шлифовальные машины, ветошь, шпаклевочные растворы, грунт.
• Материалы для покраски: базовые эмали, лаки, пневмоинструмент в виде краскораспылителей.
• Дополнительные материалы: разъемы для монтажных работ, шпатели, клей-герметик, маскирующие малярные ленты.

Обычная технология рихтовки кузова транспортного средства за все время своего существования претерпела немало изменений. Ушли те времена, когда данный процесс осуществлялся посредством применения одного молотка

Рихтовка кузова – это достаточно сложный процесс, который требует очень ответственного подхода, профессиональных навыков, знаний, а также важно выбрать инструмент для рихтовки кузова. Приобрести в настоящее время качественные инструменты для рихтовки кузова можно в специализированных магазинах или на обычном рынке

Можно, конечно, изготовить все требуемые инструменты своими руками, но для этого требуется обладать определенными знаниями и материалами.

Среди наиболее распространенных инструментов можно выделить следующие приспособления:

• Ударный инструмент, то есть киянки и молотки. Основным их предназначением является качественное выравнивание вмятин. Рихтовочные молотки от обычных слесарных отличается наличием закругленной поверхности, причем очень хорошо отполированным. Для изготовления данных инструментов используются такие материалы, как пластик, цветные металлы, резина и так далее;
• Поддержки, штампы и наковальни. Данные приспособления требуются для того чтобы хорошо поддерживать то место кузова, которое будет выпрямляться.

Такие инструменты, как молоток и наковальня обязательно должны быть использованы в паре. Здесь самое главное грамотно подобрать специальный подкладной штамп, а также учесть такие параметры, как размер, вес и радиус кривизны. Для осуществления данного процесса можно использовать разные подручные предметы, но их также необходимо очень тщательно подбирать под каждый вид и тип изъяна кузова;

• Ложки и ударные полотна. Подобные приспособления обычно служат для эффективного вытягивания вмятины. Кроме того, они могут быть использованы в качестве тех же поддержек. Очень часто после ДТП возникает необходимость отделения наружной поверхности от внутренней. Для этого и требуется специальная ложка для рихтовки, посредством которой можно быстро исправить любую кривизну элемента;
• Крюки и рычаги, которые применяются в случае необходимости произвести вытяжку вмятину с внутренней стороны. крюков должно быть немало, но все они отличаются размерам, по толщине металла или по углу загиба. Подобные крюки можно сделать и самостоятельно, использовать можно специальный пруток из качественного металла, диаметр которого равен 10-12 мм;
• Потребуется специальный шлифовальный инструмент, то есть напильники и шлифовальная машинка. Они используются для шлифовки элемента кузова, который был предварительно подвергнут обработке.

Классификации оборудования

• сварочные;
• компрессоры;
• шлифовальные;
• рихтовочные;
• инструменты чистовой доводки;
• измерительные системы.

По этапам кузовных работ, к которым относятся выправление вмятин, удаление коррозии, покраска и подготовка к ней, инструменты подразделяют на соответствующие категории. Помимо этого рассматриваемая классификация включает группу дополнительных материалов.

По принципу функционирования оборудования для кузовного ремонта его классифицируют на ручные и автоматические инструменты. Модели второго подтипа по источнику питания подразделяют на пневмо- и электроинструменты. К первым относят, например, шлифовальные машины, в то время как краскораспылитель — это пневмоинструмент.

Шлифовка – заключительный этап восстановления

После того, как самодельные инструменты и приспособления для восстановления кузова выполнили задачу, следует переходить к шлифованию отремонтированной поверхности. Для этих целей может использоваться следующее оборудование:

• Шлифовальная машинка с набором дисков различной зернистости.
• Электрическая дрель с абразивными насадками.
• Наждачная бумага, закрепленная на бруске.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Своевременное устранение дефектов кузова позволит быстро восстановить эксплуатационные характеристики автомобиля, улучшить внешний вид и предотвратить дальнейшее разрушение кузова под действием коррозии, которая образуется прежде всего в поврежденных местах. Следите за состоянием своего автомобиля и не откладывайте его ремонт на потом, ведь это может привести к необходимости проведения более сложного и дорогого кузовного ремонта.

Виды рихтовочных инструментов

Итак, в стандартный набор инструментов по удалению вмятин на автомобиле без покраски, как правило, входят:

Рихтовочный молоток. Базовый инструмент для удаления вмятин на металлических деталях корпуса автомобиля. Именно с его помощью выполняется самое простое и надежное рихтование. Как правило, для работы нужно всего лишь зафиксировать деталь на верстаке. Равномерная обработка молотком позволит быстро вернуть компоненту кузова автомобиля его прежний вид. Как правило, в один комплект для устранения вмятин на авто без покраски входит несколько рихтовочных молотков. Они отличаются разными размерами, весом, величиной и формой ударных частей, а также наличием прорезиненых насадок на ручку и отбойник. Эти молотки предназначаются для рихтовочных работ разных типов и помогут на разных этапах выправления деталей своими руками. Само собой, для мелких вмятин лучше всего использовать молотки для рихтования с меньшим размером ударной части и с меньшим весом, а для больших вмятин — крупногабаритные.

Рихтовочный молоток

Насадки для рихтовочного молотка. Как правило, в комплекте с рихтовочным молотком идет также несколько насадок к нему. Они позволяют производить качественный ремонт любого компонента кузова авто, так как рассчитаны на конкретный вид работы.

Насадки для рихтовочного молотка

Обратный рихтовочный молоток. Зачастую обратный рихтовочный молоток используется в тех ситуациях, когда извлечь какую-либо деталь транспортного средства невозможно, а подрихтовать — необходимо. Принцип действия обратного рихтовочного молотка заключается в том, что один его конец приваривается к проблемной поверхности. После этого мастер начинает стучать грузом по второму концу молотка, перемещая его вдоль корпуса. Также иногда комплект включает в себя специальный крюк, который можно насадить на конец молотка. Если вы будете использовать обратный молоток с крюком, вам не понадобится приваривать его к поверхности авто — достаточно будет лишь просверлить в ней отверстие и завести туда этот крюк.

Обратный рихтовочный молоток с насадками

Монтировка. Во время вытягивания вмятин на кузове автомобиля монтировка может понадобиться когда угодно. Это основной инструмент, выступающий в роли рычага на подобного рода работах. С его помощью можно отогнуть или приподнять любую деформированную деталь и получить доступ к ее обратной стороне. В комплект для устранения дефектов авто без покраски, как правило, входит несколько монтировок разного веса, размера и формы. Они предназначены для работы с разными деталями. Всех их объединяет одно — они сделаны из прочного железа и способны выдержать большой вес, не деформируясь при этом.

Монтировка

Присоски. Как правило, в процессе рихтования автомобиля своими руками используются пневматические или же вакуумные присоски. Они, как и обратные молотки, могут понадобиться для правки несъемных литых компонентов кузова. Принцип действия присоски предельно простой: ее прикрепляют к месту вмятины, после чего откачивают изнутри весь воздух, что обеспечивает очень прочное сцепление с поверхностью. Далее присоску необходимо просто потянуть в нужную сторону, и она поведет металлическое покрытие вместе с собой. Следует, однако, учитывать, что такое рихтовочное оборудование, как присоска, применимо далеко не везде и не всегда, так как размер и форма вмятины должны примерно подходить размерам самой присоски. Иногда для устранения дефектов сложной формы используют несколько небольших присосок одновременно.

Присоска рихтовочная

Зажимы и захваты. Какое бы качественное рихтовочное оборудование для работ без покраски вы ни приобрели, большинство устройств будут совершенно бесполезны без зажимов и захватов. Очень часто во время рихтования требуется вытягивать какие-либо участки металлической поверхности наружу. Для этого могут применяться, кроме человеческой силы, лебедка, специальные агрегаты или даже другой автомобиль. Чтобы надежно схватиться за нужный фрагмент металла, вам понадобятся специальные зажимы и захваты. В большинстве случаев в комплект для проведения рихтовальных работ без покраски входит несколько таких зажимов и захватов разного типа и размера. Они могут также отличаться площадью сцепления с поверхностью захватываемого элемента, количеством функциональных креплений (до 3), а также типом фиксации зажима (в основном крепится на специальный шуруп).
