ВАЗ 2106-2107: зажигание и его правильная регулировка

Как выставить зажигание по лампочке?

  1. выкручиваем свечу первого цилиндра;
  2. вставляем в свечное отверстие резиновую пробку подходящего размера, чтобы заходила потуже;
  3. потом ключом вращаем медленно коленвал, до тех пор, пока пробка не выскочит. Это будет означать что поршень первого цилиндра находится в верхней мертвой точке, или очень близко к ней;
  4. после совмещаем среднюю метку на передней крышке двигателя и метку шкива коленвала. Средняя метка обозначает угол опережение зажигания на 5°;
  5. после этого вворачиваем обратно свечу и надеваем на нее провод;
  6. приготовьте лампочку 12 В с проводами, один провод — на плюс катушки зажигания, а второй — на «массу»;
  7. ослабляем гайку крепежа трамблёра и определяем момент зажигания;
  8. включаем зажигание автомобиля, лампочка должна загореться;
  9. поворачиваем трамблер по часовой стрелке, пока лампочка не погаснет;
  10. теперь поворачиваем трамблер ПРОТИВ часовой стрелки, пока лампочка опять не загорится. Это и есть точная регулировка, когда момент зажигания выставляется правильно;
  11. закручиваем гайку трамблера.

Теперь давайте проверим насколько правильно установлен момент зажигания. Выбираем прямой участок дороги, без спусков и подъёмов, двигатель должен быть полностью прогретым, едем на 4-й передаче со скоростью 40-50 км/ч и затем резко прибавляем газ. Должен появится характерный «стук пальчиков», как скорость повысится где-то на 5 км/ч, стук должен прекратиться сам по себе. Это и будет свидетельствовать о том что момент зажигания выставлен правильно. Если стук длится намного дольше или вообще не возникает, установка угла опережения недостаточная, и необходимо повторить регулировку.

Установка и регулировка зажигания на «Пятерке» без ошибок

Зачем выставлять зажигание?

Схема зажигания включает в себя несколько основных элементов — это замок зажигания ВАЗ, трамблер, свечи, высоковольтные провода. Перед тем, как настроить трамблер и выставить бесконтактное зажигание ВАЗ (БСЗ), необходимо понимать, чем чревата его неправильная настройка. Прежде чем отрегулировать устройство, необходимо удостовериться в том, что проблема кроется не в трамблере, свечах зажигания или подключении проводов, поскольку симптомы у них схожие.

Установка бесконтактного устройства производится при таких признаках:

  1. Детонация. При работе двигателя из-под капота раздаются металлические звуки.
  2. Мощность двигателя, а также число оборотов значительно снизились.
  3. Силовой агрегат в целом работает не устойчиво на небольших оборотах.
  4. Возрастет расход горючего.
  5. Кроме того, если трамблер настроен на позднее зажигание, это может быть чревато перегревом мотора.

При этих симптомах на стенках двигателя будет образовываться большое количество отложений и нагара, а также усилится износ компонентов силового агрегата.

Инструкция по установке

В некоторых случаях невозможность запуска мотора кроется в катушке зажигания или замке. Если виноваты эти элементы, то производится замена замка зажигания ВАЗ 2105 и катушки зажигания. Если проблема заключается в неправильно выставленном угле, то ниже приведена инструкция по выставлению бесконтактного зажигания. Для этого существует несколько способов (автор видео о пошаговой регулировке электронного зажигания на отечественной «пятерке» — канал Sdelaj Sam! Pljus interesnoe!).

Как выставить зажигание на ВАЗ 2105 по лампочке:

  1. Для начала необходимо демонтировать крышку трамблера, при этом высоковольтники извлекать не стоит.
  2. Затем нужно провернуть коленчатый вал при помощи храповичного ключа до того момента, пока отметка на его шкиве не совпадет со средней отметкой на передней крышке мотора, всего их три. Также нужно учитывать, что когда метки будут совмещены, может быть выставлен или первый, или четвертый цилиндры. Сам цилиндр проверяется с помощью бегунка — он должен быть направлен в сторону цилиндра 1.
  3. При помощи гаечного ключа на 13 нужно ослабить корпус распределителя.
  4. Далее, один провод от лампы необходимо подключить к кузову авто, а второй — к контакту К на катушке.
  5. Теперь необходимо провернуть ключ в замке зажигания, но мотор заводить не нужно. Проворачивайте распределитель по и против часовой стрелки, при этом сама лампа будет то мигать, то тухнуть. От вас требуется найти положение, при котором тестирующая лампочка начинает гореть. Когда вы найдете его, распределитель нужно будет закрутить.

Есть еще один вариант регулировки, который поможет, если у вас нет лампочки.

Этот метод позволяет настроить угол на слух:

  1. Сначала сядьте в салон машины и заведите мотор.
  2. Далее, используя гаечный ключ на 13, необходимо немного ослабить гайку, которая фиксирует распределитель. Но при этом устройство необходимо придерживать, чтобы не допустить его произвольного поворачивания.
  3. После этого медленно попробуйте провернуть распределитель в обе стороны.
  4. От вас требуется найти тот момент, при котором силовой агрегат сможет набрать наиболее высокие обороты. Когда вы сделаете это, корпус распределителя нужно будет немного провернуть по часовой стрелке, но так, чтобы не сбить настройку.
  5. Сделав это, закрутите гаечный ключом на 13 гайку, крепящую распределитель, и проверьте работоспособность мотора. Если вас что-то не устраивает, то регулировка производится еще раз.

Проверка правильности установки

После того, как регулировка будет проведена, выставленное устройство необходимо проверить на работоспособность. Для начала заведите силовой агрегат и попробуйте резко нажать на газ. В этот момент из-под капота должна доноситься легкая детонация — если это так, то настроенный узел работает корректно.

Есть еще один вариант проверки. После того, как все будет сделано, нужно выехать на ровную дорогу и разогнаться примерно до 40 км/час, на этой скорости необходимо активировать четвертую передачу. Если в тот момент, когда вы активировали передачу, детонация отсутствует, это говорит о том, что все действия были выполнены верно. Детонация допускается, но не сильная. Если же металлический звук достаточно громкий, то это говорит о необходимости повторной регулировки. В том случае, если у вас вызывает сложности один из описанных выше методов, то попробуйте воспользоваться вторым.

Видео «Наглядная инструкция по регулировке узла своими руками»

Более наглядная инструкция по поводу настройки угла в домашних условиях с обозначением всех нюансов приведена на видео ниже (автор ролика — канал Ато! мото-лайф).

Установка и регулировка трамблера

На автомобиле ВАЗ 2106 ремонт трамблера необходим в случае его некорректной работы, но если этот элемент работает нормально, для того, чтобы его правильно выставить, сначала нужно установить метки. Коленчатый вал вращается или за храповик, или с помощью специального ключа за гайку. На крышке силового агрегата вы можете увидеть метки.

Чтобы правильно поставить зажигание, метки должны быть правильно совмещены:

  1. Установленная первая мета по ходу движения представляет собой опережение угла на десять градусов. Этот параметр актуально использовать для авто, использующихся на 72 топливе.
  2. Метка, расположенная посредине — это опережение угла на пять градусов, что оптимально для авто, использующихся на 80 бензине.
  3. Последняя риска представляет собой угол опережения на 0 градусов. Это означает, что воспламенение горючей смеси будет осуществляться в то время, когда поршень будет расположен в ВМТ. Устанавливая метки, нужно учитывать эти нюансы.

Когда вы закончите выставлять метки, в контактах необходимо поставить нужный зазор. Чтобы сделать это, должен сниматься бегунок распределительного узла и выкручиваться фиксирующий болт прерывательного элемента. Заблаговременно рекомендуется произвести очистку контактов с помощью наждачной бумаги. В разомкнутом виде зазор на контактах должен быть не более 0.4 мм.

Обозначение меток на устройстве

Перед тем, как выставить зажигание на ВАЗ 2106, необходимо выкрутить крепление распределительного узла с помощью гаечного ключа, затем его можно снять из корпуса.

Чтобы поставленный на место узел работал правильно, учтите такие нюансы:

  1. Регулировка производилась по метке ВМТ на 1м цилиндре, так что в данный момент появление искры должно осуществляться в нем. Чтобы словить этот момент, необходимо установить крышку трамблера ВАЗ 2106 и пометить место, где входит высоковольтный кабель свечки зажигания от первого цилиндра. Затем необходимо произвести демонтаж крышки, после чего внешний контакт бегунка устанавливается напротив риски.
  2. После этого, чтобы силовой агрегат работал в нормальном режиме, следует провести условную линию между ее фиксаторами и поставить механизм в место монтажа таким образом, чтобы данная линия располагалась параллельно блоку мотора. Здесь же следует отметить, что попасть в шлицы сразу получается далеко не всегда, возможно, для этого необходимо немного прокрутить корпус. В принципе, это не страшно, поскольку в дальнейшем зажигание все равно надо будет отрегулировать. Вам необходимо добиться того, чтобы механизм мог полностью сесть в место установки, прямо до того момента, пока он полностью не упрется в блок. Сделав это, узел можно притянуть на место (автор видео — Andrey Gorinov).

Классика среди карбюраторов: ДААЗ 1107010

Карбюраторы для автомобилей ВАЗ производятся Димитровградским автоагрегатным заводом с начала выпуска этих автомашин. Первой появилась модель под номером 2101, которая предназначалась для небезызвестного ВАЗ 2101. Позднее ДААЗ выпустил целое семейство для разных моделей автомобилей.

Так, в 1980 году в этом ряду была выпущена модель ДААЗ 1107010, предназначенная для автомобилей серии 2105 и 2107. Карбюратор 1107010 способен приготовить оптимальный состав ТВС для всех режимов работы мотора без ущерба для динамичности автомобиля и без ущерба для окружающей среды.

При выборе модели, важно учитывать объем мотора. Карбюраторы выпускаются с разной маркировочной системой:

  • 2105-1107010 идет на автомобили с рабочим объемом 1,2 и 1,3 л;
  • 2107-1107010 устанавливается на двигатели объемом 1,5 и 1,6 л.

Возможны вариации. Например, для автомобиля ВАЗ 2105 может быть использован карбюратор 21053, который обычно используется для двигателей объемом 1,2 литра, в то время как карбюратор 2105; для мотора с объемом 1,3 литра.

Регулировка карбюратора ВАЗ 2105 не представляет сложностей, если автовладелец знает его устройство и знаком с расположением основных узлов. Устройство модели ДААЗ 1107010 — это симбиоз нескольких основных систем, подчиненных друг другу и работающих последовательно.

  1. Система поддержания уровня топлива. Выполняет функцию постоянного уровня горючего в специальной камере.
  2. Система пуска прогрева. Необходима для надежного запуска непрогретого мотора. Здесь происходит приготовление смеси, сильно обогащенной жидким топливом.
  3. Система холостого хода. Необходима для обеспечения работы на холостом ходу при минимальных оборотах коленвала. Обеспечивает равномерную и стабильную подачу жидкого топлива на низких оборотах. Главная ДС при этом не работает.
  4. Система ускорительного насоса. Предназначена для кратковременного обогащения топливно-воздушной смеси горючим в момент резкого открытия заслонки дрюсселя (например, при резком ускорении автомобиля). Благодаря ему мотор работает равномерно, без перебоев при разгоне.
  5. Система дозирования топлива (главная). Регулирует подачу топлива во время движения автомобиля и при различных нагрузках двигателя.
  6. Система эконостата. Это дополнительная система обогащения топливной смеси в случае полной нагрузки двигателя.

Все эти системы последовательно снабжаются горючим через специальное устройство — топливные жиклеры. Жиклеры определяют количество требуемого горючего для смешивания ТВС. То есть, жиклер — это своеобразный калибровочный механизм, который регулирует размеры канала подачи жидкого горючего.

Руководство по выставлению

Итак, где находится и какие функции выполняет модуль и катушка зажигания ВАЗ мы разобрались, теперь поговорим о настройке. Если момент системы выставлен неправильно, это станет причиной более повышенного расхода бензина, а также детонации силового агрегата (начнут стучать «пальчики»). В целом работа мотора будет нестабильной.

Чтобы настроить зажигание ВАЗ 2107, необходимо выполнить несколько действий, все они подробно описаны ниже:

Для начала следует правильно отрегулировать зазор, который имеется межу и прерывательного устройства. Для этого заранее следует демонтировать его крышку и произвести очистку поверхности контактов. На этом же этапе необходимо произвести проверку соединения контактов — соприкасаться элементы должны по всей поверхности, а не только на определенных участках. В том случае, если контакты соединены плохо, их необходимо попытаться незначительно подогнуть

Также можно попробовать немного подточить плоскость.
Сделав это, переходим к важному этапу. Вам необходимо повернуть коленчатый вал до того момента, пока контакты максимально не разомкнутся

С помощью щупа вам необходимо увеличить зазор, примерно до 0.45 мм. Следует отметить, что во время этого щуп между контактами должен передвигаться с невысоким сопротивлением.
Коленчатый вал проворачивается до риски «момент зажигания», отмеченной на самом шкиве. Сделав это, к клемме прерывательного механизма следует подключить вольтметр, если его нет, может использоваться обычная контрольная лампочка. Речь идет непосредственно о клемме прерывателя, которая подключена к катушке. Используя гаечный ключ на 13, вам необходимо немного ослабить гайку фиксации прерывателя к БЦ.
После этих действий необходимо провернуть ключ в замке, но не заводить двигатель, одновременно корпус прерывателя нужно провернуть против часовой стрелки. Когда вы заметите, что лампа погасла, необходим начинать проворачивать корпус в другом направлении, пока лампочка вновь не загорится. Если контролька горит, это свидетельствует о том, что был выставлен момент передачи искры по высоковольтным проводам. Поле того, как момент будет установлен, гайку фиксации прерывателя следует закрутить до упора.

Что касается проверки, то это сделать проще простого. Когда автомобиль едет со скоростью 40 км/ч, необходимо нажать на газ, чтобы транспортное средство стало быстро набирать мощность. При быстром разгоне должна произойти кратковременная детонация, пока машина не сможет разогнаться до 60 км/ч. Если это так, то момент был выставлен верно и на какое-то время об этой процедуре можно будет забыть.

Извините, в настоящее время нет доступных опросов.

Высоковольтные провода

Высоковольтные провода (ВВП) передают импульсы от катушки к свечам зажигания. В отличие от других проводов они должны не только выдерживать высокое напряжение, но и защищать от него другие детали автомобиля. Каждый провод состоит из токопроводящей жилы с металлическим наконечником, резиновых колпачков с обеих сторон и изоляции. Большое значение имеет исправность и надёжность изоляции, так как она:

  • предотвращает попадание влаги на токопроводящий элемент;
  • сокращает утечку тока до минимума.

Неисправности высоковольтных проводов

Для ВВП характерны следующие основные неисправности:

  • обрыв токопроводящего элемента;
  • утечка напряжения из-за некачественной изоляции;
  • чрезмерно высокое сопротивление провода;
  • ненадёжный контакт между ВВП и свечами зажигания или его отсутствие.

При повреждении ВВП пропадает электрический контакт и происходит разряд, приводящий к потерям напряжения. В этом случае на свечу зажигания поступает не номинальное напряжение, а электромагнитный импульс. Неисправности проводов приводят к неправильному функционированию некоторых датчиков и к перебоям в работе силового агрегата. В результате один из цилиндров перестаёт выполнять полезную работу и работает вхолостую. Силовой агрегат теряет мощность и начинает детонировать. В этом случае говорят, что двигатель «троит».

Одной из неисправностей высоковольтных проводов является обрыв

Диагностика высоковольтных проводов

При подозрении на неисправность ВВП (двигатель «троит») сначала их необходимо тщательно осмотреть — возможно повреждение изоляции, сколы, прикосновение к горячим элементам двигателя

Особое внимание следует обратить на контакты проводов — на них не должно быть следов окисления или нагара. Если же видимых повреждений не обнаружено, приступают к обнаружению возможного обрыва и измерению сопротивления ВВП с помощью мультиметра

Сопротивление провода должно составлять 3–10 кОм. Если оно равно нулю, провод оборван. Также следует учитывать, что сопротивление не должно отклоняться от нормы более чем на 2–3 кОм. В противном случае провод следует заменить.

Выбор высоковольтных проводов

При покупке новых проводов следует обратить внимание на рекомендации автопроизводителя. На ВАЗ 2107 обычно устанавливают провода марки ВППВ-40 (синего цвета) с распределённым сопротивлением (2550 +/-200 Ом/м) или ПВВП-8 (красного цвета) с распределённым сопротивлением (2000 +/-200 Ом/м)

Важным показателем ВВП является допустимое напряжение. Если фактические значения напряжения превышают допустимые, может произойти пробой изоляционного слоя кабеля и выход провода из строя. Напряжение в бесконтактной СЗ достигает 20 кВ, а напряжение пробоя — 50 кВ.

Немаловажным является и материал, из которого изготовлены ВВП. Обычно провод имеет полиэтиленовую изоляцию в поливинилхлоридной оболочке. Наиболее надёжными считаются силиконовые ВВП. Они не грубеют на морозе, что предотвращает их расшатывание в гнёздах, и менее склонны к пробоям. Из производителей проводов можно выделить фирмы Champion, Tesla, «Хорс» и др.

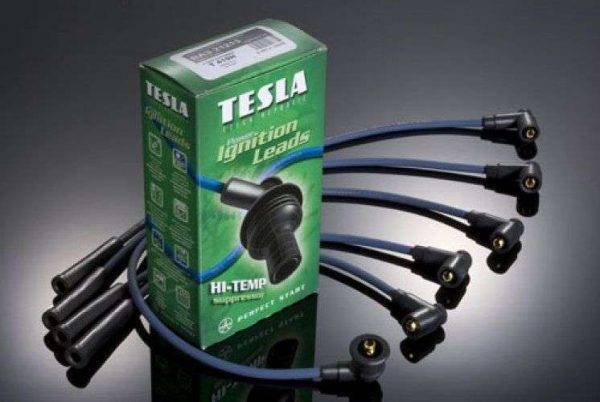

Продукция компании Tesla считается одной из самых надёжных

Установка зажигания на ВАЗ («классика»)

На них устанавливается один из двух типов зажигания. Первое — контактное: здесь размыкание осуществляется при проворачивании вала трамблера (механический способ). Второй тип зажигания – электронный, бесконтактный: в нем задействован датчик Холла, определяющий время образования искры.

Как работает система зажигания

При занятии поршнем положения ВМТ, он сжимает горючую смесь с максимальной силой. В это время в катушке формируется высокое напряжение. От крышки трамблера по высоковольтным проводам оно подается к свечам, где образуется искра, зажигающая смесь. Когда обороты коленвала увеличиваются, меняется угол опережения зажигания. Этой процедурой «занимается» вакуумный регулятор (закреплен на распределителе зажигания), подсоединенный посредством трубки к впускному коллектору. В итоге достигается оптимальная мощность на любых режимах работы мотора.

Признаки неисправности

  • двигатель невозможно запустить или он работает крайне неустойчиво (глохнет);
  • ухудшение динамики движения: вялый разгон;
  • повышенный расход горючего;
  • хлопки в глушителе;
  • вибрация при работе силовой установки.

Как выставить угол опережения зажигания со стробоскопом

Это довольно точный способ, не требующий демонтажа крышки клапанов и трамблера. Процедура занимает буквально несколько минут и состоит из следующих этапов:

  • на заглушенном двигателе ослабьте гайку крепления распределителя зажигания (ключ на 13), заметив его первоначальное положение;
  • очистите переднюю крышку мотора (под шкивом) от грязи так, чтобы были видны метки (одна длинная, две покороче);
  • минусовую клемму стробоскопа подсоедините к «массе» мотора, «плюс» — к катушке зажигания (клемма или гайка сбоку), отдельный зажим зафиксируйте на ВВ проводе 1-го цилиндра.
  • пустите двигатель и направьте лампу стробоскопа на шкив;
  • риска на нем должна совпадать с центральным приливом на передней крышке БЦ, если используется бензин А80, и с самой длинным крайним, если топливо – АИ92;
  • если это не так, плавно поворачивайте трамблер, пока не произойдет совпадения.

Как выставить зажигание на авто по лампочке

Если стробоскопа не оказалось, можно воспользоваться обычной автомобильной лампочкой, к которой нужно припаять пару проводов. Также подойдет и вольтметр. Этапы регулировки:

  • из 1-го цилиндра выкрутите свечу зажигания;
  • прокрутите коленвал (рукояткой или ключом) до момента начала сжатия: это можно определить, сунув в свечное отверстие отвертку и дождавшись, пока поршень ее коснется и начнет двигаться вниз;
  • одновременно смотрите на метки крышки двигателя: одна из них (это зависит от октанового числа бензина) должна совместиться с риской на шкиве;
  • снимите крышку РР: ротор должен «смотреть» в сторону 1-го цилиндра;
  • слегка открутите гайку крепление трамблера;
  • один провод от лампочки зафиксируйте на корпусе, второй – на контакте РР, который находится сбоку;
  • включите зажигание, не запуская двигатель: если угол опережения зажигания верный, лампочка гореть не будет;
  • если она горит, покрутите трамблер, добиваясь ее погасания;
  • закрепите трамблер.

Статья в тему: Плюсы и минусы сигнализации с автозапуском

Как отрегулировать зажигание на слух

Т. е. добиться правильной настройки можно и вовсе без инструментов: понадобится только ключ на 13. Способ действенный, но при условии правильной регулировки клапанов и исправности карбюратора:

  • прогрейте силовой агрегат до рабочей температуры;
  • ослабьте ключом на 13 крепление трамблера и потихоньку поворачивайте его по часовой стрелке и против нее;
  • добейтесь ровных устойчивых оборотов двигателя на холостом ходу (800-850 об/мин.);
  • зафиксируйте в найденном положении РР.

Как проверить правильность зажигания в движении

Для этого нужно разогнать автомобиль до скорости 50 км/ч на четвертой передаче и резко нажать на педаль газа. При правильной установке угла зажигания появится детонационный звон, пропадающий через пару секунд. Если он не исчез, зажигание слишком «раннее».

Если же детонации нет вообще, а разгон вялый, это говорит о позднем воспламенении смеси в цилиндрах. В таких случаях остановите авто и поверните РР на 3-5 градусов, затем еще раз разгонитесь. Повторяйте операцию, пока не добьетесь нужного результата.

Как правильно выставить электронное зажигание на ВАЗ 2107 (инжектор)

Стоит сразу сделать оговорку по поводу того, что одно из важнейших отличий инжекторного (впрыскового) двигателя от карбюраторного — отсутствие необходимости всяческих настроек. В том числе электронный блок управления, при помощи датчиков, самостоятельно определяет момент зажигания и прочие нюансы в конкретном случае. Главное правильно выставить по меткам ремень или цепь ГРМ. Поэтому дальше мы поговорим о карбюраторных версиях, оборудованных электронной системой зажигания.

Итак, после успешной установки БСЗ на автомобиль всегда необходима его регулировка. Конечно, мастера будут орудовать специальным инструментарием, в частности рекомендуется стробоскоп. Но на практике все может оказаться намного проще. К примеру, вполне реально отрегулировать систему, что называется, на слух.

Чтобы начать процесс, необходимо ослабить крепежную гайку распределителя зажигания (или же попросту не затягивайте ее при установке трамблера). После запуска и прогрева мотора начинаем крутить корпус распределителя то в одну сторону, то в другую. Обороты при этом должны соответствовать примерно 2000.

Слушая изменения в работе двигателя будет несложно уловить, как скачут обороты, появляются ли провалы. Оптимальная «золотая» середина — это положение, при котором мотор стабильно выдает максимум оборотов при отсутствии провалов. В таком положении необходимо и затянуть гайку трамблера. При возможности лучше воспользоваться услугами СТО и проверить правильность регулировки стробоскопом.

Установка Зажигания Ваз 2107 Инжектор

Сделайте свое собственное замечание по настройке вашей системы зажигания ВАЗ 2107

Жигулевская «классика» ВАЗ 2107 не распространяется на современные автомобили, изготовленные по новейшим технологиям и наполненные сложной электроникой. В этом его прелесть. ни с того ни с сего не консультироваться со специалистами автосервиса, большую часть работ по техобслуживанию автомобилей может выполнить владелец самостоятельно. Это включает в себя процедуру для варианта зажигания, которую каждый может выполнить, предварительно изучив подробную аннотацию.

Когда мне нужно установить зажигание?

Первое, что вам нужно знать, это то, что для этой операции нет регулировки, поскольку время зажигания устанавливается или регулируется только по мере необходимости. Это может быть вызвано следующими причинами:

Заметка. На автомобилях ВАЗ 2107, оснащенных форсункой с электронным управлением, мигающий дисплей Check Engine может быть необходимым условием для проверки системы зажигания. приборная доска. Тем не менее, он ведет себя аналогичным образом, когда происходят еще десятки неисправностей. Поэтому сначала необходимо диагностировать проблемы с зажиганием, связавшись со станцией технического обслуживания.

В подавляющем большинстве случаев настройки Момент искры связан с нарушением настроек после разборки или ремонта двигателя. Отдельной проблемой является переход на высокооктановый бензин, который требует зажигания с высокой степенью очистки, что регулируется.

Целесообразно проверять своевременное образование разряда на электродах свечи зажигания в тех случаях, когда двигатель работает нестабильно, хлопает в карбюраторе и выхлопной трубе, сопровождается увеличением расхода топлива. Если вы еще не обнаружили «обжорство» автомобиля, то Заметка цвет дыма при высоком расходе бензина черный, как сажа на свечных электродах.

Типы систем

На протяжении десятилетий, до выпуска ВАЗ 2107 (с 1982 по 2012 год), он был оснащен тремя типами систем зажигания:

Заметка. Первые 2 сорта были поставлены на «семерку» карбюратора, последний представлен инжектором.

В механическом варианте осуществления контакты, открытые кулачком распределительного вала, размыкают цепь низкого напряжения, инициируя образование мощного импульса в обмотке вторичной катушки. Этот разряд направляется на электроды свечи зажигания топлива в цилиндре, где поршень поднимается до верхней мертвой точки (ВМТ) и такт сжатия завершается.

Бесконтактная схема работает по тому же принципу, только датчик Холла сигнализирует об обрыве цепи, и его переключатель реализует это. Поэтому настройки зажигания на карбюраторе «семерка» практически идентичны. Еще одна вещь. это сопловые машины, которые имеют новую систему, которая имеет не только контакты, но также распределитель и любые движущиеся части. Здесь искровой момент определяется контроллером ЭБУ, фокусируясь на сигналах от разных датчиков.

Подготовительный этап

Установить зажигание на автомобиль ВАЗ 2107, Особых условий не требуется, работу можно проводить как в гараже, так и на улице, в том числе зимой. Подготовьте следующий инструментарий для работы:

Заметка. Вместо специального гаечного ключа для вращения коленчатого вала вы можете использовать стандартный открытый 36-мм рог. Если у вас даже нет этого ключа, вам придется установить метки старым проверенным способом: повернув четвертую шестерню и подняв заднее колесо, поверните его вручную, тем самым вращая коленчатый вал.

В идеале лучше иметь в арсенале устройство для настройки зажигания на работающем двигателе. стробоскоп. Он оснащен лампой, которая мигает одновременно с моментом искрения в цилиндре, что позволяет видеть положение прорезей на шкиве коленвала на холостом ходу и четко регулировать угол наклона.

Важный момент. Зажигание настроено на своевременное зажигание и запуск двигателя, после чего требуется дополнительная регулировка. Но последний не принесет вам желаемого результата, когда нет сжатия в цилиндрах или проблемы с карбюратором дают о себе знать. Если эти проблемы не будут решены, двигатель останется нестабильным, независимо от того, как вы настроите систему зажигания.

Отсюда вывод: вы можете в любой момент правильно отрегулировать зажигание, но только точно настроить его на работающий двигатель и карбюратор.

Регулировка карбюратора модификации ВАЗ 2107

Все старые классические руководства по техническому обслуживанию Lada описывают, как установить момент искры с помощью лампочки, хотя опытные автомобилисты могут безопасно обойтись без нее. Почему это происходит, вы поймете, что в процессе чтения этого материала новичкам будет полезно ознакомиться со старой проверенной методологией.
