Отключаем иммобилайзер на ВАЗ-2110 своими руками (без прошивки)

Непосредственное отключение прибора

Для того чтобы отключить иммобилайзер, потребуется последовательность действий.

  1. Найти в нижней части консоли специальный разъем.
  2. Произвести выемку блока управления.
  3. Выполнить считывание информации, хранящейся в энергозависимой памяти.
  4. Произвести стирание всей имеющейся в наличии информации о когда-либо работавшем иммобилайзере.
  5. Отключить блок питания, для того чтобы в дальнейшем устройство не блокировалось.
  6. Сделать отключение консоли иммобилайзера. Она находится в машине на уровне магнитолы.
  7. Отключить на ощупь 20-й по счету контактный провод.
  8. Произвести полное восстановление системы. Для этого необходимо временно соединить между собой 9-й и 18-й провода. Изначально их необходимо изолировать, только после этого вновь присоединить их к двигателю и приступить к сбору конструкции в изначальное положение.

Выполнив все перечисленные действия, вам необходимо воспользоваться специальным чипом. Приобретается он в зависимости от того, какая именно модель ЭБУ была установлена производителем на ВАЗ 2110. С его помощью независимая от энергии память полностью перепрошивается. Очень часто водителей ваз интересуют вопросы, где находится иммобилайзер на ваз 2115, как отключить иммобилайзер на ваз 2112, или других моделей ваз имеющих иммобилайзер. Для того чтобы работа прошла без каких-либо сбоев, необходимо выполнить специальное перепрограммирование при помощи красного ключа. Только после этого в условиях успешного совершения предыдущих действий проводите отключение иммобилайзера.

Конечно, отключая его, вы в большей степени подвергаетесь риску угона автотранспорта. Кроме того, не стоит забывать и то, что блок управления — очень хрупкая вещь. На ваз 2110 иммобилайзер встречается лишь на моделях с инжекторными моторами. При сходе с конвейера на автомобиле не запускают защитные функции. Если раньше у вас не было опыта в проведении подобной работы, лучше всего обратиться к специалистам, чем проводить ее самому. Ведь это может привести к серьезным поломкам. Цена на ремонт в большинстве случаев существенно превышает стоимость отключения иммобилайзера в автомастерской, а времени на устранение поломки вы потратите намного больше. Удачи!

На «десятку» начали устанавливать иммобилайзеры с приходом инжекторного двигателя. Это устройство отвечает за блокировку запуска силового агрегата. Но сегодня достаточно часто возникает необходимость в обходе этой защиты. Но как отключить и зачем это вообще нужно владельцу «десятки»? Сегодня мы детально рассмотрим вопрос, касающийся иммобилайзера на ВАЗ 2110.

Иммобилайзер для ВАЗ 2110

Сегодня можно встретить контактные и бесконтактные иммобилайзеры, последние из которых более востребованы. Первыми управляют при помощи ключа, а для вторых предусмотрен брелок, либо карточка. Их комбинируют с остальными противоугонными системами.

Ключ мастер

На ВАЗ 2110 иммобилайзер встречается лишь на моделях с инжекторными моторами. При сходе с конвейера на автомобиле не запускают защитные функции. Для этого предусмотрен специальный комплект ключей. Один из них красного цвета. Это ключ-мастер, которым активируют защиту. Двумя остальными, которые черные, пользуется автовладелец.

«Обучение», то есть активацию, обычно выполняют в автосалоне перед подготовкой автомобиля к продаже. Хотя некоторые клиенты с легкостью способны выполнить процедуру самостоятельно.

Первыми ВАЗ 2110 начали оснащать системами АПС-4, но спустя некоторое время появились усовершенствованные модели АПС-6. Считывающую часть устанавливают в рулевой колонке, а код — в ключе зажигания. АПС-6 служит дополнительно для управления противотуманками, электростеклоподъемниками.

Плата модуля АПС-6

Иногда обновленный иммобилайзер идет в старом корпусе, которых, видимо, на производстве было в избытке. Если это так, тогда на корпусе имеется цифра 4, а на плате нанесена надпись APS 6. Микросхемы могут отличаться между собой из-за разных периодов их производства.

Видео «Наглядная инструкция по отключению иммо своими руками»

Как сделать все правильно и не допустить ошибок — узнайте из ролика ниже (автор — канал KV Avtoservis).

Обезопасить свою машину от потенциального угона – это первостатейная задача для любого вменяемого хозяина автомобиля

И не важно, Ваз у него или Лексус, все они подвергаются угонам, просто зависит это от уровня мастерства угонщика. Большинство автомобилей сегодня всегда комплектуются хотя бы минимальной односторонней сигнализацией, но нередко это вполне зависит от выбора комплектации авто: в дешевой ее может и не быть, в то время как в самой дорогой она есть

Примером такого авто можно назвать и ВАЗ 2114, здесь в максимальной комплектации есть и иммобилайзер, и двусторонняя сигнализация и еще много всего полезного.

Сам же автомобиль можно назвать примером действительно надежного и хорошего отечественного авто, который и зимой заведется и летом в жару не перегреется, в меру мощного и экономичного. Довольно комфортный салон вмещает в себя до пяти человек, а багажник примет еще до 80 кг груза при полной загрузке салона

Сегодня мы уделим внимание тому, что из себя представляет штатный иммобилайзер от ВАЗ, как он выглядит, в чем его функции, какие бывают в мире модели. Познавательным будет, и информация о том, как его можно самостоятельно отключить, если он барахлит

Правила отключения

Чтобы отключить иммобилайзер своими руками, нужно вначале отсоединить разъем от защиты – так сказать, дать сигнал о физическом отсутствии иммобилайзера, а затем стереть данные о нем из флеш-памяти ЭБУ. Но это для многих, вероятно – понятно в теории, но совершенно не ясно, как это проделать на практике.

Еще одно: отключение устройства, когда оно произведено несанкционированно или неправильно, приводит к блокировке автомобиля. И все – уже никто никуда не едет, нужно «цеплять галстук» или заказывать эвакуатор и отправлять ВАЗ 2110 к специалистам в сервис.

Но выход есть! Даже два варианта выхода. 1. Обрезка проводов. Производится она так:

  • отыскиваем блок управления иммобилайзера, который обычно находится примерно на уровне магнитолы за центральной консолью;
  • нащупываем рукой и снимаем разъем с блока;
  • оказывается, что данный разъем содержит множество контактов, а точнее — двадцать;
  • необходимо отсчитать из разъема сначала девятый, затем – восемнадцатый провода и отрезать их. Затем – соединить вместе и заизолировать;

  • удалив иммобилайзер, следует восстановить линию, по которой ведется диагностика. Для этого нужно установить перемычку, восстанавливающую связь ЭБУ с колодкой диагностики. Обрезав провода, а затем соединив их, мы тем самым восстанавливаем K-line. Затем разъем необходимо вставить на его законное место.

2. Перепрошивка своими руками (перепрограммирование). Обойдется это дешевле, чем замена блока управления ВАЗ 2110. Необходимое оборудование:

  • компьютер;
  • паяльник;
  • ПАК-загрузчик программатор.

Затем нужно проделать такую работу:

  • снимаем, разбираем ЭБУ;
  • находим разъем контролера, подключаем к нему ПАК-загрузчик, считываем заводскую прошивку (ее расширение BIN);
  • так же считываем через разъем EEPROM;
  • сохраняем на компьютере считанную заводскую прошивку;
  • в ЭБУ через разъем закачиваем чистую EEPROM;
  • отсоединяем загрузчик, собираем контролер, устанавливаем на место.

Если мы имеем дело с Bosch M1.5.4, нужно его вскрыть, а затем можно самостоятельно, своими руками установить на место штатного подготовленный нами чип с ЭБУ. Затем буквально на пару секунд включить зажигание. Если дело было в программе, то после установки микросхемы двигатель заведется.

Если в блоке автомобиля ПЗУ запаяна, то придется или же выпаивать ее и производить чип-тюнинг, или же воспользоваться специальной программой COMBISET с функцией очистки EEPROM через разъем, не перепаивая микросхему.

ПЗУ в блоке иммобилайзера

Кроме того, для ВАЗ 2110 можно приобрести специальные заглушки, подходящие на разъем АПС. Они восстанавливают связи между диагностической колодкой и ЭБУ.

Существует версия ПО Combiloader (2.1.8). При ее помощи можно, кроме обычной очистки EEPROM, стирать EEPROM, не удаляя данные иммобилайзера. То есть, если вы очистили EEPROM, и двигатель запустился, можно попробовать снова подключить иммобилайзер. Но для нормальной работы следует заново повторить «обучение» с использованием красного ключа.

Общие сведения

Монтаж иммобилайзеров ВАЗ был поставлен на поток после того, как производитель наладил выпуска инжекторных двигателей. Предназначение иммо заключается в блокировке запуска силового агрегата в случае несанкционированного проникновения в автомобиль. Перед тем, как устанавливать или произвести отключение устройства в своем авто, предлагаем более подробно ознакомиться с разновидностями, а также принципе работы системы.

Виды

На сегодняшний день автомобили оснащаются либо контактными, либо бесконтактными иммо, причем последние более востребованы среди потребителей. Управление контактными системами осуществляется с помощью ключа, в то время как для бесконтактных применяется пульт или карточка. Если вы не знаете, как подключить сигнализацию к центральному замку, то это вполне возможна. Установка сигнализации на ВАЗ 2110 своими руками вполне возможна с дальнейшей комбинацией сигналки с иммо (автор видео — канал IZO)))LENTA).

Что касается «десяток», то такой вид сигнализации встречается только на инжекторных версиях. Для управления устройством имеется комплект ключей. Красный представляет собой ключ-мастер, с помощью которого осуществляется активация защиты. Черный ключ используется владельцем машины. Процедура «обучения» или активации системы обычно осуществляется в салоне, перед тем, как машина поступает в продаже. Хотя в принципе, произвести подключение сигнализации к центральному замку ВАЗ с дальнейшей активацией может быть проведено и в домашних условиях.

Первые «десятки» оборудовались системами АПС-4, однако через какое-то время авто уже стали оснащаться более модернизированными вариантами АПС-6. Что касается установки, то иммобилайзер расположенный либо в рулевой колонке, либо за приборной панелью, либо за магнитолой, а код находится в замке зажигания. Система АПС-6 не подключается к аварийной сигнализации ВАЗ, но может использоваться для управления стеклоподъемниками (если они электрические), а также противотуманными фонарями. Следует отметить, что некоторые АПС-6 оснащаются корпусом от четвертых моделей, вероятно, это связано с переизбытком производства АПС-4. В этом случае на корпусе будет отмечена цифра 4, а на самой схеме должна быть надпись APS-6.

Принцип работы

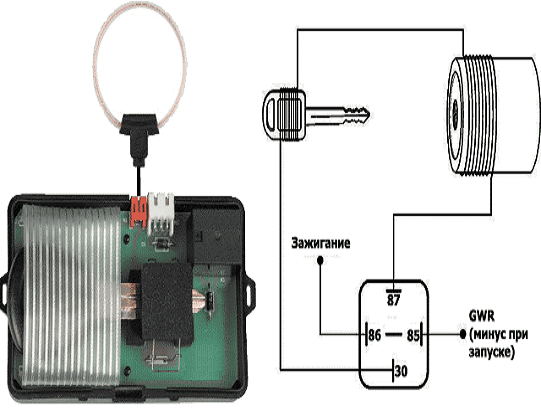

Схема подключения и работы иммо

Если вы решили подключить иммо к центральному замку ВАЗ 2110, для начала ознакомьтесь с принципом работы системы. Принцип функционирования иммо основывается на обмене данными между самим девайсом, а также блоком управления. С учетом той или иной ситуации, иммо определяет, дать ли разрешение на запуск двигателя либо заблокировать его. В последнем случае производится блокировка цепи зажигания, а также бензонасоса, в результате чего запуск мотора будет невозможным. Иными словами, если у вас нет ключа от иммо, то эксплуатация авто будет невозможной.

1. Плата АПС-6

2. ПЗУ на микросхеме иммо

Как отключить иммобилайзер на ВАЗ-2114

Отключение иммобилайзера на ВАЗ-2114 может понадобиться в нескольких случаях:

  • назрела потребность в более усовершенствованной противоугонной системе (например, оснащенной автозапуском);
  • при переполненном «программным мусором» иммобилайзера блок управления выходит из строя;
  • в машине установлено устройство с противоугонной функцией, имеющее заводской брак;
  • блокирующая система выдает ошибку в результате полной разрядки аккумуляторной батареи;
  • произошла внезапная блокировка штатной противоугонной системы.

Существует несколько способов, с помощью которых можно отключить иммобилайзер на ВАЗ-2114 без особых проблем.

Первый способ – отключаем иммобилайзер физически. Для этого производим несколько несложных действий:

  • снимаем разъем с данного противоугонного устройства;
  • ставим перемычку для диагностики.

Второй способ – отвозим блок управления двигателем в сервисный центр либо едем туда на автомобиле, а блоком управления уже будут заниматься квалифицированные специалисты. Обычно отключение штатной системы против угона занимает около пятнадцати минут.

Третий способ – отключаем блок управления на иммобилайзере самостоятельно. Чтобы это сделать, следует придерживаться данной инструкции:

  1. Найти электронный блок управления (ЭБУ) противоугонного устройства (он может находиться внутри центральной консоли).
  2. Снять разъем сигнальных проводов с ЭБУ.
  3. Отсчитать девятый и восемнадцатый контакты (из двадцати имеющихся).
  4. Обрезать на девятом и восемнадцатом контактах проводки – от колодки на расстоянии четырех-пяти сантиметров.
  5. Зачистить концы обрезанных проводов контактов.
  6. Скрутить концы обрезанных проводов.
  7. Заизолировать скрученные концы проводов (подобное действие восстановит диагностическую линию, а иммобилайзер перестанет передавать свои данные на электронный блок управления).
  8. Установить разъемы на прежние места.

Четвертый способ – перепрошиваем электронный блок управления штатного иммобилайзера на ВАЗ-2114. Конечно же, лучше всего подобную операцию доверить квалифицированным специалистам из сервисного центра. Но если такая возможность у владельца транспортного средства отсутствует, то можно попробовать перепрошить ЭБУ противоугонного устройства самостоятельно в домашних условиях. Сам термин «перепрошить» означает стирание из памяти электронного блока управления все информационные данные об этом устройстве. Для этого нужно подготовить следующие инструменты:

  • специальное программное обеспечение;
  • компьютер;
  • паяльный фен или паяльная станция;
  • микросхемный программатор.

После того, как подготовили необходимые инструменты, переходим к конкретным действиям:

  1. Производим демонтаж электронного блока управления двигателя, к которому подсоединен штатный иммобилайзер с легкового автомобиля.
  2. Открываем заднюю крышку ЭБУ.
  3. Отыскиваем нужную микросхему, что отвечает за прописанные данные о противоугонном устройстве (о том, какая это схема можно прочитать в соответствующей инструкции к устройству).
  4. Выпаиваем старую микросхему.
  5. Выбираем один из вариантов следующего шага:
    • или впаиваем новую микросхему;
    • или очищаем уже имеющуюся микросхему с помощью компьютера на Виндовс и специальной программы для обнуления памяти микросхем.
  6. Физически отключаем иммобилайзер, чтобы память ЭБУ не записала новые информационные данные о нем.
  7. Устанавливаем перепрошитый электронный блок управления снова на автомобиль.

Специалисты рекомендуют обратить внимание на несколько нюансов:

  1. При отключенной штатной противоугонной системе транспортное средство становится доступным для правонарушителей-угонщиков.
  2. Система ЭБУ автомобильного двигателя достаточно сложная, поэтому самостоятельное вмешательство в его программы, такое как перепрошивка микросхем, может повлечь за собой необратимые последствия.

Если вы не уверены в своих силах и знаниях, специалисты не советуют самостоятельно вскрывать и перепрограммировать электронный блок управления, а обращаться в автосервис.

Как отключить

Однако есть определенные причины, по которым автовладелец сталкивается с необходимостью отключения:

  1. Заводской брак, эта проблема является одной из самых распространенных в «десятках». Если речь идет о более обновленной версии, то авто может быть оборудовано альтернативной системой запуска двигателя, благодаря чему водитель может обойти защиту.
  2. Полный разряд аккумуляторной батареи может привести к тому, что бортовой компьютер воспримет эту ситуацию как попытку взлома, в результате чего сработает блокировка. Блок управления с мотором обмениваются данными по диагностической линии, так что при отсутствии питания бортовой компьютер фиксирует ошибку.
  3. Блок управления блокирует работу иммо, это может быть вызвано различными причинами. Вполне возможно такое, что сбить работу противоугонной установки может один телефонный звонок на мобильный. Но такая проблема более актуальна для первых «десяток», оснащавшихся иммо.
  4. Поломка иммобилайзера, в результате чего возникает необходимость его замены.

Как вы понимаете, причин для демонтажа иммо может быть множество, однако решить проблемы извлечением устройства из разъема не выйдет (автор видео об отключении системы — канал KV Avtoservis).

Схема подключения иммобилайзера – 55-пиновый разъем.

Схема подключения иммобилайзера – 81-пиновый разъем.

Однако вкратце мы рассмотрим несколько вариантов отключения штатного охранника. Это может пригодится внезапно, когда автомобиль ни с того ни с его перестаёт реагировать на рабочий ключ, а случиться это может в любой момент. История знает случаи, когда иммобилайзер на ВАЗ-2110 полностью выводил из строя звонок по мобильному телефону или сторонняя радиопомеха.

Все способы

К чести разработчиков, стоит сказать о том, что в последней версии десяточного иммобилайзера предусмотрена возможность одноразового его отключения. Это работает в том случае, когда такая функция заблаговременно активирована. Выглядит это все несколько нелепо, но ничего лучше инженеры предложить не смогли:

  1. При активации иммобилайзера в его память прописывается секретный код из шести цифр.
  2. Активируется аварийная функция. (Об этом подробно прописано в инструкции к каждому иммобилайзеру).
  3. Активация происходит нажатием на педаль газа. Нажимать на педаль нужно столько раз, сколько прописано в секретном коде. То есть, если код состоит из цифр 123456, к примеру, то нужно нажать на педаль один раз, выждать несколько секунд, потом нажать два раза, выждать ровно столько же, потом три раза и так до последней цифры. Если не получилось — тренируемся снова.

Казалось бы, зачем автовладельцу отключать иммобилайзер на своем ВАЗ 2110, если устройство служит ему на благо. Но есть несколько причин, заставляющих или вынуждающих это сделать.

  1. Защита имеет конструкторскую недоработку, то есть заводской брак. Это распространенная проблема первых версий иммобилайзеров, устанавливаемых на ВАЗ 2110. В обновленных версиях имеется опция для альтернативного запуска мотора, позволяющая обойти защиту. Работает это так — если система глюканула, вводится индивидуальный пароль из шести цифр, активируется опция путем нажатия на педаль газа требуется количество раз. Сделать процедуру необходимо шесть раз. Допустим, у вас пароль 255998. Вы нажимаете на педаль два раза, немного ждете, затем нажимаете еще пять, опять ждете — еще пять раз, ждете — жмете два раза по девять с перерывами, потом восемь. Подробно про функцию написано в инструкции к иммобилайзеру, потому в первую очередь нужно ознакомиться с ней.
  2. Если аккумулятор полностью разрядился, компьютер может воспринять ситуацию как ошибку, из-за чего невозможно будет запустить мотор. ЭБУ двигателем и противоугонной систему обмениваются информацией по линии диагностики, потому без питания компьютер запоминает это как ошибку.
  3. Множество непонятных и необъяснимых причин, из-за которых ЭБУ блокирует иммобилайзер. К примеру, случались эпизоды, когда включенный или зазвонивший в определенный момент мобильный телефон сбивал противоугонную систему автомобиля. Чаще всего такая ситуация наблюдалась во время первых запусков у нового ВАЗ 2110.
  4. Банальный выход из строя иммобилайзера и потребность заменить его на новый девайс.

Причин, как вы видите, может быть множество. Но исправить ситуацию простым извлечением иммобилайзера из разъема нельзя. Если это сделать, на ВАЗ 2110 полностью деактивируется система запуска силового агрегата. Потому соблюдайте правила и последовательность действий при отключении.

Непосредственное отключение прибора

Для того чтобы отключить иммобилайзер, потребуется последовательность действий.

  1. Найти в нижней части консоли специальный разъем.
  2. Произвести выемку блока управления.
  3. Выполнить считывание информации, хранящейся в энергозависимой памяти.
  4. Произвести стирание всей имеющейся в наличии информации о когда-либо работавшем иммобилайзере.
  5. Отключить блок питания, для того чтобы в дальнейшем устройство не блокировалось.
  6. Сделать отключение консоли иммобилайзера. Она находится в машине на уровне магнитолы.
  7. Отключить на ощупь 20-й по счету контактный провод.
  8. Произвести полное восстановление системы. Для этого необходимо временно соединить между собой 9-й и 18-й провода. Изначально их необходимо изолировать, только после этого вновь присоединить их к двигателю и приступить к сбору конструкции в изначальное положение.

Выполнив все перечисленные действия, вам необходимо воспользоваться специальным чипом. Приобретается он в зависимости от того, какая именно модель ЭБУ была установлена производителем на ВАЗ 2110. С его помощью независимая от энергии память полностью перепрошивается. Для того чтобы работа прошла без каких-либо сбоев, необходимо выполнить специальное перепрограммирование при помощи красного ключа. Только после этого в условиях успешного совершения предыдущих действий проводите отключение иммобилайзера.

Опытные автолюбители прекрасно знают, что идеальными для автомобилей ВАЗ являются иммобилайзеры марки АПС – модели 4 и 6

Более современные системы для блокировки двигателя и других частей автомобиля тоже могут быть установлены на ВАЗ 2110, 2112, 2111, но при этом нужно обращать внимание на показатели совместимости с транспортным средством. Отключить иммобилайзер из-за поломки или с целью установить другой на ВАЗ 2110, 2112, 2111 может каждый владелец этого транспорта, но для этого необходимы некоторые специальные знания и именно о них сейчас будет идти речь

Инструкция по отключению иммо

Если вы не знаете, как отключить сигнализацию на ВАЗ 2110, то в первую очередь нужно отсоединить штекер от защиты. Таким образом вы дадите знать компьютеру, что иммо физически отсутствует. После отключения необходимо стереть всю информацию об устройстве из памяти блока управления. Казалось бы, все просто, однако на практике эта процедура понятна не всем автовладельцам. Итак, как отключить иммобилайзер на ВАЗ 2110?

Есть несколько вариантов – обрезать провода или перепрошить устройство, процедура обрезки проводов выглядит следующим образом:

  1. Сначала необходимо найти блок управления системой. Как мы уже сообщили, в большинстве случаев он устанавливается за магнитолой, в торпеде.
  2. Рукой нащупайте разъем и отсоедините его от блока. На самом разъеме имеется 20 контактов.
  3. Далее, от штекера следует отсчитать сначала контакт под номером 9, после чего – контакт 18. Возьмите эти провода и перережьте их ножом. Далее, эти два провода необходимо соединить между собой и заизолировать.
  4. После удаления устройства необходимо восстановить линию, по которой осуществляется диагностика. Чтобы сделать это, необходимо поставить перемычку, которая позволит восстановить связь блока управления с диагностической колодкой. Когда вы обрезаете провода, а потом подключаете их друг к другу, таким образом вы восстанавливаете K-Line. После всех манипуляций разъем ставится на место.

Правильная обрезка и подключение проводов для отключения Что касается перепрошивки устройства, то для этого вам понадобится заранее подготовить паяльник с компьютером (подойдет и ноутбук), а также специальный ПАК-загрузчик программатор.

Когда у вас все будет на руках, необходимо выполнить следующие действия:

  1. Демонтируйте и разберите блок управления.
  2. После разборки нужно найти штекер контроллера и подсоединить к нему ПАК-загрузчик. Сделав это, можно считать стандартную прошивку, которая была установлена при производстве авто.
  3. Аналогичным образом необходимо считать данные через выход EEPROM.
  4. На ноутбуке или стационарном компьютере необходимо сохранить считанную ранее прошивку, установленную на заводе.
  5. В блок управления посредством разъема необходимо закачать новую, чистую EEPROM.
  6. Затем можно отключить загрузчик, произвести сборку контроллера и установить устройство на место.

Если в вашем автомобиле ПЗУ запаяна в блок управления, то нужно будет ее отпаять, после чего произвести чип-тюнинг. Если вы не хотите этого делать, то выход есть – можно использовать утилиту, к примеру, Combiset, которая обладает опцией очистки EEPROM без необходимости перепайки платы.

Иммобилайзер – это защита авто от угона, если ставить сигнализацию с автозапуском, то продается обходник иммобилайзера, а просто мозг ковырять и удалять с него специалисты не советуют.

Это устройство работает вместе со штатным контроллером системы впрыска топлива. Иммобилайзер ВАЗ подключается к последнему в разрыв К-линии между ЭБУ и диагностическим разъемом. Для разблокировки охранного устройства используется ключ, содержащий специальную метку. Она излучает зашифрованный код доступа.

В индикатор состояния встроена катушка, которая принимает сигнал транспондера, встроенного в ключ. Если последний был распознан автомобильным противоугонным устройством, то оно передает по К-линии на контроллер разрешающий сигнал. Для разблокировки иммобилайзера требуется поднести ключ к индикатору состояния. Если инициализация прошла, то иммобилайзер разрешит завести двигатель. В противном случае контроллер по сигналу от охранного блока отключит систему зажигания и электробензонасос.

Включение и отключение АПС-4

Иммобилайзер, даже если он активирован, не мешает работе любой автосигнализации, которую решили подключить дополнительно. Единственно, что с ним будет невозможен автозапуск. Допускается установка обходчика либо активация режима Valet. Но во втором случае мотор можно завести «болванкой», а в первом потребуется взламывать сигнализацию.

Процедура отключения

Конечно, тут мы рассматриваем, как включается режим Valet. Задействовать его будет легко:

  1. Включают зажигание, не снимая авто с охраны;
  2. Диод начинает мигать;
  3. «Красный» брелок подносят к считывателю, и выключают зажигание, удерживая брелок;
  4. Диод будет гореть непрерывно, последует сигнал зуммера штатной сигнализации;
  5. Снимите брелок;
  6. Через 3-5 секунд после шага 3 диод начнет мигать прерывисто;
  7. В течение 10-ти секунд снова устанавливают брелок на считыватель;
  8. От штатной сигнализации последует звуковой сигнал длительностью в секунду, диод станет гореть непрерывно;
  9. Брелок убирают, и в течение 10-ти секунд зажигание включают;
  10. Зуммер издает короткий сигнал, и зажигание выключают.

Рассмотрена последовательность, позволяющая программно отключить блок АПС. Для контроллера «Bosch MP7» шаг «9» выглядит по-другому.

Сейчас будет сказано, как именно.

Представьте, что шаг «9» заменен тремя следующими:

  1. Убирают брелок, затем в течение 10-ти секунд включают зажигание;
  2. Не дожидаясь звукового сигнала, зажигание выключают через 2 секунды;
  3. Следует сигнал зуммера.

Используя эту последовательность, установку режима Valet проводят в тех авто, где применен контроллер ЭБУ MP-7. Машины ВАЗ с этим контроллером – не редкость. Кстати, к семейству 2110 утверждение почти не относится: в «Десятку» чаще устанавливали отечественный блок ЭБУ.

Все последовательности, приведенные выше, будут бесполезны для блоков АПС-6. Изготовить и подключить новый модуль в компании ВАЗ додумались, когда стали выпускать «Шевроле-Ниву». Затем «6-й блок» перешел в другие авто, которые выпускались после 2003 года. И значит, на семейство ВАЗ-2110 предостережение не распространяется.

Как вернуть все обратно

Допустим, режим Valet нужно выключить. Тогда понадобится взять обучающий брелок, а заодно надо захватить брелоки, используемые для снятия с охраны. Действия проводят в последовательности:

  1. Включают зажигание, к считывателю подносят обучающий брелок;
  2. Удерживая брелок на месте, зажигание выключают;
  3. Штатный зуммер должен издать сигнал, после которого брелок убирают;
  4. Через 3-5 секунд после «шага 2» диод начинает мигать;
  5. Когда диод мигает, к считывателю подносят «черный» брелок;
  6. Зуммер штатной сигнализации сработает снова;
  7. После шага «6» обучайте следующий брелок;
  8. Пока диод мигает, к считывателю подносят «красный» брелок;
  9. Диод начнет гореть ровным светом;
  10. Нужно сразу включить зажигание;
  11. Для ЭБУ MP-7 зажигание выключают через 1-2 секунды;
  12. Для контроллеров, отличных от MP-7, зажигание выключают после звукового сигнала;
  13. Ждут не менее 10-ти секунд.

Установка, то есть включение охранного режима было выполнено полностью. Но, не спешите.

Для любой автосигнализации, где используется односторонний код, характерно такое явление, как потеря синхронности работы элементов (блоков). Когда речь идет об иммобилазере ВАЗ, имеется в виду вот что: теряют синхронизацию блоки ЭБУ и АПС.

Выполним процедуру ресинхронизации:

  1. Открывают дверь, отключают охрану «черным» брелоком;
  2. Включают зажигание;
  3. Если диод мигает с частотой 1 Герц, нужно выключить зажигание и подождать 15 секунд.

После завершения шага «3» система готова к работе. Вообще же синхронизация теряется, когда прописывают брелоки. Но еще так получится, если отсоединить, а затем снова подключить шнур 28 (линия «K»).

Замечание: не пытайтесь прописывать брелок, используемый в другом автомобиле LADA! Нужны «штатные» брелоки либо новые.

Непосредственное отключение прибора

Для того чтобы отключить иммобилайзер, потребуется последовательность действий.

  1. Найти в нижней части консоли специальный разъем.
  2. Произвести выемку блока управления.
  3. Выполнить считывание информации, хранящейся в энергозависимой памяти.
  4. Произвести стирание всей имеющейся в наличии информации о когда-либо работавшем иммобилайзере.
  5. Отключить блок питания, для того чтобы в дальнейшем устройство не блокировалось.
  6. Сделать отключение консоли иммобилайзера. Она находится в машине на уровне магнитолы.
  7. Отключить на ощупь 20-й по счету контактный провод.
  8. Произвести полное восстановление системы. Для этого необходимо временно соединить между собой 9-й и 18-й провода. Изначально их необходимо изолировать, только после этого вновь присоединить их к двигателю и приступить к сбору конструкции в изначальное положение.

Выполнив все перечисленные действия, вам необходимо воспользоваться специальным чипом. Приобретается он в зависимости от того, какая именно модель ЭБУ была установлена производителем на ВАЗ 2110. С его помощью независимая от энергии память полностью перепрошивается. Очень часто водителей ваз интересуют вопросы, где находится иммобилайзер на ваз 2115, как отключить иммобилайзер на ваз 2112, или других моделей ваз имеющих иммобилайзер. Для того чтобы работа прошла без каких-либо сбоев, необходимо выполнить специальное перепрограммирование при помощи красного ключа. Только после этого в условиях успешного совершения предыдущих действий проводите отключение иммобилайзера.

Конечно, отключая его, вы в большей степени подвергаетесь риску угона автотранспорта. Кроме того, не стоит забывать и то, что блок управления — очень хрупкая вещь. На ваз 2110 иммобилайзер встречается лишь на моделях с инжекторными моторами. При сходе с конвейера на автомобиле не запускают защитные функции. Если раньше у вас не было опыта в проведении подобной работы, лучше всего обратиться к специалистам, чем проводить ее самому. Ведь это может привести к серьезным поломкам. Цена на ремонт в большинстве случаев существенно превышает стоимость отключения иммобилайзера в автомастерской, а времени на устранение поломки вы потратите намного больше. Удачи!

Автомобили ВАЗ-2112 оснащались 8-ми и 16-ти клапанными инжекторными двигателями, которые в свою очередь оборудовались своей системой защиты – так называемым иммобилайзером. При помощи этого устройства блокировалась любая попытка запуска двигателя без наличия специального ключа. В случае неполадок с иммобилайзером запуск двигателя был не возможен даже с комплектом оригинальных ключей и меток, что делать в таком случае? Только отключать иммобилайзер!

На видео рассказано как отключить иммобилайзер на автомобилях ВАЗ:

Основные проблемы и особенности иммобилайзеров

Иммо может взаимодействовать только с ЭБУ, поэтому в карбюраторных авто это противоугонное устройство не используется. Иммо осуществляет обмен информацией с управляющим модулем и, если в этом есть необходимость, запрещает устройству подавать сигналы тем или иным узлам. Данный девайс делает соответствующие выводы на основе кода, который расположен в чипе главного ключа. Когда ключ попадает в зону действия иммо, чип осуществляет передачу шифрованного сигнала на девайс, которые его обрабатывает и дает указания касательно запуска двигателя или запрета.

  1. Поскольку противоугонное устройство взаимодействует с управляющим блоком по диагностической линии, его работа может быть нарушена в результате неправильной диагностики.
  2. Различные помехи, которые может издавать даже мобильный гаджет. Обычно помехи издаются более мощным оборудованием и станциями, но причиной может служить даже смартфон.
  3. Заводской брак, из-за чего схема устройства «заглючила» и больше не может функционировать. Как показала практика, бракованные системы часто встречались в первых автомобилях, которые оборудовались иммобилайзерами и инжекторными моторами. В данном случае причина неисправности решается либо путем ремонта, либо заменой устройства.
  4. Также иммо, как и сигнализация, может перестать работать из-за севшей автомобильной АКБ. Особенно такая проблема часто проявляется в зимний период, когда аккумуляторы больше подвержены разряду в результате воздействия на электролит низких температур. В частности, это актуально для старых батарей, которые уже отработали свой срок службы. В таких случаях автовладельцы обязаны знать, как отключить сигнализацию или иммо.
  5. Еще одна причина, по которой иммо может перестать функционировать — это программная ошибка. Проблемы такого плана смогут решить квалифицированные диагносты, ведь есть вероятность, что придется перепрошивать блок управления (автор видео о неисправности противоугонной системы — канал IZO)))LENTA).

Отключаем иммобилайзер на ВАЗ-2110 своими руками (без прошивки)

Противоугонная защита отечественного автомобиля до конца прошлого века заключалась в применении блокировки руля. На этом все штатные меры безопасности исчерпывались. ВАЗ-2110 с карбюраторным восьмиклапанным двигателем имела с завода такую же охранную систему, как вся ВАЗовская классика. Однако с начала 2000-х годов, когда в восьмерочный мотор интегрировали систему впрыска, появилась возможность установить иммобилайзер. Как ни странно, большинство владельцев инжекторных десяток думают о том, как отключить штатную противоугонку. Зачем и как это сделать, постараемся выяснить сегодня.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
