Регулируем клапана на 8-ми клапанном двигателе ВАЗ-2114 своими руками

Зачем нужно регулировать клапана

Металлический шток клапана имеет тенденцию растягиваться и сжиматься во время движения. Седла в головке блока цилиндров прогибаются, что изменяет тепловой зазор. И физически ему нужна определенная стоимость в связи с конструктивными особенностями двигателя. Последствия несвоевременной адаптации необратимы. Заклинивший клапан в процессе работы восьмиклапанного двигателя теряет герметичность, лавинный поток после зажигания обжигает его края и седло ГБЦ, уходящее обратно в корпус головки. Такой ремонт дорогостоящий и не покрывается гарантией. Лучше вовремя отрегулировать, тем более что цена регулировки 8-клапанного двигателя в 600-800 рублей за 30 000 км не такая уж и ощутимая.

При правильно выставленном зазоре машина будет двигаться свободно, без потери тяги, расходуя меньше топлива. Нагрев нельзя регулировать ни при каких обстоятельствах. Только охладите двигатель до 30-40 градусов. Иначе можно ошибиться и закрутить вентили.

Бывают случаи, когда клапаны отрегулировали, а стук все равно остается. Причина может быть не в просветах. На холодном двигателе могут стучать головки поршней, втулки-толкатели в корпусе головки. Причин может быть много, поэтому спешить с выводами и все тщательно проверять не стоит. Есть специальный прибор — стетоскоп, с помощью которого можно легко прослушать звуки работающего двигателя.

Замена клапанов на ВАЗ 2114 — фото отчет

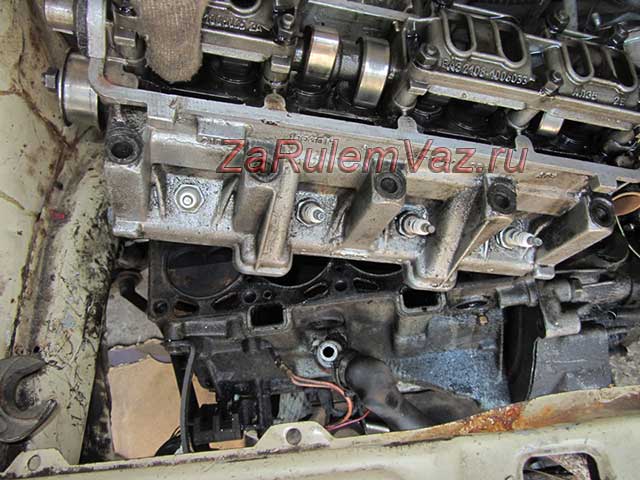

Итак, первым делом необходимо будет снять ГБЦ, так как добраться до клапанов в противном случае просто не представляется возможным. Разумеется, сначала скидываем ремень ГРМ и все, что будет нам мешаться дальше, включая клапанную крышку.

После этого откручиваем болты крепления головки к блоку. Всего их 10 штук. В зависимости от даты выпуска автомобиля, они будут либо под шестигранник, либо с профилем TORX.

Болты с одной стороны находятся снаружи, а с другой -внутри головки, поэтому на фото их не видно. После того, как все они откручены, и отсоединено все, что может препятствовать дальнейшему демонтажу, снимаем ГБЦ с двигателя:

Распределительный вал лучше всего снять заранее, так как на снятой головке откручивать его не очень удобно. Когда он будет снят, можно приступать к рассухариванию клапанов.

Для этого понадобится специальное устройство, которое называется рассухариватель. Опять-таки, чтобы ГБЦ была надежно зафиксирована, можно посадить ее обратно на блок, и наживать на пару болтов по диагонали.

Устанавливается рейка рассухаривателя и каждый клапан поочередно «отрабатываем», как это показано на фото ниже:

Когда пружины клапана извлечены, можно приступать к снятию маслосъемных колпачков. Наглядно результат показан ниже на фото.

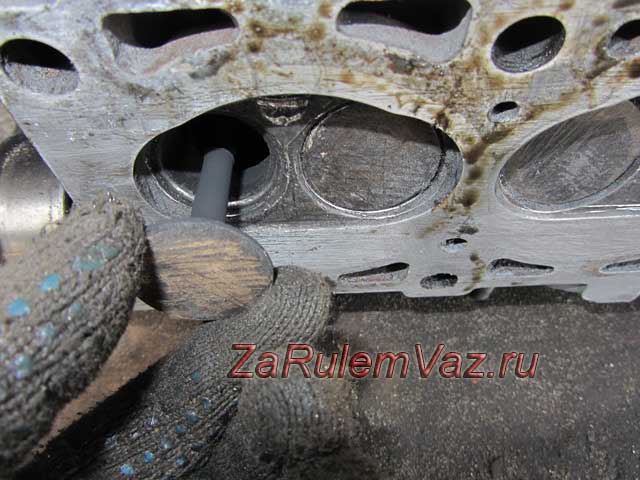

После чего можно без особых проблем вынимать клапан из направляющей его втулки с внутренней стороны головки.

Остальные клапана вынимаются в таком же порядке. При установке новых клапанов их необходимо будет притирать. Чтобы наглядно ознакомиться с этой процедурой, посмотрите видео ролик, где все это показано.

Видео по притирке клапанов

Обзор сделан Евгением Травниковым, который известен всем своим каналом на YouTube Теория ДВС:

Когда окончательно справились со всеми работами, можно устанавливать все снятые детали в обратной последовательности на автомобиль. По поводу цены на комплект новых клапанов, то она составляет порядка 1500 рублей. Если покупать по отдельности, то стоимость легко узнать, поделив сумму на 8.

Регулировка клапанов ВАЗ 2109, 2114, 2115 своими руками

Регулировка клапанов – это популярный термин, который встречается только «в быту». С технической точки зрения процесс называется регулирование зазора между кулачком распределительного вала и торцом клапана. Любой человек, разбирающийся в автомобилях, не понаслышке знает, что означает регулировка клапанов ВАЗ 2114 или другой марки транспортного средства.

Величина зазора определяется изготовителем. Этот зазор необходим для плотного закрывания клапана при любой температуре мотора, поэтому его иногда называют тепловым. Об изменении величины зазора может свидетельствовать металлическое постукивание внутри двигателя. При его возникновении необходимо отрегулировать клапаны. И увеличение, и уменьшение засора может привести к прогоранию клапана и его седла.Регулировка клапанов ВАЗ 2109, видео процесса которого представлено ниже, производится с помощью специальных шайб. Они прокладываются между стержнем клапана и кулачком вала. Весь процесс осуществляется на холодном двигателе. Он требует только терпения и аккуратности.

Изначально позаботьтесь об инструментах и приспособлениях, необходимых для данной работы. Обычного набора ключей для этого процесса недостаточно. Дополнительно понадобятся щупы, с помощью которых можно измерить величину зазора, а также инструмент для утапливания толкателей. Не рекомендуется приобретать набор шайб, так как высокая вероятность, что большая часть их никогда не понадобится. Желательно сначала провести замеры, а затем приобрести специальные шайбы.Подготовим инструменты – и можно приступить к регулировке. Сначала нужно снять крышку клапанов (техническим языком – «крышку головки блока цилиндров»). Для этого:1. снимаем воздушный фильтр;2. отсоединяем патрубок, предварительно ослабив его хомут;3. отсоединяем элемент управления дроссельными заслонками.Снимать крышку необходимо аккуратно, чтобы не нарушить целостность прокладки.

Замер зазора

Для замера зазора необходимо крутить коленчатый вал двигателя. Чтобы сделать это было легче, нужно заранее выкрутить свечи. Далее действуем по следующей схеме:снимаем защитную (переднюю) крышку ремня газораспределительной системы;поворачиваем по часовой стрелке коленвал двигателя до совпадения метки на шкиве газораспределительной системы с меткой на ее задней крышке

При совмещении меток необходимо дополнительно повернуть коленвал на 3 зубца шкива ремня газораспределительного механизма.Важно! Коленчатый вал можно поворачивать за борт крепления шкива мотора с помощью гаечного ключа. Манипуляции со шкивом механизма управления фазами газораспределения не допустимы.Крутить коленвал в обратную сторону нельзя

Если при поворотах была пропущена метка, то необходимо прокрутить еще один круг по часовой стрелке.Измеряем зазор выпускных и впускных клапанов. Величина зазора впускных клапанов должна быть не более 0,2 мм с погрешностью 0,05 мм. У выпускных — показатель не должен быть не больше 0,35 мм (погрешность такая же, как и у впускных элементов).Если полученные значения далеки от нормативных, то необходимо опустить поршень цилиндра в нижнее положение и вытащить шайбу. Ее легко извлечь, так как в полости шайбы пропилены 2 паза. Достаточно поддеть ее тонким инструментом и извлечь.Регулировка клапанов ВАЗ 2115 в дальнейшем предполагает расчет толщины шайбы. Она рассчитывается по формуле:(Полученная величина зазора – нормативная величина зазора) + толщина установленной шайбы.Толщина шайбы нанесена на каждом изделии лазером. Если значение плохо видно, то можно измерить ее с помощью микрометра. После установки шайбы нужной толщины вновь измеряем зазор.Эксперты считают, что регулировать клапаны необходимо после каждых 30 тысяч км пробега. Если двигатель работает исправно и отсутствует металлический стук, то лучше ограничиться только измерением зазора.Регулировка клапанов ВАЗ 2114 и 2115 своими руками аналогична представленному на видео, так как процесс схож с рассмотренным для ВАЗ 2109. Ничего трудно здесь нет, главное правильно измерить зазор.Советуем вам посмотреть:

Процесс регулировки

Не стоит заранее покупать регулировочные шайбы, так как стоимость этих деталей является достаточно высокой. В первую очередь, следует определиться с величиной зазоров, и только потом уже идти в магазин для того, чтобы подобрать там нужный размер шайб и купить их в нужном количестве. Все работы должны проводиться в условиях гаража с хорошим освещением, так как закрытое помещение позволит защитить автомобиль от крайне нежелательного воздействия дождя и ветра, которые неизбежно заносят грязь в незакрытый распределительный вал.

При этом не забывайте остудить двигатель перед тем, как будет проведена регулировка клапанов ВАЗ-2110 восьми клапанного мотора

Разборка клапанов ВАЗ 2110

Регулировка клапанов ВАЗ-2110 (8 клапанов) всегда начинается с демонтажа необходимых комплектующих, который выполняется следующим образом:

  1. Отключается клемма аккумулятора.
  2. Демонтируется корпус воздушного фильтра (если в автомобиле используется карбюраторный двигатель).
  3. От клапанной крышки отключается кронштейн газового троса, а также шланги картерных газов.
  4. Полностью достаются все болты, которыми фиксируется кожух привода ГРМ. После того, как крышка будет снята, можно будет свободно работать со шкивом.
  5. Достаются свечи зажигания. За счет этого упростится вращение КШМ, что поможет найти НМТ и ВМТ.
  6. Снимается крышка клапана.

Перед тем, как приступать к непосредственно настройке, следует разобраться в особенностях механизма работы ГРМ.

Ознакомьтесь с инструкцией к своему автомобилю и прочитайте порядок работы клапанов. В частности, там будет присутствовать таблица, указывающая порядок регулировки клапанов. При этом стоит отметить, что регулировка клапанов ВАЗ-2112 (16 клапанов) предусматривает совершенно иную схему.

Регулировка зазоров как проводить самостоятельно

После того, как будет проведен демонтаж крышки клапана, следует полностью устранить образовавшиеся остатки моторного масла возле толкателей. Для этого следует воспользоваться обыкновенной резиновой грушей или специальным медицинским шприцем. При наличии рейки фиксатора нужно будет поставить ее на две крайние шпильки, с помощью которых крепится крышка ГБЦ.

После этого уже можно приступать непосредственно к ремонту:

  1. Выставляется верхняя мертвая точка. Для этого нужно будет совместить между собой метки, расположенные на внутреннем кожухе привода ГРМ и шкива распределительного вала. Чтобы это сделать, можно вывесить и прокрутить одно переднее колесо, после чего с помощью накидного ключа провернуть распределительный вал, закрепившись за болт, крепящий шкив. Однако сразу стоит предупредить, что эта операция может закончиться поломкой болта, поэтому ее следует выполнять крайне аккуратно, а еще лучше предварительно запастись дополнительным болтом.
  2. После того, как верхняя мертвая точка будет обнаружена, следует провернуть распределительный вал, чтобы сместить шкив приблизительно на 40-50 градусов от ВМТ. Теперь нужно будет поставить свою метку, от которой будет осуществляться еще несколько вращений распределительного вала с дополнительными пометками.
  3. Выполняется измерение теплового зазора выпускного клапана. Для этого следует один из шупов поместить между толкателем и кулачком распределительного вала. Стандартный зазор составляет 0.35 мм.
  4. Если щуп прошел без каких-либо препятствий, стоит взять более крупный, и повторять процедуру с шагом 0.05 мм.
  5. Если щуп с диаметром 0.4 или 0.45 мм уже не может пройти, это говорит о необходимости замены регулировочной шайбы.
  6. Толкатель разворачивается так, чтобы паз смотрел на вас, после чего на него нужно будет надавать рычагом рейки фиксатора и достать оттуда отработавшую шайбу с помощью простого пинцета. На ней будут цифры, указывающие первоначальный размер.
  7. Для получения нужного размера нужно от толщины отработанной шайбы отнять разницу между вымеренным и номинальным зазором, после чего записать его в блокнот, чтобы потом купить нужную шайбу в магазине.
  8. Номинальный зазор во впускном клапане – 0.2 мм. Зазор замеряется с таким же шагом, как и в предыдущем случае.
  9. Выполняется замена шайбы так же, как в предыдущем случае.
  10. В соответствии с таблицей проводится проворачивание КШМ на нужный угол, после чего процедура выполняется с каждым клапаном по отдельности.
  11. В магазине покупаются все необходимые шайбы.
  12. Шайбы монтируются в толкатели.
  13. Все зазоры должны соответствовать стандартным, то есть 0.2 или 0.35.
  14. Проводится проверка новых тепловых зазоров.
  15. Когда новые шайбы будут установлены, все демонтированные комплектующие возвращаются на рабочее место.
  16. Запускается двигатель и отслеживается его работа.

Причины стука гидрокомпенсаторов

Гидрокомпенсатор все-таки не регулировочная шайба, которая может разве что только уменьшиться в толщине из-за постоянного трения, он вполне может выйти из строя.

Проблемы с работой гидрика проявляются в виде отчетливо слышимого стука во время работы силовой установки. Причем стук может быть на одних режимах работы мотора, а на других он исчезает.

Также стук гидрокомпенсаторов может проявляться при непрогретом двигателе и исчезать после достижения оптимальной температуры или же наоборот.

Чаще всего причиной стука гидрика является моторное масло, хотя есть и достаточно других причин.

Если при запуске силовой установки слышен стук гидрокомпенсаторов, но при этом он быстро стихает – это не является причиной выхода их из строя.

Просто после очередной остановки силового агрегата часть клапанов остаются выжатыми из-за расположения распредвала, каналы подачи масла тоже остаются открытыми и масло из гидрика через них стекает.

При запуске же количество масла в каналах быстро восполняется.

Но если стук на холодном двигателе продолжается длительное время или до полного прогрева мотора – это свидетельствует о возникших неисправностях в работе.

Износ

Стучит гидрокомпенсатор на холодную.

Стук на холодную может свидетельствовать о:

  • Механический износ плунжера и его посадочного места. В таком случае масло не сохраняет свое давление и постоянно вытекает из подплунжерного пространства;
  • Заклинивание плунжера в посадочном месте из-за загрязнения;
  • Заклинивание в открытом положении шарикового клапана вследствие его загрязнения;
  • Засорение канала подачи масла. При прогреве же засор вымывается текучим маслом и гидрокомпенсатор работает нормально;
  • Применение на авто масла с повышенной вязкостью. При работе холодного двигателя вязкое масло просто не успевает поступать в гидрокомпенсатор;
  • Выработанный ресурс масла, а также значительное его засорение продуктами трения;
  • Значительное засорение масляного фильтра, вследствие чего пропускная способность его падает, и холодное масло не подается в полном объеме в ГБЦ.

Замасленный гидрокомпенсатор

Причины возникновения стука гидриков на холодном моторе во много сходны с причинами их стука на горячем.

Стук гидрокомпенсатора на горячем двигателе.

Появление стука может быть из-за механического износа, заклинивания плунжера или клапана.

По поводу масла стоит отметить, что стук на горячую может быть из-за сильно текучего масла, тогда масляный насос не может обеспечить должное давление.

Еще одной причиной стука как на холодную, так и на горячую, может является износ масляного насоса с последующим падением его производительности.

Когда надо регулировать клапана на ВАЗ-2115: через сколько км

Газораспределительный механизм двигателя на автомобиле ВАЗ-2115 представляет собой регулируемую конструкцию, это значит, что периодически необходимо выставлять требуемый зазор клапанов с помощью регулировочных шайб. Проводить данную процедуру необходимо при малейшем стуке в головке блока цилиндров или через каждые 45 тыс. километров пробега.

Периодичность регулировки клапанов на ВАЗ-2115

Производитель регламентирует проводить данные работы через каждые 45 тыс. пробега.

Но довольно часто возникает необходимость в их регулировке значительно раньше, ввиду множества причин.

Многие специалисты рекомендуют регулировать клапана с интервалом не реже пробега в 20 тыс. километров в случае частой максимальной нагрузки на двигатель.

Данный показатель обусловлен в первую очередь качеством отечественных запчастей, которые и в идеальных условиях эксплуатации довольно быстро изнашиваются.

Регулировка клапанов

Появление металлического стука в верхней части работающего двигателя, очень схожим со звуком швейной машинки будет означать повышенный зазор между кулачком распредвала и толкателя клапана. К данной причине приводит повышенный износ установленной регулировочной шайбы или кулачка распредвала. При проявлении такого звука необходимо провести регулировку клапанов в скором порядке, что позволит избежать больших проблем.

Многое зависит и от качества моторного масла, которое оказывает существенное влияние на степень износа деталей силового агрегата.

Использование качественного масла, гарантирует хорошую смазываемость деталей, чем существенно продлит срок службы распределительного вала и других узлов двигателя.

В этом случае необходимость в регулировке клапанов наступает при пробеге в 30-35 тыс. километров, и вполне возможно, что потребуется провести только замер показателей зазоров толкателей клапанов.

Для чего необходимо регулировать клапана

Правильный зазор толкателей клапанов обеспечивает стабильную работу силового агрегата на полную мощность. Клапана делятся на два вида:

  • Впускные, главной задачей которых является своевременное открытие для поступления топливной смеси в камеру сгорания и последующего закрытия, обеспечивающее создание необходимой степени сжатия. Недостаточный размер зазора толкателей провоцирует слишком раннее открытие, в результате чего топливо поступает слишком рано, и также рано воспламеняется. Слишком большой зазор, обеспечивает позднее открытие клапана, при котором топливо попадает и воспламеняется в камере сгорания слишком поздно. Всё это приводит к недостаточной мощности силового агрегата и быстрому прогару рабочей поверхности клапанов.

    Проверка теплового зазора клапанов

  • Выпускные, их основная работа заключена в обеспечении выхода из камеры сгорания отработанных газов, которые образуются в результате сгорания топлива. Раннее открытие не позволяет полностью отработать рабочий ход поршня, нарушая компрессию в цилиндре. Слишком позднее открытие не позволяет покинуть камеру сгорания отработавшим газам, которые проникают в картер двигателя, создавая избыточное давление, провоцируя тем самым скорый выход из строя внутренних деталей и маслоотражательных сальников.

С помощью штанги, флажка и пинцета достаем старую шайбу Регулировочная шайба клапанов

Видео о регулировке клапанов на ВАЗ-2115

Заключение

Многие владельцы автомобиля ВАЗ-2115 не проявляют должное внимание к состоянию зазоров толкателей клапанов, в результате чего двигатель подвергается повышенному износу внутренних деталей, которые как минимум, приведут к дорогостоящему ремонту головки блока цилиндров. Своевременно проведённая регулировка, позволит силовому агрегату корректно работать и продлевает срок его эксплуатации. Своевременно проведённая регулировка, позволит силовому агрегату корректно работать и продлевает срок его эксплуатации

Своевременно проведённая регулировка, позволит силовому агрегату корректно работать и продлевает срок его эксплуатации.

Это интересно: Замена радиатора печки Нива Шевроле с кондиционером — фото, видео

Процесс регулировки

Не стоит заранее покупать регулировочные шайбы, так как стоимость этих деталей является достаточно высокой. В первую очередь, следует определиться с величиной зазоров, и только потом уже идти в магазин для того, чтобы подобрать там нужный размер шайб и купить их в нужном количестве. Все работы должны проводиться в условиях гаража с хорошим освещением, так как закрытое помещение позволит защитить автомобиль от крайне нежелательного воздействия дождя и ветра, которые неизбежно заносят грязь в незакрытый распределительный вал.

При этом не забывайте остудить двигатель перед тем, как будет проведена регулировка клапанов ВАЗ-2110 восьми клапанного мотора

Разборка клапанов ВАЗ 2110

Регулировка клапанов ВАЗ-2110 (8 клапанов) всегда начинается с демонтажа необходимых комплектующих, который выполняется следующим образом:

  1. Отключается клемма аккумулятора.
  2. Демонтируется корпус воздушного фильтра (если в автомобиле используется карбюраторный двигатель).
  3. От клапанной крышки отключается кронштейн газового троса, а также шланги картерных газов.
  4. Полностью достаются все болты, которыми фиксируется кожух привода ГРМ. После того, как крышка будет снята, можно будет свободно работать со шкивом.
  5. Достаются свечи зажигания. За счет этого упростится вращение КШМ, что поможет найти НМТ и ВМТ.
  6. Снимается крышка клапана.

Перед тем, как приступать к непосредственно настройке, следует разобраться в особенностях механизма работы ГРМ.

Ознакомьтесь с инструкцией к своему автомобилю и прочитайте порядок работы клапанов. В частности, там будет присутствовать таблица, указывающая порядок регулировки клапанов. При этом стоит отметить, что регулировка клапанов ВАЗ-2112 (16 клапанов) предусматривает совершенно иную схему.

Регулировка зазоров как проводить самостоятельно

После того, как будет проведен демонтаж крышки клапана, следует полностью устранить образовавшиеся остатки моторного масла возле толкателей. Для этого следует воспользоваться обыкновенной резиновой грушей или специальным медицинским шприцем. При наличии рейки фиксатора нужно будет поставить ее на две крайние шпильки, с помощью которых крепится крышка ГБЦ.

После этого уже можно приступать непосредственно к ремонту:

  1. Выставляется верхняя мертвая точка. Для этого нужно будет совместить между собой метки, расположенные на внутреннем кожухе привода ГРМ и шкива распределительного вала. Чтобы это сделать, можно вывесить и прокрутить одно переднее колесо, после чего с помощью накидного ключа провернуть распределительный вал, закрепившись за болт, крепящий шкив. Однако сразу стоит предупредить, что эта операция может закончиться поломкой болта, поэтому ее следует выполнять крайне аккуратно, а еще лучше предварительно запастись дополнительным болтом.
  2. После того, как верхняя мертвая точка будет обнаружена, следует провернуть распределительный вал, чтобы сместить шкив приблизительно на 40-50 градусов от ВМТ. Теперь нужно будет поставить свою метку, от которой будет осуществляться еще несколько вращений распределительного вала с дополнительными пометками.
  3. Выполняется измерение теплового зазора выпускного клапана. Для этого следует один из шупов поместить между толкателем и кулачком распределительного вала. Стандартный зазор составляет 0.35 мм.
  4. Если щуп прошел без каких-либо препятствий, стоит взять более крупный, и повторять процедуру с шагом 0.05 мм.
  5. Если щуп с диаметром 0.4 или 0.45 мм уже не может пройти, это говорит о необходимости замены регулировочной шайбы.
  6. Толкатель разворачивается так, чтобы паз смотрел на вас, после чего на него нужно будет надавать рычагом рейки фиксатора и достать оттуда отработавшую шайбу с помощью простого пинцета. На ней будут цифры, указывающие первоначальный размер.
  7. Для получения нужного размера нужно от толщины отработанной шайбы отнять разницу между вымеренным и номинальным зазором, после чего записать его в блокнот, чтобы потом купить нужную шайбу в магазине.
  8. Номинальный зазор во впускном клапане – 0.2 мм. Зазор замеряется с таким же шагом, как и в предыдущем случае.
  9. Выполняется замена шайбы так же, как в предыдущем случае.
  10. В соответствии с таблицей проводится проворачивание КШМ на нужный угол, после чего процедура выполняется с каждым клапаном по отдельности.
  11. В магазине покупаются все необходимые шайбы.
  12. Шайбы монтируются в толкатели.
  13. Все зазоры должны соответствовать стандартным, то есть 0.2 или 0.35.
  14. Проводится проверка новых тепловых зазоров.
  15. Когда новые шайбы будут установлены, все демонтированные комплектующие возвращаются на рабочее место.
  16. Запускается двигатель и отслеживается его работа.

Где и у кого заказать услугу?

Если требуется капремонт двигателя на ВАЗ-2114, то есть несколько вариантов действий:

  1. Отвезти машину в автосервис.
  2. Обратиться к частному мастеру.
  3. Отремонтировать агрегат самостоятельно.

Капитальный тип ремонта требует наличия больших знаний, умений, опыта, определенного оборудования и инструментов. Поэтому качественно провести восстановление мотора под силу лишь мастеру сервисного автоцентра. Автосервисы выдают гарантийный лист. К частникам стоит обращаться лишь по совету хороших знакомых. Среди таких работников нередко встречаются низкоквалифицированные люди. К тому же они не дают гарантийный талон.

СТУКИ ДВИГАТЕЛЯ ПЕРЕДНЕПРИВОДНЫХ АВТОМОБИЛЕЙ ВАЗ

У переднеприводных автомобилей ВАЗ двигатели могут иметь различные цифровые индексы, так как устанавливаются моторы на разные модели автомобилей. Но в основном все силовые агрегаты имеют одну и ту же принципиальную схему, а отличаться могут:

  • 8-клапанной или 16-клапанной головкой блока цилиндров;
  • Диаметром поршней;
  • Карбюраторной или инжекторной топливной системой;
  • Незначительными конструктивными особенностями (разными датчиками, конфигурацией коллекторов и проч.).

В частности, на автомобиле ВАЗ 2114 установлен 8 клапанный 4-х цилиндровый двигатель объемом 1,5 литра модели ВАЗ 2111, с системой подачи топлива – типа «инжектор» (распределенный впрыск). Точно таким же двигателем внутреннего сгорания (ДВС) комплектуется ВАЗ 2115 и ВАЗ 2113.

В ДВС могут возникать разные стуки, и не обязательно это стучат клапана. Стуки могут происходить:

  • В поршневой группе,
  • В кривошипно-шатунном механизме;
  • В системе газораспределения;
  • В навесном оборудовании (в водяном насосе, генераторе и т. д.).

Почему стучит двигатель, что может быть причиной стука:

  • недостаточное количество масла в картере масляной системы;
  • износ деталей вследствие длительной эксплуатации;
  • заводские дефекты;
  • перегрев двигателя;
  • эксплуатация мотора на постоянных максимальных нагрузках.

Стук в двигателе ВАЗ 2114 имеет разный характер, определить причину порой непросто даже мастерам, имеющим некоторый опыт в ремонте. Но есть характерные звуки, которые определяются довольно легко:

  • резкий «сухой» металлический звук, хорошо слышный при резком нажатии на педаль газа. Так стучат шатунные шейки (вкладыши) коленчатого вала. Это серьезный стук, как минимум, здесь требуется шлифовка коленчатого вала;
  • звук среднего тона, при увеличении оборотов создается впечатление, что внутри ДВС что-то перекатывается. Обычно так стучать поршни;
  • одиночный щелкающий звук. С увеличение числа оборотов он как бы сливается, и похож на звук работающей швейной машинки. Так обычно стучат детали газораспределительного механизма (распределительный вал, толкатель).

Как стучат клапана, как его определить? Стук клапанов обычно довольно резкий, щелкающий, высокого тона. Стучать может он не один, а сразу несколько. Чтобы понять причину возникновения различных шумов в газораспределительном механизме (ГРМ), необходимо хотя бы немного иметь представление об его устройстве. ГРМ ВАЗ 2114 состоит из следующих элементов:

  1. распределительный вал.
  2. распределительная шестерня.
  3. Ремень ГРМ.
  4. Толкатели.
  5. Регулировочные шайбы.
  6. Впускные и выпускные клапаны.

Принципиально схема работает следующим образом:

  1. От вращающегося коленчатого вала через ремень ГРМ движение передается на шестерню распределительного вала;
  2. Шестерня жестко закреплена на распределительном валу (фиксируется шпонкой и крепится болтом) поэтому вал также приводится в движение;
  3. Кулачки распределительного вала нажимают на регулировочную шайбу, находящуюся в наружной части днища толкателя.
  4. Толкатель нажимает клапан, клапан при движении коленчатого вала открывается и закрывается, происходит заполнение рабочей смесью в цилиндрах ДВС, совершается рабочий цикл.

Причиной стука может быть любое звено в газораспределительном механизме. Но есть наиболее часто встречающиеся причины:

  • Большой зазор между кулачком распределительного вала и толкателем;
  • Износ опор распределительного вала;
  • Износ посадочного места в головке блока цилиндров (ГБЦ) под распределительный вал;
  • Сработанная неровная поверхность регулировочной шайбы;
  • Разбивание посадочного места под толкатель в ГБЦ.

Что это?

Под капремонтом двигателя понимают работу мастера, направленную на возвращение мотору состояния, максимально близкого к первоначальному. В этом случае меняется или восстанавливается большая часть узлов. К такому типу ремонту прибегают при большом износе деталей агрегата.

В перечень работ могут входить шлифование шейки коленчатого и распределительного валов, установка новых поршней и пружин, хонингование цилиндров. Если неисправно слишком большое количество компонентов двигателя, тогда целесообразнее выполнять его полную замену.

О том, что пора провести капремонт мотора на ВАЗ-2114, говорят такие признаки:

  • Появление красного, черного или темно-серого нагара на свечах зажигания.
  • Повышенный расход масла.
  • Возникновение стуков в двигателе.
  • Увеличенный расход топливной жидкости.
  • Появление дымного выхлопа.
  • Плохая тяга.
  • Перегревание двигателя.
  • На холостом ходу мотор работает неравномерно.
  • Снижение мощности.

Капитальный ремонт проходит примерно по такой схеме:

  1. Подготовка мотора к демонтажу (отсоединение проводов, шлангов, КПП).
  2. Демонтирование двигателя.
  3. Снятие и осмотр ГБЦ.
  4. Разборка блока с целью диагностики и чистки.
  5. Расточка блока. Выполнение шлифовки коленчатого вала. Нанесение на стенки цилиндра хона.
  6. Развесовка шатунов, поршней.
  7. Сборка блока.
  8. Восстановление головки (замена колпачков и направляющих, правка седел).
  9. Сборка мотора и его установка в подкапотное пространство.
  10. Подключение.
  11. Проверка работоспособности.

Зачем нужно регулировать клапана

С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы. Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии. Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.

При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.

Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.

Иммунолог объяснил как пожилым людям следует усилить иммунитет! 2 месяца нужно пить…

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
