Регулируем сцепление на Лада Гранта сами, в обход автоматики

Выжимной подшипник Лада Гранта

Выжимной подшипник КПП 2181, Муфта выключения сцепления КПП 2181 — замена в Ладе Гранта

Ну вот и меня постигла учесть смерти выжимного подшипника при пробеге 23тыс км, она же Муфта выключения сцепления КПП 2181. Суда по отзывам людей, этот подшипник не живет больше 30тыс км. Вечером было все нормально

На следующий день утром, выжимая сцепление, обратил внимание, что выжимается как-то не так, подумал, может показалось, и через 20 — 30 км сцепление пропало вообще

На заведенной машине я не мог включить первую, и заднюю, 3,4,5 с трудом включались, а через раз и не включались. Но на заглушенной машине передачи включались все. Открыв капот подергал за вилку сцепления, она болталась как хотела в разные стороны, т.е. не была фиксирована. Добравшись своим ходом до гаража (25км) принялся выяснять причину. Разобрал и снял все лишнее, что мешает снятию коробки. Открутили и отделили коробку от двигателя и опор, вывесили ее за ШРУСы (в таком положении проблемно ее потом ставить, лучше читать книгу по ремонту). Проблема стала сразу ясна — помер выжимной подшипник. Я выбрал среди других выжимных подшипников примерно похожий — приоровский, но его нужно было еще как-то поставить, и чтобы он еще работал. В КПП 2181 стоит вилка выжима похожая как на вилку от нивы, исходя из этого я решил купить еще и пружинку выжимного подшипника от нивы (или от ваз 2101) фиксирующую подшипник к вилке.

слева — грантовский, справа — приоровский подшипник

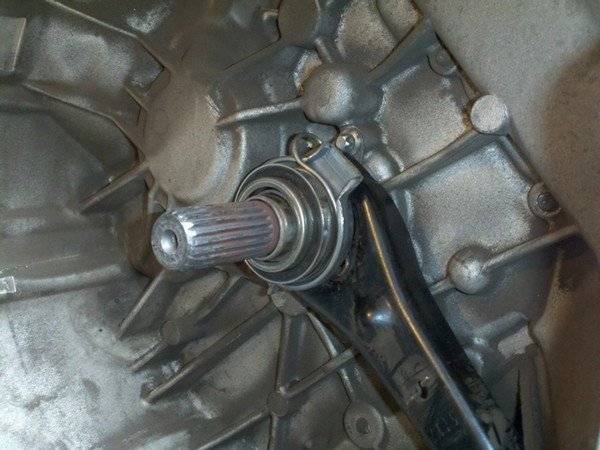

доработанный приоровский подшипник сидит на валу

Пружинка установлена в паз подшипника и фиксирует вилку с другой стороны, т.е. вилка зажата пружиной, если что-то не понятно, то читаем мануал по замене выжимного подшипника на ниве.

Ну, собственно, и все. Поставил обратно коробку, все собрал, подсоединил. Работает отлично. Не забываем смазать вал, где сидит подшипник, и шлицы смазкой типа литола, но не много т.к. если переборщить, то при вращении вала смазка может набрызгать на диск сцепления, и он будет пробуксовывать. После этих процедур выжим педали сцепления стал чуть мягким, а передачи включаются лучше. Проехал больше 100км, все в норме, время покажет на сколько его хватит. Ну а каждый сам решает менять ему каждые 30ткм или меньше оригинальный 2181 выжимной подшипник, или же ставить другой с доработками. Выжимного подшипника должно хватать на весь срок службы сцепления, т.е. наработка до отказа не менее 800 тысяч циклов «выключений-включений» сцепления, что эквивалентно пробегу автомобиля 100 000 км, а подшипник, который разваливается до 30тыс км пробега.

Замена вилки выключения сцепления Лада Гранта

Замену вилки выключения сцепления на автомобиле Лада Гранта выполняют в случае ее механического повреждения (деформации, трещин на поверхности). Для выполнения ремонтных работ снимите коробку передач с автомобиля, подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

· Снимаем подшипник выключения сцепления.

· Снимаем защитный резиновый кожух вилки сцепления, для этого аккуратно плоской отверткой поддеваем его и выводим из-за буртика. Если кожух поврежден, резина рассохлась или потеряла эластичность, меняем его на новый.

· С внутренней стороны картера сцепления, используя плоскогубцы, сжимаем лепестки фиксатора и с наружной стороны, поддев плоской отверткой, вынимаем пластмассовую втулку оси вилки сцепления.

· Немного приподняв вилку, выводим ее ось из втулки и снимаем вместе с рычагом.

· Снимаем с вилки пружинный фиксатор, сжав его концы.

· При необходимости замените изношенную металлическую втулку оси.

· Выполните необходимый ремонт, после чего установку проводим в обратной последовательности.

Замена троса привода выключения сцепления

Работу проводим при замене троса. В салоне под панелью приборов…

…ключом «на 8» отворачиваем гайку крепления кронштейна оболочки троса к кронштейну педального узла.

Шлицевой отверткой поддеваем пружинную скобу… …и вынимаем ее из проточки пальца педали сцепления.

Снимаем проушину корпуса механизма автоматической регулировки длины троса с пальца педали сцепления.

Выводим верхнюю часть троса из кронштейна педального узла. В моторном отсеке…

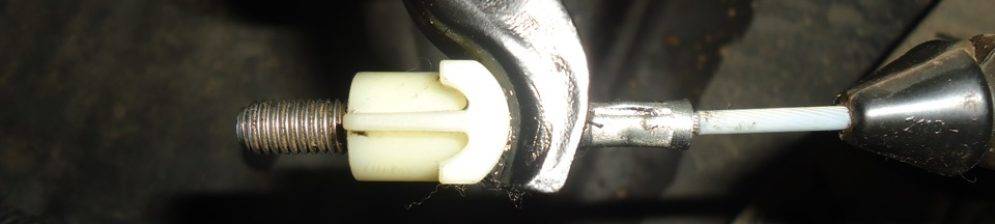

…потянув трос вперед, вынимаем поводок троса из паза рычага вилки выключения сцепления.

Вращая против часовой стрелки, свинчиваем поводок с резьбового наконечника троса.

Снимаем с наконечника троса резиновый защитный чехол.

Вынимаем наконечник оболочки троса из отверстия кронштейна на коробке передач. В салоне из отверстия в щитке передка вынимаем уплотнительный чехол троса и вытягиваем трос в салон. Перед установкой троса…

Операции по регулировка троса сцепления Лада Гранта

Лада Гранта – один из наиболее популярных автомобилей в России, сделанных после 2010 года. Преимуществом автомобиля считается его доступная стоимость, которая для основной массы жителей нашей страны выступает решающим фактором. Кроме того, Гранта является достаточно дешевой в обслуживании, неприхотливой и надежной, чем не могут похвастаться многие другие модели АвтоВАЗ. Гранта считается одной из самых удачных моделей ВАЗ в новейшей истории производителя.

Однако любая машина нуждается в уходе, и Лада Гранта не станет исключением. Сцепление является системой, требующей повышенного внимания в любом автомобиле. Однако рано или поздно с ним также случаются проблемы. В таком случае потребуется замена троса либо же просто повторная регулировка сцепления на Ладе Гранта. Сегодня поговорим об особенностях конструкции автомобиля, а также разберем некоторые методы, которые помогут решить проблему своими руками.

Существует два способа регулирования. Рассмотрим первый из них:

  1. Подцепите наконечник и натяните его максимально вперед, до упора.
  2. Вооружитесь штангенциркулем и проведите замеры дистанции от вилки до поводка. Норма – 27 мм, ни больше ни меньше.
  3. Если все-таки наблюдается проблема, регулируем длину троса, подкручивая резьбу.
  4. Трижды нажмите на педаль сцепления и убедитесь в том, что все работает нормально.

Повторяйте работу до тех пор, пока ход педали не будет нормальным и сцепление не будет работать оптимально. Также нужно произвести повторные замеры с помощью штангенциркуля. Расстояние между крайними точками должно быть не более 146 миллиметров. Если вы заметили, что расстояние все-таки больше указанного значения, придется установить новый трос (поэтому советуем держать под рукой запасной).

Дальше возвращаемся в салон и трижды нажимаем на педаль сцепления. После того как вы это сделаете, вернитесь и вновь загляните под капот

Обратите внимание, прижимается ли поводок к металлу? Обязательным условием является и минимальное движение вилки (лучше, чтобы его вообще не было). Допускается движение вилки не более чем на 2 миллиметра. Автолюбители могут воспользоваться любым из указанных методов

Если какие-либо моменты остались вам непонятными, советуем просмотреть видеоинструкцию на нашем сайте. Несмотря на наличие автоматической системы регулировки, вам все-таки понадобится проводить данную процедуру. Даже если трос служит вам надежно и не рвется, вам все равно нужно будет периодически заглядывать под капот

Автолюбители могут воспользоваться любым из указанных методов. Если какие-либо моменты остались вам непонятными, советуем просмотреть видеоинструкцию на нашем сайте. Несмотря на наличие автоматической системы регулировки, вам все-таки понадобится проводить данную процедуру. Даже если трос служит вам надежно и не рвется, вам все равно нужно будет периодически заглядывать под капот.

Опытные автолюбители рекомендуют не дожидаться проблем со сцеплением и выполнять данные работы хотя бы раз на 10 000 километров. Таким образом, вы обезопасите себя от проблем с этой системой. В ходе регулировки обязательно оцените состояние троса. Если он где-то истончился и треснул, значит, долго он не прослужит. В таком случае можно сразу же его и заменить.

1. Установите трос привода сцепления в исходное положение, для этого, преодолевая усилие пружины механизма, переместите нижний наконечник троса до упора вперед, то есть по направлению движения автомобиля. Удерживайте наконечник в вытянутом положении, измерьте размер (смотрите на фото размер L) между вилкой и поводком, он должен быть равен 27 мм.

2. Введите наконечник троса в паз вилки выключения сцепления и отпустите. Под действием пружины поводок наконечника должен установиться на вилку без зазора.

3. Нажмите на педаль сцепления несколько раз до упора и снова измерьте ранее контролируемое расстояние (смотрите на фото размер L). При необходимости повторите регулировку, пока не добьетесь нужного значения в 27 мм.

Возможные неисправности

Как устранить

Причина неисправности
Сцепление ведёт (скорости переключаются с трудом)
Не хватает хода педалиОтрегулировать натяжение тросика
Повреждение (искривление) ведомого дискаЗаменить ведомый диск
Ступица диска сцепления клинит на первичном валуОчистка шлицов, при сильном износе заменить первичный вал и ведомый диск
Искривление нажимного дискаЗамена нажимного диска корзины
Повреждения фрикционных накладок ведомого дискаЗаменить диск и проверить наличие торцевого биения
Неисправность механизма натяжения тросикаЗаменить тросик
Пробуксовка сцепления (автомобиль не двигается при повышении оборотов и включенной передаче)
Пригорание или частичный (полный) износ трущихся накладокЗаменить диск
Замасленные фрикционные накладкиОчистить накладки, заменить изношенные детали, ликвидировать причину подтекания масла
Заклинил приводЗаменить неисправные элементы
Резкие рывки при включении передачи
Накладки диска замасленныеОчистить накладки, заменить изношенные детали, ликвидировать причину подтекания масла
Клинит приводСменить изношенные детали
Искривление или повреждение нажимного дискаЗамена корзины
Посторонние звуки при включении скорости
Износ или повреждение пружин демпфера дискаЗамена диска
Свист при включении скорости
Изношен или поврежден выжимной подшипникЗамена детали

Перечислены только основные причины неисправности механизма, следует также учитывать множество косвенных факторов, указывающих на те же узлы и агрегаты.

Виды неисправностей

Все разновидности неисправностей сцепления, устанавливаемого на Грантах, подразделяются на следующие группы:

  1. Сцепление невозможно полностью выключить. Причины такого рода поломки кроются в неполном ходу педали, в колебаниях и возможных заеданиях в ступице ведомого диска, в наличии короблений и перекосов в нажимном диске, в ослабленных заклепках и неисправностях фрикционных накладок. Кроме того, подобная проблема часто вызывается сбоем функционирования тросика привода, поломкой компенсационного механизма либо нарушениями в механизме, компенсирующем износ накладок ведомого диска.
  2. Невозможно полностью включить сцепление. Эта поломка может возникнуть из-за изношенности фрикционных накладок либо по причине их замасливания. К прочим причинам возникновения данной неисправности относят замасленную поверхность маховика и корзины сцепления и заедание (либо наличие повреждений) на приводе сцепления.
  3. Сцепление работает с рывками. Данное нарушение обусловлено замасленными фрикционными накладками, а также замасленным маховиком и корзиной сцепления, заевшим приводом и поврежденной поверхностью нажимного диска.
  4. Повышение уровня шумности во время включения сцепления вызывается неисправностью демпферных пружин.
  5. Повышение уровня шумности во время выключений сцепления вызывается наличием течи из выжимного подшипника, а также его повреждением либо изношенностью.

Как правило, при провалах педали сцепления и при обнаружении щелкающих и скрипящих звуков во время его работы чаще всего требуется просто заменить тросик привода сцепления. О том, как именно производится такая процедура, будет рассказано чуть ниже.

Как регулировать сцепление на Ваз 2108, 2109, 2199

1). Когда педаль отжата, необходимо при помощи рулетки произвести замер расстояния от пола до нижней ее кромки. Оно должно быть в пределах 18-20 сантиметров.

2). Далее нажимаем на педаль рукой до самого упора и замеряем расстояние от пола опять же до нижней кромки. Оно должно быть в пределах 6-7 сантиметров.

3). Из полученного первого результата 18-20 см вычитаем результат второго замера 6-7 см. В итоге мы получим 13-14 см. Для автомобилей марок Ваз 2108 и Ваз 2109 это значение считается нормальным.

4). В случае, если это значение отличается в ту или иную сторону, то нужно будет повторно отрегулировать сцепление. То есть, либо подтягиваем, либо же ослабляем.

5). Одним ключом удерживаем регулирующую гайку, а вторым немного ослабляем контргайку.

6). Вращая регулирующую гайку по часовой стрелке, увеличиваем ход педали, в связи с чем она должна двигаться вниз.

7). Производим замеры и в случаи удовлетворительного результата, контргайку затягиваем и на этом работу можно считать завершенной. Но а если нет, то нужно будет еще раз проделать данную операцию.

Видео

Как регулировать сцепление на Лада Калине?

1). Открываем капот и снимаем воздушный фильтр. Для этого откручиваем болты крепления корпуса воздушного фильтра к капоту. Затем отсоединяем ДМРВ. Далее откручиваем хомут и снимаем корпус воздухофильтра.

2). Вытаскиваем трос за наконечник с резьбой на максимально возможное расстояние. В данном случае нужно будет преодолеть и сопротивление, которое оказывает пружина прикрепленная в ПС.

3). Удерживая трос в таком положении, при помощи штангенциркуля замеряем расстояние между пластиковым поводком и рычагом вилки. Оно должно составлять 2,7 см.

4). В случае, если расстояние не соответствует, то при помощи рожкового ключа, либо подтягиваем, либо ослабляем гайку натяжения.

5). Далее педаль сцепления выживаем еще раз и вновь делаем замеры. В случае, если с первого раза достичь нужного результата не удалось, то можно повторить еще раз.

6). После того, как расстояние будет отрегулировано, воздушный фильтр устанавливаем на место.

Видео

https://youtube.com/watch?v=Eg5BETyYxZ8

Как регулировать сцепление на Ваз 2107

Чтобы отрегулировать сцепление Ваз 2107 необходимо заехать на яму или эстакаду. Но, если такой возможности нет, то автомобиль при помощи домкрата устанавливаем на опоры, с соблюдением всех мер безопасности.

1). Свободный ход необходимо отрегулировать таким образом, чтобы расстояние от верхнего положения педали до упора равнялся 0,4 – 2 миллиметрам. В противном случае нужно будет произвести настройку. При помощи ключа «на 10» гайку стопорящую ограничитель немного откручиваем и путем ее вращения выставляем нужный зазор.

2). Если система двигателя Ваз 2107 предусматривает инжекторный впрыск горючего, то нужно будет снять защитный щиток.

3). Перед нанесением на резьбу толкателя смазывающей смеси вычищаем его от грязи.

4). Проводим проверку хода толкателя, так как от него зависит ход выжимного подшипника. Отжимаем вилку назад до самого упора, ход толкателя должен составлять четыре-пять миллиметров. Так как нужно существенное усилие, то пружинку лучше отсоединить от рычага.

5). Ход толкателя регулируем при помощи ключа «на 17». Необходимо также сдерживать от проворачивания регулирующую гайку толкателя, ну а при помощи ключа «на 13» ослабляем контргайку.

6). Фиксируя толкатель при помощи ключа «на 8», ключом «на 17» выставляем необходимые 4-5 миллиметров.

7). Фиксируем контргайку.

8). Проверяем ход педали, который должен составлять примерно 30 миллиметров от его верхнего положения до момента отключения. Если потребуется, то можно выполнить операцию повторно.

Как регулировать сцепление на Ниве?

Заключение

Работа по регулировке пусть и является несложной задачей, но требует к себе определённого внимания и терпения. Впрочем, при должном подходе успех не заставит себя ждать. Удачного ремонта.

В процессе эксплуатации автомобиля иногда возникает необходимость отрегулировать привод сцепления. Происходит это потому, что со временем ход педали изменяется в результате естественного эксплуатационного износа трущихся деталей сцепления (ведомый и ведущий диски, поверхность маховика) и (или) вытягивания его тросика.

В другом случае необходимость в регулировке привода сцепления может возникнуть из-за предыдущей неправильной его регулировки. Возможен как уменьшенный рабочий ход его педали, так и увеличенный. В результате возникают неисправности в работе привода — сцепление начинает «буксовать» или «вести», затрудняется переключение передач, появляются рывки при трогании с места повышается расход топлива и т. д.

Здесь же рассмотрим несложную регулировку привода сцепления (рабочего хода педали сцепления) на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Необходимые для регулировки сцепления ВАЗ 2108, 2109, 21099 инструменты

— рулетка с хорошо читаемой шкалой

— два рожковых ключа на 17 мм

рожковые ключи на 17 и рулетка — все что нужно для регулировки привода сцепления на восьмерках, девятках и девяностодевятых

Подготовительные работы

— фиксируем автомобиль (подкладываем упоры под колеса)

— снимаем аккумуляторную батарею (можно не снимать, но со снятой АКБ проводить регулировку удобней)

— несколько раз нажимаем на педаль сцепления

Проверка рабочего педали сцепления

Измерим рабочий ход педали сцепления автомобиля. Перед этим сдвигаем назад коврик на полу автомобиля, чтобы измерения были точнее.

— измеряем рулеткой расстояние от пола автомобиля до нижнего края педали сцепления

На изображении показано как это лучше всего сделать.

реальное расстояние от нижнего края педали сцепления до пола под ногами водителя измеренное при помощи рулетки

Должно получиться приблизительно 18-20 см.

— нажимаем на педаль сцепления рукой до упора и измеряем расстояние от пола до нижнего края педали.

расстояние от пола под ногами водителя до нижнего края педали сцепления, когда она нажата до упора — сцепление «выключено»

Должно получиться 6-7 см

— вычитаем из 18-20, 6-7, получается 13-14 см

Это является нормой для полного рабочего хода педали сцепления автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Во многих руководствах по ремонту указывается размер рабочего хода 12,5-13,5 см, что так же очень близко к нашему измерению.

Если ход педали сцепления отличается в большую, либо меньшую сторону необходимо провести регулировку привода сцепления.

Регулировка привода сцепления ВАЗ 2108, 2109, 21099

Регулировочная гайка привода сцепления находится в моторном отсеке автомобиля на оболочке троса привода, вставленной в специальный кронштейн, закрепленный на картере коробки передач. От отворачивания ее защищает расположенная там же контргайка.

регулировочная гайка привода сцепления и ее контргайка на кронштейне

— Придерживая одним ключом на 17 мм регулировочную гайку, другим ключом на 17 мм отпускаем на несколько оборотов контргайку

ослабление контргайки при помощи двух рожковых ключей на 17

— Вращаем регулировочную гайку по часовой стрелке одним ключом, придерживая контргайку другим – это для увеличения хода педали сцепления (педаль будет подниматься) или против часовой стрелки, для уменьшения ее хода (педаль будет опускаться к полу)

вращение регулировочной гайки — регулировка привода сцепления

Насколько уменьшать или наоборот увеличивать ход педали определяем исходя из результатов проверки описанной выше.

— Слегка затягиваем контргайку

— Нажимаем несколько раз на педаль сцепления и проводим еще раз проверку

Если полученная цифра не укладывается в норму, проводим регулировку еще раз. И так до тех пор, пока не добьемся требуемого результата.

— По окончании регулировки затягиваем контргайку

Примечания и дополнения

— При правильно отрегулированном сцеплении его педаль должна находиться приблизительно на одном уровне с педалью тормоза.

педаль сцепления находится приблизительно на одном уровне с педалью тормоза — привод отрегулирован правильно

— Максимально допустимый рабочий ход педали сцепления автомобилей ВАЗ 2108,21081, 21083, 2109, 21091, 21093, 21099 – 16 см.

Еще пять статей по автомобилям ВАЗ

Как регулируется сцепление?

Итак, как правильно проводится регулировка сцепления? Сцепление у современного модельного семейства «ВАЗ» трос сцепления, в конструктивном узле вместе с которыми, присутствуют храповые механизмы. Данные тросы не предусматривают наличие зазора, что в теории не предполагает необходимости в регулировке. Однако производитель назойливо рекомендует выполнять периодические регулировочные процедуры на данном механизме.

Для выполнения регулировочного действия на указанных автомобилях, в том числе Лада Гранта следует запастись линейкой (также подойдет штангенциркуль) и отверткой.

Последовательность манипуляций выглядит таким образом.

Открываем капот Лада Гранта и устанавливаем трос сцепления в исходную позицию. Для этого перемещаем его нижний край в направлении вперед до упора. Перемещая трос, можно ощутить усилие, создаваемое возвратной пружиной. Не обращаем на этот аспект должного внимания и продолжаем данную манипуляцию. Взяв линейку или тот же штангенциркуль, выполняем замер расстояния. На фото четко обозначен отрезок, подлежащий замеру: между началом вилки и поводком троса. Для корректного замера потребуется удержать трос в неподвижном и определенном положении. Идеальным результатом замера будет значение в 27 мм. Когда потребовалась регулировка сцепления, то фактический параметр будет отличаться от заявленного эталона. Для достижения потребного значения (27 мм) вращаем поводок троса. Завершив данное действие, заводим тросовый наконечник в паз вилки, после чего отпускаем удерживаемый элемент

Обращаем внимание на отсутствие зазора. На этом процедура завершается. Теперь переходим к многократному нажатию на педаль, дабы удостовериться в корректном функционировании узла

Выполнив комплекс нажатий, еще раз измеряем расстояние вдоль троса и, при появлении расхождений, выполняем повторное регулирование

Теперь переходим к многократному нажатию на педаль, дабы удостовериться в корректном функционировании узла. Выполнив комплекс нажатий, еще раз измеряем расстояние вдоль троса и, при появлении расхождений, выполняем повторное регулирование.

Потребность в регулировке троса на Лада Гранта, Калинах или Приорах имеет место вне зависимости от его состояния (новое или уже отработавшее определенную величину ресурса).

Когда возникает потребность в регулировке?

В таковых случаях:

  • при появлении рывков со старта, носящих постоянный характер;
  • когда попытка включить передачу сопровождается ударом;
  • если запала педаль.

Это наиболее яркие симптомы, свидетельствующие о потребности в регулировке. В идеальном варианте уровень расположения педали должен совпадать с тормозом. В таком случае величина полного хода педали составляет 125 – 135 мм. Практика свидетельствует о возможном превышении хода до 160 мм.

Для правильной регулировки педального узла потребуется запастись двумя гаечными ключами подходящих параметров.

  1. Ослабляем контргайку, удерживающую трос. Она расположена со стороны подкапотного пространства.
  2. Теперь посредством ключа вращаем вторую контргайку для достижения корректного зазора.
  3. По завершении процесса первую гайку обязательно затягиваем с требуемым моментом.

Напоминаем, что следует прикладывать усилия по достижению единого уровня в педальном узле (автор ролика — Time R).

Замена троса сцепления Лада “Гранта”

Демонтаж троса сцепления выполняется следующим образом:

  • открутить гайку, крепящую трос к кронштейну педалей (расположена в салоне под передней панелью);
  • снять со шпильки упор оболочки тросика;
  • при помощи пассатижей демонтировать стопорную скобу, удерживающую ось педали сцепления;
  • вытащить ось;
  • снять педаль сцепления;
  • отсоединить пружину от кронштейна педали сцепления;
  • используя пассатижи, вытянуть и снять стопор наконечника тросика;
  • отстыковать наконечник тросика от педали сцепления;
  • извлечь уплотнитель оболочки тросика, находящийся в моторном отсеке;
  • потянуть наконечник троса сцепления, вставленный в вилку, в направлении движения автомобиля;
  • вытащить наконечник тросика из паза вилки;
  • отвернуть поводок наконечника троса;
  • извлечь направляющую втулку оплетки троса, вставленную в отверстие кронштейна КПП;
  • снять трос сцепления Лада “Гранта”, протащив его из отверстия в перегородке между салоном машины и моторным отсеком.

Новый трос сцепления следует предварительно смазать, залив немного масла между оплеткой и тросом. Устанавливается трос сцепления так:

  • продеть трос в салон из моторного отсека через отверстие в щитке (перегородке);
  • закрепить на пальце педали компенсационный механизм, регулирующий натяжение по мере износа диска сцепления;
  • установить педаль сцепления на место и зафиксировать ее ось;
  • зафиксировать упор оболочки тросика на шпильке, расположенной на кронштейне блока педалей;
  • установить уплотнитель троса сцепления на перегородке моторного отсека;
  • продеть трос сцепления в отверстие кронштейна КПП;
  • установить в то же отверстие направляющую оплетки тросика;
  • ввести поводок в нижний наконечник троса сцепления так, чтоб наконечник выступал за торец поводка на 1 мм;
  • установить тросик сцепление в рабочее положение, сместив нижний наконечник до упора вперед в направлении движения машины (придется преодолеть сопротивление пружины механизма);
  • замерить расстояние между поводком и вилкой сцепления, удерживая тросик в вытянутом положении;
  • вращением поводка установить зазор равным 27 мм;
  • вставить наконечник тросика в паз на вилке сцепления;
  • отпустить наконечник (пружина должна сместить наконечник к вилке, установив его без зазора);
  • три раза нажать на педаль сцепления;
  • повторно измерить зазор между вилкой и поводком;
  • при необходимости подрегулировать трос, вращая поводок.

Регулировка троса сцепления “Гранта” производится только после его установки. В дальнейшем правильную длину троса обеспечивает компенсационный механизм. Он делает так, чтобы трос постоянно находился в слегка натянутом положении. При отклонении от нормы механизм либо добавляет длину троса, либо уменьшает ее.

Двигатель ВАЗ 2170 16 кл , есть недостаток в виде протекания прокладки клапанной крышки, вследствии чего возможен выход из строя катушки(модуля) зажигания, решение проблемы ремонт и промазка элементов головки блока.

В автомобиле Калина нередкий случай протекания отопителя салона, под которым находится ЭБУ автомобиля, который после такого купания в антифризе выходит из строя, решение проблемы замена отопителя и ЭБУ автомобиля с последующей переустановкой основного места ЭБУ.

На автомобилях Лада Гранта имеется заводской брак жгута проводки, который приводит к неисправности электронной системы и нестабильной работы педали газа и дроссельной заслонки. Решение проблемы замена жгута.

Слабое место в автомобиле 2114 это кран отопителя , который имеет место поломки и протекания.

Не редко выходят из строя катушки, модули зажигания, как правило это происходит после затяжных морозов, не выдерживаю низких температур.

Компания AvG, осуществляет профессиональный ремонт автомобилей ВАЗ в Казани.

В центре ремонта « АVG »вы можете пройти комплексную диагностику всех систем автомобиля. В нашем автосервисе работают квалифицированные сотрудники, профессионалы своего дела, у нас есть необходимое современное и надежное оборудования для точной диагностики поломок автомобилей.

Диагностика в центре ремонта AvG производится поэтапно:

  • Диагностика инжектора и систем впрыска топлива,
  • Диагностика тормозной системы,
  • Диагностика КПП,
  • Диагностика ходовой части,
  • Диагностика системы охлаждения.
  • Диагностика двигателя,осмотр ремня ГРМ.

Центр ремонта AvG осуществляет ремонт автомобилей ваз следующих моделей: Приора,Ларгус,Калина, Лада Самара 2114.

Возможные неисправности сцепления и методы устранения

Причина неисправности

Методы устранения

Сцепление пробуксовывает (при резком нажатии педали акселератора двигатель набирает обороты, но автомобиль почти не разгоняется.)

Замасливание маховика, нажимного диска, фрикционных накладок ведомого диска

Тщательно промойте уайт-спиритом или бензином замасленные поверхности и насухо протрите их.

Сильно замасленный ведомый диск замените. Устраните причину замасливания (течь масла через сальники двигателя или КП)

Снижение усилия диафрагменной пружины

Замените нажимной диск в сборе («корзину»)

Сильный износ или пригорание фрикционных накладок ведомого диска

Замените ведомый диск

Повреждение или заедание

Устраните заедание. При необходимости замените детали привода

Сцепление ведет (затруднено переключение передач переднего хода, передача заднего хода включается с шумом, коробка передач исправна)

Неправильная регулировка привода сцепления (недостаточен полный ход педали)

Отрегулируйте привод. Деформированную вилку сцепления замените

Заедание троса привода сцепления

Смажьте трос моторным маслом. Если это не помогло (разлохмачены проволочки троса, повреждена оболочка), замените трос

Ослабление заклепок или

поломка фрикционных накладок, коробление ведомого диска (торцевое биение более 0,5 мм)

Сильный и неравномерный износ, задиры на рабочих поверхностях маховика или нажимного диска

Замените маховик. При повреждении поверхности нажимного диска замените кожух с нажимным диском в сборе («корзину» сцепления)

Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

Очистите шлицы от грязи, мелкие повреждения устраните надфилем.

При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач.

Перед сборкой нанесите на шлицы свежую смазку ШРУС-4

Перекос или коробление диска

Замените кожух с нажимным диском в сборе («корзину» сцепления)

Рывки при троганьи

Заедание троса привода сцепления

Смажьте трос моторным маслом. Если это не помогло, замените трос

Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

Очистите шлицы от грязи, мелкие повреждения устраните надфилем.

При значительном износе или повреждении шлицев заменит диск и/или первичный вал коробки передач.

Перед сборкой нанесите на шлицы свежую смазку ШРУС-4

деформация ведомого диска

Замените ведомый диск

Ослабление крепления фрикционных накладок ведомого диска, сильный износ или трещины на накладках

Замените ведомый диск

Потеря упругости пружинных пластин ведомого диска

Замените ведомый диск

Значительная осадка или поломка пружин гасителя крутильных колебаний, износ окон под пружины

Замените ведомый диск

Задиры на рабочих поверхностях маховика или нажимного диска

Замените маховик или кожух сцепления с нажимным диском в сбор («корзину» сцепления)

Замасливание рабочих поверхностей фрикционных накладок ведомого диска

Тщательно промойте уайт-спиритом или бензином замасленные поверхности и насухо протрите их.

Сильно замасленный ведомый диск замените. Устраните причины замасливания

Дребезжание, стук или шум при включении сцепления

Значительная осадка или поломка пружин гасителя крутильных колебаний, износ окон под пружины

Замените ведомый диск

деформация ведомого диска

Замените ведомый диск

Ослабление крепления фрикционных накладок ведомого диска, сильный износ или трещины на накладках

Замените ведомый диск

Повышенный шум при выключении сцепления

Износ, повреждение или утечка смазки из подшипника выключения сцепления

На автомобилях ВАЗ применён трос сцепления с автоматической регулировкой. Сам автомат – это отдельный узел, который закреплён возле педалей. Щелчки или треск при работе автомата можно считать нормальным явлением. А вот если педаль стала проваливаться и сцепление выключается не полностью, то автоматика уже не поможет – нужно уменьшать длину троса принудительно. Для этих целей предусмотрен наконечник с резьбой. То есть, регулировка сцепления на Ладе Гранте может производиться вручную. Рассмотрим все шаги подробнее.

Как может щёлкать педаль сцепления? Узнайте из видеоролика.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
