Подтягивание троса сцепления на ВАЗ-2114 своими руками: регулировка механизма

Инструкция по регулировке сцепления на ВАЗ 2114

Система сцепления авто с передним приводом ВАЗ значительно отличается от классики. Разработчики приняли решение отказаться от гидравлики, которая управляет ходом вилки, взамен которой решено было установить тросик. В этой статье мы во всех подробностях рассмотрим принцип действия и регулировки сцепления ВАЗ 2114 с механической коробкой передач.

Перед началом работ рекомендуем вам в общих чертах ознакомиться с тем, что из себя представляет сама система в ВАЗ 2114 и какие конкретно функции она исполняет в авто.

Строение и функции сцепления

Механический привод ВАЗ 2114, если сравнивать с гидравликой, располагает намного более простой, однако такой же прочной конструкцией. Он состоит из:

  • тросика, регулируемого по длине в оболочке;

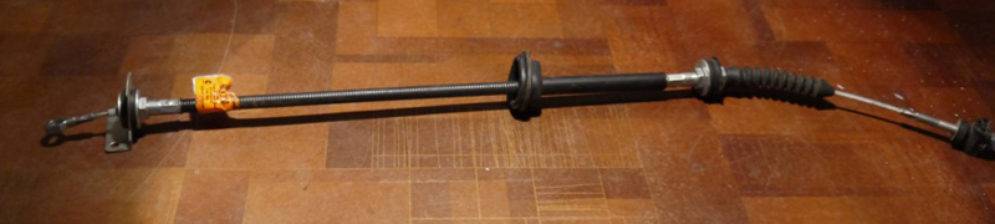

    Расположение тросика

  • педали, управляющей сцеплением из салона;
  • устройства, контролирующего положение и свободный ход педали;
  • рычажной конструкции, передающей усилие от педали к вилке сцепления.

Введение тросика в конструкцию ВАЗ 2114 дало возможность исключить осложнения с гидравликой, к примеру, очень частое вытекание жидкости.

Признаки неисправности

Очевидными признаками, показывающими, что система сцепления нуждается в регулировки, являются:

  • затруднения с включением скоростей;
  • сторонние звуки при выжимании;
  • ухудшение тяги;
  • неполное включение;
  • пробуксовка, недожим.

Обычно для исправления ситуации достаточно отрегулировать педаль.

Подготовительные работы

В первую очередь необходимо выбрать ровную площадку. Проведите визуальный осмотр тросика, возможно, на нем есть поврежденные жилы, в случае, если таковые имеются, необходимо его заменить, потому что дальше он может разойтись, как веревка, что сведет все ремонтные работы к нулю.

Регулировка

Сама процедура регулировки достаточно проста и нет необходимости в особых знаниях и навыках. Весь процесс состоит в регулировке длины оболочки тросика по отношению к узлу регулировки, вследствие чего меняются характеристики хода педали. Если уменьшать длину оболочки, то, соответственно, уменьшится и рабочий ход педали, и, естественно, если увеличивать длину оболочки, увеличится и ее ход

Важно определить момент, при котором педаль станет перемещаться на необходимые для нас 125-135 миллиметров

Меняется длина оболочки тросика ВАЗ 2114 при помощи гаек, находящихся на конце узла регулирования. С самого начала нужно отпустить затяжку контргайки, а потом закручивать либо откручивать регулирующую. Если накручивать гайку, то педаль начнет понемногу подниматься и в результате начнет увеличиваться ее ход. Если откручивать гайки, то педаль начнет приближаться к полу авто. Лучше подобную работу проводить с ассистентом. После того, как все работы будут завершены, затяните контрирующую гайку.

Обязательно необходимо удостовериться в том, что тросик нигде не заедает, без задержек перемещается в собственном кожухе и на нем нет порванных жил. Если вышеуказанные признаки есть, то тросик нужно подтянуть или заменить его вообще.

Проверка

Добившись установленных предприятием-изготовителем автомобиля ВАЗ 2114 параметров, после затягивания контргайки нужно удостовериться в том, что вы правильно отрегулировали сцепления. Чтобы это сделать, необходимо 2-3 раза выжать педаль до пола и опять замерить ее ход. Если появились изменения в ее ходе, то процедуру регулировки нужно повторить снова. Обычно сцепление начинает «хватать» приблизительно в середине хода.

После окончания регулировки необходимо произвести последнюю проверку:

  • ставим автомобиль на ровном участке,
  • затягиваем рычаг стояночного тормоза,
  • заводим двигатель и включаем передачу,
  • далее нужно провести попытку движения, при этом не нужно выжимать сцепление.

В случае, если все выставлено правильно, двигатель ВАЗ 2114 заглохнет. В случае, если результат другой, то это означает, что нужно повторно все регулировать, то есть провести все работы заново, согласно инструкции.  Загрузка …

Видео «Регулировка сцепления на автомобилях ВАЗ»

В этом видео подробно рассказано, как проводится регулировка системы сцепления на автомобиле ВАЗ.

Строение и функции сцепления

Механический привод ВАЗ 2114, если сравнивать с гидравликой, располагает намного более простой, однако такой же прочной конструкцией. Он состоит из:

  • тросика, регулируемого по длине в оболочке;

    Расположение тросика

  • педали, управляющей сцеплением из салона;
  • устройства, контролирующего положение и свободный ход педали;
  • рычажной конструкции, передающей усилие от педали к вилке сцепления.

Введение тросика в конструкцию ВАЗ 2114 дало возможность исключить осложнения с гидравликой, к примеру, очень частое вытекание жидкости.

В автомобиле ВАЗ 2114 сцепление — простой по конструкции узел. Система оснащается специальным тросиком, который по сравнению с гидравлическим узлом не требует постоянного обслуживания. А поменять этот элемент при необходимости можно самому.

Привод включает в себя следующие детали:

  • тросик для изменения положения в специальной оболочке;
  • педаль, которой водитель управляет из салона автомобиля;
  • ручка вилки переключения муфты;
  • фиксатор, крепящий наконечник оболочки тросика;
  • фиксатор педалей тормоза и муфты.

В автомобилях ВАЗ 2114 тросик считается самым слабым компонентом, поэтому часто автовладельцы сталкиваются с процедурой его замены. Если вы будете правильно устанавливать и затягивать тросик при регулировке, это позволит обеспечить хорошую прижимаемость ведомого шкива к маховику мотора машины и корзины при активации муфты.

Устройство сцепления в ВАЗ 2114

Замена механизма сцепления

Полная замена механизма требуется только при критическом износе фрикционного устройства, либо его серьезном повреждении.

Чтобы снять сцепление потребуется:

  • загнать машину на подъемник или смотровую яму;
  • снять переднее левое колесо, воздушный фильтр и аккумулятор;
  • открутить провода и тросы, идущие от КПП;
  • снять подушку коробки передач, мотора;
  • далее потребуется открутить все видимые болты, удерживающие коробку на месте;
  • аккуратно вытягивая КПП, снять ее и положить на заранее подготовленные доски;
  • на демонтированном узле открутить корзину сцепления и все дополнительные части.

Новая корзина должна устанавливаться со специальной направляющей, что позволит закрепить ее ровно.

Регулировка сцепления на ваз 2114

Регулировка педали сцепления ваз 2114

Находим гайку, которая находится снизу педали сцепления, и отпускаем ее. После чего нижнюю гайку затягиваем от максимума Следом, затягиваем крепежный элемент под педалью сцепления. Подтягиваем от максимума к вилке резиновую шайбу. Чтобы увеличить ход педали, затяните крепеж на наконечнике. Что бы уменьшить ход отпустите этот крепеж.

Когда процесс регулировки окончен нужно: три раза прокачать муфту, замеряя длину хода. Совершаем эту процедуру до достижения необходимых параметров.

Регулировка тросика сцепления на ваз 2114

Нужно открыть капот машины, снять контакты и извлечем аккумулятор. Для дальнейшего проведения работ по регулировки тросика нам понадобится набор рожковых гаечных ключей и отверток:

  1. Поднимаем крышку капота машины, на КПП находим крепление тросика. Он располагается на регулировочном узле, выглядит как две гайки на 17. Тросик сцепления имеет отметку красного цвета.
  2. Потом отпускаем контргайку, затем другой гайкой, опуская или затягивая тросик до нужного размера.
  3. Педаль будет, двигаться вверх от пола, если гайку навинчивать в сторону кабины, и опускаться, если крутить в другую сторону.
  4. После, того как педали заняла необходимое положение, контргайкой зажимаем гайку регулировки как можно плотнее.

Когда проводятся работы по регулировки натяжения тросика сцепления, необходимо проверить его целостность, не повреждена ли его оболочка, нет ли на ней повреждений, заусениц и прочих повреждений, свободно ли передвигается он в оболочке. Если какие-то повреждения будут обнаружены, то такой тросик необходимо заменить, Поврежденный тросик будет сильней изнашиваться, и надежность регулировки будет под сомнением.

Замена тросика сцепления

Когда выясняется, что тросик неисправен, его приходится менять, это так же не должно вызвать осложнений и может быть проведено даже в условиях гаража.

Удаляем под педалью пластиковые накладки на полу машины, для обеспечения легкого доступа к креплению тросика. После чего отсоединяем наконечник тросика от включающей вилки сцепления. Демпфер оболочки достаём из крепления, который находится в картере коробки передач. Другой наконечник тросика отделяем от педали сцепления и вынимаем освобождённый его. Берем целый предварительно проверенный тросик и устанавливаем его в обратном порядке.

Проверка регулировки тросика сцепления

После завершения работы по регулированию натяжения тросика сцепления, необходимо произвести проверку правильности и качества выполненных работ. Замеряем ход педали, на заглушенном моторе, выжимаем муфту сцепления три четыре раза, и повторно уточняем замеры. Если замеры совпали, то процедура регулировки выполнена правильно. Если замеры не совпадают, значит, плохо затянута контргайка, и процесс натяжки тросика надо повторять. Известна не писаная заповедь водителей, сцепление должно срабатывать на середине хода муфты сцепления.

Что бы убедится окончательно, что процедура проведена качественно, проводим следующий тест. Установите автомобиль на площадку без наклонов, что бы избежать самопроизвольного скатывания, выжмите ручной тормоз и заглушите мотор. Заведите машину, и начинайте двигаться, если в момент, когда педаль сцепления отпущена, двигатель заглох, система отрегулирована правильно. А если двигатель продолжает работать с включенной скоростью, при отпущенной педали сцепления. То сцепление пробуксовывает, а значит необходимо проводить повторную регулировку.

До начала начать провидения диагностику внимательно ознакомитесь с руководством по эксплуатации автомобиля ваз 2114, и технической документации. Это даст вам возможность эффективно и быстро провести диагностику и регулировку сцепление на ваз 2114.

Как видно из вышеизложенного, процедура проведения диагностики и регулировки сцепления доступна, даже для людей, которые не обладают навыками в данной области.

Ведомый диск сцепления и подшипник

Это элементы системы, которые чаще всего выходят из строя. При помощи выжимного подшипника передается усилие от вилки, которая устанавливается в картере, к лепесткам ведущего диска. При этом вилка связана с педалью тросиком. На первичном валу установлен ведомый диск. При помощи фрикционных накладок он входит в зацепление с корзиной. Когда отпущена педаль сцепления, ведущий и ведомый диски зажаты и весь крутящий момент передается от коленчатого вала двигателя к коробке передач.

Некоторые автомобилисты меняют только ведомый диск. Но это не совсем правильно, намного эффективнее оказывается установка полностью нового комплекта. Выжимной подшипник может запросто разрушиться вследствие износа из-за чрезмерных усилий, которые воздействуют на него. После проведения ремонта необходимо делать регулировку натяжения троса.

Регулировка муфты сцепления ВАЗ 2109

Подтяжка муфты сцепления Ваз 2114

Такая операция проводится в случаях, когда наблюдаются: толчки или фрикции при включении сцепления, незначительная пробуксовка сцепления при длительном отжиме муфты, сцепление «ведет».

Для регулировки муфты делаем следующее:

  1. Поставить рычаг КПП в позицию «нейтраль».
  2. Демонтируем картер механизма сцепления.
  3. Демонтируем подшипник. Ремонтные операции следует выполнять в плавном и спокойном режиме, потому что возможен дефект подшипника.
  4. Вращаем крепеж регулировочного типа до полной регулировки перемещения педали.
  5. Тестируем муфту сцепления на наличие масляной течи, иначе возможно проскальзывание механизма сцепления. Для устранения этой проблемы необходимо обработать муфту обезжиривающим составом.

Замена механизма сцепления

Вам необходимо выполнить следующие действия:

  1. Выкрутить все шесть болтов, которыми закреплена старая корзина. Если не планируете устанавливать ее повторно, то очередность выкручивания болтов не имеет значения. Но если вы желаете установить ее повторно, нужно выкручивать болты крест-накрест.
  2. Снимите корзину и ведомый диск.
  3. Очистите поверхность маховика от загрязнения.
  4. Установите в отверстие маховика направляющую втулку. После этого наденьте на неё ведомый диск и корзину.
  5. Корзину совместите с отверстиями и наживите все болты.
  6. Затяжка болтов производится крест-накрест, не нужно делать более двух-трех оборотов за раз.
  7. После окончательной затяжки направляющая извлекается.
  8. На первичный вал устанавливается новый выжимной подшипник. При необходимости можно покрыть его небольшим слоем смазки.
  9. При необходимости замените вилку сцепления.

Обратите внимание на состояние бронзовой втулки, необходимой для работы стартера. Если она износилась, то лучше всего на этом этапе произвести замену

После этого можно начинать сборку силового агрегата. Установите коробку передач на место, зафиксируйте ее на подушках. После фиксации можно собирать всё остальное навесное оборудование.

Процесс регулировки троса сцепления

Итак, процесс регулировки нового троса проводится следующим образом.

  1. При помощи линейки измеряем длину от вилки выключения сцепления до наконечника троса. Данное расстояние должно составить от 82 до 90 мм. А вот длина от наконечника троса до кронштейна коробки передач должна равняться 56 – 65 мм. Однако не всегда указанные величины могут совпадать с реальными показателями. Если длина не соответствует установленным величинам, необходимо отрегулировать длину троса сцепления при помощи гаечного ключа, подкручивая регулировочную гайку на наконечнике, слегка ослабив контргайку.
  2. Точность регулировки троса проверяем тройным нажатием педали сцепления по 2 секунды при каждом нажатии. После этого вновь замеряем расстояние. Если замеры не соответствуют установленным показателям, вновь повторяем этап по регулировке троса. При этом расстояние хода вилки должно составлять 27-33 мм или 31-35 мм. После того как регулировка троса завершена, фиксируем гайку контргайкой. Проверяем плавность включения задней передачи.

Важно помнить, что при регулировке троса, педаль сцепления должна быть выставлена на одном уровне с тормозной педалью (тормозная система). Для того чтобы упростить процесс обслуживания троса сцепления при его замене, многие автолюбители устанавливают храповый трос сцепления с саморегулирующей функцией, который позволяет самостоятельно производить компенсацию длины при износе дисковых накладок

Это значит, что в дальнейшем не будет необходимости проводить регулировку троса сцепления в вашем автомобиле

Для того чтобы упростить процесс обслуживания троса сцепления при его замене, многие автолюбители устанавливают храповый трос сцепления с саморегулирующей функцией, который позволяет самостоятельно производить компенсацию длины при износе дисковых накладок. Это значит, что в дальнейшем не будет необходимости проводить регулировку троса сцепления в вашем автомобиле.

Проведение работ по замене и регулировке троса сцепления собственноручно позволит любому автолюбителю экономно расходовать средства на техобслуживание автомобиля.

Сама по себе конструкция сцепления на автомобиле ВАЗ-2114 (Самара-2), была изменена и отличается от того, что было установлено на «классических» моделях семейства ВАЗ. Главные изменения коснулись системы регулировки, управления, ходом движения на вилке сцепления. И, если, ранее они были гидравлическими, то сейчас её движение приводится про помощи троса сцепления.

Ваз 2114 как настроить сцепление на

Сцепление -это механизм в автомобиле, с помощью которого передаётся вращательное движение, получаемое коленчатым валом мотора, коробке передач и дальше колёсам машины. Его главной задачей является обеспечение трогания с места без рывков, а переключать передачи без шума.

ОБ УСТРОЙСТВЕ СЦЕПЛЕНИЯ

Его конструкция на этом автомобиле аналогична механизмам 2113 и 2115. Изготовлено сухим, однодисковым. Выпускается с устройством, гасящим крутящие колебания, а также имеется пружина нажимная. Устройство сцепления ваз 2114 представлено на рисунке.

Сцепление ВАЗ 2114 состоит (см. рисунок):

  • Тросик соболочкой;
  • Наконечниктроса (нижний);
  • Регулировочная гайка;
  • Корпус для крепления оболочки на КПП;
  • Разделительные шайбы;
  • Гайка для регулировок;
  • Резиноваязащитная оболочка;
  • Поводок троса;
  • Вилка выключения;
  • Корзина;
  • Болты, крепящие корзину к маховику;
  • Нажимной диск;
  • Маховик;
  • Диск ведомый;
  • Первичный вал КПП;
  • Щиток;
  • Кожух;
  • Пружина (нажимная);
  • «Выжимной»;
  • Прокладка;
  • Корпус «выжимного»;
  • Наконечник тросика;
  • Упорная шайба троса;
  • Узел крепления тросика;
  • Оська педали;
  • Оттяжная пружина;
  • Педаль выключения.

Как видно из схемы механизма, здесь имеется два рабочих узла, один из них будет ведущим,а второму уготована роль ведомого. Ко второму относится диск,у которого с обеих сторон приклепаны накладки, и установлены пружины демпфера. Он установлен и двигается по шлицам, которые имеются на всех первичных валах КПП. Когда нажимают педаль, диск ведомый оказывается прижатым к маховику нажимным диском.

К ведущему узлу относят диск нажимной с кожухом сцепления, который крепится с маховиком шестью болтами. Для его центровки предусмотрены на маховике штифты и направляющие отверстия в кожухе.Сцепление имеет конструкцию без зазорного типа и приводится в действие с помощью троса.

Чтобы его выключить, установлен привод сцепления, который работает от нажатия педали. К ней шарнирно прикреплён трос своим верхним наконечником. Нижний конец троса также имеет шарнирную связь с выключающей вилкой. Своим движением «тросик» поворачивает её, а она двигает «выжимной».

КАК ЕГО МЕНЯЮТ

Можно с уверенностью отметить, что ремонт или регулировка сцепления производятся в случае износа накладок, реже случаются проблемы с нажимным диском или с маховиком.

КАКИЕ БЫВАЮТ ПРИЗНАКИ НЕИСПРАВНОСТИ

Виновниками поломок раньше времени практически всегда, являются владельцы транспортных средств, а если конкретно, то их стиль вождения машины. Резкое, с «пробуксовкой», начало движения, или длительное удержание ноги на педали, оказывают негативное воздействие на этот механизм.

О наличии проблем в механизме свидетельствуют следующие факты:

  1. Наличие рывков и вибрации во время движения;
  2. Шум во время переключения КПП;
  3. Невозможность включить или выключить механизм сцепления.

Иногда, к сожалению, подводят запасные детали низкого качества изготовления.

ЧТО ДЕЛАТЬ, ЕСЛИ «БАРАХЛИТ» ЭТОТ УЗЕЛ: РЕГУЛИРОВКА, ЗАМЕНА ТРОСА И СЦЕПЛЕНИЯ

Первое, что необходимо сделать, это попробовать отрегулировать сцепление ВАЗ 2114. Цель такой регулировки заключается в том, чтобы изменить длину троса, его оболочки, относительно его крепежа на КПП. Этими регулировками можно увеличить или уменьшить рабочий ход для педали. Операция эта довольно простая, её сможет выполнить любой водитель.

Чтобы правильно отрегулировать, порядок действий будет таков:

  • Устанавливают машину на ровной площадке и запускают мотор;
  • Включают первую скорость и пробуют тронуться с места. Необходимо заметить момент начала движения машины.
  • Когда это произойдёт под конец рабочего хода педали, то нужна его регулировка;
  • С помощью измерительной линейки измеряют рабочий выбег педали. Для этого полностью её выжимают и рядом устанавливают линейку. На ней необходимо сделать отметку и отпустить педаль. В конце хода снова делают отметку. Расстояние между отметками должно находиться в пределах 125 – 135 мм. Если размеры другие, нужно провести регулировку;
  • Открывают капот машины и находят узел крепления троса на коробке передач;
  • На этом узле имеются две регулировочные гайки. Ими добиваются нужного рабочего хода для педали.

Иногда на резьбовой части наконечника троса появляется ржавчина. Для её удаления обработайте это место «ведешкой», жидкостью из тормозной системы или маслом. Это облегчит процесс проведения регулировочных работ.Заодно проверяют ход троса в оболочке, его состояние. Если обнаружатся оборванные жилы, трос меняют новым.

Особенности привода сцепления ВАЗ 2114

В заднеприводных автомобилях ВАЗ для управления сцеплением использовался гидравлический привод. Он сложнее по конструкции, чем механический, но работает стабильнее. Конструктивными особенностями привода сцепления старых моделей ВАЗ заложена высокая надежность работы сцепления, а техническое обслуживание механизма гидропривода проводилось крайне редко. Поскольку нагрузки внутри гидравлической системы совсем небольшие, то ее детали не так подвержены износу, и как следствие служат дольше.

Современные автомобили ВАЗ, в том числе ВАЗ 2114, оборудовали системой механического привода вместо гидравлики. Вероятно, это сделано для удешевления конструкции, и с точки зрения рациональности использования. Дело в том, что КПП в переднеприводных автомобилях расположена в непосредственной близости от блока педалей, поэтому городить гидравлическую систему привода посчитали нецелесообразным.

Конструкция привода сцепления ВАЗ 2114

Практика показала, что простота не всегда спутник надежности, поскольку к работе механического привода претензий не возникает, но надежность конструкции оставляет желать лучшего. Для того, чтобы регулировка сцепления ВАЗ 2114 проходила осознанно и со знанием дела, будет нелишним вкратце ознакомиться с конструкцией привода. Особенно, если вы регулируете сцепление впервые.

Сцепление двигателя с КПП выключается при помощи фрикционного диска, который нужно отвести на определенное расстояние от маховика коленчатого вала, для того, чтобы крутящий момент не передавался на КПП во время переключения передач. Для этого в механизме сцепления устроен механизм, который нужно приводить в движение педалью. Чтобы передать усилие с педали на вилку сцепления, которая отсоединяет фрикционный диск от маховика, установлен механизм привода.

Он состоит из троса привода сцепления, самой педали и вилки, которая и выключает сцепление. Трос — больное место в конструкции переднеприводных автомобилей, потому что часто расходные материалы и детали, к которым относится трос, изготавливаются на предприятиях с сомнительной репутацией. Качество таких тросов оставляет желать лучшего, но они дешевле фирменных ВАЗовских, поэтому особо рачительные владельцы могут заплатить за свою рачительность вдвое больше. Но это тема для особой дискуссии, нас интересует в первую очередь регулировка сцепления.

Зачем регулировать сцепление

Регулировать его нужно по нескольким причинам. Во-первых, новый трос просто так, без регулировки, не станет правильно работать сразу, даже если его идеально установить. Во-вторых, регулировка сцепления позволит оптимально установить педаль в удобном положении. В-третьих, и это самое главное, правильная регулировка позволит сцеплению работать в нормальном режиме, без перегрузок, пробуксовывания и рывков.

Параметры регулировки привода сцепления

В результате регулировок мы должны добиться заводских нормативов по рабочему ходу педали, свободному ходу, а также по мягкости выключения сцепления. Завод рекомендует придерживаться полного рабочего хода педали сцепления в пределах 125-135 мм. Замер производится от центра рабочей площадки педали до полика. Максимально допустимый ход педали сцепления — 160 мм.

Также следует обратить внимание на положение педали. Если она задрана под потолок, это не самое удобное для работы ее положение

В идеале педаль сцепления и педаль тормоза должны стоять на одном уровне. Главный критерий — чтобы пятка не отрывалась от пола при управлении. Тогда не будут уставать суставы и спина.

Регулировка привода сцепления ВАЗ 2114

Регулировкой привода мы просто меняем длину кожуха троса, которая влияет на величину рабочего хода педали. Отпустив контргайку ключом на 17, мы вращаем гайки 5 на наконечнике 4, как показано на рисунке.

В процессе эксплуатации автомобиля износ фрикционных накладок приводит к увеличению свободного хода педали сцепления, поэтому эту процедуру нужно проводить, как только вы почувствовали изменения в настройках сцепления. Если сцепления не до конца выключается, ведет, то кожух троса следует удлинить вращением гайки 5. Если механизм сцепления буксует, при этом появляется характерный запах горелого, то трос стоит укоротить до тех пор, пока сцепление двигателя с КПП не станет стопроцентным при отпущенной педали.

Это проверяется только в процессе эксплуатации, а все необходимые рекомендации мы привели в этом обзоре. Не буксуйте сцеплением, и удачи на дорогах!

Инструкция по регулировке сцепления на ВАЗ 2114

Перед началом работ рекомендуем вам в общих чертах ознакомиться с тем, что из себя представляет сама система в ВАЗ 2114 и какие конкретно функции она исполняет в авто.

Строение и функции сцепления

Механический привод ВАЗ 2114, если сравнивать с гидравликой, располагает намного более простой, однако такой же прочной конструкцией. Он состоит из:

  • тросика, регулируемого по длине в оболочке;

Расположение тросика

  • педали, управляющей сцеплением из салона;
  • устройства, контролирующего положение и свободный ход педали;
  • рычажной конструкции, передающей усилие от педали к вилке сцепления.

Введение тросика в конструкцию ВАЗ 2114 дало возможность исключить осложнения с гидравликой, к примеру, очень частое вытекание жидкости.

Признаки неисправности

Очевидными признаками, показывающими, что система сцепления нуждается в регулировки, являются:

затруднения с включением скоростей;
сторонние звуки при выжимании;
ухудшение тяги;
неполное включение;
пробуксовка, недожим.

Обычно для исправления ситуации достаточно отрегулировать педаль.

Подготовительные работы

В первую очередь необходимо выбрать ровную площадку. Проведите визуальный осмотр тросика, возможно, на нем есть поврежденные жилы, в случае, если таковые имеются, необходимо его заменить, потому что дальше он может разойтись, как веревка, что сведет все ремонтные работы к нулю.

Регулировка

Сама процедура регулировки достаточно проста и нет необходимости в особых знаниях и навыках. Весь процесс состоит в регулировке длины оболочки тросика по отношению к узлу регулировки, вследствие чего меняются характеристики хода педали. Если уменьшать длину оболочки, то, соответственно, уменьшится и рабочий ход педали, и, естественно, если увеличивать длину оболочки, увеличится и ее ход

Важно определить момент, при котором педаль станет перемещаться на необходимые для нас 125-135 миллиметров

Меняется длина оболочки тросика ВАЗ 2114 при помощи гаек, находящихся на конце узла регулирования. С самого начала нужно отпустить затяжку контргайки, а потом закручивать либо откручивать регулирующую. Если накручивать гайку, то педаль начнет понемногу подниматься и в результате начнет увеличиваться ее ход. Если откручивать гайки, то педаль начнет приближаться к полу авто. Лучше подобную работу проводить с ассистентом. После того, как все работы будут завершены, затяните контрирующую гайку.

Процесс регулировки

Как отрегулировать сцепление на ВАЗ 2114? Процесс происходит по следующим пунктам:

  1. Устанавливаем автомобиль на место проведения работ. Не обязательно использовать помещение с ямой или эстакаду, так как работы производятся в подкапотном пространстве автомобиля, и их можно выполнить на обычной ровной площадке.
  2. Чтобы получить доступ к месту подключения тросика, необходимо снять корпус воздушного фильтра.
  3. Процесс регулировки педали сцепления начинается с замера расстояния хода педали. Необходимо провести замеры несколько раз с высокой точностью до миллиметров.
  4. Идеальными показателями на ВАЗ 2114 будут 12,5 -13,5 мм. В остальных случаях требуется отрегулировать трос. Проворачивая против часовой стрелки, педаль будет осаживаться ближе к полу, по часовой стрелке – будет подниматься.
  5. Процедуру проводим пока не добьемся результата, попадающего в норму показателей. После затягиваем гайки и выжимаем сцепление еще несколько раз, чтобы убедиться в правильности затяжки.

На видео продемонстрирована регулировка сцепления ВАЗ 2114:

Выполняя работу осматривайте состояние троса на наличие разрывов, коррозии или переломов. Если имеются подобные дефекты лучше сразу заменить его на новый.

Регулировка сцепления ВАЗ 2115 своими руками: видеоинструкция

По мере старения транспортного средства, подвергаются износу также все его основные узлы и механизмы

По этой причине крайне важно периодически производить осмотр машины – это позволит вовремя выявить неполадку и устранить ее до того, как она приведет к более серьезной поломке

Своевременная регулировка и осмотр сцепления на ВАЗ-2115 позволит избежать выхода данного узла из строя и избавит от необходимости производить его замену. В автосервисе, как известно, эта процедура обойдется недешево, да и времени она занимает немало.

При этом ненадлежащим образом отрегулированное сцепление делает управление автомобилем неудобным для водителя.

В этом материале мы расскажем подробно, как именно правильно выполнить эту операцию и о том, в какой последовательности совершать все нужные действия.

Когда необходима регулировка

Привод сцепления, как правило, при условии, что он не отрегулирован надлежащим образом, располагается либо несколько выше педали тормоза или незначительно ниже. В результате пользоваться им становится совершенно неудобно, что в конечном счете существенным образом повышает риск создания аварийной ситуации на дороге.

Проблема возникает в первую очередь из-за того, что позиция педали по мере износа прокладок, установленных на ведомом диске, изменяется. Чем дольше транспортное средство находится в эксплуатации, тем заметнее данный дефект.

Кроме всего прочего, обязательно требуется провести регулировку в ситуации, если рассматриваемый узел перестал полностью отключаться или же пробуксовывает. Сама по себе процедура предполагает проведение отладки путем укорачивания или удлинения троса сцепления, а также и его оболочки.

Какие инструменты понадобятся

Чтобы самостоятельно выполнить процедуру регулировки, необходим только ключ на 17 (две штуки).

Как известно, в автомобиле ВАЗ-2115 (инжектор) нижнее окончание оболочки, закрывающей трос, фиксируется двумя крепежными элементами, ослабить которые можно только с помощью указанных выше инструментов.

Определяем ход педали

В первую очередь понадобится определить, насколько педаль сцепления отклонилась от нормативных показателей. Чтобы произвести замер, нужно выполнить следующие действия:

  • рукой педаль опускают на максимально возможный уровень;
  • затем ее отпускают;
  • параллельно потребуется при помощи линейки или рулетки определить длину хода привода.

Сначала выясняют, каково расстояние от центральной точки педали до пола салона в опущенном состоянии, а затем производят замер в поднятом положении. В случае если выяснится, что отклонение от нормальных допустимых значений превышает максимум, понадобится регулировать сцепление.

Также есть вариант проверки и без точных измерений. В этой ситуации:

  • машина устанавливается там, где находится совершенно ровная площадка;
  • включается первая передача;
  • плавно отпускается привод, после чего начинается движение вперед.

Отладка понадобится, если транспортное средство сдвинулось с места, лишь тогда, когда педаль достигла самой нижней точки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
