Как подключить телефон к магнитоле Форд Фокус 2 через блютуз

Подключаем телефон к аудиосистеме SONY

Один из моих читателей попросил снять видео о том, как подключить телефон к аудиосистеме SONY на автомобиле Ford Mondeo 4. К сожалению, на данный момент снять такое видео не представляется возможным, так как комплектацией моего автомобиля не предусмотрено подключение телефона. Если мне удастся найти автомобиль с нужной комплектацией, то я обязательно запишу видео и здесь размещу на него ссылку. А пока попробую описать процесс подключения телефона к аудиосистеме SONY текстом.

Итак, если в Вашей автомагнитоле имеется клавиша РHONE и две кнопки с изображением красного и зеленого телефонов это вовсе не означает, что у Вас есть функция подключения телефона через Bluetooth. Для проверки наличия этой функции включите автомагнитолу, нажмите клавишу РHONE, затем клавишу MENU, далее с помощью стрелок вверх или вниз (на автомагнитоле) найдите в меню Bluetooth. Если клавиша MENU не активна, значит комплектацией не предусмотрено подключение телефона.

Если Bluetooth имеется, то с помощью стрелок вправо или влево включите Bluetooth в положение ON, затем включите Bluetooth, в Вашем телефоне и синхронизируйте его с аудиосистемой введя пин код, который высветится на дисплее автомагнитоkы.

Вот в принципе и все, система готова к работе, разговаривайте. Писал по памяти, поэтому может быть, где-то допустил неточность, но принцип подключения такой.

fordmondeo4.blogspot.ru

Автомагнитола с Bluetooth на Форд Фокус: как это работает?

Чтобы начать этот контент, мы сосредоточимся на блютуз технологии, а точнее в ее начале и в как работает блютуз на Форд Фокус. Технология bluetooth была разработана в 1994 году брендом мобильных телефонов Ericsson, а в 1999 году была создана группа заинтересованных сторон из нескольких технологических компаний, и технология bluetooth была добавлена в первое оборудование. Его цель – заменить инфракрасный технология, которая в настоящее время может передавать информацию по беспроводной сети между двумя устройствами, но должна находиться на небольшом расстоянии и не иметь никаких препятствий между передатчиком и приемником информации. В отличие от инфракрасного (IrDA), в котором используются световые волны, Bluetooth использует 2.4 ГГц радиоволны, которые позволяют ему проходить сквозь предметы. В целом мощность передачи позволит передавать данные примерно на десять метров. Что касается работа bluetooth на Ford Focus, это позволит вам подключить ваш смартфон к автомагнитоле вашего Ford Focus и пользоваться основными возможностями вашего автомобиля в режиме громкой связи. Это большой плюс, потому что использование bluetooth-гарнитуры в автомобиле небезопасно.

Функции Bluetooth на Ford Focus

Рассмотрим подробнее особенности bluetooth на Ford Focus. Bluetooth, как мы заметили ранее, имеет простую цель – передавать данные между двумя продуктами. К сожалению, его атрибуты весьма ограничены. На самом деле, мы обычно используем bluetooth в автомобиле для:

Совершайте звонки в режиме громкой связи со звуком звонка через динамики вашего Ford Focus.
Передавайте музыку по Bluetooth и воспроизводите ее на аудиосистеме Ford Focus.
Получите телефонную книгу своего телефона из автомобильного радиоприемника Ford Focus
Управляйте своим смартфоном голосом (например, позвонить кому-нибудь или сменить музыку).

Все эти возможности близки к тому, что вы теперь можете получить с помощью USB-подключения от вашего смартфона к вашему Ford Focus, даже в этом случае не все модели Ford Focus оснащены USB-портом, а технология Bluetooth становится стандартом. Это позволяет вам не подключать смартфон к Ford Focus, чтобы воспользоваться этими функциями.

Сопряжение телефона и магнитолы по средствам USB

USB переходник является универсальным средством, с его помощью подключаются различные типы устройств. Для осуществления передачи аудио с телефона на автомагнитолу, требуется наличие определенных разъемов (гнезд), через которые происходит подключение переходника.

USB соединение позволяет осуществлять управление телефоном через магнитолу и в обратном направлении.

Во время передачи данных на воспроизводящее устройство все остальные приложения мобильника остаются доступны и могут использоваться.

Для подключения через переходник не требуется производить сложные манипуляции и дополнительные настройки. Устройства начинают «видеть»» и воспринимать друг друга автоматически. Некоторые модели запрашивают у администратора разрешение доступа, дальше во время работы не возникает никаких трудностей.

Положительные стороны использования USB соединения для подключения телефона:

Батарейка телефона не так быстро разряжается как при соединении через Bluetooth.
Мобильник реже требует подзарядки, поскольку во время передачи информации на магнитолу через переходник, его батарейка одновременно подпитывается.
Телефоном можно управлять через экран магнитолы, а воспроизводящим устройством через мобильник.
В процессе передачи информации, все остальные приложения и функции телефона остаются доступными и могут использоваться. Это особенно ценно, когда нужно сделать звонок либо воспользоваться навигатором в смартфоне.

Недостатков у такого способа не много:

Постоянно подключенный и висящий провод может мешать;
Старые магнитолы не видят «аудиофайлы» в новых моделях телефона либо не могут их воспроизвести.

Видео мануал по подключению девайсов

Когда пользователю не понятно как именно и в какое гнездо следует подсоединять USB шнур, следует изучить руководство, в котором популярно рассказаны все действия, которые необходимо произвести.

В видео инструкции описаны способы подключения телефона к автомагнитоле:

Подключение через Блютуз к магнитоле

Предлагаю изучить пошаговую инструкцию о том, как с лёгкостью подключиться через Блютуз к магнитоле и применить полученные знания на практике! В первую очередь, создадим пару между смартфоном и магнитолой. Оба устройства должны иметь встроенный Блютуз-адаптер, быть видимыми друг для друга.

#1 Настройка Блютус на телефоне

Прежде чем начать подключение телефона к магнитоле в автомобиле через Блютуз, убедимся в том, что Bluetooth на смартфоне включен. Эти действия практически идентичны для iPhone и Android:

Зайти в настройки и проверить параметр «Bluetooth».

Убедиться, включена ли опция обнаружения телефона другими устройствами.

Отметить в настройках, чтобы смартфон был всё время в зоне видимости. Часть смартфонов настроены таким образом, что они остаются в сети лишь несколько минут

Важно: если соединение с магнитолой не установить в течение некоторого времени, телефон также может выйти из зоны видимости. Первый раз я промучился с этим вопросом очень долго, забыв о данном нюансе

#2 Проверка магнитолы

Теперь проверим, готова ли магнитола к подключению к телефону. В большинстве машин есть кнопка «Bluetooth» для запуска обнаружения гаджетов. В некоторых машинах для этого используются голосовые команды.

А однажды, когда я пытался помочь другу решить данную задачу – то нам не помогал ни один способ. Оказалось, что требовалось активировать меню на экране и следовать инструкциям там. При возникновении таких сложных ситуаций, чтобы выяснить, как на магнитоле в машине включить Блютуз, следует почитать руководство к авто. Этот раздел обычно называется «передача звука с телефона на аудиосистему» или «подключение устройств к информационно-развлекательной системе».

#3 Подключение

Для подключения есть два варианта: поиск телефоном магнитолы и наоборот. В первом случае, выбираем в смартфоне свою магнитолу из всего списка гаджетов вокруг. Я, к примеру, регулярно вижу чей-то компьютер и пару чужих наушников.

Во втором варианте запускаем обнаружение на магнитоле и следуем инструкциям на экране – у разных моделей они отличаются.

После соединения на экране появится пароль.
Чтобы подключить Блютуз к магнитоле в машине, введите пароль на экране телефона, и тогда и они будут сопряжены.
Если экрана нет, то информацию о пароле можно найти в руководстве. Многие авто снабжены стандартными вариантами, вроде «111» или «1234».

Теперь гаджет подключён к аудиосистеме и связан с магнитолой. А у нас появляются две замечательные возможности:

принимать звонки через аудиосистему машины.
слушать музыку из памяти телефона или из интернета.

Более подробно о каждой из них мы и рассказываем ниже!

Установка магнитолы в Форд Фокус 2

Наш автомобиль за свою жизнь может сменить не одну стерео-систему, ведь техника морально устаревает, да и вкусы хозяев могут меняться в сторону более высоких требований к звуку в автомобиле. В автомобиле может и вовсе отсутствовать магнитола. Именно в таких обстоятельствах будет полезна наша инструкция по установке и подключению автомагнитолы своими руками для автомобиля Форд Фокус 2.

В статье мы приводим типовые штекеры для различных моделей автомобилей и производителей аудиосистем. Итак, изначальная позиция:

Как видно на фото, изначально имеем панель со стандартной заглушкой, которая установлена при выборе автомобиля без аудиосистемы. Аккуратно отжимаем фиксаторы и снимаем заглушку:

Обратная сторона заглушки имеет несколько фиксаторов/крючков:

Таков внешний вид будущей рабочей зоны без заглушки. Пространства для установки вашей аудиосистемы вполне достаточно:

Обращаем внимание на стандартный разъем для подключения магнитолы:

Для удобства подключения аппаратуры и сохранения эстетичного вида, можно использовать переходник типа: Ford Focus 2 -> ISO. Выглядит он следующим образом:

Установив указанный разъем все фиксируем штатным зажимом (вид сбоку):

Провода, ведущие к разъему. Четыре витых пары — проводка на динамики, пятый – это регулятор напряжения, ведет от освещения приборной панели к контакту подсветки магнитолы, если таковой имеется.

Согласно схеме подключения, указанной ниже, мы получим достаточно яркую подсветку магнитолы в течение дня и умеренную, не слепящую в темное время суток:

Вот они остальные провода, о которых идет речь:

В нашем случае до установки новой аппаратуры стояла другая магнитола, поэтому провод AUX-вход выведен был в карман, смежный с ручкой КПП. Соответственно, пришлось его убрать. Далее снимаем рамку. Можно не беспокоиться о возможной поломке – пластик достаточно прочный и качественный.

После того, как открутили саморезы, отжимаем специальные фиксаторы:

Так выглядит панель без рамки:

На фото видно, что справа и слева внизу есть вертикальные прямоугольные отверстия, куда требуется вставлять стальные фиксаторы рамки.

Главное — спокойствие! Не мудрствуя лукаво, продолжаем разбирать. Наконец, вытаскиваем AUX-вход.

Наш случай потребовал протянуть еще и провод микрофона для установки громкой связи. Думаем, эта информация будет нелишней для тех, кто планирует подключить сабвуфер, но не знает, где на него закреплять выключатель питания. Его обычно крепят на двухсторонний скотч в отдельном кармане от КПП. В случае необходимости можно всегда убрать его, не портя внешнего вида.

Теперь начинаем обратную сборку:

Устанавливаем переходную рамку типа: Ford Focus 2 -> 1 DIN. Примерная стоимость этого устройства составляет около 1500-2000 рублей, бонусом станет небольшая полочка под магнитолой.

Следующим действием должно стать – соединение разъема Ford Focus 2 с контактом разъема автомагнитолы через переходник, о котором мы упоминали ранее: Ford Focus 2 -> ISO. Совмещаем антенные штекеры между собой

Обращаем ваше внимание: поскольку ЖЕЛТО-ЗЕЛЕНЫЙ — 3 является плюсом с зажигания, то наша магнитола будет функционировать лишь при включенном зажигании. Предлагаем провод от магнитолы, который ведет к зажиганию, соединить с контактом провода, идущего на аккумулятор, и подключить все к выходу разъема от аккумулятора (ОРАНЖЕВО-ЧЕРНЫЙ толстый — 4)

Для более удобной работы и более презентабельного вида можно приобрести в любом радиомагазине два разъема типа «папа» и «мама», после соединить их двумя проводами, как это изображено на схеме ниже:

После подключения всех разъемов устанавливаем «тело» магнитолы, убедившись, что никакие провода на зажались. Осталось закрепить панель магнитолы.

Конечный результат с установленной панелью определенно радует глаз:

Желаем Вам успехов в техническом совершенствовании Вашего авто!

Пожалуйста поставьте оценку статье

с помощью такого подключения будет ли работать регулировка громкости на руле?

А можно показать как снимается переходная рамка типа: Ford Focus 2 -> 1 DIN? Буду вам благодарен.

Всё подробно и понятно. Только при подключении магнитолы 2 din, соединяя провода 3 и 4 не гаснет дисплей бортового компьютера. Что делать?

Доброй ночи а как подключить на фф2 пульт под рулем к магнетоле 2 дин пролоджи 2630

голоса

Рейтинг статьи

Подключаем телефон к магнитоле на Форд Фокус 2

На автомобилях Форд Фокус второго поколения устанавливали штатную магнитолу 6000CD. В её обязанности входило только проигрывание компакт-дисков аудио-формата и прослушивание радио. Ещё можно было управлять устройством кнопками на руле. Магнитола пришла на смену 5000-й серии с кассетным магнитофоном, но морально устарела ещё в начале 2000-х. Как расширить функционал и подключить телефон к магнитоле Форд Фокус 2 будем разбираться сегодня.

Альтернатива 6000CD. Цены и новые возможности

Внешний вид 6000CD.

Без существенных доработок и нового дополнительного оборудования проигрывание музыки формата МР3, подключение внешних носителей информации, подключение телефона и беспроводной гарнитуры в штатной магнитоле невозможно.

Автомобильная электроника развивается быстрее, чем сами автомобили, поэтому очень многие производители предлагают альтернативную магнитолу, выполненную в размере 2 DIN и полностью по форме повторяющую штатную фордовскую. Цены и возможности у каждой из них разные, поэтому рассмотрим несколько вариантов.

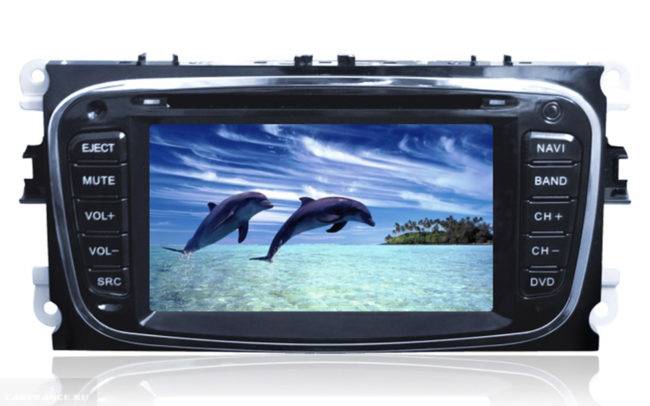

Магнитола Winca — 8903

Как и конкуренты, устройство превратит штатную радиоточку в полноценный мультимедийный центр. Winca — 8903 имеет сенсорный 7-дюймовый экран разрешением 800х480 с регулировкой яркости и чувствительности сенсора. CD-привод читает диски всех возможных форматов, от аудио диска до DVD и графических изображений. К устройству можно подключить цифровой телевизор, по умолчанию встроена Bluetooth громкая связь, есть порты для подключения USB устройств и считывания карты памяти формата SD. Устройство поддерживает управление с кнопок на руле.

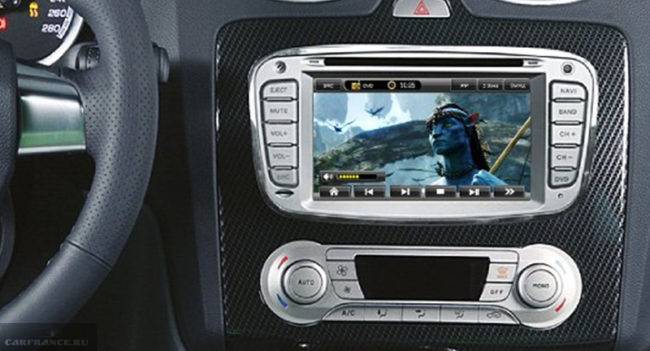

Устройство MyDean 7112

Возможность подключения телефона через Блютус.

Цена магнитолы повыше, чем предыдущей за счёт установки штатного навигатора. За устройство просят порядка 27 000 рублей . По форме и типу крепления полностью совпадает со штатной 6000-й магнитолой, но добавляет массу функций:

встроенный навигатор;
встроенная Bluetooth-громкая связь;
модуль памяти на 6 дисков CD-формата;
читает диски всех компьютерных форматов (аудио, видео, графические файлы);
возможность подключения камеры заднего вида;
возможность выхода в интернет;
поддержка большинства навигационных программ.

Модель имеет цветной сенсорный экран диагональю 7 дюймов разрешением 800х480.

Устройство Navipilot

Магнитола с ещё более широким функционалом и с приятной ценой около 19 000 рублей. Как и предыдущие модели, имеет семидюймовый цветной сенсорный экран, и все основные функции, которые есть в предыдущих моделях. Отличается особой проработкой навигационного оборудования и дополнительных функций:

трёхмерный навигатор с поддержкой яндекс-карт, СитиГид, Навител;
умеет прокладывать маршрут в реальном времени с учётом пробок;
встроенный аналоговый ТВ-тюнер с антенной в комплекте;
полная поддержка Bluetooth — громкая связь, проигрывание музыки с внешних устройств;
встроенный 3G модем, программная подготовка для интернет-сёрфинга;
двухзонный вывод видео — можно подключить дополнительный экран, на подголовнике или на потолке.

Подключение телефона к магнитоле на Форд Фокус 2 через блютуз

Комплект для подключения телефона к стандартной магнитоле.

Модуль ( 1 577 856 ),
кронштейн ( 1 318 300 ),
микрофон ( 1 532 666 ),
провод USB ( 1 520 709 ),
джойстика с кнопкой «voice» ( 1 318 965 ).

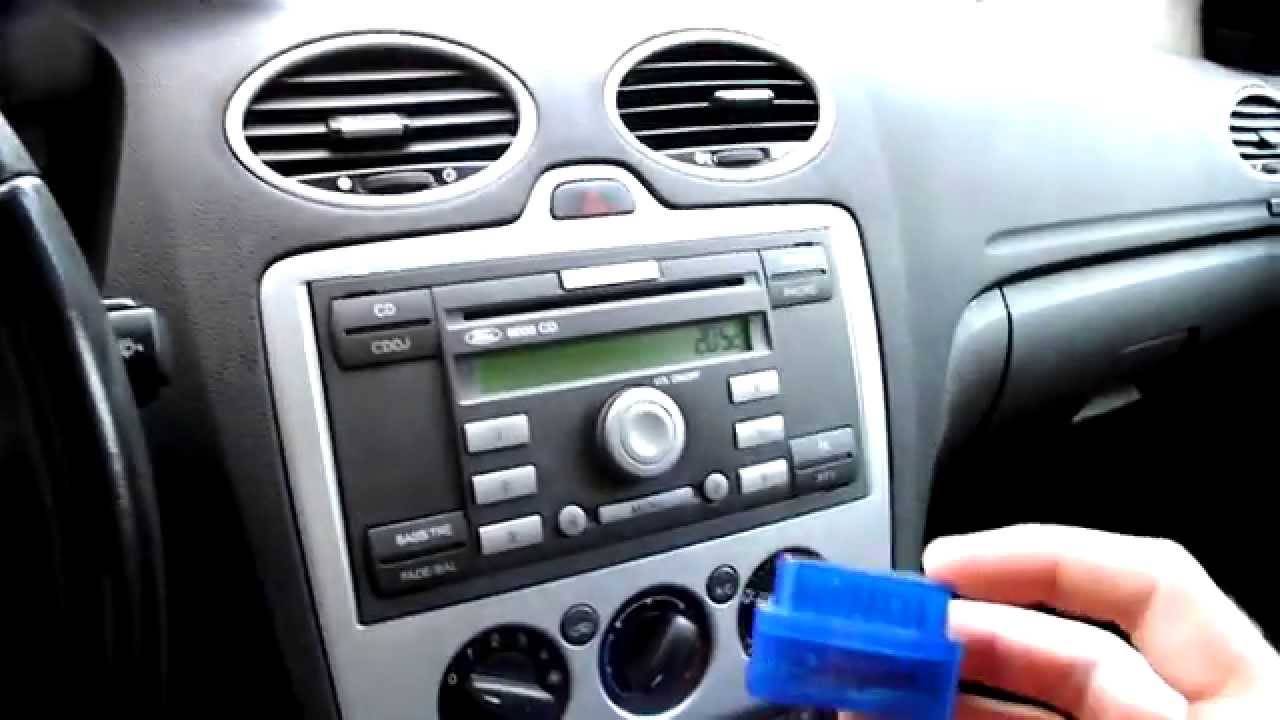

За 5-8 тысяч рублей можно купить Bluetooth-адаптер и подключить его к штатной магнитоле. А к адаптеру уже подключать и телефон, и любое внешнее устройство для проигрывания музыки. Это касается не только 6000-й магнитолы, но и всех остальных, самых дешёвых, но с возможностью подключения через AUX. Для подключения адаптера нужно снять лицевую панель магнитолы, где мы увидим такую картину:

К этим контактам будем подключать адаптер по такой схеме:

Далее вынимаем магнитолу из гнезда и подключаем провода от адаптера к обратной стороне контактов по схеме — правый динамик к контактам правого выхода и так далее. Теперь ищем на плате магнитолы питание для адаптера номиналом 5 В. Как правило, его берут с большого конденсатора по центру платы. Не путаем полярность. Устройство подключено. Теперь его можно приклеить к корпусу магнитолы на двухсторонний скотч, можно расположить в бардачке и вывести провода через заготовленной заранее отверстие.

Синхронизация

После подключения к магнитоле включаем радио, находим в меню Bluetooth, включаем Bluetooth в телефоне и синхронизируем устройства между собой. Телефон увидит магнитолу как Форд Аудио, а магнитола попросит ввести код подтверждения соединения. Теперь можно пользоваться Bluetooth гарнитурой, слушать музыку с телефона. Удачных экспериментов и солнечных дорог!

Блютуз в форд С-Макс

Дизайн и функции Головное устройство CD ранних моделей выпускалось в корпусе прямоугольной формы. В связи с корректировкой внутреннего оформления салонов машин Ford изменилась конфигурация фронтальной панели, которая стала иметь закругленные кромки и грани.

Для защиты оборудования от кражи используется защитный цифровой как подключить блютуз форд с макс, который передается владельцу вместе с комплектом документации. Допускается установка модуля управления магнитолой для задних пассажиров, а также подрулевого джойстика. Функции устройства: Руководство пользователя Прилагаемая к руководству по Форд Фокус 2 документация на автомагнитолу содержит основные советы по эксплуатации: Войти в режим настройки путем нажатия на кнопку Menu.

Нажать на правую клавишу навигации по разделам. Winca — имеет сенсорный 7-дюймовый как подключить блютуз форд с макс разрешением х с регулировкой яркости и чувствительности сенсора. CD-привод читает диски всех возможных форматов, от аудио диска до DVD и графических изображений.

Подключение телефона к Ford Galaxy

К устройству можно подключить цифровой телевизор, по умолчанию встроена Bluetooth громкая связь, есть порты для подключения USB устройств и считывания карты памяти формата SD. Устройство поддерживает управление с кнопок на руле. Устройство MyDean Возможность подключения телефона через Блютус. Как подключить блютуз форд с макс магнитолы повыше, чем предыдущей за счёт установки штатного навигатора.

За устройство просят порядка 27 рублей. По форме и типу крепления полностью совпадает со штатной как подключить блютуз форд с макс магнитолой, но добавляет массу функций: Устройство Navipilot Магнитола Navipilot. Магнитола с ещё более широким функционалом и с приятной ценой около 19 рублей.

Как и предыдущие модели, имеет семидюймовый цветной сенсорный экран, и все основные функции, которые есть в предыдущих моделях. Отличается особой проработкой навигационного оборудования и дополнительных функций: Как почистить дроссельную заслонку Форд Фокус 2 — рассказываем вопрос 1.

как подключить блютуз форд с макс Через USB Этот способ очень удобен тем, что через него можно не только слушать музыку с мобильного устройства, но еще и подзаряжать. Кроме того, подключившись по USB, вы можете управлять треками с экрана вашей автомагнитолы, благодаря чему будете меньше отвлекаться от дороги. О том, как соединить телефон данным способом, написано в этой инструкции.

Она общая для всех авто, поэтому подойдет и для Фокуса. Единственное, что вам понадобиться — это шнур, но как правило, он всегда идет в комплекте с любым современным телефоном. Кстати, через USB можно подключить и обычную флешку с музыкой, только для этого потребуется специальный кабель-переходник. Войти в режим настройки путем нажатия на кнопку Menu.

Нажать на правую клавишу навигации по разделам. Затем необходимо переключить функцию в желаемое состояние.

Блютуз включится и внешнее устройство должно распознать магнитолу как Ford Audio. При первом подключении, возможно, устройство попросит ввести пин-код, после чего магнитолу можно использовать в качестве блютуз-устройства громкой связи. Что делать, если блютуз не установлен или не работает В большинстве случаев с нашими Фокусами приходится докупать блютуз-модуль и самостоятельно его устанавливать.

Подключается устройство без особых проблем, а после установки магнитолой можно будет пользоваться, как устройством громкой связи, она будет читать все возможные форматы аудио и изображений.

Руководство пользователя

Прилагаемая к руководству по Форд Фокус 2 документация на автомагнитолу содержит основные советы по эксплуатации:

включение и выключение головного устройства производится отдельной кнопкой, встроенный таймер обеспечивает подачу питания в течение часа после отключения зажигания;
отображение даты и времени выполняется нажатием на кнопку Clock;
изменение громкости звука производится поворотом регулятора;
для корректировки тональности или баланса требуется активировать режим при помощи кнопок Bass/Tre или Fade/Bal;
для начала и окончания телефонного разговора имеется отдельная клавиша, отмеченная значком трубки.

Как включить Блютуз

Чтобы выключить или включить Блютуз на устройстве 6000CD, требуется:

Войти в режим настройки путем нажатия на кнопку Menu.
Нажать на правую клавишу навигации по разделам.
Последовательно воздействовать на кнопку Menu, пока на дисплее не отобразится текстовая надпись BT ON или BT OFF. Затем необходимо переключить функцию в желаемое состояние.

На части машин, собранных в России, блок громкой связи не устанавливался. При активации Bluetooth сотовый телефон не распознает головное устройство. Проверить наличие коммутационного модуля можно проведением компьютерной диагностики автомобиля. Блок беспроводной связи предназначен для телефонных разговоров, трансляция музыкальных записей конструкцией не предусмотрена.

Читать также: Чем отмыть гудрон с автомобиля

Как подключить AUX

Расположенный в машине разъем AUX предназначен для установки внешних источников воспроизведения звука. Изменение громкости звука осуществляется при помощи имеющегося в магнитоле усилителя. Для подключения к AUX используется кабель, оснащенный стандартным штекером для наушников диаметром 3,5 мм. Для начала прослушивания требуется перевести головное устройство в соответствующий режим (при помощи кнопки).

Регулировка громкости и тембра осуществляется регуляторами на корпусе магнитолы, переключение композиций, приостановка и старт воспроизведения выполняются кнопками на внешнем проигрывателе. Часть автомобилей Ford с головным устройством 6000CD не оснащена штатным разъемом AUX, который можно установить самостоятельно.

Процедура установки разъема на примере Fiesta:

Приобрести соединительный шнур с круглыми 3,5 мм разъемами.
Снять корпус перчаточного ящика, сжав боковины руками. Демонтировать фиксаторы головного устройства при помощи тонких металлических пластин. Инструмент устанавливается в 4 паза, имеющихся на передней панели магнитолы, рабочие стороны имеют подрезку.
Вынуть магнитолу из шахты и отключить разъемы проводов.
Подсоединить порт AUX к контактам и вывести его в перчаточный ящик.
Произвести обратный монтаж снятых деталей и проверить работоспособность разъема.

Как подключить флешку

Головное устройство 6000CD не оснащено штатным портом USB для коммутации флешки или иного внешнего накопителя. Возможно самостоятельное подсоединение конвертера сигнала, который крепится к штекеру AUX. Ряд владельцев коммутирует декодер файлов MP3. Колодка питания подключается к бортовой сети через дополнительный стабилизатор, снижающий напряжение до 9 В. Остальные провода декодера подсоединяются к штатному штекеру на корпусе магнитолы. Порт USB выводится на пластиковый элемент центральной консоли или на заглушку кнопки.

Схема подключения магнитолы

В состав схемы подключения головного аудиоустройства входит несколько разъемов, расположенных на задней части корпуса. Распиновка магнитолы 6000 CD соответствует стандарту ISO, верхние штекеры предназначены для подсоединения громкоговорителей и подачи питания. Дополнительно имеются провода соединения с цифровой шиной CAN. Горизонтальные разъемы позволяют подключать внешнее оборудование или модуль беспроводной связи Bluetooth.

Штатная магнитола Форд Фокус 2 6000cd – необходимое для автомобиля устройство, выполняющее многие функции. И помимо основной задачи – проигрывания музыки – она может послужить навигатором или помочь, например, узнать погоду. С магнитолой 6000cd поездки стают намного увлекательней, а время, проведенное за рулем, не будет тянуться долго.

Магнитола форд

Ведь наверняка водители, находящиеся в пути достаточно часто, согласятся с тем, что езда в одиночестве и в полной тишине давит на психику, и в итоге к усталости от дороги добавляется еще и испорченное настроение.

Распиновка штатной магнитолы ford focus 3

Отзыв владельца Ford Focus III Hatchback — автозвук. И так, однажды захотелось посмотреть фильм с телефона в машине, и было бы здорово слушать звук через колонки с сабвуфером. Смотрю в бордачке рядом с флешкой отверстие под aux, но самого провода нет. На форуме вычитал, что нужно лишь вставить пару проводов в шлейф магнитолы. Главное, чтобы на магнито Схему разборки магнитолы не описываю, так как там все элементарно. Но выложу распиновку разъемов магнитолы РП Всем удачи, если будут вопросы- пишите! Цена вопроса: 70 ₽. Распиновка разъемов штатных автомагнитол устанавливаемых на Ford. 6 — Ant или ANT+ или AutoAnt или NAKOP.ME = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда). 7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона. 8 — GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH R функция компрессии звука, магнитола имеет измерительный микрофон).

FORD , FORD (Разновидность разъёма) Разъём магнитолы Ford. FORD , FORD (Ещё одна разновидность разъёма) Разъём магнитолы Ford. FORD , FORD , FORD (Разновидность разъёма) Разъём магнитолы Ford. FORD CD Разъём магнитолы Ford. Фото FORD CD с кнопкой CDDJ Разъём магнитолы Ford. Подбор ламп. Распиновка разъемов. Размеры штатной акустики. Схемотехника. Автомобильные компьютеры. Учебник JBL SpeakerShop. Видеогалерея. Справочник. Логотипы автомобилей.

Извиняюсь, но нужно этот вопрос задать бывшему хозяину авто как я понимаю это была автоледи с длинными ногтями. Так же можно установить панель с кнопками от РП AUX нискоуровневый межблочник вход плюс левый Где что можно посмотреть?

Распиновка разъемов автомагнитол

Вот и повернулась к моему дню рождения уникальная возможность заменить штатное головное устройство. Всегда были мысли по этому поводу, но как то то денег лишних не было, то куда-то не туда они уходили… В общем такой подгон к дню рождения я получил от папы, за что я ему превилико благодарен. Магнитола с отличным набором функций, здесь есть все, что необходимо и даже больше, включая выход в интернет, навигацию с пробками, dvd, tv, подключение камеры заднего и фронтального вида и другое… Начинка на платформе виндоус 6.

Схему подключения, и распаковку нашёл в интернете, собственно вот они от штатного, до евро кабеля. Переходник был в комплекте. Распиновка от штатной 2din cd. Прочие синие 3 провода решил заизолировать и убрать куда по дальше. Ну, решил я про себя, контрольный запуск и можно идти спать, и тут начало твориться что то не понятное, это как раз то, о чем я спрашивал в предыдущей статье.

Перестала отображаться температура наружного воздуха, не работали стеклоподъемники, подогревы сидений, не отображались на приборке индикаторы включения поворотников и чего только не было…. Именно с таким видом я отправился домой…. На следующий день решил я не пытать удачу, а поехать в сервис к знающим людям и спросить совета. Со слов автоэлектрика, моя проблема в кан шине и решить её может только дилер, и стоить это будет отнюдь не дешево, я ухмыльнулся, говорю понятно, бывай.

Поехал на другой сервис, там ребята были уже по продвинутей и после того, как я описал все мои действия по подключению они сразу же поняли в чем дело и решить эту проблему не составляло ни какой трудности. Дело в том, что те самые провода синие нельзя оставлять просто так, они должны быть замкнуты, причём между собой. Вот схема правильного подключения магнитолы и кан проводов.

Собственно провода идущие в мафон. В этот же день я купил переходную рамку для установки квадратной магнитолы с овальный.

И в итоге все выглядит именно так. Я думаю вам тоже бросается в глаза стертые кнопки блока климат контроля, но об этом позже. Кстати датчик GPS необходимо устанавливать так, чтобы для него не было преградой никакой железной пластины, только под пластмассой, либо спутники ловить не будет… Основное было подключено, осталось дело за подключением камеры заднего вида, антенны тв, и покупки модема, об этом в другой статье…. Извиняюсь, но нужно этот вопрос задать бывшему хозяину авто как я понимаю это была автоледи с длинными ногтями.
