Смотровая яма – создаем в гараже комфортные рабочие условия

Разработка проекта и разметка участка

Работу следует начать с разработки проекта. Для этого создается или используется уже готовый план участка с указанием размещения всех объектов, а также насаждений. На данном этапе выбираются все материалы, так как этот момент отражается в проекте. Примером назовем то, что при выборе кирпича ширина кладки составить 12 см.

При создании проекта учитывается следующая информация:

  1. Глубина промерзания грунта.
  2. Уровень залегания грунтовых вод.
  3. Тип грунта.

Проект должен содержать следующую информацию:

  1. Чертежи, отражающие планировку сооружения.
  2. Чертежи участка.
  3. Схемы основных конструктивных элементов, к примеру, крепление стропил.
  4. Пояснительную записку, в которой указывается тип выбранных материалов и другие моменты.
  5. Информацию о том, сколько и какого материала потребуется для выполнения монтажных работ.

При желании можно скачать проект из интернета или заказать его разработку у специализированной фирмы. Что касается особенностей смотровой ямы, то указываются ее размеры, тип используемого материала при изоляции и отделке, метод подвода коммуникаций и другие моменты. Стоит помнить о том, что только при хорошем подготовленном проекте можно рассчитывать на то, что сооружение будет обладать высокими эксплуатационными качествами.

Смотровая яма в гараже своими руками: основные этапы работ

Для различных материалов и конструкций детали создания сооружения различаются, однако основные этапы схожи.

Выбор положения канавы. Часть требований изложена в предыдущем пункте, необходимо также учитывать удобство заезда и вероятность того, что транспортное средство будет буксироваться в гараж.

Подготовка котлована. Если пол не забетонирован (яма устраивается на этапе строительства гаража или стяжка ранее не выполнялась), этот этап не вызывает особых затруднений. Отрывка котлована выполняется с учетом внутренних габаритов канавы, толщины стенок и запаса на обратную трамбовку грунта после сооружения стенок. Так, при габаритах ямы (по внутренним плоскостям) 0,8х4,5х1,9 м и выкладке стенок из одинарного красного кирпича потребуется котлован с размерами минимум 1,3х5х2,4 м. С учетом необходимости трамбовки грунта под дном канавы щебнем и песком лучше углубить котлован на 20…30 см по отношение к расчетному размеру и расширить кверху. Уже отрытый котлован желательно укрепить в нескольких местах досками и распорками, чтобы грунт не осыпался.

После отрывки грунта выполняют трамбовку дна щебнем и песком.
Далее выполняют гидроизоляцию и начинают выкладку или заливку стенок. Для гидроизоляции можно использовать специальные мембраны или обычную плотную полиэтиленовую пленку. Края пленки за пределами котлована прижимают, укладывая пленку складками

Особое внимание уделяют углам. При необходимости использовать несколько полотнищ обязателен нахлест не менее 20 см и проклейка стыков

Законченную конструкцию (монолитные бетонные стенки и дно либо выложенные из кирпича/блоков ограждения) можно дополнительно гидроизолировать изнутри, используя обмазочную, рулонную, проникающую или комбинированную гидроизоляцию.

Внутренняя отделка не обязательна, однако ее наличие делает работу более приятной и комфортной. Параллельно с выполнением отделки проводят электричество (обязательный этап), монтируют светильники, устраивают нишу для инструментов и лестницу.

Дополнительно оформляется (и усиливается) край углубления, устраивается настил или крышка.

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно. Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

  • Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
  • Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
  • Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении. Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Что важно учитывать при сооружении ямы

При осуществлении строительства важно обращать внимание на ряд нюансов, которые сложно исправить впоследствии. Постарайтесь поговорить с соседями, у кого уже имеется такое сооружение, и узнать подробности о выполнении работ. Можно в процессе сооружения стен сделать дополнительные небольшие удобства, среди которых обустройство полок и ниш

Впоследствии их можно применять для хранения инструментов, запчастей

Можно в процессе сооружения стен сделать дополнительные небольшие удобства, среди которых обустройство полок и ниш. Впоследствии их можно применять для хранения инструментов, запчастей.

В расчет стоимости сооружения следует включить утепление. При минусовой температуре воздуха на улице непременно оцените, насколько приятнее работать в утепленном углублении. Чаще всего использовать в качестве теплоизоляционного материала стараются пенополистирол в виде плит. Для их скрепления используется специальный клей. Это поможет уменьшить скопление конденсата на стенах автомобиля и его днище.

Перед тем как построить гараж, необходимо тщательно продумать освещение

Особенное внимание при его проведении следует уделить простоте и безопасности. Запитывать его следует от источника, где напряжение составляет 36 В

Напряжение в 220 В может быть опасным для жизни владельца гаража.

Выкопанный котлован стоит дополнительно обнести по краям нешироким уголком из дерева или железа. Таким образом мы делаем ребро жесткости, которое сохранит форму постройки и одновременно послужит упором для колес машины

При неосторожном движении автомобиль не сможет провалиться под землю

Завершающим этапом изготавливается из досок крышка-щит. Он не является необходимостью, но и лишним не будет. Щит, сделанный на совесть, не позволит человеку случайно свалиться в яму, а дно машины окажется хорошо защищенным от влаги, которая даже при качественно обустроенной защите может в небольших количествах накапливаться на стенах и полу смотровой канавы.

Полка на шпильках своими руками

Пример полки, установленной на заклепках, показывает, что вы можете создать свой собственный дизайн вещей и предметов в гараже. Помните, что каждый дизайн начинается с эскиза.

    • Во-первых, полка обрезается до желаемого размера из следующего материала ДВП или фанеры;
    • Для повышения устойчивости конструкции к углам полки крепится металлический профиль с жесткими ребрами на внутренней стороне;

По краям полки (от пяти до семи сантиметров) сделаны отверстия с заклепками

Обратите внимание, что если сверлить вблизи углов, полка может сломаться после размещения на ней предметов с разным весом; Затем поместите полку на потолок и отметьте отверстия карандашом. Таким образом, мы гарантируем, что они не будут деформированы и болты не будут деформированы; Затем мы просверливаем отверстия для анкеров. Удалите грязь, образовавшуюся после сверления отверстий

Вставьте анкер до упора в отверстие и затяните гайки;

Удалите грязь, образовавшуюся после сверления отверстий. Вставьте анкер до упора в отверстие и затяните гайки;

    • Прикрепите к анкерным болтам. Затем закрепите накидными гайками. Не лишним будет закрепить их другой простой гайкой, которая должна быть навинчена на резьбу болта;
    • Наконец-то мы добавили саму полку. Для этого на болт и закрепляется гайка, а затем шайба. Сама конструкция прикручивается к концам болтов. Мы починим его шайбой Гровера и еще одним орехом. Шайбы защищают конструкцию от поломки. Шайба Grover не создает крепежной гайки. Крепежные элементы отрегулированы по уровню;

Если вы построите такую полку, в гараже будет гораздо больше места. Чтобы закрепить конструкцию на месте, необходимо прикрепить ее к металлическому углу, который крепится к стене с одного конца и к полке с другого.

Из этого примера можно сделать вывод, что можно обойтись без арендованных мастеров и построить красивую полку в гараже собственными руками. Все, что вам нужно, это немного терпения и усилий.

Подробную информацию о том, как сделать собственные полки в гараже, вы можете найти в этом видео:

Page 3

Располагая верстаком в гараже, вы можете выполнять ремонт самостоятельно, не прибегая к дорогостоящим гаражам и коммунальным услугам.

Сборные верстаки не дешевы и не всегда помещаются в мусор, поэтому лучше построить письменный стол для мастерской собственными руками.

Перед началом работы необходимо определить тип Workbench и выбрать дополнительные функции для вашей модели.

Варианты исполнения

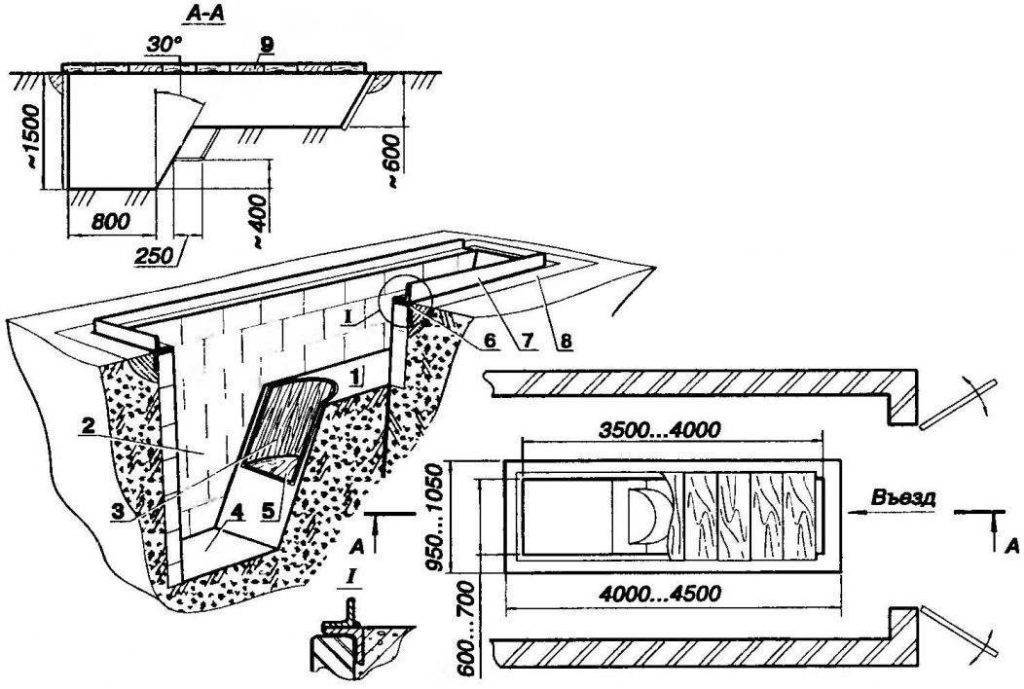

Схема смотровой ямы.

Существует немало примеров проектов гаражей с подвальным помещением и смотровой ямой. Рассмотрим некоторые из них:

  1. Погреб углублен, вход со смотровой ямы. Очень распространённый вариант, часто используется в гаражных кооперативах.
  2. Раздельный вход для подвала и гаражный бокс. Чаще используется для капитальных сооружений.

Более подробно остановимся на первом варианте.

Проект гаража с подвальным помещением и смотровой ямой

Размеры подвального помещения лучше планировать в соответствии с габаритами гаража, а стены делать толще, так как они будут представлять собой фундамент для стен гаражного бокса. Предпочтительный материал: монолитные железобетонные блоки или бетонированные конструкции.

Рассмотрим этапы постройки гаража, касающиеся подвального помещения.

Пол и стены подвала

На поверхность, застывшего на дне гаража битума, застилается водонепроницаемый материал, например:

  • рубероид – материал прост в монтаже, дешевый;
  • еврорубероид – более дорогой материал, имеет два слоя из гранитной посыпки и полиэтиленовой плёнки;
  • полимерные мембраны – не ограниченный срок эксплуатации, материал стойкий к химическим, температурным и механическим воздействиям, необходимо привлечение специалистов для применения в строительстве;
  • проникающая гидроизоляция – блокирует проникновение влаги в бетон, передовое средство;
  • «жидкая резина» – битумно-полимерный состав, представляет собой эластичную резиноподобную сплошную мембрану.

Стены погреба также необходимо защитить от влаги специальными материалами, рассмотренными выше. Внутреннюю поверхность покрыть слоем штукатурки.

Вентиляционная система

Обустройство смотровой ямы и подвала в гараже.

Наличие рабочей и эффективной системы вентиляции предотвращает скопление влаги и появление сырости. Дерево не будет гнить, а на металле вы еще не скоро увидите ржавчину.

Различают два вида вентиляции подвала гаража:

  1. Простая. Вентиляция происходит естественным образом, потоком воздуха – сквозняком. Необходима установка двух труб – вытяжной и приточной. Способ более дешевый и надёжный.
  2. Принудительная. Реализована в виде вентиляторов, питающихся от электросети.

Теперь можно приступать к возведению стен гаражного бокса и изготовлению кровли.

Как сделать кирпичную смотровую яму в гараже

Большая часть этапов совпадает с процессом обустройства бетонной ямы: отрывка котлована, его укрепление, гидроизоляция. Пол также лучше забетонировать, это проще, чем выкладывать его из кирпича.

В видео автор рекомендует устраивать стяжку с использованием наполнителя – обломков бетонной стяжки и кирпича.

Кладку начинают после того, как бетон на дне ямы наберет проектную прочность.

Можно чередовать кирпич с блоками.

После завершения основной кладки по периметру укладывают уголок. С помощью подрезки по углам и сварки его соединяют в прочную раму.

К кирпичной кладке раму крепят с помощью штырей, выставляя по уровню. Делают дополнительный ряд кладки и усиливают соединение рамы со стенками с помощью цементного раствора.

После завершения монтажа стенок выполняют обратную засыпку грунта к стенкам, трамбуют грунт.

Внутренняя отделка, прокладка вентиляции и электричества выполняются так же, как и для бетонной ямы. В случае с кирпично-блочной кладкой также можно сразу закладывать ниши для электрооборудования и инструмента или оформлять их позже, вставлять в кладку трубы вентиляции.

Разметка и выкапывание

  1. Делаем очертание на полу. Отступ от стен должен быть не менее 1 м на сторону;
  2. Снимаем покрытие пола. Если покрытие деревянное, всё просто – выпиливаем доски по начертанию. Если из бетона – в работу идёт отбойник, ну или как минимум мощный перфоратор. Для начала бетон бьётся по разметке, а потом удаляется внутренность. Арматуру в полу срезают болгаркой;
  3. Копаем котлован, вручную. Как бы не хотелось, но техника вряд ли вам здесь поможет. Это будет, пожалуй, самая трудоёмкая часть процесса. Для ямы стандартного размера придётся выкопать около 12 кубов земли. Вам понадобятся сменщики. Заручитесь помощью пары-тройки человек. Продолжительность копания будет зависеть от количества участников, их динамичности, а также грунта. Вам будут нужны:

— лопаты;

— вёдра;

— тачка для отвоза грунта;

— лом и кирка, если совсем не повезло с грунтом.

Сразу планируйте вентиляцию и ройте под неё траншею.

Есть еще способ, как я сделал у себя в гараже. Что бы не делать опалубку при возведении стен, я просто выкопал траншею  по периметру будущей ямы и залил бетоном. Затем выкопал грунт внутри и заштукатурил стены. Как говорится,получилось дешево и сердито.

Как сделать смотровую яму: пошаговая инструкция

Для оборудования смотровой ямы в помещении гаража необязательно иметь диплом строителя. Достаточно соблюдать пошаговую инструкцию.

Разметка и формирование котлована

Первое, что нужно сделать – разметить и выкопать котлован.

Для этой цели:

  • отмеряют ширину, а также длину ямы согласно установленным размерам;
  • вбивают во все 4 угла колья и натягивают леску;
  • выкапывают котлован строго по обозначенной разметке;
  • выравнивают стены;
  • засыпают дно 2 слоями щебня любой фракции (высота 5 см), каждый раз его утрамбовывая;
  • засыпают слоем строительного песка (5 см) и также утрамбовывают.



Гидроизоляция

Для защиты смотровой ямы от грунтовых вод необходима гидроизоляция. Она бывает 2-х видов:

Наружная

В процессе ее выполнения котлован застилают водонепроницаемым материалом. Каждый последующий слой должен закрывать предыдущий не меньше, чем на 15 см. Края пленки на 20–25 см выходят на пол гаражного помещения. Для большей прочности стыки склеивают двусторонним скотчем.

Наружную изоляцию делают исключительно во время постройки ямы. Некоторые пренебрегают ею, мотивируя это глубоким залеганием подземных вод, то есть минимальным риском поступления их внутрь ямы. Тем не менее, вероятность его повышения существует всегда. По этой причине лучше все-таки не пренебрегать таким видом защиты, как наружная гидроизоляция.

Внутренняя

Этот вид гидроизоляции предполагает обработку стен и дна ямы специальными составами, снижающими гигроскопичность строительного материала. В идеале выбирать специальный состав, предназначенный для обработки бассейнов. Он и выглядит привлекательнее, и защитит качественнее.

Другой способ предупредить попадание лишней влаги в яму –оборудовать кессон, представляющий собой металлический короб, который устанавливают в самом котловане. Для профилактики выдавливания устройства водой к его бокам приваривают металлические пруты длиной около 1 м и забивают в грунт.

Когда грунтовые воды просачиваются в яму после ее постройки, избавиться от них можно с помощью так называемого приямка –сделанного в одном месте ямы и закрепленного бетоном углубления. Это даст возможность собрать влагу в одном месте и облегчит работу в самой яме.

Внутренняя отделка ямы

Поскольку ремонтировать машину приходится и в прохладное время года, смотровую яму рекомендуется утеплить. Для этой цели часто используется экструдированный пенополистирол, который укладывают на стены и пол между гидроизоляционным покрытием и внутренней облицовкой.

На утеплитель кладут армирующую сетку и заливают пол бетоном (5 см). Бетон можно сделать своими руками, соединив 1 ч цемента М 400, 3 ч песка и 5 ч щебня.

После застывания бетона (1–2 недели) выкладывают стенки. Для этого рекомендуется использовать:

  • кирпич (желательно влагостойкий керамический). Смотровая яма в гараже своими руками из кирпича делается обычно в полкирпича;
  • строительные блоки;
  • бетон армированный (марка М 250). Для армирования применяют специальную армировочную сетку или арматуру. Толщина бетонной стены составляет около 20 см.

Если облицовка стен кирпичом или строительными блоками не составляет особенного труда, то с заливкой стен бетоном придется повозиться больше. Прежде, чем их заливать, нужно сделать деревянную опалубку.

После выкладывания стен устанавливают металлическое ограждение вокруг входа в яму, которое должно примерно на 20 см подниматься над уровнем пола гаража.

Оформление дна

Дно в смотровой яме может быть земляным или залитым бетоном. В свою очередь, бетон покрывают плиткой, резиной либо деревом (доски, трапы).

Способы гидроизоляции

Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.

Наружная защита

Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.

Второй способ наружнойгидроизоляции

Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.).  Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце «перехлеста». Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована

При дальнейших работах важно не повредить мембрану

Внутренняя гидроизоляция

Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она  и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.

Пропитка глубокого проникновения в разы снижает гигроскопичность материала

Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).

Устройство кессона

Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он «всплывает».

Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.

Еще один способ исключить»всплытие» кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.

Приямок для сбора воды

Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.

Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.

Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).

Гидроизоляция и утепление

Основными требованиями к гидроизоляционным материалам являются их экономичность и эффективность. Исходя из данных критериев возможно применение следующих вариантов:

  • однослойная полимерная мембрана – ее толщина равна 2 мм, материал долговечен и прочен, но отличается высокой стоимостью. Помимо этого, для установки мембраны понадобится специальное оборудование;
  • материалы на битумной основе (рубероид или битумная смазка) – широкодоступны в плане стоимости, очень просты при монтаже, длительность срока их эксплуатации составит минимум пятнадцать лет;
  • гидроизоляционная смазка – легко наносится и отличается относительно невысокой ценой.

Главная задача утепления – сокращение количества электроэнергии, требуемого для отопления гаража. Утеплитель клеят на стены и пол гаражной ямы перед окончательной отделкой.

Среди многочисленных вариантов рекомендуется отдать предпочтению материалу, соответствующему таким характеристикам как:

  • длительный срок эксплуатации;
  • устойчивость к теплопотерям;
  • влагоустойчивость;
  • доступная цена;
  • соответствие требованиям противопожарной безопасности.

Материал, используемый для утепления пола ямы, должен отличатся большей плотностью, чем материал, используемый при утеплении ее стен.

Монолитная плита

Специфика закладки монолитной плавающей основы схожа с процессом устройства заглубленной ленты.

Разница в том, что плита устраивается меньшей высоты, около 20 см и одновременно выполняет роль пола.

В случае с гаражом имеет смысл залить плиту ребристого типа, в которой ребра буду выполнять функцию стен. Котлован при этом роют на глубину ниже уровня промерзания.

Глубина промерзания грунта по СНиП, м*

Географическая областьсуглинки и глиныпесок мелкий, супесьпесок крупный, гравелистый
Архангельская1,561,902,04
Вологодская1,431,741,86
Свердловская1,571,912,04
Курская1,061,291,38
Московская1,101,341,44
Нижегородская1,451,761,89
Новосибирская1,832,232,39
Пермская1,591,932,07
Ростовская0,660,800,86
Самарская1,541,882,01
Ленинградская0,981,201,28
Саратовская1,191,441,55
Тюменская1,732,102,25
Челябинская1,732,112,26

Бетонный фундамент для гаража по монолитной технологии – лучший вариант для строительства на неспокойных грунтах.

Чтобы повысить уровень комфорта и срок службы, под монолитную плиту можно проложить теплоизоляцию.

В данном случае подойдет не любой материал. Основные условия при выборе:

долгий срок гарантийной эксплуатации. Заменять утеплитель даже раз в несколько лет будет проблематично и весьма затратно;
влагоустойчивость, чтобы вода не разрушила структура материала и не снизила рабочие свойства.

Для прокладки слоя утепления фундамента могут быть использованы различные материалы. Хорошим вариантом будет отсыпать слоем керамзита. Также могут быть использованы пенопласт, пенополистирол, минеральная вата или материалы напыления.

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

  1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
  2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
  3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

  • использовать кирпичи или блоки;
  • возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
