Меняем датчик холостого хода на ВАЗ-2114 своими руками (видео внутри)

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

• Автомобиль часто глохнет при работе на холостых оборотах;
• Возникает такое явление как плавающие обороты;
• Отсутствуют при запуске холодного двигателя повышенные обороты;
• Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки	Что означает
0505	Ошибка ДХХ
0506	Низкие обороты холостого хода
0507	Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

1. Обзаведитесь тестером, если ранее у вас его не было.
2. Отключите ДХХ от колодки с проводами.
3. Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
4. С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
5. На включенном зажигании тестер должен показывать минимум 12 Вт.
6. Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
7. Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
8. Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
9. По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
10. Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

• Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
• Если есть возможность, попробуйте отремонтировать РХХ;
• При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками.

Теперь действуем следующим образом.

1. Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
2. Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
3. Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
4. Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
5. Палец позволит вам ощутить небольшой толчок при включении зажигания.
6. Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Стоимость РХХ составляет в районе 300-400 рублей, в зависимости от региона и конкретного магазина. Будьте внимательны, поскольку сейчас на рынке присутствует внушительное количество подделок.

Замена РХХ на ВАЗ 2114 успешно выполнена

Бывают ситуации, когда по тем или иным причинам купить новый регулятор не представляется возможным. Тогда возникает необходимость отремонтировать старый прибор.

Замена РХХ на ВАЗ 2114

Первым делом надо попробовать отмыть «неисправный» датчик. Для этого его нужно снять, обмакнуть ватную палочку в карбюраторный очиститель и промыть контакты. После этого обильно смазать очистителем иглу, шток и пружину. Взять зубную щетку и хорошенько вычистить смазанные поверхности. Еще раз промыв РХХ, установить его на место. Бывает, что этого оказывается достаточно для того, чтобы обороты прекращали «плавать».

Более сложный способ ремонта прибора заключается в следующем:

• взять датчик и прочистить его внешнюю часть от грязи;
• вынуть три шпильки, которые фиксируют корпус регулятора;
• самым аккуратным образом снимается корпус, чтобы не повредить контакты;
• если после снятия корпуса обнаружен обрыв припоя, то необходимо припаять провод на место крепления и покрыть это место специальным лаком, это делается во избежание коррозии;
• если в корпусе РХХ обнаружены зазоры, надо с помощью герметика их устранить, чтобы избежать подсасывания воздуха через клапан.

В случае, если обнаружены износ иглы или проблемы с обмотками, то необходима замена этого датчика на новый РХХ.

https://youtube.com/watch?v=yj3rXyRVerI

Чистка ДХХ

Нельзя игнорировать такую элементарную процедуру как чистку — это может дать результат, так как иногда части изделия, контакты коксуются, покрываются грязью, маслом.

Что потребуется для чистки:

• очиститель (смазка) WD-40 или подобные чистящие средства для техники;
• вата, чистая ветошь, тампоны.

Чистка:

1. Датчик демонтируется полностью, с отсоединением колодки.
2. Тампон смачивается чистящей смесью. Можно также брызнуть аэрозолем на изделие.
3. Тщательно протирают контакты, иглу, а также места установки, особенно, если там обнаружено масло.

Перед установкой регулятор высушивается, измеряется выступ иглы из корпуса (норма — 23 мм).

Если у датчика неисправность электрической части — обмотки, электромотора, — то ремонт нецелесообразен или невозможен. Покупают новое изделие, тем более, что оно не слишком дорогое (в среднем 500–700 руб., можно найти и за 250–300 руб.).

Если проблема в колодке с проводами (можно купить новую), отошедших контактах или в загрязнении, тогда ремонт целесообразен. А также починка имеет смысл, если есть исправные части идентичного изделия — его можно разобрать и попробовать заменить эти детали. Но надо учесть, что обычно такое отремонтированное устройство чаще ломается и неудобства, причиненные этим, будут весьма неприятными, поэтому обычно выгоднее сразу купить новое изделие.

Чистка ДХХ

Нельзя игнорировать такую элементарную процедуру как чистку — это может дать результат, так как иногда части изделия, контакты коксуются, покрываются грязью, маслом.

Что потребуется для чистки:

• очиститель (смазка) WD-40 или подобные чистящие средства для техники;
• вата, чистая ветошь, тампоны.

Чистка:

1. Датчик демонтируется полностью, с отсоединением колодки.
2. Тампон смачивается чистящей смесью. Можно также брызнуть аэрозолем на изделие.
3. Тщательно протирают контакты, иглу, а также места установки, особенно, если там обнаружено масло.

Перед установкой регулятор высушивается, измеряется выступ иглы из корпуса (норма — 23 мм).

Если у датчика неисправность электрической части — обмотки, электромотора, — то ремонт нецелесообразен или невозможен. Покупают новое изделие, тем более, что оно не слишком дорогое (в среднем 500–700 руб., можно найти и за 250–300 руб.).

Если проблема в колодке с проводами (можно купить новую), отошедших контактах или в загрязнении, тогда ремонт целесообразен. А также починка имеет смысл, если есть исправные части идентичного изделия — его можно разобрать и попробовать заменить эти детали. Но надо учесть, что обычно такое отремонтированное устройство чаще ломается и неудобства, причиненные этим, будут весьма неприятными, поэтому обычно выгоднее сразу купить новое изделие.

Как проверить работоспособность устройства?

Можно самостоятельно проверить рабочее состояние РХХ, для этого есть несколько способов. Они следующие:

1. С помощью измерительных приборов. Вооружаемся мультиметром или тестером. Извлекаем регулятор из посадочного места, подключаем аккумулятор. К РХХ подсоединяем колодку с проводами, а затем поворачиваем ключ зажигания. Измеряем напряжение на выводах, оно должно быть не менее чем 12 В. Идеальным значением считается 13,5 В. Если напряжение меньше — проверьте аккумулятор, если вовсе отсутствует — это обрыв цепи. Проверьте целостность контактов, возможно, проблема в них.
2. Второй вариант — визуальный. Приборы не нужны, берем колодку с проводами, включаем зажигание и надеваем ее на регулятор. Игла должна выдвинуться — это признак рабочего состояния механизма. Если этого не произошло — с большой вероятностью придется искать замену датчику.

Перед заменой стоит попробовать промыть устройство, поскольку загрязнение может мешать механизму корректно работать. Смочите ватную палочку в жидкости для очистки карбюратора, а затем промойте контакты. Очистителем смажьте и иглу, а также поверхность устройства.

Поскольку РХХ ВАЗ практически не подлежат ремонту, возникает вопрос, какой лучше регулятор поставить вместо старого? Идеальным вариантом является аналогичная модель, но для замены также можно использовать Омегу серии 2112-114830 или КЗТА серии 2212-1148300-04. Оригинал подойдет лучше, но если его нет, без проблем можно установить один из двух приведенных вариантов.

РЕГУЛЯТОР ХХ ВАЗ 2114

Датчик холостого хода в электронной системе инжектора нужен для дозированной подачи воздуха на холостом ходу – это необходимо для приготовления нужной пропорции топливной смеси в зависимости от количества оборотов и нагрузки на двигатель. Еще датчик называют регулятором, но это одно и то же устройство.

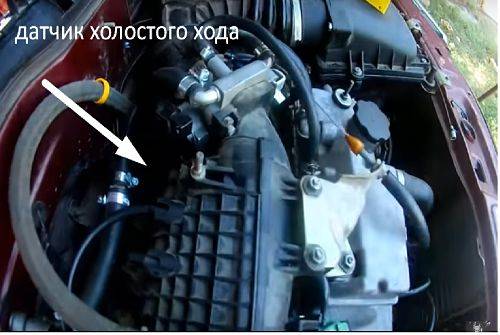

Где находится регулятор холостого хода? Датчик холостого хода ВАЗ 2114 (ВАЗ 2115) закрепляется двумя винтиками на дроссельном механизме, он выполнен в виде бочонка. Внутри бочонка (корпуса) находится электромагнитный механизм, снаружи корпуса есть запорный клапан, который двигается и регулирует подачу воздуха в обход дроссельной заслонки.

ДХХ расположен в дроссельном узле (ДУ)

Все движения штока для удобства меряются шагами – всего получается 255 шагов хода.

Принцип работы устройства заключается в следующем:

• Перед запуском ДВС клапан втянут, и совсем не перекрывает обходной канал (120 шагов);
• Мотор заводится, и под управлением ЭБУ шток выдвигается в такое положение, при котором обеспечивается стабильная работа двигателя на холостом ходу (ХХ);
• По мере прогрева ДВС шток выдвигается, и обходной канал прикрывается (приблизительно 20-50 шагов). Подача воздуха идет пропорционально впрыскиваемому топливу в цилиндр;
• При выключении зажигания клапан сначала перекрывает канал (0 шагов), а затем встает в свое исходное положение (120 шагов);
• При повторном запуске все повторяется заново, но если мотор прогретый, шток уже занимает другое, более оптимальное положение. За счет датчика холостого хода поддерживается качество топливной смеси и экономичный расход.

По мере передвижения дроссельной заслонки шток тоже передвигается, и поэтому он постоянно находится в движении.

Датчик холостого хода ВАЗ 2114: диагностика и замена своими руками

Что представляет собой датчик холостого хода ВАЗ 2114, для чего он нужен и какие неисправности наиболее часто встречаются, должен знать каждый владелец авто этой марки. Современный автомобиль – это совокупность множества датчиков, которые производят замеры различных параметров – положения коленчатого вала, скорости, давления в рампе и т. д. Все сигналы подаются на микроконтроллерный блок управления и обрабатываются. Согласно встроенному алгоритму, контроллер решает, что нужно предпринять: включить насос топлива или отключить его, подать напряжение на форсунки, регулятор холостого хода, либо прекратить запитку.

Что делает РХХ в системе?

Правильное название этого устройства – не датчик, а регулятор. Ведь, по определению, датчик – это измерительный прибор, который преобразует физическую величину в электрический сигнал. Но когда осуществляется замена датчика холостого хода, видно, что он ничего не измеряет. Это обычный шаговый электродвигатель. Он приводит в движение небольшую иглу, которая перекрывает подачу воздуха или открывает ее.

Допустим, вы включили зажигание. В этот момент подается напряжение на обмотку РХХ. Шаговый двигатель начинает вращаться, шток достигает крайнего положения и возвращается в исходное состояние. Это начальная, предпусковая, калибровка – она производится всегда, как только включается зажигание. Когда проводится запуск двигателя, шток регулятора полностью выдвинут, канал для прохождения воздуха закрыт. Минимальное необходимое количество воздуха проходит через байпасный канал. При открывании дроссельной заслонки происходит подача воздуха в гораздо большем количестве, датчик холостого хода ВАЗ 2114 из контура подачи воздуха исключается.

ЭБУ автомобиля

Вы замечали, как работает непрогретый инжекторный двигатель зимой? Постоянно поддерживается определенная частота вращения коленвала. Это происходит только лишь благодаря регулятору холостого хода. Он открывает и закрывает байпасный канал, регулируя тем самым качество топливной смеси. Точно так же работает рычаг «подсоса» в карбюраторных двигателях. При эксплуатации автомобиля могут появиться следующие ошибки, виновником которых является РХХ:

1. 0507 – чрезмерно высокая частота вращения коленвала на ХХ.
2. 0506 – чрезмерно низкая частота вращения коленвала на ХХ.
3. 0505 – поломка РХХ.

При этом во время переключения скоростей двигатель может глохнуть. Снижается частота вращения коленвала при включении дополнительного оборудования – явный признак выхода из строя регулятора.

Замена РХХ своими руками

Чтобы его заменить, нужно знать, где стоит датчик холостого хода на автомобиле ВАЗ 2114. А найти его можно в районе дроссельного узла: именно там производится установка этого устройства. Для замены вам потребуется один инструмент – крестовая отвертка. Выкручиваете два болта, которыми крепится корпус РХХ к дроссельному узлу. Аккуратно вынимаете его и отсоединяете штекер. Желательно перед установкой нового регулятора убедиться в том, что старый пришел в негодность. Также полезно будет провести очистку каналов, для этой цели приобретите специальный спрей. Устанавливается датчик холостого хода ВАЗ 2114 в обратном порядке.

Диагностика поломок

Чтобы убедиться в том, что регулятор холостого хода не подлежит восстановлению, необходимо провести пару процедур. Во-первых, мультиметром проверьте сопротивление обмоток. Если имеется обрыв, то это сразу станет ясно. Во-вторых, снимите регулятор и подключите к нему штекер. Аккуратно придерживайте шток пальцем, но не нажимайте. Когда включите зажигание, датчик холостого хода ВАЗ 2114 начнет работать. Шток приведется в движение и остановится в определенном положении. После выключения зажигания он полностью выдвигается (если бы он был на автомобиле, байпасный канал полностью оказался бы закрыт).

Замена

Для работы вам потребуется:

• Новый регулятор, подходящий для вашего ВАЗ 2114;
• Ветошь;
• Крестовая отвертка;
• Ключ на 13 миллиметров;
• Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

1. Поставьте автомобиль на ровную площадку, включите ручник.
2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
4. Снимите защитный кожух с силового агрегата.
5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
11. Снимите разъем датчика с клемм.
12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
14. Достаньте из крепежного гнезда регулятор.
15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
20. Подключите разъем на клеммы устройства.
21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
22. Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

1. Попробуйте промыть старый датчик.
2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
3. Далее очистителем обильно обрабатывается шток, игла и пружина.
4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
5. Повторно промойте устройство, а затем верните его на место.
6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

 Загрузка …

Замена рхх на ваз 2114

Замена рхх предполагает предварительную подготовку, исключающую возможные неожиданности.

Для замены рхх необходимо:

• выполнить подготовительный осмотр,
• определить суть проблемы,
• изучить возможные методы ремонта,
• запастись требующимися запасными частями, инструментами, расходными материалами.

Необходимые инструменты

Для работы потребуется:

• исправный регулятор;
• крестообразная отвертка;
• головка М13, вороток с трещоткой;
• баллончик ВД-40;
• ветошь;
• жидкость для промывки карбюраторов;
• многофункциональный измерительный прибор;
• источник воздушного потока (компрессор, промышленный фен, специальный баллончик).

Порядок ремонта датчик холостого хода

Обычно ремонтные работы выполняют несколькими способами. Причинами отличий может быть комплектация автомобиля, уровень подготовки, стиль, привычки мастера, непредвиденные, попутно возникающие, поломки.

Смена датчика может быть произведена двумя способами:

• с отсоединением элементов подготовки, подачи воздуха,
• без детальной разборки.

Ниже будет рассмотрен второй вариант, включающий минимальное количество технологических операций. Если не получится обеспечить удобный доступ к месту демонтажа, появится дополнительная необходимость обслужить, заменить, почистить другие смежные детали, стоит воспользоваться первым методом.

Пошаговая инструкция по замене датчика холостого хода на ваз 2114

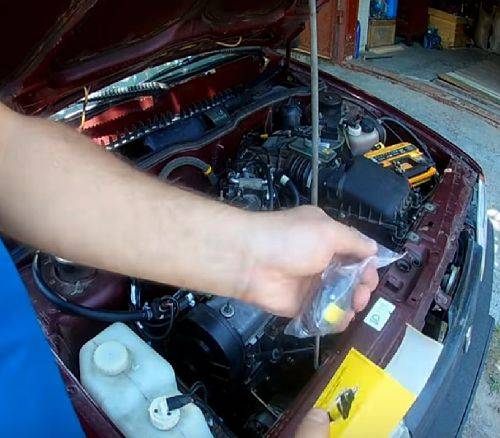

Поднять, зафиксировать капот.
Отключить питание автомобиля – ослабить, снять минусовую клемму аккумуляторной батареи.
Демонтировать кожух двигателя.
Произвести внешний осмотр крепежных метизов, при необходимости, почистить, обработать проникающим препаратом, подождать разрушения ржавчины.
Открутить гайки, крепящие дроссельный узел.
Снять ДУ со шпилек, отвести осторожно немного в сторону, освобождая доступ.

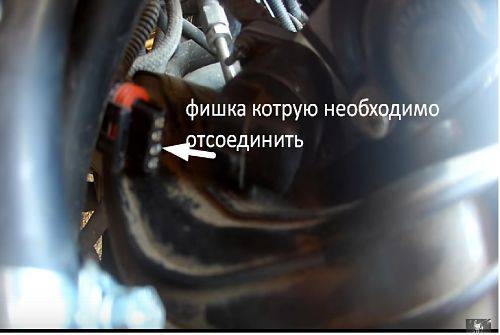

Отключить разъем от колодки РХХ.
Отверткой выкрутить винты, вытащить регулятор холостого хода. Встречаются случаи жесткой фиксации крепежных винтов (крестообразные пазы закрашены, засверлены)

Такой вариант вызовет необходимость демонтажа всего узла, последующее продолжение разборки на столе, верстаке.
Осмотреть датчик. Проверить тестером обмотки – убедиться в наличии неисправности. Смена исправного прибора новым успеха не принесет. Придется искать другого виновника нестабильного поведения автомобиля.
Провода первой обмотки выходят на контакты A, B разъемной колодки, второй – C, D. Нормальное сопротивление A-B (C-D) составляет 53 Ом. Электрического сообщения между двумя контурами (A-C) быть не должно – прибор покажет бесконечность.
Исправность устройства вызовет подозрения о целостности проводки. При включенном зажигании измерить подаваемое напряжение на кабельном разъеме, подходящем к РХХ. Значение должно быть минимум 12В. Отсутствие – признак обрыва провода, проблемы с блоком управления. Занижение – необходимость зарядить аккумуляторную батарею.
Очистить, промыть карбюраторной жидкостью, вытереть седло установки узла. Просушить потоком воздуха — влага не должна попадать внутрь регулятор.
Поверхность конуса должна быть ровной, гладкой, исключаются бугорки, наплывы, грязь. В противном случае плотного перекрывания калибровочного отверстия в корпусе не произойдет, топливная смесь получит избыток воздуха.

Вручную пытаться задвинуть иглу категорически запрещено. Подобные действия вызовут неисправность механизма. Логично воспользоваться специальным стендом на станции технического обслуживания. Любители радиотехники, электроники смогут самостоятельно собрать электронное устройство, подающее шаговые импульсы управления на обмотки датчика, выдвигая, задвигая иглу. Предварительно следует испытать собранный прибор на старом датчике.

1. Смазать моторным маслом (например, используя моторный щуп) уплотнительное кольцо на корпусе прибора.
2. Вставить исправный датчик на посадочное место.
3. Собрать в обратной последовательности, смазав резьбовые соединения.
4. Установить клемму аккумулятора обратно, зажать.
5. Включить питание автомобиля ключом зажигания. Подождать 5 секунд. Бортовая электронная система управления откалибрует вылет иглы.
6. Запустить двигатель, дать поработать без нажатия на педаль газа. Понаблюдать за стрелкой прибора на панели. По мере прогрева мотора обороты плавно, без рывков меняются.
7. Отрицательный результат свидетельствует о наличии дугой неисправности.
8. Физическая работоспособность узлов, механизмов приводит к необходимости компьютерной диагностики, настройки, программирования режимов работы двигателя.

Инструкция по замене и установке

Если возникла необходимость в замене регулятора на ВАЗ 2114, то нужно выполнить следующие действия:

1. Сначала следует отключить электропитание автомобиля путем снятия отрицательной клеммы с АКБ.

2. Далее следует отключить от датчика колодку проводов.

   Процесс отсоединения жгута проводов

3. Затем откручиваем два винта и снимаем регулятор.
4. Взяв новое устройство устанавливаем его на место демонтированного. Перед установкой нужно смазать уплотнительное кольцо моторным маслом.
5. Прикручиваем РХХ двумя винтами.
6. Затем подключаем к новому устройству питание.
7. Подключаем к аккумулятору минусовую клемму (автор видео Роман Лозовой).

Если снять регулятор не удается, следует демонтировать дроссельный узел, а затем выкрутить удобным способом винты и заменить датчик.

Таким образом, можно самостоятельно почистить или заменить регулятор ХХ, если из-за его неисправности нарушилась работа двигателя ВАЗ 2114. Аналогичные меры следует применять и в случае с ВАЗ 2115. Самостоятельная замена регулятора дает возможность сэкономить на автосервисе.

Извините, в настоящее время нет доступных опросов.

Фото-отчет по замене РХХ своими руками

Датчик холостого хода  ̶  это немаловажная деталь современного двигателя, и он важен для стабильной работы мотора и экономии топлива. Итак, приступим.

Самое первое, что нужно сделать – это отсоединить аккумуляторную батарею, т. е. обесточить автомобиль.

Это намного проще сделать, если приобрести для машины быстросъемные аккумуляторные клеммы. Они не раз пригодятся вам, особенно зимой.
Отсоединив аккумуляторную батарею, находим сам регулятор ХХ, который мы будем менять. Находится он на моторе, со стороны салона, под дроссельной заслонкой.

Когда отсоединили фишку от датчика (фото 3), открутите два болтика, которые находятся по бокам датчика.

Удобнее  «подлезать» к болтикам тоненькой отверткой, и желательно магнитной, так как болтик может упасть под двигатель или на землю.

Лучше подложить вниз емкость. Тогда не придется отвлекаться на поиски «потеряшки». И еще, окрутив и вытянув первый болтик, не спешите со вторым. Лучше чередовать действия, открутил немного – вытянул датчик немного, и так до конца. Тогда вероятность выпадения болтика сводится на нет.
Открутив регулятор, вытягиваем его «на белый свет».

По сравнению с новым датчиком холостого хода, на старом есть нагар, люфты, и т. д. Если нет возможности приобрести новый датчик холостого хода, восстановите старый.
Но лучше приобрести новый датчик холостого хода у проверенного производителя. Это гарантирует автовладельцу, что он работоспособный и качественный.

Новый датчик, по сравнению со старым «производит впечатление». На нем нет люфтов, он чистый, блестящий, он намного лучше, чем восстановленный старый.
Установка нового датчика холостого хода происходит в обратном порядке от того, как снимали старый. Один совет! Чтобы новый датчик установить правильной стороной, перед тем, как его устанавливать и прикручивать, наденьте на него «фишку». Тогда при попытке установки датчика холостого хода не той стороной провод «фишки» не даст это сделать.

Первым закручиваем верхний болтик, так как попасть нижним труднее. Чтобы облегчить попадание нижнего болтика на резьбу, рекомендуется перед установкой датчика в нижнее отверстие крепления вставить болтик, и с ним же вставлять устройство на место.
Если нижний болтик не вставить в отверстие предварительно, а верхний болтик затянуть, то потом не поможет даже намагниченная отвертка, попасть нижним болтиком на резьбу будет невозможно.

Итак, новый датчик холостого хода установлен на место. При установке замечаем, плотно ли он вошел. Так как датчик расположен крайне неудобно, «повозится» иногда приходится довольно долго, особенно, если заменой человек занимается первый раз.
Иногда  болтик «не идет», особенно у неопытных автолюбителей. Ничего страшного в этом нет, придется потратить больше времени и снять дроссельную заслонку. Там нет ничего сложного, она крепится на двух болтах.

Следующим этапом будет присоединение клемм аккумулятора, за которым последует проверочный запуск двигателя. Без этого мы не поймем, была ли результативна замена датчика холостого хода и насколько стабильно работает двигатель на холостых оборотах.

Ещё кое-что полезное для Вас:

• Основные признаки неисправности датчика холостого хода на ВАЗ-2110
• Подергивается машина при разгоне и движении автомобиля. Что делать?
• Почему машина не тянет и что нужно проверять в этом случае?

Когда мотор завелся, анализируем его работу на «холодную» и после прогрева. Если обороты стабильны и находятся в нужных параметрах, наша работа дала положительный результат. Мы самостоятельно удачно сделали ту работу, за которую на станции технического обслуживания с нас взяли бы немалые деньги.

Печать
