Замена прокладки клапанной крышки

Типы, конструкция и характеристики прокладок клапанных крышек


Клапанная крышка с прокладкой и их место в силовом агрегате Независимо от типа, все прокладки крышки клапанов имеют принципиально одинаковое устройство. Это плоская эластичная деталь, повторяющая форму плоскости прилегания крышки к головке блока цилиндров, и имеющая отверстия под крепеж и другие детали. Прокладка подкладывается под крышку, и за счет своей эластичности уплотняет щель между крышкой и ГБЦ (заполняя микронеровности и компенсируя небольшие отклонения их привалочных поверхностей от плоскости), обеспечивая ее герметизацию.

При этом прокладки могут иметь различную конструкцию:

Как правильно измерить уровень масла в двигателе автомобиля: инструкция, советы

  • Целые (безразрывные) — кольцевая прокладка или прокладка более сложной формы (например, под крышки двигателей с двумя распредвалами на ГБЦ) без разрывов, которая просто устанавливается под крышку;
  • Составные — прокладка с разрывами и вставками для герметизации входа распределительного вала или иных деталей;
  • Комплектные — кроме основной прокладки в комплект могут входить дополнительные кольцевые уплотнители для свечных колодцев и других отверстий в крышке.

Прокладки клапанных крышек можно разделить на несколько типов по материалу изготовления и применяемости с различными видами ГБЦ.

По материалу изготовления прокладки бывают:

  • Резиновые;
  • Резинопробковые;
  • Паронитовые;
  • Картонные.

Первых тип типа изделий изготавливаются на основе термостойкой и маслобензостойкой резины, которая подвергается модификации с помощью добавок и последующей вулканизации.


Резиновая прокладка крышки клапанов

Резиновая прокладка производится из различных сортов резины, она наиболее эластична, однако вследствие недостатков материала изготовления может значительно изменять свои характеристики при перепаде температур (размягчаться при высоких температурах, становиться менее эластичной на морозе) и в целом обладает меньшей долговечностью.

Резинопробковая прокладка крышки клапанов

Резинопробковые прокладки изготавливаются на основе резины, в которую добавлена гранулированная пробка или иные пористые наполнители. Такой материал обеспечивает высокую степень герметизации и вибрационной развязки, однако прокладки из него очень требовательны к качеству установки и монтажа крышки, зачастую они требуют дополнительной обработки жидким герметиком и имеют ограниченный срок службы.

Паронитовые прокладки изготавливаются из паронита — материала на основе резины с различными минеральными добавками, которая в дальнейшем подвергается формовке и вулканизации. Паронит может быть асбестовым и безасбестовым, однако сегодня производители отказываются от использования асбеста в пользу более безопасных материалов. Также прокладки из паронита могут быть обычными неармированными и армированными стальной проволокой, тонкой перфорированной жестью и т.д. Именно паронитовые прокладки крышек ГБЦ сегодня имеют самое широкое распространение вследствие своей высокой надежности, устойчивости к негативным воздействиям и неплохих герметизирующих качеств.

Картонные прокладки изготавливаются из специальных сортов плотной бумаги, прошедших обработку для приобретения устойчивости к маслам, бензину, воде и другим негативным воздействиям. Эти прокладки наиболее дешевы, однако они наименее надежны, поэтому сегодня они используются на самых простых двигателях.

По применяемости прокладки клапанных крышек можно разделить на две группы:

  • Для общих ГБЦ — в рядных и V-образных двигателях с общей для всех или одного ряда цилиндров головкой и крышкой;
  • Для раздельных ГБЦ — в двигателях с индивидуальными для каждого цилиндра головками и крышками.

Конструктивно прокладки для общих и раздельных головок не отличаются, они только имеют различные размеры под соответствующие крышки.

Прокладки крышки ГБЦ изготавливаются по стандартам автопроизводителей, а также они могут соответствовать отечественным стандартам ГОСТ 481-80, ГОСТ 15180-86 и другим.

Основные рекомендации

Несмотря на простоту процесса, работа не всегда проходит гладко. Но этого легко избежать. Главное – выполнить несколько простых советов:

  • Покупайте только качественные прокладки (желательно оригинал);
  • обязательно протирайте края деталей от имеющегося масла;
  • промойте крышку (сделать это можно в обычно скипидаре);
  • постарайтесь как можно пристальнее вычистить паз под прокладкой;
  • после установки резинового изделия обязательно нанесите немного герметика на места стыков. При этом максимальный слой не должен превышать 2-3 мм;
  • по завершении замены проверьте уровень масла в силовом узле (при необходимости делайте доливку);
  • запустите мотор и убедитесь в качестве выполненной работы (масло не должно выдавливать из-под прокладки). Еще один осмотр сделайте после первой поездки.

Вам под силу любая работа. Главное – четко соблюдать инструкции, быть внимательным и никогда не торопиться при ремонте авто. Удачи на дорогах и конечно же без поломок.

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

  1. Открываем капот и снимаем минусовую клемму с аккумулятора.

    Снимаем минусовую клемму.

  2. Откручиваем пластиковую декоративную накладку.

    Пластиковая накладка отмечена стрелочкой.

  3. Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

    Послабляем хомут и снимаем шланг справа.

    Снимаем два шланга слева.

  4. С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

    Отключаем колодку проводов от датчика положения распредвала.

  5. Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
  6. Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

    Проверяем состояние и натяжение приводного ремня.

  7. Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

    Откручиваем болты крепления крышки ключом на 10.

  8. Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

    Снимаем крышку головки блока цилиндров.

  9. Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

    Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.

  10. Очищаем привалочную плоскость на головке блока и обезжириваем её.

    Чистим поверхность головки блока от масла и старого герметика.

  11. Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

    Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.

  12. Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

    Наносим немного герметика, как показано на рисунке.

  13. Надеваем на болты новые уплотнительные кольца.

    Устанавливаем новые уплотнительные кольца.

  14. Устанавливаем крышку на место, устанавливаем болты.

    Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

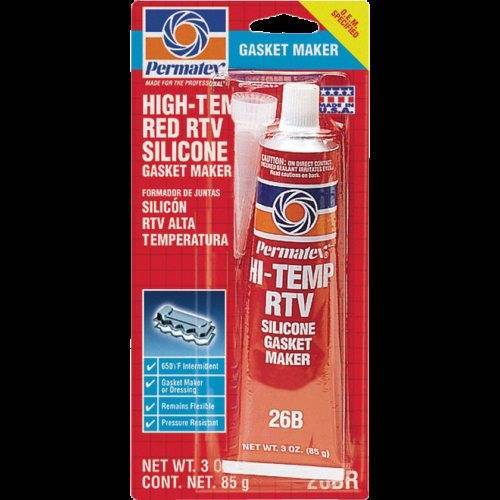

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

  1. Набор ключей и отвёрток.
  2. Плоскогубцы.
  3. Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Зачем нужна такая замена

Если взять конструирование автомобиля в целом эта прокладка не является такой значимой деталью, как скажем, колеса, мотор или руль. Она не оказывает никакого влияния на технические параметры работы двигателя, мотора или самого автомобиля в целом. Однако из-за отсутствия ухода за ней могут появиться различные повреждения, трещины и другие проблемы которые влияют на чистоту мотора. Именно поэтому замену прокладки нужно проводить своевременно и не отлагаемо.

Горловину принято считать одним из важных элементов клапанной крышки, которая является посредником, когда моторную смазку добавляют с систему. Сама прокладка сделана из резины и дополнительных примесей для большего удержания воды, она находится между головкой ГРИ и некоторыми креплениями. Клапанные прокладки сделаны уникальным образом – ни из-за самых низких, ни из-за самых высоких температур не могут произойти изменения технических параметров прокладок. В роботе прокладки не соприкасаются с маслом. Процесс, когда прокладка начинает течь является незначительной проблемой и в тот самый момент колоссальной. Одной из причин такого явления можно назвать срок службы прокладки, так как со временем, она теряет свою эластичность и начинает твердеть. Вследствие этого на ее поверхности появляются микротрещины, через которые начинают проходить маленькие порции масла. Как следствие вокруг двигателя образуется корка из грязи, которая только ухудшает его работоспособность.

Прокладка клапанной крышки: для чего нужна, когда и как ее менять

Когда прокладка клапанной крышки, которая находится под капотом автомобиля, начала пропускать масло, автомобилисту стоит подготовиться к серьёзным проблемам. Клапанные крышки – это первые детали, на которые сразу падает взгляд, когда открывается автомобильный капот.

Некоторые автомобилисты предпочитают окрашивать крышки вместе с воздухоочистителем в яркие цвета.

Крышка клапана выполняет достаточно простую задачу – закрывает механизм газораспределения и горловину для заливки моторного масла. К головке клапана этот элемент крепится несколькими болтами либо гайками.

Между данными элементами обязательно размещается прокладка крышки клапана.

Зачем нужна прокладка крышки клапанов?

Прокладка под клапанную крышку – деталь, на первый взгляд, незначительная и тем более не влияющая на мощностные характеристики автомобиля или ухудшающая нормальное функционирование его мотора. Каждый ответственный автолюбитель обязан следить за её состоянием, производя её замену при первых признаках протекания.

Прокладку изготавливают из особого резинового состава, сохраняющего свои свойства даже при резких перепадах температур, а также не взаимодействующего с моторным маслом.

Но со временем элемент всё же теряет свои свойства и становится твёрдым, покрывается микротрещинами, через которые и просачивается масло.

Даже самая незначительная течь может привести к внешнему загрязнению силового агрегата, которое впоследствии очень сложно очистить.И, естественно, такое явление не добавит стабильности работе двигателя внутреннего сгорания.

Как и когда следует менять прокладку?

  • Активно эксплуатируя свой автомобиль, вы не избежите частой замены прокладок крышек клапанов. Зачастую это происходит в следующих ситуациях:
  • — при проведении текущего либо капитального ремонта автомобиля;
  • — во время утечки смазки в соединительном месте крышки и головки;
  • — при демонтаже механизма газораспределения с целью его ремонта или проведения технического обслуживания.

Когда нужно менять прокладку? Некоторые очень скрупулезные автомобилисты, достаточно ответственно подходящие к состоянию своих четырехколесных любимцев, производят замену прокладки крышки клапана вместе с моторным маслом.

В таком, казалось бы, параноидальном поведении присутствует очень здравый расчет. Они полностью оберегают двигатель от протекания. Так же в процессе замены прокладки можно в очередной раз продиагностировать узлы механизма газораспределения на предмет износа и повреждений.

Как поменять прокладку клапанной крышки? Перед заменой интересующей вас детали подготовьте качественный герметик для крышки, выдерживающий высокие температуры, новую прокладку и обезжиривающий состав. Замена прокладки – предельно простой процесс:

  1. — снимите корпус очистителя воздуха;
  2. — открутите болты по всему периметру;
  3. — снимите навесное оборудование, если есть таковое;
  4. — удалите остатки герметика и обработайте обезжиривающим материалом;
  5. — новую прокладку следует смазать герметиком с двух сторон и смонтировать на соответствующее ей место.

Особенности замены прокладки крышки клапанов

Как показывает предыдущий раздел, замена прокладки крышки клапана не отличается особой сложностью. Но те, кто собирается выполнять данную операцию впервые, могут столкнуться с таким неприятным явлением как течь масла из-под новой прокладки, которая усилилась ещё больше. Зачастую такая ситуация возникает, когда:

  • — перекосило болты крышки из-за неравномерного затягивания её креплений;
  • — применяется некачественный состав для герметизации или он наносится неравномерно на линию стыка;
  • — используется некачественная прокладка.

Данные проблемы решаются несложным образом. Просто приобретите качественную прокладку на замену и хороший герметик, примените динамометрический ключ, чтобы правильно распределить усилия при затягивании болтов, соответственно инструкции по эксплуатации вашего автомобиля. И тогда никаких осложнений при замене прокладки не будет.

Какую выбрать прокладку для клапанной крышки?

К выбору герметизирующего материала следует отнестись со всей серьёзностью. Последствий несвоевременной замены изношенного резинового материала не так много, но в некоторых случаях они могут приобретать серьёзный характер. Даже незначительная потеря моторного масла может стать причиной повышенного износа деталей двигателя. Через образовавшиеся щели внутрь узла может проникать грязь, пыль и прочие включения. А в дождливый период незащищенные элементы двигателя становятся уязвимыми перед водой.

Рекомендованы к монтажу следующие аналоги оригинальных резинотехнических изделий:

НаименованиеПроизводительСтоимость
GlaserИспания570 рублей
GoetzeГермания990 рублей
AjusaИспания1200 рублей
TrialliИталия1800 рублей

Что касается оригинала, то такое изделие, например, для автомобилей ВАЗ имеет артикул 2108-1003270. Цена на оригинальную прокладку составляет около 500 рублей. Основное её преимущество – она идеально вписывается в посадочное место, поэтому от водителя не требуется никаких доработок. В случае с аналогом вполне вероятно придется подгонять резиновый материал под соответствующие размеры.

Варианты устранения проблемы

Большинство владельцев автомобиля стремиться справиться с течью масла. Можно выделить основные способы улучшения ситуации.

Замена прокладку на новую

Покупается новая прокладка клапанной крышки высокого качества. Кто-то предпочитает изделие под брендом Victor Reinz, кому-то нравится прокладка фирмы Elring. Эти изделия выгодно отличаются от других, они имеют Т-образное поперечное сечение, увеличенную толщину рабочей части, и лучше «сидят» в пазах крышки.

В помощь прокладке добавляют термостойкий герметик. Одновременно устанавливаются уплотнительные кольца вокруг втулок болтов крепления крышки.

Установка крышки клапанов нового исполнения.

Существует крышка клапанной коробки нового образца. В ней втулки болтов уже не выступают наружу. Артикул крышки GM 251 922 08. В комплект поставки входит прокладка, уплотнительные кольца под болты и клапан PCV.

В паре с качественной «родной» прокладкой такая крышка может защитить двигатель от течи масла.

Затяжку болтов крышки следует вести «крест на крест», от центра к периферии, желательно в два или, лучше, в три приема. Последнюю затяжку надо делать динамометрическим ключом, момент затяжки не более 10 Н*м.

Затем дать застыть герметику, это от получаса до двух часов, завести двигатель, прогреть его минут 15 – 20. После чего проверить моменты затяжки каждого болта крепления крышки. При необходимости подтянуть болты.

Установка алюминиевой крышки клапанов

В автомагазинах можно встретить алюминиевые крышки клапанов. Например, такие:

Изготавливаются они в Китае. Отрицательных отзывов о них практически нет. Крышки комплектуется «родной» прокладкой. Кто-то из владельцев Лачетти покупал их в России, другие приобретали крышки с помощью службы «Али Экспресс». Цена вопроса от 5 до 8 тысяч рублей. Те, кто поставил такие изделия сообщают на тематических сайтах, что проблемы с течью масла кардинально решены.

Какой из способов выбрать – решать самому владельцу Лачетти.

Маленькая хитрость

Не у каждого автомобилиста есть динамометрический ключ. А протяжку болтов крышки надо делать с его помощью, иначе можно получить неравномерный прижим прокладки по плоскости, что рано или поздно вызовет течь масла.

Есть достаточно простой выход из положения. В домашнем хозяйстве легко найти пружинный или даже электронный безмен. Вороток для торцевой головки несложно удлинить до требуемой величины, например, 0,5 метра. Нет головки и воротка, можно прикрутить удлинитель к накидному или даже рожковому ключу.

Момент затяжки болтов клапанной крышки 10 Н*м или приблизительно 1кгс*м. При плече 0,5 метра усилие, с которым надо тянуть удлинитель ключа составит 2 кгс. Вполне реально и не тяжело! Конечно точность такой самоделки будет меньше, чем у настоящего динамометрического ключа, но это гораздо лучше, чем затягивать болты «на глазок».

Рекомендуем: Промывка инжектора — три способа чистки форсунок

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

  1. Открываем капот и снимаем минусовую клемму с аккумулятора.

    Снимаем минусовую клемму.

  2. Откручиваем пластиковую декоративную накладку.

    Пластиковая накладка отмечена стрелочкой.

  3. Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

    Послабляем хомут и снимаем шланг справа.

    Снимаем два шланга слева.

  4. С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

    Отключаем колодку проводов от датчика положения распредвала.

  5. Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
  6. Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

    Проверяем состояние и натяжение приводного ремня.

  7. Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

    Откручиваем болты крепления крышки ключом на 10.

  8. Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

    Снимаем крышку головки блока цилиндров.

  9. Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

    Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.

  10. Очищаем привалочную плоскость на головке блока и обезжириваем её.

    Чистим поверхность головки блока от масла и старого герметика.

  11. Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

    Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.

  12. Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

    Наносим немного герметика, как показано на рисунке.

  13. Надеваем на болты новые уплотнительные кольца.

    Устанавливаем новые уплотнительные кольца.

  14. Устанавливаем крышку на место, устанавливаем болты.

    Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

  1. Набор ключей и отвёрток.
  2. Плоскогубцы.
  3. Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Замена прокладки клапанной крышки

1. Сначала нужно ослабить регулировочную гайку троса привода дросселя 2. Потом сдвиньте резиновую втулочку троса и до конца отверните контргайку троса 3. Выведите трос из кронштейна4. Ключом «на 10» отверните две гайки крепления кронштейна к ресиверу (это для двигателя ВАЗ-2111) 5. Снимите его. 6. Крестовой отверткой ослабьте хомуты двух отводящих шлангов вентиляции картерных газов и выньте шланги с клапанной крышки.

7. Крестовой отверткой ослабьте хомут подводящего шланга вентиляции картерных газов и снимите его.

8. Ключом «на 10» отворачиваем две гайки крепления клапанной крышки.

9. Снимите клапанную крышку со шпилек. Если на ней остались части прокладки, удалите их острым лезвием и обезжирьте ее посадочное место.

10. В отверстиях крышки установлены резиновые уплотнительные втулки («Солдатики»). Лучше, если вы их замените.

11. Снимите прокладку клапанной крышки.

Где то год назад поехал я регулировать клапана, да не куда-нибудь, а на фирменную станцию ВАЗ в Могилеве (Березина-Лада) — не считайте это рекламой, а наоборот. Так вот: там рукожопый мастер мне их отрегулировал, взяли за это дело немалые деньги (около 50$) и я уехал. Но им повезло что я успел отъехать далековато, т.к. пошел дым из под капота(((. Когда я открыл капот — всё было забрызгано маслом. Этот рукожоп плохо поставил прокладку. Пришлось на месте всё доделать за него. Ездил вроде всё норм, но немного давило масло. А так как я планирую помыть двигатель, решил избавиться даже от намека на течь из под крышки.И так поехали)))Снимаем клапанную крышку:

Кстати я писал что пользуюсь маслом Лукойл, в этой статье я расписал все за и против по маслу Лукойл. Теперь смотрим под клапанную крышку — всё норм.Смотрим на саму крышку:

Полный размерпомытые стекают

Смотрим на цвет бензина:

Полный размервот такой герметик

Хорошо намазываем им на протертую от масла клапанную крышку: Берем прокладку силиконовую:

Полный размерсиликоновая прокладка

вставляем ее в крышку и так же промазываем:

Полный размермажем уже на прокладку

А теперь берем заранее приобретенные удлиненные шпильки (старые выкручиваем ключом на 13, новые закручиваем):

Полный размеркрышка на месте)Единственное: сразу не заводил, а дал постоять (как в инструкции написано). Всё на следующий день проверяем — всё сухо кругом)))Всё таки сам делаешь дольше но качественнее)))По ценам получилось:прокладка 70рублей Россиигерметик 40000 рублей белоруских (130 рублей России)шпильки 2 штуки по 30 рублей РоссииИТОГО 260 рублей РоссииИ напоследок: сегодня мы опять попали в ТОП Могилёв и сразу на 84 место)))

Полный размерУРА! Мы в ТОПЕ)))

ВСЕМ ДОБРА! Цена вопроса: 260 ₽.

Статья для тех, кто планирует самостоятельно выполнить работы по замене прокладки головки блока цилиндров на автомобиле ВАЗ 2114, 13,15.

  1. С двигателя 11183 (1,6i) снимаем декоративную накладку
  2. Отсоединяем трос привода от дроссельной заслонки и вместе с кронштейном крепления отводим в сторону радиатора
  3. Крестовой отверткой ослабляем хомуты крепления трех шлангов системы вентиляции картера. Снимаем шланги с патрубков крышки головки блока.
  4. Торцовым ключом на 10 мм отворачиваем две гайки крепления крышки головки блока цилиндров
  5. Снимаем с обеих шпилек шайбу и резиновую втулку.
  6. Снимаем крышку.
  7. Извлекаем прокладку из крышки.
  1. Отворачиваем пробку маслозаливной горловины.
  2. Торцовым ключом на 10 мм отворачиваем два болта крепления корпуса маслоотделителя.
  3. Снимаем корпус.
  4. Извлекаем сетки маслоотделителя.
  5. Промываем снятые детали в керосине, протираем ветошью и обдуваем сжатым воздухом (от шинного насоса).
  6. Собираем маслоотделитель в обратной последовательности.

Удаляем остатки масла с привалочной поверхности головки блока цилиндров, к которой прижимается прокладка крышки. Укладываем новую прокладку в крышку

При установке, обратите внимание, что Радиусы с правой и левой сторон крышки разные. Убедитесь в том, что прокладка установлена правильно

Наносим на углы прокладки тонкий слой герметика Локтайт-574 или аналогичного. Устанавливаем крышку головки блока цилиндров в последовательности, обратной снятию.

Для чего нужна прокладка между ГБЦ и клапанной крышкой

Клапанная крышка необходима для защиты механизма ГБЦ от пыли и грязи, также уплотнитель выполняет и другие функции:

  • Обеспечивает плотность установки крышки к фланцу ГБЦ;
  • Герметизирует объем, который закрывает крышка и предотвращает утечку масла.

Деталь не критически важна для работы ДВС – двигатель будет вполне нормально работать и без нее. Но она служит для чистоты силового агрегата, повышает пожаробезопасность, повышает удобство обслуживания мотора. Кроме того, уплотнитель вносит существенный вклад в сохранение технических характеристик и чистоты моторных масел.

На современном автомобильном рынке существует масса моделей двигателей с разными ГБЦ. Однако, все прокладки ДВС устроены принципиально одинаково. Это уплотнительный элемент плоской формы, который повторяет форму плоскости прилегания к ГБЦ.

Элемент имеет отверстия для крепежных элементов и других деталей. Уплотнитель кладут под крышку, а уплотнение создается за счет эластичности.

Конструктивно уплотнительные элементы могут быть различной конструкции.

Существуют:

  • Цельные уплотнители – это безразрывная кольцевая прокладка или имеющая более сложную форму. Элемент не имеет разрывов и просто устанавливается под металлическую крышку клапанов;
  • Составные – изделие имеет разрывы, а также различные вставки для установки на детали клапанной группы, вход распределительного вала, другие детали;
  • Комплектные – кроме базовой прокладки, обычно цельной, в этих комплектах имеются дополнительные элементы – например, для установки в свечные колодцы.

По материалам изготовления прокладка клапанной крышки также различается:

  • Резиновые уплотнители;
  • Резинопробковые;
  • Паронитовые;
  • Картонные.

Резиновые детали производят, используя термостойкую и устойчивую к маслу и бензину резину. Она в процессе подвергается различным модификациям при помощи химических добавок.

Резиновые уплотнители одни из самых эластичных. Но резина по причине недостатков сырья и технологии производства может существенно менять свою геометрию, например, при перепаде температур. Резиновая прокладка в целом имеет больший срок службы в отличии от других вариантов.

Резинопробковые элементы производят из резины с добавлением гранулированной пробки или других аналогичных пористых наполнителей. Материал способен обеспечить высокую герметизацию и вибрационную развязку. Но чтобы все было так, нужно правильно установить элемент. Также такие прокладки очень требуют качества поверхностей крышки и ГБЦ.

В большинстве случаев при монтаже резинопробковые элементы дополнительно нужно обрабатывать герметиками. Срок службы в отличии от чистой резины ограничен.

Паронитовые уплотнители изготавливаются листового паронита. В основе лежит резина, но в нее добавляют минеральные добавки для повышения технических характеристик. Впоследствии полученный материал формуется и вулканизируется. Паронит может содержать асбест или не содержать. Но сегодня в магазинах сложно найти асбестовые прокладки. Прокладка может быть армирована.

Для отечественных авто именно паронитовые прокладки наиболее широко распространены – они надежны, устойчиво выдерживают различные негативные воздействия, имеют хорошие герметизирующие качества.

Прокладки из картона не делают из привычного картона. Они производятся из специального сорта бумаги. Картон проходит обработку, чтобы на него не воздействовал бензин, масла и другие жидкости. Такой уплотнительный элемент имеет самую низкую цену, хотя эффективность его очень низкая.

Какую выбрать прокладку для клапанной крышки?

К выбору герметизирующего материала следует отнестись со всей серьёзностью. Последствий несвоевременной замены изношенного резинового материала не так много, но в некоторых случаях они могут приобретать серьёзный характер. Даже незначительная потеря моторного масла может стать причиной повышенного износа деталей двигателя. Через образовавшиеся щели внутрь узла может проникать грязь, пыль и прочие включения. А в дождливый период незащищенные элементы двигателя становятся уязвимыми перед водой.

Рекомендованы к монтажу следующие аналоги оригинальных резинотехнических изделий:

НаименованиеПроизводительСтоимость
GlaserИспания570 рублей
GoetzeГермания990 рублей
AjusaИспания1200 рублей
TrialliИталия1800 рублей

Что касается оригинала, то такое изделие, например, для автомобилей ВАЗ имеет артикул 2108-1003270. Цена на оригинальную прокладку составляет около 500 рублей. Основное её преимущество – она идеально вписывается в посадочное место, поэтому от водителя не требуется никаких доработок. В случае с аналогом вполне вероятно придется подгонять резиновый материал под соответствующие размеры.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
