Меняем замок зажигания на Дэу Нексия своими руками

Ремонт контактной группы замка зажигания на Дэу Нексия

Автомобили Дэу, модели Нексия обладают одной общей «чертой» и слабостью – быстро выгорающая контактная группа замка зажигания. Скорее всего, для общего блага всех любителей этого корейского автомобильного бренда необходимо выяснить, в чем же тут причина и как отремонтировать эту контактную группу?

Для начала стоит прояснить и выявить «симптомы» сгоревшей контактной группы этой модели. Скорее всего, основным «симптомом» является то, что при повороте ключа в замке зажигания, стартер не реагирует. Купить новую контактную группу на замок зажигания Дэу Нексия можно за 600 рублей, однако, замена, скорее всего, не поможет. Спустя некоторое время, замененная деталь начнет нагреваться, а потом также перегорит.

Ясно, что простая замена проблемы не решит, и здесь надо понять суть схемы контактной группы, чтобы выявить причину постоянного выхода из строя. Необходимо снять контактную группу замка зажигания. У модели Нексия контактная группа состоит из 5 контактов:

  • «30» — это питание от АКБ.
  • «15» — зажигание.
  • «15А» — печной вентилятор.
  • «50» — стартер
  • «Kb» или «Ka» — радио магнитола.

Иногда в продаже встречаются контактные группы на Дэу Нексия, состоящие из 6 контактов (6-й контакт – «R»).

В Контактной группе, при различных положениях ключа, соединяются различные контакты, скорее всего, нет смысла приводить порядок этих соединений, большинство автолюбителей знают об этом достаточно хорошо. Нам важен вопрос, почему она (контактная группа) выгорает…

Ответ логичен и прост: При включенном зажигании, аккумулятор дает сильную нагрузку на зажигание (от контакта 30 на контакт 15), а при запуске стартера, аккумулятор усиливает нагрузку на стартер (с 30-го контакта на 50-й). Как видно из этого, основная нагрузка идет на контакт 30, ток большой мощности перегревает и оплавляет провода этого контакта. Контакт 15А не получает большой нагрузки, так контролирует работу лишь трех первых скоростей печки, а четвертая идет минуя его, через отдельное реле.

Остается решить вопрос о том, что же делать для того, чтобы избежать выгорания контактной группы замка зажигания?

Скорее всего, проблему решит подключение дополнительных реле для общей разгрузки. Установка таких дополнительных реле на группы 30-15 и 30-50 поможет каждому владельцу никогда не вспоминать о существовании проблемы в группе контактов замка зажигания.

Чтобы произвести все профилактические работы, необходимо приобрести заранее:

  • Реле стартера от автомобиля ВАЗ-2108, которое подойдет для контакта 30А, еще лучше подойдет реле от ВАЗа-2110, на контакт 50А. Стоит такая деталь около 50 рублей.
  • Следующей покупкой станет колодка для реле, которая стоит около 20 рублей.
  • Необходимо приобрести и клеммы «мама», в количестве 4 штук, и стоимостью около 4 рублей.
  • Пару проводов, длиной около полуметра каждый, разных цветов (желательно, черный и красный), общей стоимостью – 20 рублей.
  • Осталось приобрести клемму под винт и моток изоленты, общей стоимостью около 26 рублей.

Итак, приступаем. Первым делом надо извлечь контакты 30 и 15, вместе с клеммами. После перецепить их контакты 30 и 87, соответственно. У самой клеммы контакта 30, вставленной в реле, припаиваем провод, длиной в четверть метра, второй конец этого провода также обжимаем клеммой, после этого вставляем эту клемму в гнездо 30-го контакта. Второй кусок провода той же длины обжимаем с обеих сторон клеммами, один конец присоединяем к гнезду контакта 85, второй в гнездо контакта 15.

Теперь принимаемся за провод черного цвета. Одну сторону провода обжимаем клеммой, присоединяем к контакту 86 реле, второй конец обжимаем клеммой под винт, этот конец должен плотно прицепиться к массе автомобиля. Теперь весь этот жгут проводов необходимо изолировать посредством изоленты.

Реле необходимо убрать под панель, где оно не будет мешать, и одновременно оставаться доступным в любой момент. Разъемы контактной группы крепим к самой контактной группе. Соединение всех реле с использованием разъемов (колодок) гарантирует отсутствие проблем при последующем монтаже и заменах.

Если все сделано правильно, все электричество будет направляться не через контактную группу, а через реле, а это, как и необходимо поможет избежать оплавления и выхода из строя.

Еще один хороший совет: установить два параллельных реле, чтобы снизить нагрузку. Кроме того, обычно рекомендуется тщательно проверить каждый контакт, поджать плоскогубцами все фишки для получения хорошего контакта, и, чтобы реле входили плотно и туго. Кроме того, не надо пугаться того, что реле, при всей его мощности, будет греться плавиться оно не будет, а значит замена и ремонт не потребуются.

Теги своими руками, зажигание

Алгоритм снятия

По тем или иным причинам, иногда техника подводит в самый неподходящий момент — мы вставляем ключ в замок зажигания, ключ проворачивается, но ничего не происходит.

Не загорается приборка, не работает стартер. Методом несложных логических вычислений мы понимаем, что дело в замке зажигания. Не работает либо контактная группа, либо личинка замка её не проворачивает.

Приступаем к решительным действиям.

Диагностируем замок зажигания и покупаем новую личинку

Чтобы продиагностировать замок, неплохо бы до него добраться. В любом случае, добираться придётся. Для этого нам пригодится только крестовая отвёртка.

  1. Откручиваем четыре самореза крепления нижнего кожуха рулевой колонки. Выворачиваем саморезы нижнего кожуха.
  2. Снимаем нижний кожух.

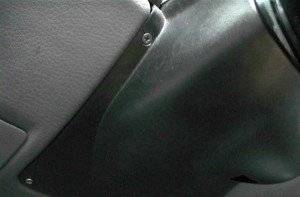

  3. Проворачиваем руль влево и видим саморез крепления верхнего кожуха. Выкручиваем его. Теперь руль перекрывает правый саморез. Проворачиваем руль и выкручиваем второй саморез. Крестообразной отверткой отворачиваем верхние саморезы.
  4. Снимаем верхний кожух рулевой колонки.

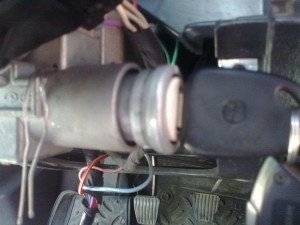

Мы получили доступ к замку зажигания. Осталось выяснить, работает ли контактная группа. Для этого аккуратно снимаем её с замка. Она зафиксирована потайным винтом, который можно выкрутить из корпуса замка зажигания тонкой шлицевой отвёрткой. Проворачиваем сердечник контактной группы и если двигатель запустился, делаем вывод — виновата личинка.

Выкручиваем винт узкой отверткой.Вставляем сюда плоскую отвертку и поворачиваем её.

Артикулы

Оригинальный же комплект личинок для дверей, замка багажника и замка зажигания стоит около 3 тысяч. Если нас не смущает, что для дверного и замка багажника у нас будет один ключ, а для замка зажигания второй — тратим 700 рублей и ставим новую личинку на место. Если смущает, придётся менять все личинки и платить в пять раз дороже.

Корейская личинка замка зажигания.Комплект личинок для всех замков.

Замена замка зажигания на Дэу Нексия

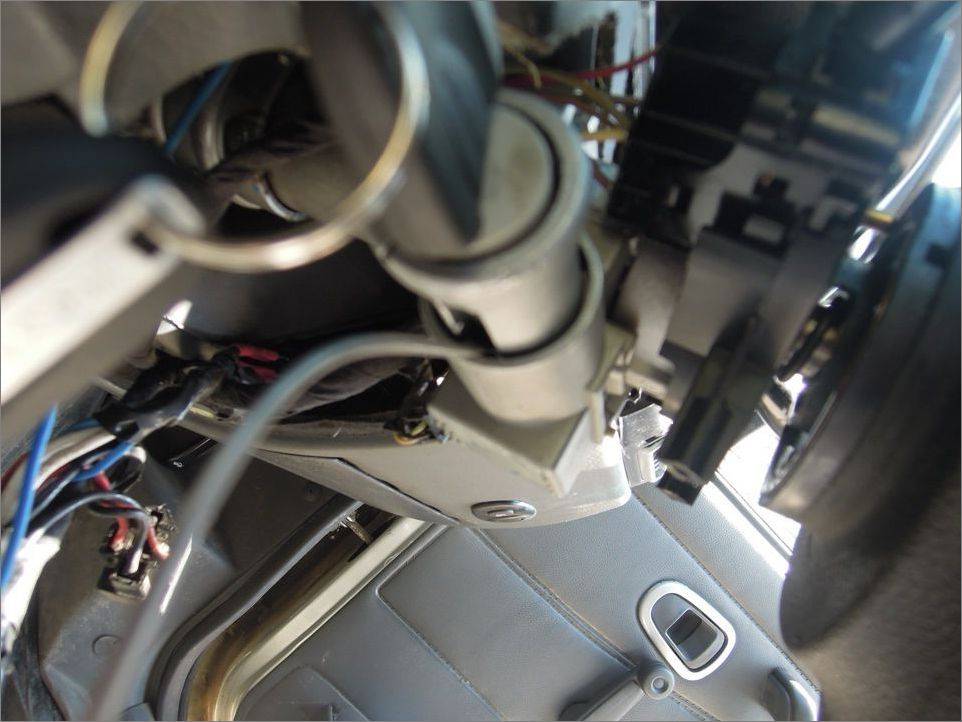

Мы уже сняли оба кожуха рулевой колонки и контактную группу, осталось только вынуть старую и установить на место новую личинку. Из инструментов нам потребуется только металлический стержень толщиной 2-4 мм (подойдёт шестигранный Г-образный ключ, проволока, загнутая буквой Г, на худой конец, обычная большая скрепка или булавка). Приступим.

  1. Снимаем минусовую клемму с аккумулятора.

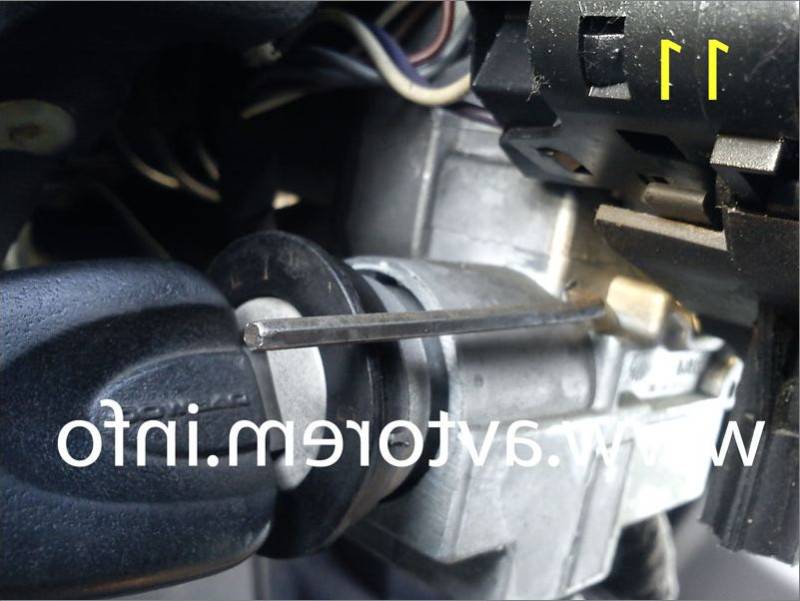

  2. Г-образным приспособлением через отверстие в корпусе замка нажимаем на фиксатор. Нажимаем на фиксатор шестигранником подходящего размера.

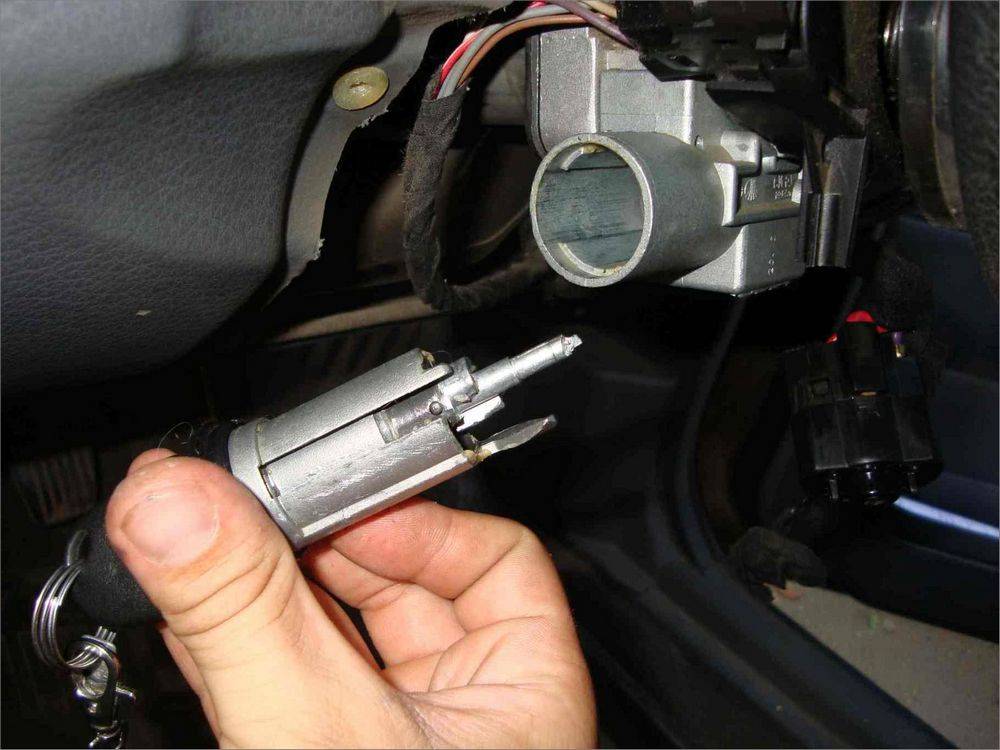

  3. Поворачиваем ключ зажигания во второе положение и извлекаем старую личинку. Вытаскиваем сломанную личинку.
  4. Вставляем ключ в новую личинку и поворачиваем его во второе положение. Если об этом забыть, личинка не установится. Поворачиваем ключ в положение № 2 и вставляем новую личинку в корпус замка.
  5. Утапливаем приспособлением через отверстие фиксатор и легко вставляем новую личинку на место.
  6. Вынимаем приспособление из отверстия, личинка должна зафиксироваться.

Daewoo Nexia: Замена личинки замка зажигания. Дэу Нексия. Фотоотчет

Замена замка зажигания на деу нексия.Все очень просто.

https://youtube.com/watch?v=-GMzIiBq2pE

Ситуация конечно ужасная, особенно для обыкновенного автолюбителя, без опыта ремонта автомобиля. Когда рака полностью опущена, то в верхней части образуется зазор, вот в него и надо упереться замена личинки замка зажигания дэу иглы, чтобы не дать рамке вернуться. Это первая мысль, которая меня посетила и как оказалось дальше она была ошибочной.

Дэу Нексия. Фотоотчет. Фотоотчет о замене личинки замка зажигания

внимание!! 1 метр фоток:o. 1

вот…

Г-образным приспособлением через отверстие в корпусе замка нажимаем на фиксатор. Во вторых новая так новая.

Данную операцию осуществляют короткой и тонкой отверткой, так как нужный нам винт расположен в ограниченном для доступа месте а именно на внутренней части переключателя.

Опять все делаем внимательно — там одна штуковина с пружиной, она вроде не летает, но выпасть и потеряться может Аккуратно вытаскиваем ключ из замка зажигания, при этом подстраховываем с двух сторон секретки, чтобы тоже не выпали Потихоньку внимательно меняем секретки с одной личинки на другую. Перепутаете — личинка не будет поворачиваться ключом!

Сбоку производим в обратной последовательности Метки: Покупал не оригинальную личинку, тоже был крючок, обломил его плоскогубцами. С первого раза вставить правильно не удалось, видимо в отверстие пластика контактной группы штырёк встал в неправильное положение.

Открутить винт крепления контактной группы не удалось, поэтому просто её разобрал 3 защёлки , затем выставил в необходимое положение штырёк и отверстие в пластике контактно группы и всё заработало на ура. Вся колодка, держится на двух винтах.

Винт для снятия контактной группы и отверстие для отжима защёлки Вот такой облом. Остаток штока внутри замка.

Лучше всего, подойдёт вязальная спица. Там внутри пластинка, которую нужно опустить вниз отвёрткой и зафиксировать с обратной стороны при установке личинки. Так происходит соединение замка с контактной группой.

При установки личинки, язычок нужно немного подпилить, иначе хрен её поставишь. Весь набор новых вставок. Ещё добавьте ключ на 24 для снятия руля и плюсовую отвёртку для снятия кожуха руля.

Как сохранить старый ключ при замене личинки замка зажигания нексии

Наконец-то новая личинка на месте. Если вы купили качественную личинку, процедура никаких проблем не вызывает. Сложнее установка идет в тех случаях, когда водитель решил сэкономить и приобрел китайское изделие. Многие опытные автомобилисты утверждают, что оно может и не войти в корпус.

Замена личинки замка зажигания и контактной группы Nexia Opel матиз и подобные

Как установить новую контактную группу на переключателе зажигания? Если нас не смущает, что для дверного и замка багажника у нас будет один ключ, а для замка зажигания второй — тратим рублей и ставим новую личинку на место.

Если смущает, придётся менять все личинки и платить в пять раз дороже. Корейская личинка замка зажигания. Комплект личинок для всех замков. Замена замка зажигания на Дэу Нексия Мы уже сняли оба кожуха рулевой колонки и контактную группу, осталось только вынуть старую и установить на место новую личинку.

Из инструментов нам потребуется только металлический стержень толщиной мм подойдёт шестигранный Г-образный ключ, проволока, загнутая буквой Г, на худой конец, обычная большая скрепка или булавка. Операция не очень удобная, поэтому не надо расстраиваться что с первого раза не получается. Так задумано Марина Скажите пожалуйста! Юрий Ильдар, у меня тоже без лепестка, как получилось поменять личинку?

Отвертка нужна очень тонка и короткая что бы снять контактную группу, сделал на работе хороший человек из проволоки на станке, дальше было хуже не мог снять личинку пол дня, потом завел отверткой, и так как гидроусилитель стоит и соответственно руль начал крутиться на много проще и в прямом смысле нажав тем что 2мм личинка в прямом смысле выскакивает.

Подскажите в чем может быть проблема?

То есть не потухли, да и сам ключ подозрительно легко крутился. Думаю, накрылась контактная группа замка зажигания.

В ходе ремонта понадобятся:

  • плоская, крестовая отвертки;
  • прямая тонкая спица или толстая игла;
  • гаечные ключи 10мм, 12мм.

Демонтаж

Сперва требуется снятие старого замка, чтобы установить технически-исправный. Это делается в несколько этапов:

  1. Работу начните со съема клеммы с аккумулятора, используя ключ на десять. Крестовой отверткой откручиваются винты крепления кожуха рулевой колонки. Для доступа к верхним винтам поворачивайте руль. Рулевое колесо можете снять вовсе, но это не обязательно.
  2. После снятия подрулевой облицовки открывается доступ к нужному нам электромеханизму. До того, как снять замок зажигания на Дэу Нексия, следует отключить от него контактную группу. Воспользовавшись крестовой отверткой, открутите крепящий винт, максимально аккуратно удалите контактную группу, которая выглядит, как два небольших кольца.
  3. Произведите демонтаж личинки: открутите крепящие болты с замка при помощи отвертки, сбейте его несильными ударами.
  4. При разборе конструкции необходимо проверить состояние контактной группы, поскольку причина неисправности может оказаться в ней. В таком случае проведите замену элемента.

Когда неисправный механизм снят, приступайте к установке нового.

Монтаж

Установив причину поломки, отправляйтесь по магазинам. Помните: для автомашин разных годов выпуска либо собранных в разных странах, предусмотрены определенные варианты замков. Рекомендуем использовать Вин-номер с целью определения типа механизма. Не забудьте приобрести новые винты для закрепления элементов, поскольку они являются несъемными.

Чтобы вставить новый замок на автомобиле Daewoo Nexia, придется совершить ряд действий, как при демонтаже, но с обратной последовательностью.

  1. Устанавливаем замок на посадочное место, надежно фиксируем болты.
  2. Контактную группу с помощью винта подключаем к замку.
  3. Закрепляем подрулевую обшивку. Доступ к верхним отверстиям крепежных винтов возможен при прокручивании руля.
  4. Прикручиваем аккумуляторную клемму.

Резюме

До того, как поменять замок зажигания на Дэу Нексия, стоит учесть, что могут возникнуть некоторые неудобства. Невозможно одним и тем же ключом запустить двигатель и открыть двери либо багажник. Старый будет выполнять функцию открытия дверей, багажника, а новым будете заводить автомобиль. Если вы не готовы пользоваться двумя разными ключами, то стоит поменять все замочные механизмы сразу. Это тоже реально сделать без постороннего вмешательства потому, что остальные замки демонтировать легче.

Вариант замены секрета нового замка подходит не всегда. Для выполнения нужна аккуратность, возможно, технические знания: велика вероятность, что в процессе демонтажа повредится пластиковое декоративное кольцо, поцарапается металлическое защитное кольцо, фиксирующие личинку в конструкции.

Процедура проводится так:

  1. Вставляется ключ в замочную скважину, поворачивается по ходу разблокировки, вдавливается в отверстие проволокой или спицей. Когда личинка выйдет на 5мм, извлеките ее подручными средствами. Если перепутать секреты, электромеханизм работать перестанет.
  2. В самой личинке есть шплинт, фиксируемый пружинкой. Чтобы его вытащить, нужно надавить, ключом повернуть в сторону зажигания. Шплинт освобождается от фиксаторов, вылетает, так как на него действует пружина.
  3. Теперь имеется возможность настроить секрет в соответствии со старым замком.

На автомобиле Daewoo Nexia ключ от замка зажигания открывает двери и багажник. Соответственно при замене механизма данная функция будет утеряна. Водителю придется пользоваться двумя ключами, что не слишком удобно и нередко приводит к путанице. Проблема решается двумя способами:

  • Приобретением нового комплекта личинок для замка зажигания, дверей и багажники и установкой их на место прежних.
  • Заменой поврежденного сердечника (плага) замка новым с сохранением старого механизма секретности.

Второй вариант возможен, если удастся приобрести оригинальные запчасти, личинки китайского производства не входят в корпус, и подогнать их не получится. Последовательность действий по замене замка зажигания:

Вставляем ключ и поворачиваем его до упора по часовой стрелке.
При помощи подходящей по размеру отвертки, спицы или куска проволоки утапливаем фиксатор, это позволит личинке выйти из корпуса примерно на 5 мм

При выполнении данного действия следует быть осторожным, чтобы подпружиненная деталь не «вылетела» из гнезда и не потерялась.
Сердечник с механизмом секретности с особой осторожностью извлекаем из корпуса.

Замок зажигания Дэу Нексия. Советы по его ремонту

Система зажигания Дэу Нексия требует периодического обслуживания

Особое внимание нужно уделять замку зажигания. В этом механизме есть и трущие пары, которые подвержены механическому износу, и электрические контакты, которые со временем окисляются и выгорают

Вариантов неисправностей замка зажигания существует громадное множество. Это и отсутствие «щелчков», и подклинивание хода личинки, и запуск не всех элементов бортовой электроники, и прочее-прочее.

Вариантов же ремонта существует всего 2:

  1. Замена личинки (механической части)
  2. Замена контактной группы (электрической части)

Можно поменять и весь замок в сборе. Но без помощи специалистов сервисного центра обойтись будет сложно, так как корпус замка спрятан за рулевой колонкой, при этом придется высверливать/выбивать крепежные болты старого замка.

Стоит обратить внимание, что секрет каждой личинки замка зажигания уникален. То есть одним ключом невозможно воздействовать на замки других авто

Водитель должен быть готов к тому, что заводить машину нужно будет одним ключом (новым), а открывать двери/багажник вторым (старым).

Не каждый водитель согласится усложнять и утяжелять брелок. Выходом из данной ситуации станет покупка личинки замка зажигания вместе с личинками от передних дверей и багажника. То есть существуют специальные ремонтные комплекты, все личинки которых управляются с одного единственного ключа. Разумеется, этот вариант ремонта является самым затратным и по времени, и по финансам. Но если водитель любит практичность, то он обязательно воспользуется данным методом.

Замок зажигания Дэу Нексия – меняем весь и по частям

Замок зажигания авто Дэу Нексия располагается под рулевым колесом снизу от рулевой колонки. Многие проблемы с этим замком автолюбители могут решить самостоятельно в условиях домашнего гаража.

Общая информация о замке зажигания Нексия

Корпорация Daewoo, являющаяся производителем интересующего нас транспортного средства, пользующегося немалой популярностью у отечественных водителей, обозначает замок зажигания (нередко его называют переключателем), как запорное устройство механического типа, оснащенное контактной электрической группой.

Если замок на вашей «ласточке» престал отзываться на команды, совсем необязательно искать автосервис, где его приведут в порядок. Любую неисправность можно устранить самостоятельно, произведя замену личинки замка, его контактной группы либо всего переключателя в сборе. В тех случаях, когда выполняется установка нового замка в сборе, следует демонтировать рулевую колонку.

Болты, с помощью коих крепится интересующий нас элемент, нужно выбить (ставят зубило на крепеж и бьют по инструменту молотком по касательной); вытянуть освобожденный узел, а на его место поставить новый замок зажигания. Болты, как вы сами понимаете, придется приобрести новые.

Как заменить личинку переключателя зажигания?

Данный процесс также не должен вызывать особых проблем у людей, которые привыкли своими руками ремонтировать не особо сложные поломки Дэу Нексия. Схема выполнения работ следующая:

  • С аккумулятора автомобиля откидывают клемму, маркированную «минусом». Здесь нужно будет отсоединить винты (при помощи крестовой отвертки) крепления кожухов рулевой колонки.
  • Разъемы, подключенные к контактной группе фиксирующим винтом, снимают. Данную операцию осуществляют короткой и тонкой отверткой, так как нужный нам винт расположен в ограниченном для доступа месте (а именно на внутренней части переключателя).
  • Через отверстие штырем либо проволокой сечением около 2–3 миллиметров надавливают на фиксатор личинки и в это же самое время переставляют переключатель в положение 2. Такие действия приводят к тому, что личинка где-то на 5 миллиметров выходит из корпуса, и автолюбителю нужно будет лишь изъять ее «с насиженного места».

Теперь можно устанавливать новую личинку. Но при этом вы должны понимать, что замок зажигания после такой замены придется открывать одним ключом, а багажное отделение автомобиля и его двери – другим. Далеко не каждому водителю по душе подобный расклад. В этом случае можно посоветовать купить комплект личинок для зажигания, багажника и дверей, и менять все сразу. Понятно, что такая замена и по времени длиться будет намного дольше, и финансовых затрат потребует более серьезных.

Решив для себя вышеописанную дилемму, приступаем к монтажу новой личинки на Дэу Нексия: вставляем ее вместе с ключом в корпус (не забывайте, что переключатель должен находиться во втором положении) и в этот же самый момент жмем на фиксатор штырем. Если вы купили качественную личинку, процедура никаких проблем не вызывает. Сложнее установка идет в тех случаях, когда водитель решил сэкономить и приобрел китайское изделие. Многие опытные автомобилисты утверждают, что оно может и не войти в корпус.

Как установить новую контактную группу на переключателе зажигания?

При необходимости демонтажа контактной группы с целью установки нового узла можно обойтись без снятия всего замка. Откидывайте «-» АКБ, вооружайтесь обычной плоской и крестовой отверткой, а затем выполняйте следующие действия: как и при замене личинки, откручиваете винты на корпусе из пластика; демонтируете заглушку (плоская отвертка); убираете кожух (верхний) колонки.

Далее снимаете резиновое кольцо-уплотнитель с нижнего кожуха (нужно будет отвинтить четыре крепежных элемента); отключаете жгуты проводов, которые располагаются на колодке; в замок вставляется ключ (выбираем положение 2). После этого выкручивается винт, который держит конструкцию, и с замка демонтируется нужная нам контактная группа. На ее место помещаем новый узел, а затем выполняем все описанные операции в обратном порядке.

голоса

Рейтинг статьи

Особенности замка зажигания Nexia и Matiz: теоретическая часть

Прежде чем снять, произвести ремонт или поменять замок зажигания на Matiz или Nexia, ознакомьтесь с возможным перечнем причин и признаков поломки устройства.

Причины неисправности

  1. Перегрузка ЗЗ одна из самых часто встречаемых причин. Перегрузка случается из-за установки дополнительных устройств и девайсов, которые потребляют высокую мощность. Проблема проявляется в результате того, что через контактную группу проходит высокое напряжение, для которого она не приспособлена. Механизм может сильно греться и в конечном итоге он попросту выйдет из строя.
  2. Заводской брак. Если стартерный контакт ЗЗ выполнен некачественно, долго такое устройство не проработает.
  3. Попадание влаги внутрь конструкции. Разумеется, по такой причине узел не может замокнуть, но, тем не менее, попадание влаги внутрь устройства губительно влияет на его функциональность.
  4. Замыкание в электрической составляющей авто. Такая проблема случается нечасто, но если ток высокой мощности повредит контакты механизма, это приведет к его поломке.
  5. Со временем в механизме могут износиться контактные дорожки либо сама группа. Это нормально, поскольку износ характерен для любого автомобильного механизма. Из-за износа на металлических компонентах конструкции будут появляться борозды.
  6. Механическое повреждение или облом контактов, а также прочих компонентов группы. Отремонтировать такой ЗЗ не получится, единственным оптимальным вариантом будет его замена.

Признаки выхода из строя

Теперь вкратце о признаках:

  1. Отказываются работать сразу несколько приборов, которые, как может показаться на первый взгляд, никак не связаны друг с другом. Внутри механизма к каждому контакту подключается один или несколько потребителей напряжения. Например, это оптика, поворотные огни, аудиосистема, видеорегистраторы, парктроники, свет в салоне и т.д. Если один из контактов изнашивается, он больше не сможет питать оборудование, подключенное к нему.
  2. Неработоспособность стартерного узла. Если вы пытаетесь запустить двигатель при неработающем стартере, то не услышите щелчка реле. При отсутствии щелчка можно сделать вывод о том, что через личинку устройства не проходит напряжение.
  3. Если часть оборудования не работает, но потом резко активируется, если водитель шевелит ключом в замке (автор видео о самостоятельной замене механизма канал CarDan Tv).

Устранение причины выгорания

Следует заметить, что замена контактной группы на исправную помогает на некоторое время. Для качественного ремонта необходимо устранить причину выгорания: снизить нагрузку по току на контакты. Усилить слабое место Дэу Нексия можно путём установки дополнительных реле согласно схеме:

При использовании двух реле нагрузка на группу контактов уменьшается в два раза

Такой способ поможет продлить срок службы контактной группы более чем в 2 раза. Провести усовершенствование электрической цепи зажигания корейского автомобиля под силу любому.
